HET 1501 - Çit budayıcılar STIGA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Budama makası/tırpan için çit budama aparatı
Marka	Stiga
Model	HET 1501
Kullanım Amacı	Küçük dallı çalı çitlerini düzeltme ve şekillendirme (maks. 5 mm çap)
Besleme Tipi	Mekanik (tırpan motoru tarafından tahrik edilir)
Bıçak Sayısı	Çift bıçak (sabit tarak ve hareketli bıçak)
Bıçak Uzunluğu	Yaklaşık 60 cm (tahmini)
Eğim Ayarı	Evet, kilit açma kolu ile (birkaç konum)
Ağırlık	Yaklaşık 1,5 kg (tahmini)
Bıçak Malzemesi	Çelik
Kesme Hızı	Tırpan motoruna bağlıdır
Ses Seviyesi	85 dB(A)'ya kadar (kulak koruması zorunludur)
Güvenlik Mesafesi	Kişilerden, hayvanlardan ve yüksek gerilim kablolarından 15 m
Zorunlu Koruyucu Ekipman	Güvenlik gözlüğü, kulak koruması, eldiven, güvenlik ayakkabısı, kask (düşme riski varsa)
Yağlama	Bıçaklar için özel yağ (motor kapalı); 20 saatte bir redüktör karteri için lityum gres
Montaj	Tırpanın sabitleme çubuğuna (durdurma pimi ve sıkma düğmesi)
Bıçak Bakımı	Ayarlama gerektirmez; performans düşüklüğünde yalnızca uzman merkezde bileme
Yedek Parçalar	Sadece orijinal Stiga parçaları kullanın
Garanti	Ana ürünün (tırpan) garantisine bakın
Uygunluk Standartları	CE işareti, etikette belirtilen LWA ses gücü seviyesi
Depolama	Çocukların erişemeyeceği yerde, bıçak koruması takılı

Sık sorulan sorular - HET 1501 STIGA

HET 1501 çit budama aparatını Stiga tırpanıma nasıl monte ederim?

Sabitleme çubuğunu, delikleri hizalayarak manşona yerleştirin, ardından vidaları sıkın. Daha sonra, durdurma pimi tıklayana kadar çubuğu aksesuara itin ve düğmeyi sıkın. Uyumlu modeller için kullanım kılavuzuna bakın.

Kullanım sırasında hangi güvenlik mesafesi korunmalıdır?

Kişilerden, evcil hayvanlardan ve yüksek gerilim elektrik kablolarından en az 15 metre mesafe bırakın. Her zaman kişisel koruyucu ekipmanları kullanın.

Bıçağın eğimi nasıl ayarlanır?

Motoru kapatın ve bıçağın tamamen durmasını bekleyin. Tutamağı kavrayın, kilit açma kolunu çekin, ardından bıçağı ayarlamak için tutamağı eğin. Konumu kilitlemek için kolu bırakın.

Bıçakları yağlamak için hangi tip yağ kullanılmalıdır?

Bıçakların iç yüzeyleri aşırı ısınırsa, özel yağ kullanarak yağlayın. Bu işlemi motor kapalı ve bıçaklar dururken yapın.

Bıçaklar düzenli olarak bilenmeli midir?

Hayır, normal kullanımda bıçakların bilenmesi gerekmez. Kesim verimsiz hale gelirse, uygun araçlara sahip uzman bir merkezde bileyin.

Çit budama makası hangi çaptaki dalları kesebilir?

Maksimum kesme çapı 5 mm'dir. Daha kalın dallar alete zarar verebilir.

Çit budama makasını merdiven veya dengesiz bir zeminde kullanabilir miyim?

Hayır, her zaman sabit ve güvenli bir konumda, sağlam bir zeminde çalışın. Merdiven, basamak veya kaygan yüzeylerden kaçının.

Çit budama makası güvenli bir şekilde nasıl taşınır?

Motoru kapatın, bıçakların durmasını bekleyin, buji kapağını sökün ve bıçak korumasını takın. Makineyi kollarından tutun, bıçaklar arkaya bakacak şekilde.

HET 1501 için yedek parçaları nereden bulabilirim?

Sadece orijinal Stiga parçaları kullanın. Yetkili satıcı veya Stiga satış sonrası servisine danışın.

Çit budama makası tüm Stiga tırpanlarıyla uyumlu mudur?

Hayır, yalnızca birleştirilebilir sabitleme çubuğuna sahip tırpan/kenar kesme modelleriyle uyumludur. Uyumluluğu kontrol etmek için tırpanınızın kullanım kılavuzuna bakın.

KULLANIM KILAVUZU HET 1501 STIGA

TÜRKÇE - Orijinal Talimatların Tercümesi TR

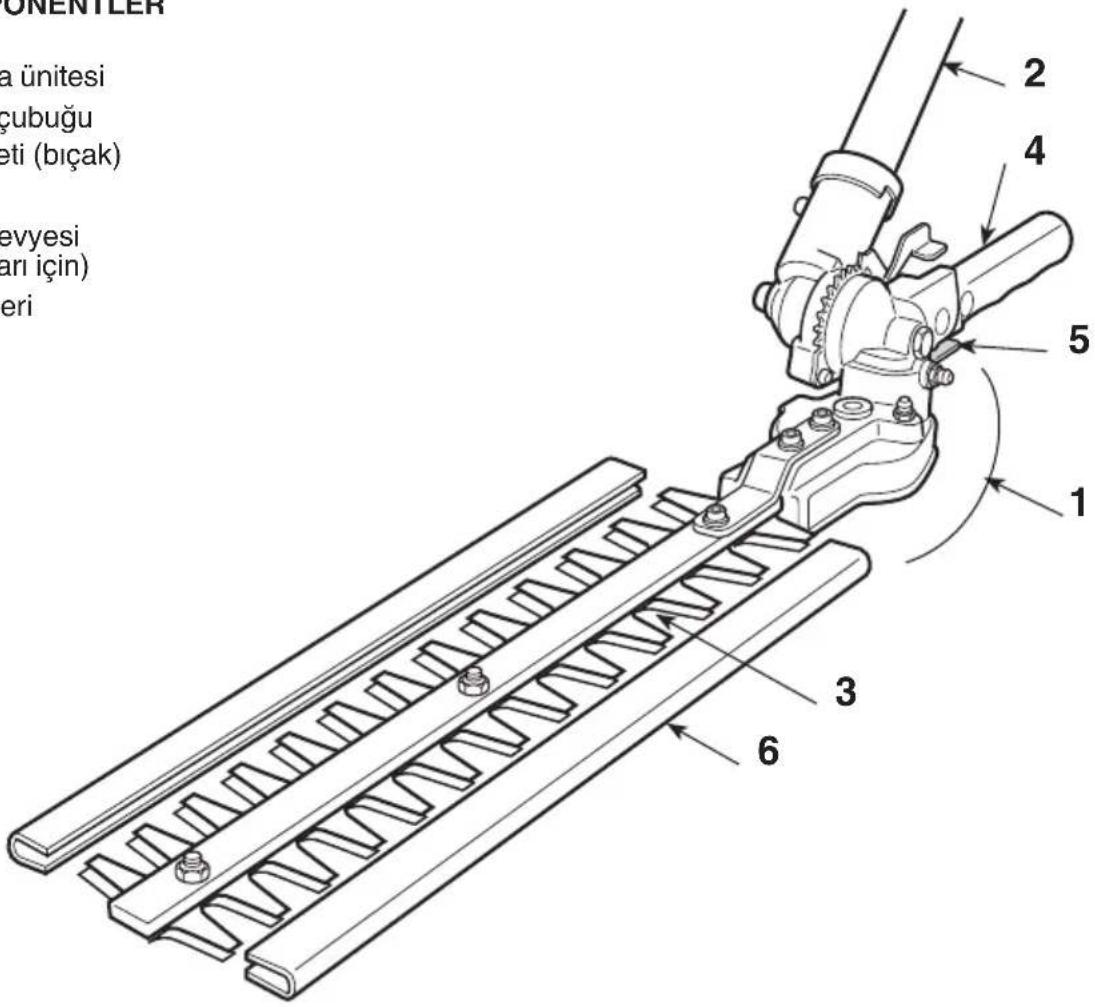

TR - DİKKAT! - Bu aksesuar yalnızca aşağıda gösterilen fırça kesiciler / eklemli çubuk makasları, modelleri uygulanabilir. İçin-Bakım - Teknik - Uyarıları - Komutları: bu aksesuar monte edildiği makinenin Talimat Kılavuzu rifemento yapmak.

1. Çalıştırma ünitesi
2. Bağlantı çubuğu
3. Kesim aleti (bıçak)
4. Kabza
5. Çözme levyesi (eğim ayarı için)
6. Biçak siperi

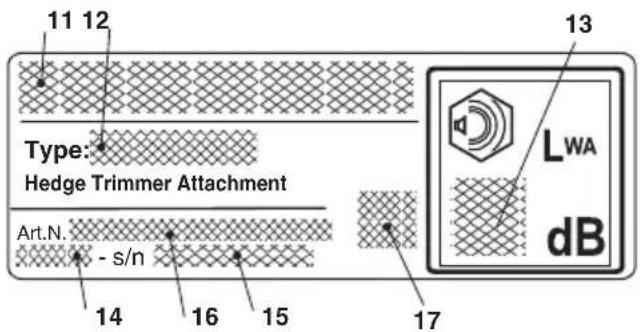

MAKİNE ETİKETİ

1. İmalatçı adı ve adresi
2. Makine tipi
3. Ses gücü seviyesi
4. İmal yılı
5. Seri numarası
6. Ürün Kodu
7. uygunluk işareti

2. SEMBOLLER

DİKKAT: satın almış olduğunuz makine hobi amaçlı bir kullanım için üretilmiştir.

1) Dikkat! / Tehlike!
2) Makineyi kullanmadan önce talimatlar içeren kılavuzu okuyunuz.
3) Sizin işitme organınız düzelmeyen zararlar görevilir. Makinenin operatörünü uyarıyoruz, narmal koşullarda her gün ve uzun çalışmalar sonucu eşit olan veya 85 dB(A)'dan kuvvetli gürültüye maruz kalabilirsiniz. Özel koruma ekipmanını kul- Inmak kessindir. Makineyle çalıştiğiniz her zaman koruycu gözlükler (cisimler atma riskine karşı) ve gürültüden koruyan miğfer (iştme organına zarra vermeme riskine karşı) kullanın. Düşen cisimler riski ortadaysa koruyucu kask taşıyın.
4) Koruyucu ayakkabı ve eldivenler taşıyın!

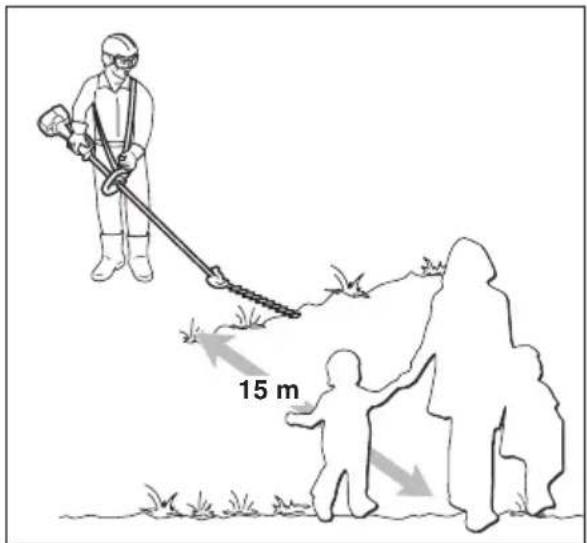

5) Cisimler fırlatma tehlikesi! Çalışırken

yanınızda bulunan insan veya hayvanları en az 15 metreye kadar uzaklaştırın.

• Çalışma alanında engeller bulunmamalıdır; keşici ünitenin zemine göre en uyğun açıda olmasına dikkat edin. Motorlu teştereye iyice teşpit edilmiş olmasına dikkat edin.
• Her zaman dengeli ve emin pozisyonlarda çalışın. Merdiven, basamak ve genelde mükemmel dengede olmayan yüzeyler üzerinde çalışmaktan kaçının.
• Kullanıcının makine kullanımını kısıtlayabilecek olası Ulusal Yönetmeliklere uyması zorunlu kılınmıştır.

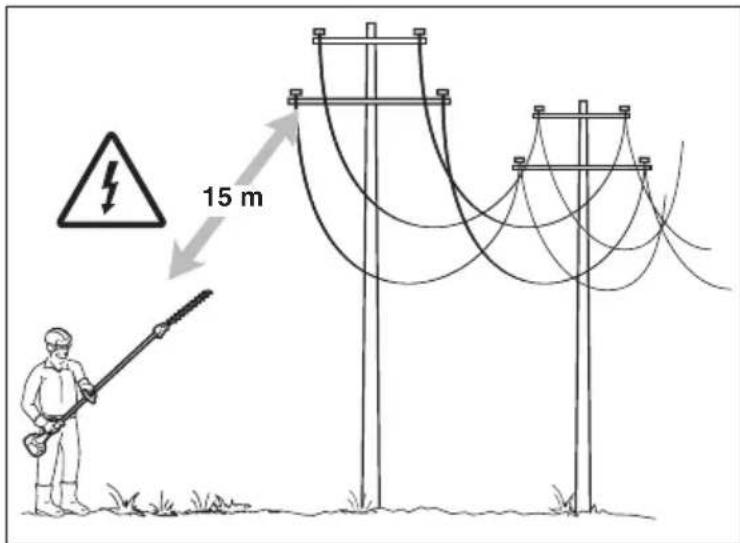

  6) Tehlike! Elektrik çarpması. Havai hatlarla aranızda en az 15 m mesafeyi koruyun.

3. GÜVENLİK TALİMATLARI

A) EĞİTİM

1) Talimatları dikkatle okuyun. Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğrenin.
2) Makineyi, tasarlanmış olduğu amaç için yani "ufak boyutlardaki dallı çalılardan oluşan citlerin kesilmesi ve düzenlenmesi" için kul la nin. Herhangi başka bir kullanım, tehlikeli olabilir ve makineye hasar verebilir.
Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:

• genelde çimlerin kesimi ve özellikle kaldırım yakınlarında kesim;
• organik atıkların geri kazanılması için malzemelerin parçalanması;
• budama işlemleri;
• makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması;

• makinenin birden fazla kişi tarafından kulla nil ması.
  3) Çocukların veya kullanım talimatlarını yeterli derecede bilmeyen kişilerin makineyi kullanma sina asla izin vermeyin. Yerel kanunlar, kullanıcı için minimum bir yaş sınırı tespit edebilir.
  4) Makine, birden fazla kişi tarafından kullanıl ma- malıdır.
  5) Makinenizi, asla aşağıdaki koşullarda kullan- mayın:

• insanlar, özellikle de çocuklar veya hayvanlar yakınındayken;

• kullanıcı yorgun olduğunda, kendini kötü his settiğinde veya ilaç, uyuşturucu, alkol veya refleks ve dikkat yeteneklerine zararlı maddeler aldığında;
• kullanıcı makineyi iki eliyle sıkıca tutama dığın da ve/veya çalışma esnasında ayaklarının üzerinde sağlam şekilde dengede durama dışında.
  6) Başka kişilere veya onların mallarına gele bilecek kazalardan ve zararlardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın.

B) HAZIRLIK İŞLEMLERİ

1) Çalışma esnasında, kullanıcı için bir engel o luşturmayan uygun bir giysi giymek gerekir.
- Kesilmeyi önleyici korumalar ile donatılmış, vücuda oturan koruyucu giysiler giyin.
– Eldivenler, koruyucu gözlükler ve kaymayı önle yici tabanlı kesilmeyi önleyici ayakkabılar kul lanın.
– İşitme organını korumak için kulaklıklar kullanın.
- Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşarplar, gömlekler, kolyeler ve her halükarda sallan tili veya bol aksesuarlar kullanmayın.
- Uzun saçları uygun şekilde toplayın.
2) Çalışmaya başlamadan önce tüm siperlerin doğru monte edilmiş olduklarıından emin olun.

1) Sadece gün ışığında veya yeterli yapay ışık ile calısın.
2) Sağlam ve dengeli bir pozisyon edinin:

- çalışma esnasında operatörün dengesini ga ranti etmeyen ıslak veya kaygan zeminde veya her halükarda engebeli veya dik ara zil er de çalışmaktan olabildiğince kaçının;

• merdivenler ve dengesiz platformlar kullan mak- tan kacının:
• asla koşmayın; yürüyün ve arazinin dü zen siz li kle- rine ve olası engellerin mevcudivetine dik kat edin.

3) Makine minimum rejiminin, bıçakların ha re ke ti ni engelleyecek düzeyde olduğunu ve bir hızlan dırmadan sonra motorun ivedilikle minimuma döndüğünü kontrol edin.
4) Bıçağı, yabancı cisimlere sert şekilde çar p tır mamaya ve bıçakların hareketinin neden olduğu olası materyal sekmelerine dikkat edin.
5) Asağıdaki durumlarda motoru durdurun:

• makineyi her denetimsiz bıraktığınızda.
• yakıt ikmali yapmadan önce.

1) Makinenin her zaman güvenli çalışma şartlarında bulunduğundan emin olmak için, somunları ve vida-ları sıkılı muhafaza edin. Güvenlik ve verim düzeyini korumak için düzenli bir bakım temeldir.
2) Kesim aletine her müdahalede çalışma eldivenlerini givin.
3) Bıçakların her zaman bilenmiş olduklarına dikkat edin. Bıçaklara ilişkin her işlem, özel araç ge reç kullanımı ile birlikte spesifik bir ustalık gerektirir; her türlü güvenlik nedenlerinden ötürü bu işlemlerin uzman bir merkez nezdinde ger ce klestirilmesi uvgundur.
4) Güvenlik nedenlerinden, aşınmış veya hasar görmüş parçalar ile makineyi asla kullanmayın. Hasar görmüş parçalar değiştirilmeli ve asla ona rılmamalıdır. Sadece orijinal yedek parçalar kullanın.

Eşdeğer kalitede olmayan parçalar, ma kinenize hasar verebilir ve güvenlik açısından tehlikeli olabilir.

5) Makineyi çocukların ulaşamayacakları yerlere kaldırın!

E) TAŞIMA VE HAREKET ETTİRME

1) Makinenin hareket ettirilmesi veya taşınması her gerektiğiinde aşağıdakileri yapmak gerekir:

• motoru kapatın, bıçakların durmasını bekleyin ve buji baslığını çıkarın;
• bıçakların siperini uygulayın;
• makineyi sadece kabzalardan tutun ve bı ça kla rı, mars yönünün tersine yönlendirin.
  2) Makine motorlu bir taşıt ile taşındığında, ma kineyi kimse için tehlike oluşturmayacak şekilde yerleştirmek ve olası hasar görme ve yakıt taşmasına sebep olarak devrilmesini önlemek üzere sağlam şekilde sabitlemek ge re kir.

F) KILAVUZUN OKUNMASI

Kılavuz metninde özel önemli bilgiler içeren bazı paragraflar, farklı belirginleştirme dereceleri ile işaretlenmiştir; bunun anlamı aşağıdaki gibidir:

ÖNEMLİ Makineye zarar vermemek ve-

ya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

tehlikesi ile ciddi kişisel yaralanma veya üçüncü şahısların yaralanması ihtimali.

4. MAKİNENİN KULLANIMI

ÇUBUĞUN MONTAJI

(ayrı olarak tedarik edilmiş ise) (Res. 1)

• Deliği (3) vida (4) ile çakıştırarak, çubuğu (1) mansona (2) geçirin.
• İki vidayı (4) ve (5) sonuna kadar sıkıştırın-Sıkıştırma sonrasında, vida kafası (4) sarkmamalıdır.

Çit budama cihazını sökmeden önce motor erince soğuyana kadar bekleyin.

ÇALI BUDAMA APARATININ BALANMAŞI

(Fig. 2)

• Stop kamasını (1) çıkartın ve stop kamasının (1) çubuğun deligiğine (3) geçtiğine dair klik sesini duyana kadar çubuğu (2) itin. Alt kısım (2) her iki yöne hafif döndürülerek geçirme kolaylaştırılabilir; komple yerine oturtma işlemi, tamamen yerleşmiş olması gereken kamadan (1) anlaşılabilir.
• Geçirme tamamlandığında, kolu (4) iyice sıkıştırın.

ÇALIŞMA AYARLARI

ÖNEMLİ

dığı çalı biçme da dikkatle okuyun.

Çalı budama aparatının ta kıl-

makinesinin Kullanım Kılavuzunu

Çalışmaya başlamadan önce aşağıdaki yapmak gerekir:

• makine ve biçak üzerinde gevşemiş vidalar bulunmadığını kontrol edin;
• bıçakların keskin olduğunu ve hasar izleri bulundurmadığını kontrol edin;
• korumaların iyice sabitlenmiş ve etkin ol du kla rı nı kontrol edin;

• kabzaların sabitlemesini kontrol edin.

• Çalışırken bıçakları vücudunuza yaklaştırmamaya özen gösterin.

• Alet kapalı iken biçak şiperleri mutlaka yerlerine takılmalıdır.
• Biçak eğim ayarı (Res. 3)
• Motoru kapatın ve bıçağın durmasını bekleyin.
• Kabzayı (1) tutun, çubuğu (3) bir elle sabit tutarak, çözme levyesini (2) çekin ve kabzaya (1) bıçağın (4) eğimini değiştirmek için gerekli hareketi yaptırın.
• Levye (2) bırakıldığında, biçak istenilen pozi-syonda bloke edilir.

• Dikey kesim (Res. 4)

Kesim, bıçağı gövdeden olabildiğince uzak tu ta rak aşağıdaki yukarı doğru bir ark hareketiyle ger çekleştirilmelidir.

- Yatay kesim (Res. 5)

En iyi sonuçlar kesim yönüne hafif eğimli (5° - 10°) bıçak ile, bir ark hareketi ile ve özellikle çok gür çitler durumunda yavaş ve düzenli bir iler le me ile elde edilir.

ÇALIŞMA ESNASINDA BIÇAKLARIN YAĞLANMASI (Res. 6)

Çalışma esnasında kesim düzeni aşırı ısındığında, özel yağ ile, bıçakların iç yüzeylerini yağlamak gerekir.

TEHLIKE!

Bu işlem motor kapa lıy ken

ve bıçaklar duruyorken gerçekleştirilmelidir.

- Kullanım yöntemi

• Azami 5 mm çapında dalları keşin; daha ka lın dalların keşilmeşi calı budama aparatına zarar verebilir.
• Yatma açışını ayarlarken motor MUTLAKA ka-patılmalıdır. Biçaklara sıkışan dalları temizleme-den once motoru DURDURUN.

5. BAKIM VE SAKLAMA

TEHLİKEI Bekim çalışmalarını yapar- ken motor mutlaka kapalı olmalıdır.

1. BIÇAK HIŞ KEŞME DIŞLIŞI ŞİPERİ (Res. 7)

• Alet üzerinde bulunan yağlama nipellerinden her 20 şaatte bir yağlama yapın.
• Mutlaka yüksek şıcaklıklara ve aşırı başında dayanıklı lityum-bazlı yağ kullanın.

2. BIÇAĞIN BAKIMI VE BİLENMESİ

TEHLİKEL Üşakların bükülmemiş veya hasar görmemiş oldukları ve bıçağın sabit tarağının kırık olmadığını periyodik olarak kontrol edin.

Tolerans önceden fabrikada belirlenmiş olduğundan bıçaklar arasındaki mesafenin ayarlanması gerekmez.

Kurallara uygun şekilde kullanıldığı taktirde, bıçaklar herhangi bir bakım veya bileme müdahaleesi gerektirmezler.

Bileme sadece kesim verimi azaldığında ve dallar sık sık takılmaya başladığında gereklidir.

ÖNEMLİ Gerekmesi halinde, bıçak üzerindeki her müdahalenin en uygun teçhizatlara sahip olan ve gerekli işlemleri makinenin emniyetini tehlikeye atmadan uygulayabilecek Teknik Servis nezdinde yapılması gerekir.

Ürünün gelişimi dikkate alınarak, yukarıda be lir ti len kesim aletleri, benzer değiştirilebilirlik ve i şle me güvenliği özelliklerine sahip diğer aletler ile za man içinde değiştirilebilirler.

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça ST. S.p.A. için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.
