INSTRUKCJA OBSŁUGI HET 1501 STIGA

POLSKI - Tłumaczenie instrukcji oryginalnej PL

PL - OSTRZEŻENIE! - Ten element dodatkowy można być stosowana tylko w modelach z kosy / nożyce z przegubowego pręta, przedstawione poniżej. Dla Polecenia - Maintenance - Techniczno - Ostrzeżenia: zrobić odnośnik Instrukcji obsługi maszyny, na której jest zamontowany osprzęt.

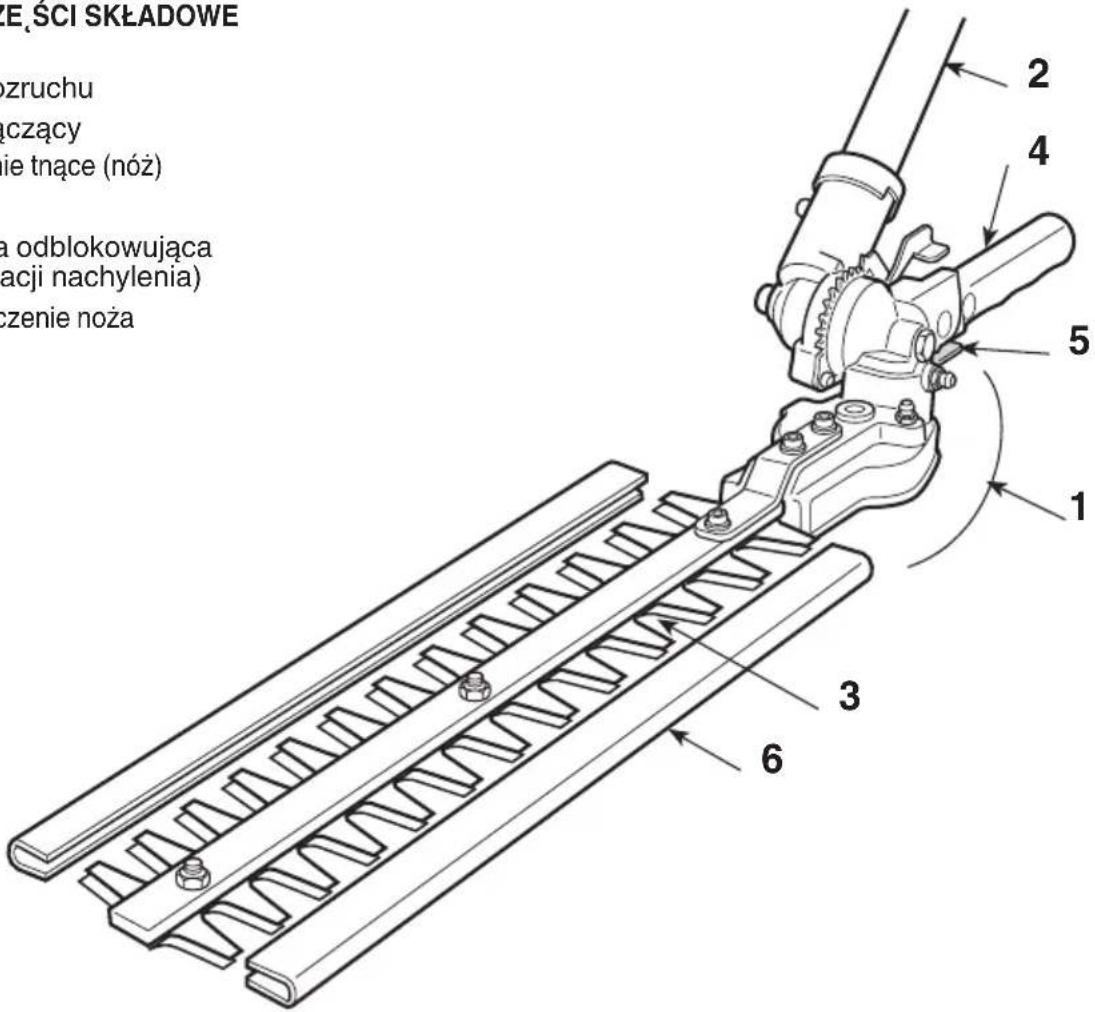

1. Zespół rozruchu
2. Drażek łączący
3. Urządzenie tnące (nóż)
4. Uchwyt
5. Dźwignia odblokowująca (do regulacji nachylenia)
6. Zabezpieczenie noża

TABLICZKA ZNAMIONOWA

1. Nazwa i adres producenta
2. Typ urządzenial
3. Poziom mocy akustycznej
4. Rok produkcji
5. Numer fabryczny
6. Kod wyrobu
7. Znak zgodności

2. SYMBOLE

UWAGA: Urządzenie przez Was zakupione zostało skonstruowane do użytku hobbistycznego.

1) Uwaga! Niebezpieczeństwo
2) Przed użyciem urządzenia przeczytaj in struk cję obsługi
3) Zagrożenie nieodwracalnym uszkodzeniem słuchu. Ostrzegamy operatora niniejszego ur ząd zenia, że używając urządzenie w warunkach normalnych, przez cały dzień w sposób ciągły, może być narażony na poziom hałasu sięgający lub przekraczający 85 dB(A). Obowiązkowe jest zatem stosowanie osobistego wyposażenia o chron nego. Podczas korzystania z urządzenia na leży zawsze stosować okulary ochronne (ryzyko odprysków) oraz środki ochrony narządu słu chu, jak np. kask wygłuszający (zagrożenie usz kodzeniem słuchu). W razie zagrożenia spadającymi przedmiotami, należy także zakładać kask ochronny.
4) Stosować obuwie ochronne oraz rękawice

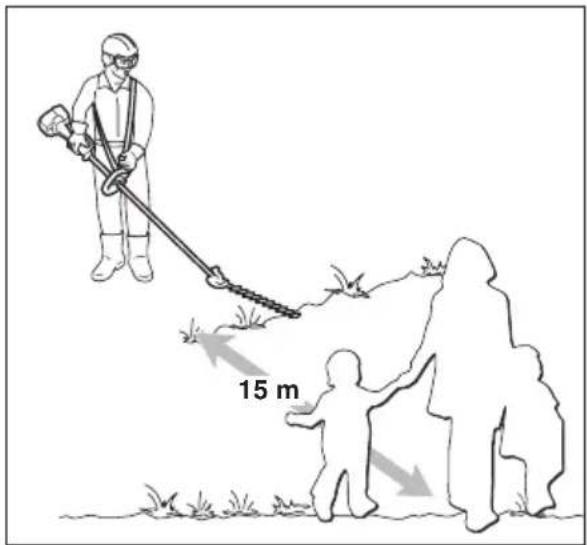

5) Niebezpieczeństwo odprysków! Podczas pra cy

urządzenia wszystkie osoby postronne oraz zwierzęta domowe winny się znajdować w odle głości przynajmniej 15 m od operatora.

•) Pracować na obszarze wolnym od przeszkód, w zależności od terenu, wybrać bard ziej od powiednie nachylenie zespłu brzeszczotów. Zad bać o właściwe zamontowanie do ścinarki do krzewów.
• Zawsze pracować w stabilnych i bezpiecznych pozycjach. Unikać pracy na schodach, na stopniach i na innych niestabilnych powierzchniach.
•) Użytkownik jest zobowiązany do zastosowania się do ewentualnych przepisów krajowych, które mogą wprowadzać ograniczenia w użytkowaniu maszyny.

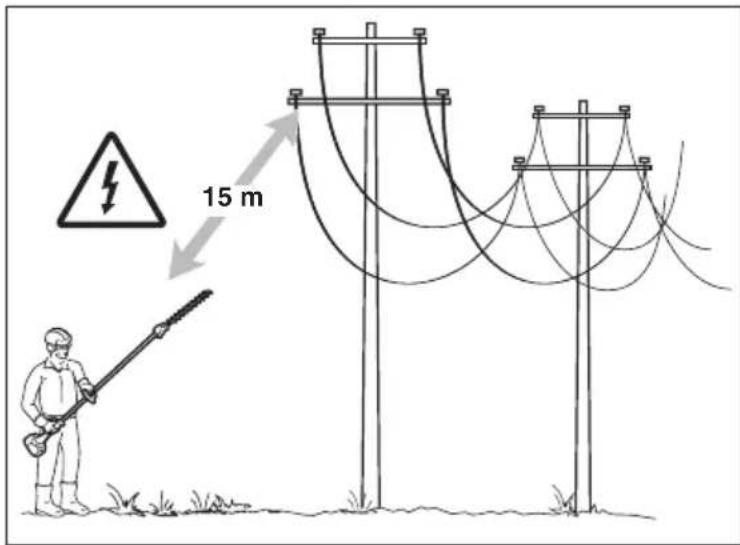

6) Zagrożenie! Porażenie Prądem. Zachować odległość co najmniej 15 m od przewodów linii przepływu powietrza.

3. PRZEPISY BEZPIECZEŃSTWA

A) PRZESZKOLENIE

1) Przeczytać uważnie instrukcje obsługi. Zapoznać się dokładnie z systemem sterowania i właściwym sposobem użytkowania maszyny. Nauczyć się szybko zatrzymywać silnik.
2) Używać maszyny do celów, do których została przeznaczona, to znaczy "do cięcia i regulacji ży wo płotów, złożonych z krzewów z gałęziami o zredukowanych rozmiarach". Jakiekolwiek inne zastosowanie może okazać się niebezpieczne lub uszkodzić kosiarkę. Stanowią niewłaściwe użycie maszyny (czynności podane przykładowo, ale nie tylko):

– ścinanie trawy wogóle, a w szczególności w pobliżu niskich krawężników
– rozdrabnianie materiałów do kompostowania
- prace przycinania;
- używanie maszyny do cięcia materiałów o pochodzeniu nieroślinnym;
- używanie maszyny jednocześnie przez więcej niż jedną osobę.

3) W żadnym wypadku nie należy pozwalać na użytkowania urządzenia ani dzieciom, ani osobom nie obeznanym z instrukcją obsługi. Miejscowe przepisy prawne mogą określić najniższą granicę wieku dla użytkowników.

4) Maszyna nie może być używana przez więcej niż jedną osobę

5) Ñigdy nie używać maszyny:

• kiedy osoby (zwłaszcza dzieci) lub zwierzęta znajdują się w pobliżu;
• jeżeli użytkownik jest zmęczony lub źle się czuje, lub kiedy zażył lekarstwa, narkotyki, spożył alkohol czy inne substancje mogące zaburzyć jego refleks czy uwagę;
• jeżeli użytkownik nie jest w stanie utrzymać stabilnie maszyny dwoma rękami i/lub nie może utrzymać równowagi stojąc na dwóch nogach podczas wykonywania pracy.
  6) Należy pamiętać, że użytkownik ponosi wszelką odpowiedzialność za bezpieczeństwo osób trzecich oraz ich posiadłości.

1) Podczas pracy należy założyć odpowiednie ubranie, które nie zawiera żadnej przeszkody dla użytkownika.
- Zakładać odpowiednią odzież ochronną wyposażą nową w zabezpieczenie przeciw cięciu.
- Zakładać rękawice, okulary ochronne i obuwie za bezpieczone przeciw cięciu z antypoślizgową po desz wą.
– Używać słuchawek w celu ochrony słuchu.
- Nie zakładać szali, koszul, naszyjników i innych akcesorii wiszących lub luźnych, które mogłyby za płą tać się w maszynę lub inne przedmioty obecne w obszarze wykonywanej pracy.
– Zebrać odpowiednio długie włosy.
2) Przed rozpoczęciem pracy, upewnić się czy wszy st kie

zabezpieczenia są poprawnie zamontowane.

C) UŻYTKOWANIE

1) Wykonywać pracę wyłącznie przy świetle dziennym lub dobrym oświetleniu sztucznym.
2) Przyjąć nieruchomołą i stabilną pozycję:
– unikać o ile to możliwe pracy w podeszwach mo krych lub śliskich lub na terenach nierównych i stro mych, które nie gwarantują stabilności operatora podczas pracy;
– unikać używania drabin czy niestabilnych platform;
- nigdy nie biegać, tylko chodzić i zwracać uwagę na nierówności terenu i obecność ewentualnych przeszkód.
3) Skontrolować czy minimalna prędkość obrotowa maszyny jest taka, że nie pozwoli na nawet minimale poruszenie się noży oraz, że po przyśpieszeniu silnik powróci natychmiast do minimum.
4) Zwracać uwagę aby nie uderzać mocno nożem w ciała obce oraz na opadający materiał ucięty nożami.
5) Wyłączyć silnik:
- za każdym razem kiedy maszyna jest pozostawiona bez dozoru.
- przed tankowaniem paliwa.

1) Regularnie sprawdzać prawidłowość do krę cenia śruby i nakrętek kosiarki tak, aby za pewnić bezpieczne działanie. Regularna kontrola stanu technicznego kosiarki jest warunkiem zachowania bezpieczeństwa oraz wydajności urządzenia.
2) Założyć rękawice robocze do każdej pracy przy urządzeniu tnącym.
3) Dbać o ostrzenie noży. Wszystkie zabiegi związane z nożami są pracą, która oprócz zastosowania specjalnych narzędzi wymaga specyficznych kompetencji; w celu zachowania bezpieczeństwa powinny być prze prowadzane w serwisie specjalistycznym
4) W celu zachowania bezpieczeństwa nigdy nie używać urządzenia, gdy jego części składowe są zużyte lub uszkodzone. Części uszkodzone muszą być wymie-

nione, nigdy nie naprawiane. Należy stosować wyłącznie oryginalne części zamienne. Części za mienne o nieodpowiedniej jakości mogą uszkodzić ur ząd zenie lub stanowić zagrożenie bezpieczeństwa użytkownika.

5) Utrzymywać maszynę z dala dostępu dzieci!

E) TRANSPORT I PRZEMIESZCZANIE

1) Za każdym razem, gdy potrzebne jest przestawienie lub przenoszenie maszyny, należy:
- wyłączyć silnik, odczekać aż zatrzymają się noże oraz odłączyć przykrywkę świecy zapłonowej;
- założyć zabezpieczenie noży;
– uchwycić maszynę jedynie za uchwyty i zwrócić noże w kierunku przeciwnym do kierunku ruchu.
2) Kiedy maszyna jest przemieszczana pojazdem samochodowym, należy ustawić ją w taki sposób, aby nie stanowiła żadnego zagrożenia dla nikogo oraz zablokować ją celem uniknięcia jej przewró ce nia z możliwym uszkodzeniem i rozłaniem paliwa.

W tekście instrukcji obsługi, niektóre paragrafy zawierające informacje szczególnie ważne, zaznaczone są różnym stopniem wyrazistości, przy czym znaczenie jest następujące:

WAŻNE

Dostarcza dokładniejszego

o mów nienia lub dodatkowych elementów do podanych poprzednio wskazówek, mając na celu zapobieganie uszkodzeniu maszyny lub powodowaniu strat.

ZAGROŻENIE!

W przypadku nieprzestrzega-

nia danych wskazówek możliwość niebezpieczeństwa ciężkiego zranienia obsługującego lub osób trzecich a nawet zagrożenie spowodowania śmierci.

4. UŻYTKOWANIE MASZYNY

MONTAŻ DRAŻKA

(jeśli jest dostarczony oddzielnie) (Rys. 1)

• Wprowadzić drążek (1) do tulei (2) sprawiając, że otwór (3) zbiegnie się ze śrubą (4).
• Dokręcić do końca dwie śruby (4) i (5). Po dokręcenu główka śruby (4) nie może wystawać.

Przed usunięciem nożyc do żywopłotu poc-
ć na schłodzenie silnika.

POŁĄCZENIE KOSIARKI (Rys. 2)

• Wyciągnąć kolek ograniczający (1) i popchnąć drążek (2) aż do momentu usłyszenia zatrzaśnięcia kołka ograniczającego (1) w otworze (3) drążka. Wprowadzenie może być ułatwione dzięki delikatnemu obrotowi dolnej części (2) w dwóch kierunkach; całkowite wprowadzenie jest rozpoznawalne po tym, że kolek (1) jest całkowicie osadzony.
• Po zakończeniu wprowadzenia, dokręcić do końca pokrętło (4).

WPROWADZENIE DO UŻYTKOWANIA

WAŻNE

Przeczytać uważnie, także In-

strukcje Obsługi wycinarki, na której kosiarka żywopłotów jest zastosowana.

Przed rozpoczęciem pracy należy:

• Sprawdzić czy w maszynie lub na nożach nie ma po-luzowanych śrub;
  – sprawdzić czy noże są naostrzonei bez znaków uszkodzeń;
  – sprawdzić czy zabezpieczenia są wystarczające i dobrze przymocowane;
  – sprawdzić przymocowanie uchwytów.

- Sposób użytkowania

• Obcinać gałęzie o średnicy maksymalnej 5 mm; cięcie gałęzi o większej średnicy może spowodować uszkodzenie kosiarki.
• Przystąpić do regulacji kąta nachylenia brzeszczota TYLKO gdy silnik jest wyłączony. wplątanych do brzeszczotów WYŁACZYĆ silnik.
• Podczas pracy unilcać przybliżania brzeszc zo tów do części ciała.
• Gdy urządzenie jest wyłączone zakładać zawsze

zabezpieczenie brzeszczotów.

• Regulacja nachylenia ostrza tnącego (Rys. 3)
• Wyłączyć silnik i zaczekać na zatrzymanie się ostrza tnącego.
• Pochwycić uchwyt (1), następnie trzymając drążek nieruchomo (3) jedną ręką, pociągnąć za dźwignię odblokowującą (2) i wywrzeć na uchwyt (1) ruch niezbędny do zmiany nachylenia ostrza tnącego (4).
• Po zwolnieniu dźwigni (2), ostrze tnące pozostaje ustawione w pożadnym położeniu.

• Cięcie pionowe (Rys. 4)

Ciecie musi być przeprowadzone przy ruchu w kształcie łuku od dołu do góry, trzymając nóż możliwie jak najda-lej od ciała.

• Cięcie poziome (Rys. 5)

Najlepsze rezultaty osiąga sie przy nożu delikatnie przechylonym (5° - 10°) w strone cięcia, przy ruchu w kształcie łuku i postępowaniu powolnym i niezmiennym, szczególnie w przypadku żywopłotów bardzo gęstych.

SMAROWANIE NOŻY PODCZAS PRACY (Rys. 6)

Jeżeli urządzenie tnące przegrzewa się nadmiernie podczas pracy, należy nasmarować wewnętrzne powierzchnie ostrzy tnących, stosując odpowiedni olej.

ZAGROŻENIE!

Operacja ta musi być dokonana przy wyłączonym silniku i zatrzymanych nożach.

5. UTRZYMANIE I KONSERWACJA

ZAGROŻENIE! zonym silniku.

Pracować zawsze przy wyłąc-

1. KARTER REDUKTORA BRZESZCZOTÓW (Rys. 7)

– Zapewnić smarowanie co 20 godzin za pomocą odpowiednich smarów.
- Stosować smar na bazie litu do wysokich temperatur i skrajnych ciśnień.

2. KONSERWACJA I OSTRZENIE NOŻA

ZAGROŻENIE!

Sprawdzać okresowo czy no-

że nie są pogięte lub uszkodzone i czy grzebień sta ły noża jest nienaruszony.

Nie jest konieczna jakakolwiek regulacja odległości pomiędzy nożami, ponieważ luz jest określany w fabryce.

Gdy stosowane są zgodnie z instrukcją, noże nie wymagają żadnej konserwacji czy interwencji ostrzenia.

Ostrzenie konieczne jest tylko wtedy, gdy wydajność cięcia zmniejsza się, a gałęzie często ulegają zaplątaniu.

WAŻNE

W razie konieczności, niezbęd-

ne jest, aby wszelkie interwencje na nożu zostały wykonane w serwisie specjalistycznym, który posiada najbardziej odpowiedni sprzęt i jest w stanie wykonać konieczne czynności bez obniżenia bezpieczeństwa maszyny.

Biorąc pod uwagę ewolucję produktu, wyżej wymienione narzędzia mogą być zastąpione z czasem przez inne, o analogicznych cechach zamienności i bezpieczeństwie funkcjonowania.

PL • Treść oraz ilustracje zawarte w niniejszej instrukcji obsługi powstały na zlecenie spółki ST. S.p.A. i są chronione prawami autorskimi – Zabrania się wszelkiego kopiowania bądź modyfikowania, także częściowego, niniejszego dokumentu bez uzyskania stosownej zgody.
