ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS PRO P3 S STEINEL

Feil Årsak Tiltak Grønn ladekontroll-LED lyser ikke ■ Nødlysmodulen er ikke smettet riktig på plass ■ Ingen spenning ■ Nødlys-LED-er defekt ■ Kontroller spenningen ■ Skift batterier ■ Kontroller at alle batterier er satt inn og ligger i riktig retning Grønn ladekontroll-LED PÅ, nødlys-LED-er tennes ikke med tasten ■ Batteriene er nesten tomme ■ Battericellen er defekt ■ Kontroller spenningen ■ Kontroller at batteriene ligger i riktig retning, sjekk ladetilstanden Grønn ladekontroll-LED AV, kobles inn sammen med nødlys-LED-ene ved trykk på tasten ■ Batteriet er satt feil eller ikke helt inn ■ Kontroller at alle batterier er satt inn og ligger i riktig retning Skift ev. batterier Nødlys LED-ene slukkes straks det tryk- kes på «Test»-tasten ■ Batteriene er tomme eller defekte ■ Kontroller nettilkoblingen for nød- lysmodulen, grønn ladekontroll-LED må lyse– 85 –Ο ενσωματωμένος αισθητήρας υψηλών συχνοτήτων εκπέμπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων (5,8GHz) και επιτυγχάνει τη λήψη της ηχούς των κυμάτων αυτών. Με την παραμικρή κίνηση εντός της περιοχής ανί-χνευσης του λαμπτήρα, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξεργαστής δίνει τότε την εντολή „Ενεργοποίηση φωτός“. Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή.Υπόδειξη: H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνο-τήτων (HF) ανέρχεται περ. σε 1mW – αυτό είναι μόνο ένα 1.000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων.Περιοχές ανίχνευσης σε εγκατάσταση οροφής:1) Ελάχιστη εμβέλεια (Ø 1m)2) Mέγιστη εμβέλεια (Ø 8m)Όρια κάλυψης σε εγκατάσταση τοίχου:3) Ελάχιστη εμβέλεια (Ø 1m)4) Mέγιστη εμβέλεια (Ø 8m)Περιεχόμενο παράδοσης P1 / P1 FLAT / P2 / P2 FLAT (εικ.1.1 / 1.2) – Αισθητήριος λαμπτήρας – 3 Διαστάρια – 2 ΜάσκεςΠεριεχόμενο παράδοσης λαμπτήρα φωτός έκτακτης ανάγκης P3 (εικ.1.3) – Αισθητήριος λαμπτήρας – 3 Διαστάρια – 2 Μάσκες προσαρμογής – 1 Δομοστοιχείο φωτός έκτακτης ανάγκης (EM) – 3 Μπαταρίες Διαστάσεις προϊόντος P1 / P2 / P3 (εικ.1.4)Διαστάσεις προϊόντος P1 FLAT / P2 FLAT (εικ.1.5)

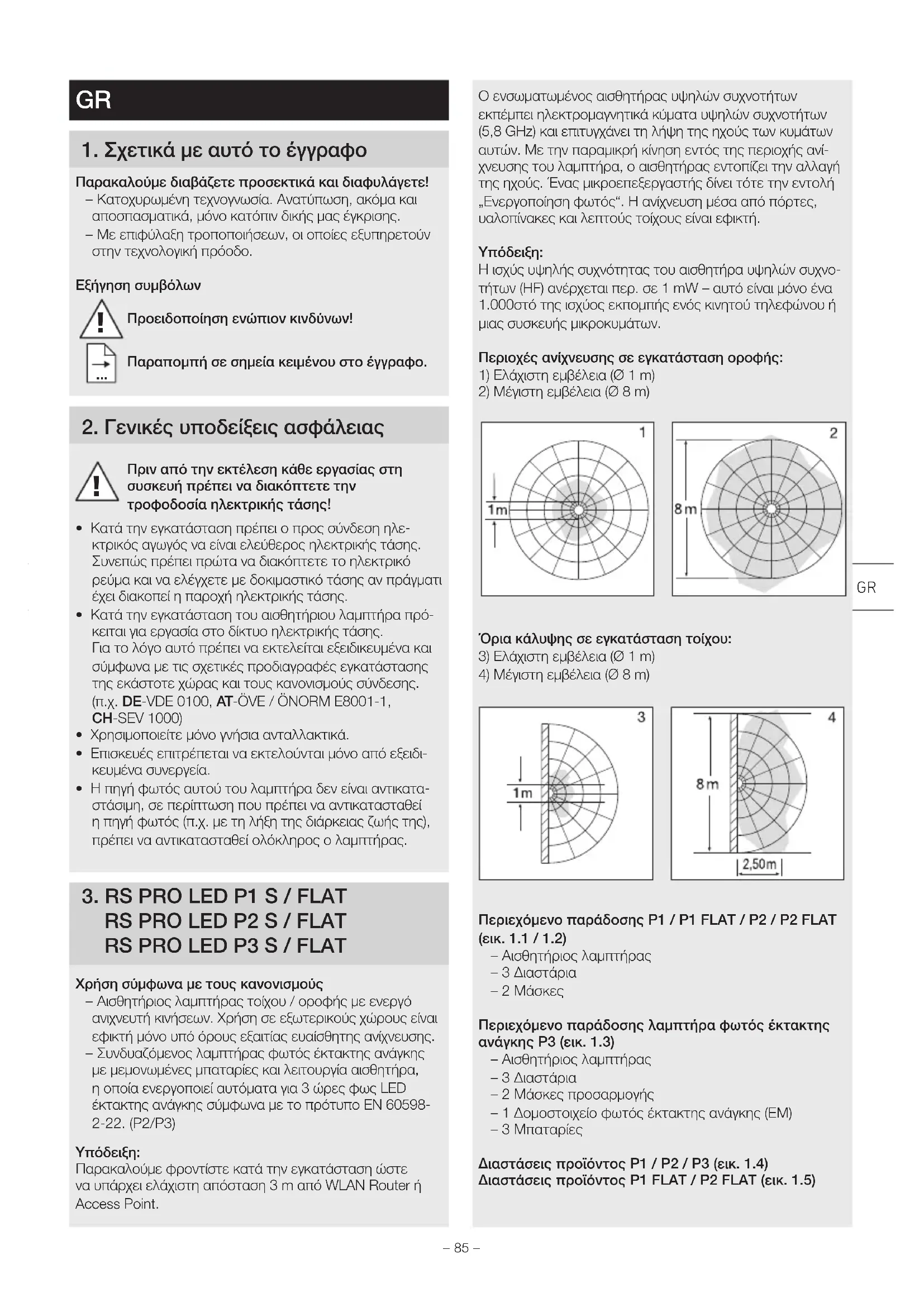

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης! • Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλε-κτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης. • Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρό-κειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. (π.χ. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδι-κευμένα συνεργεία.• Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικατα-στάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

3. RSPROLEDP1S /FLAT

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήριος λαμπτήρας τοίχου/οροφής με ενεργό ανιχνευτή κινήσεων. Χρήση σε εξωτερικούς χώρους είναι εφικτή μόνο υπό όρους εξαιτίας ευαίσθητης ανίχνευσης. – Συνδυαζόμενος λαμπτήρας φωτός έκτακτης ανάγκης με μεμονωμένες μπαταρίες και λειτουργία αισθητήρα, η οποία ενεργοποιεί αυτόματα για 3 ώρες φως LED έκτακτης ανάγκης σύμφωνα με το πρότυπο EN 60598-2-22. (P2/P3)Υπόδειξη: Παρακαλούμε φροντίστε κατά την εγκατάσταση ώστε να υπάρχει ελάχιστη απόσταση 3 m από WLAN Router ή Access Point.

GR– 86 – Επισκόπηση συσκευής – RS PRO LED P1 / P1 FLAT (εικ.1.6) – RS PRO LED P2 / RS PRO LED P2 FLAT / RS PRO LED P3 (εικ.1.7) – RS PRO LED P2 φως έκτακτης ανάγκης (EM) / RS PRO LED P2 φως έκτακτης ανάγκης (EM) / RS PRO LED P3 φως έκτακτης ανάγκης (EM) (εικ.1.8) – RS PRO LED δομοστοιχείο φωτός έκτακτης ανάγκης (EM) (εικ.1.9) A Πλαίσιο ηλεκτρονικών B Αισθητήρας φωτός C Αισθητήρας υψηλής συχνότητας (HF) D Ακροδέκτης σύνδεσης E Στεγανοποιητική τάπα F Μάσκα προσαρμογής G Ρύθμιση βασικού φωτός H Ρύθμιση χρόνου I Ρύθμιση εμβέλειας J Ρύθμιση ευαισθησίας K Δομοστοιχείο φωτός έκτακτης ανάγκης (προαιρετικά) L Κατάσταση LED M Πλήκτρο "test" Κατανομή φωτεινής έντασης (εικ.1.10)

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (εικ. 1.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι) Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώρι- ση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέ- ετε πάλι από την ηλεκτρική τάση. Φάση (L), ( ) και ουδέτε- ρος αγωγός (N) συνδέονται στον ακροδέκτη σύνδεσης.

Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων καλωδίων και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση και απενεργοποίηση (για χρήση χωρίς δομοστοιχείο φωτός έκτακτης ανάγκης). Η σύνδεση σε ρεοστατικό διακόπτη προκαλεί βλάβη του αισθητήριου λαμπτήρα. Υπόδειξη: Μην αγγίζετε άμεσα το λαμπτήρα LED. Υπόδειξη: Η πηγή φωτός αυτού του λαμπτήρα δεν μπορεί να αντικατασταθεί. Σε περίπτωση που πρέπει να αντικατα- σταθεί η πηγή φωτός (π.χ. με τη λήξη διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του

• Κατά την εγκατάσταση του αιθητήριου λαμπτήρα πρέπει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

• Ακατάλληλο για εξωτοίχια εγκατάσταση αγωγού τροφοδοσίας ενδοτοίχια. (Εικ.2.1) Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος (εικ. 1.1).

• Αποσπάτε καπάκι από πλαίσιο (εικ.2.2).

• Σημαδεύετε σημεία για τρύπες (εικ. 2.3).

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 2.4).

• Τρυπάτε τάπα στεγανότητας για αγωγό τροφοδοσίας (εικ. 2.5).

• Εγκατάσταση με ενδοτοίχιο αγωγό (εικ. 2.6).

• Εγκατάσταση με εξωτοίχιο αγωγό (εικ.2.7).

• Συνδέετε καλώδιο σύνδεσης (εικ. 2.8-2.9).

• Αφαιρείτε δομοστοιχείο φωτός έκτακτης ανάγκης (εικ. 2.10).

• Αλλάζετε μπαταρίες (εικ.2.11).

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ. 2.12).

• Κάνετε ρυθμίσεις ➜ "6. Λειτουργία"

• Προσαρμόζετε καπάκι (εικ. 2.12).

Ρυθμίσεις εργοστασίου – Ρύθμιση ευαισθησίας 2.000Lux – Ρύθμιση εμβέλειας 8m – Ρύθμιση χρόνου 5 δευτερόλεπτα – Λειτουργία βασικού φωτός Eκτος Εφόσον εγκατασταθεί πλήρως το πλαίσιο και πραγματοποι- ηθεί η σύνδεση με το ηλεκτρικό δίκτυο, τότε ο αισθητήριος λαμπτήρας μπορεί να τεθεί σε λειτουργία. Όταν πρόκειται για χειροκίνητη θέση σε λειτουργία του λαμπτήρα μέσω του διακόπτη φωτός απενεργοποιείται για τη φάση μέτρησης μετά από 10δευτερόλεπτα και κατόπιν είναι σε ενέργεια για τη λειτουργία αισθητήρα. Η εκ νέου ενεργοποίηση του διακόπτη φωτός δεν είναι πλέον απαραίτητη. Ρυθμιστής (εικ. 3.2) Ρύθμιση ευαισθησίας (όριο ευαισθησίας) (J) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000Lux. – Ρυθμιστής σε θέση + = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα) – Ρυθμιστής σε θέση – = Λειτουργία λυκόφωτος (περ. 2 Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε

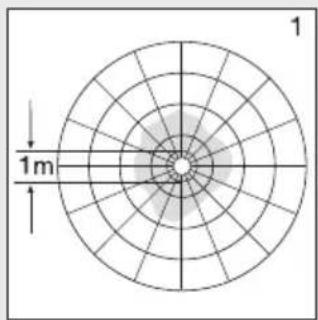

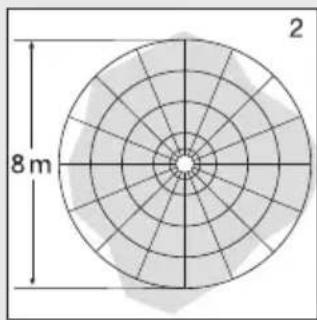

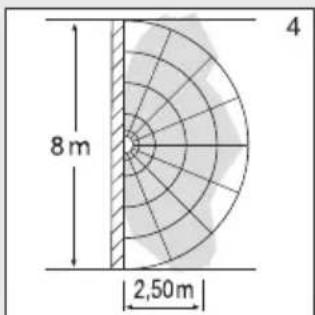

Ρύθμιση εμβέλειας (ευαισθησία) (I) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2,5m. – Ρυθμιστής + = μέγ. εμβέλεια (περ. 8m) – Ρυθμιστής – = ελάχ. εμβέλεια 1m– 87 – Ρύθμιση χρόνου (χρονυστέρηση) (Η) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5δευτερόλεπτα έως το ανώτερο 15λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονόμετρου. – Ρυθμιστής + = περ. 15λεπτά – Ρυθμιστής – = περ. 5δευτερόλεπτα Υπόδειξη: Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου. Λειτουργία βασικού φωτός (G) Η λειτουργία βασικού φωτός διασφαλίζει φωτισμό με περίπου 10% της ισχύος φωτός, εφόσον επιτευχθεί η ρυθ- μισμένη τιμή φωτεινότητας. Σε περίπτωση κίνησης εντός των ορίων ανίχνευσης ενεργοποιείται το φως με 100% φω- τεινότητα για το ρυθμισμένο χρόνο. Μετά την παρέλευση της ρυθμισμένης διάρκειας το φως σβήνει τελείως πάλι. Σε περίπτωση που η ρυθμισμένη τιμή φωτεινότητας συνεχίζει να σημειώνεται, τότε ενεργοποιείται πάλι το βασικό φως. – Ρυθμιστής σε θέση = Βασικό φως ΕΝΤΟΣ – Ρυθμιστής σε θέση O = Βασικό φως ΕΚΤΟΣ – Ρυθμιστής σε θέση 10min = Βασικό φως 10λεπτά – Ρυθμιστής σε θέση 30min = Βασικό φως 30λεπτά Το βασικό φως είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το βασικό φως είναι πάντα ΕΝΤΟΣ. Το βασικό φως απενεργοποιείται κάθε ώρα, για να μετρήσει τη φωτεινότη- τα του περιβάλλοντος. Μετά από βραχύ χρόνο το βασικό φως ενεργοποιείται πάλι. Λειτουργία συνεχούς φωτός Εάν εγκατασταθεί προαιρετικός διακόπτης δικτύου στον αγωγό τροφοδοσίας, εκτός από την απλή ενεργοποίηση και απενεργοποίηση είναι εφικτές οι ακόλουθες λειτουργίες: Λειτουργία συνεχούς φωτός (εικ. 3.3)

1) Άναμμα συνεχούς φωτός:

Διακόπτης 2 × ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμί- ζεται για 4 ώρες σε συνεχές φως. Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα.

2) Σβήσιμο συνεχούς φωτός:

Διακόπτης 1 × ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.

Οι φάσεις μεταγωγής πρέπει να εκτελούνται σε όρια 0,2έως 1 δευτερολέπτου. Με εφαρμογή των συνημμένων μασκών προσαρμογής μπορεί να περιοριστεί η εμβέλεια σε τέσσερις κατευθύνσεις. (εικ. 3.4) Χειρισμός δομοστοιχείου φωτός έκτακτης ανάγκης Πριν από τη χρήση πρέπει να γίνει οπωσδήποτε το τεστ φωτός έκτακτης ανάγκης.

• Πιέζετε πλήκτρο „test“, φωτοδίοδοι LED φωτός έκτα- κτης ανάγκης ΕΝΤΟΣ.

• Ελευθερώνετε πλήκτρο „test“, φωτοδίοδοι LED φωτός έκτακτης ανάγκης ΕΚΤΟΣ.

• Προαιρετικό επιπλέον τεστ: Διακόπτετε τροφοδοσία από το λαμπήρα.

• Δομοστοιχείο φωτός έκτακτης ανάγκης πρέπει να ενεργοποιεί.

• Το δομοστοιχείο φωτός έκτακτης ανάγκης μπορεί να αντικατασταθεί κατά τη διάρκεια κανονικής λειτουργίας

• Η φωτοδίοδος κατάστασης LED πρέπει μετά την εφαρμογή δομοστοιχείου φωτός έκτακτης ανάγκης να είναι συνεχώς αναμμένη ακόμα και κατά την εκτέλεση τεστ φωτός έκτακτης ανάγκης. Το προαιρετικό επιπλέον τεστ, διακοπή της τροφοδοσίας, δεν αντικαθιστά το τεστ μέσω του πλήκτρου "test". Βλάβες δομοστοιχείου φωτός έκτακτης ανάγκης Πράσινη φωτοδίοδος ελέγχου φόρτισης LED δεν ανάβει: – Δομοστοιχείο φωτός έκτακτης ανάγκης δεν ασφάλισε

• Ελέγχετε σύνδεση δικτύου

• Ελέγχετε κατεύθυνση θέσης και πληρότητα συσσωρευτών Πράσινη φωτοδίοδος ελέγχου φόρτισης LED ΕΝΤΟΣ, φωτοδίοδοι φωτός έκτακτης ανάγκης LED δεν ανάβουν με πλήκτρο "test": – Συσσωρευτές έχουν αδειάσει πολύ – Στοιχείο συσσωρευτών ελαττωματικό ή λάθος τοποθε-

• Ελέγχετε σύνδεση δικτύου

• Ελέγχετε κατεύθυνση θέσης και κατάσταση φόρτισης συσσωρευτών, εν ανάγκη αντικατάσταση συσσωρευτών Πράσινη φωτοδίοδος ελέγχου φόρτισης LED ΕΚΤΟΣ, ενεργοποιείται με πάτημα πλήκτρου μαζί με φωτοδιόδους φωτός έκτακτης ανάγκης LED

• Ελέγχετε κατεύθυνση θέσης και πληρότητα συσσωρευτών Φωτοδίοδοι φωτός έκτακτης ανάγκης LED σβήνουν πάλι με πάτημα πλήκτρου – Συσσωρευτές άδειοι ή ελαττωματικοί

• Ελέγχετε σύνδεση δικτύου για δομοστοιχείο φωτός έκτα- κτης ανάγκης, πράσινη φωτοδίοδος ελέγχου φόρτισης LED πρέπει να είναι αναμμένη

7. Αξεσουάρ (προαιρετικά)

– Εφεδρικός συσσωρευτής δομοστοιχείου φωτός έκτακτης ανάγκης (3 τεμ.) EAN 4007841 006457 GR– 88 –

8. Συντήρηση και Φροντίδα

Το προϊόν δεν χρειάζεται συντήρηση.Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό). Ο λαμπτήρας φωτός έκτακτης ανάγκης πρέπει να συντηρείται τακτικά σύμφωνα με τις τοπικές προδιαγραφές. Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέ-πει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο, πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον. Μην απορρίπτετε άχρηστες συσκευές, συσσωρευ-τές/μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ούτε στο νερό. Οι συσσωρευτές/μπαταρίες θα πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.Μόνο για χώρες ΕΕ: Σύμφωνα με την Οδηγία RL 2006/66/EΚ πρέπει ελαττωμα-τικές ή άχρηστες μπαταρίες/συσσωρευτές ναανακυκλώνονται. Οι άχρηστοι πλέον συσσωρευτές/μπατα-ρίες μπορούν να επιστρέφονται στο κατάστημα αγοράς ή σε σημείο συλλογής βλαβερών υλών.

10. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών. Προβολή αξιώσεων: Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη. Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantieΕάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

11. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο ρα-διοεξοπλισμός RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S πληροί την οδηγία 2014/53/ΕΕ. Το πλή-ρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de ΚΑΤΑΣΚ ΕΥΑΣΤΗ

12. Tεχνικά δεδομένα

P1 S / P2 S / P3 S P1 S FLAT / P2 S FLAT Διαστάσεις (Ø x Β) P1S: Ø 280 × 110 mm P2S: Ø 320 × 120 mm, P3S: Ø 400 × 142 mm P1SFLAT: Ø 272 × 64 mm P2SFLAT: Ø 322 × 68 mm Τάση δικτύου 220 – 240V, 50/60Hz Υλικό PMMA (καπάκι) Ισχύς εισόδου (P

P2S (EM) WW:15,10W Αναμονή αισθητήρας (P

) 0,39 0,39 Ρεύμα δικτύου P1S: 230 V – 45 mA P2S: 230 V – 75 mA P3S: 230 V – 88 mA Συντελεστής ισχύος P1S: 0,91 P2S: 0,91 P3S: 0,93 Επιπλέον ικανόνητες μεταγωγής Φορτίο λαμπτήρα πυράκτωσης/αλογόνου 800 W Φορτίο LED / ΗΚΓ: 250 W (50 μονάδες c < 88 µF) Φωτεινή ροή (360°) P1S NW: 980lm P1S WW: 953lm P2S (EM) NW: 1.731lm P2S (EM) WW: 1.674lm P3S (EM) NW: 2.188lm P3S (EM) WW: 2.072lm P1SFLAT NW: 965 lm P1SFLAT WW: 942 lm P2S (EM) FLAT NW: 1.700lm P2S (EM) FLAT WW: 1.608lm Αποδοτικότητα P1S NW: 104lm/W P1S WW: 101lm/W P2S (EM) NW: 112lm/W P2S (EM) WW: 110,90lm/W P3S (EM) NW: 119lm/W P3S (EM) WW: 112,60lm/W P1SFLAT NW: 102,70 lm/W P1SFLAT WW: 100 lm/W P2S(EM)FLAT NW: 110 lm/W P2S(EM)FLAT WW: 106,50 lm/W Φωτεινή ροή φωτός ανάγκης 38Im Θερμοκρασία χρώματος PMMA 4.000K (ουδέτερο λευκό = NW) Γυαλί 3.000K (θερμό λευκό = WW) Δείκτης χρωματικής απόδοσης R

=82 Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: 60.000ώρες Χρωματική συνέπεια SDCM SDCM 3 Κατανομή φωτεινής έντασης J I H G 30 min+

Τεχνολογία υψηλής συχνότητας (HF) 5,8 GHz (αντιδρά ανεξάρτητα θερμοκρασίας στην παραμικρή κίνηση) Γωνία ανίχνευσης 360° με 160° γωνία ανοίγματος Ισχύς εκπομπής περ. 1mW Εμβέλεια Ø 1 – 8m Ρύθμιση χρόνου 5 δευτ. – 15 λεπ. Βασικό φως 10% GR– 90 – Ρύθμιση ευαισθησίας 2 – 2.000Lux Είδος προστασίας IP54 Κλάση προστασίας II Όρια θερμοκρασίας -10έως +40°C Τάξη ενεργειακής απόδοσης P1S: D P2S: D P3S: D

13. Tεχνικά δεδομένα συσσωρευτών

3 τεμ. Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Φόρτιση συσσωρευτή με περ. 23 mAh συνεχώς, δεν δημιουργείται αυτοθερμότητα Διάρκεια φόρτισης: 24 ώρες (διαρκής τάση δικτύου) Χωρητικότητα συσσωρευτή/διάρκεια φωτός ανάγκης : τουλάχ. 3 ώρες *1) *1) Η μέγιστη χωρητικότητα διασφαλίζεται μόνο εφόσον χρησιμοποιούνται οι συνημμένοι συσσωρευτές. Σημαντικό: Εάν η διάρκεια φωτισμού του δομοστοιχείου φωτός έκτακτης ανάγκης είναι μικρότερη των 3 ωρών, πρέπει να γίνει αντικατάσταση των συσσωρευτών.

14. Διαταραχές λειτουργίας αισθητήριου λαμπτήρα

Βλάβη Αιτία Βοήθεια Αισθητήριος λαμπτήρας χωρίς τάση ■ Ασφάλεια αντέδρασε, μη ενεργοποι- ημένη, διακοπή κυκλώματος ■ Βραχυκύκλωμα στο δίκτυο τροφο-

■ Ενδεχόμενος διακόπτης δικτύου

■ Ενεργοποίηση ασφάλειας, αντικα- τάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκι- μαστικό τάσης ■ Ελέγχετε συνδέσεις ■ Ενεργοποιείτε διακόπτη δικτύου Αισθητήριος λαμπτήρας δεν ενεργο-

■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Διακόπτης δικτύου ΕΚΤΟΣ ■ Ασφάλεια αντέδρασε ■ Νέα ρύθμιση ■ Ενεργοποιήστε ■ Ενεργοποίηση ασφάλειας, αντικατά- σταση, εν ανάγκη έλεγχος σύνδεσης Αισθητήριος λαμπτήρας δεν απενερ-

■ Διαρκούσα κίνηση εντός ορίων

■ Ελέγχετε όρια ανίχνευσης Αισθητήριος λαμπτήρας ενεργοποιείται χωρίς αντιληπτή κίνηση ■ Ασταθής εγκατάσταση λαμπτήρα ■ Υπήρξε κίνηση, αλλά δεν έγινε αντι- ληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.) ■ Κάνετε σταθερή εγκατάσταση

■ Ελέγχετε όρια ανίχνευσης Αισθητήριος λαμπτήρας δεν ενεργοποι- είται παρά την κίνηση ■ Γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ρύθμιση ορίων ανίχνευσης ■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Ελέγχετε όρια ανίχνευσης ■ Νέα ρύθμιση– 91 –

15. Διαταραχές λειτουργίας δομοστοιχείου φωτός έκτακτης ανάγκης

Βλάβη Αιτία Βοήθεια Πράσινη φωτοδίοδος ελέγχου φόρτισης LED δεν ανάβει ■ Δομοστοιχείο φωτός έκτακτης ανάγκης δεν ασφάλισε σωστά ■ Δεν υπάρχει τάση δικτύου ■ Φωτοδίοδοι LED φωτός έκτακτης ανάγκης με βλάβη ■ Ελέγχετε σύνδεση δικτύου ■ Αντικατάσταση συσσωρευτών ■ Ελέγχετε κατεύθυνση θέσης και πληρότητα συσσωρευτών Πράσινη φωτοδίοδος ελέγχου φόρτισης LED ΕΝΤΟΣ, φωτοδίοδοι φωτός έκτακτης ανάγκης LED δεν ανάβουν με πλήκτρο ■ Συσσωρευτές έχουν αδειάσει πολύ ■ Στοιχείο συσσωρευτών ελαττω-

■ Ελέγχετε σύνδεση δικτύου ■ Ελέγχετε κατεύθυνση θέσης και κατά- σταση φόρτισης συσσωρευτών Πράσινη φωτοδίοδος ελέγχου φόρτισης LED ΕΚΤΟΣ, ενεργοποιείται με πάτημα πλήκτρου μαζί με φωτοδιό- δους φωτός έκτακτης ανάγκης LED ■ Λάθος ή ελλειπής τοποθέτηση συσσωρευτών ■ Ελέγχετε κατεύθυνση θέσης και πληρότητα συσσωρευτών. Εν ανάγκη αντικατάσταση συσσωρευτών Φωτοδίοδοι φωτός έκτακτης ανάγκης LED σβήνουν πάλι με πάτημα πλήκτρου "test" ■ Συσσωρευτές άδειοι ή ελαττωμα-
