用户手册 RS PRO P3 S STEINEL

- 版权所有。未经我方批准禁止翻印或摘录。

- 保留技术更改的权利。

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
• 安装感应灯时涉及电源电压的相关工作。
  因此必须根据国内通用的安装规定和连接条件执行专业安装工作。(例如: DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
• 只能使用原装备件。
• 维修工作只允许由专业人员实施。
• 该灯的光源不能更换；如须更换光源 (如在其使用寿命结束时)，更换整个灯。

• 带运动检测器的传感器壁灯/吸顶灯。因探测灵敏，在室外区域仅可限制使用
• 组合的应急灯带有单独的电池和传感器功能，在断电时自动持续接通一盏符合 EN 60598-2-22 的 LED 应急灯，可持续3 小时。(P2/P3)

提示：

在安装期间，请您确保与无线局域网路由器或接入点保持至少3m的距离。

集成式高频感应器可发射高频电磁波(5.8 GHz)并接收其反射波。即使灯感应范围内发生极小幅度的移动，感应器也能感知到反射波变化。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。

提示：

高频感应器高频功率约为 1 mW - 仅相当于手机或微波炉发射功率的千分之一。

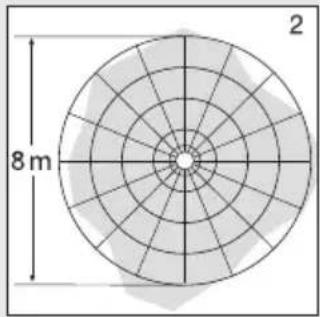

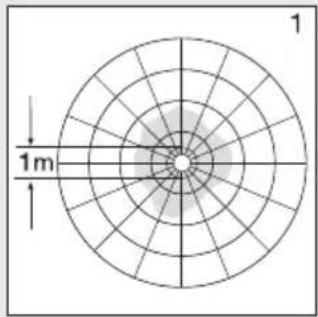

天花板安装时的感应范围：

1) 最小有效距离 ( 1 m)
2) 最大有效距离 ( 8 m)

1 1m

8 m 2

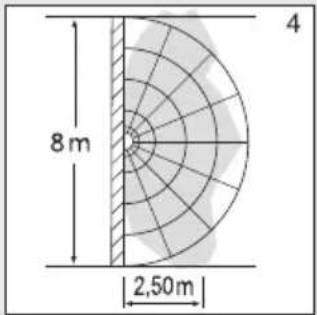

墙面安装时的感应范围：

3) 最小有效距离 ( 1 m)
4) 最大有效距离 ( 8 m)

1m 3

8 m 2,50 m 4

供货范围 P1 / P1 FLAT / P2 / P2 FLAT (图 1.1 / 1.2)

-感应灯
-3个垫圈
- 2个插孔挡板

应急灯 P3 的供货范围（图 1.3）

• 感应灯
  -3个垫圈
• 2 个插孔挡板
• 1 个应急灯模块 (EM)
• 3 节电池

产品尺寸 P1/P2/P3（图 1.4）

P1 FLAT / P2 FLAT 的产品尺寸（图 1.5）

设备概览

• RS PRO LED P1 / P1 FLAT (图 1.6)
• RS PRO LED P2 / RS PRO LED P2 FLAT /
  RS PRO LED P3 (图 1.7)
• RS PRO LED P2 应急灯 (EM) /
  RS PRO LED P2 应急灯 (EM) /
  RS PRO LED P3 应急灯 (EM) (图 1.8)
• RS PRO LED 应急灯模块 (EM) (图 1.9)

A 电解液
B 光敏元件
C 高频感应器
D 连接端子
E 密封塞
F 插孔挡板
G 基本照明设置
H 时间设置
1 有效距离设置
J 亮度设置

K 应急灯模块（可选）

L LED状态指示灯

M "测试" 按钮

N 光强分布（图 1.10）

4. 电气连接

电路图（图 1.1）

电源供电线由一根三芯电缆构成：

L = 火线（通常为黑色、褐色或灰色）

N = 零线（通常是蓝色）

PE = 保护线（绿色/黄色）

↓ = 切换的火线（通常为黑色，棕色或者灰色）

如有疑问，务必请您用电压检查表核查电缆；接着重新断电。火线(L)，(↓)以及零线(N)连接在接线端子上。

重要事项：

一旦混淆接线，以后则将在仪器中或在保险箱中导致短路。此种情况下须辨别每一根电缆并重新连接。电源供电线上自然可以安装一个电源开关，以便送电和断电(使用时无应急灯模块)。

连接调光器会导致感应灯损坏。

提示：

不要直接接触 LED 灯。

提示：

此灯具的光源不可替换。如须更换光源(如在其使用寿命结束时)，更换整个灯。

LED LED

5. 安装

• 检查所有构件是否受损。
• 损坏时禁止使用产品。
• 安装传感器灯时必须注意将其无振动地固定。
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。
• 若是明线安装款，则不适合安装在天花板上。(图 2.1)

安装步骤

• 切断供电 (图 1.1)。
• 从机壳上取下盖罩 (图 2.2)。
• 标记钻孔 (图 2.3)。
• 钻孔和放入膨胀螺栓 (图 2.4)。
• 打开馈电线的密封塞 (图 2.5)
• 暗装引线安装 (图 2.6)。
• 明装引线安装 (图 2.7)。
• 连接接线电缆 (图 2.8-2.9)。
• 取下应急灯模块 (图 2.10)。
• 更换电池 (图 2.11)。
• 接通电源 (图 2.12)。
• 进行设置 “6.功能”
• 更换盖罩 (图 2.12)。

6. 功能

出厂设置

• 亮度设置 2,000 Lux
• 有效距离设置 8m
• 时间设置 5 秒
• 基本照明灯功能 关

该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在10秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

设置调节器（图 3.2）

亮度设置 (响应阈值) (J)

灯具所需的响应阈值可在2至2,000 Lux之间进行无级调节。
- 设置调节器调到 + = 日光模式（与亮度无关）
- 设置调节器调到 - = 夜间模式（大约 2 Lux）

调节检测范围以及在日光模式下进行功能测试时，设置调节器必须位于 +。

有效距离设置 (灵敏度) (I)

有效距离这一概念是指安装在2.5米高度上时产生的大约呈圆形的探测范围直径。

• 调节器 + = 最大有效距离为 8 m
• 调节器 - = 最小有效距离为 1 m

时间设定 (延时) (H)

灯具所需的照明时长可在约 5 秒到 15 分钟之间进行无级调节。通过该时间结束前所探测到的每次运动，重新启动时钟。

• 调节器 + = 约 15 分钟
• 调节器 - = 约 5 秒

提示：每次关闭灯后，新的移动感应会中断约1秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

设置感应范围和进行功能测试时，建议设置最短时间。

基本照明灯功能 (G)

当达到设定的亮度值时，基本照明灯功能以约10%的光效率进行照明。通过在感应范围内的移动，灯在设置的时间内以100%的亮度开启。经过设定的时间段后，灯完全关闭。如果仍然达到设定的亮度值，基本照明灯再次开启。

• 调节器设置为 = 基本照明灯开
• 调节器设置为 Off=基本照明灯关
• 调节器设置为 10 min = 基本照明灯亮 10 分钟
• 调节器设置为 30 ~min = 基本照明灯亮 30 分钟

当低于亮度阈值时，基本照明灯

开。激活日光模式时，基本照明灯始终开。基本照明灯每小时关闭一次，以便测量环境亮度。短暂关闭后基本照明灯重新开启。

长亮功能

如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：

长亮灯模式（图 6.3）

1）打开长亮灯：

开关执行2次关和开。将灯设置为4小时的长亮灯。然后灯将重新自动切换至传感器模式

2）关闭长亮灯：

开关执行1次关和开。灯关闭或切换至感应器模式。

重要：

必须在0.2至1秒的范围内执行开启过程。

通过插入附带的插孔挡板，可在四个方向上缩短有效距离。(图 3.4)

应急灯模块操作

在使用前务必进行应急灯测试。

• 按下“test（测试）”按钮，应急灯LED亮起。
• 松开“测试”键，应急灯LED关。
• 可选的附加测试：切断灯的供电。
• 必须接通应急灯模块。
• 应急灯模块在灯具正常使用时可以更换。
• LED状态指示灯在使用应急灯模块后以及执行了应急灯测试时必须始终亮起。可选的附加测试以及断电不能替代使用“测试”键所进行的测试。

应急灯模块故障

绿色 LED 充电指示灯不亮：

• 应急灯模块未正确嵌入
• 检查电源连接
• 检查蓄电池的插入方向以及蓄电池的充电状态

绿色LED充电指示灯亮，按“测试”键时应急灯LED未接通：

蓄电池放电过多
- 蓄电池组损坏或插入错误
- 检查电源连接
- 检查蓄电池的插入方向和充电状态，必要时更换充电电池

绿色 LED 充电指示灯关，与应急灯 LED 同时按键时接通

- 检查蓄电池的插入方向以及蓄电池的充电状态

应急灯 LED 在操作按钮时一并重新熄灭

• 蓄电池电量用完或损坏
• 检查应急灯模块的电源线，绿色 LED 充电指示灯必须亮起

7. 配件（可选）

- 应急灯备用充电电池（3节）EAN 4007841 006457

8. 维护和保养

产品免维护。

照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。

必须按照各个国家的具体规定对应急灯进行定期维护。

重要信息：操作设备无法更换。

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅限欧盟地区：

根据适用的关于废旧电子设备和电子元件欧洲指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

不得将旧设备、蓄电池/电池掷入家庭垃圾、火或水中。应收集、回收蓄电池/电池，或将其以环保方式进行回收处理。

仅适用于欧盟国家：

必须按照指令 RL 2006/66/EG 收集损坏和电量耗尽的充电电池/电池。无法再使用的充电电池/电池组可交至商家收集点或有害物质收集处。

10. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔:

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25A Huadu Mansion, No.828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页

www.steinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线+86 21 5820 4486。

5年厂商质保

11. 一致性声明

STEINEL GmbH 特此声明，RS PRO LED P1 S / RS PRO LED P1 S FLAT / RS PRO LED P2 S / RS PRO LED P2 S FLAT / RS PRO LED P3 S 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

1. 技术参数

尺寸(ØxT) P1 S: Ø280 x 110mm	P1 S / P2 S / P3 S P1 S FLAT / P2 S FLATmP2 S: Ø320 x 120 mm,P3 S: Ø400 x 142 mm	P1 S FLAT: Ø272 x 64mmP2 S FLAT: Ø322 x 68mm
电源电压220-240V,50/60Hz
材质聚甲基丙烯酸甲酯PMMA(盖罩)
功率消耗(Pon) P1 S: NW: 9.40W	P1 S: WW: 9.40WP2 S (EM) NW: 15.40 WP2 S (EM) WW: 15.10 WP3 S (EM) NW: 18.40 WP3 S (EM) WW: 18.40 W	P1 S FLAT NW: 9.40WP1 S FLAT WW: 9.40WP2 S (EM) FLAT NW: 15.40 WP2 S (EM) WW: 15.10 W
传感器待机(Psb) 0.39 0.39
电源电流P1 S: 230 V-45mA	P2 S: 230 V-75 mAP3 S: 230 V-88 mA
功率系数P1 S: 0.91	P2 S: 0.91P3 S: 0.93
额外负载功率:白炽灯/卤素灯负载	800 WLED/EVG 负载:250 W(50件c<88μF)
光通量(360°) P1 S NW: 980 lm	P1 S WW: 953 ImP2 S (EM) NW: 1,731 ImP2 S (EM) WW: 1,674 ImP3 S (EM) NW: 2,188 ImP3 S (EM) WW: 2,072 lm	P1 S FLAT NW: 965 ImP1 S FLAT WW: 942 ImP2 S (EM) FLAT NW: 1,700 ImP2 S (EM) FLAT WW: 1,608 lm
能效P1 S NW: 104 lm/W	P1 S WW: 101 lm/WP2 S (EM) NW: 112 lm/WP2 S (EM) WW: 110.90 lm/WP3 S (EM) NW: 119 lm/WP3 S (EM) WW: 112.60 lm/W	P1 S FLAT NW: 102.70 lm/WP1 S FLAT WW: 100 lm/WP2 S (EM) FLAT NW: 110 lm/WP2 S (EM) FLAT WW: 106.50 lm/W
紧急照明灯的光通量38 lm
色温PMMA 4,000 K(中性白=NW)	玻璃3,000 K(暖白=NW)
显色指数:R	a=82
平均额定使用寿命	L70B50在25°C时:60,000小时
SDCM的颜色一致性	SDCM 3
光强分布
高频技术5.8GHz(不受温度影响,	可以对最微小的移动作出反应)
感应角度360°时160°开口角度
发射功率约1mW
有效距离	Ø1-8m
时间设置5s-15min
底灯10%亮度设置2至2,000 Lux
保护形式IP54
防护等级II
温度范围-10至+40°C
能效等级P1 S: D	P2 S: DP3 S: D	P1 S FLAT NW: EP1 S FLAT WW: EP2 S FLAT NW: DP2 S FLAT WW: D

13. 蓄电池技术参数

3 节 Panasonic NiMh, HHR 80AAAB, 1.2 V/750 mAH, AAA

使用约 23mAh 的电流给蓄电池持续充电，不会自体发热

充电时间：24 h（稳定电源电压）

充电电池容量/紧急照明时长：至少3h*1)

*1) 仅当使用附带的充电电池时，才能保证达到电池最大容量。

重要：当紧急照明模块的照明时长低于 3h 时，必须更换所使用的充电电池。

14. 传感器灯运行故障

故障原因补救办法

感应灯无电压■保险丝已熔断,未接通,断线		■接通、更换保险丝;打开电源开关;使用试电笔检查电线
	■电源线短路	■检查接口
	■电源开关可能已关闭	■打开电源开关
感应灯无法打开■亮度设置选择错误		■重新设置
	■电源开关关闭	■接通
	■保险丝已熔断	■接通、更换保险丝,必要时检查接头
感应灯无法关闭	■在感应范围内持续运行	■检查范围
未检测到移动,但感应灯打开■灯未牢固安装		■紧固壳体
	■存在运动物体,但感应器未发现(如墙后的移动,靠近灯的小物体的移动等)	■检查范围
发生移动,但感应灯无法打开	■为将干扰降低到最低限度而抑制了快速运动或者探测范围设置得太小	■检查范围
	■亮度设置选择错误	■重新设置

15. 应急灯模块故障

故障 原因 补救办法

绿色LED充电指示灯不亮■应急灯模块未正确嵌入■无电源电压■应急灯损坏	■检查电源连接■更换电池■检查蓄电池的插入方向以及蓄电池的充电状态
绿色充电指示灯LED开,按键后应急灯LED未接通■蓄电池放电过多■充电电池组已损坏	■检查电源连接■检查蓄电池的插入方向以及蓄电池的充电状态
绿色LED充电指示灯关,与应急灯LED同时按键时接通■充电电池使用错误或数量不足	■检查蓄电池的插入方向以及蓄电池的充电状态。必要时更换充电电池
按下“测试”键时,应急灯LED立即关闭■蓄电池电量用完或损坏	■检查应急灯模块的电源线,绿色充电指示灯LED必须亮起
