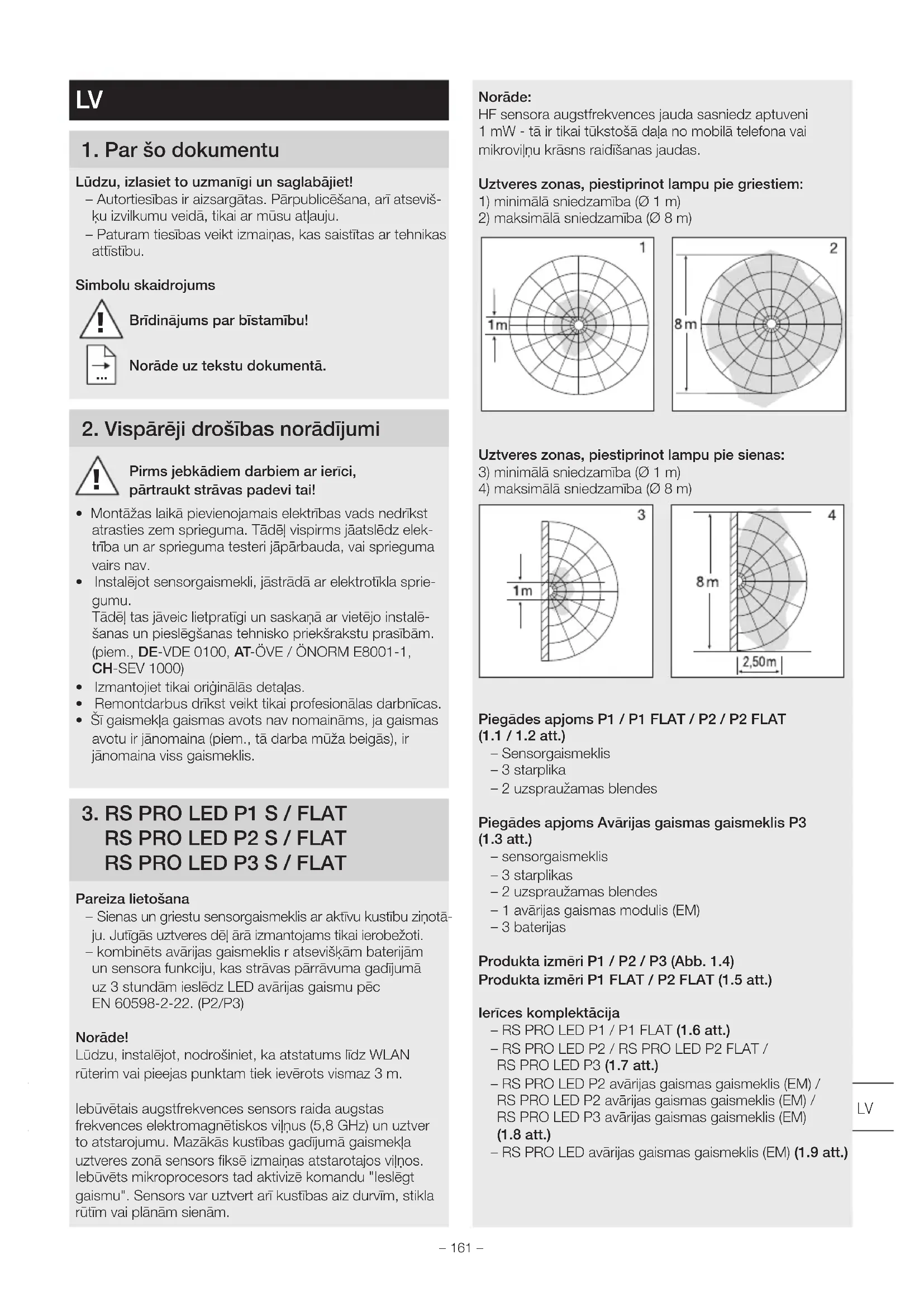

LIETOŠANAS INSTRUKCIJA RS PRO P3 S STEINEL

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atseviš-ķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību! Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai! • Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elek-trība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav. • Instalējot sensorgaismekli, jāstrādā ar elektrotīkla sprie-gumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalē-šanas un pieslēgšanas tehnisko priekšrakstu prasībām. (piem., DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)• Izmantojiet tikai oriģinālās detaļas.• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.• Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

3. RSPROLEDP1S /FLAT

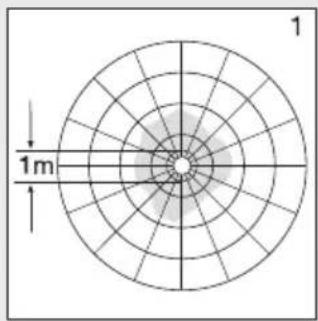

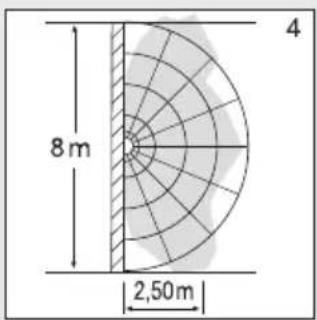

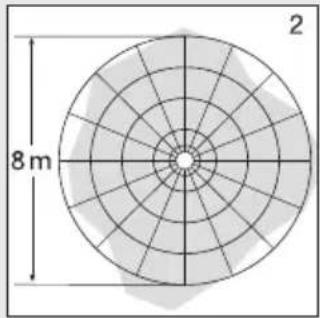

Pareiza lietošana – Sienas un griestu sensorgaismeklis ar aktīvu kustību ziņotā-ju. Jutīgās uztveres dēļ ārā izmantojams tikai ierobežoti. – kombinēts avārijas gaismeklis r atsevišķām baterijām un sensora funkciju, kas strāvas pārrāvuma gadījumā uz 3stundām ieslēdz LED avārijas gaismu pēc EN 60598-2-22. (P2/P3)Norāde!Lūdzu, instalējot, nodrošiniet, ka atstatums līdz WLAN rūterim vai pieejas punktam tiek ievērots vismaz 3 m.Iebūvētais augstfrekvences sensors raida augstas frekvences elektromagnētiskos viļņus (5,8GHz) un uztver to atstarojumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmaiņas atstarotajos viļņos. Iebūvēts mikroprocesors tad aktivizē komandu "Ieslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām.

LV– 162 – A Elektronikas korpuss B Gaismas sensors C Augstfrekvences sensors D Pieslēguma aizspiednis E Blīvaizbāznis F Uzspraužams nosegs G Pamata gaismas iestatījums H Laika iestatīšana I Darbības rādiusa izvēle J Krēslas sliekšņa iestatījums K Avārijas gaismas modulis (opcionāli) L Statusa LED M "Test" slēdzis Gaismas stipruma sadalījums (1.10 att.)

4. Elektriskais pieslēgums

Slēgumu plāns (1.1. att.) Tīkla pievadvadu veido 3 dzīslu kabelis: L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) = pieslēgta fāze (parasti melns, brūns vai pelēks) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze (L), ( ), kā arī nulles vads (N) tiek pieslēgti savienotājkopnei. Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu ierī- cē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Tīkla pieva- dvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai (izmantojot avārijas gaismas moduli). Pieslēgšana pārslēgam izraisa sensorgaismekļa bojājumus. Norāde! Nepieskarieties LED. Norāde! Šī gaismekļa gaismas avots nav nomaināms. Ja šis gaismas avots ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Montējot sensora gaismekli, uzmanība pievēršama tam, lai tas tiktu piestiprināts stabili.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu

• Nav piemērots montāžai pie griestiem ar pievadu virs apmetuma. (2.1 att.) Montāžas soļi

• Atslēdziet elektrības apgādi (1.1. att.).

• Atvienojiet nosedzošo haubi no korpusa (2.2. att.)

• Atzīmējiet urbuma vietas (2.3. att.)

• Izurbiet caurumus un ievietojiet dībeļus (2.4. att.)

• Izduriet blīvbāzni tīkla vadam (2.5. att.)

• Izņemiet avārijas gaismas moduli (2.10. att.)

• Veiciet iestatīšanu ➜ "6. Funkcijas"

Rūpnīcas iestatījumi – Krēslas iestatījums 2.000 luksi – Sniedzamības iestatījums 8 m – Laika iestatījums 5 sekundes – Bāzes gaismas funkcija Izsl. Pēc tam, kad ir uzmontēts korpuss un ir veikts tīkla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatācija. Gaismekļa manuālā lietošanā, izmantojot gaismas slēdzi, tas ieslēgšanās fāzē izslēdzas pēc 10s un pēc tam ir aktīvs sensora darbībai. Atkārtota gaismas slēdža izmantošana nav vajadzīga. Iestatīšanas slēdzis (3.2. att.) Krēslas sliekšņa iestatījums (reakcijas slieksnis) (J) Vēlamo gaismekļa reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 2.000luksiem. – Iestatīšnas slēdzis iestatīts uz + = dienasgaismas režīms (atkarībā no apgaismojuma) – Iestatīšanas slēdzis iestatīts uz – = aptumšošanas režīms (apm. 2 luksi) Iestatot uztveres lauku un pārbaudot gaismekļa darbību die- nasgaismā, iestatījumu regulatoram jābūt pagrieztam pret +. Sniedzamības iestatīšana (jūtīgums) (I) Ar jēdzienu „sniedzamība“ tiek saprasts apļveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,5m augstumā. – Iestatīšanas slēdzis + = maks. sniedzamība 8m – Iestatīšanas slēdzis – = min. sniedzamība 1m Laika iestatīšana (pēcdarbības laiks) (H) Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5s līdz maks. 15min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. – Iestatījumu regulators + = apm. 15minūtes – Iestatījumu regulators – = apm. 5sekundes Norāde: Pēc katras gaismekļa izslēgšanās uz apm. 1s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gais- meklis, uztverot kustību, atkal var ieslēgt gaismu. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.– 163 – Bāzes gaismas funkcija (G) Bāzes gaismas funkcija piedāvā apgaismojumu ar aptuveni 10% apgaismojuma jaudas, ja tiek sasniegta iestatītā gaišuma vērtība. Kustības gadījumā uztveres zonā gaisma tiek ieslēgta uz iestatīto laiku ar 100% gaismas jaudu. Pēc iestatītā laika beigām gaisma pilnībā izslēdzas. Ja iestatītā gaišuma vērtba joprojām nav sasniegta, pamata gaisma atkal tiek ieslēgta. – Iestatījumu regulators uz = pamata gaisma IESL. – Iestatījumu regulators uz O= pamata gaisma IZSL. – Iestatījumu regulators uz 10 min = pamata gaisma 10minūtes – Iestatījumu regulators uz 30 min = pamata gaisma 30minūtes Pamata gaisma ir IESL., kad gaišuma slieksnis tiek pār- kāpts. Aktivēta dienas režīma gadījumā, pamata gaisma vienmēr ir IESL. Pamata gaisma izslēdzas ik stundu, lai izmērītu apkārtējās telpas gaišumu. Pēc neilga laika pamata gaisma atkal ieslēdzas. Ilgstošas gaismas funkcija Ja tīkla pievadā tiek instalēts alternatīvs tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespējamas šādas funkcijas: Ilgstoša apgaismojuma režīms (3.3. att.)

1) Ieslēgt ilgstošo apgaismojumu:

Slēdzis 2×IZSL. unn IESL. Gaismeklis tiek iestatīts 4stundu ilgstošā apgaismojuma režīmā. Beigās gais- meklis automātiski atkal pāriet uz sensora režīmu.

2) Izslēgt ilgstošo apgaismojumu:

Slēdzis 1×IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā. Svarīgi! Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei. Ievietojot pievienotās blendes, iespējams samazināt snie- dzamībučetros virzienos. (3.4. att.) Avārijas gaismas moduļa lietošana Pirms lietošanas obligāti veiciet avārijas gaismas testu.

• Nospiediet taustiņu "test", avārijas gaismas LED IESL.

• Atlaidiet taustiņu "test", avārijas gaismas LED IZSL.

• opcionāls papildu tests: atvienojiet gaismeklim barošanu.

• Avārijas gaismas modulim ir jāieslēdzas.

• Avārijas gaismas modulis ir nomaināms gaismekļa parastās darbības laikā.

• Statusa LED pēc avārijas gaismas moduļa pievienoša- nas, arī izpildot avārijas gaismas testu, vienmēr jāspīd. Opcionāls papildu tests, atvienošana no barošanas, neaizstāj pārbaudi ar "testa" taustiņu. Avārijas gaismas moduļa traucējumi Nedeg zaļā uzlādes kontroles LED – Avārijas gaismas modulis nav kārtīgi nofiksējies

• Pārbaudiet tīkla pieslēgumu

• Pārbaudiet akumulatoru ievietošanas virzienu un to skaitu Zaļā uzlādes kontroles LED IESL., avārijas gaismas LED neieslēdzas ar taustiņu "test". – Ir notikusi pārāk dziļa akumulatoru izlāde – Akumulatora šūna ir bojāta vai tas ir nepareizi ievietots

• Pārbaudiet tīkla pieslēgumu

• Pārbaudiet akumulatoru ievietošanas virzienu un to uzlādes stāvokli Uzlādes kontroles zaļā LED IZSL., ieslēdzas, nospiežot taustiņu, kopā ar avārijas gaismas LED

• Pārbaudiet akumulatoru ievietošanas virzienu un to skaitu Avārijas gaismas LED, nospiežot taustiņu, uzreiz atkal izslēdzas – Akumulatori ir tukši vai bojāti

• Pārbaudiet avārijas gaismas moduļa tīkla pieslēgumu, jāspīd zaļajai uzlādes kontroles LED

7. Piederumi (pēc izvēles)

Izstrādājumam apkope nav nepieciešama. Ja gaismeklis ir netīrs, noslaukiet to ar mitru drānu (bez tīrīšanas līdzekļiem). Avārijas gaismekļa apkope ir jāveic regulāri saskaņā ar konkrētās valsts priekšrakstiem. Svarīgi! Bateriju ierīce nav nomaināma.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesī- bās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. Neizmetiet vecas ierīces, akumulatorus un baterijas sadzīves atkritumos, ugunī vai ūdenī. Akumulatori/ baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi draudzīgā veidā. LV– 164 –Tikai ES valstīm: Saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2006/66/EK bojātie vai izlietotie akumulatori/baterijas ir jāpārstrādā. Neizmantojamus akumulatorus/baterijas var nodot tirdzniecības vietās vai kaitīgi vielu savākšanas punktos.

10. Ražotāja garantija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5gadu garantiju nevaino-jamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatā-cijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.Sūdzību iesniegšana: Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosū-tiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem.Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantieJa Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 0037129460997.

11. Atbilstības deklarācija

Ar šo STEINEL GmbH deklarē, ka radioiekārta RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: www.steinel.de

=82 Vidējs dzīves ilgums L70B50 pie 25°C: > 60.000h Krāsas konstistence SDCM SDCM 3 Gaismas stipruma sadalījums J I H G 30 min+

Augstfrekvences tehnika 5,8 GHz (neatkarīgi no temperatūras reaģē uz vismazāko kustību) Uztveres leņķis 360°, ar 160° lielu atveres leņķi Raidjauda apm. 1mW Sniedzamība Ø 1 – 8m Laika iestatīšana 5s – 15min Pamata gaisma 10% Krēslas sliekšņa iestatījums 2 – 2.000 luksi LV– 166 – Aizsardzības veids IP54 Aizsargklase II Temperatūras amplitūda -10 līdz +40°C Enerģijas efektivitātes klase P1S: D P2S: D P3S: D

3 gab. Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Akumulatora uzlāde ar apm. 23 mAh nepārtraukti, pašuzsilde nerodas Uzlādes laiks: 24 h (ilgstošs elektrotīkla spriegums) Akumulatora kapacitāte/Avārijas gaismas ilgums : vismaz 3 h *1) *1) Maksimālā kapacitāte tiek nodrošināta tikai tad, kad tiek izmantoti kopā ar ierīci piegādātie akumulatori. Svarīgi! Kad avārijas gaismas moduļa degšanas ilgums ir īsāks par 3 h, ir jānomaina izmantotie akumulatori.

14. Sensorgaismekļa darbības traucējumi

Traucējumi Cēlonis Risinājums Sensorgaismeklim netiek pievadīta strāva ■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads ■ Īssavienojums tīkla pievadvadā ■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Pārbaudīt pieslēgumus ■ Ieslēdziet tīkla slēdzi Sensorgaismeklis neieslēdzas ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ IZSLĒGTS tīkla slēdzis ■ Drošinātājs ir izslēdzies ■ Iestatiet no jauna ■ Ieslēdziet ■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu Sensorgaismeklis neizslēdzas ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet uztveres zonu Sensorgaismeklis ieslēdzas bez acīmredzama iemesla ■ Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām ■ Kustība ir bijusi, bet sensors to nav atpazinis (kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c.) ■ Stingri uzmontējiet korpusu ■ Pārbaudiet uztveres zonu Sensorgaismeklis neieslēdzas, neskatoties uz kustību ■ Ātras kustības netiek uztvertas, lai mazinātu traucējumus, vai arī ir uzstādīts pārāk mazs uztveres lauks ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ Pārbaudiet uztveres zonu ■ Iestatiet no jauna

15. Avārijas gaismas moduļa darbības traucējumi

Traucējumi Cēlonis Risinājums Nedeg zaļā uzlādes kontroles LED ■ Avārijas gaismas modulis nav kārtīgi nofiksējies ■ nav tīkla sprieguma ■ LED avārijas gaisma ir bojāta ■ Pārbaudiet tīkla pieslēgumu ■ Nomainiet akumulatorus ■ Pārbaudiet akumulatoru ievietošanas virzienu un to skaitu Zaļā uzlādes kontroles LED IESL., avārijas gaismas LED neieslēdzas ar taustiņu. ■ Ir notikusi pārāk dziļa akumulatoru izlāde ■ Akumulatora šūna ir bojāta ■ Pārbaudiet tīkla pieslēgumu ■ Pārbaudiet akumulatoru ievietošanas virzienu un to uzlādes stāvokli Uzlādes kontroles zaļā LED IZSL., ieslēdzas, nospiežot taustiņu, kopā ar avārijas gaismas LED ■ Akumulatori ir ievietoti nepareizi vai tie nav pilnīgi ■ Pārbaudiet akumulatoru ievietošanas virzienu un to skaitu Pēc vajadzības nomainiet akumulatorus Avārijas gaismas LED, nospiežot taustiņu "test", uzreiz atkal izslēdzas ■ Akumulatori ir tukši vai bojāti ■ Pārbaudiet avārijas gaismas moduļa tīkla pieslēgumu, jāspīd zaļajai uzlādes kontroles LED LV– 168 – то. Микропроцесор издава команда за включване на осветлението. Засичане през врати, стъкла или тънки стени е възможно.
