NAUDOJIMO INSTRUKCIJA RS PRO P3 S STEINEL

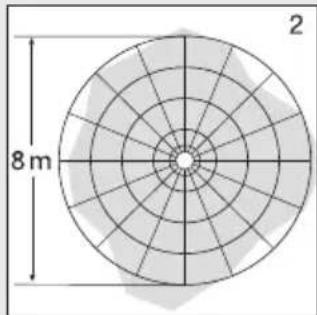

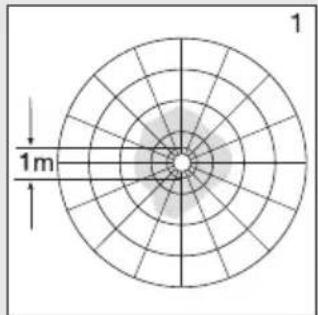

2) maksimalus veikimo nuotolis (Ø 8m)

4) maksimalus veikimo nuotolis (Ø 8m)

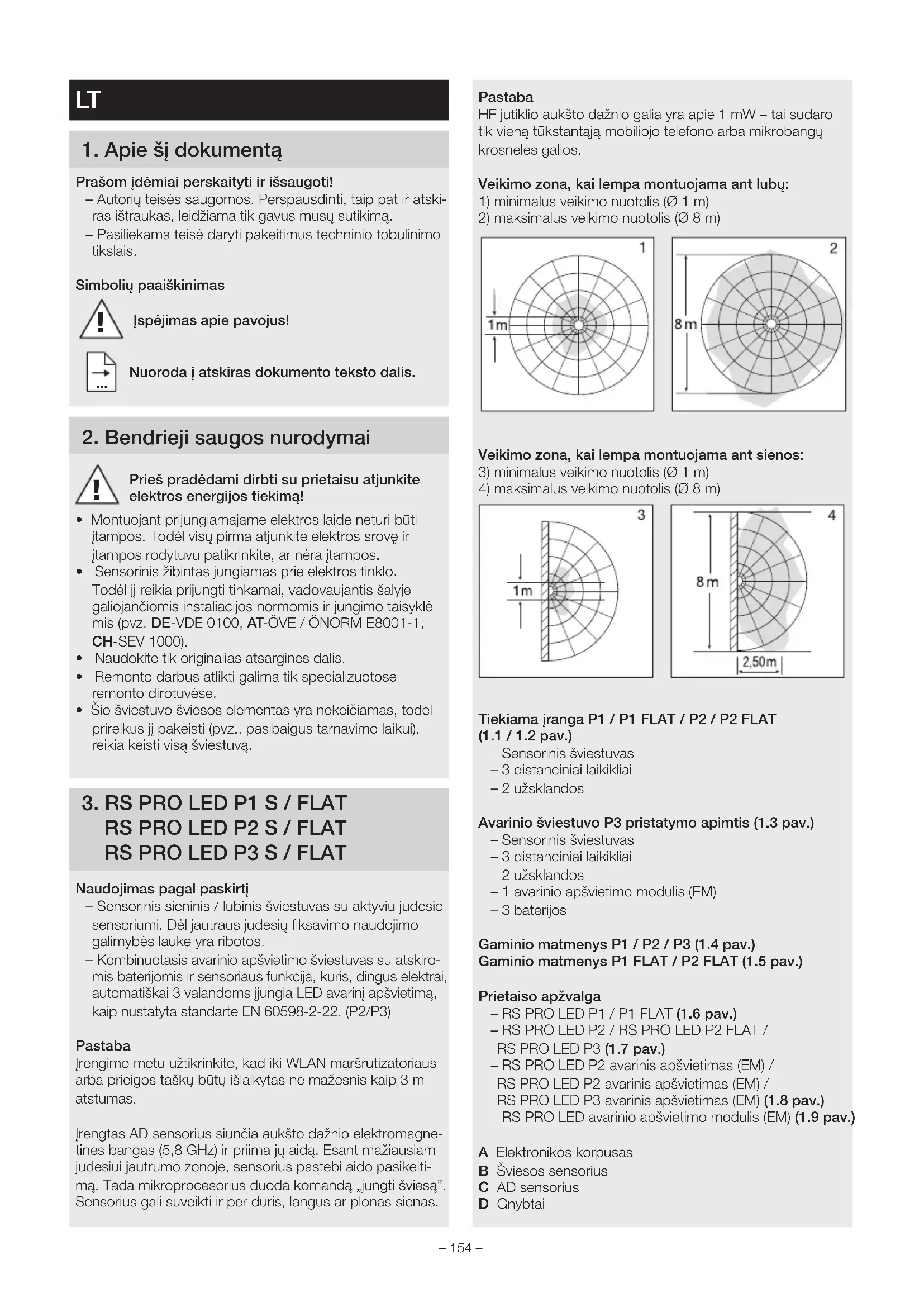

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atski- ras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklė- mis (pvz. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000).

• Naudokite tik originalias atsargines dalis.

• Remonto darbus atlikti galima tik specializuotose remonto dirbtuvėse.

• Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.

Naudojimas pagal paskirtį – Sensorinis sieninis / lubinis šviestuvas su aktyviu judesio sensoriumi. Dėl jautraus judesių fiksavimo naudojimo galimybės lauke yra ribotos. – Kombinuotasis avarinio apšvietimo šviestuvas su atskiro- mis baterijomis ir sensoriaus funkcija, kuris, dingus elektrai, automatiškai 3 valandoms įjungia LED avarinį apšvietimą, kaip nustatyta standarte EN 60598-2-22. (P2/P3) Pastaba Įrengimo metu užtikrinkite, kad iki WLAN maršrutizatoriaus arba prieigos taškų būtų išlaikytas ne mažesnis kaip 3 m atstumas. Įrengtas AD sensorius siunčia aukšto dažnio elektromagne- tines bangas (5,8GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti- mą. Tada mikroprocesorius duoda komandą „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. !– 155 – E Sandarinimo kamštis F Įkišamas dangtelis G Bazinio apšvietimo nustatymai H Švietimo trukmės nustatymas I Jautrumo zonos nustatymas J Prieblandos lygio nustatymas K Avarinio apšvietimo modulis (pasirinktinis) L Būklės LED M Mygtukas „test“ Šviesos intensyvumo pasiskirstymas (1.10 pav.)

Sujungimo schema (1.1pav.) Įvadą sudaro trijų laidų kabelis: L = fazė (dažniausiai juodas arba rudas laidas) N = nulinis laidas (dažniausiai mėlynas) PE = apsauginis laidas (žalias / geltonas) = įjungta fazė (dažniausiai juodas, rudas arba pilkas) Jei kyla abejonių, laidus patikrinkite įtampos rodytuvu; po to atjunkite srovę. Fazės (L), ( ) ir neutralus laidas (N) jungiami prie jungiamojo gnybto. Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įva- de galima įrengti įjungimo ir išjungimo jungiklius (naudojant be naktinio apšvietimo modulio). Prijungę prie apšvietimo reguliatoriaus sugadinsite sensorinį šviestuvą. Pastaba: LED liesti negalima. Pastaba: šio šviestuvo šviesos elementai yra nekeičiami. Jeigu reikia pakeisti šviestuvo šviesos elementą (pvz., pasi- baigus jo tarnavimo laikui), reikia keisti visą šviestuvą.

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibraci- jos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą.

• Netinka montuoti prie lubų su virštinkiniu maitinimo kabeliu. (2.1 pav.) Montavimo eiga

• Išjunkite elektros energijos tiekimą (1.1 pav.).

• Atskirkite dangtelį nuo korpuso (2.2 pav.).

• Pažymėkite gręžimo skyles (2.3 pav.).

• Išgręžkite skyles ir įkiškite kaiščius (2.4 pav.).

• Pradurkite sandarinimo kaištį tinklo įvadui (2.5 pav.).

• Potinkinis montavimas (2.6 pav.).

• Virštinkinis montavimas (2.7 pav.).

• Prijunkite jungiamuosius laidus (2.8–2.9 pav.).

• Išimkite avarinio apšvietimo modulį (2.10 pav.).

• Pakeiskite baterijas (2.11 pav.).

• Įjunkite elektros energijos tiekimą (2.12 pav.).

• Atlikite nustatymus ➜ „6. Veikimas“.

• Uždėkite dangtelį (2.12 pav.).

Gamyklos nustatymas – Prieblandos lygio nustatymas: 2.000 liuksų – Jautrumo zonos ilgio nustatymas: 8m – Švietimo trukmės nustatymas: 5 s – Bazinis apšvietimas: Išjungtas Pritvirtinus korpusą ir prijungus elektros kabelius, šviestuvą galima įjungti. Įjungus prožektorių šviesos jungikliu rankiniu būdu šviestuvas po 10sekundžių išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti jungiklio nebūtina. Nustatymo reguliatorius (3.2 pav.) Šviesos stiprio nustatymas (jutiklio suveikimo slenkstis) (J) Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2.000liuksų. – Nustatymo reguliatorius ties + = dienos šviesos režimas (nepriklauso nuo apšvietimo) – Nustatymo reguliatorius ties – = prieblandos režimas (maždaug 2 liuksai). Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties +. Veikimo nuotolio reguliavimas (jautrumas) (I) Veikimo nuotolis – tai maždaug apskritimo formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2,5m aukštyje. – Nustatymo reguliatorius + = maks. jautrumo zonos ilgis

Švietimo trukmės nustatymas (inercinio veikimo laikas) (H) Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5sekundžių iki maks. 15minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. – Nustatymo reguliatorius + = maždaug 15minučių – Nustatymo reguliatorius – = maždaug 5sekundžių Pastaba Kaskart šviestuvui išsijungus naujas judesys gali būti užfik- suotas tik maždaug po 1sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. LT– 156 – Norint nustatyti jautrumo zoną ir patikrinti funkcijas reko- menduojama pasirinkti trumpiausią laiką. Bazinis apšvietimas (G) Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti maždaug 10% šviesos galingumo, kai pasiekiama nustatyta apšvietimo reikšmė. Užfiksavus judesį jautrumo zonoje, apšvietimas nustatytam laikui įjungiamas 100%. Pasibaigus nustatytai trukmei šviesa visiškai išsijungia. Jeigu nustatyta apšvietimo reikšmė vis dar nepasiekta, vėl įjungiamas bazinis apšvietimas. – Nustatymo reguliatorius ties = bazinis apšvietimas ĮJ. – Nustatymo reguliatorius ties „O“ = bazinis apšvietimas IŠJ. – Nustatymo reguliatorius ties 10 min. = bazinis apšvieti- mas 10minučių – Nustatymo reguliatorius ties 30 min. = bazinis apšvieti- mas 30minučių Bazinis apšvietimas yra ĮJUNGTAS, kai nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra ĮJUNGTAS. Bazinis apšvietimas kas valandą išsijungia, kad pamatuotų aplinkos apšvietimo lygį. Po trumpo laiko bazinis apšvietimas vėl įsijungia. Pastovaus švietimo funkcija Jeigu sumontuotas pasirinktinis tinklo jungiklis, be įjungimo ir išjungimo funkcijų galimos dar nurodytosios žemiau. Pastovaus švietimo režimas (3.3 pav.)

1) Pastovaus švietimo įjungimas:

jungiklis 2 × IŠJ. ir ĮJ. Šviestuve 4 valandoms įjungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama į jutiklio režimą.

2) Pastovaus švietimo išjungimas:

jungiklis 1 × IŠJ. ir ĮJ. Šviestuvas išsijungia arba persijun- gia į sensorinį darbo režimą. Svarbu! Perjungimai turi būti atliekami 0,2 – 1s diapazone. Naudodamiesi pridedamomis užsklandomis galite mažinti jautrumo zonos ilgį keturiomis kryptimis (3.4 pav.). Avarinio apšvietimo modulio valdymas Prieš naudojimą būtinai atlikite avarinio apšvietimo testą.

• Paspauskite mygtuką „test“, avarinio apšvietimo modulio šviesos diodai ĮSIJUNGIA

• Atleiskite mygtuką „test“, avarinio apšvietimo modulio šviesos diodai IŠSIJUNGIA.

• Pasirinktinis papildomas testas: atjunkite šviestuvą nuo maitinimo.

• Avarinio apšvietimo modulis turi įsijungti.

• Įprastos šviestuvo eksploatacijos metu avarinio apšvieti- mo modulį galima keisti.

• Būklės šviesos diodas panaudojus avarinio apšvietimo modulį ir atliekant avarinio apšvietimo testą visada turi šviesti. Pasirinktinis papildomas testas, atjungimas nuo maitinimo, nepakeičia patikros mygtuku „test“. Avarinio apšvietimo modulio trikdžiai Žalias kontrolinis įkrovos šviesos diodas nešviečia: – avarinio apšvietimo modulis blogai užfiksuotas

• Patikrinkite tinklo jungtį

• Patikrinkite, ar akumuliatoriai įdėti tinkama kryptimi ir ar jų pakanka Žalias kontrolinis įkrovos šviesos diodas ĮJ., avarinio apšvie- timo šviesos diodai naudojantis mygtuku „test“ neįsijungia: – stipriai išsikrovę akumuliatoriai; – akumuliatorius pažeistas arba netinkamai įdėtas.

• Patikrinkite tinklo jungtį

• Patikrinkite, ar akumuliatoriai įdėti tinkama kryptimi ir jų įkrovos lygį; prireikus, pakeiskite akumuliatorius. Žalias kontrolinis įkrovos šviesos diodas NEŠVIEČIA ir įsijungia kartu su avarinio apšvietimo šviesos diodais paspaudus mygtuką

• Patikrinkite, ar akumuliatoriai įdėti tinkama kryptimi ir ar jų pakanka Avarinio apšvietimo šviesos diodai paspaudus mygtuką vėl išsijungia – Akumuliatorius išsikrovęs arba pažeistas

• Patikrinkite avarinio apšvietimo modulio tinklo jungtį, žalias kontrolinis įkrovos šviesos diodas turi šviesti

8. Priežiūra ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga. Užsiteršusį šviestuvą galima valyti drėgnu skudurėliu (be valiklio). Avarinio apšvietimo šviestuvo techninė priežiūra turi būti atliekama reguliariai, laikantis šalyje galiojančių nuostatų. Svarbu: valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims: remiantis galiojančia Europos Sąjungos direktyva dėl senų elektros ir elektronikos prietaisų ir jos įgyvendinimu nacio- nalinėje teisėje, nebenaudojami elektros prietaisai turi būti šalinami atskirai ir nukreipiami perdirbti aplinkai nekenks- mingu būdu.– 157 – Senų prietaisų, akumuliatorių ar baterijų nemeskite į buitinių atliekų konteinerį, ugnį arba vandenį. Akumuliatorius ir baterijas reikia surinkti, perdirbti arba pašalinti aplinkai nekenksmingu būdu.Taikoma tik ES šalims: Pagal Direktyvą 2006/66/EB, sugedusius arba netinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebe-tinkamus naudoti akumuliatorius ar baterijas galima grąžinti pardavėjui arba priduoti į kenksmingų atliekų surinkimo vietą.

10. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuo-jame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumų.Galiojimas:jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl reko-menduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje info@kvarcas.lt.Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiąja linija 8-37-408030.

11. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo įrenginių tipas RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de GAMINTOJO

12. Techniniai duomenys

P2S (EM) WW:15,10W Budėjimo režimas (sensorius) („P

=82 Vidutinis projektinis tarnavimo laikas L70B50 esant 25°C: 60.000 val. Spalvų nuoseklumas SDCM SDCM 3 Šviesos intensyvumo pasiskirstymas J I H G 30 min+

Aukšto dažnio technika 5,8 GHz (priklausomai nuo temperatūros reaguoja į mažiausią judesį) Apimties kampas 360° su 160° atverties kampu Siųstuvo galingumas Apie 1 mW Jautrumo zonos ilgis Ø 1 – 8m Švietimo trukmės nustatymas 5 s – 15 min. Bazinis apšvietimas 10%– 159 – Prieblandos lygio nustatymas 2 – 2.000 liuksų Saugos klasė IP54 Apsaugos klasė II Temperatūros diapazonas Nuo -10 iki +40°C Energinio veiksmingumo klasė P1S: D P2S: D P3S: D

13. Akumuliatorių techniniai duomenys

3 vnt. „Panasonic“ NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Akumuliatoriaus įkrova maždaug 23 mAh nuolatinė, nekaista Įkrovos trukmė: 24 val. (nuolatinė tinklo įtampa) Akumuliatoriaus talpa / avarinio apšvietimo veikimo trukmė: mažiausiai 3 val. *1) *1) Maksimali talpa užtikrinama tik naudojant pridėtus akumuliatorius. Svarbu! Jeigu avarinio apšvietimo modulio švietimo trukmė nesiekia 3 valandų, reikia pakeisti įdėtus akumuliatorius.

14. Sensorinio šviestuvo veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas Sensoriniame šviestuve nėra elektros srovės ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Tinklo įvade įvyko trumpasis jungimas ■ Išsijungė tinklo jungiklis (jei yra) ■ Įjunkite, pakeiskite saugiklį; įjunkite tin- klo jungiklį; įtampos tikrinimo prietaisu patikrinkite laidą ■ Patikrinkite jungtis ■ Įjunkite tinklo jungiklį Sensorinis šviestuvas neįsijungia ■ Neteisingai nustatytas prieblandos lygis ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Nustatykite iš naujo ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį Sensorinis šviestuvas neišsijungia ■ Jautrumo zonoje fiksuojamas nuola- tinis judesys ■ Patikrinkite veikimo zonos nustatymus Sensorinis šviestuvas įsijungia, nors judesio nebuvo ■ Šviestuvas sumontuotas netvirtai ■ Judesys buvo, tačiau sensorius jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.) ■ Tvirtai sumontuokite korpusą ■ Patikrinkite veikimo zonos nustatymus Sensorinis šviestuvas neįsijungia esant judėjimui ■ Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zona ■ Neteisingai nustatytas prieblandos lygis ■ Patikrinkite veikimo zonos nustatymus ■ Nustatykite iš naujo

15. Avarinio apšvietimo modulio veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas Žalias kontrolinis įkrovos šviesos diodas nešviečia ■ Avarinio apšvietimo modulis blogai užfiksuotas ■ Nėra įtampos ■ Sugedo avarinio apšvietimo šviesos diodai ■ Patikrinkite tinklo jungtį ■ Pakeiskite akumuliatorius ■ Patikrinkite, ar akumuliatoriai įdėti tinkama kryptimi ir ar jų pakanka Žalias kontrolinis įkrovos šviesos diodas ĮJ., avarinio apšvietimo šviesos diodai naudojantis mygtuku „test“ neįsijungia ■ Stipriai išsikrovę akumuliatoriai ■ Akumuliatorius pažeistas ■ Patikrinkite tinklo jungtį ■ Patikrinkite, ar akumuliatoriai įdėti tinkama kryptimi ir jų įkrovos lygį Žalias kontrolinis įkrovos šviesos diodas NEŠVIEČIA ir įsijungia kartu su avarinio apšvietimo šviesos diodais paspaudus mygtuką ■ Akumuliatoriai netinkamai įdėti arba jų trūksta ■ Patikrinkite, ar akumuliatoriai įdėti tinkama kryptimi ir ar jų pakanka, prireikus, pakeiskite akumuliatorius Avarinio apšvietimo šviesos diodai vėl netrukus išsijungia paspaudus mygtuką „test“ ■ Akumuliatorius išsikrovęs arba pažeistas ■ Patikrinkite avarinio apšvietimo modulio tinklo jungtį, žalias kontrolinis įkrovos šviesos diodas turi šviesti– 161 –Norāde:HF sensora augstfrekvences jauda sasniedz aptuveni 1mW - tā ir tikai tūkstošā daļa no mobilā telefona vai mikroviļņu krāsns raidīšanas jaudas.Uztveres zonas, piestiprinot lampu pie griestiem:1) minimālā sniedzamība (Ø 1m)2) maksimālā sniedzamība (Ø 8m)Uztveres zonas, piestiprinot lampu pie sienas:3) minimālā sniedzamība (Ø 1m)4) maksimālā sniedzamība (Ø 8m)Piegādes apjoms P1 / P1 FLAT / P2 / P2 FLAT (1.1 / 1.2 att.) – Sensorgaismeklis – 3 starplika – 2 uzspraužamas blendesPiegādes apjoms Avārijas gaismas gaismeklis P3 (1.3 att.) – sensorgaismeklis – 3 starplikas – 2 uzspraužamas blendes – 1 avārijas gaismas modulis (EM) – 3 baterijasProdukta izmēri P1 / P2 / P3 (Abb.1.4)Produkta izmēri P1 FLAT / P2 FLAT (1.5 att.)Ierīces komplektācija – RS PRO LED P1 / P1 FLAT (1.6 att.) – RS PRO LED P2 / RS PRO LED P2 FLAT / RS PRO LED P3 (1.7 att.) – RS PRO LED P2 avārijas gaismas gaismeklis (EM) / RS PRO LED P2 avārijas gaismas gaismeklis (EM) / RS PRO LED P3 avārijas gaismas gaismeklis (EM) (1.8 att.) – RS PRO LED avārijas gaismas gaismeklis (EM) (1.9 att.)
