MANUAL DE UTILIZARE RS PRO P3 S STEINEL

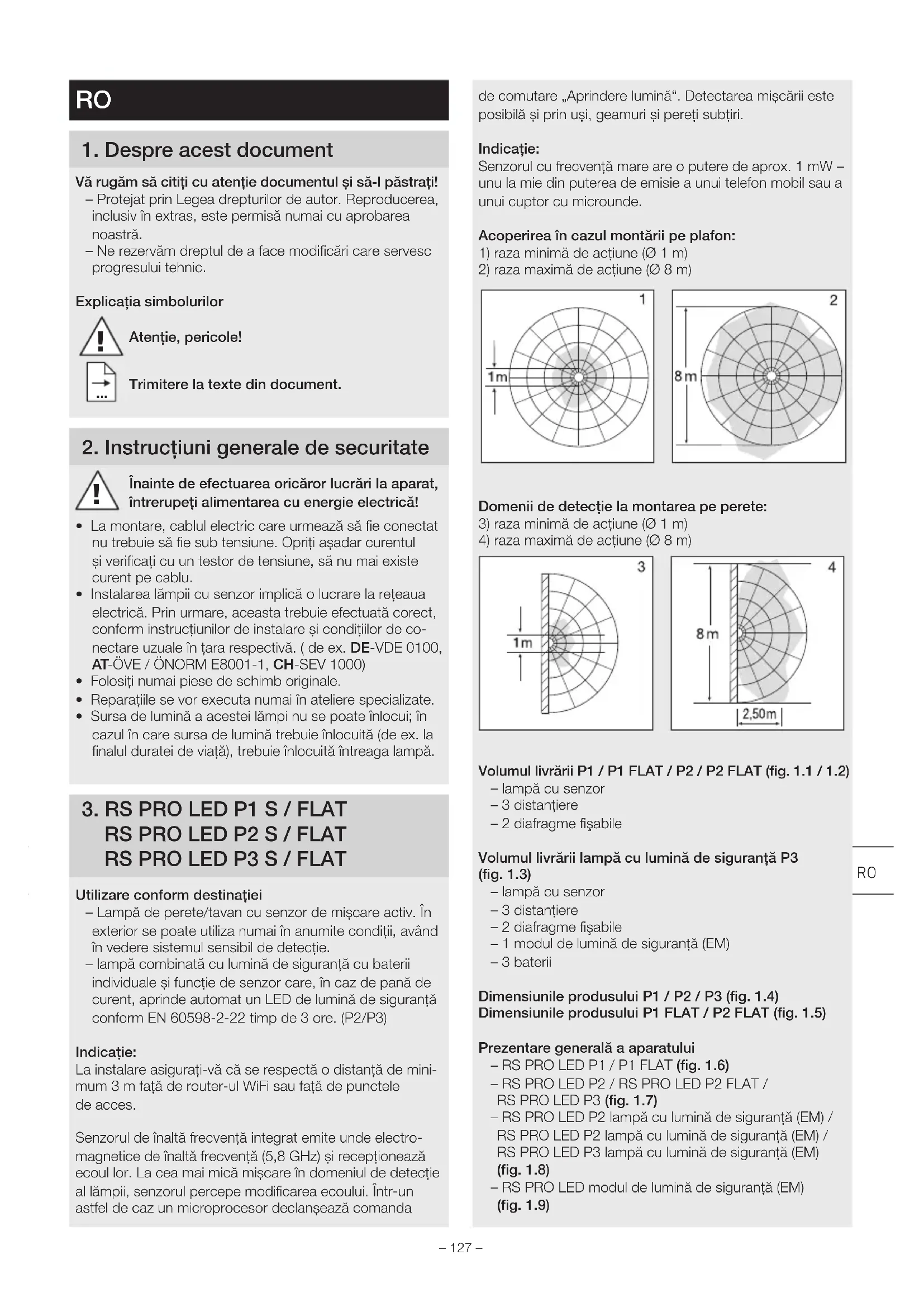

Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic. Explicaţia simbolurilor

Atenţie, pericole! Trimitere la texte din document.

2. Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi alimentarea cu energie electrică! • La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriţi așadar curentul și verificaţi cu un testor de tensiune, să nu mai existe curent pe cablu. • Instalarea lămpii cu senzor implică o lucrare la reţeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucţiunilor de instalare și condiţiilor de co-nectare uzuale în ţara respectivă. ( de ex. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)• Folosiţi numai piese de schimb originale.• Reparaţiile se vor executa numai în ateliere specializate.• Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viaţă), trebuie înlocuită întreaga lampă.

3. RSPROLEDP1S /FLAT

Utilizare conform destinaţiei – Lampă de perete/tavan cu senzor de mișcare activ. În exterior se poate utiliza numai în anumite condiţii, având în vedere sistemul sensibil de detecţie. – lampă combinată cu lumină de siguranţă cu baterii individuale și funcţie de senzor care, în caz de pană de curent, aprinde automat un LED de lumină de siguranţă conform EN 60598-2-22 timp de 3 ore. (P2/P3) Indicaţie:La instalare asigurai-vă că se respectă o distană de mini-mum 3 m faă de router-ul WiFi sau faă de punctele de acces.Senzorul de înaltă frecvenţă integrat emite unde electro-magnetice de înaltă frecvenţă (5,8GHz) și recepţionează ecoul lor. La cea mai mică mișcare în domeniul de detecţie al lămpii, senzorul percepe modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda

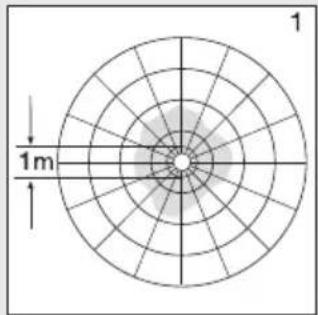

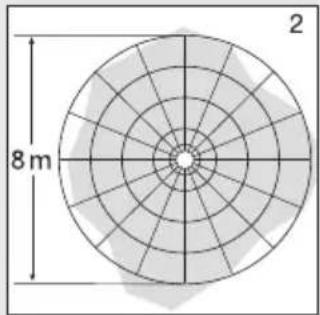

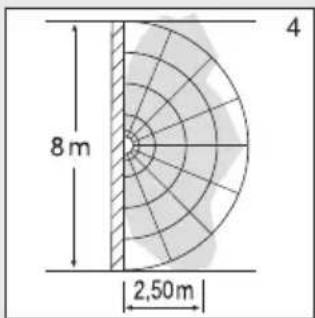

RO– 128 – A Carcasă sistem electronic B Senzor de lumină C Senzor cu frecvenţă mare D Bornă de conexiune E Buşon de etanşare F Diafragmă demontabilă G Setarea luminii de veghe H Temporizare I Reglarea razei de acţiune J Setarea luminozităţii de comutare K Modul de lumină de siguranţă (opţional) L LED de stare M Buton "test" Distribuirea intensităţii luminii (fig.1.10)

4. Conexiune electrică

Schemă de conexiuni (fig. 1.1) Circuitul de alimentare este format dintr-un cablu cu 3 fire: L = conductor de fază (de cele mai multe ori negru, maro sau gri) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (verde/galben) = faza comutată (de cele mai multe ori negru, maro sau gri) Dacă aveţi îndoieli, trebuie să identificaţi conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L), ( ) precum și con- ductorul neutru (N) se conectează la blocul terminal. Important: Inversarea conexiunilor poate duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corec- te. Pe cablul de alimentare se poate monta, bineînţeles, un întrerupător de reţea, pentru activare și dezactivare (la utilizarea fără modul de lumină de siguranţă). Conectarea la un dimmer duce la deteriorarea lămpii cu senzor. Indicaţie: Nu atingeţi direct LED-ul. Indicaţie: Sursa de lumină a acestei lămpi nu se poate înlo- cui. În cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viaţă), trebuie înlocuită întreaga lampă.

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezintă deteriorări.

• La montarea lămpii cu senzor trebuie avut grijă să nu fie supusă trepidaţiilor.

• Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune și de detectarea mișcării.

• Inadecvat pentru montarea pe tavan, în varianta cu cablul pe tencuială. (fig.2.1) Etapele montării

• Opriţi alimentarea cu curent (fig. 1.1).

• Decuplaţi capacul de carcasă (fig.2.2).

• Marcaţi locul unde vor fi găurile (fig. 2.3).

• Faceţi găurile și introduceţi diblurile (fig.2.4).

• Străpungeţi bușonul de etanșare pentru cablul de alimentare (fig.2.5).

• Montare cu cablul sub tencuială (fig.2.6).

• Montare cu cablul pe tencuială (fig.2.7).

• Racordaţi cablul de conexiune (fig.2.8-2.9).

• Scoateţi modulul de lumină de siguranţă (fig.2.10).

Reglaje din fabrică – Luminozitate de comutare 2.000lucşi – Reglarea razei de acţiune 8m – Temporizare 5secunde – Funcţie de lumină de veghe Stinsă După ce carcasa a fost montată și s-a efectuat conectarea la reţea, lampa cu senzor poate fi pusă în funcţiune. La punerea manuală în funcţiune a lămpii cu ajutorul întreru- pătorului, aceasta se stinge pentru faza de iniţiere după 10secunde, după care devine activă pentru funcţionarea comandată de senzor. Nu este necesară o nouă acţionare a întrerupătorului. Buton de reglare (fig. 3.2) Luminozitatea de comutare (pragul de declanşare) (J) Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 până la 2.000lucși. – Buton de reglare poziţionat pe + = regim de lumină naturală (independent de luminozitate) – Buton de reglare poziţionat pe – = regim în funcţie de luminozitatea ambientală (cca. 2 lucși) La reglarea ariei de detecţie și pentru verificarea funcţională la lumina zilei butonul de reglare trebuie să fie poziţionat pe +. Reglarea razei de acţiune (sensibilitatea) (I) Prin noţiunea de rază de acţiune se înţelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detecţie în cazul montării la o înălţime de 2,5m. – Buton de reglare + = rază maximă de acţiune 8m – Buton de reglare – = rază minimă de acţiune 1m Temporizare (interval de continuare a funcţionării) (H) Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5secunde până la max. 15minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero. – Buton de reglare + = cca. 15minute – Buton de reglare – = cca. 5secunde– 129 – Indicaţie: După fiecare stingere a lămpii, o nouă detectare de mişcare este posibilă doar după o întrerupere de cca. 1secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mişcării. La setarea domeniului de detecţie şi pentru testul de funcţi- onare se recomandă setarea intervalului cel mai scurt. Funcţie de lumină de veghe (G) Funcţia de lumină de siguranţă permite un iluminat cu cca. 10% din puterea de iluminat atunci când se atinge valoarea de luminozitate setată. Ca urmare a unei mişcări în domeniul de detecţie, lumina se aprinde pentru intervalul setat cu o luminozitate de 100%. După expirarea duratei de aprindere setate, lumina se stinge complet. Dacă valoa- rea de luminozitate setată nu este încă atinsă, se aprinde lumina de veghe. Buton de reglare pe = lumină de veghe APRINSĂ – Buton de reglare pe O = lumină de veghe STINSĂ – Buton de reglare pe 10min = lumină de veghe 10minute – Buton de reglare pe 30min = lumină de veghe 30minute Lumina de veghe este APRINSĂ atunci când se coboară sub pragul de luminozitate. Dacă este activat regimul de lumină naturală, lumina de veghe este tot timpul APRINSĂ. Lumina de veghe se stinge la interval de o oră, pentru a măsura luminozitatea ambientală. După scurt timp, lumina de veghe se aprinde din nou. Funcţionare permanentă Dacă se montează în circuit şi un întrerupător de la reţea opţional, pe lângă funcţiile simple de conectare şi deconec- tare, sunt posibile următoarele funcţii: Regim de iluminat continuu (fig. 3.3)

1) Aprinderea luminii continue:

întrerupător 2×STINGERE şi APRINDERE. Lampa rămâne aprinsă în permanenţă timp de 4 ore. Ulterior revine la regimul de funcţionare cu senzor.

2) Stingerea luminii continue:

întrerupător 1×STINGERE şi APRINDERE. Lampa se stinge, respectiv trece în regimul de funcţionare cu senzor. Important: Operaţiile de comutare trebuie efectuate în intervalul de 0,2 până la 1 secundă. Prin introducerea diafragmelor demontabile care fac parte din setul de livrare, puteţi reduce raza de acţiune în patru direcţii. (fig.3.4) Comandă modul de lumină de siguranţă Testul luminii de siguranţă trebuie efectuat neapărat înainte de utilizare.

• Apăsaţi butonul "test", LED-urile pentru lumina de siguranţă se APRIND.

• Eliberaţi butonul „Test“, LED-urile pentru lumina de siguranţă se STING.

• Test suplimentar opţional: decuplaţi lampa de la alimen- tarea cu curent.

• Modulul de lumină de siguranţă trebuie să se aprindă.

• Modulul de lumină de siguranţă se poate schimba în timpul funcţionării normale a lămpii.

• LED-ul de stare trebuie să lumineze tot timpul cât se utilizează modulul de lumină de siguranţă, inclusiv în timpul testării luminii de siguranţă. Testul suplimentar op- ţional - decuplarea alimentării cu curent - nu înlocuieşte verificarea prin intermediul butonului "test". Defecţiunile modulului de lumină de siguranţă LED-ul verde pentru controlul încărcării nu luminează – Modulul de lumină de siguranţă nu este introdus corect

• Verificaţi conexiunea la reţea

• Verificaţi ca acumulatorii să fi fost introduşi în direcţia corectă şi să fie în număr complet LED-ul verde pentru controlul încărcării este APRINS, LED-urile pentru lumina de siguranţă nu se aprind cu butonul "test": – Acumulatorii sunt foarte descărcaţi – Celula acumulatorului este defectă sau greşit introdusă

• Verificaţi conexiunea la reţea

• Verificaţi direcţia în care au fost introduşi acumulatorii şi starea lor de încărcare, eventual schimbaţi acumulatorii LED-ul verde pentru controlul încărcării STINS, se aprinde la apăsarea tastei, împreună cu LED-urile pentru lumină de siguranţă

• Verificaţi ca acumulatorii să fi fost introduşi în direcţia corectă şi să fie în număr complet LED-urile pentru lumina de siguranţă se sting din nou imediat după apăsarea butonului – Acumulatorii descărcaţi sau defecţi

• Verificaţi conexiunea la reţea a modulului de lumină de siguranţă, LED-ul verde pentru controlul încărcării trebuie să lumineze

7. Accesorii (opţionale)

– Acumulator de schimb pentru modulul de lumină de siguranţă (3 buc.) EAN 4007841 006457

8. Întreţinere şi îngrijire

Produsul nu necesită lucrări de întreţinere. În caz de murdărire, lampa poate fi curăţată cu o lavetă umedă (fără detergent). Lampa cu lumină de siguranţă trebuie supusă periodic lucrărilor de întreţinere, conform normelor naţionale. Important: Aparatul de comandă nu se poate înlocui. RO– 130 –

9. Eliminarea ca deşeu

Aparatele electrice, accesoriile și ambalajele trebuie să facă obiectul unei reciclări ecologice. Nu aruncaţi aparatele electrice la gunoiul menajer!Numai pentru ţările UE: În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislaţia naţională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice. Nu aruncaţi aparatele uzate sau acumulatorii/bateriile la gunoiul menajer, în foc sau în apă. Acumulatorii/bateriile trebuie colectate, reciclate sau evacuate la deșeuri într-un mod care să nu afecteze negativ mediul ambiant.Numai pentru ţările UE: Conform directivei RL 2006/66/CE acumulatorii/bateriile defecte sau uzate trebuie reciclate. Acumulatorii/bateriile inutilizabile pot fi predate unui distribuitor sau la punctul de colectare a materialelor periculoase.

10. Garanţia de producător

În calitate de cumpărător vă bucurai după caz de toate drepturile prevăzute prin lege privind garania și reclama-rea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în ara dumneavoastră, declaraia noastră de garanie nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5ani de garanie pentru funcionarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Garantăm că acest produs nu prezintă niciun fel de erori de material, de producţie şi de proiectare. Garantăm funcţio-nalitatea tuturor componentelor electronice şi a cablurilor, precum şi caracterul ireproşabil al tuturor materialelor utilizate şi al suprafeţelor acestora. Solicitarea garanţiei: Dacă aveţi o reclamaţie referitoare la produsul dvs., vă rugăm să îl trimiteţi întreg şi cu taxele de expediere plătite, împreună cu chitanţa originală care trebuie să conţină data cumpărării şi denumirea produsului, distribuitorului dvs. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstraţi cu grijă chitanţa până la expirarea termenului de garanţie. STEINEL nu suportă costurile de transport şi nu îşi asumă riscurile asociate transportului pentru returnarea produselor.Informaţii privind solicitarea unei prestaţii în garanţie găsiţi pe pagina noastră web http://steinelshop.ro/termeni-si-conditii#answer10Dacă doriţi să solicitaţi o prestaţie în garanţie sau aveţi o întrebare despre produsul dvs., ne puteţi contacta la +40(0)268 - 530000.

11. Declaraţie de conformitate

Prin prezenta, STEINEL GmbH declară că tipul de echipa-mente radio RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S este în conformitate cu Directiva 2014/53/UE. Textul integral al declaraiei UE de con- formitate este disponibil la următoarea adresă internet: www.steinel.de PRODUCĂTORULUI

=82 Durata medie de viaţă nominală L70B50 la 25°C: 60.000ore Consistenţa culorii SDCM SDCM 3 Distribuirea intensităţii luminii J I H G 30 min+

Sistem HF 5,8 GHz (reacţionează la cele mai mici mişcări, independent de temperatură) Unghi de detecţie 360° cu unghi de deschidere de 160° Putere de emisie cca. 1mW Raza de acţiune Ø 1 – 8m Temporizare 5s – 15min Lumină de veghe 10% Setarea luminozităţii de comutare 2 – 2.000 lucşi RO– 132 – Grad de protecţie IP54 Clasă de protecţie II Domeniu de temperatură -10 până la +40°C Clasa de eficienţă energetică P1S: D P2S: D P3S: D

3 buc. Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Încărcarea acumulatorului cu cca. 23 mAh permanent, încălzirea proprie exclusă Durată de încărcare: 24 h (prezenţă permanentă a tensiunii de reţea) Capacitatea acumulatorilor/durata luminii de siguranţă : min. 3 h *1) *1) Capacitatea maximă este garantată numai dacă sunt utilizaţi acumulatorii livraţi o dată cu produsul. Important: Dacă durata în care lumina de siguranţă funcţionează este mai mică de 3 h, acumulatorii folosiţi trebuie înlocuiţi.

14. Defecţiuni în funcţionare lampă cu senzor

Defecţiune Cauză Remediu Lampa cu senzor nu are curent ■ Siguranţa a declanşat, aparat neco- nectat, cablu întrerupt ■ Scurtcircuit în cablul de reţea ■ Întrerupătorul de reţea eventual existent este decuplat ■ Cuplaţi siguranţa, înlocuiţi-o, cuplaţi întrerupătorul de reţea, verificaţi cablul cu ajutorul unui creion de tensiune ■ Verificaţi conexiunile ■ Cuplaţi întrerupătorul de reţea Lampa cu senzor nu se aprinde ■ Reglarea luminozităţii de comutare este incorectă ■ Întrerupător de reţea OPRIT ■ Siguranţa a declanşat ■ Reglaţi din nou ■ Porniţi ■ Cuplaţi siguranţa, înlocuiţi-o, eventual verificaţi legătura Lampa cu senzor nu se stinge ■ Mişcare continuă în aria de detecţie ■ Controlaţi zona Lampa cu senzori se aprinde fără mişcare identificabilă ■ Lampa n-a fost fixată bine la montare ■ S-a produs mişcare, dar nu a fost sesizată de observator (mişcarea s-a produs după un perete, s-a mişcat un obiect mic în imediata apropiere a lămpii etc.) ■ Montaţi carcasa aşa încât să nu se deplaseze ■ Controlaţi zona Lampa cu senzori nu se aprinde în ciuda mişcării ■ Detectarea mişcărilor rapide este dez- activată pentru reducerea numărului de semnalări eronate sau zona de detecţie este setată la un nivel prea redus ■ Reglarea luminozităţii de comutare este incorectă ■ Controlaţi zona

15. Defecţiuni în funcţionare modul de lumină de siguranţă

Defecţiune Cauză Remediu LED-ul verde pentru controlul încărcării nu luminează ■ Modulul de lumină de siguranţă nu este introdus corect ■ Nu există tensiune de alimentare ■ LED-urile de lumină de siguranţă sunt defecte ■ Verificaţi conexiunea la reţea ■ Schimbaţi acumulatorii ■ Verificaţi ca acumulatorii să fi fost introduşi în direcţia corectă şi să fie în număr complet LED-ul verde pentru controlul încărcării este APRINS, LED-urile pentru lumina de siguranţă nu se aprind de la buton ■ Acumulatorii sunt foarte descărcaţi ■ Celula acumulatorului este defectă ■ Verificaţi conexiunea la reţea ■ Verificaţi direcţia în care au fost introduşi acumulatorii şi starea lor de încărcare LED-ul verde pentru controlul încărcării STINS, se aprinde la apăsarea tastei, împreună cu LED-urile pentru lumină de siguranţă ■ Acumulatorii greşit introduşi sau incompleţi ■ Verificaţi ca acumulatorii să fi fost introduşi în direcţia corectă şi să fie în număr complet. Eventual schimbaţi acumulatorii LED-urile pentru lumina de siguranţă se sting din nou imediat după apăsarea butonului "test" ■ Acumulatorii descărcaţi sau defecţi ■ Verificaţi conexiunea la reţea a modulului de lumină de siguranţă, LED-ul verde pentru controlul încărcării trebuie să lumineze RO– 134 – Napotek: Oddajna moč visokofrekvenčnega senzorja znaša pribl. 1mW – kar je tisočkrat manj od oddajne moči mobilnega telefona ali mikrovalovne pečice. Območja zaznavanja pri montaži na strop:
