KASUTUSJUHEND RS PRO P3 S STEINEL

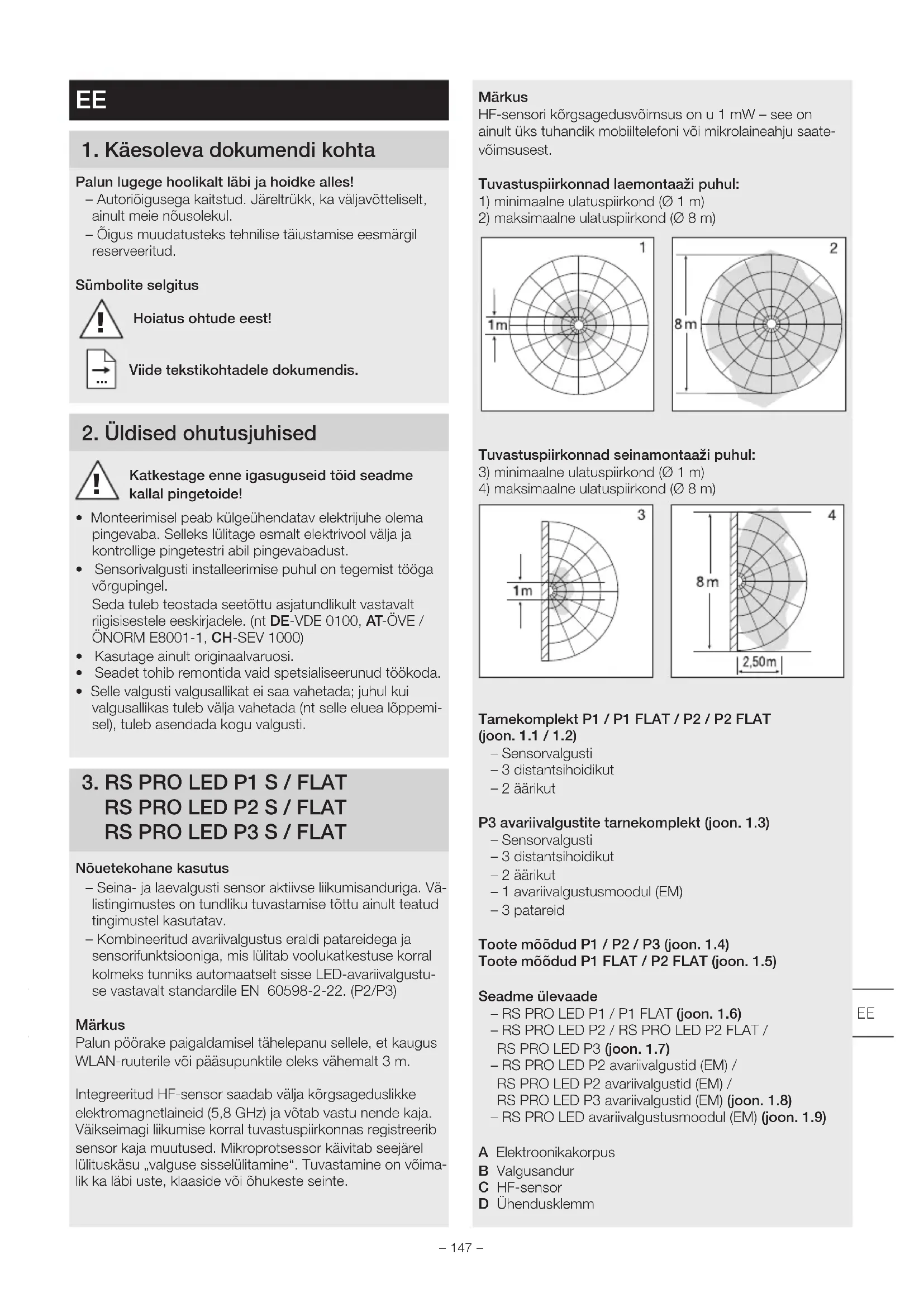

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest! Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide! • Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust. • Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundlikult vastavalt riigisisestele eeskirjadele. (nt DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)• Kasutage ainult originaalvaruosi.• Seadet tohib remontida vaid spetsialiseerunud töökoda.• Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemi-sel), tuleb asendada kogu valgusti.

Nõuetekohane kasutus – Seina- ja laevalgusti sensor aktiivse liikumisanduriga. Vä-listingimustes on tundliku tuvastamise tõttu ainult teatud tingimustel kasutatav. – Kombineeritud avariivalgustus eraldi patareidega ja sensorifunktsiooniga, mis lülitab voolukatkestuse korral kolmeks tunniks automaatselt sisse LED-avariivalgustu-se vastavalt standardile EN 60598-2-22. (P2/P3) MärkusPalun pöörake paigaldamisel tähelepanu sellele, et kaugus WLAN-ruuterile või pääsupunktile oleks vähemalt 3m.Integreeritud HF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid (5,8GHz) ja võtab vastu nende kaja. Väikseimagi liikumise korral tuvastuspiirkonnas registreerib sensor kaja muutused. Mikroprotsessor käivitab seejärel lülituskäsu „valguse sisselülitamine“. Tuvastamine on võima-lik ka läbi uste, klaaside või õhukeste seinte.

EE– 148 – E Tihenduskork F Sisestatav varjuk G Põhivalgustuse seadistamine H Aja seadmine I Tööraadiuse seadistamine J Hämarusnivoo seadistamine K Avariivalgustusmoodul (valikuline) L Oleku-LED M „Test“-nupp Valgustugevuse jaotus (joon. 1.10)

4. Elektriline ühendus

Lülitite plaan (joon. 1.1) Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) = lülitatav faas (enamasti must, pruun või hall) Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejärel lülitage taas pingevabaks. Faasid (L) ja ( ), aga ka neutraaljuht (N) ühendatakse ühendusklemmile. Tähtis! Ühenduste omavaheline äravahetamine põhjustab sead- mes või kaitsmekarbis hiljem lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühenda- da. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti (kasutami- seks ilma avariivalgustusmoodulita). Dimmeri külge ühendamine toob kaasa sensoriga valgusti kahjustumise. Märkus LEDi ei tohi vahetult puutuda. Märkus. Selle valgusti valgusallikas ei ole vahetatav. Kui peate valgusallika välja vahetama (nt pärast selle tööea lõppu), siis tuleb välja vahetada kogu valgustikomplekt.

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Sensorvalgusti montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht.

• Pindpaigaldatava varustusega ei sobi lakke paigaldami- seks. (joon.2.1) Montaažisammud

• Lülitage voolutoide välja (joon. 1.1).

• Eemaldage kattepaneel korpuse küljest (joon. 2.2).

• Märkige puuravad (joon. 2.3).

• Puurige avad ja pange tüüblid sisse (joon. 2.4).

• Torgake võrgutoitejuhtme tihenduskork läbi (joon. 2.5).

• Ühendage ühenduskaabel külge (joon. 2.8/2.9).

• Võtke avariivalgustusmoodul välja (joon. 2.10)

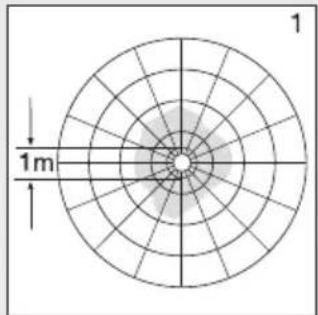

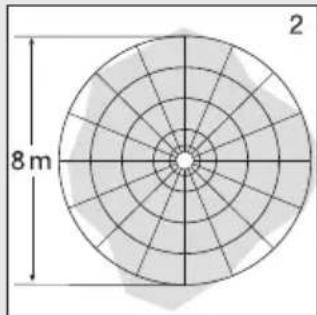

Tehaseseadistused – Hämaruse seadmine: 2.000 lx – Tööraadiuse seadmine: 8m – Aja seadistamine: 5 s – Põhivalgustusfunktsioon: Väljas Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Kui valgusti valgustuslüliti kaudu manuaalselt töösse võtta, siis lülitub ta paikamõõt- misfaasiks 10sek möödudes välja ja on seejärel sensori- režiimi jaoks aktiivne. Valgustuslüliti uuesti vajutamine pole vajalik. Seaderegulaator (joon. 3.2) Hämarusnivoo regulaator (reaktsiooni lävi) (J) Valgustil saab soovitud rakendumisläve seadistada sujuvalt vahemikus u 2 – 2.000lx. – Seadistusregulaatori asend + = päevavalgusrežiim (valgustusest sõltumatu) – Seaderegulaatori asend – = hämarusrežiim (u 2 lx) Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator + peal paiknema. Tööraadiuse seadistamine (tundlikkus) (I) Mõiste tööraadius all peetakse silmas umbes ringikujulise diameetriga tuvastuspiirkonda maapinnal, mis tekib valgusti monteerimisel 2,5m kõrgusele. – Seaderegulaator + = max tööraadius 8m – Seaderegulaator – = min tööraadius 1m Aja seadmine (öine tööaeg) (H) Valgusti soovitud valgustuskestust saab vahemikus u 5sekundist kuni 15minutini sujuvalt muuta. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumi- sega uuesti. – Reguleerseade + = u 15min – Reguleerseade – = u 5sek Märkus Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut katkestatud u 1sekundiks. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg.– 149 – Põhivalgustusfunktsioon (G) Põhivalgustusfunktsioon võimaldab valgustamist u 10% valgustusvõimsusega, kui on saavutatud seadistatud heledusväärtus. Tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus seadistatud ajaks maksimaal- sele 100% valgustusvõimsusele. Pärast seadistatud aja lõppemist lülitub valgusti täielikult välja. Kui saavutatakse uuesti seadistatud heledusväärtus, lülitub põhivalgustus uuesti sisse. – Seadistusregulaator peal = põhivalgustus SEES – Seadistusregulaator väljas = põhivalgustus VÄLJAS – Seadistusregulaator 10 min peal = põhivalgustus põleb 10 min – Seadistusregulaator 30 min peal = põhivalgustus põleb 30 min Põhivalgustus on SEES, kui heledusläve pole saavutatud. Aktiveeritud päevavalgustusrežiimi korral on põhivalgustus alati SEES. Põhivalgustus lülitub iga tund välja, et mõõta ümbritsevat valgust. Pärast mõnda aega lülitub põhivalgus- tus uuesti sisse. Pideva valgustuse funktsioon Kui võrgutoitejuhtmesse monteeritakse valikuline võrgulüliti, siis on peale lihtsa sisse- ja väljalülitamise võimalikud ka võimalikud järgmised funktsioonid: Pidevvalgustusrežiim (joon. 3.3)

1) Püsivalgustuse sisselülitamine:

lüliti 2 × VÄLJA ja SISSE. Valgusti seatakse 4 tunniks püsivalgustusele. Seejärel läheb see automaatselt sen- sorirežiimile tagasi.

2) Püsivalgustuse väljalülitamine:

lüliti 1 × VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile. Tähtis! Lülitamine peab toimuma vahemikus 0,2 – 1 s. Kaasasolevate varjukite sissepistmisel saab ulatuskaugust neljas suunas vähendada. (joon. 3.4) Avariivalgustusmooduli käsitsemine Enne kasutamist tuleb viia tingimata läbi avariivalgustuse test.

• Vajutage klahvi „test“, avariivalgustuse LEDid SEES.

• Laske klahv „test“ lahti, avariivalgustuse LEDid VÄLJAS.

• Optsionaalne täiendav test: lahutage toide valgusti küljest.

• Avariivalgustusmoodul peab sisse lülituma.

• Avariivalgustusmoodulit on võimalik normaalse käituse ajal vahetada.

• Oleku LED peab avariivalgustusmooduli kasutamisel ka avariivalgustuse testi läbiviimisel alati põlema. Valikuline täiendav test, toite lahutamine, ei asenda Test-nupu kaudu kontrollimist. Avariivalgustusmooduli rikked Laadimiskontrolli roheline LED ei põle: – Avariivalgustusmoodul pole õigesti fikseerunud

• kontrollige võrguühendust

• kontrollige akude paigaldussuunda ja komplektsust Laadimiskontrolli roheline LED SEES, avariivalgustus-LED ei lülitu „Test“-nupuga sisse: – Akud on väga tugevasti tühjenenud – Akuelement on defektne või valesti sisse pandud

• kontrollige võrguühendust

• kontrollige akude paigaldussuunda ja laetusseisundit, vajaduse korral vahetage akud. Laadimiskontrolli roheline LED VÄLJAS, lülitub nupu vajuta- misel koos avariivalgustus-LEDiga sisse

• kontrollige akude paigaldussuunda ja komplektsust Avariivalgustuse LED lülitub nupu vajutamisel kohe jälle välja – Akud tühjad või defektsed

• kontrollige avariivalgustusmooduli võrguühendust, laadi- miskontrolli roheline LED peab põlema

8. Hooldus ja korrashoid

Toode on hooldusvaba. Valgusteid saab määrdumise korral puhastada niiske lapiga (ilma puhastusvahendita). Avariivalgustust tuleb hooldada regulaarselt vastavalt riigipõhistele eeskirjadele. Tähtis! Juhtimisseade ei ole vahetatav.

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka! Ainult ELi riikidele: vastavalt kehtivale Euroopa direktiivile vanade elektri- ja elektroonikaseadmete kohta ning selle ümbersõnastusele riiklikus seadusandluses tuleb kasutuskõlbmatud elektri- seadmed koguda eraldi ning saata keskkonnasäästlikku taaskasutusse. Ärge visake vanu seadmeid, akusid/patareisid majapidamisprügisse, tulle ega vette. Akud/patareid tuleks kokku koguda, taaskäidelda või keskkonna- sõbralikul viisil utiliseerida. EE– 150 –Ainult ELi riikidele: direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasuta-tud akud/patareid taaskäidelda. muutuda. Kasutuskõlb-matuks muutunud akud/patareid saab müügipunktis või saasteainete kogumispunktis ära anda.10. Tootja garantiiOstjana on teil müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensioo-niõigusi. Kui teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad. Kaebuste esitamine: kui soovite toote kohta esitada reklamatsiooni, siis palun saatke see komplektsena ja tasutud tarnega koos originaa-lostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 7, 61715, Tõrvandi. Me soovitame teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoida. STEINEL ei vastuta tag-asisaatmise raames esinevate transpordikulude ja -riskide eest. Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.steinel-professional.de/garantieGarantiijuhtumi esinemise või mõne toote kohta küsi-muste tekkimise korral võite meile esmaspäevast reedeni 9.00–17.00 vahemikus teeninduse numbril +3727475208 helistada.11. VastavusdeklaratsioonKäesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüüp RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdekla-ratsiooni täielik tekst on kättesaadav järgmisel internetiaad-ressil: www.steinel.de TOOTJA

=82 Keskmine mõõtmise eluiga L70B50 25°C juures: 60.000 h VärvikonsistentsSDCM SDCM 3 Valgustugevuse jaotus J I H G 30 min+

HF-tehnika 5,8 GHz (reageerib temperatuurist sõltumatult väikseimatele liikumistele) Tuvastusnurk 360° avamisnurgaga 160° Kiirgusvõimsus u 1 mW Tööraadius Ø 1 – 8m Aja seadmine 5s – 15min Põhivalgusti 10% Hämarusnivoo seadistamine 2 – 2.000 lx Kaitseliik IP54 Kaitseklass II EE– 152 – Temperatuurivahemik -10 kuni +40°C Energiatõhususe klass P1S: D P2S: D P3S: D

13. Akumulaatorite tehnilised andmed

3 tk Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Akude laadimisel püsivalt u 23 mAh juures ei teki omasoojust. Laadimisaeg: 24 h (püsiv võrgupinge) Aku mahtuvus/avariivalgustuse kestus: min 3 h *1) *1) Maksimaalne mahtuvus tagatakse ainult siis, kui kasutatakse kaasasolevaid akusid. Tähtis: Kui avariivalgustusmooduli valgustuskestus langeb alla 3 h, siis tuleb sissepandud akud välja vahetada.

14. Sensorvalgusti käitusrikked

Rike Põhjus Abi Sensorvalgustil puudub pinge ■ Kaitse on vallandunud, pole sisse lülitatud, juhe on katki ■ Lühis võrgutoitejuhtmes ■ Võimalik olemasolev võrgulüliti väljas ■ Lülitage kaitse sisse või vahetage välja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga ■ Kontrollige ühendusi ■ Lülitage võrgulüliti sisse Sensorvalgusti ei lülitu sisse ■ Hämaruseseadistus valesti valitud ■ Võrgulüliti VÄLJAS ■ Kaitse on vallandunud ■ Seadistage uuesti ■ Lülitage sisse ■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige piirkonda Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse ■ Valgusti pole paigaldatud liikumiskindlalt ■ Liikumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, väikese objekti liikumine valgusti vahetus läheduses jne) ■ Monteerige korpus tugevasti külge ■ Kontrollige piirkonda Sensorvalgusti ei lülitu liikumisest hoolimata sisse ■ Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond ■ Hämaruseseadistus valesti valitud ■ Kontrollige piirkonda ■ Seadistage uuesti

15. Avariivalgustusmooduli käitusrikked

Rike Põhjus Abi Laadimiskontrolli roheline LED ei põle ■ Avariivalgustusmoodul pole õigesti fikseerunud ■ Võrgupinge puudub ■ Avariivalgustuse LEDid on rikkis ■ Kontrollige võrguühendust ■ Vahetage akud ■ kontrollige akude paigaldussuunda ja komplektsust Laadimiskontrolli roheline LED SEES, avariivalgustus-LED ei lülitu „Test“- nupuga sisse: ■ Akud on väga tugevasti tühjenenud ■ Akuelement ei tööta ■ Kontrollige võrguühendust ■ Kontrollige akude paigaldussuunda ja komplektsust Laadimiskontrolli roheline LED VÄLJAS, lülitub nupu vajutamisel koos avariivalgustus-LEDiga sisse ■ Akud on valesti paigaldatud või pole täis ■ Kontrollige akude paigaldussuunda ja komplektsust Vahetage vajaduse korral akud Avariivalgustuse LED lülitub „Test“- nupu vajutamisel kohe jälle välja ■ Akud tühjad või defektsed ■ Kontrollige avariivalgustusmooduli võrguühendust, laadimiskontrolli roheline LED peab põlema EE– 154 – Pastaba HF jutiklio aukšto dažnio galia yra apie 1mW – tai sudaro tik vieną tūkstantąją mobiliojo telefono arba mikrobangų krosnelės galios. Veikimo zona, kai lempa montuojama ant lubų:
