РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS PRO P3 S STEINEL

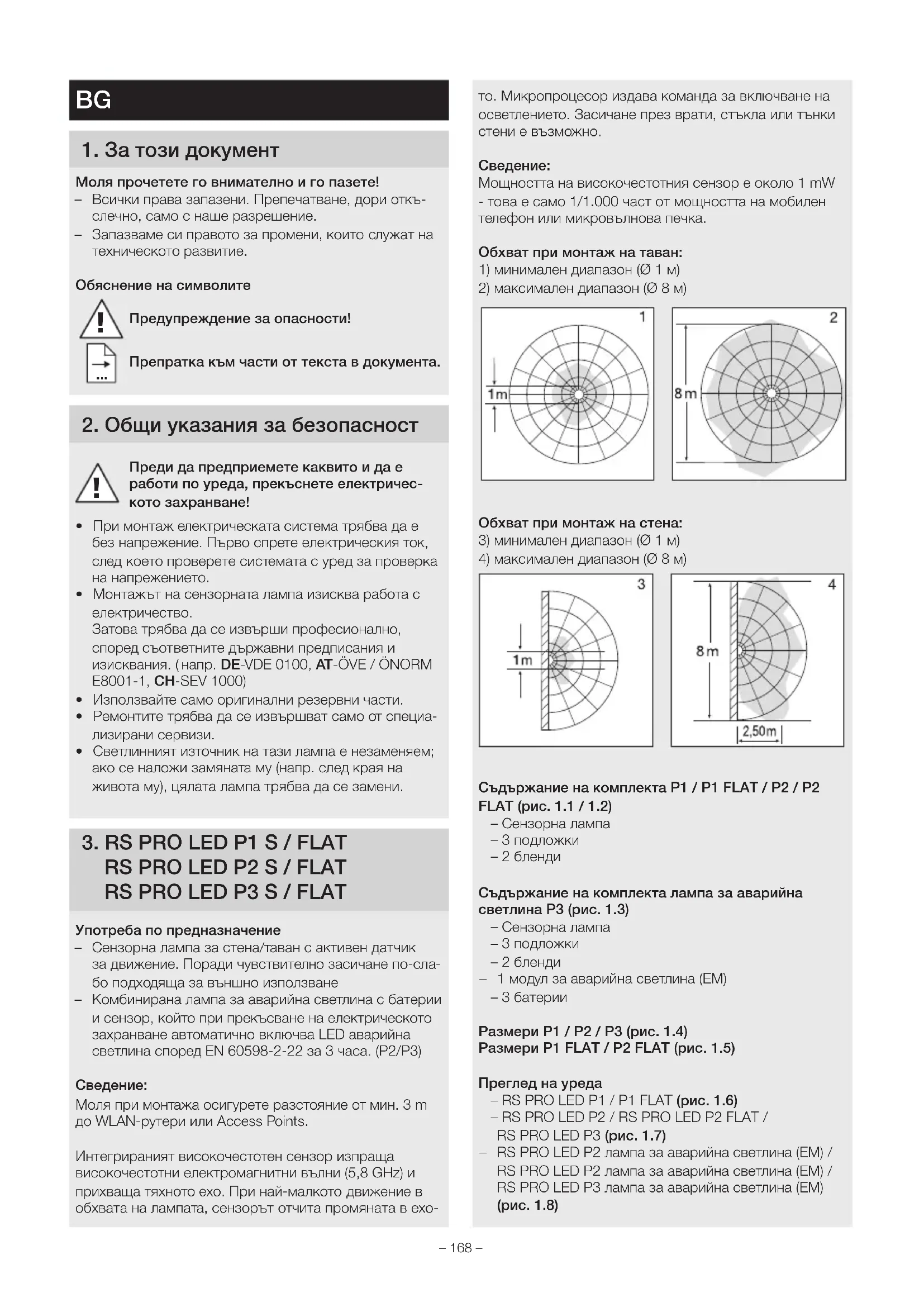

Мощността на високочестотния сензор е около 1mW - това е само 1/1.000част от мощността на мобилен телефон или микровълнова печка. Обхват при монтаж на таван:

Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъ- слечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електричес- кото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. ( напр. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

• Използвайте само оригинални резервни части.

• Ремонтите трябва да се извършват само от специа- лизирани сервизи.

• Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

Употреба по предназначение – Сензорна лампа за стена/таван с активен датчик за движение. Поради чувствително засичане по-сла- бо подходяща за външно използване – Комбинирана лампа за аварийна светлина с батерии и сензор, който при прекъсване на електрическото захранване автоматично включва LED аварийна светлина според EN 60598-2-22 за 3 часа. (P2/P3)

Моля при монтажа осигурете разстояние от мин. 3 m до WLAN-рутери или Access Points. Интегрираният високочестотен сензор изпраща високочестотни електромагнитни вълни (5,8GHz) и прихваща тяхното ехо. При най-малкото движение в обхвата на лампата, сензорът отчита промяната в ехо- !– 169 – – RS PRO LED модул за аварийна светлина (EM) (рис.1.9) A Корпус на електрониката B Светлинен сензор C Високочестотен сензор D Клема за свързване E Уплътнител F Бленда G Настройка на основното осветление H Настройка на времето I Настройка на обхвата J Настройка на светлочувствителността K Модул за аварийна светлина (опция) L LED, показващ състоянието M Бутон "test" Разпределение на светлината (рис.1.10)

4. Електрическо свързване

Схема на свързване (рис. 1.1) Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) = включена фаза (обикновено черен, кафяв или сив) При съмнение проводниците трябва да бъдат иденти- фицирани с уред за проверка на напрежението, след което напрежението отново трябва да бъде спряно. Фазата (L), ( ) както и нулата (N) се свързват към

Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде иденти- фициран и наново свързан. Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване (при употреба без модул за аварийна

Свързването към димер води до повреда на сензор- ната лампа.

LED да не се докосва директно. Сведение: осветителното тяло на тази лампа не може да бъде заменено. Ако се наложи замяна на осветителното тяло (напр. след края на живота му), цялата лампа трябва да се замени.

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоа-

• Сензорната лампа трябва да бъде монтирана

• Да се избере подходящо място за монтаж, съобра- зявайки се с обхвата и засичането на движение.

• Не е подходящ за монтаж на таван с открити кабели. (рис.2.1) Последователност за монтаж

• Да се изключи електрозахранването (рис. 1.1).

• Покриващият капак да се отдели от корпуса (рис.2.2).

• Да се маркират местата за пробиване (рис. 2.3).

• Да се пробият дупките и да се поставят дюбелите (рис. 2.4).

• Да се пробият уплътненията за кабелите (рис.2.5).

• Монтаж със скрити кабели (рис.2.6).

• Монтаж с открити кабели (рис.2.7).

• Кабелите да се свържат (рис.2.8-2.9).

• Електрозахранването да се включи (рис. 2.12).

• Да се направят настройки ➜ "6. Функция"

Заводски настройки – Настройка на светлочувствителността 2.000 лукса – Настройка на обхвата 8м – Настройка на времето 5 секунди – Функция основно осветление Изкл. След като корпусът е монтиран и свързването към мрежата осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация по- средством ключа за включване, лампата се изключва за 10секунди, навлизайки в калибрираща фаза, след което се активира сензорния режим. Следващо задей- стване на ключа за включване не е необходимо. Регулатор (рис. 3.2) Настройка на светлочувствителността (праг на задействане) (J) Желаният праг на задействане на лампата може да бъде регулиран безстепенно от около 2 до 2.000лукса. – Регулатор в позиция + = дневен режим (независимо от осветеността) – Регулатор в позиция – = слаба светлина (около 2лукса) При настройка на обхвата и при проверка на функции- те на дневна светлина регулаторът трябва да е на +. BG– 170 – Настройка на обхвата (чувствителност) (I) Понятието обхват визира диаметъра на приблизителн о кръглата област на пода, която се образува при мон- таж на височина 2,5м. – Регулатор + = максимален обхват 8м – Регулатор – = минимален обхват 1м Настройка на времето (време на допълнително осветяване) (H) Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5секунди до макс. 15минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална

След всяко изключване на лампата засичането на нови движения се прекъсва за около 1секунда. Едва след това лампата може да се включи при засечено

При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал. Функция основно осветление (G) Функцията основна светлина дава възможност за осветление с около 10% от светлинната мощност, когато бъде достигнат настроения праг на освете- ност. При движение в обхвата светлината се включва за избрания времеви интервал със 100% мощност. След изтичане на настроеното време светлината се изключва напълно. Ако настроения праг на осветеност все още е надхвърлен, основната светлина отново се

– Регулатор на = основна светлина ВКЛ – Регулатор на O = основна светлина ИЗКЛ – Регулатор на 10мин = основна светлина 10минути – Регулатор на 30мин = основна светлина 30минути Основната светлина е ВКЛ, когато прага на осветеност бъде подминат. При активиран дневен режим основ- ната светлина винаги е ВКЛ. Основната светлина се изключва на всеки час, за да измери околната осве- теност. След кратко време основната светлина отново се включва. Функция постоянна светлина Ако опционално бъде включен прекъсвач, освен включване и изключване, са възможни и следните

1) Включване постоянна светлина:

шалтер 2×ИЗКЛ и ВКЛ. Лампата остава с посто- янна светлина за 4 часа. След това автоматично преминава отново в сензорен режим.

2) Изключване на постоянна светлина:

шалтер 1×ИЗКЛ и ВКЛ. Лампата се изключва, съответно преминава в сензорен режим.

Включванията трябва да се извършват за 0,2 до 1секунда. С поставяне на приложените бленди, обхватът може да бъде намален в четири посоки. (рис.3.4) Обслужване модул за аварийна светлина Преди употреба аварийното осветление задължително да се тества.

• Натиснете бутон „test“, аварийните LED се включват.

• Пуснете бутон „test“, аварийните LED се изключват.

• Опционален допълнителен тест: захранването да се отдели от лампата.

• Модулът за аварийна светлина трябва да се включи.

• Модулът за аварийно осветление може да се сменя по време на нормалната работа на лампата.

• Контролният LED трябва винаги да свети след използване на модула за аварийно осветление, дори при провеждане на тест. Опционалният допълни- телен тест, отделяне на захранването, не замества проверката през бутона "test". Проблеми с модула за аварийна светлина Зеленият LED-показател за зареждане не свети: – Модулът за аварийна светлина не е поставен добре

• Да се провери връзката с мрежата

• Да се провери посоката и броя на батериите Зеленият LED-показател за зареждане свети, аварий- ните LED не се включват с бутона "test": – Батериите са твърде разредени – Батерията е дефектна или грешно поставена

• Да се провери връзката с мрежата

• Да се провери посоката и заредеността на батерии- те, евентуално да се заменят Зеленият LED за зареждане не свети, включва се заед- но с аварийните LED при натискане на бутон

• Да се провери посоката и броя на батериите При натискане на бутона аварийните LED веднага се

– Батериите са празни или дефектни

• Да се провери връзката на модула за аварийна светлина, зеленият LED за зареждане трябва да

8. Грижа и поддръжка

Продуктът не се нуждае от поддръжка. При замърсяване, лампата може да бъде почистена с влажна кърпа (без почистващ препарат). Лампата за аварийна светлина трябва ред овно да бъде проверявана според съответните държавни предпи- сания.– 171 – Важно: уредът не може да бъде заменян.

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци!Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не мо- гат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната Не изхвърляйте стари уреди, акумулатори/ батерии в общия боклук, в огън или във вода. Акумулатори/батерии трябва да се събират, рециклират или да се отстраняват по предпазващ за околната среда начин. Само за страни от ЕС: Според Директива 2006/66/EО дефектни или изтощени акумулатори/батерии трябва да бъдат рециклирани Акумулатори/батерии, негодни за употреба, могат да бъдат върнати на търговеца или в пункт за събиране на вредни отпадъци.

10. Гаранция от производителя

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5години гаранция за перфектна изработка и правилно функциониране на вашия продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както и липсата на дефекти в използваните материали и техните повърхности. Гаранционен иск: Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ- ГАЛВИНГ ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност. Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон +359(2)70045454.

11. Декларация за съответствие

С настоящото STEINEL GmbH декларира, че този тип радиосъоръжение RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S е в съответствие с Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: www.steinel.de

12. Технически данни

38Im Температура на цвета PMMA 4.000K (неутрално бяло = NW) Стъкло 3.000K (топло бяло = WW) Индекс на цветовото отражение R

=82 Средна продължителност на

L70B50 при 25°C: 60.000часа Консистенция на цветаSDCM SDCM 3 Разпределение на светлината J I H G 30 min+

Високочестотна техника 5,8 GHz (реагира на най-малките движения, независимо от температурата)– 173 – Ъгъл на отчитане 360° с 160° ъгъл на разтвор Излъчваща мощност около 1mW Обхват Ø 1 – 8м Настройка на времето 5 с. – 15 мин. Базово осветление 10% Настройка на светлочувствителността 2 – 2.000Lux Вид защита IP54 Клас защита II Температурен диапазон -10 до +40°C Клас енергийна ефективност P1S: D P2S: D P3S: D

3 броя Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Зареждане на батериите с около 23 mAh постоянно, не се създава собствено загряване Време за зареждане: 24 часа (продължително мрежово напрежение) Капацитет/продължителност на аварийното осветление : поне 3 часа *1) *1) Максималният капацитет се гарантира само ако се използват приложените батерии. Важно: когато продължителността на осветяване от модула за аварийно осветление падне под 3 часа, батериите трябва да бъдат заменени.

14. Проблеми при експлоатация сензорна лампа

Проблем Причина Решение Сензорната лампа е без напрежение ■ Задействал се е предпазител, не е включен, прекъснат кабел ■ Късо съединение ■ Евентуален прекъсвач да се

■ Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежение ■ Да се проверят връзките ■ Прекъсвачът да се включи Сензорната лампа не се включва ■ Настройката на светлочувстви- телността е погрешно направена ■ Прекъсвачът е изключен ■ Предпазителят се е задействал ■ Настройката да се направи наново ■ Прекъсвачът да се включи ■ Предпазителят да се включи, замени, евентуално да се провери

Сензорната лампа не се изключва ■ Продължително движение в

■ Да се провери обхвата Сензорната лампа се включва без видимо движение ■ Лампата не е монтирана

■ Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.) ■ Корпусът да се закрепи стабилно ■ Да се провери обхвата Сензорната лампа не се включва, въпреки наличието на движение ■ Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък обхват ■ Настройката на светлочувстви- телността е погрешно направена ■ Да се провери обхвата ■ Настройката да се направи наново

15. Проблеми при експлоатация модул за аварийна светлина

Проблем Причина Решение Зеленият LED-показател за зареждане не свети ■ Модулът за аварийна светлина не е поставен добре ■ Липсва мрежово захранване ■ LED на аварийната светлина

■ Да се провери връзката с мрежата ■ Да се заменят батериите ■ Да се провери посоката и броя на батериите Зеленият LED-показател за зареждане свети, аварийните LED не се включват с бутона ■ Батериите са твърде разредени ■ Батерията е дефектна ■ Да се провери връзката с мрежата ■ Да се провери посоката и зареде- ността на батериите Зеленият LED за зареждане не свети, включва се заедно с аварий- ните LED при натискане на бутон ■ Батериите са поставени грешно или са малко ■ Да се провери посоката и броя на батериите. Евентуално да се заменят батериите При натискане на бутона "test" аварийните LED ведага се изключват ■ Батериите са празни или
