GEBRUIKSAANWIJZING RS PRO P3 S STEINEL

Inbegrepen bij levering P1 / P1 FLAT / P2 / P2 FLAT (afb.1.1 / 1.2) – sensorlamp – 3 afstandhouders – 2 insteekplaatjes Inbegrepen bij levering noodverlichtingslamp P3 (afb.1.3) – sensorlamp – 3 afstandhouders – 2 insteekplaatjes – 1 noodverlichtingsmodule (EM) – 3 batterijen Productafmetingen P1 / P2 / P3 (afb.1.4) Productafmetingen P1 FLAT / P2 FLAT (afb.1.5) Overzicht apparaat – RS PRO LED P1 / P1 FLAT (afb.1.6) – RS PRO LED P2 / RS PRO LED P2 FLAT / RS PRO LED P3 (afb.1.7)

Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenig- vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onder- broken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spanningstester.

• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebruikelijke instal- latievoorschriften en aansluitingsvoorwaarden worden uitgevoerd (bijv. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

• De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

Gebruik volgens de voorschriften – Wand-/plafondlamp met sensor en actieve bewegingsmelder. In verband met de gevoelige registra- tie slechts beperkt geschikt voor gebruik buiten – gecombineerde noodverlichting met losse batterijen en sensorfunctie die bij stroomuitval conform EN 60598-2- 22 gedurende 3 uur automatisch een noodverlichting led inschakelt. (P2/P3) Opmerking: Zorg er bij de installatie a.u.b. voor dat er een minimumaf- stand van 3 m tot de WiFi router of tot Access Points wordt aangehouden. De geïntegreerde HF-sensor zendt hoogfrequente elektro- magnetische golven (5,8GHz) uit en ontvangt hun echo. !– 31 – – RS PRO LED P2 noodverlichtingslamp (EM) / RS PRO LED P2 noodverlichtingslamp (EM) / RS PRO LED P3 noodverlichtingslamp (EM) (afb.1.8) – RS PRO LED noodverlichtingsmodule (EM) (afb.1.9) A Elektronisch huis B Lichtsensor C HF-sensor D Aansluitklem E Afdichtstopje F Afdekplaat G Basislichtinstelling H Tijdinstelling I reikwijdte-instelling J Schemerinstelling K Noodverlichtingsmodule (optioneel) L Status-led-lampje M Knop 'test' Lichtsterkteverdeling (afb.1.10)

4. Elektrische aansluiting

Schakelschema (afb. 1.1) De stroomtoevoer bestaat uit een 3-polige kabel: L = fase (meestal zwart, bruin of grijs) N = nuldraad (meestal blauw) PE = aarde (groen/geel) = geschakelde fase (meestal zwart, bruin of grijs) In geval van twijfel moeten de draden met een spannings- tester worden geïdentificeerd; vervolgens weer spannings- vrij maken. De fase (L), ( ) en de nuldraad (N) worden op het kroonsteentje aangesloten. Belangrijk: Het verwisselen van de aansluitingen kan in het apparaat of in uw meterkast tot kortsluiting leiden. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd worden (bij gebruik zonder noodverlichtingsmodule). Aansluiting op een dimmer leidt tot beschadiging van de sensorlamp. Opmerking: De led-lamp niet aanraken. Opmerking: de lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te ver- vangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

• Niet geschikt voor plafondmontage met op het plafond gemonteerde toevoerkabel. (afb.2.1) Montagestappen

• Stroomtoevoer uitschakelen (afb.1.1).

• Afdekkap van de behuizing halen (afb. 2.2).

• Boorgaten aftekenen (afb. 2.3).

• Gaten boren en pluggen plaatsen (afb. 2.4).

• Afdichtstopje voor de stroomtoevoer doordrukken (afb. 2.5).

• Aansluitkabel aansluiten (afb. 2.8-2.9).

• Noodverlichtingsmodule uitnemen (afb.2.10).

• Instellingen uitvoeren ➜ '6. Werking'

• Afdekkap plaatsen (afb.2.12).

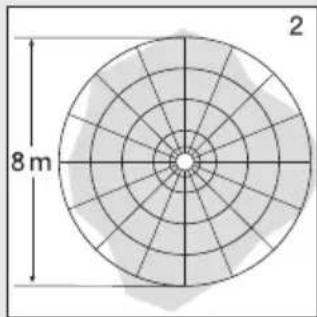

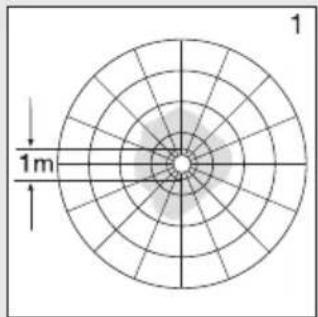

Fabrieksinstellingen – Schemerinstelling 2.000lux – Reikwijdte-instelling 8m – Tijdinstelling 5seconden – Basislichtfunctie Uit Nadat de behuizing gemonteerd en de netaansluiting uitgevoerd is, kan de sensorlamp in gebruik worden geno- men. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 10sec. uit en is vervolgens actief voor de sensormodus. Het opnieuw activeren van de lichtschakelaar is niet nodig. Instelknoppen (afb. 3.2) Schemerinstelling (drempelwaarde) (J) De gewenste drempelwaarde kan traploos van ca. 2 tot 2.000lux worden ingesteld. – Instelknopje op + = daglichtstand (onafhankelijk van de lichtsterkte) – Instelknopje op – = schemerstand (ca.2lux) Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op + staan. Reikwijdte-instelling (gevoeligheid) (I) Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2,5m hoogte. – Instelknopje + = max. reikwijdte 8m – Instelknopje – = min. reikwijdte 1m NL– 32 – Tijdinstelling (nalooptijd) (H) De gewenste brandduur van de lamp kan traploos van ca. 5seconden tot max. 15minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. – Instelknopje + = ca. 15minuten – Instelknopje – = ca. 5seconden Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde be- wegingsregistratie gedurende ca. 1seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging weer licht inschakelen. Bij de instelling van het registratiebereik en voor de functie- controle raden wij aan de kortste tijd in te stellen. Basislichtfunctie (G) Met de basislichtfunctieis het mogelijk om op ca. 10% van het lichtvermogen over te schakelen wanneer de ingestelde lichtwaarde wordt bereikt. Door een beweging in het re- gistratiebereik wordt het licht gedurende de ingestelde tijd op 100% lichtsterkte overgeschakeld. Na afloop van de ingestelde tijd schakelt het licht weer helemaal uit. Indien de ingestelde lichtwaarde nog steeds niet is bereikt, wordt de basisverlichting weer ingeschakeld. – Instelknopje op = basisverlichting AAN – Instelknopje op O = basisverlichting UIT – Instelknopje op 10min. = basisverlichting 10minuten – Instelknopje op 30min. = basisverlichting 30minuten De basisverlichting is AAN, wanneer de drempelwaarde van de lichtsterkte niet wordt gehaald. Bij geactiveerde daglichtstand is de basisverlichting altijd AAN. De basisver- lichting schakelt ieder uur uit, om de omgevingslichtsterkte te meten. Na korte tijd schakelt de basisverlichting weer in. Permanente verlichting Als er een optionele netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk: Permanente verlichting (afb.3.3)

1) Permanente verlichting inschakelen:

schakelaar 2 × UIT en AAN. De lamp wordt 4 uur lang permanent ingeschakeld. Vervolgens schakelt de lamp automatisch weer over op sensormodus.

2) Permanente verlichting uitschakelen:

schakelaar 1× UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus. Belangrijk: De schakelingen moeten snel worden uitgevoerd, ca 0,2 tot 1 seconde na elkaar. Door het insteken van de bijgeleverde plaatjes kunt u de reikwijdte in vier richtingen verkleinen (afb. 3.4). Bediening noodverlichtingsmodule Voor het gebruik moet altijd een noodverlichtingstest worden uitgevoerd.

• Optionele extra test: stroomtoevoer van de lamp onderbreken.

• De noodverlichtingsmodule moet inschakelen.

• De noodverlichtingsmodule kan tijdens het normale gebruik van de lamp worden verwisseld.

• De status-led moet na gebruik van de noodverlichtings- module ook bij het uitvoeren van de noodverlichtingstest altijd branden. De optionele extra test (onderbreken van de stroomtoevoer) is geen vervanging van de test met de 'test'-knop Storingen noodverlichtingsmodule Groene led oplaadcontrole brandt niet: – de noodverlichtingsmodule is niet goed vastgeklikt

• Stroomtoevoer controleren

• De polariteit en compleetheid van de accu's controleren De groene led oplaadcontrole AAN, noodverlichting leds schakelen niet in met de knop 'test': – de accu's zijn ver leeg – de accu is defect of verkeerd om geplaatst

• Stroomtoevoer controleren

• De polariteit en laadtoestand van de accu's controleren, evt. accu's vervangen De groene led oplaadcontrole UIT schakelt bij het drukken op de knop samen met de noodverlichting leds in

• De polariteit en compleetheid van de accu's controleren Noodverlichting leds gaan na het drukken op de knop meteen weer uit – Accu's leeg of defect

• Netaansluiting voor noodverlichtingsmodule controleren, de groene led oplaadcontrole moet branden

7. Toebehoren (naar keuze)

– Reserveaccu voor noodverlichtingsmodule (3 stuks) EAN 4007841 006457

8. Onderhoud en verzorging

Dit product is onderhoudsvrij. De lamp kan bij vervuiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd. De noodverlichtingslamp moet conform de gebruikelijke voorschriften regelmatig worden onderhouden. Belangrijk: de regelaar kan niet worden vervangen.– 33 –

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen:Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implemen-tatie in nationaal recht, dienen niet langer bruikbare elektri-sche apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden. Oude apparaten, accu's en batterijen horen niet bij het huisvuil. Gooi ze ook niet in vuur of water. Accu's/batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze worden verwijderd. Alleen voor EU-landen: Overeenkomstig richtlijn RL 2006/66/EG moeten defecte of afgedankte accu's/batterijen gerecycled worden. Af-gedankte accu's/batterijen kunnen in de winkel of bij een inzamelpunt voor schadelijke stoen worden afgegeven.

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock- Clarholz, DuitslandAlle producten van STEINEL voldoen aan de hoogste kwaliteits-eisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden:De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-pro-ducten die in Nederland worden gekocht en gebruikt. Onze garantiediensten voor consumentenDe volgende regelingen zijn van toepassing op consumenten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commerciële of zelfstan-dige beroep handelt.U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een credit-nota uit te schrijven.De garantieperiode voor het door u gekochte STEINEL Profes-sional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen: 5 jaarvoor hetelucht- en smeltlijmproducten: 1 jaarvanaf de datum van aankoop van het product.Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending.Onze garantiediensten voor ondernemersDe volgende regelingen zijn van toepassing op ondernemers. Een ondernemer is een natuurlijke of rechtspersoon of een per-sonenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn commerciële of zelfstandige beroep handelt.Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven.De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen: 5 jaarvoor hetelucht- en smeltlijmproducten: 1 jaarvanaf de datum van aankoop van het product.In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.Wettelijke rechten bij gebreken, kosteloosheidDe hier beschreven diensten gelden als aanvulling op de wette-lijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.Uitzonderingen op de garantieUitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen.Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuur-lijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigen-machtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aan-vullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn, – indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd, – wanneer de montage en installatie niet volgens de installatie-voorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen.Geldigheid van het Duitse rechtOp deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.Garantie claimenIndien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met ver-melding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperio-de is verlopen.

11. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

=82 Gemiddelde levensduur L70B50 bij 25°C: 60.000uur Kleurconsistentie SDCM SDCM 3 Lichtsterkteverdeling J I H G 30 min+

HF-techniek 5,8 GHz (reageert temperatuuronafhankelijk op de kleinste bewegingen) Registratiehoek 360° met 160° openingshoek Zendvermogen ca. 1 mW Reikwijdte Ø 1 – 8m Tijdinstelling 5 sec. – 15 min. Oriëntatielicht 10% Schemerinstelling 2 – 2.000lux Bescherming IP54 Veiligheidsklasse II– 35 – Temperatuurbereik -10 tot +40°C Energieklasse P1S: D P2S: D P3S: D

NL13. Technische gegevens accu's 3 stuks Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Opladen van de accu met ca. 23 mAh permanent, er vindt geen eigen opwarming plaats Oplaadduur: 24 h (permanente netspanning) Accucapaciteit/noodverlichtingsduur: min. 3 h *1) *1) De maximale capaciteit wordt alleen gegarandeerd wanneer de meegeleverde accu's worden gebruikt. Belangrijk: wanneer de brandduur van de noodverlichtingsmodule onder 3 uur komt, moeten de accu's worden verwisseld.

14. Storingen sensorlamp

Storing Oorzaak Oplossing De sensorlamp is zonder spanning ■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken ■ Kortsluiting in de stroomtoevoer ■ Eventueel aanwezige netschakelaar uit ■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren ■ Aansluitingen controleren ■ Netschakelaar inschakelen De sensorlamp schakelt niet in ■ Schemerinstelling verkeerd gekozen ■ Netschakelaar UIT ■ Zekering gesprongen ■ Opnieuw instellen ■ Inschakelen ■ Zekering inschakelen, vervangen, evt. aansluiting controleren De sensorlamp schakelt niet uit ■ Permanente beweging in het registratiebereik ■ Bereik controleren Sensorlamp schakelt zonder herkenbare beweging in ■ Lamp niet stabiel gemonteerd ■ Beweging was aanwezig, werd echter niet opgemerkt door de waarnemer (beweging achter wand, beweging van een klein object in de directe omgeving van de lamp etc.) ■ Behuizing vast monteren ■ Bereik controleren Sensorlamp schakelt ondanks beweging niet in ■ Snelle bewegingen worden onder- drukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld ■ Schemerinstelling verkeerd gekozen ■ Bereik controleren ■ Opnieuw instellen
