NÁVOD K OBSLUZE RS PRO P3 S STEINEL

CZ......106 Dodržujte písemné pokyny!

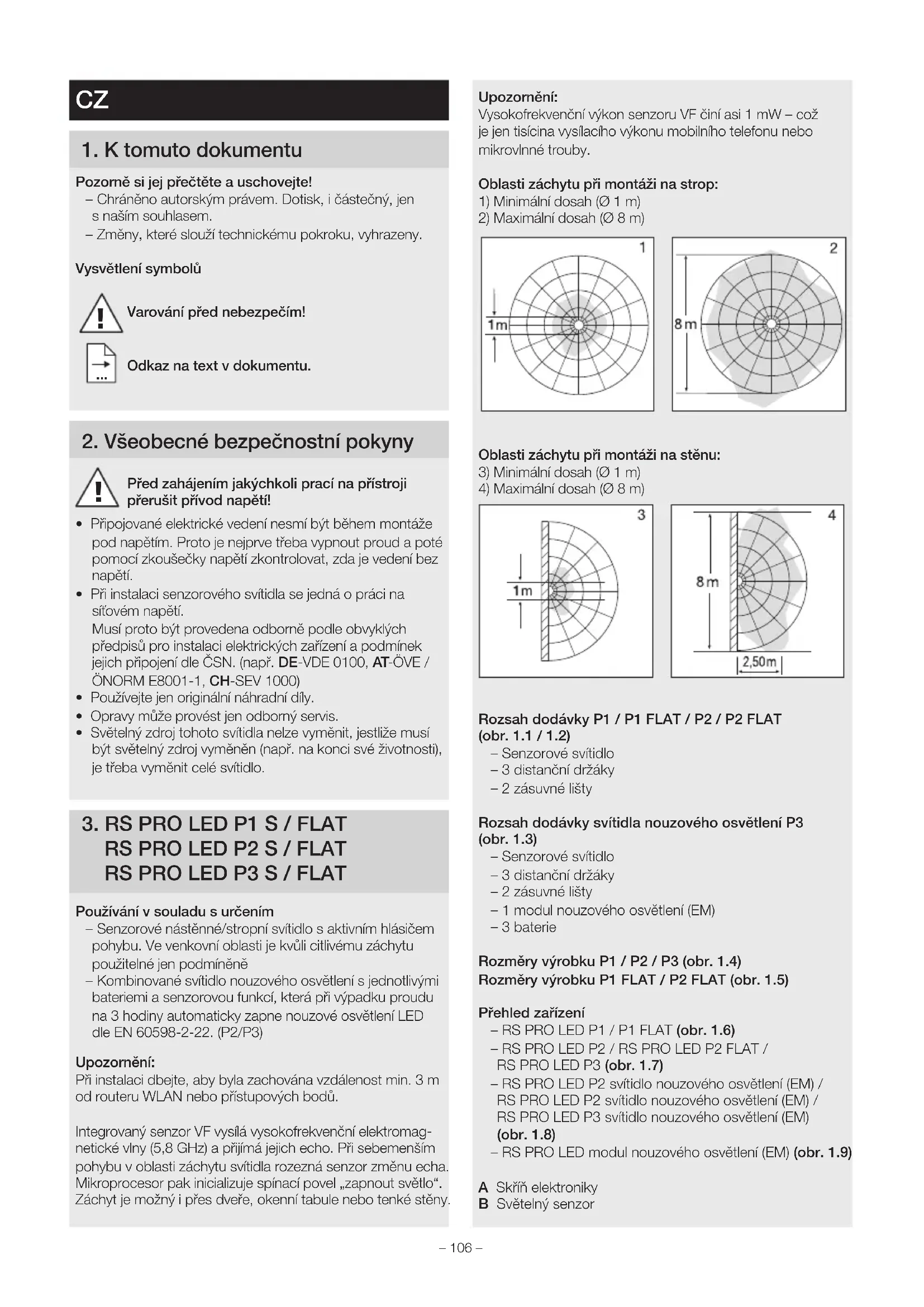

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
– Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
• Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. (např. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
• Používejte jen originální náhradní díly.
• Opravy může provést jen odborný servis.
• Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

3. RS PRO LED P1 S / FLAT RS PRO LED P2 S / FLAT RS PRO LED P3 S / FLAT

Používání v souladu s určením

– Senzorové nástěnné/stropní svítidlo s aktivním hlásičem pohybu. Ve venkovní oblasti je kvůli citlivému záchytu použitelné jen podmíněně
- Kombinované svítidlo nouzového osvětlení s jednotlivými bateriemi a senzorovou funkcí, která při výpadku proudu na 3 hodiny automaticky zapne nouzové osvětlení LED dle EN 60598-2-22. (P2/P3)

Upozornění:

Při instalaci dbejte, aby byla zachována vzdálenost min. 3 m od routeru WLAN nebo přístupových bodů.

Integrovaný senzor VF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při sebemenším pohybu v oblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „zapnout světlo“. Záchyt je možný i přes dveře, okenní tabule nebo tenké stěny.

Upozornění:

Vysokofrekvenční výkon senzoru VF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

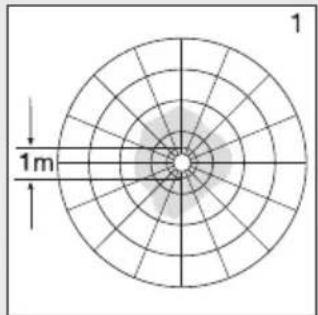

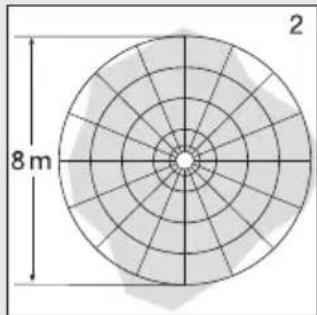

Oblasti záchytu při montáži na strop:

1) Minimální dosah (∅ 1 m)
2) Maximální dosah (∅ 8 m)

1 1m

8 m 2

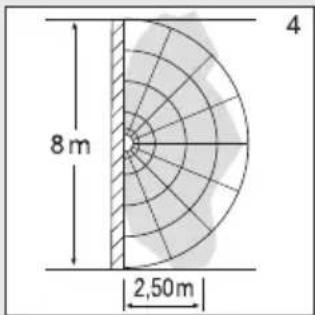

Oblasti záchytu při montáži na stěnu:

3) Minimální dosah (∅ 1 m)
4) Maximální dosah (∅ 8 m)

1m 3

8 m 2,50 m 4

Rozsah dodávky P1 / P1 FLAT / P2 / P2 FLAT (obr. 1.1 / 1.2)

• Senzorové svítidlo
• 3 distanční držáky
• 2 zásuvné lišty

Rozsah dodávky svítidla nouzového osvětlení P3 (obr. 1.3)

• Senzorové svítidlo
• 3 distanční držáky
• 2 zásuvné lišty
• 1 modul nouzového osvětlení (EM)
  -3 baterie

Rozměry výrobku P1 / P2 / P3 (obr. 1.4)

Rozměry výrobku P1 FLAT / P2 FLAT (obr. 1.5)

Přehled zařízení

• RS PRO LED P1 / P1 FLAT (obr. 1.6)
• RS PRO LED P2 / RS PRO LED P2 FLAT / RS PRO LED P3 (obr. 1.7)
• RS PRO LED P2 svítidlo nouzového osvětlení (EM) / RS PRO LED P2 svítidlo nouzového osvětlení (EM) / RS PRO LED P3 svítidlo nouzového osvětlení (EM) (obr. 1.8)
• RS PRO LED modul nouzového osvětlení (EM) (obr. 1.9)

A Skřín elektroniky
B Světelný senzor

C Senzor VF
D Připojovací svorka
E Utěsňovací zátka
F Zásuvná krycí clona
G Nastavení základního světla
H Časové nastavení
I Nastavení dosahu
J Soumrakové nastavení
K Modul nouzového osvětlení (volitelně)
L Stavová LED
M Tlačítko „test“

Rozložení svítivosti (obr. 1.10)

4. Elektrické připojení

Schéma zapojení (obr. 1.1)

K připojení k elektrické síti použijte třípólový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý)

N = neutrální vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

↓ = spínaný fázový vodič (většinou černý, hnědý nebo šedý)

V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí.

Fázový (L), (↓), i neutrální vodič (N) se připojí k připojovací svorce.

Důležité:

Případná záměna přívodů způsobí po zapnutí zkrat v přístroji nebo ve vaší pojistkové krabici. V tomto případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit.

V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač (při použití bez modulu nouzového osvětlení).

Připojení k útlumovému regulátoru vede k poškození senzorového svítidla.

Upozornění:

Nedotýkat se přímo LED.

Upozornění: Světelný zdroj tohoto svítidla nelze vyměnit. Jestlíže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

LED LED

5. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození výrobek nepoužívat.
• Při montáži senzorového svítidla dbát, aby bylo upevněno bez otřesů.
• Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu.
• Nevhodné pro stropní montáž u přívodního vedení na omítku. (Obr. 2.1)

Postup při montáži

• Vypnout napájení elektrickým proudem (obr. 1.1).
• Z tělesa sejmout ochranný kryt (obr. 2.2).
• Vyznačit otvory k vrtání (obr. 2.3).
• Vyvrtat otvory a vložit hmoždinky (obr. 2.4).
- Prorazit utěsňovací zátku pro síťové přívodní vedení (obr. 2.5).
- Montáž u síťového přívodního vedení pod omítku (obr. 2.6).
- Montáž u síťového přívodního vedení na omítku (obr. 2.7).
- Připojit připojovací kabel (obr. 2.8-2.9).
- Vyjmout modul nouzového osvětlení (obr. 2.10)
• Vyměnit baterie (obr. 2.11)
- Zapnout napájení elektrickým proudem (obr. 2.12).
• Provést nastavení → „6. Funkce“
• Nasadit ochranný kryt (obr. 2.12).

6. Funkce

Nastavení z výroby

– Soumrakové nastavení 2.000 lx
– Nastavení dosahu 8 m
– Časové nastavení 5 sekund

– Funkce základního osvětlení Vyp

Po kompletní montáži tělesa a připojení k síti může být senzorové svítidlo uvedeno do provozu. Při manuálním uvádění svítidla do provozu spínačem světel se svítidlo pro dobu fáze měření po 10 sekundách vypne a následovně je aktivní pro senzorový provoz. Opětovné stisknutí vypínače světel není potřebné.

Soumrakové nastavení (práh citlivosti) (J)

Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí od asi 2 lx do 2.000 lx.

– Otočný regulátor nastavený na + = provoz za denního světla (nezávisle na jasu)
- Otočný regulátor nastavený na - = soumrakový provoz (asi 2 lx)

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na +.

Nastavení dosahu (citlivost) (I)

Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži ve výšce 2,5 m vyplyne jako oblast záchytu.

Časové nastavení (doba doběhu) (H)

Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 5 sekund do max. 15 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny.

Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo.

K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Funkce základního osvětlení (G)

Funkce základního osvětlení umožňuje osvětlení se světelným výkonem přibližně 10 %, jestliže je dosaženo nastaveného jasu. Při pohybu v oblasti záchytu bude po nastavenou dobu svítit světlo se 100 % jasem. Po uplynutí nastavené doby světlo úplně zhasne. Pokud by stále ještě mělo být dosaženo nastaveného jasu, základní světlo se zase zapne.

• Otočný regulátor nastavený naC = základní světlo ZAP
  – Otočný regulátor nastavený na Off = základní světlo VYP
• Otočný regulátor nastavený na 10 min = základní světlo 10 minut
• Otočný regulátor nastavený na 30 min = základní světlo 30 minut

Základní světlo je zapnuté, jestliže není dosaženo prahu jasu. U aktivního provozu za denního světla je základní světlo vždy zapnuté. Základní světlo se každou hodinu vypne ke změření jasu prostředí. Po krátké době se základní světlo zase zapne.

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen volitelný síťový vypínač, jsou vedle jednoduchého zapínání možné i následující funkce:

Provoz trvalého osvětlení (obr. 3.3)

1) Zapnutí trvalého osvětlení:

Vypínač 2× vyp. a zap. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu.

2) Vypnutí trvalého osvětlení:

Vypínač 1x vyp. a zap. Svítidlo zhasne, popř. přejde do senzorového provozu.

Důležité:

Spínání musí být provedeno v rozmezí od 0,2 do 1 sekundy.

Nasunutím přiložených zásuvných krycích clon můžete omezit dosah ve čtyřech směrech. (obr. 3.4)

Obsluha modulu nouzového osvětlení

Před použitím bezpodmínečně provést test nouzového osvětlení.

• Stisknout tlačítko „test“, LED nouzového osvětlení se rozsvítí.
• Uvolnit tlačitko „test“, LED nouzového osvětlení zhasnou.
• Volitelný dodatečný test: Odpojit napájení svítidla.
• Musí zapnout modul nouzového osvětlení.
• Modul nouzového osvětlení lze během normálního provo- zu svítidla vyměnit.
• Stavová LED musí po nasazení modulu nouzového osvětlení vždy svítit, i při testování nouzového osvětlení. Volitelný dodatečný test, odpojení napájení, nenahrazuje zkoušku prováděnou tlačítkem „test“.

Poruchy modulu nouzového osvětlení

Zelená LED kontrolka nabíjení nesvítí:

• Modul nouzového osvětlení správně nezaskočil
  • Zkontrolovat připojení k síti
  • Zkontrolovat směr vložení a úplnost akumulátorů

Zelená LED kontrolka nabíjení svítí, LED nouzového osvětlení se nezapnou tlačítkem „test“:

• Akumulátory jsou hluboce vybité
  – Akumulátorový článek je poškozený nebo není správně vložený

• Zkontrolovat připojení k síti
- Zkontrolovat směr vložení a nabití akumulátoru, event. akumulátory vyměnit

Zelená LED kontrolka nabíjení nesvítí, rozsvítí se po stisku tlačítka společně s LED nouzového osvětlení

- Zkontrolovat směr vložení a úplnost akumulátorů

LED nouzového osvětlení po stisku tlačítka zase hned zhasnou

- Akumulátory prázdné nebo poškozené

- Zkontrolovat připojení k elektrické sítí pro modul nouzového osvětlení, musí svítit zelená LED kontrolka nabíjení

7. Příslušenství (volitelně)

– Náhradní akumulátor pro modul nouzového osvětlení (3 ks) EAN 4007841 006457

8. Údržba a ošetřování

Výrobek je bezúdržbový.

Svítidlo lze v případě znečištění očistit vlhkým hadříkem (bez použití čisticích prostředků).

Svítidlo nouzového osvětlení musí být pravidelně udržováno podle předpisů dané země.

Důležité: Provozní přístroj nelze vyměnit.

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směmicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

Staré přístroje, akumulátory/baterie neházet do domovního odpadu, ohně nebo vody. Akumulátory/baterie se mají sbírat, recyklovat nebo ekologicky likvidovat.

Jen pro země EU:

Podle směrnice RL 2006/66/ES musí být vadné nebo opotřebované akumulátory/baterie recyklovány. Nepoužitelné akumulátory/baterie můžete odevzdat v prodejně nebo ve sběrně nebezpečných odpadů.

10. Záruka výrobce

Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena.

Poskytneme vám 5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL.

Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady.

Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.

Uplatňování záruky:

Chcete-li váš výrobek reklamovat, zašlete jej nedemontovaný a vyplaceně s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.

Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.steinel.cz

Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku [phone].

5LETÁ ZÁRUKA VÝROBCE

11. Prohlášení o shodě

Tímto STEINEL GmbH prohlašuje, že typ rádio- vého zařízení RS PRO LED P1 S / RS PRO LED P1 S FLAT / RS PRO LED P2 S / RS PRO LED P2 S FLAT / RS PRO LED P3 S je v souladu se směrnící 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de

1. Technické parametry

Rozměry (∅ × h) P1 S: ∅ 280 × 110	P1 S / P2 S / P3 S P1 S FLAT / P2 S FLAT
	mmP2 S: ∅ 320 × 120 mmP3 S: ∅ 400 × 142 mm	P1 S FLAT: ∅ 272 × 64 mmP2 S FLAT: ∅ 322 × 68 mm
Sítové napětí 220–240 V, 50/60 Hz
Materiál PMMA (ochranný kryt)
Příkon (Pon) P1 S: neutrální bílá: 9,40 W	P1 S: teplá bílá: 9,40 WP2 S (EM) neutrální bílá: 15,40 WP2 S (EM) teplá bílá: 15,10 WP3 S (EM) neutrální bílá: 18,40 WP3 S (EM) teplá bílá: 18,40 W	P1 S FLAT neutrální bílá: 9,40 WP1 S FLAT teplá bílá: 9,40 WP2 S (EM) FLAT neutrální bílá:15,40 WP2 S (EM) teplá bílá:15,10 W
Standby senzor (Psb) 0,39 0,39
Sítový proud	P1 S: 230 V–45 mAP2 S: 230 V–75 mAP3 S: 230 V–88 mA
Účiník P1 S: 0,91	P2 S: 0,91P3 S: 0,93
Dodatečné spínané výkony zatížení	zárovky/halogenové žárovky 800 Wzátěž LED / EKG: 250 W (50 jednotek c < 88 μF)
Světelný tok (360°)	P1 S neutrální bílá: 980 ImP1 S teplá bílá: 953 ImP2 S (EM) neutrální bílá: 1.731 ImP2 S (EM) teplá bílá: 1.674 ImP3 S (EM) neutrální bílá: 2.188 ImP3 S (EM) teplá bílá: 2.072 lm	P1 S FLAT neutrální bílá: 965 ImP1 S FLAT teplá bílá: 942 ImP2 S (EM) FLAT neutrální bílá: 1.700 ImP2 S (EM) FLAT teplá bílá: 1.608 lm
Efektivnost	P1 S neutrální bílá: 104 lm/WP1 S teplá bílá: 101 lm/WP2 S (EM) neutrální bílá: 112 lm/WP2 S (EM) teplá bílá: 110,90 lm/WP3 S (EM) neutrální bílá: 119 lm/WP3 S (EM) teplá bílá: 112,60 lm/W	P1 S FLAT neutrální bílá: 102,70 lm/WP1 S FLAT teplá bílá: 100 lm/WP2 S (EM) FLAT neutrální bílá: 110 lm/WP2 S (EM) FLAT teplá bílá: 106,50 lm/W
Světelný tok nouzového osvětlení	38 lm
Barevná teplota	PMMA 4.000 K (neutrální bílá = NW)sklo 3.000 K (teplá bílá = WW)
Index reprodukce barev	Ra= 82
Průměrná jmenovitá životnost	L70B50 při 25 °C: 60.000 hod.
Konzistence barev SDCM	SDCM 3
Rozložení svítivosti
Technika VF	5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyby)
Úhel záchytu 360° s úhlem otevření	160°
Vysílací výkon	asi 1 mW
Dosah	∅ 1–8 m
Časové nastavení	5 s–15 min
Základní světlo	10 %
Soumrakové nastavení	2–2.000 lx
Krytí	IP54
Třída ochrany	II
Teplotní rozmezí -10 až +40 °C
Třída energetické účinnosti P1 S: D	P2 S: DP3 S: D	P1 S FLAT neutrální bílá: EP1 S FLAT teplá bílá: EP2 S FLAT neutrální bílá: DP2 S FLAT teplá bílá: D

13. Technické parametry akumulátorů

3 ks Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA

Permanentní nabíjení akumulátoru s asi 23 mAh, nedochází k vlastnímu zahřívání

Doba nabíjení: 24 hod. (trvalé síťové napětí)

Kapacita akumulátoru/doba trvání nouzového osvětlení: min. 3 hod. *1)

*1) Maximální kapacita je zajištěna jen tehdy, jsou-li použity dodané akumulátory.

Důležité: Není-li dosaženo požadované doby, po kterou má modul nouzového osvětlení svítit (3 hod.), musí být vložené akumulátory vyměněny.

14. Provozní poruchy senzorového svítidla

Porucha Příčina Náprava

Senzorové svítidlo bez napětí	■ Pojistka zareagovala, svítidlo není zapnuté, přerušené vedení■ Zkrat v přívodním síťovém vedení■ Eventuálně vypnutý stávající síťový vypínač	■ Zapnout, vyměnit pojistku; zapnout síťový vypínač, zkontrolovat vedení pomocí zkoušečky napětí■ Zkontrolovat připojení■ Zapnout síťový vypínač
Senzorové svítidlo nezapíná	■ Zvoleno nesprávné soumrakové nastavení■ Síťový vypínač v poloze VYPNUTO■ Pojistka zareagovala	■ Znovu nastavit■ Zapnout■ Zapnout, vyměnit pojistku, popř. zkontrolovat připojení
Senzorové svítidlo nevypíná	■ Trvalý pohyb v oblasti záchytu.	■ Zkontrolovat oblast
Senzorové svítidlo zapíná bez patrného pohybu	■ Svítidlo není namontováno tak, aby bylo zabezpečeno proti pohybu■ K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu v bezpro-střední blízkosti svítidla atd.)	■ Pevně namontovat těleso■ Zkontrolovat oblast
Senzorové svítidlo při pohybu nezapíná	■ K minimalizaci poruch jsou potlače-ny rychlé pohyby nebo je nastavena příliš malá oblast záchytu■ Zvoleno nesprávné soumrakové nastavení	■ Zkontrolovat oblast■ Znovu nastavit

15. Provozní poruchy modulu nouzového osvětlení

Porucha Příčina Náprava

Zelená LED kontrolky nabíjení nesvítí	■ Modul nouzového osvětlení správně nezaskočil■ Bez síťového napětí■ Poškozené LED nouzového osvětlení	■ Zkontrolovat připojení k síti■ Vyměnit akumulátory■ Zkontrolovat směr vložení a úplnost akumulátorů
Zelená LED kontrolky nabíjení svítí, LED nouzového osvětlení se tlačítkem nezapnou	■ Akumulátory jsou hluboce vybité■ Akumulátorový článek je poškozený	■ Zkontrolovat připojení k síti■ Zkontrolovat směr vložení a nabití akumulátoru
Zelená LED kontrolky nabíjení nesvítí, rozsvítí se po stisku tlačítka společně s LED nouzového osvětlení	■ Akumulátory špatně vložené nebo nekompletní	■ Zkontrolovat směr vložení a úplnost akumulátorů. Event. vyměnit akumu-látory
LED nouzového osvětlení se po stisku tlačítka „test“ zase hned vypnou	■ Akumulátory prázdné nebo poško- zené	■ Zkontrolovat připojení k elektrické síti pro modul nouzového osvětlení, musí svítit zelená LED kontrolky nabíjení

SK

1. O tomto dokumente

Pozorne si ho prečítajte a uschovajte!

Odkaz na textové pasáže v dokumente.

2. Všeobecné bezpečnostné pokyny

• RS PRO LED P1 / P1 FLAT (obr. 1.6)
• RS PRO LED P2 / RS PRO LED P2 FLAT / RS PRO LED P3 (obr. 1.7)
• RS PRO LED P2 svietidlo s núdzovým svetlom (EM) / RS PRO LED P2 svietidlo s núdzovým svetlom (EM) / RS PRO LED P3 svietidlo s núdzovým svetlom (EM) (obr. 1.8)
• RS PRO LED modul núdzového osvetlenia (EM) (obr. 1.9)

4. Elektrické pripojenie

Schéma zapojenia (obr. 1.1)

PE = ochranný vodič (zeleno-žlty)

Pripojenie na stmievač vedie k poškodeniu senzorového svietidla.

Upozornenie:

Nedotýkajte sa priamo LED diódy.

Poznámka: Svetelný zdroj tohto svietidla sa nedá nahradit. V prípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.

LED LED

5. Montáž

Nastavovací regulátor (obr. 3.2)

Nastavenie stmievania (prahu citlivosti) (J)

Ovládanie modulu núdzového osvetlenia

LED núdzového osvetlenia po stlačení tlačidla hned'znova zhasnú.

7. Príslušenstvo (vol. výbava)

8. Starostlivost a údržba

Výrobok nevyžaduje údržbu.

13. Technické údaje o akumulátoroch

3 ks Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA

Dlhodobé nabíjanie akumulátora pomocou cca 23 mAh, bez zahrievania

Doba nabíjania: 24 hodín (stále sietové napätie)

11. Izjava o skladnosti
