RS PRO P3 S - Lampa STEINEL - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU RS PRO P3 S STEINEL

Pozorne si ho prečítajte a uschovajte! – Chránené autorským právom. Dotlač, aj keď iba v skrátenej verzii, je povolená iba snaším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov

Pred všetkými prácami na prístroji prerušte prívod napätia! • Pri montáži musí byť pripájané elektrické vedenie bez na-pätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia. • Pri inštalácii senzorového svietidla ide o prácu na sieťo-vom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných v danej kra- jine. ( napr. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)• Používajte iba originálne náhradné diely.• Opravy smú vykonávať iba autorizované servisné dielne.• Svetelný zdroj tohto svietidla sa nedá nahradiť. Vprípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.

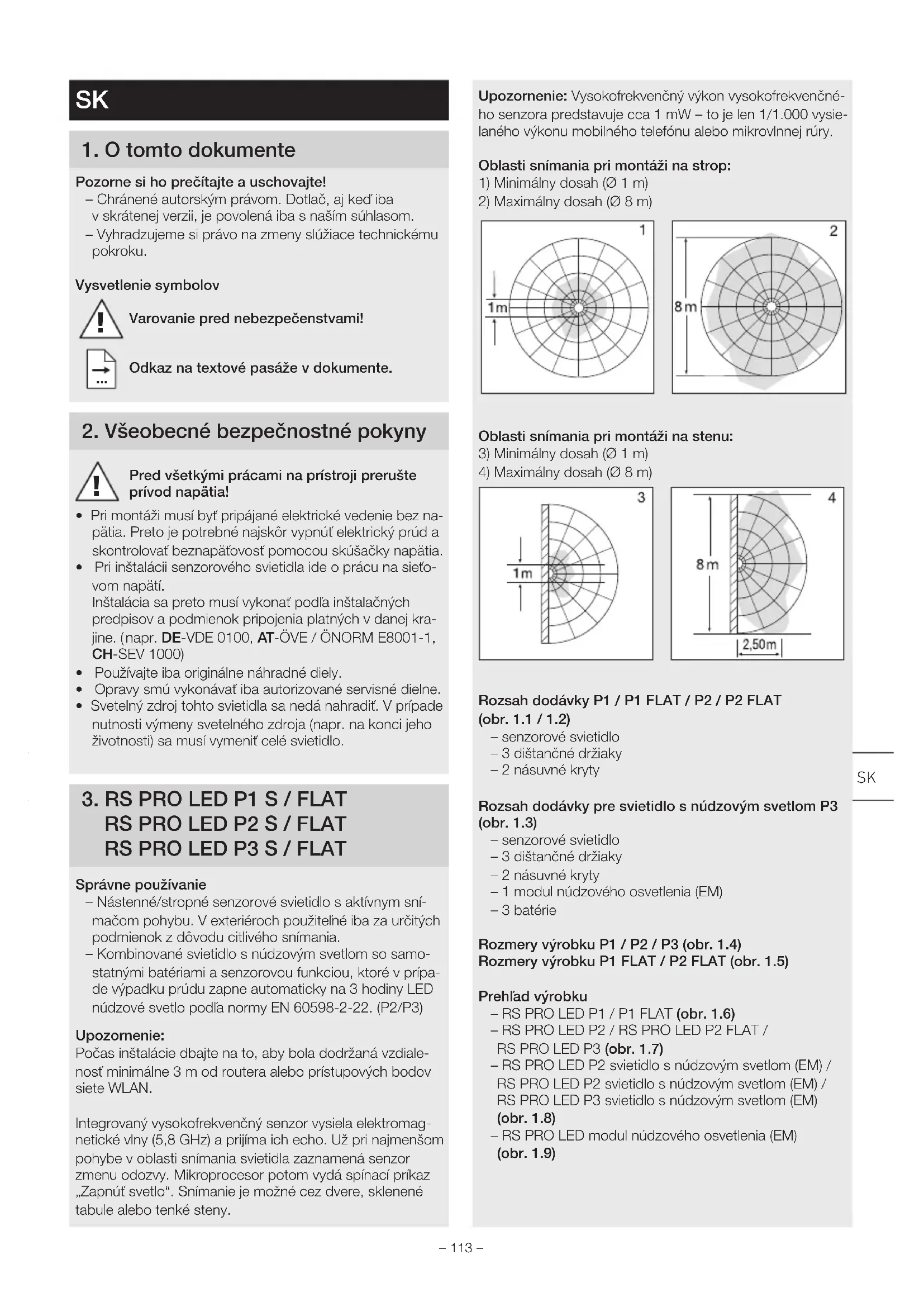

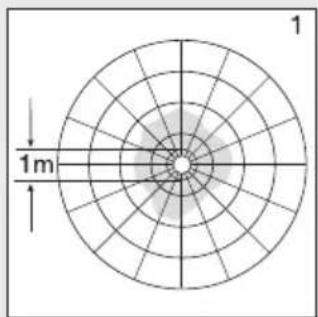

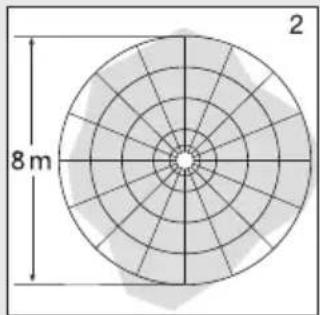

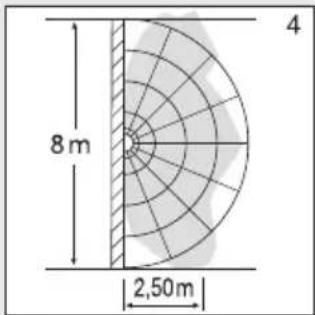

Správne používanie – Nástenné/stropné senzorové svietidlo saktívnym sní-mačom pohybu. Vexteriéroch použiteľné iba za určitých podmienok zdôvodu citlivého snímania. – Kombinované svietidlo snúdzovým svetlom so samo-statnými batériami a senzorovou funkciou, ktoré vprípa-de výpadku prúdu zapne automaticky na 3 hodiny LED núdzové svetlo podľa normy EN 60598-2-22. (P2/P3)Upozornenie:Počas inštalácie dbajte na to, aby bola dodržaná vzdiale-nosť minimálne 3m od routera alebo prístupových bodov siete WLAN.Integrovaný vysokofrekvenčný senzor vysiela elektromag-netické vlny (5,8GHz) a prijíma ich echo. Už pri najmenšom pohybe v oblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny.

SK– 114 – A elektronická skrinka B svetelný senzor C VF senzor D pripojovacia svorka E tesniaca zátka F násuvný kryt G nastavenie základného svetla H nastavenie času I nastavenie dosahu J nastavenie stmievania/svitania K modul núdzového osvetlenia (voliteľne) L stavová LED M tlačidlo „test“ Distribúcia intenzity svetla (obr.1.10)

4. Elektrické pripojenie

Schéma zapojenia (obr. 1.1) Napájacie vedenie pozostáva z3-žilového kábla: L = fáza (zvyčajne čierna, hnedá alebo sivá) N = neutrálny vodič (zvyčajne modrý) PE = ochranný vodič (zeleno-žltý) = spínaná fáza (zvyčajne čierna, hnedá alebo sivá) V prípade pochybností identifikujte káble pomocou skú- šačky napätia; potom ich znova odpojte od napätia. Fáza (L), ( ), ako aj neutrálny vodič (N) sa pripoja na pripojovaciu svorku. Dôležité: Zámena vodičov neskôr vedie kskratu vprístroji alebo vskrinke spoistkami. Vtomto prípade jednotlivé káble ešte raz identifikujte a nanovo zapojte. Na sieťové vedenie sa môže nainštalovať sieťový spínač na zapínanie a vy pínanie (pri použití bez modulu núdzového svetla). Pripojenie na stmievač vedie kpoškodeniu senzorového svietidla. Upozornenie: Nedotýkajte sa priamo LED diódy. Poznámka: Svetelný zdroj tohto svietidla sa nedá nahradiť. Vprípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.

• Všetky diely skontrolujte vzhľadom na poškodenie.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.

• Vyberte vhodné miesto montáže, zohľadnite dosah a snímanie pohybu.

• Nevhodné na stropnú montáž pri prípojnom nadomiet- kovom vedení. (obr.2.1) Montážny postup

• Vypnite napájanie elektrickým prúdom (obr.1.1).

• Prerazte tesniace zátky pre sieťový prívod (obr.2.5).

• Montáž pri prípojnom podomietkovom vedení (obr.2.6).

• Montáž pri prípojnom nadomietkovom vedení (obr.2.7).

• Pripojte prípojný kábel (obr.2.8 – 2.9).

• Zapnite napájanie elektrickým prúdom (obr.2.12).

Nastavenia z výroby – Nastavenie stmievania: 2.000lx – Nastavenie dosahu: 8m – Nastavenie času: 5s – Funkcia základného svetla: Vyp Po montáži telesa a pripojení na sieť sa môže senzorové svietidlo uviesť do prevádzky. Pri manuálnom uvedení svietidla do prevádzky pomocou svetelného vypínača sa svietidlo vypne kvôli fáze zamerania po 10sekundách a následne je aktívne pre senzorovú prevádzku. Opätovné stlačenie svetelného spínača nie je potrebné. Nastavovací regulátor (obr. 3.2) Nastavenie stmievania (prahu citlivosti) (J) Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2lx do 2.000lx. – nastavovací regulátor nastavený na + = prevádzka pri dennom svetle (nezávisle od jasu) – nastavovací regulátor nastavený na – = režim stmievania (cca 2lx) Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti pri dennom svetle musí byť nastavovací regulátor nastavený na +. Nastavenie dosahu (citlivosti) (I) Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži vo výške 2,5m a vytvorí tak oblasť snímania. – Nastavovací regulátor + = max. dosah 8m – Nastavovací regulátor – = min. dosah 1m Nastavenie času (doby dobehu) (H) Požadovaná doba svietenia svietidla sa môže plynulo nastaviť od cca 5s do max. 15min. Každým zaznamena- ným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu. – Nastavovací regulátor + = cca 15minút – Nastavovací regulátor – = cca 5sekúnd Upozornenie: Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti sa odporúča nastaviť najkratší čas.– 115 – Funkcia základného svetla (G) Funkcia základného svetla umožňuje osvetlenie na úrovni cca 10% svetelného výkonu, keď sa dosiahne nastavená hodnota svetlosti. Vprípade pohybu voblasti snímania sa svetlo zapne na nastavený čas so 100% svetlosťou. Po uplynutí nastaveného času sa svetlo úplne vypne. Ak je stále dosiahnutá nastavená hodnota svetlosti, základné svetlo sa znova zapne. – Regulátor na = základné svetlo ZAP – Regulátor na O = základné svetlo VYP – Regulátor na 10min. = základné svetlo 10 minút – Regulátor na 30min. = základné svetlo 30 minút Základné svetlo je zapnuté, keď nie je dosiahnutá úroveň svetlosti. Pri aktivovanej prevádzke pri dennom svetle je základné svetlo vždy zapnuté. Základné svetlo sa vypne každú hodinu, aby zmeralo svetlosť okolia. Po krátkej dobe sa základné svetlo znova zapne. Funkcia trvalého svetla Ak sa knapájaciemu vedeniu namontuje voliteľný sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia možné nasledujúce funkcie: Režim trvalého svetla (obr.3.3)

1) zapnutie trvalého svetla:

spínač 2× VYP a ZAP. Svietidlo sa na 4 hodiny nastaví na trvalé svetlo. Následne sa automaticky znovu prepne do senzorovej prevádzky.

2) vypnutie trvalého svetla:

spínač 1× VYP a ZAP. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky. Dôležité: Jednotlivé spínania sa musia vykonať v rozmedzí 0,2 až 1s. Zasunutím priložených násuvných krytov môžete dosah zmenšiť v4smeroch. (obr.3.4) Ovládanie modulu núdzového osvetlenia Pred použitím bezpodmienečne vykonajte test núdzového osvetlenia.

• Voliteľný dodatočný test: Svietidlo odpojte od napájania.

• Modul núdzového osvetlenia sa musí zapnúť.

• Modul núdzového osvetlenia je možné vymeniť počas normálnej prevádzky svietidla.

• Stavová LED musí po založení modulu núdzového osvetlenia vždy svietiť aj počas priebehu testu núdzové- ho osvetlenia. Voliteľný dodatočný test, čiže odpojenie od napájania, nenahrádza skúšku tlačidlom „test“. Poruchy modulu núdzového osvetlenia Zelený LED indikátor nabitia nesvieti: – Modul núdzového osvetlenia nie je správne zaistený.

• Skontrolujte sieťové pripojenie.

• Skontrolujte smer založenia a úplnosť počtu akumulá- torov. Zelený LED indikátor nabitia ZAP, LED núdzového osvetle- nia sa pomocou tlačidla „test“ nezapínajú: – akumulátory sú príliš vybité – článok akumulátora je chybný alebo nesprávne založený

• Skontrolujte sieťové pripojenie.

• Skontrolujte smer založenia a stav nabitia akumulátorov, príp. akumulátory vymeňte. Zelený LED indikátor nabitia VYP, pri stlačení tlačidla sa zapína spolu s LED núdzového osvetlenia.

• Skontrolujte smer založenia a úplnosť počtu akumulá- torov. LED núdzového osvetlenia po stlačení tlačidla hneď znova zhasnú. – akumulátory sú vybité alebo chybné

• Skontrolujte sieťové pripojenie pre modul núdzového osvetlenia, musí svietiť zelený LED indikátor nabitia.

7. Príslušenstvo (vol. výbava)

– Náhradný akumulátor pre modul núdzového osvetlenia (3 ks) EAN 4007841 006457

8. Starostlivosť a údržba

Výrobok nevyžaduje údržbu. Svietidlo môžete vprípade znečistenia očistiť vlhkou han- drou (bez čistiaceho prostriedku). Na svietidle snúdzovým svetlom sa musí pravidelne vykonávať údržba vsúlade s predpismi špecifickými pre danú krajinu. Upozornenie: Prevádzkový prístroj sa nedá vymeniť.

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzujte do komunálneho odpadu! Iba pre krajiny EÚ: Podľa platnej európskej smernice oodpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu. Staré prístroje, akumulátory/batérie nevyhadzujte do domového odpadu, do ohňa ani do vody. Akumulátory/batérie by sa mali zbierať, recyklovať, alebo ekologicky zlikvidovať. SK– 116 –Iba pre krajiny EÚ: Podľa smernice 2006/66/ES sa musia chybné alebo spot-rebované akumulátory/batérie recyklovať. Viac nepoužiteľné akumulátory/batérie môžu byť odovzdané na predajnom mieste alebo vzberni nebezpečných odpadov.

Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokiaľ takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav análežité fungovanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsahuje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektronických súčiastok akáblov, ako aj bezchybnosť všetkých použitých materiálov aich povrchov. Uplatnenie záruky: Ak chcete svoj výrobok reklamovať, zašlite ho vkomplet-nom stave asuhradenými prepravnými nákladmi spolu soriginálnym dokladom okúpe, ktorý musí obsahovať dátum kúpy aoznačenie výrobku, svojmu predajcovi alebo priamo nám na adresu STEINEL Technik s.r.o Rumunská 655/9, 460 01 Liberec 4. Odporúčame vám, aby ste si svoj doklad okúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady ariziká spojené so spätným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť.Informácie omožnostiach uplatnenia záručného prípadu nájdete na našej stránke www.steinel.czAk uvás došlo kzáručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykoľvek telefonicky kontaktovať na našej servisnej linke: +4320 485 253 271.

11. Vyhlásenie o zhode

STEINEL GmbH týmto vyhlasuje, že rádiové zaria-denie typu RSPROLEDP1S / RSPROLEDP1S FLAT / RSPROLED P2S / RSPROLED P2S FLAT / RSPROLEDP3S je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto interne-tovej adrese: www.steinel.de

=82 Priemerná dimenzovaná životnosť L70B50 pri 25°C: 60.000 hod. Konzistencia farieb SDCM SDCM 3 Distribúcia intenzity svetla J I H G 30 min+

VF technológia 5,8GHz (reaguje vzávislosti od teploty na najmenšie pohyby) Uhol dosahu 360° s uhlom otvorenia 160° Vysielací výkon cca 1 mW Dosah Ø 1 – 8m Nastavenie času 5s – 15min. Základné svetlo 10% Nastavenie stmievania/svitania 2 – 2.000 lx Krytie IP54 Trieda ochrany II Teplotný rozsah -10 až +40°C Trieda energetickej účinnosti P1S: D P2S: D P3S: D

3 ks Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Dlhodobé nabíjanie akumulátora pomocou cca 23 mAh, bez zahrievania Doba nabíjania: 24 hodín (stále sieťové napätie) Kapacita akumulátora/trvanie núdzového svetla: min. 3 h *1) *1) Maximálnu kapacitu môžete zabezpečiť len používaním akumulátorov, ktoré sú súčasťou dodávky. Dôležité: Keď je doba svietenia modulu núdzového osvetlenia menej ako 3 hodiny, musia sa vymeniť použité akumulátory.

14. Prevádzkové poruchy senzorového svietidla

Porucha Príčina Riešenie Senzorové svietidlo bez napätia ■ aktivovala sa poistka, nezapnuté, vedenie prerušené ■ skrat na sieťovom prívodnom vedení ■ prípadne zabudovaný sieťový spínač je vypnutý ■ zapnúť poistku, vymeniť, zapnúť sieťo- vý spínač, skontrolovať vedenie pomocou skúšačky napätia ■ skontrolovať prípojky ■ zapnúť sieťový spínač Senzorové svietidlo sa nezapína ■ nastavenie stmievania je nesprávne zvolené ■ sieťový spínač je vypnutý ■ aktivovala sa poistka ■ nastaviť nanovo ■ zapnúť ■ zapnúť poistku, vymeniť, príp. skontrolovať pripojenie Senzorové svietidlo sa nevypína ■ trvalý pohyb voblasti snímania ■ skontrolovať oblasť Senzorové svietidlo sa zapína bez viditeľného pohybu ■ svietidlo nie je namontované so zabezpečením proti pohybu ■ pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal (pohyb za stenou, pohyb malého objektu v bez- prostrednej blízkosti svietidla atď.) ■ pevne namontovať kryt ■ skontrolovať oblasť Senzorové svietidlo sa nezapína napriek pohybu ■ rýchle pohyby sú potlačené kvôli mi- nimalizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá ■ nastavenie stmievania je nesprávne zvolené ■ skontrolovať oblasť ■ nastaviť nanovo

15. Prevádzkové poruchy modulu núdzového osvetlenia
