KULLANIM KILAVUZU RS PRO P3 S STEINEL

TR......92 Yazılı talimatlara uyunuz!

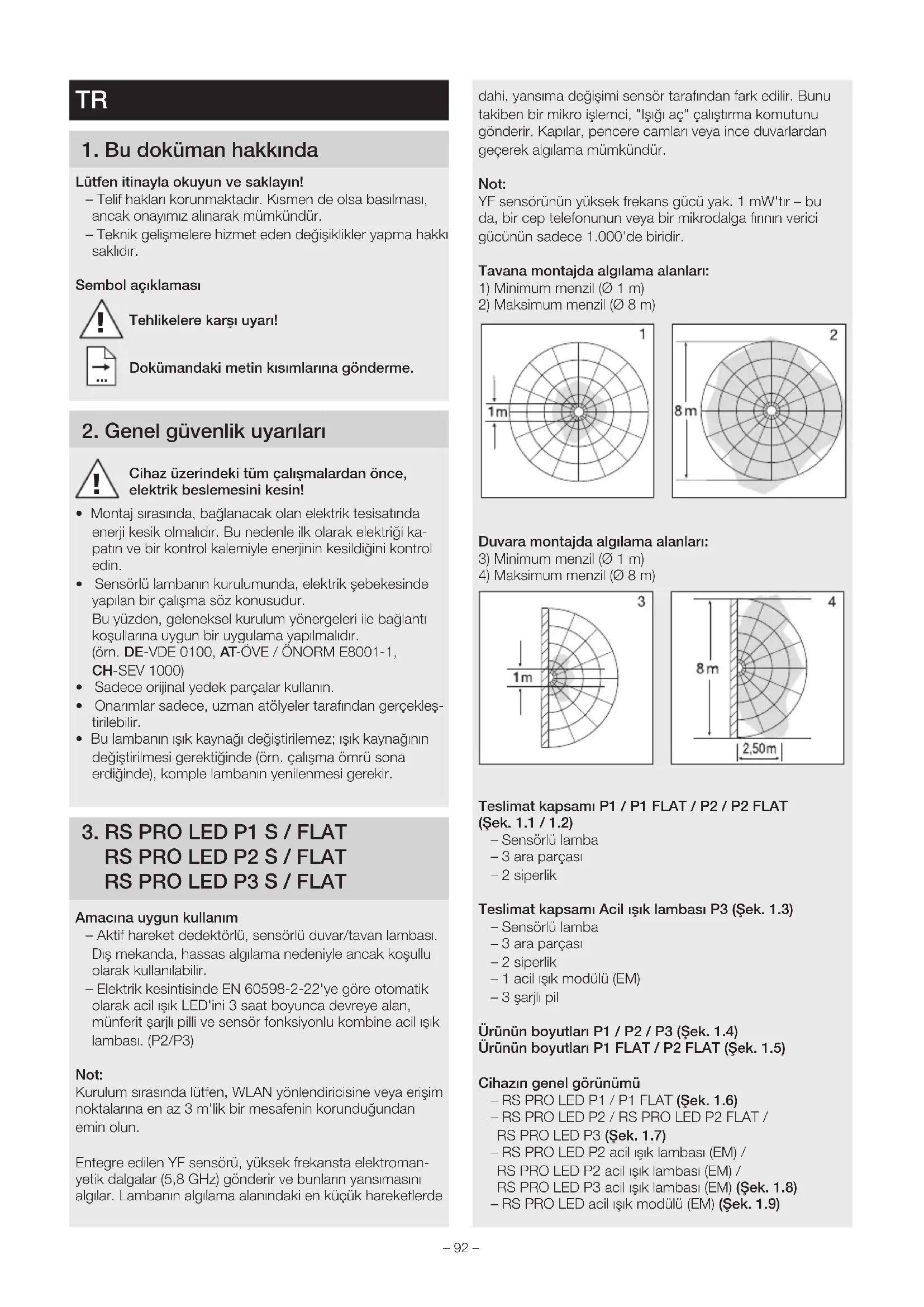

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur.

Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır.

(örn. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.
• Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erDİğinde), komple lambanın yenilenmesi gerekir.

3. RS PRO LED P1 S / FLAT RS PRO LED P2 S / FLAT RS PRO LED P3 S / FLAT

Amacına uygun kullanım

• Aktif hareket dedektörlü, sensörlü duvar/tavan lambası. Dış mekanda, hassas algılama nedeniyle ancak koşullu olarak kullanılabilir.
  – Elektrik kesintisinde EN 60598-2-22'ye göre otomatik olarak acil ışık LED'ini 3 saat boyunca devreye alan, münferit şarlı pilli ve sensör fonksiyonlu kombine acil ışık lambası. (P2/P3)

Not:

Kurulum sırasında lütfen, WLAN yönlendiricisine veya erişim noktalarına en az 3 m'lik bir mesafenin korunduğundan emin olun.

Entegre edilen YF sensörü, yüksek frekansta elektroman-yetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Lambanın algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, "Işığı aç" çalıştırma komutunu gönderir. Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür.

Not:

YF sensörünün yüksek frekans gücü yak. 1 mW'tir – bu da, bir cep telefonunun veya bir mikrodalga fırının verici gücünün sadece 1.000'de biridir.

Tavana montajda algılama alanları:

Duvara montajda algılama alanları:

• Sensörlü lamba
  -3 ara parçası
• 2 siperlik

Teslimat kapsamı Acil ışık lambası P3 (Şek. 1.3)

• Sensörlü lamba
• 3 ara parçası
• 2 siperlik
• 1 acil ışık modülü (EM)
• 3 şarjlı pil

Ürünün boyutları P1 / P2 / P3 (Şek. 1.4)

Ürünün boyutları P1 FLAT / P2 FLAT (Şek. 1.5)

Cihazın genel görünümü

• RS PRO LED P1 / P1 FLAT (Şek. 1.6)
• RS PRO LED P2 / RS PRO LED P2 FLAT /
  RS PRO LED P3 (Şek. 1.7)
• RS PRO LED P2 acil ışık lambası (EM) /
  RS PRO LED P2 acil ışık lambası (EM) /
  RS PRO LED P3 acil ışık lambası (EM) (Şek. 1.8)
• RS PRO LED acil ışık modülü (EM) (Şek. 1.9)

A Elektronik yuvası
B lşık sensörü
C YF sensörü
D Bağlantı terminali
E Tapa
F Geçme siperlik
G Temel ışık ayarı
H Zaman ayari
I Erişim menzili ayarı
J Alacakaranlık ayarı
K Acil ışık modülü (opsiyonel)
L Durum LED'i
M "test" düğmesi

Işık şiddeti dağılımı (Şek. 1.10)

4. Elektrik bağlantısı

Devre şeması (Şek. 1.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil/sarı)

↓ = Anahtarlanan faz (genellikle siyah, kahverengi veya gri)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L),

(1) ve nötr (N) kablosu, avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir (Acil ışık modülü olmadan kullanım halinde).

Bir kısıcı anahtara bağlanması, sensörlü lambanın hasarlanmasına yol açar.

Not: LED'e doğrudan temas etmeyin.

Not: Bu lambanın ışık kaynağı değiştirilemez. Işık kaynağının değiştirilmesi gerektiğiinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

LED LED

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Sensörlü lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.
• Sıva üstü besleme kablosuyla tavana montaj için uygun değildir. (Şek. 2.1)

Montaj adımları

• Elektrik beslemesini kapatın (Şek. 1.1).
• Kapağı gövdeden ayırın (Şek. 2.2).
• Delik yerlerini işaretleyin (Şek. 2.3).
• Delikleri delin ve dübelleri yerleştirin (Şek. 2.4).
• Elektrik kablosu için tapayı delin (Şek. 2.5).
• Sıva altı besleme kablosu ile montaj (Şek. 2.6).
• Sıva üstü besleme kablosu ile montaj (Şek. 2.7).
• Bağlantı kablosunu bağlayın (Şek. 2.8-2.9).
• Acil ışık modülünü (Şek. 2.10) çıkartın
• Şarjlı pilleri değiştirin (Şek. 2.11)
• Elektrik beslemesini açın (Şek. 2.12).
• Ayarları yapın → "6. Fonksiyon"
• Kapağı oturtun (Şek. 2.12).

6. Fonksiyon

Fabrika ayarları

• Alacakaranlık ayarı 2.000 Lux
• Erişim menzili ayarı 8 m
• Zaman ayarı 5 saniye
• Temel aydınlatma fonksiyonu Kapalı

Gövde monte edildikten ve elektrik bağlantısı yapıldıktan sonra, sensörlü lamba işletme alınabilir. Lambanın ışık anahtarı yardımıyla manüel olarak devreye alınması sırasında, öğrenme aşaması için 10 saniye sonra kendiliğinden kapanır ve sensörlü işletim için etkin hale geçer. Işık düğmesine yeniden basılması gerekli değildir.

Ayar düğmesi (Şek. 3.2)

Alacakaranlık ayarı (tepkime eşiği) (J)

Lambanın istenen tepkime eşiği, yak. 2–2.000 Lux arasında kademesiz olarak ayarlanabilir.

• Ayar düğmesi + konumunda = Gün ışığı işletimi (parlaklığa bağlı olmadan)
• Ayar düğmesi - konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi + konumunda durmalıdır.

Erişim menzili ayarı (duyarlılık) (I)

Menzil tanımıyla, 2,5 m yüksekliğe montajı halinde elde edilecek olan algılama alanını ifade eden, zemindeki yaklaşık daire çapı kastedilmektedir.

• Ayar düğmesi + = maks. menzil 8 m
• Ayar düğmesi - = min. menzil 1 m

Zaman ayarı (ardıl çalıştırma süresi) (H)

Lambanın istenen aydınlatma süresi, yak. 5 saniye ile maks. 15 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

- Ayar düğmesi + = yak. 15 dakika

- Ayar düğmesi - = yak. 5 saniye

Not:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar.

Algılama alanının ayarı sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Temel aydınlatma fonksiyonu (G)

Temel aydınlatma fonksiyonu, ayarlanmış olan parlaklık değerine erişildiğinde ışık gücünün yak. % 10'u ile bir aydın-latmayı mümkün kılar. Algılama alanında bir hareket halinde ışık, ayarlanan süre boyunca % 100 parlaklıkta çalıştırılır. Ayarlanan çalışma süresi sona erdikten sonra ışık tamamen kapatılır. Ayarlanmış olan parlaklık değerine tekrar erişildiği takdirde, temel ışık tekrar çalıştırılır.

• Ayar düğmesič konumunda = Temel ışık AÇIK
• Ayar düğmesi OFF konumunda = Temel ışık KAPALI
• Ayar düğmesi 10 dak konumunda = Temel ışık 10 dakika
• Ayar düğmesi 30 dak konumunda = Temel ışık 30 dakika

Parlaklık sınırının altına düşüldüğünde, temel ışık AÇIK konumdadır. Gün ışığı işletimi etkin haldeyken, temel ışık daima AÇIK konumdadır. Temel ışık, ortam parlaklığını ölçmek için her saat aralığıyla kapanır. Kısa süre sonra temel ışık tekrar açılır.

Sürekli ışık fonksiyonu

Elektrik besleme kablosuna opsiyonel bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapamanın yanı sıra şu fonksiyonlar da mümkündür:

Sürekli ışık işletimi (Şek. 3.3)

1) Sürekli ışığın açılması:

Anahtar 2 × KAPALI ve AÇIK. Lamba 4 saat süreyle sürekli ışığa ayarlanır. Ardından, otomatik olarak tekrar sensörlü işletme geçer.

2) Sürekli ışığın kapatılması:

Anahtar 1 × KAPALI ve AÇIK. Lamba kapanır ya da sensörlü işletme geçer.

Önemli:

Anahtarlama işlemleri 0,2 ile 1 saniye aralığında yapılmalıdır. Ekte verilen siperliklerin takılmasıyla, erişim menzili dört yönde azaltılabilir. (Şek. 3.4)

Acil ışık modülü kumandası

Acil ışık testi, kullanıma başlamadan önce muhakkak yapılmalıdır.

• "test" düğmesine basın, acil ışık LED'leri AÇIK.
• "test" düğmesini bırakın, acil ışık LED'leri KAPALI.
• opsiyonel ilave test: Beslemeyi lambadan ayırın.
• Acil ışık modülü çalışmalıdır.
• Acil ışık modülü, lambanın normal işletimi sırasında değiştirilebilir.
• Durum LED'i, acil ışık modülünün takılmasından sonra, acil ışık testi yapılırken de daima yanmalıdır. Opsiyonel ilave test, beslemenin kesilmesi, "test" düğmesiyle yapılan kontrolün yerine geçmez.

Acil ışık modülü arızaları

Şarj kontrol yeşil LED'i yanmıyor:

- Acil ışık modülü yerine tam oturmamış

• Şebeke bağlantısını kontrol edin
• Şarjlı pillerin takılma yönünü ve tam olduğunu kontrol edin

Şarj kontrol yeşil LED'i AÇIK, acil ışık LED'leri "test" düğmesi yardımıyla çalışmıyor:

– Şarjlı piller tam deşarj olmuş
– Şarlı pil arızalı veya yanlış yerleştirilmiş
- Şebeke bağlantısını kontrol edin
- Şarjlı pillerin takılma yönünü ve şarj durumunu kontrol edin, gerekt. şarjlı pilleri değiştirin

Şarj kontrol yeşil LED'i KAPALI, düğmeye basıldığında acil ışık LED'leri ile birlikte çalışıyor

- Şarjlı pillerin takılma yönünü ve tam olduğunu kontrol edin

Acil ışık LED'leri, düğmeye basıldığında hemen tekrar sönüyor

- Şarjlı piller boş veya arızalı

- Acil ışık modülünün şebeke bağlantısını kontrol edin, şarj kontrol yeşil LED'i yanmalıdır

7. Aksesuarlar (opsiyonel)

– Acil ışık modülü için yedek şarjlı pil (3 ad.) EAN 4007841 006457

8. Bakım ve koruma

Ürün bakım gerektirmez.

Lamba kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temizlenebilir.

Acil durum aydınlatmasının bakımı, ülkeye özgü düzenlemelere göre düzenli olarak yapılmalıdır.

Önemli: İşletim cihazı değiştirilemez.

230V LED

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun ulusal yasalardaki karşılığına göre, artık kullanılama-yacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Eski cihazları, aküleri/şarjlı pilleri ev çöpüne, ateşe veya suya atmayın. Aküler/şarjlı piller toplanmalı, yeniden dönüştürülmeli veya çevre sağlığına uygun şekilde tasfiye edilmelidir.

Sadece AB ülkeleri için:

RL 2006/66/EG yönetmeliği uyarınca, arızalı veya kullanılmış aküler/şarjlı piller yeniden dönüştürülmelidir. Kullanıla-mayacak haldeki aküler/şarjlı piller, satış yerine veya zararlı madde toplama merkezine teslim edilmelidir.

10. Üretici garantisi

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevseliliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.

Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı

[phone] üzerinden ulaşabilirsiniz.

5YIL ÜRETİCİ GARANTİSİ

11. Uygunluk beyanı

Bu vesileyle STEINEL GmbH, kablosuz sistem türü RS PRO LED P1 S / RS PRO LED P1 S FLAT / RS PRO LED P2 S / RS PRO LED P2 S FLAT / RS PRO LED P3 S 'in 2014/53/EU yönetmeliğine uygunluğunu beyan eder.

AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

1. Teknik özellikler

Boyutlar (∅ × D) P1 S: ∅ 280 × 110	P1 S / P2 S / P3 S P1 S FLAT / P2 S FLAT
	mmP2 S: ∅ 320 × 120 mm,P3 S: ∅ 400 × 142 mm	P1 S FLAT: ∅ 272 × 64 mmP2 S FLAT: ∅ 322 × 68 mm
Şebeke gerilimi 220–240 V, 50/60 Hz
Malzeme PMMA (Kapak)
Çekilen güç (Pon) P1 S: NW: 9,40 W	P1 S: WW: 9,40 WP2 S (EM) NW: 15,40 WP2 S (EM) WW: 15,10 WP3 S (EM) NW: 18,40 WP3 S (EM) WW: 18,40 W	P1 S FLAT NW: 9,40 WP1 S FLAT WW: 9,40 WP2 S (EM) FLAT NW:15,40 WP2 S (EM) WW:15,10 W
Standby Sensör (Psb) 0,39 0,39
Elektrik gücü	P1 S: 230 V–45 mAP2 S: 230 V–75 mAP3 S: 230 V–88 mA
Güç katsayısı P1 S: 0,91	P2 S: 0,91P3 S: 0,93
İlave çalıştırma kapasiteleri Akkor /halojen ampul yükü 800 WLED / EKG yükü: 250 W (50 birim c < 88 μF)
Işık akımı (360°)	P1 S NW: 980 ImP1 S WW: 953 ImP2 S (EM) NW: 1.731 ImP2 S (EM) WW: 1.674 ImP3 S (EM) NW: 2.188 ImP3 S (EM) WW: 2.072 Im	P1 S FLAT NW: 965 ImP1 S FLAT WW: 942 ImP2 S (EM) FLAT NW: 1.700 ImP2 S (EM) FLAT WW: 1.608 Im
Verim	P1 S NW: 104 lm/WP1 S WW: 101 lm/WP2 S (EM) NW: 112 lm/WP2 S (EM) WW: 110,90 lm/WP3 S (EM) NW: 119 lm/WP3 S (EM) WW: 112,60 lm/W	P1 S FLAT NW: 102,70 lm/WP1 S FLAT WW: 100 lm/WP2 S (EM) FLAT NW: 110 lm/WP2 S (EM) FLAT WW: 106,50 lm/W
Acil ışık hüzmesi	38 lm
Renk sıcaklığı	PMMA 4.000 K (nötr beyaz = NW)Cam 3.000 K (sicak beyaz = WW)
Renk yansıtmä indeksi	Ra= 82
Ortalama nominal hizmet ömrü	L70B50 25 °C sıcaklıkta: 60.000 saat
Renk tutarlılığı SDCM	SDCM 3
Işık şiddeti dağılımı
YF tekniği	5,8 GHz (sicaklıktan bağımsız, en küçük harekete bile tepki verir)
Kapsama açısı	160° menfez açısıyla birlikte 360°
Verici gücü	yak. 1 mW
Menzil	∅ 1–8 m
Zaman ayarı	5 sn–15 dak
Fon ışığı	% 10
Alacakaranlık ayarı	2–2.000 Lux
Koruma türü IP54
Koruma sınıfı II
Sıcaklık aralığı -10 ila +40 °C
Enerji verimlilik sınıfı P1 S: D	P2 S: DP3 S: D	P1 S FLAT NW: EP1 S FLAT WW: EP2 S FLAT NW: DP2 S FLAT WW: D

TR

13. Şarjlı pillerin teknik özellikleri

3 ad. Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA

Şarjlı pilin şarji yak. 23 mAh ile aralıksız, şarjlı pilin kendisi ısınmaz

Şarj süresi: 24 saat (sürekli şebeke gerilimi)

Şarjlı pil kapasitesi/Acil ışık süresi : asg. 3 saat *1)

^*1) Azami kapasite ancak, birlikte verilen şarjlı pillerin kullanılması halinde sağlanır.

Önemli: Acil ışık modülünün yanma süresi 3 saatin altına düştüğü takdirde, kullanılan şarjlı piller değiştirilmelidir.

14. Sensörlü lamba işletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü lambada gerilim yok	■ Sigorta atmış,calıştırlmamış,kablo kopuk■ Elektrik kablosunda kısa devre■ Muhtemelen, mevcut elektrik anahtarıkapalı	■ Sigortayı çalıştırın, değiştirin, elektrik anahtarını çalıştırın, kabloyu avometre ile gözden geçirin■ Bağlantıları gözden geçirin■ Elektrik anahtarını çalıştırın
Sensörlü lamba devreye girmiyor	■ Alacakaranlık ayarı yanlış seçilmiş■ Elektrik anahtarı KAPALI■ Sigorta atmış	■ Yeniden ayarlayın■ Çalıştırın■ Sigortayı çalıştırın, değiştirin, gerekt.bağlantıyı kontrol edin
Sensörlü lamba kapanmıyor	■ Kapsama alanında sürekli hareketvar	■ Alanı kontrol edin
Sensörlü lamba, hareket algılanmaksızın çalışıyor	■ Lamba harekete karşı güvenli monte edilmemiş■ Hareket mevcut, ancak izleyici tara- findan algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.)	■ Gövdeyi sıkı monte edin■ Alanı kontrol edin
Sensörlü lamba harekete rağmen devreye girmiyor	■ Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış■ Alacakaranlık ayarı yanlış seçilmiş	■ Alanı kontrol edin■ Yeniden ayarlayın

15. Acil ışık modülü işletim arızaları

Arıza Nedeni Giderilmesi

Şarj kontrol yeşil LED'i yanmıyor	■ Acil ışık modülü yerine tam oturmamış■ Şebeke gerilimi yok■ Acil ışık LED'leri arızalı	■ Şebeke bağlantısını kontrol edin■ Şarjlı pilleri değiştirin■ Şarjlı pillerin takılma yönünü ve tam olduğunu kontrol edin
Şarj kontrol yeşil LED'i AÇIK, acil ışık LED'leri düğme yardımıyla çalışıyor	■ Şarjlı piller tam deşarj olmuş■ Şarjlı pil arızalı	■ Şebeke bağlantısını kontrol edin■ Şarjlı pillerin takılma yönünü ve şarj durumunu kontrol edin
Şarj kontrol yeşil LED'i KAPALI, düğmeye basıldığında acil ışık LED'leri ile birlikte çalışıyor	■ Şarjlı piller yanlış yerleştirilmiş veya eksik	■ Şarjlı pillerin takılma yönünü ve tam olduğunu kontrol edin. Şarjlı pilleri gerekt. değiştirin
Acil ışık LED'leri, "test" düğmesine basil- digında hemen tekrar}sönüyor	■ Şarjlı piller boş veya arızalı	■ Acil ışık modülünün şebeke bağlantısını kontrol edin, şarj kontrol yeşil LED'i yanmalıdır
