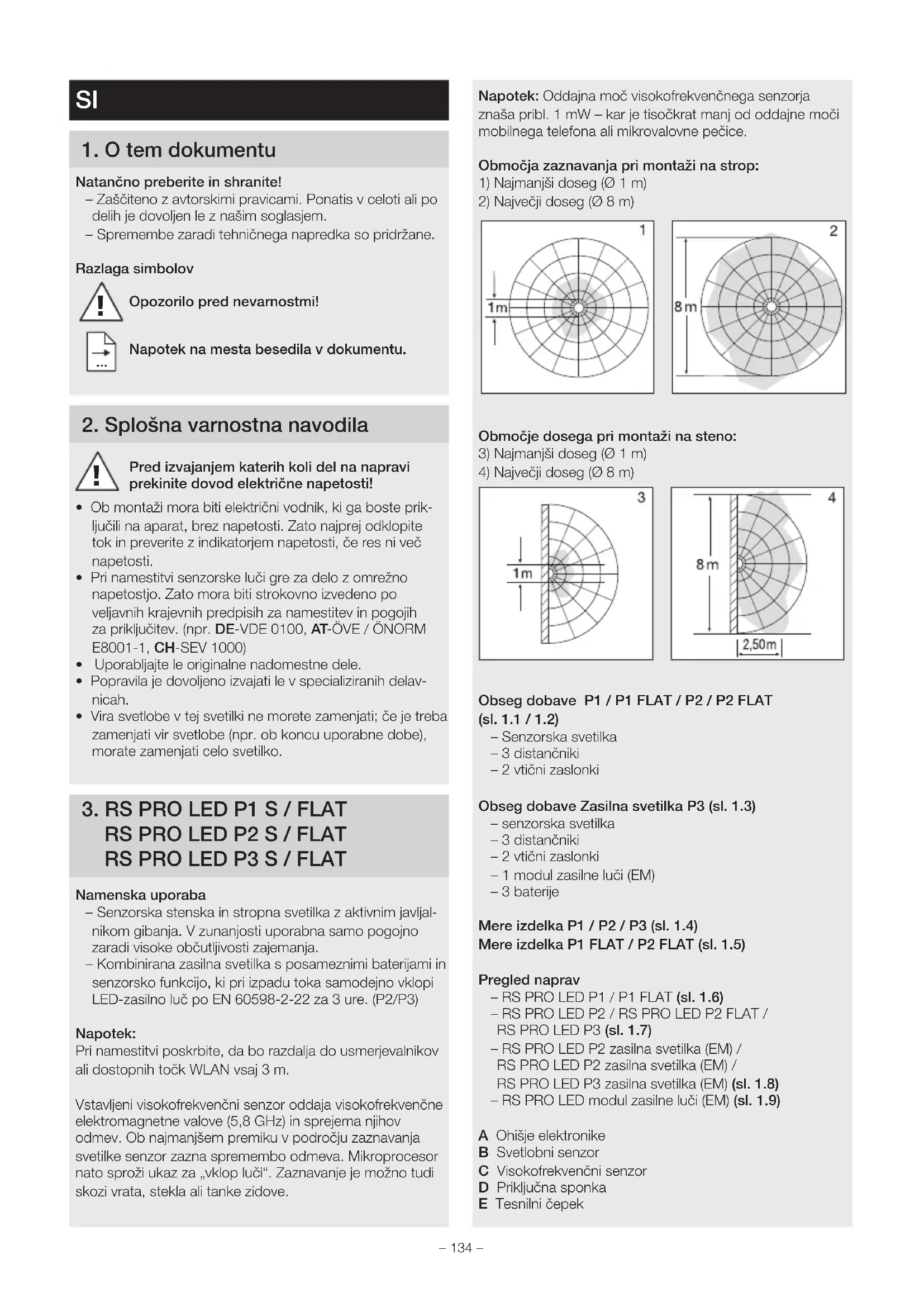

NAVODILA ZA UPORABO RS PRO P3 S STEINEL

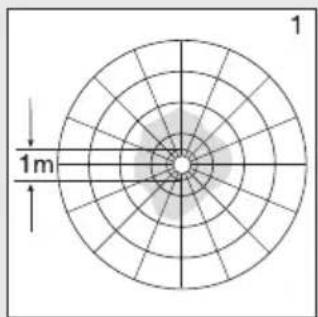

1) Najmanjši doseg (Ø 1m)

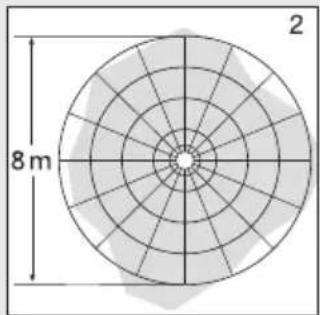

2) Največji doseg (Ø 8m)

Območje dosega pri montaži na steno:

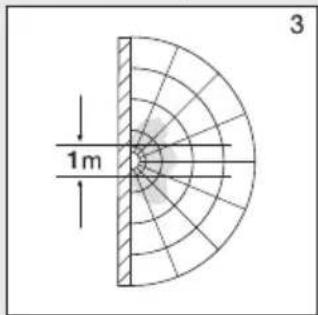

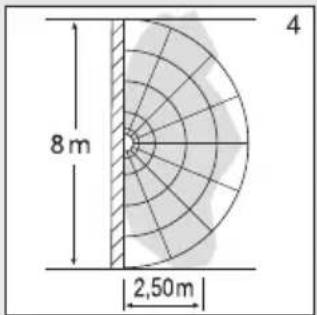

3) Najmanjši doseg (Ø 1m)

Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane. Razlaga simbolov

2. Splošna varnostna navodila

Pred izvajanjem katerih koli del na napravi prekinite dovod električne napetosti!

• Ob montaži mora biti električni vodnik, ki ga boste prik- ljučili na aparat, brez napetosti. Zato najprej odklopite tok in preverite z indikatorjem napetosti, če res ni več napetosti.

• Pri namestitvi senzorske luči gre za delo z omrežno napetostjo. Zato mora biti strokovno izvedeno po veljavnih krajevnih predpisih za namestitev in pogojih za priključitev. (npr. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)

Namenska uporaba – Senzorska stenska in stropna svetilka z aktivnim javljal- nikom gibanja. V zunanjosti uporabna samo pogojno zaradi visoke občutljivosti zajemanja. – Kombinirana zasilna svetilka s posameznimi baterijami in senzorsko funkcijo, ki pri izpadu toka samodejno vklopi LED-zasilno luč po EN 60598-2-22 za 3 ure. (P2/P3) Napotek: Pri namestitvi poskrbite, da bo razdalja do usmerjevalnikov ali dostopnih točk WLAN vsaj 3 m. Vstavljeni visokofrekvenčni senzor oddaja visokofrekvenčne elektromagnetne valove (5,8GHz) in sprejema njihov odmev. Ob najmanjšem premiku v področju zaznavanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za „vklop luči“. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove. !– 135 – F Vtična zaslonka G Nastavitev osnovne luči H Nastavitev časa I Nastavitev dosega J Nastavitev zatemnitve K Modul zasilne luči (opcijsko) L Statusna LED M Tipka "test" Razdelitev jakosti svetlobe (sl.1.10)

4. Električni priključek

Vezalni načrt (sl. 1.1) Električna napeljava je sestavljena iz 3-žilnega kabla: L =fazni vodnik (običajno črn, rjav ali siv) N = nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno-rumen) =fazni vodnik (običajno črn, rjav ali siv) V primeru dvoma morate kabel identificirati z indikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo (L), ( ) in nevtralni vodnik (N) priključite na sponko. Pomembno: Pomešanje priključkov lahko privede do kratkega stika v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani. Na omrežni kabel lahko inštalirate omrežno stikalo za vklop in izklop (pri uporabi brez modula zasilne luči). Na svetilko ne smete priključiti zatemnitvenega stikala, saj jo lahko s tem pokvarite. Napotek: Svetilke LED se ne dotikajte neposredno. Napotek: vir svetlobe v tej svetilki ni nadomestljiv. Če je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

• Preverite vse sklope, ali so poškodovani.

• Poškodovanega izdelka ne uporabljajte.

• Ločite pokrov od stenskega držala (sl. 2.2).

Tovarniške nastavitve – Nastavitev zatemnitve 2.000 luksov – Nastavitev dosega 8 m – Časovna nastavitev 5 sekund – Funkcija osnovne osvetlitve Izklop Po montaži ohišja in priključitvi v omrežje lahko začnete uporabljati senzorsko svetilko. Pri ročnem vklopu svetilke s stikalom za luč se le-ta vklopi po 10-sekundni fazi umerjanja in je nato pripravljena za delovanje s senzorjem. Ponoven vklop prek sobnega stikala ni potreben. Nastavitveni gumb (sl. 3.2) Nastavitev pri zatemnitvi (prag odziva) (J) Želeno mejo vklopa senzorja lahko brezstopenjsko nastavite od približno 2 do 2.000luksov. – Nastavitveni gumb na + = svetenje ob dnevni svetlobi (neodvisno od osvetljenosti) – Nastavitveni gumb na – = svetenje ob zatemnitvi (pribl. 2 luksa) Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti nastavitveni gumb na +. Nastavitev dosega (občutljivosti) (I) Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na višini 2,5m in označuje območje zaznavanja. – Nastavitveni gumb + = najv. doseg 8m – Nastavitveni gumb – = najm. doseg 1m Nastavitev časa (čas naknadnega teka) (H) Želeni čas svetenja luči lahko brezstopenjsko nastavite od približno 5sek. do najv. 15minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura postavi na začetek. – Nastavitveni gumb na + = pribl. 15min. – Nastavitveni gumb na – = pribl. 5sek. Napotek: Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1sekundo prekinjeno. Šele po poteku tega časa lahko svetilka ob zaznanem gibanju zopet zasveti. Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča najkrajša nastavitev časa. Funkcija osnovne osvetlitve (G) Funkcija osnovne osvetlitve omogoča osvetlitev s pribl. 10% svetilne moči, ko je nastavljena svetlost dosežena. Šele pri premikanju v območju zaznavanja se luč vklopi za nastavljen čas s 100% svetlosti. Po poteku nastavljenega časa se svetilka kompletno izklopi. Če nastavljena svetlost še vedno ni dosežena, se osnovna luč spet vklopi. SI– 136 – – Nastavitveni gumb na = osnovna luč vklopljena – Nastavitveni gumb na O = osnovna luč izklopljena – Nastavitveni gumb na 10min = osnovna luč 10minut – Nastavitveni gumb na 30min = osnovna luč 30minut Osnovna luč je vklopljena če pade svetlost pod. nast. mejo svetlosti. Pri aktiviranem svetenju ob dnevni svetlobi je osnovna luč vedno vklopljena. Osnovna luč se vsako uro izklopi, da se meri svetlost okolice. Po kratkem času se osnovna luč spet vklopi. Trajna osvetlitev V primeru namestitve opcijskega omrežnega stikala v omrežno napeljavo, so ob funkcijah vklop in izklopa možne sledeče funkcije: Stalna osvetlitev (sl.3.3)

stikalo 1× izklop in vklop. Svetilka ugasne oziroma preklopi v senzorsko delovanje. Pomembno: Stikalni postopki morajo biti izvedeni v območju od 0,2 – 1 sekunde. Z vtikom priloženih zaslonk lahko doseg zmanjšate v štirih smereh. (Sl.3.4) Upravljanje modula zasilne luči Test zasilne luči obvezno opravite pred uporabo.

• Pritisnite tipko „test“, LED nočne luči vklop.

• Spustite tipko „test“, LED nočne luči izklop.

• Modul zasilne luči lahko zamenjate v času normalnega delovanja svetilke.

• Statusna LED mora po uporabi modula zasilne luči vedno svetiti tudi ob izvajanju testa zasilne luči. Možni dodatni test, ločitev oskrbe, ne nadomesti preverjanja s tipko "test". Motnje modula zasilne luči Zelena LED za kontrolo polnosti ne sveti: – Modul zasilne luči se ni pravilno zaskočil

• Preverite, kako so akumulatorji vloženi in ali so polni, po potrebi jih zamenjajte Zelena LED-kontrola polnosti izklop, pri pritisku na tipko se vklopi skupaj z LED za zasilno luč

• Preverite, kako so akumulatorji vloženi in ali so vsi LED za zasilno luč se ob pritisku na tipko takoj izklopi – Akumulatorji so prazni ali okvarjeni

8. Vzdrževanje in nega

Izdelka ni treba vzdrževati. Če je svetilka umazana, jo očistite z vlažno krpo (brez čistil). Zasilno svetilko je treba v skladu z državnimi predpisi redno vzdrževati. Pomembno: Krmilna naprava ni zamenljiva.

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno predelavo. Električnih aparatov ne odstranjujte s hišnimi odpadki! Samo za EU-države: V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo. Odsluženih naprav, akumulatorjev in baterij ne odlagajte med gospodinjske odpadke, v ogenj ali vodo. Akumulatorje/baterije morate zbirati, reciklirati ali zavreči na okolju prijazen način. Samo za EU-države: Skladno z Direktivo RL 2006/66/EG je treba okvarjene ali izrabljene akumulatorje/baterije reciklirati. Odslužene akumulatorje/baterije lahko oddate na prodajnih mestih ali na zbirališčih za nevarne odpadke.

10. Garancija proizvajalca

Kot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonske- ga garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.– 137 –Uveljavljanje: Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: Nexum d.o.o. Obrtniška ulica 11, 1370 Logatec. Priporoča-mo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.nexum.si / info@nexum.siČe imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa +386 31 014

12. Tehnični podatki

=82 Srednja izmerjena življenjska doba L70B50 pri 25°C: 60.000ur. Barvna konsistenca SDCM SDCM 3 Razdelitev jakostni svetlobe J I H G 30 min+

VF-tehnologija 5,8GHz (reagira temperaturno neodvisno na najmanjše premikanje) Kot zaznavanja 360° z odpiralnim kotom 160° Oddajna moč Pribl. 1 mW Doseg Ø 1 – 8m Nastavitev časa 5 s – 15 min Osnovna osvetlitev 10% Nastavitev zatemnitve 2 – 2.000luksov Vrsta zaščite IP54 Razred zaščite II Temperaturno območje -10do +40°C Razred energetske učinkovitosti P1S: D P2S: D P3S: D

13. Tehnični podatki akumulatorji

3 kosi Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Polnitev akumulatorja s ca. 23 mAh stalna, ni lastnega ogrevanja Čas polnjenja: 24 h (trajna omrežna napetost) Kapaciteta akumulatorja/trajanje zasilne luči : vsaj 3 h *1) *1) Maksimalna kapaciteta je zagotovljena le, če uporabljate priložene akumulatorje. Pomembno: Če trajanje svetenja modula zasilne luči ne doseže 3 ure, morate akumulatorje zamenjati.

14. Motnje delovanja Senzorska svetilka

Motnja Vzrok Pomoč Senzorska svetilka nima napetosti ■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena ■ Kratki stik v električnem omrežju ■ Morebitno prisotno omrežno stikalo je izklopljeno ■ Vklopite, zamenjajte varovalko, vklopite omrežno stikalo, preverite vod z indikatorjem napetosti ■ Preverite priključke ■ Vklopite omrežno stikalo Senzorska svetilka se ne vklopi ■ Nastavitev zatemnitve je napačno izbrana ■ Omrežno stikalo je izklopljeno ■ Varovalka se je sprožila ■ Ponovno nastavite ■ Vklopite ■ Vklopite, zamenjajte varovalko, po potrebi preverite priključek Senzorska svetilka se ne izklopi ■ Stalno premikanje na področju zajemanja ■ Preverite področje Senzorska svetilka se vklopi, ne da bi bilo zaznano gibanje ■ Svetilka ni dovolj čvrsto nameščena ■ Premikanje je obstajalo, toda opa- zovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta v neposredni bližini svetilke itd.) ■ Ohišje trdno montirajte ■ Preverite področje Senzorska svetilka se kljub gibanju ne vklopi ■ Hitra premikanja so zatrta z namenom zmanjšati motnje ali pa je področje zaznavanja nastavljeno preozko ■ Nastavitev zatemnitve je napačno izbrana ■ Preverite področje ■ Ponovno nastavite
