ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SUPRTRONIC 2000 E ROTHENBERGER

Οδηγίες χειρισμού παρακαλείσθε να τις διαβάσετε και να τις φυλάσσετε! Μην τις πετάξετε! Σε ζημιες από σφάλματα χειρισμού παυει να ισχύει η εγγύηση! Με επιφύλαξη για τεχνικές αλλαγές!

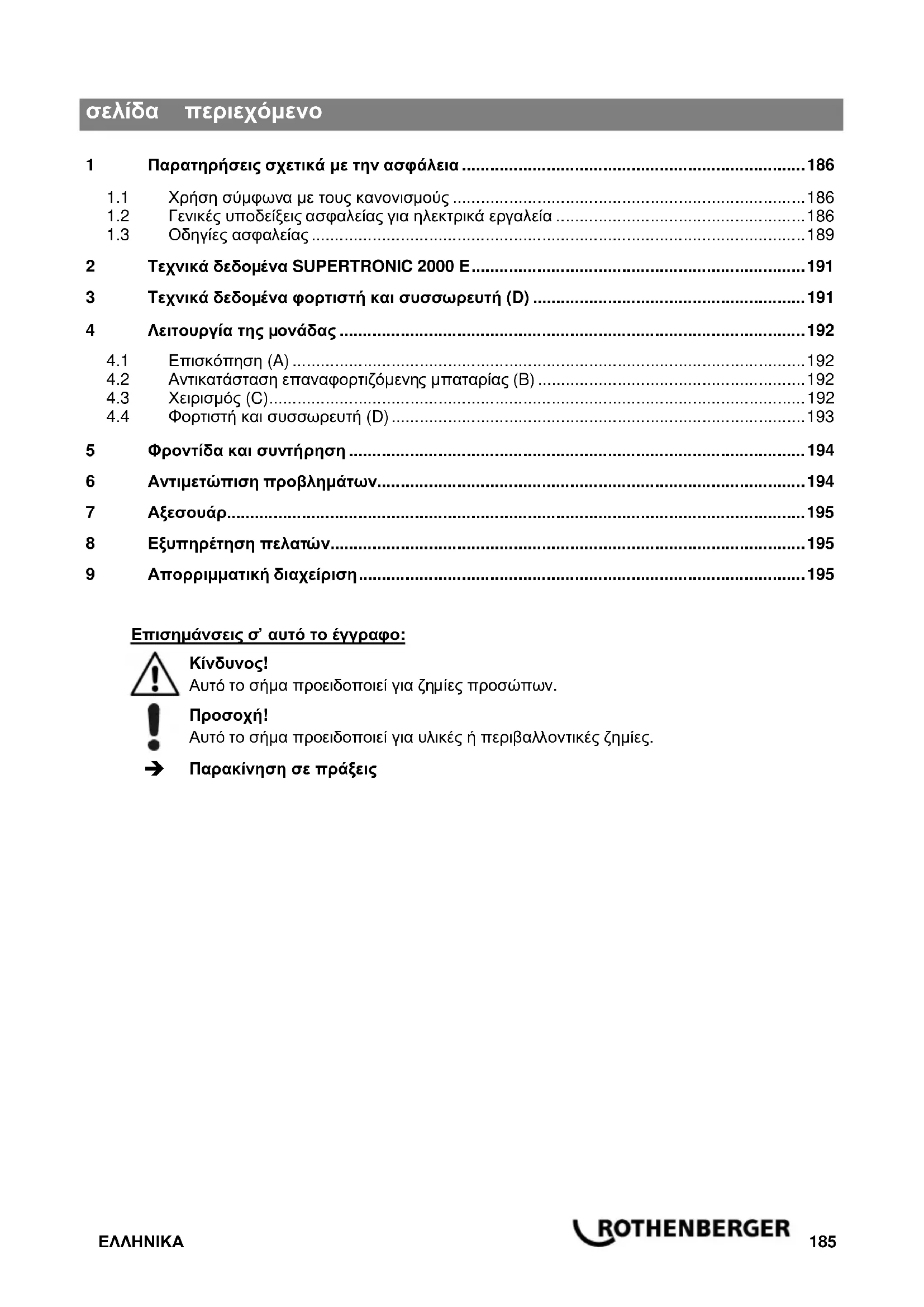

Παρατηρήσεις σχετικά με την ασφάλεια ......................................................................... 186

Χρήση σύμφωνα με τους κανονισμούς ........................................................................... 186

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία ..................................................... 186

Tεχνικά δεδομένα φορτιστή και συσσωρευτή (D) .......................................................... 191

Αντικατάσταση επαναφορτιζόμενης μπαταρίας (B) ......................................................... 192

Απορριμματική διαχείριση ............................................................................................... 195

Επισημάνσεις σ’ αυτό το έγγραφο:

το σήμα προειδοποιεί για ζημίες προσώπων.

το σήμα προειδοποιεί για υλικές ή περιβαλλοντικές ζημίες.

Παρακίνηση σε πράξεις186

1 Παρατηρήσεις σχετικά με την ασφάλεια

1.1 Χρήση σύμφωνα με τους κανονισμούς

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστης. Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας. SUPERTRONIC 2000 E: Το SUPERTRONIC 2000 E προορίζεται για κοπή σπειρωμάτων BSPT R και NPT 1/4 - 2“. Αυτό το εργαλείο επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα με τους αναφερόμενους κανονισμούς χρήσης. Χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες μπαταρίες ROTHENBERGER ή CAS- (Cordless Alliance System ) και εξοπλισμό. Φορτιστή και συσσωρευτή: Οι φορτιστές είναι κατάλληλοι αποκλειστικά για τη φόρτιση επαναφορτιζόμενων μπαταριών της ROTHENBERGER και CAS (Cordless Alliance System). Αυτό το εργαλείο δεν προορίζεται για χρήση από άτομα με περιορισμένες φυσικές, αισθητήριες ή πνευματικές ικανότητες ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις, εκτός εάν επιτηρούνται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν λάβει από αυτό οδηγίες, για τον τρόπο με τον οποίο πρέπει να χρησιμοποιείται το εργαλείο. Μην προσπαθήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες. Κίνδυνος έκρηξης! Επαναφορτιζόμενες μπαταρίες με σήμανση CAS είναι 100% συμβατές με CAS συσκευές (Cordless Alliance System). Για την επιλογή των σωστών εργα- λείων απευθυνθείτε παρακαλώ στον προμηθευτή σας. Προσέχετε τις οδηγίες χρήσης των χρησιμο- ποιούμενων εργαλείων.

1.2 Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογρα φήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.ΕΛΛΗΝΙΚΑ

c) Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στην ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD. Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε ένα ηλεκτρικό εργαλείο με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων. f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινού-μενα εξαρτήματα. g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το εργαλείο καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. h) Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς .

4) Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.188

c) Τραβήξτε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία, προτού εκτελέσετε ρυθμίσεις στο ηλεκτρικό εργακείο, προτού αλλάξετε εξαρτήματα ή φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. e) Φροντίζετε τα ηλεκτρικά εργαλεία και τα εξάρτημα με επιμέλεια. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. g) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. h) Διατηρείτε τις λαβές και επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

5) Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας

a) Φορτίζετε μόνο με φορτιστές που προβλέπει ο κατασκευαστής. Η φόρτιση με φορτιστές που δεν προορίζονται για τον υπό φόρτιση τύπο του μπλοκ μπαταρίας δημιουργεί κίνδυνο πυρκαγιάς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Χρησιμοποιείτε τα ηλεκτρικά εργαλεία πάντοτε με τα προβλεπόμενα για αυτά μπλοκ μπαταρίας ή τον τύπο της μπαταρίας. Η χρήση διαφορετικών μπλοκ μπαταρίας μπορεί να οδηγήσει σε εκρήξεις, τραυματισμούς ή

c) Κρατάτε τις μπαταρίες που δε χρησιμο-ποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά. d) Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. e) Μη χρησιμοποιείτε συσσωρευτές που έχουν καταστραφεί ή τροποποιηθεί. Συσσωρευτές που έχουν καταστραφεί ή τροποποιηθεί μπορεί να έχουν απρόβλεπτη συμπεριφορά και να οδηγήσουν σε φωτιά, έκρηξη ή κίνδυνο τραυματισμού. f) Μην εκθέτετε τους συσσωρευτές σε φωτιά ή πολύ υψηλές θερμοκρασίες. Η φωτιά ή θερμοκρασίες άνω των 130 °C (265 °F) μπορεί να προκαλέσουν έκρηξη. g) Τηρείτε όλες τις οδηγίες περί φόρτισης και μην φορτίζετε ποτέ το συσσωρευτή ή το επαναφορτιζόμενο εργαλείο εκτός του θερμοκρασιακού εύρους που ορίζεται στις οδηγίες χρήσης. Η εσφαλμένη φόρτιση ή η φόρτιση εκτός του επιτρεπόμενου θερμοκρασιακού εύρους μπορούν να καταστρέψουν το συσσωρευτή και να αυξήσουν τον κίνδυνο πυρκαγιάς.

a) Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.ΕΛΛΗΝΙΚΑ

b) Ποτέ μη συντηρείτε κατεστραμμένους συσσωρευτές. Ολόκληρη η συντήρηση των συσσωρευτών πρέπει να πραγματοποιείται μόνο από τον κατασκευαστή ή εξουσιοδοτημένα σημεία εξυπηρέτησης πελατών.

1.3 Οδηγίες ασφαλείας

SUPERTRONIC 2000 E: Ποτέ μην πραγματοποιείτε κοπή σπειρωμάτων χωρίς τον σφιγκτήρα σωλήνων. Ακόμα και για τη μικρότερη διάμετρο σωλήνα πρέπει να χρησιμοποιείτε τον σφιγκτήρα σωλήνων. Φροντίζετε για τη σωστή εγκατάσταση του σφιγκτήρα σωλήνων. Σε περίπτωση ακατάλληλης στερέωσης θα μπορούσε ο αναστολέας του σφιγκτήρα να πεταχτεί πάνω από την κεφαλή του μηχανήματος και να τραυματίσει τον χειριστή. Ο αναστολέας παραδίδεται σαν μεμονωμένο εξάρτημα (στο καπάκι από το βαλιτσάκι) και πρέπει να εισαχθεί στην προβλεπόμενη υποδοχή, ακριβώς πίσω από την οκτάγωνη υποδοχή των κεφαλών κοπής. Ελέγξτε την κατάσταση του διακόπτη λειτουργίας. Το μοτέρ πρέπει να ακινητοποιείται άμεσα όταν αφήνετε τον διακόπτη, διαφορετικά υπάρχει βλάβη στο μοτέρ ή στον διακόπτη. Δεν επιτρέπεται η κοπή σπειρωμάτων χωρίς επαρκή, αδιάλειπτη λίπανση. Η βέλτιστη λίπανση επιμηκύνει τη διάρκεια ζωής του μηχανήματος και των κεφαλών κοπής σπειρωμάτων. Επιπλέον, βελτιώνεται η ποιότητα των σπειρωμάτων. Κόβετε τα σπειρώματα μόνο σε ταχύτητα εργασίας. Η δεξιόστροφη και αριστερόστροφη κοπή πρέπει να γίνεται σε ταχύτητα εργασίας. Η κατεύθυνση κοπής ρυθμίζεται με τον διακόπτη (7). Η ταχεία κίνηση προορίζεται να χρησιμοποιείται για την περιστροφή αφαίρεσης της κεφαλής από τον σωλήνα. Για αριστερόστροφη κοπή εισάγετε την κεφαλή κοπής από την αντίθετη πλευρά του μηχανήματος. Αλλαγή της κατεύθυνσης κοπής. Αλλάζετε κατεύθυνση κοπής μόνο μετά από πλήρη ακινητοποίηση του μηχανήματος. Διαφορετικά θα μπορούσε να προκληθεί ζημιά στο μηχάνημα. Verwenden Si e immer die mit Χρησιμοποιείτε πάντα τη διάταξη στήριξης που παραδίδεται με το ηλεκτρικό εργαλείο. Η απώλεια του ελέγχου κατά την εργασία μπορεί να προκαλέσει τραυματισμούς. Διατηρείτε κουμπωμένα τα μανίκια και τα μπουφάν κατά τη διάρκεια του χειρισμού του ηλεκτρικού εργαλείου. Μην περνάτε τα χέρια σας πάνω από το ηλεκτρικό εργαλείο ή τον σωλήνα. Τα ρούχα μπορούν να πιαστούν από τον σωλήνα ή από το ηλεκτρικό εργαλείο, κάτι που θα μπορούσε να επιφέρει εμπλοκή μελών του σώματος. Ο έλεγχος της διαδικασίας εργασίας και ο χειρισμός του ηλεκτρικού εργαλείου επιτρέπεται να γίνεται μόνο από ένα άτομο. Τα πρόσθετα άτομα που λαμβάνουν μέρος στη διαδικασία εργασίας μπορεί να προκαλέσουν αθέλητες ενέργειες με συνέπεια τραυματισμούς. Διατηρείτε το δάπεδο στεγνό και απαλλαγμένο από υλικά που γλιστρούν όπως π.χ. λάδι. Τα ολισθηρά δάπεδα αποτελούν αιτία ατυχημάτων. Φορτιστή και Συσσωρευτή: Αυτός ο φορτιστής δεν προβλέπεται για χρήση από παιδιά και άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις. Αυτός ο φορτιστής μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με το φορτιστή και τους συνυφασμένους με αυτή κινδύνους. Διαφορετικά υπάρχει κίνδυνος λαθεμένου χειρισμού και τραυματισμού.190

Επιβλέπετε τα παιδιά κατά τη χρήση, τον καθαρισμό και τη συντήρηση. Έτσι εξασφαλίζεται, ότι τα παιδιά δε θα παίξουν με το φορτιστή. Μη φορτίσετε καμία μη επαναφορτιζόμενη μπαταρία. Προειδοποίηση από επικίνδυνη ηλεκτρική τάση!! Χρησιμοποιείτε το φορτιστή μόνο σε καλυμμένους χώρους!

Προστατεύετε το φορτιστή σας από την υγρασία! Μην επιτρέψετε ποτέ τη χρήση της συσκευής σε παιδιά. Τα παιδιά πρέπει να επιβλέπονται, για να εξασφαλίζεται, ότι δεν παίζουν με το εργαλείο. Κρατάτε τα παιδιά μακριά από το φορτιστή και από την περιοχή εργασίας! Φυλάγετε το φορτιστή σας έτσι, ώστε να είναι απρόσιτος για τα παιδιά! Σε περίπτωση εμφάνισης καπνού ή φωτιάς στο φορτιστή τραβήξτε αμέσως το φις από την

Μην τοποθετείτε κανένα αντικείμενο στις σχισμές αερισμού του φορτιστή – Κίνδυνος ηλεκτροπληξίας ή βραχυκυκλώματος! Μη φορτίζετε εκ νέου μια εντελώς φορτισμένη μπαταρία! Προστατέψτε τις μπαταρίες από την υγρασία! Μην εκθέτετε τις μπαταρίες στη φωτιά! Μη χρησιμοποιείτε καμία ελαττωματική ή παραμορφωμένη μπαταρία! Σε χώρους με υψηλή επιβάρυνση μεταλλικής σκόνης δεν επιτρέπεταιη φόρτιση μπαταριών με φορτιστές AIR COOLED. Μην ανοίγετε τις μπαταρίες! Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές των μπαταριών! Από τις ελαττωματικές μπαταρίες ιόντων λιθίου (Li -Ion) μπορεί να εξέλθει ένα καυστικό υγρό!

Σε περίπτωση που χυθεί το υγρό της μπαταρίας και έρθει σε επαφή με το δέρμα σας, ξεπλύνετε το δέρμα σας αμέσως με πολύ νερό. Σε περίπτωση που πέσει υγρό της μπαταρίας στα μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό και πηγαίνετε χωρίς καθυστέρηση στο γιατρό! Μεταφορά των μπαταριών ιόντων λιθίου: Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχίου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.ΕΛΛΗΝΙΚΑ

2 Tεχνικά δεδομένα SUPERTRONIC 2000 E Τάση συσσωρευτή ..................................................................

18V Χωρητικότητα επαναφορτιζόμενης μπαταρίας (συνιστώμενη) .

≥ 4.0 Ah Διαστάὀσεις (Μ x Π x Υ, χωρίς συσσωρευτή) ..........................

6,6 kg Βάρος του σφιγκτήρα σωλήνων ..............................................

1,6 kg Ικανότητα κοπής σπειρωμάτων...............................................

BSPT (δεξιό, αριστερό) NPT Κωνικότητα (κωνική κλίση του σπειρώματος) ..........................

1/16 Ταχύτητα κοπής του σπειρώματος ..........................................

25-15 στροφές/λεπτό Ταχύτητα σε ταχεία αντίστροφη κίνηση ...................................

58 στροφές/λεπτό Πίεση ηχητικού επιπέδου (L

3 dB (A) Ισχύς ηχητικού επιπέδου (L

3 dB (A) Η στάθμη θορύβου κατά την εργασία ενδέχεται να υπερβεί την τιμή 85 dB (A). Φοράτε προστατευτικά ακοής! Εξακρίβωση τιμών μέτρησης σύμφωνα με EN 62841-1. Ολική τιμή κραδασμών................................

Οι συνολικές τιμές κραδασμών και οι τιμές εκπομπών θορύβου που αναφέρονται στις παρούσες οδηγίες μετρήθηκαν σύμφωνα με τυποποιημένη διαδικασία μέτρησης και μπορούν να χρησιμοποιηθούν για σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο. Μπορούν επίσης να χρησιμοποιηθούν για προκαταρκτική αξιολόγηση της επιβάρυνσης. Οι αναφερόμενες εκπομπές κραδασμών και θορύβου μπορεί να αποκλίνουν κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, ανάλογα με τον τρόπο χρήσης του ηλεκτρικού εργαλείου, και ιδιαίτερα, με τον τρόπο επεξεργασίας του κατεργαζόμενου τεμαχίου. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή, τα οποία στηρίζονται σε μια εκτίμηση της επιβάρυνσης λόγω κραδασμών υπό τις πραγματικές συνθήκες χρήσης (για το σκοπό αυτό πρέπει να ληφθούν υπόψη όλα τα τμήματα του κύκλου λειτουργίας, για παράδειγμα τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία, αν και είναι ενεργοποιημένο, λειτουργεί χωρίς

3 Tεχνικά δεδομένα φορτιστή και συσσωρευτή (D) Συσσωρευτή: Φορτιστή: U = Τάση U1

= Τάση εισόδου C = Ονομαστική Χωρητικότητα f1 = Συχνότητα εισόδου W = Βάρος P1 = Ισχύς εισόδου Ic = Ρεύμα φόρτισης U2

= Τάση φόρτισης t = Διάρκεια φόρτισης (90% πλήρης) I2 = Μέγ. ρεύμα φόρτισης Τάση φόρτισης ................................

20,75 V DC Nc = Αριθμός των στοιχείων μπαταρίας Θερμοκρασία φόρτισης ...................

0° - 50° C W = Βάρος Μέγ. θερμοκρασία εκφόρτισης. .......

Οσέξτε την τάση του δικτύου! Βλέπε φορτιστή πινακίδα! Πριν την πρώτη χρήση φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία!192

4 Λειτουργία της μονάδας

1 Επαναφορτιζόμενη μπαταρία 6 Αναστολέας 2 Περίβλημα γραναζοκιβωτίου 7 Διακόπτης επιλογής κίνησης αριστερά/δεξιά 3 Υποδοχή κεφαλής κοπής σπειρωμάτων 8 Διακόπτης λειτουργίας 4 Υποδοχή του σφιγκτήρα σωλήνων 9 Προσαρμογέας μονομπλόκ 1/4"-1.1/4" 5 Σφιγκτήρας σωλήνων 10 Προσαρμογέας Euroblok 1/4"-1.1/4"

4.2 Αντικατάσταση επαναφορτιζόμενης μπαταρίας (B)

Σπρώξτε μέσα την επαναφορτιζόμενη μπαταρία, μέχρι να ασφαλίσει με χαρακτηριστικό ήχο ο μηχανισμός ασφάλισης. Για να την αφαιρέσετε, πιέστε τον μηχανισμό ασφάλισης και τραβήξτε έξω την επαναφορτιζόμενη μπαταρία. Για τα καλύτερα αποτελέσματα επεξεργασίας σωλήνων μεγάλης διαμέτρου, συνιστάται η χρήση επαναφορτιζόμενης μπαταρίας χωρητικότητας τουλάχιστον 4,0 Ah. Διαφορετικά μπορεί να μην επαρκεί η ισχύς της συσκευής και η συσκευή να απενεργοποιηθεί κατά τη διάρκεια του κύκλου λειτουργίας.

Πριν αρχίσετε οποιαδήποτε εργασία με το μηχάνημα, διαβάστε τις γενικές υποδείξεις ασφαλείας και τις ειδικές υποδείξεις ασφαλείας! Ποτέ μην πλησιάζετε τα χέρια σας στην περιοχή των περιστρεφόμενων εξαρτημάτων! Έχετε πάντα ένα χέρι στη λαβή της συσκευής, για να μπορείτε να χρησιμοποιήσετε τον διακόπτη ενεργοποίησης/ απενεργοποίησης. Μην ασφαλίζετε τον διακόπτη ενεργοποίησης σε θέση λειτουργίας, για να μπορείτε να αντιδράσετε γρήγορα σε περίπτωση ανάγκης! Εγκαταστήστε σταθερά τον σφιγκτήρα σωλήνων και προσέξτε ο αναστολέας να είναι παράλληλος με τον σωλήνα όπου πρόκειται να κοπεί το σπείρωμα. Ο αναστολέας πρέπει να προεξέχει περ. 1 έως 1,5 cm από το άκρο του σωλήνα. Επιλέξτε την επιθυμητή κεφαλή και εισάγετέ την στην οκτάγωνη υποδοχή σύνδεσης στο εργαλείο. Σε περίπτωση κεφαλής διαμέτρου 1.1/4 και κάτω πρέπει πρώτα να τοποθετηθεί ένας προσαρμογέας. Για δεξιόστροφη κοπή εισάγετε την κεφαλή από την μπροστινή πλευρά του μηχανήματος, ενώ για αριστερόστροφη κοπή από την άλλη πλευρά. Ο προσαρμογέας εισάγεται απευθείας στην οκτάγωνη υποδοχή σύνδεσης του μηχανήματος (για δεξιόστροφη κοπή από το μπροστινό μέρος, για αριστερόστροφη από το πίσω μέρος). Περιστρέψτε τον δακτύλιο προσαρμογέα σε δεξιόστροφη κατεύθυνση, εισάγετε την κεφαλή και αφήστε τον δακτύλιο να επιστρέψει αυτόματα στη θέση του. Για να αφαιρέσετε την κεφαλή, προχωρήστε με αντίστοιχες ενέργειες. Κατόπιν εισάγετε στο μηχάνημα τον σωλήνα που έχετε συσφίξει μέσα στον σφιγκτήρα, ώστε ο αναστολέας να καταλήξει στην υποδοχή του (αναστολέας = παράλληλος με τον σωλήνα) και το άκρο του σωλήνα να είναι σε καλή επαφή με την κεφαλή κοπής. Είναι ο διακόπτης επιλογής κίνησης αριστερά/δεξιά στην επιθυμητή θέση; Πατήστε τον διακόπτη λειτουργίας. Τότε η κεφαλή κοπής σπειρωμάτων αρχίζει να περιστρέφεται. Πιέστε το μηχάνημα πάνω στο άκρο του σωλήνα μέχρι ο σωλήνας να συνεχίσει να εισέρχεται στο μηχάνημα χωρίς υποστήριξη (βλ. Εικ. C2). Ταυτόχρονα λιπαίνετε συνεχώς με αρκετό λάδι κοπής σπειρωμάτων της ROTHENBERGER. Όταν έχει επιτευχθεί το επιθυμητό μήκος σπειρώματος (για κανονικά σπειρώματα δεν επιτρέπεται ποτέ ο σωλήνας να προεξέχει από την κεφαλή κοπής), σβήστε το μοτέρ. Αλλάξτε την κατεύθυνση κίνησης, για να ξεβιδώσετε την κεφαλή από τον σωλήνα. ΠΡΟΣΟΧΗ! Η ταχεία κίνηση είναι κατάλληλη μόνο για το ξεβίδωμα της κεφαλής, ΠΟΤΕ μην τη χρησιμοποιήσετε για κανονική λειτουργία κοπής σπειρωμάτων!ΕΛΛΗΝΙΚΑ

4.4 Φορτιστή και συσσωρευτή (D)

4 Προειδοποιητική ένδειξη

Θέση φόρτισης 5 Πλήκτρο ένδειξης της χωρητικότητας

Ένδειξη χωρητικότητας και σήμανσης

Θέση σε λειτουργία: Πριν τη θέση σε λειτουργία ελέγξτε, αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου! Συσκευές όπως αυτή, οι οποίες παράγουν συνεχές ρεύμα, μπορούν να επηρεάσουν τους απλούς μικροαυτόματους διακόπτες προστασίας. Χρησιμοποιείτε τον τύπο F ή καλύτερο, με ένα ρεύμα ενεργοποίησης το πολύ 30 mA. Πριν τη θέση σε λειτουργία του φορτιστή βεβαιωθείτε, ότι οι σχισμές αερισμού είναι ελεύθερες. Ελάχιστη απόσταση από άλλα αντικείμενα 5 cm! Αυτοέλεγχος: Τοποθετήστε το φις (ρευματολήπτη) στην πρίζα. Η προειδοποιητική ένδειξη (4) και η ένδειξη λειτουργίας (3) ανάβουν διαδοχικά περίπου για 1 δευτερόλεπτο, ο ενσωματωμένος ανεμιστήρας λειτουργεί περίπου για 5 δευτερόλεπτα.

Φορτίστε την μπαταρία πριν από τη χρήση (1). Φορτίστε ξανά την μπαταρία σε περίπτωση πτώσης της ισχύος. Η ιδανική θερμοκρασία φύλαξης βρίσκεται μεταξύ 10 °C και 30 °C. Η επιτρεπτή θερμοκρασία φόρτισης βρίσκεται μεταξύ 0 °C και 50 °C. Οι μπαταρίες ιόντων λιθίου έχουν μια ένδειξη χωρητικότητας και σήμανσης (6): (5) Πατήστε το πλήκτρο και η κατάσταση φόρτισης εμφανίζεται μέσω των φωτοδιόδων LED. Όταν μια φωτοδίοδος (LED) αναβοσβήνει, είναι η μπαταρία σχεδόν άδεια και πρέπει να επαναφορτιστεί

Φόρτιση της μπαταρίας: Σπρώξτε την μπαταρία εντελώς, μέχρι τέρμα στη θέση φόρτισης (2). Η ένδειξη λειτουργίας (3) αναβοσβήνει. Φόρτιση διατήρησης: Όταν ολοκληρωθεί η φόρτιση, περνά ο φορτιστής αυτόματα στη φόρτιση διατήρησης. Η μπαταρία μπορεί να παραμείνει στο φορτιστή και βρίσκεται έτσι πάντοτε σε ετοιμότητα λειτουργίας. Η ένδειξη λειτουργίας (3) ανάβει συνεχώς.

● Η προειδοποιητική ένδειξη (4) ανάβει συνεχώς Η μπαταρία δε φορτίζεται. Η θερμοκρασία είναι πολύ υψηλή/πολύ χαμηλή. Όταν η θερμοκρασία της μπαταρίας βρίσκεται μεταξύ 0 °C και 50 °C, αρχίζει η διαδικασία της φόρτισης αυτόματα. ● Η προειδοποιητική ένδειξη (4) αναβοσβήνει. Ελαττωματική μπαταρία. Αφαιρέστε την μπαταρία αμέσως από το φορτιστή. Η μπαταρία δε σπρώχτηκε σωστά στη θέση φόρτισης (2).194

5 Φροντίδα και συντήρηση SUPERTRONIC 2000 E: Πριν από κάθε εργασία στο μηχάνημα αφαιρείτε την επαναφορτιζόμενη μπαταρία. Διακόπτης: Αν δεν σταματά το μοτέρ μόλις ελευθερώνετε τον διακόπτη λειτουργίας, τότε υπάρχει βλάβη στον διακόπτη. Σταματήστε την εργασία και διορθώστε άμεσα τη βλάβη. Κεφαλές κοπής σπειρωμάτων: Βεβαιωθείτε ότι οι κεφαλές που θα χρησιμοποιήσετε δεν έχουν ζημιές στις μήτρες κοπής. Διατηρείτε τις κεφαλές καθαρές από ρινίσματα, διαφορετικά θα είναι υποβαθμισμένη η ποιότητα των παραγόμενων σπειρωμάτων. Περίβλημα γραναζοκιβωτίου: Μετά από κάθε 500 ώρες λειτουργίας πρέπει να αλλάζετε το γράσο του γραναζοκιβωτίου. Το αποσυναρμολογημένο μηχάνημα πρέπει να καθαρίζεται με πετρέλαιο, δηλ. να απομακρύνεται το παλιό γράσο. Όλα τα μηχανικά μέρη πρέπει να καθαρίζονται από ξένα σώματα με φύσημα ξηρού πεπιεσμένου αέρα και να λιπαίνονται με γράσο με καθαρά χέρια. ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΥΓΡΑ ΔΙΑΛΥΤΙΚΑ. Για επαρκή λίπανση χρειάζεται ποσότητα γράσου περίπου 300 g. Η υπερβολική ποσότητα γράσου μπορεί να προκαλέσει υπερβολική αύξηση της θερμοκρασίας λειτουργίας του μηχανήματος. Γράσο: LGMT 2 της SKF ή ισοδύναμο. Συνιστούμε να αναθέτετε την αλλαγή γράσου γραναζοκιβωτίου σε ένα εξουσιοδοτημένο κέντρο σέρβις. Αποσυναρμολόγηση του περιβλήματος γραναζοκιβωτίου: Για την αφαίρεση του καπακιού δεν επιτρέπεται η χρήση αιχμηρών αντικειμένων, π.χ. καρφιών, κατσαβιδιών κλπ. ιδιαίτερα στις στεγανοποιήσεις. Μπορεί να προκύψουν ζημιές! Είναι ευκολότερο αν με ένα πλαστικό σφυρί χτυπήσετε ελαφρά το μπροστινό μέρος του οκταγώνου. Σφιγκτήρας σωλήνων: Ελέγξτε αν οι σιαγόνες σύσφιξης του σφιγκτήρα σωλήνα βρίσκονται σε καλή κατάσταση. Αντικαταστήστε τις, μόλις αρχίσει να γλιστρά ο σωλήνας. Συντήρηση από ειδικευμένο προσωπικό: Κάθε επισκευή θα πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό και μόνο με γνήσια ανταλλακτικά.

Οι επισκευές στο φορτιστή επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες! Όταν το καλώδιο σύνδεσης στο δίκτυο του ρεύματος αυτού του εργαλείου χαλάσει, για την αποφυγή κινδύνων,πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών του κατασκευαστή ή από ένα άτομο με τα αντίστοιχα προσόντα. 6 Αντιμετώπιση προβλημάτων Σύμπτωμα Ενδεχόμενη αιτία Ανεπαρκής ισχύς Βεβαιωθείτε - ότι έχετε επιλέξει την ταχύτητα που αντιστοιχεί στην εκάστοτε

– ότι ο σφιγκτήρας σωλήνων είναι σωστά στερεωμένος (αναστολέας παράλληλος με τον σωλήνα!). – ότι οι κεφαλές κοπής βρίσκονται σε άψογη κατάσταση, ότι ο σωλήνας μπορεί τεχνικά να κοπεί, ότι λιπαίνετε με άφθονο λιπαντικό κοπής Τα σπειρώματα που κόβει το μηχάνημα δεν είναι κεντραρισμένα –Είναι ο αναστολέας παράλληλος με τον σωλήνα; –Είναι η ποιότητα και η κατάσταση του σωλήνα κατάλληλες για την κοπή σπειρωμάτων; Ανεπαρκές μήκος σπειρώματος

– τη σφιχτή συναρμογή του σφιγκτήρα σωλήνων. – ότι δεν έχει εισέλθει κάποιο εμπόδιο (πριονίδι κλπ.) ανάμεσα στο μηχάνημα και τον σφιγκτήρα σωλήνων.ΕΛΛΗΝΙΚΑ

Κακή ποιότητα σπειρώματος – Είναι σε άψογη κατάσταση οι μήτρες κοπής σπειρωμάτων; – Λιπαίνετε αρκετά; – Έχετε επιλέξει κατάλληλη ποιότητα σωλήνα; – Είναι κατάλληλη η ποιότητα λαδιού κοπής σπειρωμάτων (λάδι Rothenberger); Κακή ευθυγράμμιση κεφαλής κοπής – χρησιμοποιείτε τον σωστό προσαρμογέα (έως 1.1/4"). – Έχετε χρησιμοποιήσει την κεφαλή κοπής που ταιριάζει και στο μηχάνημα (Rothenberger, ΣΕΙΡΑ 600 ή ισοδύναμη). Ο μοχλός αλλαγής είναι μπλοκαρισμένος – Κινήστε το μηχάνημα ελαφρά προς τα πάνω και κάτω

7 Αξεσουάρ Μπορείτε να βρείτε κατάλληλα αξεσουάρ στον κύριο κατάλογο ή στο www.rothenberger.com

8 Εξυπηρέτηση πελατών Εξυπηρέτηση πελατών Τα σημεία σέρβις ROTHENBERGER είναι στη διάθεσή σας για να σας εξυπηρετήσουν (δείτε τον κατάλογο ή στο Ίντερνετ) και ανταλλακτικά και σέρβις είναι διαθέσιμα από τα ίδια σημεία σέρβις. Παραγγείλετε τα αξεσουάρ και τα ανταλλακτικά σας από το συνεργαζόμενο εξειδικευμένο κατάστημα ή μέσω της ανοικτής επικοινωνίας για RO SERVICE+ online: ℡ + 49 (0) 61 95/ 800 8200 + 49 (0) 61 95/ 800 7491 service@rothenberger.com - www.rothenberger.com 9 Απορριμματική διαχείριση Κάποια τεμάχια της συσκευής είναι αξιοποιήσιμα υλικά και μπορούν να περάσουν σε ανακύκλωση. Γι αυτόν το σκοπό υπάρχουν πιστοποιημένες εταιρείες ανακύκλωσης με ειδική άδεια. Για μια σωστή και φιλική προς το περιβάλλον διάθεση αποβλήτων των μη αξιοποιήσιμων υλικών (π.χ. ηλεκτρονικών απορριμμάτων) απευθυνθείτε στην αρμόδια υπηρεσία αποβλήτων. Μεταχειρισμένοι ανταλλακτικοί συσσωρευτές δεν επιτρέπεται να αποσύρονται σε φωτιά ή στα οικιακά απορρίμματα. Ο αρμόδιος αντιπρόσωπος σας προσφέρει οικολογική απόσυρση μεταχειρισμένων συσσωρευτών. Μόνο για χώρες E.Ε.: Μην αποσύρετε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να συλλέγονται ξεχωριστά και να καταλήγουν σε ανακύκλωση φιλική προς το περιβάλλον.196 PУCCKИЙ
