Τύπος προϊόντος	Μηχάνημα καθαρισμού σωληνώσεων
Μάρκα	Rothenberger
Μοντέλο	RODRUM L
Διαστάσεις (Μ x Π x Υ)	700 x 550 x 870 mm
Βάρος (με σπείρα Ø20 mm)	Περί. 68 kg
Ηλεκτρική τροφοδοσία	230 V / 110 V ~ 50/60 Hz
Ονομαστική ισχύς P1/P2	0,645 kW (50 Hz) / 0,690 kW (60 Hz) / 0,40 kW
Τύποι σπείρας	Ø 13 mm, Ø 16 mm, Ø 20 mm
Περιοχή εργασίας (διάμετρος σωλήνα)	70-100 mm (Ø13), 70-125 mm (Ø16), 150-250 mm (Ø20)
Μέγ. μήκος σπείρας ανά τύμπανο	30 m (Ø13), 30 m (Ø16), 20 m (Ø20)
Μέγιστο μήκος εργασίας	30 m (Ø13), 45 m (Ø16), 60 m (Ø20)
Ταχύτητα σπείρας	Περί. 5 m/min (Ø13), 6,5 m/min (Ø16), 8,5 m/min (Ø20)
Κατηγορία προστασίας	I
Βαθμός προστασίας	IP X4
Στάθμη ηχητικής πίεσης (LpA)	79 dB(A) | KpA 3 dB(A)
Στάθμη ηχητικής ισχύος (LWA)	90 dB(A) | KWA 3 dB(A)
Συνολική τιμή δονήσεων	≤ 2,5 m/s² | K=1,5 m/s²
Ενσωματωμένη διάταξη ασφαλείας	Διακόπτης PRCD (διαφορικός διακόπτης)
Χειρισμός	Πεντάλ χειρισμού και μοχλός προώθησης
Αφαιρούμενο τύμπανο	Ναι
Παρεχόμενα αξεσουάρ	Σωλήνας οδήγησης, κιβώτιο εργαλείων, κλειδί διαχωρισμού
Συντήρηση	Τακτικός καθαρισμός και λίπανση του εμβόλου· χρησιμοποιήστε ROWONAL
Λειτουργία	Βραχεία διάρκεια μέγ. 15 λεπτά (S2 15 min)

Συχνές ερωτήσεις - RODRUM L ROTHENBERGER

Πώς να θέσετε σε λειτουργία τη μηχανή RODRUM L;

Πρώτα απ' όλα, βεβαιωθείτε ότι ο διακόπτης του κινητήρα είναι στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ. Συνδέστε το φις τροφοδοσίας σε πρίζα με γείωση. Εκτελέστε τη δοκιμή του διακόπτη PRCD: πατήστε RESET για να ανάψει η κόκκινη ενδεικτική λυχνία, στη συνέχεια πατήστε TEST για να ελέγξετε τη διακοπή. Τοποθετήστε τη μηχανή περίπου 1 m από το στόμιο του σωλήνα, συνδέστε το κατάλληλο εργαλείο και τον σωλήνα οδήγησης. Χρησιμοποιήστε το πεντάλ για να εκκινήσετε τον κινητήρα και τον μοχλό προώθησης για να καθοδηγήσετε τη σπείρα.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Φοράτε πάντα γάντια προστασίας, γυαλιά ασφαλείας και μονωτικές λαστιχένιες μπότες. Μη χρησιμοποιείτε ποτέ τη μηχανή χωρίς τον σωλήνα οδήγησης. Βεβαιωθείτε ότι ο διακόπτης PRCD λειτουργεί πριν από κάθε χρήση. Μην εργάζεστε ποτέ μόνοι σε δυνητικά επικίνδυνες σωληνώσεις (τοξικά αέρια). Μετά από κάθε χρήση, καθαρίστε και απολυμάνετε τη μηχανή.

Πώς να αντικαταστήσετε το τύμπανο σπείρας;

Αποσυνδέστε τη συσκευή. Τοποθετήστε τη μηχανή σε σταθερή επιφάνεια. Ξεκλειδώστε τη λαβή ασφάλισης και αφαιρέστε τη διάταξη προώθησης προς τα εμπρός. Τραβήξτε το τύμπανο προς τα εμπρός κατά μήκος του άξονα και αφαιρέστε το. Τοποθετήστε το νέο τύμπανο στον άξονα μέχρι τέρμα, στη συνέχεια σπρώξτε πίσω το έμβολο και σφίξτε τη λαβή. Βεβαιωθείτε ότι ο μοχλός σύσφιξης είναι καλά κλειδωμένος και σε οριζόντια θέση.

Τι να κάνετε αν η μηχανή δεν ξεκινά;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία και τον διαφορικό διακόπτη (πατήστε RESET). Εάν η κόκκινη λυχνία δεν ανάβει, δοκιμάστε το PRCD. Εάν όλα είναι σωστά, ο κινητήρας ή ο διακόπτης πεντάλ μπορεί να είναι ελαττωματικά. Επικοινωνήστε με την εξυπηρέτηση πελατών της Rothenberger για επισκευή από εξειδικευμένο τεχνικό.

Πώς να καθαρίζετε και να συντηρείτε τη μηχανή;

Αποσυνδέστε το φις από την πρίζα. Καθαρίζετε τακτικά το έμβολο και λιπαίνετέ το. Μετά από κάθε χρήση, καθαρίζετε και απολυμαίνετε τη μηχανή και τα αξεσουάρ της. Χρησιμοποιήστε το προϊόν συντήρησης ROWONAL για την προστασία των σπειρών. Τα ρουλεμάν μπορούν να αντικατασταθούν εάν χρειαστεί. Αναθέστε οποιαδήποτε επισκευή σε εξειδικευμένο προσωπικό.

Ποια αξεσουάρ είναι διαθέσιμα για το RODRUM L;

Μπορείτε να βρείτε γάντια οδήγησης (δερμάτινα ή λαστιχένια), το αντισκωριακό προϊόν ROWONAL, σωλήνες οδήγησης, κλειδιά διαχωρισμού και σπείρες διαμέτρων 13, 16 και 20 mm σε διάφορα μήκη. Συμβουλευτείτε τον κατάλογο ή την ιστοσελίδα www.rothenberger.com για την πλήρη λίστα.

Πώς να χρησιμοποιήσετε τον διακόπτη PRCD;

Ο διακόπτης PRCD προστατεύει από ηλεκτροπληξίες. Πριν από κάθε χρήση: συνδέστε το φις, πατήστε RESET (κόκκινη λυχνία ανάβει), στη συνέχεια πατήστε TEST (η λυχνία σβήνει). Πατήστε ξανά RESET για να θέσετε τη συσκευή υπό τάση. Εάν η δοκιμή αποτύχει, μην χρησιμοποιήσετε τη μηχανή και ζητήστε την επιθεώρησή της.

Ποια είναι η μέγιστη περιοχή εργασίας;

Η περιοχή εργασίας εξαρτάται από τη διάμετρο της σπείρας: με σπείρα Ø13 mm, μπορείτε να εργαστείτε έως 30 m μήκος· Ø16 mm έως 45 m· Ø20 mm έως 60 m. Η εσωτερική διάμετρος του σωλήνα πρέπει να είναι μεταξύ 70 και 250 mm ανάλογα με τη χρησιμοποιούμενη σπείρα.

Πώς να αποσυνδέσετε το εργαλείο ή τη σπείρα;

Αφαιρέστε το κιβώτιο εργαλείων από τη βάση. Χρησιμοποιήστε το παρεχόμενο κλειδί διαχωρισμού: τοποθετήστε το στην προβλεπόμενη οπή και διαχωρίστε το εργαλείο από τη σύνδεσή του. Για σύνδεση, ωθήστε το εργαλείο μέχρι να κλειδώσει και ελέγξτε ότι εφαρμόζει καλά.

Πού να βρείτε ανταλλακτικά και εξυπηρέτηση μετά την πώληση;

Τα κέντρα εξυπηρέτησης πελατών της Rothenberger είναι διαθέσιμα για να σας βοηθήσουν. Μπορείτε να παραγγείλετε αξεσουάρ και ανταλλακτικά από τον εξειδικευμένο αντιπρόσωπό σας ή να καλέσετε το τμήμα εξυπηρέτησης μετά την πώληση στο +49 (0) 61 95 / 800 - 8200. Συμβουλευτείτε επίσης την ιστοσελίδα www.rothenberger.com.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RODRUM L ROTHENBERGER

1 Παρατηρήσεις σχετικά με την ασφάλεια .... 185

1.1 Γενικές υποδείξεις ασφαλείας .... 185
1.2 Ειδικές υποδείξεις ασφαλείας....186
1.3 Υπολειπόμενοι κίνδυνοι....187
1.4 Χρήση σύμφωνα με τους κανονισμούς 187

2 Τεχνικά δεδομένα 187

3 Αντικείμενο παράδοσης....188

4 Περιγραφή της πινακίδας τύπου ....188

5 Σύνδεση δικτύου ρεύματος 188

5.1 Θέση σε λειτουργία του διακόπτη PRCD 189

6 Λειτουργία της μονάδας 189

6.1 Επισκόπηση (A) 189
6.2 Μεταφορά....189
6.2.1 Ρύθμιση ύψους της λαβής μεταφοράς (Β)...... 189
6.2.2 Φόρτωση της μηχανής καθαρισμού σωλήνων (C) 190
6.3 Θέση σε λειτουργία....190
6.4 Σύνδεση και αποσύνδεση των εργαλείων / του σπιράλ (Α/Ζ)......190
6.5 Χειρισμός (Ε)......190
6.6 Απομάκρυνση της απόφραξης στο σωλήνα (Ε) 191
6.7 Απόσυρση του σπιράλ από το σωλήνα (Ε)......191
6.8 Θέση εκτός λειτουργίας....191
6.9 Αντικατάσταση του τυμπάνου σπιράλ (F)......192
6.10 Επέκταση της περιοχής εργασίας (Α) 192

7 Αντικατάσταση των τσοκ 192

7.1 Χρήση νέων σπιράλ....193

8 Αντιμετώπιση προβλημάτων....193

9 Αξεσουάρ....193

10 Εξυπηρέτηση πελατών....194

11 Απορριμματική διαχείριση....194

Επισημάνσεις σ' αυτό το έγγραφο:

Κίνδυνος!

Αυτό το σήμα προειδοποιεί για ζημίες προσώπων.

Προσοχή!

Αυτό το σήμα προειδοποιεί για υλικές ή περιβαλλοντικές ζημίες.

Παρακίνηση σε πράξεις

1.1 Γενικές υποδείξεις ασφαλείας

ΠΡΟΣΟΧΗ! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να λαμβάνετε τα ακόλουθα βασικά μέτρα ασφαλείας για προστασία από κίνδυνο ηλεκτροπληξίας, τραυματισμού και φωτιάς.

Διαβάστε πλήρως τις παρούσες υποδείξεις πριν χρησιμοποιήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε καλά τις υποδείξεις ασφαλείας.

Συντήρηση και σέρβις:

1 Τακτικές εργασίες καθαρισμού, συντήρησης και λίπανσης. Πριν από κάθε ρύθμιση, σέρβις ή επισκευή, αφαιρείτε το φις από την πρίζα.
2 Αναθέτετε την επισκευή της συσκευής σας μόνο σε εξειδικευμένο τεχνικό προσωπικό που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Έτοι εξασφαλίζεται η διατήρηση της ασφάλειας της συσκευής.

Ασφαλής εργασία:

1 Διατηρείτε το χώρο εργασίας σας τακτοποιημένο. Η ακαταστασία στο χώρο εργασίας μπορεί να είναι αιτία ατυχημάτων.
2 Προσέχετε τις επιδράσεις από το περιβάλλον. Μην εκθέτετε ηλεκτρικά εργαλεία στη βροχή. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον με υγρασία ή νερό. Φροντίζετε να υπάρχει καλός φωτισμός της περιοχής εργασίας. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος φωτιάς ή έκρηξης.
3 Προφυλάσσετε τον εαυτό σας από ηλεκτροπληξία. Αποφεύγετε την επαφή του σώματος με γειωμένα εξαρτήματα (π.χ. σωλήνες, σώματα καλοριφέρ, ηλεκτρικές κουζίνες, ψυγεία).
4 Κρατάτε μακριά τα άλλα άτομα. Μην αφήνετε άλλα άτομα, και κυρίως παιδιά, να αγγίζουν το ηλεκτρικό εργαλείο ή το καλώδιο. Κρατάτε τα άλλα άτομα μακριά από την περιοχή εργασίας.
5 Φυλάσσετε καλά τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία. Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία θα πρέπει να τοποθετούνται σε μέρος ξηρό, ψηλά ή κλειδωμένα, εκεί όπου δεν τα φθάνουν παιδιά.
6 Μην επιβάλλετε υπερβολικό φορτίο στο ηλεκτρικό εργαλείο. Εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην προβλεπόμενη περιοχή απόδοσης.
7 Χρησιμοποιείτε το σωστό ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε μηχανήματα χαμηλής ισχύος για βαριές εργασίες. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για μη προβλεπόμενες χρήσεις. Για παράδειγμα, μη χρησιμοποιείτε δισκοπρίονο χειρός για να κόψετε κλαδιά δένδρων ή κούτσουρα.
8 Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα γιατί αυτά μπορεί να πιαστούν σε κινούμενα μέρη. Κατά τις εργασίες σε υπαίθριο χώρο συνιστάται η χρήση αντιολισθητικών υποδημάτων. Αν έχετε μακριά μαλλιά φοράτε δίχτυ μαλλιών.
9 Χρησιμοποιείτε εξοπλισμό προστασίας. Φοράτε γυαλιά προστασίας. Για εργασίες που παράγουν σκόνη φοράτε μάσκα προστασίας της αναπνοής.
10 Συνδέετε τη διάταξη αναρρόφησης της σκόνης. Σε περίπτωση που διατίθενται συνδέσεις για αναρρόφηση της σκόνης και διάταξη συλλογής της, να βεβαιώνεστε ότι αυτές είναι συνδεδεμένες και χρησιμοποιούνται σωστά.
11 Μη χρησιμοποιείτε το καλώδιο για μη προβλεπόμενες χρήσεις. Μη χρησιμοποιείτε το καλώδιο για να αφαιρέσετε το φις από την πρίζα. Προστατεύετε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές.
12 Στερεώνετε καλά το αντικείμενο της εργασίας. Χρησιμοποιείτε διατάξεις σύσφιξης ή μέγγενη για να συγκρατείτε σταθερά το αντικείμενο εργασίας. Έτσι συγκρατείται με μεγαλύτερη ασφάλεια από ότι με το χέρι.
13 Αποφεύγετε μη κανονική στάση του σώματος. Φροντίζετε για ασφαλή στάση σώματος και κρατάτε πάντα καλή ισορροπία.
14 Φροντίζετε τα εργαλεία σας με προσοχή. Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά, για να μπορείτε να εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια. Τηρείτε τις υποδείξεις λίπανσης και αλλαγής εργαλείων. Ελέγχετε τακτικά το καλώδιο σύνδεσης του

ηλεκτρικού εργαλείου και σε περίπτωση ζημιάς αναθέτετε την αντικατάστασή του σε αναγνωρισμένο τεχνικό. Ελέγχετε τακτικά τα καλώδια επέκτασης και αντικαθιστάτε τα αν έχουν υποστεί ζημιά. Διατηρείτε τις λαβές στεγνές, καθαρές και απαλλαγμένες από γράσα και λάδια.

15 Βγάζετε το φις από την πρίζα. Σε περίπτωση μη χρήσης του ηλεκτρικού εργαλείου, πριν από τη συντήρηση και κατά την αλλαγή εργαλείων π.χ. δίσκου πριονιού, τρυπανιού, φρέζας.
16 Μην αφήνετε συνδεδεμένα κλειδιά στα εργαλεία. Πριν την ενεργοποίηση, ελέγχετε ότι έχουν απομακρυνθεί κλειδιά και εργαλεία ρύθμισης.
17 Εμποδίζετε την αθέλητη έναρξη λειτουργίας. Να βεβαιώνεστε ότι κατά τη σύνδεση του φις στην πρίζα είναι απενεργοποιημένος ο διακόπτης του εργαλείου.
18 Χρησιμοποιείτε κατάλληλο καλώδιο επέκτασης για εργασία σε υπαίθριο χώρο. Σε υπαίθριες εργασίες χρησιμοποιείτε μόνο εγκεκριμένα για το σκοπό αυτό και αντίστοιχα χαρακτηρισμένα καλώδια επέκτασης.
19 Να είστε πάντα προσεκτικοί. Προσέχετε αυτό που κάνετε. Εργάζεστε με σύνεση. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν δεν έχετε αυτοσυγκέντρωση.
20 Ελέγχετε το ηλεκτρικό εργαλείο για ενδεχόμενες ζημιές. Πριν από την περαιτέρω χρήση του ηλεκτρικού εργαλείου πρέπει να εξετάζετε προσεκτικά τις προστατευτικές διατάξεις ή τα μέρη που μπορούν να υποστούν εύκολα ζημιά για άψογη και ενδεδειγμένη λειτουργία. Ελέγχετε αν τα κινητά μέρη λειτουργούν χωρίς προβλήματα και δεν κολλούν ή αν κάποια μέρη έχουν υποστεί ζημιά. Όλα τα μέρη πρέπει να είναι σωστά συναρμολογημένα και να πληρούν όλες τις προϋποθέσεις για να εξασφαλίζεται η άψογη λειτουργία του ηλεκτρικού εργαλείου.
Οι διατάξεις προστασίας και τα μέρη που έχουν υποστεί ζημιά πρέπει να επισκευάζονται κατάλληλα ή να αντικαθίστανται από αναγνωρισμένο τεχνικό συνεργείο, εκτός αν προβλέπεται κάτι διαφορετικό στις οδηγίες χρήσης. Οι διακόπτες που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται σε συνεργείο του πελάτη.
Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο στο οποίο δεν είναι εφικτή η ενεργοποίηση ή απενεργοποίηση του διακόπτη.
21 Προσοχή. Η χρήση άλλων προσαρτημένων εργαλείων και άλλων αξεσουάρ μπορεί να σημαίνει κίνδυνο τραυματισμού σας.
22 Αναθέτετε τις επισκευές του ηλεκτρικού σας εργαλείου σε ηλεκτρολόγο. Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τις εφαρμόσιμες διατάξεις ασφαλείας. Οι επισκευές επιτρέπεται να γίνονται μόνο από ηλεκτρολόγο με χρήση αυθεντικών ανταλλακτικών. Διαφορετικά μπορεί να προκύψουν ατυχήματα για το χρήστη.

1.2 Ειδικές υποδείξεις ασφαλείας

Κατά τη διάρκεια των εργασιών καθαρισμού φοράτε λαστιχένιες μπότες (μόνωση).

Πριν τη σύνδεση του φις στη σύνδεση ρεύματος πρέπει οπωσδήποτε να προσέχετε, ο διακόπτης του μηχανήματος καθαρισμού σωλήνων να είναι στο 0 ή στο AUS (απενεργοποίηση).

Οπωσδήποτε κατά τη χρήση ηλεκτρικών συσκευών προσέχετε την αναφερόμενη τάση δικτύου και γενικά να εργάζεστε με προστατευτικό σωλήνα και προστατευτικά γάντια.

Επιλέγετε το κατάλληλο εργαλείο για την εκάστοτε απόφραξη και για τη διάμετρο του προς καθαρισμό σωλήνα, για να αποφύγετε εμπλοκή του εργαλείου στην απόφραξη και την εκτίναξη προς τα έξω του σπιράλ από το σωλήνα.

Με αυτό το μηχάνημα και τα αξεσουάρ του καθαρίζετε μόνο σωλήνες αποχέτευσης, όχι καμινάδες, γεωτρήσεις κλπ., για να αποτρέψετε ζημιές.

Μην τροποποιείτε κανένα εργαλείο με τρόχισμα ή παρόμοια επεξεργασία, για να αποφύγετε ζημιές στους σωλήνες/τις καμπύλες των σωλήνων.

Χρησιμοποιείτε ένα σύστημα κάμερας για την αναγνώριση της αιτίας της απόφραξης στο σωλήνα.

Να εργάζεστε μόνο σε ηλεκτρικούς αγωγούς που είναι σε άψογη κατάσταση και έχουν εγκατασταθεί σύμφωνα με τις "διατάξεις VDE".

Το σπιράλ δεν επιτρέπεται να λειτουργεί χωρίς εύκαμπτο σωλήνα καθοδήγησης!

Ο μηχανικός καθαρισμός σωλήνων πρέπει πάντα να γίνεται από πάνω προς την κατεύθυνση της απόφραξης.

Προσέχετε ώστε κατά τον καθαρισμό των σωλήνων να μην ενεργοποιηθούν συνδέσεις παροχής νερού προς τον υπό καθαρισμό σωλήνα. Μπορεί να προκύψει απόφραξη!

Σε καμία περίπτωση μην αφήσετε τη συσκευή χωρίς επίβλεψη κατά τη διάρκεια του καθαρισμού του σωλήνα!

Προστατευτικά καλύμματα: Όλα τα περιστρεφόμενα εξαρτήματα προστατεύονται από προστατευτικά καλύμματα. Απαγορεύεται αυστηρά η απομάκρυνσή τους και/ ή λειτουργία χωρίς αυτά τα προστατευτικά καλύμματα!

Προστατεύετε το χώρο χρήσης (δρόμο, φρεάτιο), ώστε να μην υποστούν ζημιά μη συμμετέχοντα άτομα και καλύπτετε πάντα τα ανοικτά φρεάτια ή υπονόμους.

Ελέγχετε την προς διερεύνηση περιοχή με συσκευή ανίχνευσης αερίων για την ύπαρξη δηλητηριωδών ή εκρηκτικών αερίων!

Μετά από κάθε χρήση πρέπει να καθαρίζετε και να απολυμαίνετε το μηχάνημα και τα αξεσουάρ του. Σε όλες τις εργασίες πρέπει να φοράτε το συνιστώμενο προσωπικό εξοπλισμό προστασίας: προστατευτικά γυαλιά, Κράνος προστασίας, υποδήματα ασφαλείας, προειδοποιητικά γιλέκα! Μετά από κάθε εργασία πρέπει να καθαρίζετε και να απολυμαίνετε τα χέρια επειδή υπάρχει αυξημένος κίνδυνος μόλυνσης από παθογόνους οργανισμούς!

1.3 Υπολειπόμενοι κίνδυνοι

Ακόμα και με την τήρηση όλων των υποδείξεων ασφαλείας υπάρχουν π.χ. οι παρακάτω κίνδυνοι: Το σπιράλ μπορεί να συστραφεί (σε περίπτωση πολύ μεγάλου τόξου εργασίας να σχηματίσει κόμπο) και τότε υπάρχει κίνδυνος μαγκώματος. Το σπιράλ μπορεί υπό την επίδραση μηχανικής τάσης να πεταχτεί έξω από το σωλήνα \~ Κίνδυνος τραυματισμού!

1.4 Χρήση σύμφωνα με τους κανονισμούς

Τα μηχανήματα καθαρισμού σωλήνων επιτρέπεται να χρησιμοποιούνται αποκλειστικά για τον καθαρισμό σωλήνων των εξής διαμέτρων:

13 mm σπείρα: 70-100 mm; 16 mm σπείρα: 70-125 mm; 20 mm σπείρα: 150-250 mm

Τα μηχανήματα καθαρισμού σωλήνων είναι σχεδιασμένα μόνο για σύντομη λειτουργία και επομένως επιτρέπεται να είναι σε λειτουργία μόνο το πολύ για 15 λεπτά χωρίς διακοπή! Αυτή η συσκευή επιτρέπεται να χρησιμοποιείται μόνο σύμφωνα με την αναφερόμενη προβλεπόμενη χρήση!

2 Τεχνικά δεδομένα

Τάση δικτύου....230V/ 110V - 50/ 60 Hz

Ισχύς P1/ P2....0,645 kW (50 Hz); 0,690 kW (60 Hz)/ 0,40 kW

Διαστάσσεις (ΜxΠxY)....700x550x870 mm

Βάρος (με ∅ 20 mm σπείρα)....περ. 68 kg

Τύπος σπιράλ....Ø 13 mm ....Ø 16 mm ....Ø 20 mm

Περιοχή εργασίας, διάμετρος σωλήνα......70-100 mm......70-125 mm...... 150-250 mm

Μέγ. μήκος σπιράλ στο τύμπανο Μ......15 m......15 m ......-

Μέγ. μήκος σπιράλ στο τύμπανο L....30 m ....30 m ....20 m

Μέγ. μήκος εργασίας (μήκος σπιράλ)....30 m ....45 m ....60 m

Ταχύτητα του σπιράλ

(ανάλογα με τη διαδρομή του σωλήνα) ......περ. 5 m/min.....περ. 6,5 m/min περ. 8,5 m/min

Κατεύθυνση περιστροφής (θέση διακόπτη Ι)......αριστερά (κοιτάζοντας από μπροστά προς το τύμπανο)

Κλάση προστασίας......I

Είδος προστασίας......IP X4

Είδος λειτουργίας......S2 15min.

Πίεση ηχητικού επιπέδου (LpA) .....79 dB (A) | KpA 3 dB (A)

Ισχύς ηχητικού επιπέδου (LWA) .....90 dB (A) | KWA 3 dB (A)

Η στάθμη θορύβου κατά την εργασία ενδέχεται να υπερβεί την τιμή 85 dB (Α). Φοράτε προστατευτικά ακοής! Εξακρίβωση τιμών μέτρησης σύμφωνα με EN 61029-1:2010.

Ολική τιμή κραδασμών....≤ 2,5 m/s ^2 | K= 1,5m/s ^2

Η στάθμη κραδασμών που αναφέρεται σ' αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πρότυπο EN 61029 και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι' αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

3 Αντικείμενο παράδοσης

• Βασικό μηχάνημα RODRUM M/L
• Εύκαμπτος σωλήνας καθοδήγησης
• Οδηγίες χρήσης
• Κουτί εργαλείων (ανάλογα με την έκδοση)

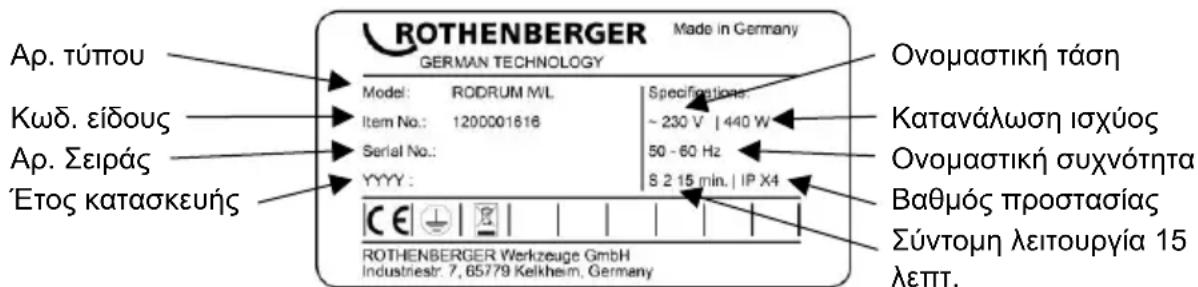

4 Περιγραφή της πινακίδας τύπου

5 Σύνδεση δικτύου ρεύματος

Συνδέετε το μηχάνημα μόνο σε μονοφασικό εναλλασσόμενο ρεύμα και μόνο στην τάση ρεύματος δικτύου που αναφέρεται στην πινακίδα τύπου. Σύνδεση επιτρέπεται μόνο σε πρίζες με προστατευτική επαφή γείωσης. Το μηχάνημα επιτρέπεται να λειτουργεί μόνο μέσω διακόπτη προστασίας ΤΙ (ρεύματος διαρροής) με μέγ. ονομαστική τιμή ρεύματος διαρροής τα 10 - 30 mA.

Σύνδεση: Συνδέστε τη συσκευή στην πρίζα και πιέστε το πλήκτρο „RESET“ (Επαναφορά):

Αφού ανάψει η κόκκινη ένδειξη λειτουργίας, η συσκευή είναι έτοιμη για λειτουργία. Μετά από κάθε περίπτωση αποσύνδεσης από το ρεύμα ή διακοπής ρεύματος η συσκευή απενεργοποιείται αυτόματα.

Δοκιμή λειτουργίας: πιέστε το κουμπί „TEST“ (Δοκιμή): Η συσκευή απενεργοποιείται. Πατήστε το κουμπί „RESET“ (Επαναφορά): Αφού ανάψει η κόκκινη ένδειξη λειτουργίας, η συσκευή είναι έτοιμη για λειτουργία.

Κάθε φορά, πριν θέσετε σε λειτουργία τη συσκευή, διενεργείτε μια δοκιμή λειτουργίας. Σε περίπτωση επανειλημμένης αποτυχίας της δοκιμής φροντίστε να ελεγχθεί η συνδεδεμένη συσκευή.

Παρακαλούμε έχετε υπόψη σας, ότι αυτή η συσκευή δεν μπορεί να υποκαταστήσει τα απαραίτητα μέτρα ασφαλείας. Για την αποτροπή κινδύνων για τη ζωή, προσέχετε να χρησιμοποιείτε πάντα σωστά τη συσκευή.

Αξιόπιστος εξοπλισμός ατομικής προστασίας από επικίνδυνες ηλεκτροπληξίες. Τα ρεύματα διαρροής αναγνωρίζονται σε κλάσματα του δευτερολέπτου και διακόπτεται άμεσα η παροχή ρεύματος Περιορίζει δραστικά την επικινδυνότητα για ανθρώπους και ζώα.

• Το ηλεκτρικό εργαλείο δεν πρέπει σε καμία περίπτωση να χρησιμοποιηθεί χωρίς την παρεχόμενη διάταξη PRCD (προστασίας από ρεύμα διαρροής).
  – Η αντικατάσταση του φις ή του καλωδίου σύνδεσης πρέπει να γίνεται μόνο από τον κατασκευαστή του ηλεκτρικού εργαλείου ή την αντίστοιχη υπηρεσία του εξυπηρέτησης πελατών.
  – Πρέπει να κρατάτε το νερό μακριά από τα ηλεκτρικά μέρη του ηλεκτρικού εργαλείου και από άτομα στην περιοχή εργασίας.

Ποτέ μην πιάνετε τις εγκοπές του τυμπάνου σπιράλ κατά τη λειτουργία της μηχανής καθαρισμού σωλήνων – Κίνδυνος τραυματισμού!

5.1 Θέση σε λειτουργία του διακόπτη PRCD

Μόνο για εναλλασσόμενο ρεύμα! Προσέξτε την τάση ρεύματος δικτύου!

Κάθε φορά, πριν θέσετε σε λειτουργία τη συσκευή, να εκτελείτε την ακόλουθη διαδικασία δοκιμής στο διακόπτη PRCD:

1. Συνδέστε το φις του PRCD στην πρίζα.
2. Πατήστε το RESET. Η ενδεικτική λυχνία ανάβει με ΚΟΚΚΙΝΟ χρώμα (ΟΝ).
3. Αποσυνδέστε το φις από την πρίζα. Η ενδεικτική λυχνία σβήνει.
4. Επαναλάβετε το 1ο και το 2ο βήμα.
5. Πατήστε το TEST. Η κόκκινη ενδεικτική λυχνία σβήνει.
6. Πατήστε το RESET για να ενεργοποιήσετε τη συσκευή (Κόκκινη ένδειξη).

Αυτή η διάταξη προστασίας προστατεύει από σφάλματα στη συνδεδεμένη συσκευή, όχι από σφάλματα στο προηγούμενο μέρος της εγκατάστασης.

6 Λειτουργία της μονάδας

6.1 Επισκόπηση (A)

1 Εύκαμπτος σωλήνας καθοδήγησης

2 Μοχλός

3 Mováda προώθησης

4 Пододиакóптης

5 Túμπανο

6 Εργαλειοθήκη

7 Πείρος ασφάλισης

8 Καλώδιο ρεύματος με PRCD (φορητή διάταξη προστασίας από ρεύμα διαρροής)

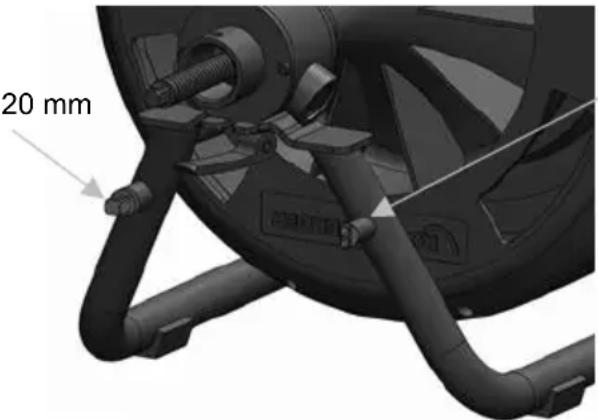

9 Σύνδεσμοι (αριστερά: 20 mm 4πλευρος, δεξιά 16 mm αυλάκωσης T)

6.2 Μεταφορά

6.2.1 Ρύθμιση ύψους της λαβής μεταφοράς (Β)

→ Ανοίξτε και τους δύο πείρους ασφάλισης και ασφαλίστε τους περιστρέφοντάς τους κατά 90°.

Κατά τη διάρκεια του ανοίγματος κρατήστε τη λαβή στη θέση της.

→ Επιλέξτε το κατάλληλο ύψος λαβής. Υπάρχουν τέσσερις επιλογές ρύθμισης λαβής ανάλογα με την περίπτωση χρήσης. Η πιο χαμηλή θέση λαβής είναι η ρύθμιση για τη μεταφορά με όχημα.

→ Περιστρέψτε και τους δύο πείρους ασφάλισης πάλι στη θέση ασφάλισης.

Βεβαιωθείτε ότι και οι δύο πείροι ασφάλισης ασφαλίζουν αισθητά και αν χρειάζεται ελέγξτε το με ελαφριά μετακίνησή τους.

6.2.2 Φόρτωση της μηχανής καθαρισμού σωλήνων (C)

→ Τοποθετήστε τη μηχανή καθαρισμού σωλήνων προς τα πίσω στην περιοχή φόρτωσης του οχήματος.
→ Επιλέξτε το κατάλληλο ύψος λαβής σύμφωνα με το 6.2.1.
→ Γείρετε τη μηχανή καθαρισμού σωλήνων με τον τροχό μεταφοράς πάνω στην επιφάνεια φόρτωσης του οχήματος.
→ Ανυψώστε τη μηχανή καθαρισμού σωλήνων και με τα δύο χέρια και σπρώξτε τη πλήρως πάνω στην επιφάνεια φόρτωσης.

Κατά την ανύψωση της μηχανής καθαρισμού σωλήνων επιλέξτε έναν τρόπο εργασίας που δεν θα επιβαρύνει τη μέση σας - λυγίστε πρώτα τα γόνατα και ανυψώστε τη μηχανή και με τα δύο χέρια ή ανυψώστε τη μηχανή καθαρισμού σωλήνων με τη βοήθεια δεύτερου ατόμου.

→ Αποθέστε τη μηχανή καθαρισμού σωλήνων στο όχημα με τρόπο ώστε να μην μπορεί να γλιστρήσει στη διάρκεια της διαδρομής.

Ποτέ μη μεταφέρετε τη μηχανή καθαρισμού σωλήνων σε ξαπλωτή θέση!

→ Φυλάξτε το καλώδιο με τρόπο κατάλληλο για τη μεταφορά.

6.3 Θέση σε λειτουργία

Ο χειρισμός του μηχανήματος καθαρισμού σωλήνων πρέπει να γίνεται αποκλειστικά από καταρτισμένα και εξουσιοδοτημένα άτομα!

→ Ελέγξτε την ηλεκτρική εγκατάσταση στο χώρο εργασίας.
→ Τοποθετήστε τον ποδοιακόπτη με τρόπο ώστε να είναι εύκολα προσβάσιμος και όλα τα στοιχεία χειρισμού να μπορούν να χρησιμοποιηθούν εύκολα.
→ Περάστε τον εύκαμπτο σωλήνα καθοδήγησης πάνω στο σπιράλ έως το στοπ του περιβλήματος προώθησης και στερεώστε τον με την ασφάλιση.
→ Συνδέστε το φις ρευματοληψίας στο αντίστοιχο δίκτυο ρεύματος.

Προσέξτε ο διακόπτης του μοτέρ να είναι στη θέση "AUS" (OFF)!

Ποτέ μη χρησιμοποιήσετε τη μηχανή καθαρισμού σωλήνων χωρίς ποδοδιακόπτη και εύκαμπτο σωλήνα καθοδήγησης!

6.4 Σύνδεση και αποσύνδεση των εργαλείων / του σπιράλ (A/D)

→ Αφαιρέστε το κουτί εργαλείων από τη διάταξη συγκράτησης (βλ. Εικόνα D).

→ Επιλέξτε το κατάλληλο εργαλείο για την εφαρμογή.

Σύνδεση:

→ Πιέστε το εργαλείο/σπιράλ έως ότου ασφαλίσει στο σύνδεσμο και ελέγξτε για σταθερή έδραση.

Αποσύνδεση:

→ Εισάγετε το κλειδί διαχωρισμού μέσα στην οπή και ωθήσετε το εργαλείο/σπιράλ πλευρικά έξω από το σύνδεσμο.

6.5 Χειρισμός (Ε)

Ο χειρισμός του μηχανήματος καθαρισμού σωλήνων επιτρέπεται να γίνεται μόνο με την τήρηση όλων των υποδείξεων για την ασφάλεια των ατόμων και του μηχανήματος!

Εισαγωγή του σπιράλ στο σωλήνα:

→ Τοποθετήστε το μηχάνημα σε απόσταση περ. 1 m από το άνοιγμα του σωλήνα που πρόκειται να καθαριστεί.
→ Συνδέστε στο μπροστινό μέρος ένα κατάλληλο εργαλείο (βλ. 6.4). Επιλέξτε το εργαλείο βάσει του τύπου των ρύπων. Προσέξτε για σωστή έδραση!

Πριν προχωρήσετε να πιάσετε οτιδήποτε άλλο με τα χέρια, φορέστε γάντια!

! Ποτέ μη χρησιμοποιήσετε τη μηχανή καθαρισμού σωλήνων χωρίς τον εύκαμπτο σωλήνα καθοδήγησης που τη συνόδευε!

→ Θέστε το μηχάνημα σε ετοιμότητα λειτουργίας χρησιμοποιώντας το διακόπτη του μοτέρ (θέση διακόπτη 1).

→ Κρατήστε στο χέρι σας το σπιράλ με τον εύκαμπτο σωλήνα καθοδήγησης και ενεργοποιήστε το μοτέρ από τον ποδοδιακόπτη.

→ Με το πάτημα της χειρολαβής προώθησης, ρυθμίζεται με συνεχή τρόπο η προώθηση του σπιράλ (πρόσω, νεκρά και όπισθεν).

6.6 Απομάκρυνση της απόφραξης στο σωλήνα

(E)

To σπιράλ πρέπει να εισέλθει με διάτρηση στην απόφραξη που υπάρχει και όχι να εισχωρήσει μόνο λόγω της άσκησης πίεσης.

→ Αν αισθανθείτε αντίσταση (απόφραξη) και το σπιράλ έχει προένταση ώστε να σχηματίζει τόξο εργασίας, θέστε τη χειρολαβή προώθησης στη θέση νεκράς (το σπιράλ περιστρέφεται στη ίδια θέση), και πιέστε το τόξο εργασίας πάνω στην απόφραξη.

→ Αν το σπιράλ έχει διεισδύσει στο σωλήνα ώστε να αποφορτιστεί το τόξο εργασίας, θέστε το χειρομοχλό πάλι στη θέση προώθησης.

→ Επαναλάβετε αυτές τις διαδικασίες, έως ότου έχει απομακρυνθεί η απόφραξη.

Σε περίπτωση που προκύψουν υψηλότερες μηχανικές τάσεις στο σπιράλ (που μπορούν να αναγνωριστούν από την ανόρθωση του εύκαμπτου σωλήνα καθοδήγησης), αφήστε άμεσα τη χειρολαβή προώθησης, για να διακόψετε την άσκηση πίεσης πάνω στο σπιράλ αν χρειαστεί, χρησιμοποιήστε κίνηση όπισθεν!

Αφαιρέστε την πίεση από τον ποδοδιακόπτη!

6.7 Απόσυρση του σπιράλ από το σωλήνα (Ε)

→ Μετά από την επιτυχημένη απομάκρυνση της απόφραξης, θέστε τη χειρολαβή προώθησης σε κίνηση όπισθεν, για να ανασύρετε το σπιράλ πίσω στο τύμπανο.

! Προσέχετε ώστε η επαναφορά του σπιράλ να γίνεται χωρίς μεγάλη προσπάθεια. Σε περίπτωση που η κίνηση προς τα πίσω γίνεται με μεγάλη δυσκολία, αφήστε το σπιράλ να εισέλθει πάλι λίγο στο σωλήνα. Μην τραβάτε το σπιράλ προς τα πίσω με τη βία.

→ Κατά τη διάρκεια της κίνησης του σπιράλ προς τα πίσω έξω από το σωλήνα, εισάγετε έναν εύκαμπτο σωλήνα νερού μέσα στο άνοιγμα του σωλήνα και ξεπλύνετε το λερωμένο σπιράλ με νερό. Έτσι ξεπλένεται ταυτόχρονα και ο καθαρισμένος σωλήνας.

→ Αν είναι ορατό πάλι το συνδεδεμένο εργαλείο, αφήστε τη χειρολαβή προώθησης, απενεργοποιήστε το μοτέρ με τον ποδοδιακόπτη και με το διακόπτη μοτέρ και αφαιρέστε το εργαλείο καθώς και τον εύκαμπτο σωλήνα καθοδήγησης.

→ Ενεργοποιήστε πάλι το μοτέρ και ανασύρετε το σπιράλ έως ότου προεξέχει περ. 20cm από το σύστημα προώθησης.

Ποτέ δεν επιτρέπεται να ανασυρθεί το σπιράλ τελείως μέσα στο τύμπανο!

Η αλλαγή της κατεύθυνσης περιστροφής (θέση διακόπτη II) επιτρέπεται μόνο για λίγο, για την απελευθέρωση του εργαλείου αν έχει μπλοκάρει.

6.8 Θέση εκτός λειτουργίας

→ Απενεργοποιήστε το μηχάνημα με το διακόπτη του μοτέρ και αφαιρέστε το φις από την πρίζα.

→ Αφαιρέστε τον εύκαμπτο σωλήνα καθοδήγησης από τη συσκευή.

Για να αδειάσετε νερό από το τύμπανο σπιράλ, τοποθετήστε το τύμπανο με τα ανοίγματα προς τα κάτω και αν χρειάζεται καθαρίστε το με νερό από λάστιχο.

6.9 Αντικατάσταση του τυμπάνου σπιράλ (F)

Διενεργείτε την αντικατάσταση του τυμπάνου σπιράλ μόνο αφού η συσκευή έχει αποσυνδεθεί πλήρως από το ρεύμα!

→ Εξασφαλίστε μια οριζόντια, σταθερή τοποθέτηση της μηχανής καθαρισμού σωλήνων.
→ Λασκάρετε τη λαβή σύσφιξης και αφαιρέστε την προώθηση προς τα εμπρός. Καθώς το κάνετε αυτό ακινητοποιήστε το τύμπανο με ένα χέρι στο πλαίσιο.
→ Τραβήξτε το τύμπανο εμπρός στην κατεύθυνση του άξονα και αφαιρέστε το.

Λόγω του βάρους του, πιάνετε το τύμπανο σπιράλ και με τα δύο χέρια ώστε να αποφύγετε να πέσει πάνω στα πόδια σας.

→ Σπρώξτε το νέο τύμπανο σπιράλ στην κατεύθυνση του άξονα μέχρι να τερματίσει πάνω στον άξονα μέσα στο πλαίσιο.
→ Εισάγετε πάλι την προώθηση στη θέση της και στερεώστε τη με τη λαβή σύσφιξης.

Προσέχετε ο μοχλός να κλείσει με επαρκώς μεγάλη δύναμη και τελικά να είναι όσο το δυνατόν πιο οριζόντιος.

Για τη ρύθμιση της κατεύθυνσης του μοχλού σύσφιξης, η λαβή σύσφιξης διαθέτει ένα σπείρωμα ρύθμισης. Μια κόκκινη κουκκίδα πάνω στο σπείρωμα δείχνει πότε το σπείρωμα έχει πολύ λίγη επικάλυψη. Κατά τη σύσφιξη, πρέπει το paßδωτό περικόχλιο να είναι ρυθμισμένο με τέτοιο τρόπο ώστε να καλύπτεται η κόκκινη κουκκίδα, διαφορετικά μπορεί το σπείρωμα να υποστεί ζημιά.

Προσέξτε όλα τα μέρη να είναι απαλλαγμένα από ρύπους και να έχουν λιπανθεί επαρκώς! Ελέγξτε τη σωστή έδραση της προώθησης!

6.10 Επέκταση της περιοχής εργασίας (Α)

→ Εισάγετε το σπιράλ πλήρως μέσα στο σωλήνα.
→ Αποσυνδέστε το σπιράλ στο πίσω άκρο από το εξάρτημα σύνδεσης.
→ Στερεώστε το σπιράλ στον κατάλληλο σύνδεσμο στο μπροστινό μέρος στο πλαίσιο.

Αριστερά: σύνδεσμος 20 mm 4πλευρος

Δεξιά: σύνδεσμος 16 mm αυλάκωσης Τ για σπιράλ 13 mm - 16 mm

→ Εργαζόμενοι σύμφωνα με το 6.9, αντικαταστήστε το κενό τύμπανο σπιράλ με ένα τύμπανο το οποίο φέρει το ίδιο σπιράλ.
→ Αποσυνδέστε το σπιράλ από το πλαίσιο και συνδέστε το με το σπιράλ στο τύμπανο σπιράλ.
→ Για τη φύλαξη του σπιράλ προχωρήστε με την αντίστροφη σειρά ενεργειών.

7 Αντικατάσταση των τσοκ

Πριν από κάθε εργασία φροντίδας και συντήρησης, αφαιρείτε το φις ρεύματος δικτύου!

Το μηχάνημα ως την προώθηση δεν χρειάζεται συντήρηση.

Τη συντήρηση πρέπει να την καθαρίζετε και να τη λιπαίνετε τακτικά και να την ελέγχετε για ζημιές. Αν χρειάζεται μπορείτε να αντικαταστήσετε τον ένσφαιρο τριβέα.

Πρέπει να χειρίζεστε τη συσκευή με προσοχή και να την καθαρίζετε τακτικά.

Μετά από κάθε χρήση πρέπει να καθαρίζετε και να προστατεύετε κατάλληλα τα σπιράλ και τα εργαλεία. Για την προστασία συνιστούμε το ειδικό υλικό φροντίδας "ROWONAL".

7.1 Χρήση νέων σπιράλ

→ Μετακινήστε το σπιράλ μέσω της προώθησης τελείως έξω από το τύμπανο και αποσυνδέστε το σύνδεσμο.
→ Συνδέστε νέο σπιράλ με το εξάρτημα σύνδεσης και εισάγετε το σπιράλ έως περ. 30 cm.

8 Αντιμετώπιση προβλημάτων

Σύμπτωμα	Πιθανή αιτία	Λύση
Το μηχάνημα δεν ξεκινά	Απουσία τροφοδοσίας ρεύματος	Ελέγξτε το δίκτυο ρεύματος
	Βλάβη μοτέρ	Απευθυνθείτε στην εξυπηρέτηση πελατών
	Διάταξη PRCDαπενεργοποιημένη	Πατήστε το κουμπί RESET (στη διάταξη PRCD)
	Βλάβη ποδοδιακόπτη / εύκαμπτου σωλήνα πεπιεσμένου αέρα	Απευθυνθείτε στην εξυπηρέτηση πελατών
Δεν υπάρχει δράση προώθησης	Βλάβη στο ένσφαιρο ρουλεμάν στην προώθηση	Απευθυνθείτε στην εξυπηρέτηση πελατών
	Βλάβη σπιράλ	Αντικαταστήστε το σπιράλ

9 Αξεσουάρ

Όνομα αξεσουάρ	Αρ. ανταλλακτικού ROTHENBERGER
Γάντι καθοδήγησης αριστερά, Δέρμα	72120
Γάντι καθοδήγησης δεξιά, Δέρμα	72121
Γάντι καθοδήγησης Ζεύγος, ελαστικό	1500000439
ROWONAL Αντισκωριακό (5 l)	72140
ROWONAL Συνδυασμένο σπρέι για σπιράλ (0,	72142
Εύκαμπτος σωλήνας καθοδήγησης	1000001850
Κλειδί αποσύνδεσης	72100
Σπιράλ 13 mm x 15 m, με πυρήνα	1500002271
Σπιράλ 16 mm x 15 m, με πυρήνα	72918
Σπιράλ 20 mm x 15 m, με πυρήνα	1500002268
Περαιτέρω αξεσουάρ	www.rothenberger.com

10 Εξυπηρέτηση πελατών

Εξυπηρέτηση πελατών Τα σημεία σέρβις ROTHENBERGER είναι στη διάθεσή σας για να σας εξυπηρετήσουν (δείτε τον κατάλογο ή στο Ίντερνετ) και ανταλλακτικά και σέρβις είναι διαθέσιμα από τα ίδια σημεία σέρβις.

Παραγγείλετε τα αξεσουάρ και τα ανταλλακτικά σας από το συνεργαζόμενο εξειδικευμένο κατάστημα ή μέσω της ανοικτής γραμμή επικοινωνίας για εξυπηρέτηση πελατών:

Τηλέφωνο: + 49 (0) 61 95 / 800 – 8200

Φαξ: +49 (0) 61 95 / 800 - 7491

11 Απορριμματική διαχείριση

Κάποια τεμάχια της συσκευής είναι αξιοποιήσιμα υλικά και μπορούν να περάσουν σε ανακύκλωση. Γι αυτόν το σκοπό υπάρχουν πιστοποιημένες εταιρείες ανακύκλωσης με ειδική άδεια. Για μια σωστή και φιλική προς το περιβάλλον διάθεση αποβλήτων των μη αξιοποιήσιμων υλικών (π.χ. ηλεκτρονικών απορριμμάτων) απευθυνθείτε στην αρμόδια υπηρεσία αποβλήτων.

Μόνο για χώρες Ε.Ε.:

Μην αποσύρετε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να συλλέγονται ξεχωριστά και να καταλήγουν σε ανακύκλωση φιλική προς το περιβάλλον.

ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ

Δήλώνουμε με αποκλειστική μας ευθύνη, ότι αυτό το προϊόν ανταποκρίνεται στα ακόλουθα πρότυπα ή έγγραφα τυποποίησης.
