| Producttype | Afvoerreinigingsmachine |
| Merk | Rothenberger |
| Model | RODRUM L |
| Afmetingen (L x B x H) | 700 x 550 x 870 mm |
| Gewicht (met spiraal Ø20 mm) | Ca. 68 kg |
| Elektrische voeding | 230 V / 110 V ~ 50/60 Hz |
| Nominaal vermogen P1/P2 | 0,645 kW (50 Hz) / 0,690 kW (60 Hz) / 0,40 kW |
| Spiraaltypen | Ø 13 mm, Ø 16 mm, Ø 20 mm |
| Werkbereik (buisdiameter) | 70-100 mm (Ø13), 70-125 mm (Ø16), 150-250 mm (Ø20) |
| Max. spiraallengte per trommel | 30 m (Ø13), 30 m (Ø16), 20 m (Ø20) |
| Maximale werklengte | 30 m (Ø13), 45 m (Ø16), 60 m (Ø20) |
| Spiraalsnelheid | Ca. 5 m/min (Ø13), 6,5 m/min (Ø16), 8,5 m/min (Ø20) |
| Beschermingsklasse | I |
| IP-beschermingsgraad | IP X4 |
| Geluidsdrukniveau (LpA) | 79 dB(A) | KpA 3 dB(A) |
| Geluidsvermogenniveau (LWA) | 90 dB(A) | KWA 3 dB(A) |
| Totale trillingswaarde | ≤ 2,5 m/s² | K=1,5 m/s² |
| Geïntegreerd veiligheidsapparaat | PRCD-schakelaar (aardlekschakelaar) |
| Bediening | Voetpedaal en voedingshendel |
| Verwijderbare trommel | Ja |
| Inbegrepen accessoires | Geleidingsslang, gereedschapskist, scheidingssleutel |
| Onderhoud | Regelmatig reinigen en smeren van de invoer; gebruik ROWONAL |
| Bedrijfsmodus | Korte duur max. 15 min (S2 15 min) |
Veelgestelde vragen - RODRUM L ROTHENBERGER
Gebruikersvragen over RODRUM L ROTHENBERGER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Niet gecategoriseerd in PDF-formaat gratis! Vind uw handleiding RODRUM L - ROTHENBERGER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RODRUM L van het merk ROTHENBERGER.
GEBRUIKSAANWIJZING RODRUM L ROTHENBERGER
NL Gebruiksaanwijzing
1 Aanwijzingen betreffende de veiligheid ....53
1.1 Algemene veiligheidsaanwijzingen ....53
1.2 Speciale veiligheidsaanwijzingen....54
1.3 Resterende risico's....55
1.4 Doelmating gebruik....55
4 Beschrijving van het typeplaatje....56
5 Netaansluiting....56
5.1 Ingebruikname van de PRCD-aardlekschakelaar....57
6 Gebruik en werking van het apparaat....57
6.1 Overzicht (A) 57
6.2 Transport....57
6.2.1 Hoogteverstelling van de transportgreep (B)....57
6.2.2 Laden van de buisreinigingsmachine (C) 57
6.3 Inbedrijfstelling 58
6.4 Aansluiten/ Loskoppelen van gereedschappen / spiralen (A/D) 58
6.5 Bediening (E)....58
6.6 Verhelpen van de verstopping in de buis (E)....59
6.7 Terugtrekken van de spiraal uit de buis (E)....59
6.8 Buitengebruikstelling 59
6.9 Vervangen van de spiraaltrommel (F) 59
6.10 Verlengen van het werkgebied (A)....60
7 Instandhouding en onderhoud....60
7.1 Aanbrengen van nieuwe spiralen....60
8 Problemen oplossen....61
9 Toebehoren 61
11 Afvalverwijdering....61
Gebruikte symbolen en tekens in dit document:
Gevaar!
Dit symbool waarschuwt voor lichamelijk letsel.
Let op!
Dit teken waarschuwt voor materiële schade en schade aan het milieu.
Verzoek te handelen
1.1 Algemene veiligheidsaanwijzingen
LET OP! Voor het gebruik van elektrische gereedschappen dient u om elektrische schokken en gevaar voor verwonding of verbranding te voorkomen, de volgende fundamentele veiligheidsmaatregelen in acht te nemen.
Lees al deze aanwijzingen voor u het elektrische gereedschap in gebruik neemt, en bewaar de veiligheidsaanwijzingen goed.
Service en onderhoud:
1 Regelmatige reiniging, onderhoud en smering. Haal altijd de stekker uit het stopcontact voor u het apparaat instelt, of onderhoud of reparaties uitvoert.
2 Laat het apparaat alleen door een erkende reparateur en met originele onderdelen repareren. Dan weet u zeker dat de veiligheid van het apparaat behouden blijft.
Veilig werken:
1 Houd uw werkomgeving opgeruimd. Slordigheid op de werkplek kan tot ongelukken leiden.
2 Houd rekening met omgevingsinvloeden. Plaats elektrische gereedschappen niet in de regen. Gebruik elektrische gereedschappen niet in een vochtige of natte omgeving. Zorg voor een goede verlichting van de werkplek. Gebruik elektrische gereedschappen niet op plaatsen waar brand- of explosiegevaar bestaat.
3 Bescherm uzelf tegen elektrische schokken. Vermijd aanraking met geaarde delen (bv. buizen, radiatoren, elektrische kachels, koelapparatuur).
4 Houd andere mensen weg van het werkgebied. Laat anderen, met name kinderen, niet aan het elektrische apparaat of aan de kabel komen. Houd hen op afstand van het werkgebied.
5 Berg elektrische gereedschappen die niet in gebruik zijn veilig op. Ongebruikte elektrische gereedschappen moeten bewaard worden op een droge, hoge of afgesloten plek, buiten het bereik van kinderen.
6 Overbelast het elektrische gereedschap niet. U werkt beter en veiliger binnen het aangegeven vermogensgebied.
7 Gebruik het juiste elektrische gereedschap. Gebruik geen apparaten met weinig vermogen voor zware werkzaamheden. Gebruik het elektrische gereedschap niet voor doeleinden, waarvoor het niet bedoeld is. Gebruik bijvoorbeeld geen handcirkelzaag voor het zagen van boomtakken of houtblokken.
8 Draag de juiste kleding. Draag geen wijde kleding of sieraden, die kunnen gegrepen worden door bewegende delen. Bij werk in de buitenlucht is het dragen van schoenen met antislipzolen aan te bevelen. Draag een haarnet als u lang haar hebt.
9 Maak gebruik van beschermingsmiddelen. Draag een veiligheidsbril. Gebruik bij stoffige werkzaamheden een beschermingsmasker.
10 Sluit de stofzuig-apparatuur aan. Als er apparatuur aanwezig is voor het afzuigen en opvangen van stof, zorg er dan voor dat die aangesloten en op de juiste manier gebruikt wordt.
11 Gebruik de kabel niet voor doeleinden, waarvoor hij niet bedoeld is. Gebruik het netsnoer niet om de stekker uit het stopcontact te trekken. Houd de kabel verwijderd van hitte, olie en scherpe randen.
12 Zet uw werkstuk goed vast. Maak gebruik van het spangereedschap of een bankschroef, om het werkstuk op zijn plaats te houden. Zo wordt het beter op zijn plaats gehouden dan met uw hand.
13 Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en blijf altijd in evenwicht.
14 Onderhoud uw gereedschappen zorgvuldig. Houd uw gereedschap scherp en schoon, zodat u er beter en veiliger mee kunt werken. Volg de aanwijzingen voor het smeren en voor het wisselen van gereedschap. Controleer regelmatig de aansluitkabel van het elektrische apparaat en laat hem als hij beschadigd is vervangen door een erkende vakman. Controleer de verlengsnoeren regelmatig en vervang ze, als ze beschadigd zijn. Houd de handvatten droog en schoon en zorg dat er geen vet of olie op zit.
15 Trek de stekker uit het stopcontact. Als u het elektrische apparaat niet gebruikt, voor het onderhoud en bij het verwisselen van gereedschappen zoals bv. zaagbladen, boren, frezen.
16 Verwijder de sleutels. Controleer voor u het apparaat inschakelt of de sleutels en afstelgereedschappen verwijderd zijn.
17 Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat als u de stekker in het stopcontact steekt.
18 Gebruik verlengkabels voor buiten. Gebruik voor toepassing buiten alleen daarvoor goedgekeurde verlengsnoeren, die de betreffende marking bevatten.
19 Blijf opletten. Houd uw aandacht bij wat u aan het doen bent. Ga verstandig te werk. Gebruik het elektrische apparaat niet, als u niet geconcentreerd bent.
20 Controleer het elektrische apparaat op eventuele beschadigingen. Voor een volgend gebruik van het elektrische apparaat moet zorgvuldig gecontroleerd worden of beschermingsonderdelen of licht beschadigde onderdelen correct en volgens de voorschriften werken. Controleer of de bewegende delen correct functioneren en niet klemmen, en of er onderdelen beschadigd zijn. Alle delen moeten op de juiste manier gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking van het elektrische apparaat te garanderen.
Beschadigde beschermingsonderdelen en andere onderdelen moeten op de juiste manier gerepareerd of vervangen worden door een erkende reparateur, voor zover niet anders aangegeven in de gebruiksaanwijzing. Beschadigde schakelaars moeten in een servicecentrum vervangen worden.
Gebruik elektrische apparaten niet, als de aan/uit-schakelaar niet werkt.
21 Let op. Het gebruik van andere onderdelen en andere accessoires kan het risico op verwondingen opleveren.
22 Laat uw elektrische gereedschap repareren door een vakman. Dit elektrische apparaat voldoet aan de toepasselijke veiligheidsvoorschriften. Reparaties mogen alleen uitgevoerd worden door een deskundige en daarbij mogen alleen originele onderdelen gebruikt worden; anders loopt de gebruiker het risico op ongelukken.
1.2 Speciale veiligheidsaanwijzingen
Tijdens de reinigingswerkzaamheden rubberlaarzen (isolatie) dragen.
Voordat u de netstekker in het stopcontact steekt, moet beslist controlleren of de schakelaar van de buisreinigingsmachine op 0 resp. op UIT staat.
Bij het gebruik van elektrische apparaten altijd de aangegeven netspanning in acht nemen en steeds met veiligheidsslang en veiligheidshandschoenen werken.
Kies een werktuig dat geschikt is voor de soort verstopping en de diameter van de te reinigen buis om het vasthaken van het werktuig in de verstopping en het uitwerpen van de spiraalveer uit de buis te vermijden.
Reinig met deze machine en de accessoires ervan uitsluitend afvoerbuizen, en geen schoorstenen, putten of dergelijke, om beschadigingen te voorkomen.
Modificeer de werktuigen niet door deze te slijpen of iets dergelijks, om beschadigingen aan de buizen/bochtstukken te voorkomen.
Gebruik een camerasysteem om de oorzaak van de verstopping in de buis vast te stellen.
Werk uitsluitend met goede, conform de 'VDE-bepalingen' geïnstalleerde elektrische leidingen.
De spiraal mag nooit zonder geleideslang worden gebruikt!
Het mechanisch reinigen van buizen dient altijd van boven in de richting van de verstopping uitgevoerd te worden.
Let erop, dat tijdens het reinigen van buizen geen wateraftappunten naar de te reinigen buis geraakt worden. Er kan anders een blokkade optreden!
Bij het reinigen van buizen de machine nooit zonder toezicht laten draaien!
Beschermkappen: Alle draaiende delen zijn afgeschermd door beschermkappen.
Het verwijderen van de beschermkappen en/of het gebruik van de machine zonder deze beschermkappen, is ten strengste verboden!
Scherm de plaats van gebruik (straat, put) af, zodat omstanders geen letsel kunnen oplopen; open putten of geulen altijd afdekken.
Controleer de betreffende omgeving met een gasdetector op de aanwezigheid van giftige of explosieve gassen!
Na elk gebruik moeten de machine en toebehoren schoongemaakt en gedesinfecteerd worden.
Bij alle werkzaamheden moet de aanbevolen persoonlijke beschermingsuitrusting worden gedragen: veiligheidsbril, veiligheidshelm, veiligheidsschoenen, veiligheidsvest!
Na elke activiteit moeten de handen gereinigd en gedesinfecteerd worden; er bestaat verhoogd infectiegevaar door ziekteverwekkers!
Ook als alle veiligheidsvoorschriften volledig worden opgevolgd, blijven de volgende risico's bestaan: de spiraal kan over elkaar slaan (bij te grote werkboog, lusvorming) als gevolg waarvan het risico op inklemmingsgevaar ontstaat. Onder spanning kan de spiraal uit de buis springen \~risico op verwondingen!
De buisreinigingsmachines mogen uitsluitend voor de reiniging van buizen met de hierna volgende buisdiameters gebruikt worden:
13 mm spiraal: 70-100 mm; 16 mm spiraal: 70-125 mm; 20 mm spiraal: 150-250 mm
De buisreinigingsmachines zijn uitsluitend voor kortstondig gebruik ontworpen en mogen daarom slechts max. 15 minuten continu in bedrijf zijn! Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven!
Gewicht (met ∅ 20 mm spiraal) ......ca. 68 kg
Spiraaltype ....∅ 13 mm ....∅ 16 mm ....∅ 20 mm
Actieradius buisdiameter....70-100 mm.....70-125 mm.....150-250 mm
Max. spiraallengte in de trommel M ....15 m....15 m....
Max. spiraallengte in de trommel L ....30 m ....30 m ....20 m
Max. arbeidslengte ....30 m....45 m....60 m
Snelheid van de spiraal (afhankelijk van het verloop van de buis) ......ca. 5 m/min ......ca. 6,5 m/min...ca. 8,5 m/min
Draairichting (schakelaarstand I)....links (van voren gezien op de trommel)
Beschermingsklasse......I
Beschermingssoort IP X4
Bedrijfsmodus....S2 15min.
Geluidsdrukniveau ( L_pA ) .....79 dB (A) | K_pA 3 dB (A)
Geluidsvermogenniveau ( L_WA ) .....90 dB (A) | K_WA 3 dB (A)
De geluidsdruk tijdens het werken kan de waarde van 85 dB (A) overschrijden. Draag een gehoorbescherming! Meetwaarden bepaald volgens EN 61029-1:2010.
Totale trillingswaarde....≤ 2,5 m/s ^2 | K= 1,5m/s ^2
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 61029 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
3 Leveringsomvang
- Basismachine RODRUM M/L
- Geleideslang
- Gebruiksaanwijzing
- Toolbox (afhankelijk van het model)

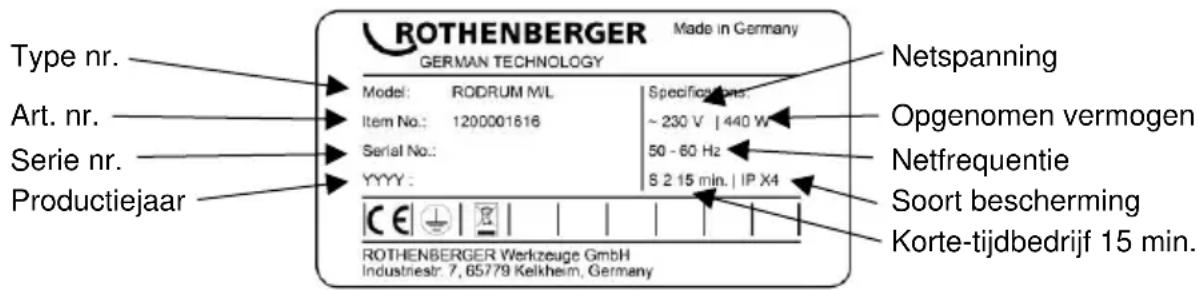

4 Beschrijving van het typeplaatje
5 Netaansluiting
Uitsluitend op enkelfasige wisselstroom en uitsluitend op de op het typeplaatje aangegeven netspanning aansluiten. Alleen op stopcontacten met randaarding aansluiten. De machine mag uitsluitend middels een aardlekschakelaar met een nominale lekstroom van max. 10 - 30 mA gebruikt worden.
Aansluiten: apparaat op een stopcontact aansluiten en op de 'RESET' knop drukken.
Nadat het rode indicatielampje gaat branden, is het apparaat klaar voor gebruik. Bij het loskoppelen van het apparaat van de netspanning of bij stroomuitval schakelt het apparaat automatisch uit.
Functionaliteitstest: druk op de 'TEST' knop. Het apparaat schakelt uit. Druk op de 'RESET' knop: Nadat het rode indicatielampje gaat branden, is het apparaat klaar voor gebruik.
Voer iedere keer wanneer u het apparaat in gebruik gaat nemen een functionaliteitstest uit. Als het apparaat herhaaldelijk niet werkt, laat het dan controleren.
Let er a.u.b. op, dat bij het gebruik van dit apparaat altijd alle fundamentele veiligheidsmaatregelen in acht worden genomen. Let erop, dat elektrische apparaten altijd op een juiste manier gebruikt moeten worden, om levensgevaarlijke situaties te voorkomen.
Betrouwbare bescherming van personen tegen gevaarlijke elektrische schokken. Lekstromen worden in een fractie van een seconde gedetecteerd en de stroomtoevoer wordt onderbroken. Het gevaar voor mens en dier is drastisch ingeperkt.
- Het elektrische gereedschap mag nooit zonder de meegeleverde PRCD-aardlekschakelaar gebruikt worden.
- Het vervangen van de netstekker of het netsnoer moet altijd worden gedaan door de fabrikant van het elektrische apparaat of door zijn klantenservice.
- Houd water uit de buurt van de elektrische onderdelen van het elektrische gereedschap en uit de buurt van personen op de werkplek.
Grijp tijdens de werking van de buisreinigingsmachine nooit in de uitsparingen van de spiiaaltrommel - Risico op verwondingen!
5.1 Ingebruikname van de PRCD-aardlekschakelaar
Alleen voor wisselstroom! Let op de juiste netspanning!
Voer elke keer voordat u het apparaat in gebruik neemt de volgende testprocedure op de PRCD-schakelaar uit:
- Steek de stekker van de PRCD-schakelaar in het stopcontact.
- Druk op RESET. Het signaallampje gaat ROOD branden (AAN).
- Trek de stekker uit het stopcontact. Het signaallampje gaat uit.
- Herhaal punt 1 en 2.
- Druk op TEST. Het rode signaallampje gaat uit.
- Druk op RESET, om het apparaat in te schakelen (ROOD).
Deze veiligheidsvoorziening beschermt tegen storingen in het aangesloten apparaat, niet tegen storingen in de voorafgaande installatie.
6 Gebruik en werking van het apparaat
6.1 Overzicht (A)
| 1 | Geleideslang | 6 | Koffer voor hulpstukken |
| 2 | Hendel | 7 | Aanslagbouten |
| 3 | Toevoereenheid | 8 | Netsnoer met PRCD-aardlekschakelaa |
| 4 | Voetschakelaar | 9 | Koppelingen (links: 20 mm 4-kantig;rechts: 16 mm T-sleuf) |
| 5 | Trommel |
6.2 Transport
6.2.1 Hoogteverstelling van de transportgreep (B)
→ Open de beide aanslagbouten en zet deze vast door het 90° te draaien. Netsnoer met PRCD-aardlekschakelaar
Tijdens het openen, de greep in positie houden.
→ Selecteer de geschikte greephoogte. Afhankelijk van het gebruik kunt u een keuze maken uit vier instellingen van de greep. De laagste stand van de greep is de instelling voor het transport in een voertuig.
→ Draai de beide aanslagbouten terug naar de vergrendelingsstand.
Controleer of de beide aanslagbouten hoorbaar vergrendelen, eventueel testen door de bouten iets te verschuiven.
6.2.2 Laden van de buisreinigingsmachine (C)
→ Plaats de buisreinigingsmachine achterwaarts in de laadruimte van het voertuig.
→ Selecteer de juiste greephoogte zoals benoemd bij 6.2.1.
→ Kantel de buisreinigingsmachine met het transportwiel op de laadvloer van het voertuig.
→ Til de buisreinigingsmachine met beiden handen omhoog en schuif het geheel op de laadvloer.
Selecteer bij het tillen van de buisreinigingsmachine een rugbesparende werkwijze, ga bij het optillen eerst in de hurkstand staan of til de buisreinigingsmachine met twee personen.
→ De buisreinigingsmachine dusdanig in het voertuig plaatsen, zodat deze tijdens het rijden met kan verschuiven.
De buisreinigingsmachine nooit liggend vervoeren!
→ De kabels dienen op een transportverantwoordelijke manier opgeborgen te worden.
6.3 Inbedrijfstelling
Het apparaat mag uitsluitend worden bediend door opgeleid en bevoegd personeel!
→ Controleer de elektrische installatie op de werkplek
→ Plaats de voetschakelaar zodanig, dat deze goed te bereiken is en alle bedieningselementen gemakkelijk te bedienen zijn.
→ Geleideslang over de spiraal tot aan de aanslag van de aanzetbehuizing schuiven en met de snapper vastzetten.
→ Sluit het netsnoer aan op het dienovereenkomstige elektriciteitsnet.
Let erop, dat de motorschakelaar op 'UIT' staat! Gebruik de buisreinigingsmachine nooit zonder voetschakelaar en geleideslang!
6.4 Aansluiten/ Loskoppelen van gereedschappen / spiralen (A/D)
→ Neem de gereedschapskoffer uit het houdersysteem (zie afbeelding D).
→ Selecteer het juiste gereedschap voor de toepassing.
Aansluiten:
→ Werktuig/spiraal tot deze arrêteert op de koppeling schuiven en controleer op een goede zitting.
Loskoppelen:
→ Scheidingssleutel in de boring schuiven en het werktuig / de spiraal zijwaarts uit de koppeling schuiven.
6.5 Bediening (E)
Het apparaat mag uitsluitend bediend worden als alle aanwijzingen voor de veiligheid van mens en machine in acht worden genomen!
De spiraal in de buis brengen:
→ Plaats de machine op een afstand van ca. 1 meter bij de opening van de te reinigen buis.
→ Van voren een geschikt werktuig aansluiten (zie 6.4). Kies een werktuig dat bij het soort verstopping past. Let erop of alles goed vast zit!
Voordat u verdere handelingen uitvoert, moet u eerst handschoenen aantrekken! De buisreinigingsmachine nooit gebruiken zonder de meegeleverde geleideslang!
→ Machine middels de motorschakelaar klaar voor gebruik schakelen (schakelaarstand I).
→ Spiraal met geleideslang vasthouden en de motor middels de voetschakelaar (4) inschakelen.
→ Door het aanzethandvat in te drukken, wordt de spiraalbeweging (voorwaarts, neutraal en achterwaarts) traploos geregeld.
6.6 Verhelpen van de verstopping in de buis (E)
De spiraal dient zich in de aanwezige verstopping te boren en niet in de verstopping gedrukt te worden.
→ Als u een tegendruk (verstopping) ervaart en de spiraal in een werkboog voorgespannen is, zet het aanzethandvat dan in de neutrale stand (spiraal draait zonder voor- of achterwaartse beweging), en druk de werkboog tegen de verstopping.
→ Als de spiraal zo ver in de buis gedrongen is, dat de werkboog ontspannen is, dan zet u het handvat weer in de stand aanzet.
→ Herhaal deze handelingen, tot de verstopping verholpen is.
! Bij eventueel optredende zwaardere belasting van de spiraal (te herkennen aan het 'steigeren' van de geleideslang), onmiddellijk het aanzethandvat loslaten, om de druk op de spiraal weg te halen evt. de terugloop gebruiken!
Druk van de voetschakelaar nemen!
6.7 Terugtrekken van de spiraal uit de buis (E)
→ Nadat de verstopping met succes is verholpen, zet u het aanzethandvat in de stand achterwaarts, om de spiraal terug in de trommel te trekken.
Let erop, dat de spiraal zonder veel moeite teruggetrokken wordt. Als het transport van de spiraal terug in de trommel moeizaam gaat, voer de spiraal dan weer een stukje terug in de buis. Trek de spiraal niet met geweld uit de buis.
→ Steek tijdens het terugtrekken van de spiraal uit de buis een waterslang in de opening van de buis en spoel de vervuilde spiraal met water af. Daardoor wordt ook de ontstopte buis schoongespoeld.
→ Als het aangesloten werktuig weer zichtbaar is, dan laat u het aanzethandvat los. Schakel de motor uit met de voetschakelaar en de motorschakelaar, en verwijder het werktuig en de geleideslang.
→ Schakel de motor weer in en trek de spiraal terug, tot deze nog ca. 20 cm uit de aanzet steekt.
De spiraal mag nooit helemaal tot in de trommel worden teruggetrokken! De verandering van de draairichting (schakelstand II) mag uitsluitend kort worden gebruikt om een geblokkeerd gereedschap los te maken.
6.8 Buitengebruikstelling
→ Machine middels de motorschakelaar uitschakelen en stekker uit het stopcontact trekken.
→ Geleideslang van het apparaat verwijderen.
→ Om water uit de spiraaltrommel af te tappen, de trommel positioneren met de openingen omlaag gericht, eventueel reinigen met een waterslang.
6.9 Vervangen van de spiraaltrommel (F)
Vervang de spiraaltrommel uitsluitend wanneer het apparaat niet onder spanning staat!
→ Zorg voor een vlakke en stabiele stand voor de buisreinigingsmachine.
→ Spangreep losmaken en de toevoereenheid naar voren toe gericht uitnemen. Daarbij dient u de trommel met een hand op het frame te fixeren.
→ Spiraaltrommel in de richting van de as naar voren trekken en verwijderen.
Op basis van het gewicht dient de spiraaltrommel met beide handen vastgehouden te worden, waardoor het mogelijk vallen op de voeten wordt voorkomen.
→ De nieuwe spiraaltrommel in de richting van de as, tot aan de aanslag in het frame schuiven.
→ Aanzet weer terugschuiven en met klemhendel vastzetten.
Let daarbij op dat de hendel met voldoende kracht wordt gesloten en indien mogelijk, in de eindstand horizontaal staat.
Om de richting van de spanhendel in te stellen, is de spangreep voorzien van een zgn. stelschroefdraad. Een rode punt op de schroefdraad toont aan dat de schroefdraad te weinig overlap heeft. Bij het spannen dient de kartelmoer zo ingesteld te zijn dat de rode punt een overlapping heeft, omdat de schroefdraad anders beschadigd kan raken.
Let erop, dat alle onderdelen schoon zijn en voldoende ingevet zijn!
Controleer de juiste plaatsing van de toevoereenheid!
6.10 Verlengen van het werkgebied (A)
→ Voer de spiraal volledig in de buis in.
→ Ontkoppel de spiraal aan het achterste einde van het aansluitstuk.
→ Bevestig de spiraal aan de daarvoor bestemde koppeling aan de voorkant van het frame.
Rechts: 16 mm spangroepkoppeling voor spiraal met een afmeting van 13 mm - 16 mm
→ Vervang de lede spiraaltrommel zoals beschreven in 6.9 voor een trommel die van een zelfde soort spiraal is voorzien.
→ Ontkoppel de spiraal van het frame en maak een verbinding met de spiraal in de spiraaltrommel.
→ Voor het opbergen van de spiraal gaat u in omgekeerde volgorde te werk
7 Instandhouding en onderhoud
Vóór alle schoonmaak- en onderhoudswerkzaamheden de netstekker uit het stopcontact halen!
De machine is met uitzondering van de aanzet onderhoudsvrij.
De aanzet regelmatig schoonmaken en invetten en op beschadigingen controleren. Indien nodig kunnen de kogellagers vervangen worden.
Het apparaat moet zorgvuldig worden behandeld en regelmatig schoongemaakt worden.
Na elk gebruik moeten de spiralen en werktuigen schoongemaakt en geconserveerd worden.
Wij adviseren daartoe ons speciale onderhoudsmiddel 'ROWONAL'.
Alle onderhouds-, service- en reparatiewerkzaamheden mogen uitsluitend door opgeleid en vakkundig personeel worden uitgevoerd!
7.1 Aanbrengen van nieuwe spiralen
→ De spiraal m.b.v. de toevoereenheid volledig uit de trommel schuiven en de koppeling losmaken.
→ Een nieuwe spiraal koppelen aan het aansluitstuk en vervolgens de spiraal tot ca. 30 cm wikkelen.
8 Problemen oplossen
| Symptoom | Mogelijke reden | Oplossing |
| Machine start niet | Geen spanningsvoorziening | Elektriciteitsnet controleren |
| Motor defect | Neem contact op met de klantenservice | |
| PRCD uitgeschakeld | RESET-knop (PRCD) indrukken | |
| Voetschakelaar / persluchts-lang defect | Neem contact op met de klantenservice | |
| Geen aanzetbeweging | Kogellager in de aanzet defect | Neem contact op met de klantenservice |
| Spiraal defect | Spiraal vervangen |
9 Toebehoren
| Naam | ROTHENBERGER artikelnummer |
| Geleidehandschoen links, leder | 72120 |
| Geleidehandschoen rechts, leder | 72121 |
| Geleidehandschoen paar, rubber | 1500000439 |
| ROWONAL roestverwijderingsmiddel (5 l) | 72140 |
| ROWONAL spiralen-combi-spray (0,2 l) | 72142 |
| Geleideslang | 1000001850 |
| Scheidingssleutel | 72100 |
| Spiraal 13 mm x 15 m, met kern | 1500002271 |
| Spiraal 16 mm x 15 m, met kern | 72918 |
| Spiraal 20 mm x 15 m, met kern | 1500002268 |
| Overige toebehoren | www.rothenberger.com |
10 Klantenservice
De ROTHENBERGER service-locaties zijn er om u te helpen (zie lijst in de catalogus of online). Via deze service-locaties zijn ook vervangende onderdelen verkrijgbaar.
Bestel uw accessoires en reserveonderdelen via de vakhandel of maak gebruik van onze service-after-sales hotline:
Telefoon: +49 (0) 61 95 / 800 - 8200
Fax: +49 (0) 61 95 / 800 - 7491
11 Afvalverwijdering
Delen van het apparaat zijn recyclebare materialen en kunnen dus opnieuw worden gebruikt. Hiertoe staan geregistreerde en gecertificeerde recyclebedrijven ter beschikking. Voor de milieuvriendelijke verwerking van de niet-recyclebare delen (bijv. elektronisch schroot) dient u de plaatselijk bevoegde afvaldiensten te raadplegen.
Alleen voor de EU-landen:
Werp elektrisch gereedschap niet in het huisvuil! Volgens de Europese richtlijn 2012/19/EG betreffende uitgediende elektro- en elektronica-apparatuur en haar omzetting in nationaal recht moet niet meer bruikbaar elektrisch gereedschap afzonderlijk worden verzameld en milieuvriendelijk voor recycling beschikbaar worden gesteld.
Wij verklaren in eigen verantwoordelijkheid dat dit product overeenstemt met de van toepassing zijnde normen en richtlijnen.
- Aanwijzingen betreffende de veiligheid ....53
- Beschrijving van het typeplaatje....56
- Netaansluiting....56
- Gebruik en werking van het apparaat....57
- Instandhouding en onderhoud....60
- Problemen oplossen....61
- Toebehoren 61
- Afvalverwijdering....61
- Gebruikte symbolen en tekens in dit document:
- Gevaar!
- Let op!
- Verzoek te handelen
- Algemene veiligheidsaanwijzingen
- Service en onderhoud:
- Veilig werken:
- Speciale veiligheidsaanwijzingen
- Leveringsomvang
- Beschrijving van het typeplaatje
- Netaansluiting
- Grijp tijdens de werking van de buisreinigingsmachine nooit in de uitsparingen van de spiiaaltrommel - Risico op verwondingen!
- Ingebruikname van de PRCD-aardlekschakelaar
- Gebruik en werking van het apparaat
- Transport
- Hoogteverstelling van de transportgreep (B)
- Tijdens het openen, de greep in positie houden.
- Controleer of de beide aanslagbouten hoorbaar vergrendelen, eventueel testen door de bouten iets te verschuiven.
- Laden van de buisreinigingsmachine (C)
- Inbedrijfstelling
- Het apparaat mag uitsluitend worden bediend door opgeleid en bevoegd personeel!
- Aansluiten/ Loskoppelen van gereedschappen / spiralen (A/D)
- Bediening (E)
- Het apparaat mag uitsluitend bediend worden als alle aanwijzingen voor de veiligheid van mens en machine in acht worden genomen!
- Verhelpen van de verstopping in de buis (E)
- Terugtrekken van de spiraal uit de buis (E)
- Buitengebruikstelling
- Vervangen van de spiraaltrommel (F)
- Vervang de spiraaltrommel uitsluitend wanneer het apparaat niet onder spanning staat!
- Op basis van het gewicht dient de spiraaltrommel met beide handen vastgehouden te worden, waardoor het mogelijk vallen op de voeten wordt voorkomen.
- Verlengen van het werkgebied (A)
- Instandhouding en onderhoud
- Vóór alle schoonmaak- en onderhoudswerkzaamheden de netstekker uit het stopcontact halen!
- Alle onderhouds-, service- en reparatiewerkzaamheden mogen uitsluitend door opgeleid en vakkundig personeel worden uitgevoerd!
- Aanbrengen van nieuwe spiralen
- Klantenservice
- Afvalverwijdering
- Alleen voor de EU-landen:
Merk : ROTHENBERGER
Model : RODRUM L
Categorie : Niet gecategoriseerd
