| Tipo di prodotto | Macchina per pulizia tubi |
| Marca | Rothenberger |
| Modello | RODRUM L |
| Dimensioni (L x l x H) | 700 x 550 x 870 mm |
| Peso (con spirale Ø20 mm) | Circa 68 kg |
| Alimentazione elettrica | 230 V / 110 V ~ 50/60 Hz |
| Potenza nominale P1/P2 | 0,645 kW (50 Hz) / 0,690 kW (60 Hz) / 0,40 kW |
| Tipi di spirale | Ø 13 mm, Ø 16 mm, Ø 20 mm |
| Area di lavoro (diametro tubo) | 70-100 mm (Ø13), 70-125 mm (Ø16), 150-250 mm (Ø20) |
| Lunghezza max. spirale per tamburo | 30 m (Ø13), 30 m (Ø16), 20 m (Ø20) |
| Lunghezza di lavoro massima | 30 m (Ø13), 45 m (Ø16), 60 m (Ø20) |
| Velocità della spirale | Circa 5 m/min (Ø13), 6,5 m/min (Ø16), 8,5 m/min (Ø20) |
| Classe di protezione | I |
| Grado di protezione | IP X4 |
| Livello di pressione acustica (LpA) | 79 dB(A) | KpA 3 dB(A) |
| Livello di potenza acustica (LWA) | 90 dB(A) | KWA 3 dB(A) |
| Valore totale delle vibrazioni | ≤ 2,5 m/s² | K=1,5 m/s² |
| Dispositivo di sicurezza integrato | Interruttore PRCD (interruttore differenziale) |
| Comando | Pedale di comando e leva di avanzamento |
| Tamburo rimovibile | Sì |
| Accessori inclusi | Tubo guida, cassetta degli attrezzi, chiave di separazione |
| Manutenzione | Pulizia e ingrassaggio regolari dell'inserto; utilizzare ROWONAL |
| Funzionamento | Corta durata max. 15 min (S2 15 min) |
Domande frequenti - RODRUM L ROTHENBERGER
Domande degli utenti su RODRUM L ROTHENBERGER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Non categorizzato in formato PDF gratuitamente! Trova il tuo manuale RODRUM L - ROTHENBERGER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RODRUM L del marchio ROTHENBERGER.
MANUALE UTENTE RODRUM L ROTHENBERGER
13 mm Spirale: 70-100 mm; 16 mm Spirale: 70-125 mm; 20 mm Spirale: 150-250 mm
13 mm spirale: 70-100 mm; 16 mm spirale: 70-125 mm; 20 mm spirale: 150-250 mm
1 Avvertenze sulla sicurezza....43
1.1 Informazioni generali per la sicurezza....43
1.2 Indicazioni particolari per la sicurezza....44
1.3 Rischi residui 45
1.4 Uso conforme 45
2 Dati tecnici 45
3 Fornitura....46
4 Descrizione della targhetta....46
5 Connessione di rete....46
5.1 Messa in funzione dell'interruttore PRCD....47
6 Funzionamento dell'attrezzo....47
6.1 Panoramica (A) 47
6.2 Trasporto....47
6.2.1 Regolazione in altezza della maniglia di trasporto (B)....47
6.2.2 Caricamento della macchina di pulizia tubi (C) 47
6.3 Messa in funzione....48
6.4 Agganciamento/ Sganciamento degli utensili/della spirale (A/D) 48
6.5 Utilizzo (E)....48
6.6 Rimozione dell'otturazione del tubo (E)....49
6.7 Ritiro della spirale dal tubo (E)....49
6.8 Disattivazione della macchina....49
6.9 Sostituzione del tamburo a spirale (F)....49
6.10 Prolungare l'ambito di lavoro (A)....50
7 Cura e manutenzione....50
7.1 Inserimento di nuove spirali....50
8 Risoluzione dei problemi....51
9 Accessori 51
10 Servizio clienti....51
11 Smaltimento ....51
Significato dei simboli presenti nelle istruzioni:
Pericolo!
Questo simbolo mette in guardia dai danni fisici alle persone.
Attenzione!
Questo simbolo mette in guardia dai danni materiali alle cose o all'ambiente.
Invito ad agire
1.1 Informazioni generali per la sicurezza
ATTENZIONE! Utilizzando utensili elettrici è necessario rispettare le seguenti misure fondamentali per la sicurezza come protezione contro l'elettrocuzione, il pericolo di lesioni o di incendio.
Prima di utilizzare questo utensile elettrico leggere tutte le indicazioni e conservare in un luogo sicuro le indicazioni per la sicurezza.
Manutenzione e riparazione:
1 Pulizia regolare, manutenzione e lubrificazione. Prima di eseguire qualsiasi regolazione, riparazione o manutenzione estrarre la spina di corrente.
2 Far riparare il Vostro apparecchio esclusivamente da personale qualificato e utiliz-
zando solamente ricambi originali. Ciò permette di garantire la sicurezza dell'apparecchio.
Lavoro in sicurezza:
1 Mantenere in un stato di ordine il proprio ambito di lavoro. Il disordine nell'ambito di lavoro può causare degli incidenti.
2 Considerare gli influssi ambientali. Non esporre gli utensili elettrici alla pioggia. Non utilizzare gli utensili elettrici in ambiente umido o bagnato. Provvedere ad una buona illuminazione dell'ambito di lavoro. Non utilizzare gli utensili elettrici, dove sussiste il pericolo di incendio o esplosione.
3 Proteggersi da elettrocuzione. Evitare il contatto del corpo con i componenti con messa a terra (ad esempio tubi, radiatori, cucine elettriche, frigoriferi).
4 Tenere lontane le altre persone. Evitare che altre persone, in particolare bambini, entrino in contatto con l'utensile elettrico o il cavo. Tenerli lontani dall'ambito di lavoro.
5 Tenere gli utensili elettrici incustoditi in un luogo sicuro. Gli utensili elettrici non utilizzati devono essere conservati in un luogo asciutto, posto in alto o richiuso, al di fuori della portata dei bambini.
6 Non sovraccaricare l'utensile elettrico. È possibile lavorare meglio e in sicurezza mante-nendosi nell'ambito di potenza indicato.
7 Utilizzare l'utensile elettrico giusto. Non utilizzare dei macchinari con potenza insufficiente per l'esecuzione di lavori difficili. Non utilizzare l'utensile elettrico per scopi non previsti per esso. Non utilizzare ad esempio una sega circolare a mano per tagliare tronchi d'albero o ciocchi.
8 Indossare indumenti adeguati. Non indossare indumenti larghi o gioielli, potrebbero incastrarsi nei componenti in movimento. Nei lavori all'aperto si consiglia di indossare calzature antiscivolo. Utilizzare una rete fermacapelli per i capelli lunghi.
9 Utilizzare i dispositivi di sicurezza. Indossare occhiali di sicurezza. Nei lavori che producono polvere indossare una maschera respiratoria.
10 Allacciare il dispositivo aspirapolvere. In presenza di raccordi aspirapolvere o di raccolta sincerarsi che essi siano allacciati e funzionanti in modo corretto.
11 Non utilizzare il cavo per scopi non previsti per esso. Non utilizzare il cavo per estrarre la spina dalla presa di corrente. Proteggere il cavo da calore, olio e spigoli vivi.
12 Fissare il materiale da lavorare. Utilizzare dispositivi di serraggio o una morsa da banco per serrare il materiale da lavorare. In tal modo la sicurezza è maggiore rispetto ad una situazione in cui lo si tiene in mano.
13 Evitare una posizione innaturale del corpo. Garantire una posizione sicura e tenersi sempre in equilibrio.
14 Maneggiare i propri materiali da lavorare con cura. Mantenere affilati e puliti gli utensili da taglio per garantire un lavoro migliore e più sicuro. Seguire le indicazioni per la lubrificazione e per la sostituzione dell'utensile. Controllare regolarmente la linea di allaccio dell'utensile elettrico e farlo sostituire in caso di danneggiamento da uno specialista abilitato. Controllare regolarmente le prolunghe e sostituirle, se danneggiate. Mantenere le impugnature asciutte, pulite e prive di grasso e olio.
15 Estrarre la spina dalla presa di corrente. In caso di non utilizzo dell'utensile elettrico, prima della manutenzione e durante la sostituzione di utensili, come ad esempio la lama della sega, il trapano, la fresa.
16 Non lasciare inserita alcuna chiave di utensili. Verificare prima dell'accensione che la chiave e l'utensile di regolazione siano estratti.
17 Evitare una posizione innaturale del corpo. Verificare che l'interruttore sia spento quando si inserisce la spina nella presa di corrente.
18 Utilizzare un cavo di prolunga per l'ambiente esterno. Utilizzare all'aperto solo cavi di prolunga omologati per tale situazione e adeguatamente contrassegnati.
19 Essere accorti. Fare attenzione a cosa si sta facendo. Nel lavoro procedere con raziocinio. Non utilizzare l'utensile elettrico se non si è concentrati.
20 Verificare la presenza di eventuali danni sull'utensile elettrico. Prima di continuare ad utilizzare l'utensile elettrico esaminare attentamente il funzionamento perfetto e adeguato allo scopo di utilizzo dei dispositivi di protezione o dei componenti che si danneggiano facilmente. Verificare che i componenti in movimento funzionino in modo perfetto e non siano incastrati e che non ci siano componenti danneggiati. Tutti i componenti devono essere montati in modo corretto e adempiere a tutte le condizioni per garantire un esercizio ineccepibile dell'utensile elettrico.
I dispositivi di protezione e i componenti danneggiati devono essere riparati o sostituiti da un'officina specializzata abilitata conformemente alle disposizioni, purché le istruzioni per l'uso non riportino disposizioni divergenti. Gli interruttori danneggiati devono essere sostituiti in un'officina autorizzata.
Non utilizzare utensili elettrici in cui non sia possibile accendere o spegnere l'interruttore.
21 Attenzione. L'utilizzo di utensili e accessori diversi può comportare un pericolo di lesioni.
22 Far riparare il proprio utensile elettrico da uno specialista elettrotecnico. Questo utensile elettrico è conforme alle disposizioni specifiche in materia di sicurezza. Le riparazioni possono essere eseguite solo da uno specialista elettrotecnico che utilizza ricambi originali; altrimenti possono verificarsi degli incidenti per l'utente.
1.2 Indicazioni particolari per la sicurezza
Indossare degli stivali di gomma (isolamento) durante lo svolgimento di lavori di pulizia.
Prima di inserire la spina di corrente nella presa, prestare assolutamente attenzione che l'interruttore della pulitrice per tubi sia posizionato sullo 0 ovvero su SPENTO.
Rispettare in linea di principio la tensione di rete indicata quando vengono utilizzati dei dispositivi elettrici ed operare generalmente con un tubo flessibile di protezione e indossando dei guanti protettivi.
Utilizzare l'utensile adatto per le otturazioni che si verificano e per il diametro del tubo da pulire per evitare che l'utensile si incastri nell'otturazione e che la spirale venga scaraventata fuori dal tubo.
Pulire con questa macchina e con i relativi accessori solo i tubi per l'acqua di scarico, non canne fumarie, pozzi o altro per evitare danneggiamenti.
Non modificare alcun utensile levigandolo o in modo simile per evitare danneggiamenti ai tubi/alle curve di tubi.
Utilizzare un sistema a camera per riconoscere la causa dell'otturazione nel tubo.
Lavorare solo su linee elettriche impeccabili, installate secondo le "disposizioni VDE".
La spirale non deve mai girare senza tubo di guida!
La pulizia meccanica dei tubi deve essere eseguita sempre dall'alto in direzione dell'ostruzione.
Fare attenzione che non vengano aperti rubinetti dell'acqua verso il tubo lavorato durante la pulizia dei tubi. Si potrebbe verificare un ristagno!
Non lasciare mai la macchina incustodita durante la pulizia dei tubi!
Coperture di protezione: Tutti i componenti perimetrali sono messi in sicurezza da coperture di protezione. È severamente vietato rimuovere le coperture di protezione e/o consentire l'esercizio in loro assenza!
Mettere in sicurezza il luogo di utilizzo (strada, pozzetto) per evitare che i non addetti ai lavori subiscano dei danni e coprire sempre i pozzetti e i fori di fuoriuscita.
Verificare la presenza di gas tossici o esplosivi nell'ambiente da esaminare mediante un rilevatore per il gas.
Dopo ciascun utilizzo è necessario pulire e disinfettare la macchina e gli accessori.
Indossare durante tutti i lavori i dispositivi di protezione individuali raccomandati: occhiali di protezione, casco di protezione, scarpe di sicurezza, gilet per emergenze!
Dopo ciascuna attività è necessario pulire e disinfettare le mani, poiché sussiste il pericolo elevato di infezioni a causa di agenti infettivi!
1.3 Rischi residui
Anche rispettando tutte le indicazioni per la sicurezza non è possibile escludere i seguenti rischi residui: la spirale può capovolgersi (vale a dire formare un anello con una curva di lavoro troppo grande), da cui sussiste un pericolo di incastro. La spirale può fuoriuscire sotto pressione dal tubo \~ pericolo di lesioni!
1.4 Uso conforme
Le macchine per la pulizia di tubi devono essere usate per pulire solo i seguenti diametri di tubi:
13 mm spirale: 70-100 mm; 16 mm spirale: 70-125 mm; 20 mm spirale: 150-250 mm
Le pulitrici per tubi sono impostate solo per l'esercizio di breve durata e possono rimanere in funzione ininterrottamente solo per un massimo di 15 minuti! Utilizzare il prodotto solo per l'uso per cui è previsto!
2 Dati tecnici
Tensione....230V/ 110V - 50/ 60 Hz
PotenzaP1/ P2....0,645 kW (50 Hz); 0,690 kW (60 Hz)/ 0,40 kW
Dimensioni (LxLxA)....700x550x870 mm
Peso (con ∅ 20 mm spirale) ......ca. 68 kg
Tipo di spirale ....∅ 13 mm ....∅ 16 mm ....∅ 20 mm
Campo di funzionamento diametro tubo....70-100 mm.....70-125 mm.....150-250 mm
Lunghezza massima spirale nel tamburo M ..... 15 m..... 15 m..... -
Lunghezza massima spirale nel tamburo L .....30 m .....30 m .....20 m
Lunghezza massima di funzionamento ....30 m....45 m....60 m
Velocità della spirale
(a seconda del percorso del tubo)......ca. 5 m/min ......ca. 6,5 m/min...ca. 8,5 m/min
Direzione di rotazione (posizione di
commutazione I) sinistra (vista anteriore sul tamburo)
Classe di protezione ....I
Tipo di protezione....IP X4
Livello di potenza sonora (LWA) .....90 dB (A) | KWA 3 dB (A)
Il livello di rumorosità durante il funzionamento può superare 85 dB (A). Portare para orecchi!
Valori misurati conf. EN 61029-1:2010.
Valore complessivo di oscillazione....≤ 2,5 m/s ^2 | K= 1,5m/s ^2
Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 61029 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
3 Fornitura
- Macchina di base RODRUM M/L
- Tubo di guida
- Istruzioni per l'uso
- Valigetta porta-attrezzi (a seconda dell'applicazione)

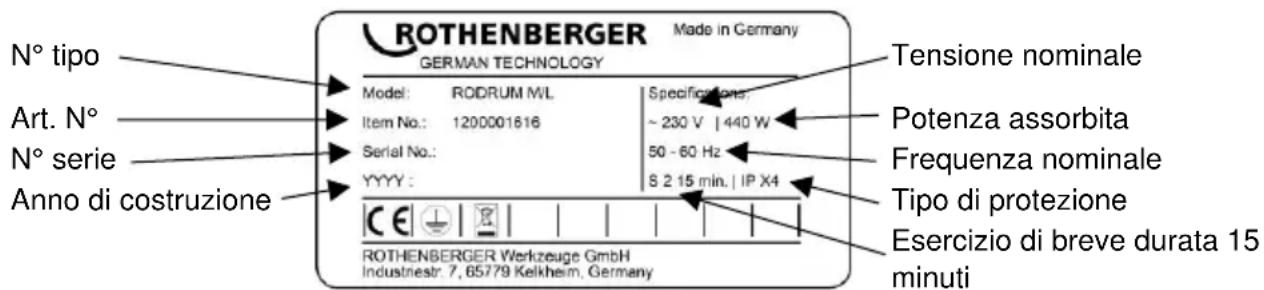

4 Descrizione della targhetta
5 Connessione di rete
Collegare solo con corrente alternata monofase e solo con la tensione di rete indicata dalla targhetta. Collegare solo a prese di corrente con messa a terra. L'esercizio della macchina può avvenire solo con un interruttore differenziale con max. 10 - 30 mA di corrente differenziale.
Allaccio: inserire apparecchio nella presa di corrente e premere il tasto 'RESET':
Se l'indicatore di funzione rosso si illumina l'apparecchio è funzionante. Dopo ogni disinserimento o in caso di assenza di corrente l'apparecchio si spegne automaticamente.
Premere il tasto 'TEST': l'apparecchio si spegne. Premere il tasto 'RESET': se l'indicatore di funzione rosso si illumina l'apparecchio è funzionante.
Eseguire un test di funzionamento prima di ogni messa in funzione. In caso di ripetute anomalie far controllare l'apparecchio allacciato.
Considerare che il presente apparecchio non può sostituire una misura di sicurezza basilare.
Per evitare il pericolo di vita, fare sempre in modo che gli apparecchi elettrici vengano utilizzati correttamente.
Protezione efficace delle persone contro pericolose eletrolocuzioni. Le correnti di dispersione vengono riconosciute in frazioni di secondo e l'alimentazione di corrente viene immediatamente interrotta. Il pericolo per persone e animali viene drasticamente ridotto.
- Non utilizzare mai l'utensile elettrico senza il PRCD in dotazione.
- La sostituzione della spina o del cordone di alimentazione deve essere eseguito sempre dal produttore dell'utensile elettrico o dal suo servizio di assistenza clienti.
- Tenere lontana l'acqua dai componenti elettrici dell'utensile elettrico e le persone dall'ambiente di lavoro.
Non infilare mai le mani nelle predisposizioni del tamburo a spirale durante l'esercizio - pericolo di ferimento!
5.1 Messa in funzione dell'interruttore PRCD
Solo per corrente alternata! Considerare la tensione di corrente!
Eseguire la seguente procedura di test sull'interruttore PRCD prima di qualsiasi messa in funzione dell'apparecchio:
- Inserire la spina dell'interruttore PRCD nella presa di corrente.
- Premere su RESET. L'indicatore passa al ROSSO (ACCESO).
- Estrarre la spina dalla presa di corrente. L'indicatore si spegne.
- Ripetere i punti 1. e 2.
- Premere su TEST. L'indicatore rosso si spegne.
- Premere RESET, per mettere in funzione l'apparecchio (ROSSO).
Questo dispositivo di protezione protegge da anomalie dell'apparecchio collegato, non per gli apparecchi nell'impianto precedente.
6 Funzionamento dell'attrezzo
6.1 Panoramica (A)
| 1 | Tubo di guida | 6 | Valigetta utensili |
| 2 | Leva | 7 | Perno di arresto |
| 3 | Unità di avanzamento | 8 | Cavo di rete con PRCD |

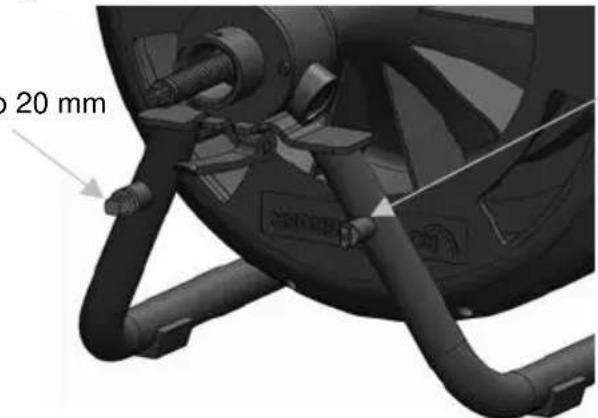

| 4 | Contatto a pedale | 9 | Giunti (sinistra: quadro 20 mm; destra 16 mm scanalatura a T) |
| 5 | Tamburo |
6.2 Trasporto
6.2.1 Regolazione in altezza della maniglia di trasporto (B)
→ Aprire entrambi i perni di arresto e arrestarli girandoli di 90°.
Durante l'apertura mantenere in posizione la maniglia.
→ Selezionare l'altezza appropriata della maniglia. A seconda dell'applicazione esistono quattro impostazioni selezionabili per la maniglia. La posizione più bassa della maniglia è l'impostazione per il trasporto nell'autoveicolo.
→ Girare entrambi i perni di arresto di nuovo nella posizione di bloccaggio.
Accertarsi che i due perni di arresto si innestino in modo chiaro, altrimenti verificare attraverso un leggero movimento.
6.2.2 Caricamento della macchina di pulizia tubi (C)
→ Portare la macchina di pulizia tubi all'indietro nell'ambito di caricamento dell'autoveicolo.
→ Selezionare l'altezza appropriata del manico ai sensi del punto 6.2.1.
→ Ribaltare la macchina di pulizia tubi con il nastro trasportatore sulla superficie di caricamento dell'autoveicolo.
→ Sollevare la macchina di pulizia tubi con entrambe le mani e spingerla completamente sulla superficie di caricamento.
Selezionare durante il sollevamento della macchina di pulizia tubi un metodo di lavoro, con il quale non viene sollecitata la schiena, andare in posizione accovacciata prima del sollevamento con entrambe le mani e sollevare in due la macchina di pulizia tubi verso l'alto.
→ Posizionare la macchina di pulizia tubi nell'autoveicolo, affinché esso non possa spostarsi durante la marcia.
Non trasportare mai la macchina di pulizia tubi in posizione inclinata!
→ Stipare i cavi in modo conforme al trasporto.
6.3 Messa in funzione
La pulitrice per tubi deve essere manovrata esclusivamente dal personale istruito e autorizzato!
→ Verificare l'installazione elettrica sul luogo di lavoro.
→ Posizionare il contatto a pedale in modo che esso sia facilmente raggiungibile e che tutti i dispositivi di comando siano comodamente azionabili.
→ Spingere il tubo di guida attraverso la spirale fino alla battuta della scatola di avanzamento e fissare con lo scatto.
→ Collegare la presa di corrente alla rete pubblica corrispondente.
! Fare attenzione che l'interruttore del motore sia posizionato su "SPENTO"! Non utilizzare mai la macchina di pulizia tubi senza interruttore a pedale e tubo flessibile di guida!
6.4 Agganciamento/ Sganciamento degli utensili/della spirale (A/D)
→ Prelevare la valigetta degli attrezzi dal dispositivo di supporto (vedi illustrazione D).
→ Selezionare l'utensile indicato per l'applicazione.
Agganciamento:
→ Spingere l'utensile/la spirale fino all'incastro sull'accoppiamento e verificare la posizione fissa nella sede.
Sganciamento:
→ Inserire la chiave di separazione nel foro e spingere l'utensile/la spirale lateralmente dall'accoppiamento.
6.5 Utilizzo (E)
L'utilizzo della macchina per la pulizia tubi deve avvenire tenendo conto delle indicazioni per la sicurezza di uomo e macchina!
Inserimento della spirale nel tubo:
→ Porre la macchina a una distanza di circa 1 metro sull'apertura del tubo da pulire.
→ Agganciare davanti un utensile adeguato (vedere 6.4). Selezionare l'utensile a seconda del tipo di incrostazione. Fare attenzione alla sede corretta!
! Indossare i guanti prima di eseguire altre operazioni! Non utilizzare mai la macchina di pulizia tubi senza il tubo flessibile di guida in dotazione!
→ Commutare l'interruttore del motore sul motore acceso (posizione di commutazione I).
→ Tenere in mano la spirale con il tubo di guida e accendere il motore sul contatto a pedale.
→ L'avanzamento della spirale viene regolato in modo continuo (Avanti, Neutro e Indietro) con la manopola di avanzamento azionata.
6.6 Rimozione dell'otturazione del tubo (E)
La spirale deve essere inserita nell'ostruzione presente e non pressata in essa.
→ In caso di contropressione evidente (ostruzione) e di pretensionamento della spirale nella curva di lavoro, portare la manopola di avanzamento in posizione neutra (la spirale si gira in posizione) e premere la curva di lavoro contro l'ostruzione.
→ Quando la spirale è penetrata nel tubo e la curva di lavoro è allentata, premere la leva manuale su avanzamento.
→ Ripetere queste operazioni fino a quando l'ostruzione non viene rimossa.
In caso di sollecitazioni maggiori della spirale (riconoscibili dal sollevamento del tubo di guida), ridurre immediatamente il carico sulla manopola di avanzamento per allentare la pressione sulla spirale utilizzare eventualmente il ritorno!
Allentare la pressione dall'interruttore a pedale!
6.7 Ritiro della spirale dal tubo (E)
→ Dopo l'avvenuta rimozione dell'ostruzione, portare la manopola di avanzamento sulla corsa di ritorno per ritirare la spirale nel tamburo.
Fare attenzione che la spirale ritorni senza sforzo. Se il ritiro è difficoltoso, far rientrare la spirale per un breve tratto nel tubo. Non ritirare la spirale, sforzandola.
→ Durante il trasporto della spirale dal tubo, infilare un tubo flessibile per l'acqua nell'apertura del tubo e sciacquare la spirale imbrattata con l'acqua. In tal modo viene sciacquato anche il tubo pulito.
→ Quando l'utensile diventa di nuovo visibile, lasciare la manopola di avanzamento, spegnere il motore mediante il comando a pedale nonché l'interruttore del motore e rimuovere l'utensile e il tubo di guida.
→ Accendere di nuovo il motore e riportare indietro la spirale fino a quando non fuoriesce di circa 20 centimetri dall'avanzamento.
La spirale non deve essere riportata mai del tutto nel tamburo!
È possibile modificare la direzione di rotazione (posizione dell'interruttore II) solo per un breve periodo per allentare l'utensile bloccato.
6.8 Disattivazione della macchina
→ Spegnere la macchina azionando l'interruttore del motore ed estrarre la spina di corrente.
→ Togliere il tubo di guida dall'apparecchio.
→ Per svuotare l'acqua dal tamburo della spirale, posizionare il tamburo con le aperture rivolte verso il basso, eventualmente pulire con un tubo flessibile.
6.9 Sostituzione del tamburo a spirale (F)
Eseguire la sostituzione del tamburo a spirale solo con l'apparecchio in assenza di corrente!
→ Assicurare una posizione sicura della macchina di pulizia tubi.
→ Allentare la maniglia di serraggio e prelevare l'avanzamento in avanti. Fissare il tamburo con una mano sul telaio.
→ Tirare in avanti ed estrarre il tamburo della spirale.
Afferrare il tamburo a spirale con entrambe le mani a causa del peso e prevenire in tal modo che esso cada sui piedi.
→ Inserire i nuovi tamburi a spirale in direzione assiale fino alla battuta d'arresto sull'asse nel telaio.
→ Spingere l'avanzamento all'indietro e fissare con la manopola di tensione.
Prestare attenzione che la leva venga chiusa con forza sufficiente e sia disposta alla fine in posizione possibilmente orizzontale.
Per impostare la direzione della leva di serraggio, la maniglia di serraggio dispone di una filettatura di impostazione. Un punto rosso sulla filettatura segnala, quando non ci sia una sovrapposizione sufficiente della filettatura. Durante il serraggio il dado zigrinato deve essere impostato in modo che il punto rosso venga sovrapposto, in caso contrario è possibile che la filettatura venga danneggiata.
Fare attenzione che tutti i componenti siano liberi da incrostazioni e ingrassare adeguatamente!
Verificare la sede corretta dell'avanzamento!
6.10 Prolungare l'ambito di lavoro (A)
→ Infilare la spirale completamente nel tubo.
→ Agganciare la spirale sull'estremità posteriore sul pezzo di raccordo.
→ Fissare la spirale sul giunto appropriato davanti sul telaio.
Sinistra: giunto quadro 20 mm
Destra: giunto scanalatura a T 16 mm per spirale 13 mm – 16 mm
→ Sostituire conformemente a 6.9 il tamburo a spirale vuoto con un tamburo dotato della stessa spirale.
→ Sganciare la spirale dal telaio e collegarlo con la spirale nel tamburo a spirale.
→ Per stipare la spirale procedere in ordine inverso.
7 Cura e manutenzione
Estrarre la spina di corrente prima di eseguire la cura e la manutenzione!
La macchina non richiede manutenzione ad eccezione dell'avanzamento.
Pulire periodicamente l'avanzamento, ingrassare e controllare la presenza di danneggiamenti. In caso di necessità è possibile sostituire i cuscinetti a sfere.
L'apparecchio deve essere maneggiato con cautela e pulito periodicamente.
Dopo ciascun utilizzo le spirali e gli utensili devono essere puliti e conservati con cura. Raccomandiamo il detergente speciale "ROWONAL".
Tutti i lavori di manutenzione, ripristino e riparazione devono essere eseguiti esclusivamente dal personale specializzato istruito!
7.1 Inserimento di nuove spirali
→ Sfilare la spirale completamente dal tamburo mediante l'avanzamento e allentare il giunto.
→ Collegare la nuova spirale nel pezzo di raccordo e infilare la spirale fino a circa 30 cm.
8 Risoluzione dei problemi
| Problema | Possibile causa | Soluzione |
| La macchina non si accende | Assenza di alimentazione in corrente | Verificare l'alimentazione di corrente |
| Motore difettoso | Rivolgersi al servizio di assistenza clienti | |
| PRCD spento | Premere il pulsante di RESET (PRCD) | |
| Contatto a pedale / tubo ad aria compressa difettoso | Rivolgersi al servizio di assistenza clienti | |
| Assenza di avanzamento | Cuscinetto a sfere difettoso nell'avanzamento | Rivolgersi al servizio di assistenza clienti |
| Spirale difettosa | Sostituire la spirale |
9 Accessori
| Nome accessorio | Numero componente ROTHENBERGER |
| Guanto di guida sinistra, cuoio | 72120 |
| Guanto di guida destra, cuoio | 72121 |
| Guanto di guida paio, gomma | 1500000439 |
| Antiruggine ROWONAL (5 l) | 72140 |
| Spray combinato spirale ROWONAL (0.2 l) | 72142 |
| Tubo di guida | 1000001850 |
| Chiave di separazione | 72100 |
| Spirale 13 mm x 15 m, con anima | 1500002271 |
| Spirale 16 mm x 15 m, con anima | 72918 |
| Spirale 20 mm x 15 m, con anima | 1500002268 |
| Altri ricambi | www.rothenberger.com |
10 Servizio clienti
I centri di assistenza ROTHENBERGER sono disponibili per darvi supporto (vedere listino sul catalogo oppure online) fornendovi inoltre ricambi e assistenza tecnica.
Ordinate gli accessori e i ricambi presso il vostro rivenditore di fiducia oppure chiamando il nostro Servizio di assistenza telefonica post-vendita:
Telefono: +49 (0) 61 95 / 800 - 8200
Fax: +49 (0) 61 95 / 800 - 7491
Alcuni componenti dell'attrezzo sono riciclabili e sono da raccogliere differenziatamene. Vi sono imprese addette e certificate a tali lavori. Per lo smaltimento ecologico dei componenti non riciclabili (p.es. rifiuti elettronici) rivolgersi alle imprese competenti.
Solo per Paesi UE:
Non smaltire gli utensili elettrici insieme ai rifiuti domestici! Ai sensi della Direttiva Europea 2012/19/CE relativa ai rifiuti di apparecchiature elettriche ed elettroniche e alla sua applicazione nel diritto vigente in ambito nazionale, le apparecchiature elettriche non più utilizzabili devono essere smaltite in modo differenziato e riciclate secondo criteri di ecocompatibilità.
1.3 Resterende risico's
DICCHARAZIONE DI CONFORMITÀ EU
Dichiariamo su nostra unica responsabilità, che questo prodotto è conforme alle norme ed alle direttive indicate.
EU-KONFORMITEITSVERKLARING
- Avvertenze sulla sicurezza....43
- Dati tecnici 45
- Fornitura....46
- Descrizione della targhetta....46
- Connessione di rete....46
- Funzionamento dell'attrezzo....47
- Cura e manutenzione....50
- Risoluzione dei problemi....51
- Accessori 51
- Servizio clienti....51
- Smaltimento ....51
- Significato dei simboli presenti nelle istruzioni:
- Pericolo!
- Attenzione!
- Invito ad agire
- Informazioni generali per la sicurezza
- Manutenzione e riparazione:
- Lavoro in sicurezza:
- Indicazioni particolari per la sicurezza
- Rischi residui
- Uso conforme
- Dati tecnici
- Fornitura
- Descrizione della targhetta
- Connessione di rete
- Messa in funzione dell'interruttore PRCD
- Funzionamento dell'attrezzo
- Trasporto
- Regolazione in altezza della maniglia di trasporto (B)
- Caricamento della macchina di pulizia tubi (C)
- Messa in funzione
- La pulitrice per tubi deve essere manovrata esclusivamente dal personale istruito e autorizzato!
- Agganciamento/ Sganciamento degli utensili/della spirale (A/D)
- Utilizzo (E)
- L'utilizzo della macchina per la pulizia tubi deve avvenire tenendo conto delle indicazioni per la sicurezza di uomo e macchina!
- Rimozione dell'otturazione del tubo (E)
- Ritiro della spirale dal tubo (E)
- Disattivazione della macchina
- Sostituzione del tamburo a spirale (F)
- Prolungare l'ambito di lavoro (A)
- Cura e manutenzione
- Estrarre la spina di corrente prima di eseguire la cura e la manutenzione!
- Tutti i lavori di manutenzione, ripristino e riparazione devono essere eseguiti esclusivamente dal personale specializzato istruito!
- Inserimento di nuove spirali
- Servizio clienti
- Solo per Paesi UE:
- Resterende risico's
- DICCHARAZIONE DI CONFORMITÀ EU
- EU-KONFORMITEITSVERKLARING
Marca : ROTHENBERGER
Modello : RODRUM L
Categoria : Non categorizzato
