Ürün tipi	Kanal temizleme makinesi
Marka	Rothenberger
Model	RODRUM L
Boyutlar (U x G x Y)	700 x 550 x 870 mm
Ağırlık (20 mm çaplı spiral ile)	Yakl. 68 kg
Elektrik beslemesi	230 V / 110 V ~ 50/60 Hz
Anma gücü P1/P2	0,645 kW (50 Hz) / 0,690 kW (60 Hz) / 0,40 kW
Spiral tipleri	Ø 13 mm, Ø 16 mm, Ø 20 mm
Çalışma alanı (boru çapı)	70-100 mm (Ø13), 70-125 mm (Ø16), 150-250 mm (Ø20)
Tambur başına maks. spiral uzunluğu	30 m (Ø13), 30 m (Ø16), 20 m (Ø20)
Maksimum çalışma uzunluğu	30 m (Ø13), 45 m (Ø16), 60 m (Ø20)
Spiral hızı	Yakl. 5 m/dk (Ø13), 6,5 m/dk (Ø16), 8,5 m/dk (Ø20)
Koruma sınıfı	I
Koruma indeksi	IP X4
Ses basıncı seviyesi (LpA)	79 dB(A) | KpA 3 dB(A)
Ses gücü seviyesi (LWA)	90 dB(A) | KWA 3 dB(A)
Toplam titreşim değeri	≤ 2,5 m/s² | K=1,5 m/s²
Entegre güvenlik cihazı	PRCD anahtarı (kaçak akım koruma şalteri)
Kontrol	Kumanda pedalı ve ilerletme kolu
Çıkarılabilir tambur	Evet
Dahil aksesuarlar	Kılavuz hortumu, alet çantası, ayırma anahtarı
Bakım	Insertin düzenli temizliği ve yağlanması; ROWONAL kullanın
Çalışma	Kısa süreli maks. 15 dk (S2 15 dk)

Sık sorulan sorular - RODRUM L ROTHENBERGER

RODRUM L makinesi nasıl devreye alınır?

Öncelikle, motor anahtarının KAPALI konumunda olduğunu kontrol edin. Güç kablosunu topraklı bir prize takın. PRCD anahtarı testini yapın: kırmızı ışığı yakmak için RESET'e basın, ardından kesintiyi kontrol etmek için TEST'e basın. Makineyi boru ağzından yaklaşık 1 m uzağa yerleştirin, uygun aleti ve kılavuz hortumunu bağlayın. Motoru çalıştırmak için pedali, spirali yönlendirmek için ilerletme kolunu kullanın.

Önemli güvenlik talimatları nelerdir?

Her zaman koruyucu eldiven, güvenlik gözlüğü ve yalıtkan lastik çizme giyin. Makineyi asla kılavuz hortumu olmadan kullanmayın. Her kullanımdan önce PRCD anahtarının çalıştığından emin olun. Potansiyel olarak tehlikeli (zehirli gaz) kanallarda asla yalnız çalışmayın. Her kullanımdan sonra makineyi temizleyin ve dezenfekte edin.

Spiral tamburu nasıl değiştirilir?

Cihazın fişini çekin. Makineyi sabit bir yüzeye yerleştirin. Kilit kolunu açın ve ilerletme tertibatını öne doğru çıkarın. Tamburu eksen boyunca öne çekin ve çıkarın. Yeni tamburu eksene dayanağa kadar yerleştirin, ardından inserti geri itin ve kolu sıkın. Sıkma kolunun kilitli ve yatay konumda olduğunu kontrol edin.

Makine çalışmazsa ne yapmalı?

Önce elektrik beslemesini ve kaçak akım koruma şalterini kontrol edin (RESET'e basın). Kırmızı ışık yanmazsa PRCD'yi test edin. Her şey doğruysa motor veya pedalli anahtar arızalı olabilir. Nitelikli bir profesyonel tarafından onarım için Rothenberger müşteri hizmetleriyle iletişime geçin.

Makine nasıl temizlenir ve bakımı yapılır?

Fişi prizden çekin. Inserti düzenli olarak temizleyin ve yağlayın. Her kullanımdan sonra makineyi ve aksesuarlarını temizleyin ve dezenfekte edin. Spiralleri korumak için ROWONAL bakım ürününü kullanın. Gerekirse bilyalı rulmanlar değiştirilebilir. Tüm onarımları nitelikli personele bırakın.

RODRUM L için hangi aksesuarlar mevcuttur?

Kılavuz eldivenleri (deri veya kauçuk), ROWONAL pas önleyici, kılavuz hortumları, ayırma anahtarları ve 13, 16 ve 20 mm çaplarında farklı uzunluklarda spiraller bulabilirsiniz. Tam liste için kataloğa veya www.rothenberger.com sitesine bakın.

PRCD anahtarı nasıl kullanılır?

PRCD anahtarı elektrik çarpmalarına karşı korur. Her kullanımdan önce: fişi takın, RESET'e basın (kırmızı ışık yanar), ardından TEST'e basın (ışık söner). Cihazı tekrar çalıştırmak için RESET'e tekrar basın. Test başarısız olursa, makineyi kullanmayın ve kontrol ettirin.

Maksimum çalışma alanı nedir?

Çalışma alanı spiral çapına bağlıdır: Ø13 mm spiral ile 30 m uzunluğa kadar çalışabilirsiniz; Ø16 mm ile 45 m'ye kadar; Ø20 mm ile 60 m'ye kadar. Boru iç çapı, kullanılan spirale bağlı olarak 70 ile 250 mm arasında olmalıdır.

Alet veya spiral nasıl çıkarılır?

Alet çantasını tutucusundan çıkarın. Verilen ayırma anahtarını kullanın: bunun için ayrılmış deliğe sokun ve aleti bağlantısından ayırın. Bağlamak için, aleti kilitlenene kadar takın ve doğru oturduğunu kontrol edin.

Yedek parçalar ve satış sonrası hizmet nerede bulunur?

Rothenberger müşteri hizmet merkezleri size yardımcı olmak için mevcuttur. Aksesuarları ve yedek parçaları yetkili satıcınızdan sipariş edebilir veya +49 (0) 61 95 / 800 - 8200 numaralı telefonu arayabilirsiniz. Ayrıca www.rothenberger.com sitesine bakın.

KULLANIM KILAVUZU RODRUM L ROTHENBERGER

1 Güvenlik Notları 134

1.1 Genel güvenlik uyarıları 134
1.2 Özel güvenlik notları 135
1.3 Artik riskler 136
1.4 Usulüne uygun kullanım 136

2 Teknik veriler....136

3 Teslimat kapsamı 137

4 Tip levhası tanımlaması....137

5 Şebeke bağlantısı....137

5.1 PRCD şalterinin işletme alınması....137

6 Ünitenin fonksiyonu 138

6.1 Genel bakış (A) 138
6.2 Taşima 138
6.2.1 Taşıma tutacağının yükseklik ayarı (B)....138
6.2.2 Boru temizleme makinesinin nakliyesi (C)....138
6.3 İşletmeye alınması....138
6.4 Aletleri/ Sarmalı takma ve çıkarma (A/D) 139
6.5 Kullanım (E)....139
6.6 Tıkanan boruların açılması (E)....139
6.7 Sarmalın borudan çıkarılması (E) 139
6.8 İşletim dışına alma....140
6.9 Sarmal tamburunun değiştirilmesi (F) 140

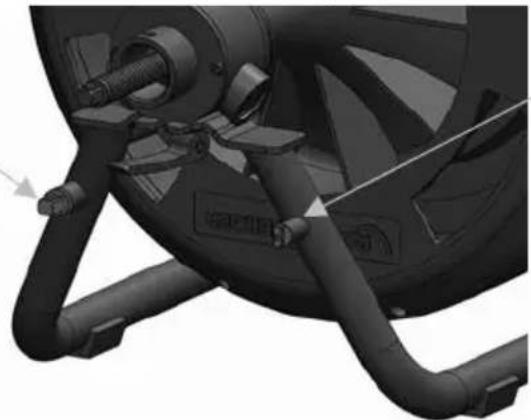

6.10 Çalışma alanını genişletmek (A)....140

7 Koruma ve bakım....141

7.1 Yeni sarmallar yerleştirme 141

8 Sorun Giderme....141

9 Aksesuarlar....141

10 Müşteri hizmetleri 142

11 Atıklar İçin 142

Dokümantasyonda kullanılan işaretler:

Tehlike!

İnsan sağlığıyla ilgili tehlikelere karşı ikazı.

Dikkat!

Eşyaya ve çevreye zarar verebilecek durumlara karşı ikaz.

Belli davranışlar için çağrı

1.1 Genel güvenlik uyarıları

DİKKAT! Elektrikli cihazların kullanımında elektrik çarpması, yaralanma ve yangın tehlikesine karşı korumak için aşağıdaki temel güvenlik önlemleri dikkate alınmalıdır.

Elektrikli cihazları kullanmadan önce tüm güvenlik uyarılarını dikkatlice okuyun ve ve bu kılavuzu saklayın.

Bakım ve Onarım:

1 Düzenli temizlik, bakım ve yağlama. Tüm ayarlama, bakım veya onarım işlemleri öncesinde fişi prizden çekin.
2 Cihazınızı sadece kalifiye uzman personel tarafından ve sadece orijinal yedek parçalarla tamir ettirin. Böylelikle cihazın güvenliğinin korunması temin edilmektedir.

Güvenli çalışma:

1 Çalışma alanınızı temiz ve düzenli tutun. Çalışma alanındaki düzensizlik kazalara yol açabilir.
2 Çevresel etkileri dikkate alın. Elektrikli cihazınızı yağmura maruz bırakmayın. Cihazınızı nemli veya yaş ortamlarda kullanmayın. Çalışma alanının iyi aydınlatılmış olması gerekir. Yangın ve patlama tehlikesi bulunan alanlarda elektrikli cihazınızı kullanmayın.
3 Elektrik çarpmasından korunun. Boru, kalorifer, fırın ve buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının.
4 Diğer insanları uzak tutun. Diğer insanları ve özellikle de çocukları cihazdan uzak tutun ve kablolara dokunmalarına izin vermeyin. Çocukları çalışma alanınızdan uzak tutun.
5 Kullanılmayan elektrikli cihazları güvenli bir şekilde muhafaza edin. Kullanılmayan elektrikli cihazlar çocukların ulaşamayacağı şekilde kuru, yüksek ve kilitli bir yerde muhafaza edin.
6 Elektrikli cihazınıza aşırı yük bindirmeyin. Belirtilen kapasite aralığında daha iyi ve daha güvenli çalışısınız.
7 Doğru cihazı kullanın. Ağır işler için düşük kapasiteli cihazlar kullanmayın. Cihazı sadece belirtilen amaçlar ve işler için kullanın. Örneğin, ağaç dallarını veya ağaç parçalarını kesmek için el devreli testere kullanmayın.
8 Uygun giysiler giyin. Bol kıyafet veya takı kullanmayın, bunlar hareketli parçalara takılabilir. Açık alanda kullanırken, kaymayan bir ayakkabı giyilmesi önerilir. Saçlarınız uzun ise, bir saç filesi kullanın.
9 Koruyucu ekipman kullanın. Koruyucu gözlük takın. Toz oluşan işlerde solunum maskesi kullanın.
10 Toz emici tertibatlatı bağlayın. Toz emici ve toz tutucu takılabiliyorsa, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun.
11 Cihazı sadece belirtilen amaçlar ve işler için kullanın. Fişi prizden çekmek için elektrik kablosunu kullanmayın. Elektrik kablosunu ısidan ve keskin kenarlardan koruyunn.
12 Malzemeyi emniyete alın. Malzemeyi sıkı tutabilmek için germe düzeneğini veya cıvatayı kullanın. Elle tutmaktan daha güvenli olacaktır.
13 Normal dışı beden duruşlarından kaçının. Güvenli bir konuma geçin ve daima dengede durun.
14 Aletlerinizin temizliğini dikkatli yapın. İyi ve güvenli bir çalışma için aletlerinizi keskin ve temiz tutun. Yağlama ve alet değiştirme işlemlerinde talimatlara uyun. Elektrikli cihazınızın bağlantı kablosunu düzenli olarak kontrol edin ve hasar durumunda uzman kişiler tarafından değiştirilmesini sağlayın. Uzatma kablolarını düzenli olarak kontrol edin ve hasarlı oldukları durumlarda değiştirin. Özellikle tutamakların kuru, temiz ve yağsız olmasını sağlayın.
15 Elektrik fişini prizden çekin. Elektrikli cihazınızı kullanmadığınızda, bakım işleri öncesinde ve alet değiştirmelerde fişi prizden çekin.
16 Takım anahtarlarını takılı bırakmayın. Çalıştırmadan önce anahtarların ve ayar aletlerinin uzaklaştırılmış olduğunu kontrol edin.
17 Yanlışlıkla çalışmaları önleyin. Fisi prize takarken şalterin kapalı olmasına dikkat edin.

18 Dış mekanlar için uzatma kablosu kullanın. Dış mekanlarda sadece onaylı, hasar görmemiş ve ilgili işaretlere sahip uzatma kabloları kullanın.
19 Çevresel etkileri dikkate alın. Ne yaptığınıza dikkat edin. Çalışırken düşünerek hareket edin. Konsantre olamadıysanız cihazı kullanmayın.
20 Cihazda hasar olup olmadığını kontrol edin. Kullanmadan önce cihazın emniyet düzeneğinin ve küçük hasarlı parçaların kusursuzluğunu ve amacına uygun kullanımını iyice kontrol edin. Hareketli parçaların düzgün çalıştıklarını, sıkışmadıklarını ve parçaların hasar görmediklerini kontrol edin. Cihazın sorunsuz bir şekilde işletilmesini sağlamak için tüm parçalar doğru monte edilmiş olmalı ve tüm şartları yerine getirmelidir.

Kullanım kılavuzunda aksi öngörülmemişse, hasarlı parçalar ve hasarlı emniyet düzeneği uzman yetkili servis tarafından amacına uygun şekilde onarılmalı veya değiştirilmelidir. Hasarlı şalterler bir müşteri yetkili servisinde değiştirilmelidir.

Şalter üzerinden açılıp kapanabilen elektrikli cihazları kullanın.

21 Dikkat. Başka aparatların ve aksesuarların kullanımı yaralanma tehlikesi oluşturabilir.
22 Cihazınızın onarımını sadece uzman bir yetkili serise yaptırın. Bu cihaz geçerli güvenlik hükümlerine uygundur. Onarımlar, orijinal yedek parça kullanılarak yetkili bir elektrikçi tarafından yapılmalıdır, aksi takdirde kazalar oluşabilir.

1.2 Özel güvenlik notları

Temizlik çalışmaları esnasında lastik çizmeler (izolasyon) kullanın.

Şebeke prizini akım bağlantısına takmadan önce, boru temizleme makinasının şalterinin 0 ya da AUS (KAPALI) konumda olmasına mutlaka dikkat edin.

Temel olarak elektrikli cihazların kullanılmasında belirtilen şebeke gerilimine dikkat edin ve genel olarak koruyucu hortum ve koruyucu eldivenlerle çalışın.

Aletin tıkanıklığa takılmasını ve spiralin borudan dışarı fırlamasını engellemek için, ilgili tıkanıklığa ve temizlenecek borunun çapına uygun aleti seçin.

Olası hasarlanmaların önüne geçmek için bu makina ve aksesuarlarıyla sadece atık su borularını temizleyin, bacalarda, kuyularda vb. kullanmayın.

Boruların/boru dirseklerinin hasar görmesini engellemek için aletlerde taşlama veya benzeri uygulamalarla değişiklik yapmayın.

Borudaki tıkanıklığın nedenini tespit edebilmek için kamera sistemi kullanın.

Her zaman "VDE (Alman Mühendisler Birliği) yönetmeliklerine" göre döşenmiş kusursuz elektrik hatlarında çalışın.

Sarmalı kılavuz hortum olmadan asla çalıştırmayın!

Mekanik boru temizliği her zaman tıkanıklığa doğru üstten yapılmalıdır.

Boru temizleme sırasında işlem yapılan borunun içine herhangi bir su musluğunun açılmamasına dikkat edin. Zira bir birikme meydana gelebilir!

Boru temizleme sırasında makineyi asla gözetimsiz çalıştırmayın!

Koruyucu kapaklar: Tüm dönen parçalar koruyucu kapaklarla güvenli hale getirilmiştir. Koruyucu kapaklar olmadan çıkarılması ve/ veya işletim kesinlikle yasaktır!

Etraftakilere zarar vermemek için çalışılan yerde gereken önlemleri alın (sokak, çukur, baca, kanal vs.) ve açık oyuk ve logar kapaklarını her zaman kapatın.

İncelenecek ortamda zehirli veya patlayıcı gazlar olup olmadığını bir gaz detektörü ile yoklayın! Her kullanımdan sonra makine ve donanım temizlenmeli ve dezenfekte edilmelidir.

Önerilen kişisel koruyucu donanım tüm çalışmalarda giyilmelidir: bir koruyucu gözlük, güvenlik başlığı, güvenlik ayakkabıları, güvenlik yeleği!

Her çalışmadan sonra eller temizlenmeli ve dezenfekte edilmelidir, zira mikroplar nedeniyle hastalık kapma tehlikesi yüksektir!

1.3 Artik riskler

Bütün güvenlik uyarılarının dikkate alınması durumunda bile örn. Aşağıda belirtilen artık riskler mevcuttur: Spiraller üst üste binebilir (çalışma yayı büyük olduğu takdirde düğüm olabilir), bu durumda sıkışma tehlikesi olabilir. Spiraller gerilim altında borudan dışarı fırlayabilir \~ yaralanma tehlikesi!

1.4 Usulüne uygun kullanım

Boru temizleme makineleri, sadece aşağıda çapı yazılı bulunan boruların temizlenmesi için kullanılabilir:

13 mm spiral: 70-100 mm; 16 mm spiral: 70-125 mm; 20 mm spiral: 150-250 mm

Boru temizleme makineleri sadece kısa süreli çalıştırma için tasarlanmıştır ve bundan ötürü kesintisiz olarak sadece azami 15 dk çalıştırılabilirler!

Bu alet sadece belirtiği gibi ve usulüne uygun olarak kullanılabilir!

2 Teknik veriler

Şebeke gerilimi 230V/110V-50/60 Hz

Güç P1/ P2....0,645 kW (50 Hz); 0,690 kW (60 Hz)/ 0,40 kW

Ebatlar (UxExY)....700 x 550 x 870 mm

Ağırlık (ile ∅ 20 mm sarmal) ......rd. 68 kg

Sarmal çeşidi....Ø 13 mm ....Ø 16 mm ....Ø 20 mm

Çalışma sahası boru çapı .....70-100 mm.....70-125 mm.....150-250 mm

Tambur M daki sarmalın azami uzunluğ....15 m....15 m....-

Tambur L daki sarmalın azami uzunluğ....30 m ....30 m ....20 m

Maksimum iş boyu....30 m....45 m....60 m

Sarmal hızı (boru güzergâhına göre)....rd. 5 m/min....rd. 6,5 m/min ... rd. 8,5 m/min

Dönme yönü (anahtar konumu I)......Sol (tambura önden bakıldığında)

Koruma sinifi ....I

Koruma türü....IP X4

İşletim türü....S2 15min.

Ses basınç düzeyi ( L_pA )....79 dB (A) | K_pA 3 dB (A)

Ses gücü (akustik) düzeyi (LWA) 90 dB (A) | KWA 3 dB (A)

Çalışma esnasında gürültü düzeyi, 85 dB'yi (A) aşabilir. Kulaklık takınız!

Ölçüm değerleri EN 61029-1:2010 normu uyarıncadır.

Titreşim toplam değeri ....≤ 2,5 m/s ^2 | K= 1,5m/s ^2

Bu talimatta belirtilen titreşim seviyesi EN 61029'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve havalı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

3 Teslimat kapsamı

• Ana makine RODRUM M/L
• Kilavuz boru
• Kullanım kılavuzu
• Takım sandığı (Kullanım şekline bağlı olarak)

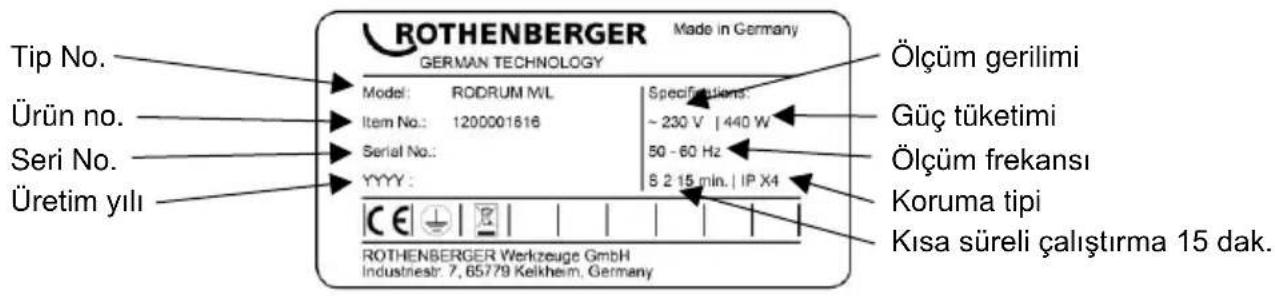

4 Tip levhası tanımlaması

5 Sebeke bağlantısı

Sadece tek fazlı dalgalı akıma ve sadece güç levhasının üzerinde belirtilen şebeke gerilimine bağlayın. Sadece koruma kontaklı prizlere bağlayın. Bu makina sadece kaçak anma akımı maks. 10 - 30 mA olan bir FI koruma şalteri üzerinden çalıştırılabilir.

An Bağlantı: Cihazı bir prize takın ve, RESET'tuşuna basın:

Kırmızı fonksiyon göstergesinin yanmasından sonra cihaz çalışabilir durumdadır. Prizden her çıkarılışta ya da elektriğin her kesilmesinde cihaz otomatik olarak devre dışı kalır.

Fonksiyon testi: 'TEST' düğmesine basın: Cihaz kapanır. ,RESET' düğmesine basın: Kırmızı fonksiyon göstergesinin yanmasından sonra cihaz çalışabilir durumdadır.

Her işletme alınma öncesinde fonksiyon testi yapılmalıdır. Tekrarlanan başarısızlıkta, bağlı cihazı kontrol ettirin.

Lütfen bu cihazın temel bir güvenlik önleminin yerini alamayacağını dikkat edin. Hayati tehlikelerden sakınmak için, elektrikli cihazların daima kurallara uygun olarak kullanılmalarına dikkat edin.

Tehlikeli elektrik çarpmalarına karşı güvenilir kişisel koruma. Kaçak akımlar saniyelerden bile kısa zaman dilimlerinde fark edilir ve elektrik akımı derhal kesilir. İnsanların ve hayvanların tehlikeye düşmesi ciddi şekilde kısıtlanır.

• Elektrikli alet asla birlikte verilen PRCD olmadan kullanılmamalıdır.
• Fişin veya bağlantı hattının değiştirilmesi daima elektrikli aletin üreticisi veya onun müşteri hizmetleri tarafından gerçekleştirilmelidir.
  – Elektrikli aletin elektrikli kısımları ve çalışma alanı içinde bulunan kişilerin sudan uzak tutulması gerekir.

Boru temizleme makinesi çalışıyorken spiral silindirin girintisini ellemeye çalışmayın - Yaralanma tehlikesi bulunmaktadır!

5.1 PRCD şalterinin işletme alınması

Sadece alternatif akım için! Şebeke gerilimini dikkate alın!

Cihazı işletme almadan önce, PRCD şalterinde aşağıdaki test işletimini uygulayın:

1. PRCD'nin fişini prize takın.
2. RESET üzerine basın. Gösterge KIRMIZI'ya (AÇIK) döner.
3. Fişi prizden çıkartın. Gösterge kapanacaktır.
4. 1. ve 2. adımlarını tekrar edin.
5. TEST üzerine basın. Kırmızı gösterge kapanacaktır.
6. Cihazı devreye sokmak için RESET üzerine basın (KIRMIZI).

6 Ünitenin fonksiyonu

6.1 Genel bakış (A)

1	Kılavuz hortum	6	Takım çantası
2	Kaldıraç	7	Kilitleme cıvatası
3	Destek Ünitesi	8	PRCD (seyyar artık akım cihazı)'li güç kablosu
4	Ayak şalteri	9	Bağlantılar (sol: 20 mm dört köşeli; sağ tarafta 16 mm T-somun)
5	Tambur

6.2 Taşıma

6.2.1 Taşıma tutacağının yükseklik ayarı

(B)

→ Her iki kilitleme cívatalarını açın ve 90° çevirerek kilitleyin.

Açma esnasında tutacağı sıkıca doğru pozisyonda tutun.

→ Uygun kavrama yüksekliğini seçin. Uygulamaya bağlı olarak seçilebilen dört tutacak ayarı vardır. En düşük tutacak pozisyonu, cihazı arabanın içine kolayca taşımanız için ayarlanmıştır.

→ Her iki kilitleme civatasını geriye kilitleme pozisyonuna çevirin.

Her iki kilitleme civatasının da yerine oturduğundan emin olun. Aksi bir duruma karşı civataları hafifçe oynatarak kontrol edin.

6.2.2 Boru temizleme makinesinin nakliyesi (C)

→ Boru temizleme makinesinin aracın yükleme alanına geriye doğru olacak şekilde yüklendiğinden emin olun.

→ Tutacak yüksekliğini 6.2.1'e uygun olarak seçin.

→ Boru temizleme makinesini taşıma lastiği ile birlikte aracın yükleme alanına yatırın.

→ İki eliniz ile boru temizleme makinesini kaldırın ve yükleme alanını tamamen kaplayacak bir şekilde itin.

Boru temizleme makinesini kaldırırken belinizi incitmeyecek bir şekilde çalışmaya özen gösterin. Bunun için cihazı iki elinizle tutun ve kaldırmadan önce dizlerinizi bükerek eğilin ve boru temizleme makinesini iki kişi kaldırın.

→ Boru temizleme makinesini yolculuk esnasında kaymayacak bir şekilde aracın içine yerleştirin.

Boru temizleme makinesi asla yatar vaziyette taşımayın!

→ Kabloları nakliyeye uygun bir şekilde toplayın.

6.3 İşletmeye alınması

Boru temizleme makinesi yalnızca eğitimli ve yetkili görevliler tarafından işletilmelidir!

→ İşyerindeki elektrik tesisatını gözden geçirin.

→ Ayak şalterini kolay erişilebilecek ve tüm kumanda öğeleri kolay çalıştırılabilecek şekilde yerleştirin.

→ Kilavuz hortumu sarmal üzerinden ilerletme mahfazasına kadar itin ve yaylı sustayla sabitleyin.
→ Uygun güç kaynağına güç kablosunu bağlayın.

Motor marş anahtarının "KAPALI" konumda olduğuna dikkat edin!

Boru temizleme makinesini hiçbir zaman ayak pedalı ve kullanım hortumu olmadan çalıştırmayın!

6.4 Aletleri/ Sarmalı takma ve çıkarma

(A/D)

→ Takım çantasını taşıma düzeneğinden dışarıya çıkarın (Bakınız Şekil D).
→ Takım çantasından uygun takımı seçin.

Takma:

→ Aleti/Sarmalı yerleşme noktasına kadar kavrama üzerine itin ve oturup oturmadığını kontrol edin.

Çıkarma:

→ Ayırma anahtarını deliğin içine sürüp aleti/sarmalı kavramanın yan tarafından dışa itin.

6.5 Kullanım (E)

Boru temizleme makinesinin kullanımı sadece insan ve makine emniyeti için öngörülen talimatlara uygun olarak gerçekleştirilmelidir!

Sarmalın boru içine sürülmesi:

→ Makineyi temizlenecek borunun ağzına yaklaşık 1 m'lik mesafeye koyun.
Ön tarafa uygun bir alet takın (bkz. 6.4). Aleti kirlilik türüne göre seçin. Düzgün yerleşmesine dikkat edin!

Diğer işlemlere geçmeden önce eldivenleri giyin!

Boru temizleme makinesini hiçbir zaman cihaz ile birlikte verilen kullanım hortumu olmadan çalıştırmayın!

→ Motor marş anahtarıyla makineyi devreye sokun (anahtar konumu 1).
→ Sarmalı kılavuz hortumla elinizde tutun ve Motoru ayak şalteriyl çalıştırın.
→ Bastırılmış ilerletme koluyla sarmal ilerletimi kademesiz (ileri, nötr ve geri) ayarlanır.

6.6 Tıkanan boruların açılması (E)

Sarmal mevcut tıkanıklığın içine bastırılmayıp delerek içine girmelidir.

→ Bir karşı basınç (tıkanıklık) hissedildiğinde ve sarmalın ön tarafından bir çalışma büklümü oluştuğunda ilerletme kolunu nötr konuma getirin (sarmal yerinde döner) ve çalışma büklümünü tıkanıklık üzerine bastırın.
→ Sarmal çalışma büklümü giderilecek kadar boru içine girince ayar kolunu tekrar ilerletme ayarına getirin.
→ Tıkanıklık açılana kadar bu işlemleri tekrarlayın.

Sarmalın daha fazla zorlanmalarında (kılavuz hortumun kavisler oluşturmasıyla farkedilir) sarmalı üzerindeki basınçtan kurtarmak için hemen ilerletme kolunu gevşetin gerekirse geri samra özelliğini kullanın!

Ayak pedalındaki basıncı alın!

6.7 Sarmalın borudan çıkarılması (E)

→ Tıkanıklık açıldıktan sonra sarmalı tambura geri çekmek için ilerletme kolunu geri konuma getirin.

Sarmalın çok zahmet çıkarmadan borudan çıkmasına dikkat edin. Geri çıkış zorlu olacak olursa sarmalı tekrar bir parça borunun içine salın. Sarmalı kaba kuvvetle geri çekmeyin.

→ Sarmalı borudan geri çekerken borunun içine bir su hortumu salarak kirlenmiş olan sarmalı yıkayın. Bu sayede aynı zamanda temizlenmiş olan boru da yıkanmış olur.

→ Takılmış olan alet tekrar görünüğünde ilerletme kolunu bırakın, motoru ayak şalteri ve motor marş anahtarıyla kapatın ve hem aleti hem de kılavuz hortumu sökün.
→ Motoru tekrar çalıştırın ve sarmalın daha yakl. 20cm'si ilerletmenin dışında sarkana kadar sarmalı geri sürün.

Sarmal asla tamamen tambur içine geri sürülmemelidir!

Dönme yönünde yapılacak olan değişikliğe (Anahtar konumu II) sadece sıkışmış olan takımı kurtarmak için çok kısa bir süreliğine izin verilir.

6.8 İşletim dışına alma

→ Motor marş anahtarına basarak makineyi kapatıp fişini çekin.
→ Kılavuz hortumu cihazdan çıkarın.
→ Spiral silindir içindeki suyu boşaltmak için silindirin açıklığı aşağıya gelecek şekilde pozisyon alın ve ihtiyaç duyulması halinde herhangi bir su hortumu ile temizleyin.

6.9 Sarmal tamburunun değiştirilmesi (F)

Sarmal tamburunu sadece cihaz devre dışı iken değiştirin!

→ Boru temizleme makinesini düz ve sağlam bir yüzey üzerine yerleştirdiğinizden emin olun.
→ Sıkma kolunu gevşetin ve desteği ileriye doğru çıkarın. Bu işlem esnasında silindiri tek elinizle çerçeve üzerine yerleştirin.
→ Sarmal tamburunu eksenel yönde öne doğru çekin ve çıkarın.

Spiral silindiri ağırlığından dolayı iki elinizle tutun ve böylece ayağınızın üzerine düşmesini engelleyin.

→ Yeni spiral silindiri aks yönünde sonuna kadar çerçevenin içerisinde kaydırın.
→ İlerletmeyi tekrar geri itip germeli kolla sabitleyin.

Kaldıracın yeterince yüksek bir mukavemet ile kapalı olduğundan ve yatay düzlemde mümkün olduğunca son pozisyonda durduğundan emin olun.

Sıkma kolunun yönünü ayarlamak için tutma kolunun üzerinde bir ayarlama vidası vardır. Vida üzerinde bulunan kırmızı bir nokta sayesinde dişlinin ne kadar döndüğünü görebilirsiniz. Sıkıştırma işleminde tırtıllı somunu kırmızı nokta tamamen kapanacak şekilde ayarlayın. Aksi takdirde vida zarar görebilir.

Bütün aksamın kirden arınmış ve yeterince yağlanmış olmasına dikkat edin! Desteğin oturduğunu kontrol edin!

6.10 Çalışma alanını genişletmek (A)

→ Spirali borunun içini tamamen kaplayacak bir şeklide itin.
→ Spirali borunun arka tarafından bağlantı elemanı ile bağlayın.
→ pirali borunun ön tarafından çerçevede bulunan bağlantı elemanları ile bağlayın.

Sol: 20 mm dört köşeli bağlantı elemanı

Sağ: 13 mm - 16 mm olan spiralleri bağlamak için 16 mm T-somun

→ Boş olan silindirleri 6.9 maddesine uygun olarak aynı spiralle stoklanmış olan silindirlerle değiştirin.
→ Spirali çerçeveden ayırın ve bunu spiral silindirin içindeki herhangi bir spiral ile bağlayın.
→ Spirallerin toplanması için bu işlemin tersinden devam edin.

7 Koruma ve bakım

Her bakım ve onarım öncesinde elektrik kablosunun fişini çekin!

Makine ilerletme dışında bakım gerektirmez.

İlerletmeyi düzenli olarak temizleyip yağlayın ve hasar yoklaması yapın. Gerekirse rulmanlar değiştirilebilir.

Cihaz özenle kullanılmalı ve düzenli olarak temizlenmelidir.

Her kullanımdan sonra sarmallar ve aletler temizlenmeli ve korunmalıdır. Bunun için özel bakım maddemiz "ROWONAL"i öneririz.

Tüm muhafaza, bakım ve onarım işlemleri sadece eğitimli görevliler tarafından yapılabilir!

7.1 Yeni sarmallar yerleştirme

→ Spiralleri destek yardımı ile silindirden tamamen çıkarın ve bağlantıyı sökün.
→ Yeni spiralleri bağlantı elemanları ile bağlayın ve spiralleri yaklaşık 30 cm kadar içeri sürün.

8 Sorun Giderme

Belirti	Olası Neden	Çözüm
Makine çalıştırılamıyor	Cereyan yok	Elektrik şebekesini gözden geçirin
	Motor arızalı	Müşteri hizmetlerine başvurun
	PRCD kapalı	RESET düğmesine (PRCD) basın
	Ayak şalteri / basınçlı hava hortumu arızalı	Müşteri hizmetlerine başvurun
İlerletme yok	İlerletmedeki rulman arızalı	Müşteri hizmetlerine başvurun
	Sarmal arızalı	Sarmalı değiştirin

9 Aksesuarlar

Aksesuar Adı	ROTHENBERGER Parça Numarası
Uygulama eldiveni sol, deri	72120
Uygulama eldiveni sağ, deri	72121
Uygulama eldiveni Çift, Plastik	1500000439
ROWONAL pas çözücü (5 lt)	72140
ROWONAL Sarmal Kombine Spreyi (0,2 lt)	72142
Kılavuz hortum	1000001850
Ayırma anahtarı	72100
Sarmal 13 mm x 15 m, iç kısımla birlikte	1500002271
Sarmal 16 mm x 15 m, iç kısımla birlikte	72918
Sarmal 20 mm x 15 m, iç kısımla birlikte	1500002268
Diğer Aksesuarlar	www.rothenberger.com

10 Müşteri hizmetleri

ROTHENBERGER servis merkezleri size yardımcı olabilir (katalogdaki listelere veya web sitemize bakın) ve yedek parçalar ve servis hizmeti de bu servis merkezlerinde mevcuttur.

Aksesuarlarını z veya yedek parçalarınızı uzman satış temsilcinizden veya satış sonrası yardım hattımızdan sipariş edin:

Telefon: [phone] / 800 - 8200

Faks: +49 (0) 61 95 / 800 - 7491

Makine terkibinde, atık değerlendirme yerlerine teslim edebileceğiniz değerli maddeler bulunmaktadır. Bulunduğunuz yerde de yetkili atık değerlendirme işletmeleri olabilir. Yeniden değerlendirilemeyecek atıkların (örn. elektronik çöp) çevre temizliğine uygun şekilde toplanmasıyla ilgili sorularınızı yerel atık toplama dairesine yöneltebilirsiniz.

Sadece AB ülkeleri için:

Elektronik aletleri ev çöpüne atmayınız! 2012/19/EG numaralı Elektro ve Elektronik Eski Cihazlar AB Yönetmeliği ve bunun üye ülkelerin hukukuna uyarlaması gereğince artık kullanılamayacak durumda olan elektro cihaz ve aletlerin ev çöpünden ayrı olarak toplanması ve çevreye zarar vermeyecek bir şekilde geri dönüşüme verilmesi gerekmektedir.

Tek sorumlu olarak bu ürünün yönetmelik hükümleri uyarınca abaöydaki normlara ve norm dokümanlarıyla uygunluðunu beyan ederiz.

EU-AZONOSSÁGI NYILATKOZAT
