Tuotteen tyyppi	Viemärinpuhdistuskone
Merkki	Rothenberger
Malli	RODRUM L
Mitat (P x L x K)	700 x 550 x 870 mm
Paino (spiraalilla Ø20 mm)	Noin 68 kg
Sähkönsyöttö	230 V / 110 V ~ 50/60 Hz
Nimellisteho P1/P2	0,645 kW (50 Hz) / 0,690 kW (60 Hz) / 0,40 kW
Spiraalityypit	Ø 13 mm, Ø 16 mm, Ø 20 mm
Työalue (putken halkaisija)	70-100 mm (Ø13), 70-125 mm (Ø16), 150-250 mm (Ø20)
Spiraalin enimmäispituus rumpua kohti	30 m (Ø13), 30 m (Ø16), 20 m (Ø20)
Enimmäistyöpituus	30 m (Ø13), 45 m (Ø16), 60 m (Ø20)
Spiraalin nopeus	Noin 5 m/min (Ø13), 6,5 m/min (Ø16), 8,5 m/min (Ø20)
Suojausluokka	I
Suojausluokitus	IP X4
Äänenpainetaso (LpA)	79 dB(A) | KpA 3 dB(A)
Äänitehotaso (LWA)	90 dB(A) | KWA 3 dB(A)
Tärinän kokonaisarvo	≤ 2,5 m/s² | K=1,5 m/s²
Sisäänrakennettu turvalaite	PRCD-kytkin (vikavirtasuojakytkin)
Ohjaus	Ohjauspoljin ja syöttövipu
Irrotettava rumpu	Kyllä
Mukana tulevat varusteet	Ohjausputki, työkalulaatikko, erotusavain
Huolto	Puhdista ja rasvaa sisäosa säännöllisesti; käytä ROWONALia
Käyttö	Lyhytkäyttö enintään 15 min (S2 15 min)

Usein kysytyt kysymykset - RODRUM L ROTHENBERGER

Miten otan RODRUM L -koneen käyttöön?

Ennen kaikkea tarkista, että moottorin kytkin on POIS PÄÄLTÄ. Kytke virtajohto maadoitettuun pistorasiaan. Suorita PRCD-kytkimen testi: paina RESET sytyttääksesi punaisen merkkivalon, paina sitten TEST tarkistaaksesi katkaisun. Sijoita kone noin 1 metrin päähän putken suuaukosta, liitä sopiva työkalu ja ohjausputki. Käytä poljinta moottorin käynnistämiseen ja syöttövipua spiraalin ohjaamiseen.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä aina suojakäsineitä, suojalaseja ja eristäviä kumisaappaita. Älä koskaan käytä konetta ilman ohjausputkea. Varmista, että PRCD-kytkin toimii ennen jokaista käyttöä. Älä koskaan työskentele yksin mahdollisesti vaarallisissa viemäreissä (myrkylliset kaasut). Puhdista ja desinfioi kone jokaisen käytön jälkeen.

Miten vaihdan spiraalirummun?

Irrota laite verkkovirrasta. Aseta kone vakaalle alustalle. Avaa lukituskahva ja työnnä syöttölaitetta eteenpäin. Vedä rumpua eteenpäin akselin suuntaisesti ja irrota se. Aseta uusi rumpu akselille rajoittimeen asti, työnnä sitten sisäosa takaisin ja kiristä kahva. Varmista, että kiristysvipu on lukittuna ja vaakasuorassa asennossa.

Mitä teen, jos kone ei käynnisty?

Tarkista ensin sähkönsyöttö ja vikavirtasuojakytkin (paina RESET). Jos punainen merkkivalo ei syty, testaa PRCD. Jos kaikki on kunnossa, moottori tai poljinkytkin voi olla viallinen. Ota yhteyttä Rothenbergerin asiakaspalveluun ammattilaisen suorittamaa korjausta varten.

Miten puhdistan ja huollan konetta?

Irrota pistoke pistorasiasta. Puhdista sisäosa säännöllisesti ja voitele se. Puhdista ja desinfioi kone ja sen lisävarusteet jokaisen käytön jälkeen. Käytä huoltotuotetta ROWONAL spiraalien suojaamiseen. Kuulalaakerit voidaan tarvittaessa vaihtaa. Anna korjaukset vain ammattitaitoisen henkilöstön tehtäväksi.

Mitä lisävarusteita on saatavilla RODRUM L:lle?

Löydät ohjauskäsineitä (nahkaa tai kumia), ruostesuojatuotetta ROWONAL, ohjausputkia, erotusavaimia ja spiraaleja halkaisijoilla 13, 16 ja 20 mm eri pituuksina. Katso koko luettelo luettelosta tai verkkosivulta www.rothenberger.com.

Miten käytän PRCD-kytkintä?

PRCD-kytkin suojaa sähköiskulta. Ennen jokaista käyttöä: kytke pistoke, paina RESET (punainen merkkivalo syttyy), paina sitten TEST (merkkivalo sammuu). Paina uudelleen RESET saadaksesi laitteen jälleen jännitteiseksi. Jos testi epäonnistuu, älä käytä konetta ja anna se tarkastettavaksi.

Mikä on enimmäistyöalue?

Työalue riippuu spiraalin halkaisijasta: Ø13 mm spiraalilla voit työskennellä enintään 30 m pituudella; Ø16 mm jopa 45 m; Ø20 mm jopa 60 m. Putken sisähalkaisijan tulee olla 70–250 mm käytettävästä spiraalista riippuen.

Miten irrotan työkalun tai spiraalin?

Poista työkalulaatikko telineestä. Käytä mukana toimitettua erotusavainta: työnnä se tähän tarkoitukseen varattuun aukkoon ja irrota työkalu liittimestään. Kiinnittäessäsi paina työkalu paikalleen, kunnes se lukittuu, ja tarkista kunnollinen asettuminen.

Mistä löydän varaosia ja huoltopalvelua?

Rothenbergerin asiakaspalvelukeskukset ovat käytettävissäsi. Voit tilata lisävarusteita ja varaosia erikoisliikkeestäsi tai soittaa huoltopalveluun numeroon +49 (0) 61 95 / 800 - 8200. Katso myös verkkosivusto www.rothenberger.com.

KÄYTTÖOHJE RODRUM L ROTHENBERGER

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 61029 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

3 Leveransens omfang

1 Turvallisuus....103

1.1 Yleiset turvallisuusohjeet 103
1.2 Erikoisturvaohjeet....104
1.3 Muut vaaratekijät 104
1.4 Määräystenmukainen käyttö 105

2 Tekniset tiedot 105

3 Toimitussisältö 105

4 Tyyppikilven sisältämät tiedot 106

5 Verkkoliitäntä 106

5.1 PRCD-kytkimen käyttöönotto....106

6 Laitteen toiminta....107

6.1 Yhteenveto (A) 107
6.2 Kuljettaminen....107
6.2.1 Kantokahvan korkeussäätö (B) 107
6.2.2 Putkenpuhdistuskoneen kuormaaminen (C) 107
6.3 Käyttöönotto 107
6.4 Kytkeminen/ Irroittaminen of työkaluja/keloja (A/D)....108
6.5 Koneen käyttö (E)....108
6.6 Putken tukoksen poistaminen (E) 108
6.7 Kelan palauttaminen putkesta (E)....108
6.8 Käytöstä poistaminen 109
6.9 Kelarummun vaihtaminen (F)....109

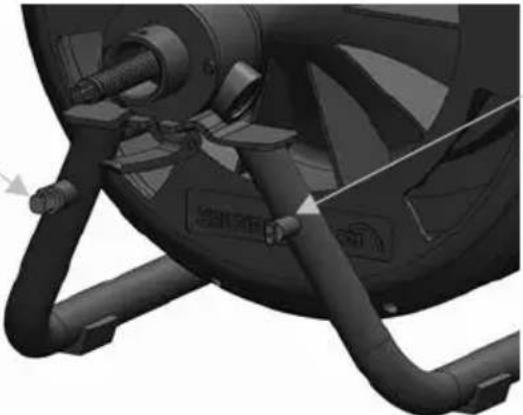

6.10 Työalueen pidentäminen (A)....109

7 Hoito ja huolto....110

7.1 Uusien kelojen lisääminen....110

8 Vianmääritys 110

9 Lisävarusteet....110

10 Asiakaspalvelu....111

11 Kierrätys....111

Dokumentissa käytetyt merkinnät:

Vaara!

Merkki varoittaa loukkaantumisista.

Huom!

Merkki varoittaa esine- ja ympäristövahingoista.

Viittaa toimenpiteisiin

1.1 Yleiset turvallisuusohjeet

HUOMIO! Noudata seuraavia yleisiä turvallisuusohjeita oikosulun, tapaturman ja tulipalon varalta sähkötyökaluja käyttäessäsi.

Lue kaikki ohjeet ennen kuin alat käyttää laitetta. Säilytä turvallisuusohjeet hyvin.

Huolto ja kunnossapito:

1 Säännöllinen puhdistaminen, huolto ja voitelu. Irroita pistoke pistorasiasta ennen laitteen säätöjä, huoltoja ja korjauksia.
2 Anna ainoastaan pätevien ammattilaisten korjata laite. Korjauksessa on käytettävä alkuperäisiä varaosia. Näin varmistat, että laite on aina käyttöturvallisessa kunnossa.

Turvallinen työskentely:

1 Pidä työpiste hyvässä järjestyksessä. Työpisteen epäjärjestys saattaa aiheuttaa vahinkoja.
2 Ota huomioon ympäristön olosuhteet. Älä jätä sähkötyökaluja sateeseen. Älä käytä sähkötyökaluja märässä tai kosteassa paikassa. Huolehdi työpisteen hyvästä valaistuksesta. Älä käytä sähkötyökaluja paikassa, jossa on palo- tai räjähdysvaara.
3 Suojaa itsesi sähköiskun varalta. Vältä koskemasta maadoitettuihin laitteisiin (esim. putket, patterit, sähköliedet, jäähdyttimet).
4 Pidä ulkopuoliset pois työpisteestä. Huolehdi, että ulkopuoliset, erityisesti lapset, eivät pääse käsiksi sähkötyökaluihin ja kaapeleihin.. Pidä heidät pois työpisteestä.
5 Säilytä sähkötyökalut turvallisessa paikassa. Kun sähkötyökalu ei ole käytössä, säilytä se kuivassa paikassa, korkealla tai lukkojen takana poissa lasten ulottuvilta.
6 Älä ylikuormita sähkötyökalua. Asianmukaisella tehoalueella laite toimii parhaiten ja turvallisimmin.
7 Käytä työhön sopivaa sähkötyökalua. Älä tee raskaita töitä tehottomalla laitteella. Älä käytä sähkötyökaluja sellaisiin tarkoituksiin, joihin niitä ei ole suunniteltu. Esimerkiksi: Älä sahaa pyörösahalla oksia äläkä polttopuita.
8 Käytä sopivaa vaatetusta. Älä käytä koruja äläkä sellaisia vaatteita, jotka voivat takertua laitteen liikkuviin osiin. Suosittelemme ulkona työskenneltäessä käyttämään luistamattomia jalkineita. Suojaa pitkä tukka hiusverkolla.
9 Käytä henkilönsuojaimia. Käytä suojalaseja. Käytä hengityssuojainta pölyävässä työssä.
10 Kytke pölyn imulaite toimintaan. Varmista, että pölyn imu- ja talteenottolaite on kytketty toimintaan ja että sitä käytetään oikein, jos sähkötyökalussa sellainen on.
11 Älä käytä tarkoitukseensa sopimatonta sähkökaapelia. Älä irroita pistoketta pistorasiasta johdosta vetämällä. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä kulmilta.
12 Kiinnitä työkappale. Kinnitä työkappale kiristimillä tai ruuvipuristimella. Työskentely on tällöin turvallisempaa.
13 Vältä hankalassa asennossa työskentelyä. Seiso aina tukevasti ja tasapaino säilyttäen.
14 Huolla työkalut hyvin. Pidät terät terävinä ja puhtaina. Työ sujuu silloin paremmin ja turvallisemmin. Noudata voitelusta ja terän vaihtamisesta annettuja ohjeita. Tarkasta sähkölaitteen verkkojohto säännöllisesti. Korjauta viallinen johto huollossa. Tarkasta jatkojohdot säännöllisesti. Vaihda vioittuneet johdot. Pidä kädensijat kuivina ja puhtaina liasta, öljystä ja rasvasta.
15 Vedä virtapistoke irti pistorasiasta. Kun et käytä sähkötyökalua, ennen huoltoa ja (sahan-, poran-, jyrsin-) terän vaihtamisen yhteydessä.
16 Älä jätä avainta laitteeseen. Varmista ennen laitteen käynnistämistä, että avain ja säätötyökalut ovat poissa työstökohdasta.
17 Älä pidä laitetta turhaan käynnissä. Varmista ennen pistokkeen työntämistä pistorasiaan, että kytkin on off-asennossa.
18 Käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkona työskennellessäsi käytä vain sallittua ja käyttötarkoitukseensa sopivaa jatkojohtoa.

19 Ole tarkkaavainen. Työskentele keskittyneesti. Käytä tervettä järkeä. Älä käytä sähkötyökalua, jos et voi keskittyä työhösi.
20 Tarkista sähkötyökalu mahdollisten vikojen varalta. Ennen kuin jatkat sähkötyökalun käyttämistä, tarkista suojalaitteet ja vioittuneet osat. Korjauta viat määräysten mukaiseen kuntoon. Tarkista, että liikkuvat osat toimivat oikein eivätkä juutu kiinni tai vioita muita osia. Sähkötyökalun oikean toiminnan varmistamiseksi tulee kaikkien osien tulee olla kiinnitetty oikein ja ohjeiden mukaisesti.

Korjauta tai vaihda vioittuneet suojalaitteet ja koneenosat huollossa määräysten mukaiseen kuntoon, mikäli käyttöohjeessa ei muuta ohjetta anneta. Anna huollon vaihtaa vikaantunut virtakytkin.

Älä käytä sähkötyökalua, jos sen virtakytkin ei toimi kunnolla.

21 Huomaa. Muiden työkalujen tai tarvikkeiden käyttö saattaa aiheuttaa tapaturmavaaran.
22 Korjauta sähkötyökalu ammattiliikkeessä. Tämä sähkötyökalu on kaikkien turvallisuusmääräysten mukainen. Vain sähköalan ammattilainen saa tehdä korjauksia laitteeseen alkuperäisvaraosia käyttäen; muuten on tapaturmavaara.

1.2 Erikoisturvaohjeet

Käytä puhdistyön aikana (eristäviä) kumisaappaita.

Varmista ennen pistokkeen liittämistä pistorasiaan, että putkenpuhdistuskoneen virtakytkin on asennossa 0 tai OFF.

Pääsääntöisesti noudata sähkölaitteen tyyppikilvessä ilmoitettua verkkojännitettä ja käytä työssäsi suojaletkua ja suojakäsineitä.

Valitse sopiva työkalu tukkeuman ja puhdistettavan putken läpimitan mukaan, muuten työkalu jumittuu tukkeuman kohdalle tai puhdistusjousi ponnahtaa ulos putkesta.

Puhdista tällä laitteella ja sen tarvikkeilla vain viemäreitä. Vahinkojen estämiseksi älä käytä tätä laitetta hormien, kaivojen tms. puhdistamiseen.

Älä muuta työkalun muotoa esimerkiksi hiomalla, muuten saattavat putket ja kaaret vahingoittua. Selvitä putken tukkeuman syy käyttämällä kameraa.

Työskentele ainoastaan asianmukaisten, VDE-määritysten mukaisesti asennettujen sähköjohtojen parissa.

Kelat aivät saa koskaan olla toiminnassa ilman ohjausputkea!

Mekaaninen putken puhdistus on suoritettava aina ylhäältä päin tukoksen suuntaan.

Pidä huoli, että putkien puhdistuksen aikana ei käytetä kyseisen putken vesihanaa. Tässä voi ilmetä tukos!

Putkien puhdistuksen aikana konetta ei saa käyttää ilman valvontaa!

Suojukset: Kaikki pyörivät osat on suojattu suojakannella. Näiden suojakansien poistaminen ja/tai käyttö ilman niitä on ankarasti kielletty!

Turvaa käyttöympäristö (tie, kulkuaukko) siten, että ulkopuoliset henkilöt eivät voi loukkaantua ja että avoimet aukot ja väylät on peitetty.

Ympäristöä tulee valvoa kaasuhälyttimellä myrkyllisten tai räjähtävien kaasujen varalta!

Kone ja sen tarvikkeet on puhdistettava ja desinfioitava jokaisen käytön jälkeen.

Kaikessa työskentelyssä on käytettävä suositeltuja henkilökohtaisia suojavarusteita: suojalaseja, suojakypärä, turvakengät, huomioliivi!

Jokaisen käytön jälkeen tulee pestä ja desinfoida kädet, on olemassa lisääntynyt infektioriski taudinaiheuttajien vuoksi!

1.3 Muut vaaratekijät

Vaikka kaikkia turvallisuusohjeita noudatetaankin, esimerkiksi seuraavat tekijät saattavat silti muodostaa vaaran: Spiraali voi taittua (liian voimakkaasti työnnettäessä muodostaa silmukan), jolloin vaarana on kiinnijuuttuminen.

Jännitteinen spiraali saattaa pompata ulos putkesta \~ tapaturmavaara!

1.4 Määräystenmukainen käyttö

Putkenpuhdistuskoneita saa käyttää vain seuraavankokoisten putkien puhdistamiseen:

13 mm spiraali: 70-100 mm; 16 mm spiraali: 70-125 mm; 20 mm spiraali: 150-250 mm

Putkenpuhdistuskone on tarkoitettu käytettäväksi vain lyhyen aikaa kerrallaan, siksi sitä ei saa käyttää yhtäjaksoisesti yli 15 min.! Äla käytä tuotettaa ohjeiden vastaisesti!

2 Tekniset tiedot

Verkkojännite....230V/ 110V - 50/ 60 Hz

Teho P1/ P2....0,645 kW (50 Hz); 0,690 kW (60 Hz)/ 0,40 kW

Mitat (PxLxK) 700x550x870 mm

Paino (kanssa ∅ 20 mm spiraali) ...... noin 68 kg

Kierre tyyppinen....Ø 13 mm ....Ø 16 mm ....Ø 20 mm

Työalueen putkenläpimitta....70-100 mm....70-125 mm.....150-250 mm

Maksimipituus kierre rummun M ....15 m....15 m....-

Maksimipituus kierre rummun L ....30 m ....30 m ....20 m

Työpituus kork....30 m....45 m....60 m

Kelan nopeus (riippuen putkesta)....n. 5 m/min....n. 6,5 m/min .... n. 8,5 m/min

Pyörimissuunta (Kytkimen asento I)......vasemmalle (rummun edestä katsottuna)

Suojausluokka....I

Kotelointiluokka IP X4

Käyttötapa....S2 15min.

Äänipainetaso ( L_pA )....79 dB (A) | K_pA 3 dB (A)

Äänitehotaso (LWA)....90 dB (A) | KWA 3 dB (A)

Melutaso voi käytön aikana ylittää 85 dB (A). Käytä kuulonsuojaimia!

Arvot mitattu EN 61029-1:2010 mukaan.

Tärinän kokonaisarvo....≤ 2,5 m/s ^2 | K= 1,5m/s ^2

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 61029 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

3 Toimitussisältö

• Peruskone RODRUM M/L
• Ohjausletku
• Käyttöohje
• Työkalupakki (mallista riippuen)

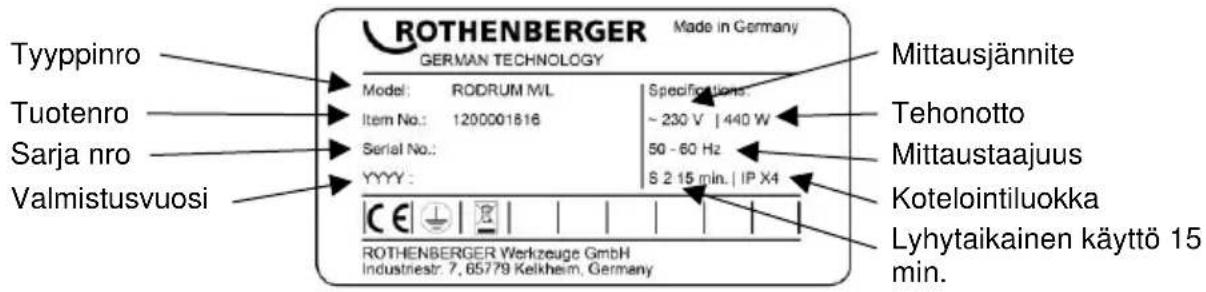

4 Tyyppikilven sisältämät tiedot

5 Verkkoliitäntä

Kytke laite vain yksivaihe-vaihtovirtajärjestelmään ja vain tyyppikilvessä mainittuun verkkojännitteeseen. Kytke laite vain maadoitettuun pistorasiaan. Laitteen eteen on kytkettävä Flvikavirtakytkin, jonka laukaisuvirta on enintään 10 - 30 mA.

Liitäntä: Kytke laite pistorasiaan ja paina RESET-näppäintä:

Laite on käyttövalmis, kun punainen toimintatilaa ilmaiseva merkkivalo on syttynyt. Laite kytkeytyy automaattisesti pois toiminnasta, kun pistoke irroitetaan pistorasiasta tai tulee sähkökatkos.

Toiminnan testaus: Paina TEST-nuppia: Laite kytkeytyy pois päältä. Paina RESET näppäintä: Laite on käyttövalmis, kun punainen toimintatilaa ilmaiseva merkkivalo on syttynyt.

Testaa toiminta joka kerta ennen laitteen käyttöä. Jos testi epäonnistuu useamman kerran, vie laite huoltoon.

Huomaa, että tämä laite ei voi korvata normaaleja työturvallisuustoimia. Sähkölaitteita asianmukaisesti käyttämällä vältät hengenvaaran.

Hengenvaaralliselta sähköiskulta suojautuminen. Vikavirrat havaitaan sekunnin murto-osassa. Virransyöttö katkaistaan heti. Ihmisille ja eläimille aiheutuva vaara pienenee merkittävästi.

– Tätä sähkölaitetta ei saa käyttää ilman mukana toimitettavaa vikavirtakytkintä.
– Pistokkeen ja liitäntäjohdon saa vaihtaa vain sähkötyökalun valmistaja tai valtuutettu huolto.
– Suojaa sähkötyökalut ja työpisteessä olevat ihmiset vedeltä.

Älä koske spiraalirummun koloihin putkenpuhdistuskonetta käyttäessäsi. Tapaturmavaara!

5.1 PRCD-kytkimen käyttöönotto

Vain vaihtovirta! Huomaa verkkojännite!

Suorita joka kerta ennen laitteen käyttöönottoa seuraava testi PRCD-kytkimellä:

1. Liitä PRCD-kytkimen pistoke pistorasiaan.
2. Paina RESET. Näytössä palaa PUNAINEN (ON).
3. Vedä pistoke pistorasiasta. Näyttö sammuu.
4. Toista vaiheet 1 ja 2.
5. Paina TEST. Punainen näyttö sammuu.
6. Kytke laite päälle painamalla RESET. PUNAINEN merkkivalo palaa.

Tämä suojavaruste suojaa liitetyn laitteen aiheuttamia vikoja vastaan, mutta ei sitä edeltävän laitteiston vioilta.

6.1 Yhteenveto (A)

1	Ohjausputki	6	Työkalu laatikot
2	Vipu	7	Lukituspultti
3	Syöttöyksikkö	8	Virtajohto PRCD:llä
4	Jalkakytkin	9	Kytkennät (vasemmalla: 20 mm 4-kanta; oikealla 16 mm T-uramutteri)
5	Rumpu

6.2 Kuljettaminen

6.2.1 Kantokahvan korkeussäätö (B)

→ Avaa molemmat lukituspultit ja lukitse ne kääntämällä niitä 90°.

Avaamisen aikana pidä kahva samassa asennossa.

→ Valitse sopiva kahvan korkeus. Valittavissa on neljä kahvan korkeutta käyttötilanteiden mukaan. Kahvan alin asento on tarkoitettu laitteen ajoneuvossa kuljettamista varten.

→ Käännä molemmat lukituspultit takaisin lukitusasentoon.

Varmista, että molemmat lukituspultit lukkiutuvat kuuluvasti. Tarvittaessa tarkista tämä kevyesti työntämällä.

6.2.2 Putkenpuhdistuskoneen kuormaaminen (C)

→ Aseta putkenpuhdistuskone ajoneuvon kuormausalueelle takaperin.

→ Säädä kädensijan korkeus kohdan 6.2.1 mukaisesti.

→ Kallista putkenpuhdistuskone ajoneuvon tavaratilaan kuljetuspyörän avulla.

→ Nosta putkenpuhdistuskonetta kaksin käsin ja työnnä se kokonaan tavaratilaan.

Varo selkääsi, kun nostat putkenpuhdistuskonetta. Kyykisty ensin ja nosta konetta kaksin käsin vasta sitten tai pyydä toinen henkilö avuksesi konetta nostamaan.

→ Sijoita putkenpuhdistuskone ajoneuvoon siten, että se ei pääse ajon aikana liikkumaan.

Älä kuljeta putkenpuhdistuskonetta makaavassa asennossa!

→ Sijoita koneen kaapelit kuljetukseen soveltuvalla tavalla.

6.3 Käyttöönotto

Konetta saa käyttää ainoastaan koulutettu ja aukrtorisoitu henkilökunta!

→ Sähköasennukset tulee tarkistaa työpaikalla.

→ Jalkakytkin tulee asettaa siten, että se on saavutettavissa helposti ja kaikki hallintalaitteet ovat helposti käytettävissä.

→ Työnnä ohjausputki kelan yli syöttökoteloon saakka ja kiinnitä kiinnittimellä.

→ Liitä virtajohto sopivaan virtalähteeseen.

Tarkista, että moottorin kytkin on "AUS (OFF)"-asennossa! Älä käytä putkenpuhdistuskonetta ilman jalkakytkintä äläkä ilman ohjausletkua!

6.4 Kytkeminen/ Irroittaminen of työkaluja/keloja (A/D)

→ Ota työkalulaukku pidikkeestään (ks. kuva D).
→ Valitse käyttökohteeseen sopiva työkalu.
Kytkeminen:

→ Työnnä työkalut/kelat kunnes ne napsahtavat ja tarkista, että se on kunnolla kiinni. Irroittaminen:

→ Työnnä jakoavain reikään ja työnnä työkalut/kelat sivuttain kunnes ne napsahtavat.

6.5 Koneen käyttö (E)

Putkenpuhdistuskonetta saa käyttää ainoastaan noudattaen kaikkia ihmisiin ja koneeseen liittyviä turvallisuusohjeita!

Kelan syöttäminen putkeen:

→ Koneen tulee olla noin 1 m etäisyydellä puhdistettavan putken suuaukosta.
→ Yhdistä sopivalla työkalulla. (kpl 6.4). Valitse työkalu likatyypin mukaan. Varmista sopivuus!
Ennen työn jatkamista, pue suojakäsineet! Älä käytä putkenpuhdistuskonetta ilman koneen mukana toimitettavaa ohjausletkua!
→ Käynnistä kone moottorin kytkimestä (kytkin asentoon I).
→ Pidä kelaa ohjausputkella ja käynnistä moottori jalkakytkimellä.
→ Kelaa syötetään portaattomasti (eteenpäin, neutraali, taaksepäin) painamalla syöttökahvaa.

6.6 Putken tukoksen poistaminen (E)

Kelan tulee porautua itse tukokseen, eikä sitä tule painaa.

→ Jos vastapaine (tukos) on huomattava ja kela jää jännitykseen, aseta syöttökahva asentoon "neutraali" (kela kääntyy paikallaan) ja paina sitä tukosta vasten.
→ Jos kela on tunkeutunut niin syvälle putkeen, että jouset ovat väljät, aseta käsivipu uudelleen syöttöputkeen.
→ Toista prosessi, kunnes tukos on poistettu.
Suuremmalla rasitteella kelan painetta (tunnistettavissa siitä, että ohjausputki pistää vastaan) lievitetään syöttökahvalla tarvittaessa käytä paluuvirtausta! Ota paine jalkakytkimeltä!

6.7 Kelan palauttaminen putkesta (E)

→ Aseta syöttökahva tukoksen poistamisen jälkeen "taaksepäin"-asentoon vetääksesi kelat takaisin rumpuun.
Tarkista, että kela palaa putkesta ilman suuria ponnistuksia. Jos palautus ei onnistu helposti, päästä kelaa hieman lyhyeltä matkaa takaisin putkeen. Älä vedä kelaa takaisin väkivalloin.
→ Kelan takaisin vedon aikana työnnä vesiletku putken aukkoon ja huuhtele vedellä likaantuneet kelat. Täten tulee myös puhdistettu putki huuhdeltua.
→ Jos kytketty työkalu on vielä näkyvissä, vapauta syöttökahva, sammuta moottori jalkakytkimellä ja moottorin kytkimellä poistaaksesi työkalun ja syöttöputken.
→ Käynnistä moottori uudelleen ja vedä kela takaisin, kunnes se työntyy noin 20cm syötöstä.

! Keloja ei saa vetää kokonaan takaisin rumpuun! Jumiutuneen työkalun irroittamista varten saa pyörimissuunnan (kytkimen asento II) vaihtaa vain vähäksi aikaa.

6.8 Käytöstä poistaminen

→ Sammuta kone painamlalla moottorin kytkintä ja irroittamalla virtajohto.
→ Poista ohjausputki laitteesta.
→ Tyhjennä vesi spiraalirummusta asettamalla rumpu aukot alaspäin. Puhdista rumpu tarvitta-essa vesiletkulla.

6.9 Kelarummun vaihtaminen (F)

Suorita kelarummun vaihto ainoastaan jännitteettömään laitteeseen!

→ Varmista, että putkenpuhdistuskone on tasaisella ja tukevalla alustalla.
→ Löysää kirstinkahva. Siirrä syöttö eteen. Samalla lukitse rumpu toisella kädellä koneen runkoon.
→ Vedä kelarumpu akselin suunnassa eteenpäin ja poista.

Koska spiraalirumpu on painava, tartu siihen kaksin käsin. Siten estät sen putoamisen jaloillesi.

→ Työnnä uusi spiraalirumpu akselille koneen runkoon akselin suunnassa ja vasteeseen saakka.
→ Työnnä syöttö takaisin ja kiinnitä kirstyskahvalla.

Huomioi, että suljet vivun riittävän suurta voimaa käyttäen ja että vipu on lopuksi mahdollisimman vaakasuorassa asennossa.

Kiristinvivun suunnan säätämistä varten kiristinkahvassa on säätökierre. Kierteen punainen piste osoittaa, milloin kierre on liian vähän peitossa. Sormimutterin tulee kiristettäessä olla säädetty niin, että punainen piste peittyy, muuten kierre saattaa vahingoittua.

Tarkista, että kaikki osat ovat puhtaita ja riittävästi rasvattuja!

Tarkista syötön oikea asento!

6.10 Työalueen pidentäminen (A)

→ Aja spiraali kokonaan putkeen.
→ Irroita spiraali liitoskappaleen takaosasta.
→ Kiinnitä spiraali rungossa edessä olevaan liitäntään.

Vasemmalla:

20 mm 4-kantaliitäntä

Oikealla: 16 mm T-uramutterikytkentä 13 mm - 16 mm spiraalille

→ Vaihda kohdan 6.9 mukaisesti tyhjä spiraalirumpu rumpuun, johon on asennettu vastaavanlainen spiraali.
→ Pura spiraalia rungosta ja liitä se spiraalirummun spiraaliin.
→ Säilyttämistä varten toimi päinvastaisessa järjestyksessä.

7 Hoito ja huolto

Irrota virtapistoke ennen jokaista huoltoa ja kunnossapitoa!

Kone on syöttöön saakka huoltovapaa.

Puhdista ja rasvaa syöttö säännöllisesti ja tarkasta vaurioiden varalta. Tarvittaessa laakerit voidaan vaihtaa.

Konetta tulee käsitellä varoen ja puhdistaa säännöllisesti.

Jokaisen käytön jälkeen tulee kelat ja laite puhdistaa ja laittaa säilöön. Suosittelemme siihen erityistä "ROWONAL"-hoitoainettamme.

Ainoastaan koulutetut ammattilaiset saavat suorittaa kaikki huolto-, kunnossapito- ja korjaustyöt!

7.1 Uusien kelojen lisääminen

→ Aja spiraali syötön avulla kokonaan rummulta ja avaa kytkin.
→ Yhdistä uusi spiraali liitoskappaleen avulla ja aja spiraalia sisään n. 30 cm.

8 Vianmääritys

Ongelma	Mahdollinen syy	Ratkaisu
Kone ei käynnisty	Ei virtalähdettä	Tarkista verkkojännite
	Moottorivika	Käänny asiakaspalvelun puoleen
	PRCD pois päältä	Paina RESET-nappulaa (PRCD)
	Vika jalkakytkimessä / paineilmaletkussa	Käänny asiakaspalvelun puoleen
Ei syöttöä	Syötön laakerivika	Käänny asiakaspalvelun puoleen
	Kelavika	Vaihda kela

9 Lisävarusteet

Lisävarusteen nimi	ROTHENBERGER-osanumero
Ohjaushansikas vasen, nahka	72120
Ohjaushansikas oikea, nahka	72121
Ohjaushansikas pari, kumia	1500000439
ROWONAL -ruosteenpoistoaine (5 l)	72140
ROWONAL -kelaspray (0,2 l)	72142
Ohjausputki	1000001850
Jakoavain	72100
Kela 13 mm x 15 m, sis. johdin	1500002271
Kela 16 mm x 15 m, sis. johdin	72918
Kela 20 mm x 15 m, sis. johdin	1500002268
Muut tarvikkeet	www.rothenberger.com

10 Asiakaspalvelu

ROTHENBERGER-asiakaspalvelu palvelee teitä eri toimipaikoissa (katso tiedot katalogista tai internetistä) ja samoja yhteystietoja käyttäen käytettävissänne on myös varaosia- sekä huoltopalvelu. Voitte tilata lisävarusteita ja varaosia paikalliselta jälleenmyyjältä tai asiakaspalvelunumerostamme:

Puhelin: +49 (0) 61 95 / 800 - 8200

Faksi: +49 (0) 61 95 / 800 - 7491

Koneessa on osia, jotka voidaan toimittaa uusiokäyttöön. Tätä varten on hyväksynnän ja sertifikaatin saaneita kierrätysyrityksiä. Uusiokäyttöön soveltumattomien osien (esim. elektroniikkaromu) ympäristöystävällisistä jätehuoltomahdollisuuksista saat tietoa paikallisilta jätehuoltoviranomaisilta.

Koskee vain EU-maita:

Älä heitä sähkötyökaluja sekajätteisiin! Eurooppalaisen sähkö- ja elektroniikkaromusta annetun direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen uudelleenkäyttöä varten.

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardomisasiakirjojen vaatimusten mukainen.

DEKLARACJA ZGODNOŚCI EU
