Produkttyp	Rörrensningsmaskin
Märke	Rothenberger
Modell	RODRUM L
Mått (L x B x H)	700 x 550 x 870 mm
Vikt (med spiral Ø20 mm)	Ca. 68 kg
Elanslutning	230 V / 110 V ~ 50/60 Hz
Märkeffekt P1/P2	0,645 kW (50 Hz) / 0,690 kW (60 Hz) / 0,40 kW
Spiraltyper	Ø 13 mm, Ø 16 mm, Ø 20 mm
Arbetsområde (rördiameter)	70-100 mm (Ø13), 70-125 mm (Ø16), 150-250 mm (Ø20)
Max. spiralängd per trumma	30 m (Ø13), 30 m (Ø16), 20 m (Ø20)
Maximal arbetslängd	30 m (Ø13), 45 m (Ø16), 60 m (Ø20)
Spiralhastighet	Ca. 5 m/min (Ø13), 6,5 m/min (Ø16), 8,5 m/min (Ø20)
Skyddsklass	I
Skyddsindex	IP X4
Ljudtrycksnivå (LpA)	79 dB(A) | KpA 3 dB(A)
Ljudeffektsnivå (LWA)	90 dB(A) | KWA 3 dB(A)
Totalt vibrationsvärde	≤ 2,5 m/s² | K=1,5 m/s²
Inbyggd säkerhetsanordning	PRCD-strömbrytare (jordfelsbrytare)
Manövrering	Pedalkontroll och frammatningsspak
Avtagbar trumma	Ja
Medföljande tillbehör	Styrrör, verktygslåda, separationsnyckel
Underhåll	Regelbunden rengöring och smörjning av insatsen; använd ROWONAL
Drift	Korttidsdrift max. 15 min (S2 15 min)

Vanliga frågor - RODRUM L ROTHENBERGER

Hur startar jag maskinen RODRUM L?

Innan du börjar, kontrollera att motorströmbrytaren står i AV-läge. Anslut strömkontakten till ett jordat eluttag. Utför testet av PRCD-strömbrytaren: tryck på RESET för att tända den röda lampan, och tryck sedan på TEST för att kontrollera brytning. Placera maskinen ca 1 m från rörets öppning, anslut lämpligt verktyg och styrröret. Använd pedalen för att starta motorn och frammatningsspaken för att styra spiralen.

Vilka är de viktiga säkerhetsföreskrifterna?

Använd alltid skyddshandskar, skyddsglasögon och isolerande gummistövlar. Använd aldrig maskinen utan styrröret. Se till att PRCD-strömbrytaren fungerar före varje användning. Arbeta aldrig ensam på potentiellt farliga rör (giftiga gaser). Rengör och desinficera maskinen efter varje användning.

Hur byter jag spiraltrumman?

Koppla bort apparaten. Placera maskinen på en stabil yta. Lås upp låshandtaget och ta bort frammatningsanordningen framåt. Dra trumman framåt i axelriktningen och ta bort den. Sätt den nya trumman på axeln tills den tar stopp, tryck sedan tillbaka insatsen och dra åt handtaget. Kontrollera att spännspaken är ordentligt låst och i horisontellt läge.

Vad gör jag om maskinen inte startar?

Kontrollera först elanslutningen och jordfelsbrytaren (tryck på RESET). Om den röda lampan inte tänds, testa PRCD. Om allt är korrekt kan motorn eller pedalkontakten vara defekt. Kontakta Rothenbergers kundtjänst för reparation av en kvalificerad fackman.

Hur rengör och underhåller jag maskinen?

Koppla bort nätkontakten. Rengör och smörj insatsen regelbundet. Efter varje användning, rengör och desinficera maskinen och dess tillbehör. Använd underhållsprodukten ROWONAL för att skydda spiralerna. Kullagren kan bytas vid behov. Låt all reparation utföras av kvalificerad personal.

Vilka tillbehör finns till RODRUM L?

Du kan hitta styrhandskar (läder eller gummi), rostskyddsmedlet ROWONAL, styrrör, separationsnycklar och spiraler med diametrar 13, 16 och 20 mm i olika längder. Se katalogen eller webbplatsen www.rothenberger.com för fullständig lista.

Hur använder jag PRCD-strömbrytaren?

PRCD-strömbrytaren skyddar mot elolyckor. Före varje användning: anslut kontakten, tryck på RESET (röd lampa tänds), tryck sedan på TEST (lampan släcks). Tryck på RESET igen för att återställa strömmen. Om testet misslyckas, använd inte maskinen och låt den kontrolleras.

Vad är det maximala arbetsområdet?

Arbetsområdet beror på spiralens diameter: med spiral Ø13 mm kan du arbeta upp till 30 m längd; Ø16 mm upp till 45 m; Ø20 mm upp till 60 m. Rörets innerdiameter måste vara mellan 70 och 250 mm beroende på använd spiral.

Hur kopplar jag bort verktyget eller spiralen?

Ta bort verktygslådan från hållaren. Använd den medföljande separationsnyckeln: sätt in den i avsett hål och separera verktyget från dess koppling. För att ansluta, för in verktyget tills det låses och kontrollera att det sitter ordentligt.

Var hittar jag reservdelar och eftermarknadsservice?

Rothenbergers kundservicecenter finns tillgängliga för att hjälpa dig. Du kan beställa tillbehör och reservdelar från din auktoriserade återförsäljare eller ringa eftermarknadsservice på +49 (0) 61 95 / 800 - 8200. Besök även webbplatsen www.rothenberger.com.

BRUKSANVISNING RODRUM L ROTHENBERGER

3 Leveringsomvang....56

1 Anvisningar om säkerhet 83

1.1 Allmänna säkerhetsanvisningar 83
1.2 Speciella säkerhetsanvisningar 84
1.3 Resterande risker....84
1.4 Föreskriven användning 85

2 Teknisk data....85

3 Leveransomfång 85

4 Märkskyltsbeskrivning 86

5 Nätanslutning....86

5.1 Igångkörning av PRCD 86

6 Funktion hos enheten....87

6.1 Översikt (A) 87
6.2 Transport....87
6.2.1 Höjdjustering av transporthandtaget (B)......87
6.2.2 Lastning av rörrengöringsmaskinen (C) 87
6.3 Idrifttagning....87
6.4 Till-/Frånkoppling av verktyg/spiral (A/D) 88
6.5 Användning (E)....88
6.6 Eliminering av rörblockering (E)....88
6.7 Hämtning av spiralen från röret (E) 88
6.8 Urdrifttagning....89
6.9 Byta ut spiraltrumman (F) 89

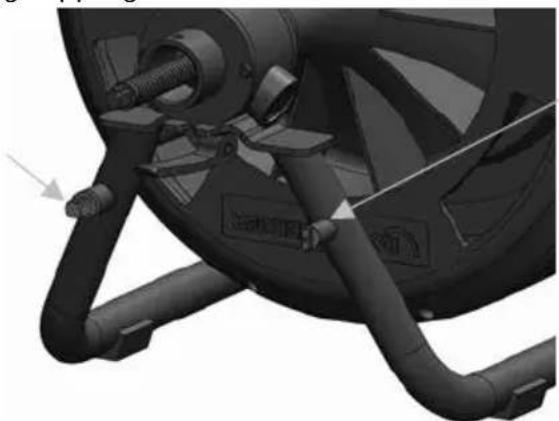

6.10 Förlänga arbetsområdet (A)......89

7 Skötsel och underhåll....90

7.1 Isättning av ny spiral....90

8 Felsökning....90

9 Tillbehör 90

10 Kundservice....91

11 Avfallshantering....91

Symboler i detta dokument:

Fara!

Denna symbol varnar för personskador.

OBS!

Denna symbol varnar för skador på material eller miljö.

Uppmaning till handlande

1.1 Allmänna säkerhetsanvisningar

WARNING! När du använder elverktyg ska följande grundläggande säkerhetsåtgärder följas för att skydda mot elektriska stötar, personskador och brand.

Läs alla dessa anvisningar innan du använder detta verktyg och förvara dem på ett säkert ställe.

Underhåll och reparation:

1 Regelbunden rengöring, underhåll och smörjning. Dra ut kontakten innan justering, underhåll eller reparationer utförs.
2 Låt apparaten enbart repareras av kvalificerad fackpersonal som endast använder originalreservdelar. Därmed säkerställs att apparatens säkerhet bibehålls.

Arbeta säkert:

1 Håll din arbetsplats ren. Avfall och kringliggande delar kan orsaka olyckor.
2 Tänk på miljöfaktorerna. Ställ inte ut elverktyg i regn. Använd inte elektriska verktyg i fuktiga eller våta miljöer. Sörj för god belysning av arbetsytan. Använd inte elverktyg där brand- eller explosionsrisk föreligger.
3 Skydda dig mot elektriska stötar. Undvik kroppskontakt med jordade ytor (t.ex. rör, radiatorer, spisar, kylskåp).
4 Håll obehöriga borta. Låt inga andra personer, särskilt inte barn, komma i kontakt med elverktyget eller sladden. Håll dem borta från arbetsområdet.
5 Förvara elektriska verktyg på ett säkert sätt. Oanvända elverktyg bör förvaras på en torr, hög eller låst plats, utom räckhåll för barn.
6 Överbelasta inte dina elverktyg. Gör jobbet bättre och säkrare i angivet driftsområde.
7 Använd rätt elverktyg. Använd inte maskiner med låga prestanda för tungt arbete. Använd inte verktyget för andra ändamål än de avsedda. Använd till exempel ingen cirkelsåg för att såga stockar och kubbar.
8 Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken, de kan fastna i rörliga delar. När du arbetar utomhus är halkfria skor att rekommendera. Använd hårnät om du har långt hår.
9 Använd skyddsutrustning. Använd skyddsglasögon. Använd dammskyddsmask vid dammigt arbete.
10 Stäng av dammsugs-funktionen. Om det finns anslutningar för dammutsug och damminsamlingsenhet, se till att de är anslutna och används på rätt sätt.
11 Använd inte kabeln för andra ändamål än de avsedda. Använd inte kabeln för att dra ut kontakten ur vägguttaget. Håll sladden borta från värme, olja och skarpa kanter.
12 Säkra verktyget. Använd skruvtving eller skruvstäd för att hålla fast arbetsstycket. Det är säkrare än att använda handen.
13 Undvik dålig kroppshållning. Se till att du står stadigt och behåller balansen vid alla tillfällen.
14 Underhåll verktygen med omsorg. Håll skärverktyg vassa och rena för bättre och säkrare arbete. Följ instruktionerna för smörjning och verktygsbyte Kontrollera regelbundet sladden till verktyget och få den utbytt av en fackman om den är skadad. Kontrollera förlängningssladdarna med jämna mellanrum och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från fett och olja.
15 Dra ut stickkontakten ur eluttaget. När du inte använder elverktyget, före service och vid byte av verktyg såsom knivar, bits, blad.
16 Sätt inte in några skiftnycklar. Kontrollera att nyckeln och monteringsverktyget är borttagna innan du slår på apparaten.
17 Undvika oavsiktlig start. Se till att strömbrytaren är avstängd när du sätter i kontakten i uttaget.
18 Använd skyddsmarkerad förlängningssladd för utomhusbruk. Användning utomhus får endast ske med för avseendet godkänd och skyddsmärkt förlängningssladd.

19 Använd skyddsutrustning. Var försiktig med vad du gör. Använd ditt sunda fömuft i arbetet. Använd inte elverktyget när du är trött.
20 Kontrollera att maskinen inte är skadad. Innan fortsatt användning av verktyget måste säkerhetsanordningar eller eventuella skadade delar noggrant undersökas för rätt handhavande och funktion. Kontrollera att de rörliga delarna fungerar och inte har fastnat eller att några delar är skadade. Alla delar måste vara korrekt installerade och uppfylla alla krav för att säkerställa korrekt drift av verktyget.

Skadad säkerhetsutrustning och skadade delar måste repareras eller bytas ut av en auktoriserad serviceverkstad, om inte annat anges i bruksanvisningen. En skadad strömbrytare får endast bytas ut av en auktoriserad serviceverkstad.

Använd inte elverktyg där strömbrytaren inte kan slås på och av.

21 Varning. Användning av andra verktyg och tillbehör kan leda till skador för dig.
22 Låt verktyget endast repareras av en behörig elektriker. Detta elverktyg uppfyller gällande säkerhetsföreskrifter. Reparationer får endast utföras av en behörig elektriker med hjälp av originalreservdelar, annars kan användaren riskera att råka ut för olyckor.

1.2 Speciella säkerhetsanvisningar

Bär gummistövlar vid rengöringsarbete (isolering.

Innan du sätter in kontakten i eluttaget är det viktigt att du kontrollerar att apparatens strömbrytare står i läge 0 eller AUS.

Kontrollera att nätspänningen stämmer innan du använder några elektriska apparater och arbeta alltid med skyddsslang och skyddshandskar.

Välj rätt verktyg med avseende på blockeringen och vilken diameter röret som ska rengöras för att undvika att verktyget fastnar i stoppet samt för att undvika utstötning av spiralen ur röret.

Använd denna maskin och dess tillbehör endast för att rengöra avloppsrör för att undvika skador (inga skorstenar, brunnar, etc.).

Modifiera inga verktyg genom slipning eller liknande, det kan leda till skador på rören/rörbågarna. Använd ett kamerasystem för att fastställa orsaken till stoppet i röret.

Arbeta alltid på ett korrekt sätt och enligt VDE-föreskrifter vid arbete på elektriska ledningar.

Spiralen får aldrig köras utan styrslangen!

Mekanisk rörrengöring ska alltid utföras från ovansidan mot stoppet.

Var noga med att undvika att vattenkranar leds till det behandlade röret under rörrengöringen. Annars kan stopp inträffa!

Lämna aldrig maskinen utan uppsikt under rörrengöringen!

Skyddskåpor: Alla roterande delar är säkrade med skyddskåpor. Borttagning och/eller drift utan skyddskåpor är strängt förbjudet!

Säkra platsen för användning (gata, schakt) så att inga åskådare blir skadade och täck öppna brunnar eller hål.

Kontrollera testmiljön med en gasdetektor för förekomst av giftiga eller explosiva gaser!

Desinficera och rengör maskinen och dess tillbehör efter varje användning.

Vid allt arbete ska rekommenderad personlig skyddsutrustning användas: Skyddsglasögon, hjälm, skyddsskor, säkerhetsväst!

Kontrollera att händerna är rena och desinficerade efter varje användning, det finns en ökad risk för infektion av patogener!

1.3 Resterande risker

Trots att alla säkerhetsanvisningar följts finns t.ex. följande kvarstående risker: Spiralen kan rulla över (vid för stor arbetsbåge kan den bilda en ögla) vilket innebär klämrisk. Spiralen kan under spänning hoppa loss från röret \~ risk för skada!

1.4 Föreskriven användning

Rörrenmaskiner får bara användas för rengöring av rör med följande diameter:

13 mm spiral: 70-100 mm; 16 mm spiral: 70-125 mm; 20 mm spiral: 150-250 mm

Rörrengöringsmaskiner är konstruerade endast för korttidsdrift och får endast vara i drift max. 15 min! Maskinen får endast användas för angiven tillämpning!

2 Teknisk data

Spänning 230V/110V-50/60 Hz

Effekt P1/ P2....0,645 kW (50 Hz); 0,690 kW (60 Hz)/ 0,40 kW

Mått (Ixbxh)....700x550x870 mm

Vikt (med ∅ 20 mm spiral) ......ca. 68 kg

Spiraltyp ....∅ 13 mm ....∅ 16 mm ....∅ 20 mm

Arbetsområde, rördiameter ....70-100 mm....70-125 mm.....150-250 mm

Max. spirallängd i trumman M....15 m....15 m....-

Max. spirallängd i trumman L....30 m....30 m....20 m

Max arbetslängd ....30 m....45 m....60 m

Spiralens hastighet

(beroende på rörets förlopp) ......ca. 5 m/min ......ca. 6,5 m/min... ca. 8,5 m/min

Rotationsriktning (växlingsläge I) ......vänster (sett framifrån av trumman)

Skyddsklass....I

Skyddstyp....IP X4

Driftläge S2 15min.

Ljudtrycksnivå ( L_pA )....79 dB (A) | K_pA 3 dB (A)

Ljudeffektnivå (LWA)....90 dB (A) | KWA 3 dB (A)

Ljudtrycksnivån kan vara högre än 85 dB (A) när man arbetar med produkten. Använd hörselskydd! Mätvärdena har uppmätts enligt EN 61029-1:2010.

Totalvärde vibration ....≤ 2,5 m/s ^2 | K= 1,5m/s ^2

• Basmaskin RODRUM M/L
• Styrslang
• Bruksanvisning
• Verktygsväska (beroende på version)

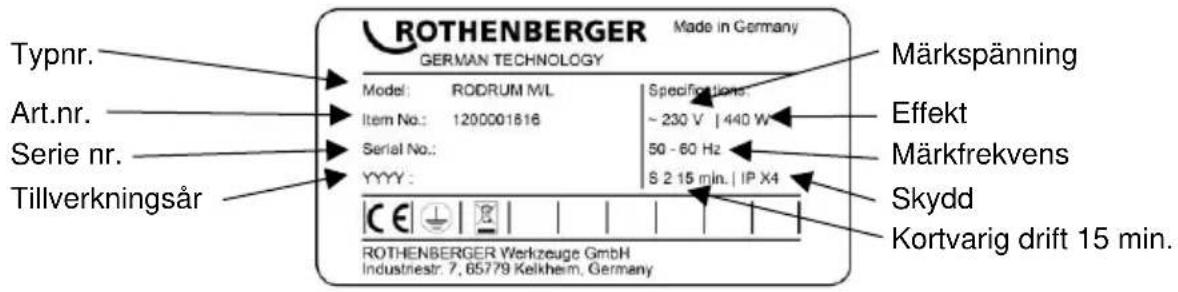

4 Märkskyltsbeskrivning

5 Nätanslutning

Får endast anslutas till en-fas växelström, och endast till spänningen som anges på typskylten. Anslut bara till ett jordat uttag. Maskinen får endast användas med jordfelsbrytare på maximalt 10 - 30 mA.

Anslutning: Anslut utrustningen till ett uttag och tryck på den „RESET“-knappen:

Efter att den röda funktionsknappen har tänts är apparaten driftsklar. Enheten stängs av automatiskt efter varje elnätsbrott eller fel.

Funktionstest: tryck på den „TEST“-knappen: Enheten stängs av. Tryck på “RESET”- knappen: Efter att den röda funktionsknappen har tänts är apparaten driftsklar.

Utför ett funktionstest före varje användning. Vid upprepade fel bör den anslutna enheten kontrolleras.

Observera att denna anordning inte kan ersätta grundläggande säkerhetsåtgärder. För att förhindra livsfara måste du alltid säkerställa korrekt användning av elektriska apparater.

Tillförlitliga personskydd mot farliga elektriska stötar. Felströmmar kan upptäckas på bråkdelars sekunder och bryta strömförsörjningen omedelbart. Risken för människor och djur är mycket begränsad.

• Elverktyget får inte användas utan den medföljande jordfelsbrytaren.
• Byte av kontakt eller nätsladden måste alltid utföras av tillverkaren av verktyget eller dess servicecenter.
• Använd inget vatten nära verktyget eller elektriska delar i arbetsområdet.

Ta aldrig tag i spiraltrummans fördjupningar under driften av rörrengöringsmaskinen – risk för skador!

5.1 Igångkörning av PRCD

Endast för växelström! Observera nätspänningen!

Kör före varje användning av enheten följande testprocedur på jordfelsbrytaren:

1. Anslut kontakten på jordfelsbrytaren med uttaget.
2. Tryck på RESET. Displayen växlar till RÖD (PÅ).
3. Dra ut kontakten ur vägguttaget. Displayen stängs av.
4. Upprepa 1 och 2.
5. Tryck på TEST. Den röda displayen stängs av.
6. Tryck på RESET för att slå på enheten (RÖD).

Detta skydd skyddar mot fel i den anslutna enheten, inte mot dem i det tidigare systemet.

6 Funktion hos enheten

6.1 Översikt (A)

1	Styrslang	6	Verktygsväska
2	Spak	7	Låsbultar
3	Matningsenhet	8	Nätkabel med PRCD
4	Fotpedal	9	Kopplingar (vänster: 20 mm 4-kant; höger 16 mm T-spår)
5	Trumma

6.2 Transport

6.2.1 Höjdjustering av transporthandtaget (B)

→ Öppna båda låsbultarna och lås dem genom att vrida 90°.

Håll handtaget på plats vid öppning.

→ Välj lämplig grepphöjd. Beroende på användningsområde finns det fyra valbara handtagsinställningar. Den lägsta handtagspositionen är inställningen för transport i fordonet.

→ Vrid båda låsbultarna tillbaka till det lästa läget.

! Kontrollera att båda låsbultarna hakar i ordentligt, kontrollera eventuellt genom att skjuta lätt.

6.2.2 Lastning av rörrengöringsmaskinen (C)

→ Ställ in rörrengöringsmaskinen baklänges i lastutrymmet på fordonet.

→ Välj lämplig handtagshöjd enligt 6.2.1.

→ Luta rörrengöringsmaskinen med transporthjul på fordonets lastyta.

→ Lyft rörrengöringsmaskinen med båda händerna och skjut in den helt på lastytan.

Använd en ryggvänlig teknik vid lyftning av rörrengöringsmaskinen, gör till exempel ett tvåhandslyft genom att först böja på knäna.

→ Ställ rörrengöringsmaskinen på ett sådant sätt i fordonet att den inte kan glida iväg under färden.

! Transportera aldrig rörrengöringsmaskinen liggande!

→ Placera kablarna på ett sätt som lämpar sig för transport.

6.3 Idrifttagning

Rörrengöringsmaskinen får endast användas av utbildad och behörig personal!

→ Kontrollera elinstallationen på arbetsplatsen.

→ Placera fotpedalen så att den är lättillgänglig och att alla reglage är enkla att använda.

→ Skjut styrslangen över spiralen till stoppet till matningshuset och fäst den med snäppfästet.

→ Anslut nätsladden till lämplig strömförsörjning.

Se till att motorbrytaren står i läge "AV"! Använd aldrig rörrengöringsmaskinen utan fotpedal och styrslang!

6.4 Till-/Frånkoppling av verktyg/spiral (A/D)

→ Ta bort verktygslådan från hållaren (se figur D).
→ Välj lämpligt verktyg för användning.

Tillkoppling:

→ Skjut verktyget/spiralen på kopplingen tills det/den hakar i och kontrollera att det sitter fast ordentligt.

Fränkoppling:

→ Skjut in nyckeln i hålet och tryck verktyget/spiralen åt sidan av kopplingen.

6.5 Användning (E)

Rörrengöringsmaskinen får endast användas i enlighet med alla instruktioner för säkerhet för människa och maskin!

Återdragning av spiralen i röret:

→ Ställ maskinen på ett avständ av ca 1 m vid mynningen av det rör som skall rengöras.
→ Ta fram ett lämpligt verktyg att koppla på (s. 6.4). Välj verktyg beroende på typen av förorening. Se till att det sitter fast ordentligt!

Sätt på skyddshandskar innan du fortsätter! Använd aldrig rörrengöringsmaskinen utan medföljande styrslang!

→ Slå på maskinen så den är driftsklar vid motorbrytaren (växlingsläge I).
→ Hållen spiralen med styrslangen i handen och slå på motorn på fotpedalen.
→ Reglera frammatningssteget steglöst genom att trycka ner matningshandtaget (framåt, neutral och back).

6.6 Eliminering av rörblockering (E)

! Spiralen ska borras in i befintligt stopp och inte tryckas in.

→ Om det finns ett mottryck (stopp) och spiralen spänns i ett arbetsblad, ställ matningshandtaget i neutralläge (spiralen roterar på stället) och tryck arbetsbladet mot stoppet.
→ Om spiralen har trängt så långt in i röret att arbetsbladet är löst, ställ spaken i matningen igen.
→ Processen upprepas tills blockeringen avlägsnats.
! Vid högre belastningar på spiralen (känns igen på uppstickandet av styrslangen (8)), lossa omedelbart matarhandtaget för att släppa trycket på spiralen eller använd back vid behov! Använd trycket från fotpedalen!

6.7 Hämtning av spiralen från röret (E)

→ Efter att du rensat bort blockeringen, vrid matarhandtaget för att dra tillbaka spiralen in i trumman.

! Kontrollera att spiralen åker tillbaka utan större ansträngning. Om återkörningen går trögt, låt spiralen åka in ett kort stycke i röret igen. Dra inte tillbaka spiralen med våld.

→ Stick in en vattenslang i röröppningen och skölj den nedsmutsade spiralen med vatten under återkörningen. På så sätt sköljs även det rensade röret.

→ Om det fastkopplade verktyget är synligt igen, släpp matningshandtaget, stäng av motorn med fotpedalen och motorbrytaren och ta bort verktyget och styrröret.

→ Slå på motorn igen och kör tillbaka spiralen tills den skjuter ut ca 20 cm från inmatningen.

! Spiralen får aldrig bli indragen helt in i trumman! Ändring av rotationsriktning (brytarläge II) får endast användas under en kort tid för att lossa blockerade verktyg.

6.8 Urdrifttagning

→ Stäng av maskinen genom att trycka på motorbrytaren och dra ut nätkontakten.
→ Avlägsna styrröret från anordningen.
→ För att tömma vatten ut ur spiraltrumman, placera trumman med öppningarna nedåt, rengör vid behov med en vattenslang.

6.9 Byta ut spiraltrumman (F)

Byt endast spiraltrumman när enheten är strömlös!

→ Se till så att rörrengöringsmaskinen står på ett jämnt och stabilt underlag.
→ Lossa klämhandtaget och ta bort matningen framåt. Fäst sedan trumman med en hand på ramen.
→ Dra spiraltrumman i axiell riktning framåt och ta bort den.

På grund av spiraltrummans vikt använder du båda händerna och förhindrar därmed att den faller ner på fötterna.

→ Skjut den nya spiraltrumman i axiell riktning tills det tar stopp på axeln i ramen.
→ Skjut tillbaka inmatningen och fixera den med spännhandtaget.

Se till att spaken är stängd med en tillräckligt hög kraft och står så horisontellt som möjligt i änden.

Det finns en justeringstråd på klämhandtaget för att det ska vara lättare att ställa in spakens riktning. En röd prick på träden indikerar när träden har för lite täckning. Vid spänning måste den räfflade muttern ställas in så att den röda pricken är täckt, annars kan träden skadas.

Se till att alla delar är fria från smuts och fett!

Kontrollera korrekt placering av matningen!

6.10 Förlänga arbetsområdet (A)

→ Kör in spiralen helt i röret.
→ Koppla loss spiralen vid den bakre änden av anslutningsstycket.
→ Fäst spiralen vid lämplig koppling fram i ramen.

Vänster:

20 mm 4-kantskoppling

Höger: 16 mm T-spår koppling för 13 mm – 16 mm spiral

→ Byt ut den tomma spiraltrumman mot en trumma som är utrustad med samma spiral enligt 6.9.
→ Koppla bort spiralen från ramen och anslut den till spiralen i spiraltrumman.
→ Använd omvänd ordning vid lagring av spiralen.

7 Skötsel och underhåll

Dra ut nätsladden Innan någon skötsel eller underhåll utförs!

Maskinen är underhållsfri utom för inmatningen.

Rengör inmatningen regelbundet samt fetta in och kontrollera skador. Vid behov kan kullagren bytas ut.

Enheten måste hanteras varsamt och rengöras regelbundet.

Efter varje användning måste spiraler och verktyg rengöras och förvaras. Vi rekommenderar att du använder specialrengöringsmedlet "ROWONAL".

All service, underhåll och reparationer får endast utföras av utbildad personal!

7.1 Isättning av ny spiral

→ Kör ut spiralen helt med hjälp av matningen ut ur trumman och släpp kopplingen.
→ Anslut en ny spiral till anslutningsstycket och kör in spiralen upp till 30 cm.

8 Felsökning

Symptom	Möjlig orsak	Åtgärd
Maskinen går inte	Ingen strömförsörjning	Kontrollera elnätet
	Defekt motor	Vänd dig till kundtjänst
	PRCD avstängd	Tryck på RESET-knappen (PRCD)
	Fotpedal/tryckluftsslang defekt	Vänd dig till kundtjänst
Ingen inmatning	Defekt kullager i inmatningen	Vänd dig till kundtjänst
	Spiral defekt	Byt ut spiralen

9 Tillbehör

Tillbehörs namn	ROTHENBERGER artikelnummer
Styrhandske vänster, läder	72120
Styrhandske höger, läder	72121
Styrhandske par, gummi	1500000439
ROWONAL rostlösningsmedel (5 l)	72140
ROWONAL spiral-kombispray (0,2 l)	72142
Styrlang	1000001850
Nyckel	72100
Spiral 13 mm x 15 m, med innerrem	1500002271
Spiral 16 mm x 15 m, med innerrem	72918
Spiral 20 mm x 15 m, med innerrem	1500002268
Ytterligare tillbehör	www.rothenberger.com

10 Kundservice

ROTHENBERGER serviceplatser finns tillgängliga för att hjälpa dig (se listan i katalogen eller online) och reservdelar och service finns också tillgängligt via samma serviceplatser.

Beställ dina tillbehör och reservdelar från din specialiståterförsäljare eller använd vår kundtjänst hotline:

Telefon: [phone] / 800 - 8200

Fax: [phone] / 800 - 7491

Vissa delar i detta verktyg innehåller ämnen som kan återvinnas. Detta kan utföras av certifierade återvinningsföretag. Vid skrotning av icke återvinningsbara ämnen (t.ex. elektronikskrot) skall du ta kontakt med ansvarig kommunal instans.

Gäller endast EU-länder:

Kasta inte elektriska verktyg bland hushållsavfall! Enligt direktiv 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och nationell lagstiftning genom vilken direktivet införlivats ska elektriska verktyg som inte längre är användbara samlas in separat och tillföras miljövänlig återvinning.

1 Sikkerhetsmerknader....93

1.1 Generelle sikkerhetsanvisninger....93
1.2 Spesielle sikkerhetsanvisninger....94
1.3 Restrisikoer 94
1.4 Forskriftsmessig bruk....95

Vi försäkrar på eget ansvar att denna produkt uppfyller de angivna normerna och riktlinjerna.

EU-SAMSVARSERKLÆRING
