| 产品类型 | 管道清洗机 |
| 品牌 | Rothenberger |
| 型号 | RODRUM L |
| 尺寸（长 x 宽 x 高） | 700 x 550 x 870 mm |
| 重量（含 φ20 mm 螺旋） | 约 68 kg |
| 电源 | 230 V / 110 V ~ 50/60 Hz |
| 额定功率 P1/P2 | 0.645 kW (50 Hz) / 0.690 kW (60 Hz) / 0.40 kW |
| 螺旋类型 | φ 13 mm, φ 16 mm, φ 20 mm |
| 工作范围（管径） | 70-100 mm (φ13), 70-125 mm (φ16), 150-250 mm (φ20) |
| 每鼓最大螺旋长度 | 30 m (φ13), 30 m (φ16), 20 m (φ20) |
| 最大工作长度 | 30 m (φ13), 45 m (φ16), 60 m (φ20) |
| 螺旋速度 | 约 5 m/min (φ13), 6.5 m/min (φ16), 8.5 m/min (φ20) |
| 防护等级 | I |
| 防护等级 | IP X4 |
| 声压级 (LpA) | 79 dB(A) | KpA 3 dB(A) |
| 声功率级 (LWA) | 90 dB(A) | KWA 3 dB(A) |
| 总振动值 | ≤ 2.5 m/s² | K=1.5 m/s² |
| 安全装置 | PRCD 开关（漏电保护器） |
| 控制方式 | 脚踏板和前进杆 |
| 可拆卸鼓轮 | 是 |
| 包含附件 | 导向管、工具箱、分离钥匙 |
| 维护 | 定期清洁和润滑插入件；使用 ROWONAL |
| 操作模式 | 短时工作，最长 15 分钟 (S2 15 min) |
常见问题 - RODRUM L ROTHENBERGER
用户关于以下问题的提问 RODRUM L ROTHENBERGER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 未分类 免费PDF格式！查找您的手册 RODRUM L - ROTHENBERGER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 RODRUM L 品牌 ROTHENBERGER.
用户手册 RODRUM L ROTHENBERGER
1.1 一般安全指南....207
1.2 特别安全提示....208
1.3 剩余风险....208
1.4 按规定使用....208
2 技术指标 209
3 交货内容....209
4 铭牌说明....210
5 电源连接....210
5.1 漏电保护器（PRCD）开关调试....210
6 该设备的功能....211
6.1 概览 (A) 211
6.2 运输....211
6.2.1 运输手柄高度调节装置 (B).....211
6.2.2 装载管道清洁机 (C) 211
6.3 调试运行....211
6.4 工具/螺旋管的连接和脱离 (A/D) 212
6.5 操作 (E) 212
6.6 疏通管道堵塞 (E)....212
6.7 从管道中抽回螺旋管 (E).....212
6.8 停机....213
6.9 更换螺旋管卷筒 (F) 213
6.10 延长工作区 (A).....213
7 维修与保养....214
7.1 装入新的螺旋管....214
8 故障排除....214
9 附件....214
10 客户服务....215
11 丢弃处理....215
标志说明：
危险!
本标志警告发生人员伤害。
注意!
本标志警告发生物品或环境损害。
动作要求
1.1 一般安全指南
注意！使用电动工具时，必须采取以下基本安全措施，以防止发生触电、受伤或着火。
在使用电动工具之前，请阅读所有的此类手册，并将安全指南妥善保存。
服务和维护:
1 定期进行清洁、维护和润滑。在进行任何调节、维护或维修之前，务必切断电源。
2 设备仅可由具有资质的专家进行维修，且仅可采用原厂替换部件。这样可确保设备保持安全性。
安全工作：
1 保持工作区域整洁有序。杂乱的工作区域会导致事故发生。
2 考虑环境影响。请勿使电动工具遭受雨淋。请勿在潮湿的环境中或雨天使用电动工具。保持工作区域内的良好照明。当具有着火或爆炸危险时，请勿使用电动工具。
3 保护个人安全，以免发生触电危险。避免与诸如管路、散热器、电炉或冷却设备等接地部件直接接触。
4 使其他人员远离工作区域。请勿让其他人员（尤其孩童）碰触电动工具或其电缆。请勿让这些人员滞留在工作区域内。
5 当电动工具闲置时，请将其安全存放。未使用过的电动工具应存放在干燥的、位置高的或密闭区域内，远离孩童放置。
6 请勿超过规定的额定工作能力使用电动工具。在所规定的性能范围内使用电动工具可获得更好的效果以及操作会更安全。
7 使用正确的电动工具。请勿使用低性能的设备处理高强度的工作。请勿将电动工具用于指定以外的用途。例如，请勿使用便携式圆锯切割树枝或圆木。
8 穿着合适的服装。请勿穿着宽松的衣服或佩戴松散的首饰，避免因其卷入转动部件而发生危险。当在室外工作时，穿好防滑鞋。拥有长发的人员需佩戴发网。
9 采用保护装置。佩戴安全防护镜。在产生飞尘的工作中佩戴防尘面具。
10 连接除尘设备。如果接有除尘设备和吸尘设备，则必须确保其已经连接并正确使用。
11 请勿将电缆用于指定以外的用途。禁止使用电缆将插头从插座中拉出来。避免电缆受热、沾油或接触尖锐的边缘。
12 将工件固定。使用卡钳或老虎钳将工件牢固地稳定住。使用这些工具比用手稳住工具会更牢固。
13 避免不正确的姿势。确保稳定站立并始终保持身体平衡。
14 悉心保管电动工具。为了能够更好更安全地工作，请保持切割工具锐利以及整洁。遵循工具润滑和更换指南。定期检查电动工具的连接电缆；若电缆发生损坏，山授权专家将其更换。定期检查延长线；若延长线有损坏，将其更换。保持把手干燥整洁，避免油或油脂玷污。
15 将插头拉出插座。当不使用电动工具时，在维护或更换工具（比如锯片、钻头或切割头）之前，将插头拉出插座。
16 请勿将任何工具钥匙留置在插入状态。在打开电动工具之前，检查钥匙和调整工具是否已经移除。
17 避免意外启动。当接通工具时，确保电源关闭。
18 使用室外延长线。在室外工作时，仅可使用经过批准的且具有相应标记的延长线。
19 密切注意。注意自己的操作。谨慎处理自己的工作。在注意力不集中的时候，请勿使用电动工具。
20 检查电动工具是否有损坏的情况。在使用电动工具之前，必须仔细检查安全设备或轻微受损的部件，以确保设备和部件如期运转正常。检查转动部件是否转动自如，无粘滞情况发生，
并确保无部件损坏。所有的部件必须予以正确安装且满足所有的条件要求，以确保电动工具无故障运转。
损坏的安全设备和部件必须由专业人员进行妥善维修或者更换，用户手册中另有规定除外。损坏的开关必须由客户服务人员进行更换。
禁止使用开关不能打开和关闭的电动工具。
21 警告。使用其他插入工具和配件可能会导致人员受伤。
22 由电气专家对电动工具进行维修。该电动工具满足适用的安全要求。维修必须仅由电气专家使用原厂替换部件进行，否则可能会发生事故。
1.2 特别安全提示
清洁工作期间，请穿上绝缘胶鞋。
插入电源插头至电力线前，务必注意管道清洁机开关是否位于0或关。
通常使用电子装置时必须注意规定的电源电压，并穿戴保护手套和防护鞋工作。
为避免工具勾住堵塞物以及防止螺旋线从管中抛出，请为各堵塞处和待清洁管径选择合适的工具。
只能使用该机器和附件来清洁排水管，避免清洁通风筒、取水管，以防止损害发生。
为防止损坏管子和弯头，不得通过磨削或类似方法对工具进行任何处理。
为查明管道中的堵塞原因，请使用摄像设备。
仅允许在性能良好且符合“VDE 规定”安装的电缆上作业。
螺旋管不得在无软导管的情况下使用！
机械式管道清洗应始终从上朝向堵塞物的方向进行。
注意在管道清洗时不得操作通向作业管道的加水口。此处可能出现堵塞！
管路清洗时，不得在无人值守的情况下让机器运转！
防护盖板：使用防护盖板保护所有周边零部件的安全。严禁移除防护盖板和/或在无防护盖板的情况下运行！
避免对未经授权人员造成伤害，须保障工作地点（街道、井口）的安全及盖住打开的井口或水沟。
使用气体检测仪检查待测区域是否存在有毒或爆炸性气体！
每次使用后，清洗和消毒机器及其配件。
在执行所有作业时，应穿戴推荐的个人防护装备：护目镜，安全帽、安全鞋和安全背心！
每次工作完成后，须进行手部的清洗和消毒，因为病菌会增大感染的危险！
1.3 剩余风险
即使遵守所有安全提示，仍会产生下列等剩余风险：螺旋管翻转（大きすぎる作業台のループ形状）产生的夹伤危险。螺旋管从管中跳出产生的受伤危险。
1.4 按规定使用
管道清洗机只能用于清洗直径为以下尺寸的管道：
13 mm 螺旋: 70-100 mm; 16 mm 螺旋: 70-125 mm; 20 mm 螺旋: 150-250 mm
重量 (连同 ∅ 20 mm 螺旋).....约 68 kg
螺旋管类型....Ø 13 mm ....Ø 16 mm ....Ø 20 mm
管径加工范围....70-100 mm.....70-125 mm.....150-250 mm
卷筒内的最大螺旋管长度 M....15 m....15 m....
卷筒内的最大螺旋管长度 L....30 m....30 m....20 m
最大加工长度....30 m ....45 m ....60 m
螺旋管速度 (视管道变化情况而定).....约 5 m/min .....约 6,5 m/min....约 8,5 m/min
旋转方向（开关位置Ⅰ）……左侧(从.前朝向卷筒观察)
绝缘保护级别....
保护等级 IP X4
操作模式....S2 15min.
聲功率級 ( L_pA ) 79 dB (A) | K_pA 3 dB (A)
聲功率級 ( L_WA ) 90 dB (A) | K_WA 3 dB (A)
操作期间噪声级可能要超过 85 dB (A)。请佩戴耳部保护装置！
测量值根据 EN 61029-1:2010 标准确定。
振动总值 ....≤ 2,5 m/s ^2 | K= 1,5m/s ^2
中该振动发射级别指定已按照EN61029标准化的测定方法进行了测量，并可以用于与另一比较的工具。这也适用于暴露的初步评估.
申报的振动发射电平表示该工具的主要应用。然而，如果为不同的应用程序，具有不同的附件，与不同的应用程序的工具或维护较差的工具，振动发射可能会有所不同。这可以显著增加曝光水平超过总的工作周期。
振动曝光的准确评估，时代应考虑，在设备关机或正在运行但未实际做的工作。这可以减少在显著的总工作时间的曝光等级。
确定额外的安全措施，以保护操作者免受振动的影响，如：维护工具和应用程序工具，保持暖手，工作模式组织。
3 交货内容
- RODRUM M/L 主机
- 软导管
- 操作指南
-工具箱（根据结构）

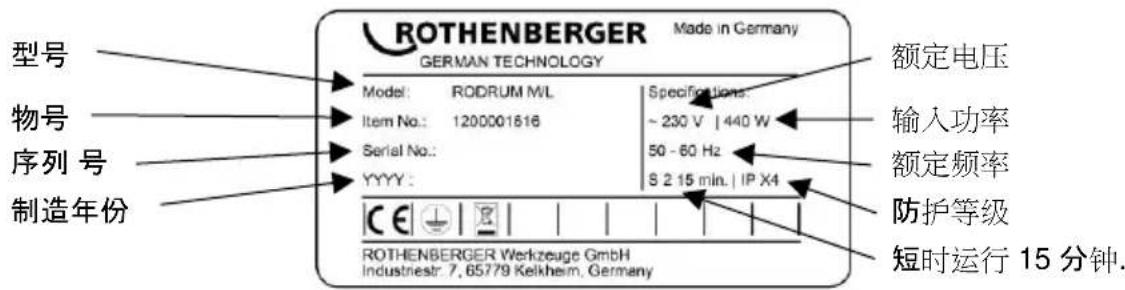

4 铭牌说明
5 电源连接
只能连接单相交流电源，且电压要与铭牌上规定的额定电压一致。只能连接带有保护触点的插座上。机器只能通过最大额定故障电流为 10 - 30 毫安的漏电保护装置进行操作。
连接：插入设备电源插头至插座中并按下重置按钮：
红色功能指示灯亮起，功能正常。拔出插头或断电，设备自动关闭。
功能测试：按下“测试”按钮：设备关闭。按下“重置”按钮：红色功能指示灯亮起，功能正常。
调试前，请进行功能测试。如果重复出现，请检查连接的设备。
请注意，即使安装了该设备，也要采取基本的安全措施。为避免生命危险发生，务必始终正确使用电子设备。
稳妥的个人保护措施会防止危险的电击发生。系统在瞬间会检测到故障电流并立即中断供电。样可大大降低对人和动物危害程度。
- 如无随附的 PRCD，请勿使用电动工具。
- 插头或连接线的更换应始终由电动工具制造商或客户人员执行。
- 电动工具的电子部件和工作区域中的人员应远离水。
管道清洁机运行时，请勿抓取螺旋滚筒的空隙位置－受伤危险！
5.1 漏电保护器（PRCD）开关调试
仅适用于交流电！注意电源电压！
每次设备调试前，请在漏电保护器上执行如下测试步骤：
- 将漏电保护器的插头连至开关。
- 按下复位（RESET）键，指示灯亮红色（开）。
- 将插头从插座中拔出，指示灯熄灭。
- 重复第1、第2步。
- 按下测试（TEST）键，红色指示灯熄灭。
- 按下复位（RESET）链接通设备电源（红色）。
该保护装置可防止相连设备发生故障，而非之前的系统。
6.1 概览 (A)
| 1 | 软导管 | 6 | 工具箱 |
| 2 | 杠杆 | 7 | 止动螺栓 |
| 3 | 进给单元 | 8 | 配有漏电保护装置(PRCD)的电源线 |
| 4 | 脚踏开关 | 9 | 连接器(左:20毫米4边,右16毫米T型槽) |
| 5 | 卷筒 |
6.2 运输
6.2.1 运输手柄高度调节装置 (B)
→ 打开两只止动螺栓并通过转动90°锁住。
! 打开期间，保持手柄就位。
选择合适的手柄高度。根据应用情况，提供四个可选择的手柄设置。最低的手柄位置是车辆中运输的设置。
→ 旋回两至止动螺栓至锁定位置。
确保两只止动螺栓不明显啮合，否则通过稍微移动检查。
6.2.2 装载管道清洁机 (C)
→ 向后调节管道清洁机至车辆的装载区中。
→ 根据 6.2.1 选择合适的手柄高度。
→ 使用传送轮倾斜管道清洁机至车辆的装载面上。
→ 使用双手抬起管道清洁机并将之完全推至装载面上。
! 抬起管道清洁机时，请选择有益于背部的工作方式，双手抬起时蹲下或两人抬高管道清洁机。
→ 放置管道清洁机至车辆中时，保证行驶期间不会滑倒。
请勿水平运输管道清洁机！
→ 根据运输情况堆放电缆。
6.3 调试运行
仅允许由接受过培训的授权人员操作管道清洗机！
→ 检查工作场所的电气安装。
→ 脚踏开关应置于方便触及且易于控制所有操作元件处。
→ 将软导管从螺旋管上推至进管装置外壳的止挡处，并使用卡销固定。
→ 将电源插头连接至相应的电源插座。
注意电机开关应处于“关”位置！
无脚踏开关和导向软管时，请勿使用管道清洁机！
6.4 工具/螺旋管的连接和脱离
(A/D)
→ 从工具箱中取出保持装置（参见图 D）。
→ 选择与应用相符的工具。
连接：
→ 推动工具/螺旋管直至其锁在耦合装置上并检查位置是否固定。
脱离：
→ 隔离钥匙推入孔内，并从侧面将工具/螺旋管从耦合装置中推出。
6.5 操作 (E)
仅在遵守所有人员和机器安全须知的情况下，方允许操作管道清洗机。
螺旋管伸入管道中：
→ 将机器置于距待清洗管道开口处约 1 m 的位置。
→ 前部连接一个合适的工具（见 6.4）。按照脏污的类型选择工具。注意位置的正确性！
在用手进行其他操作前，请穿戴手套！
无随附导向软管时，请勿使用管道清洁机！
→ 操作电机开关将机器开至运行就绪状态（开关位置 I）。
→ 将配有软导管的螺旋管握在手中，并操作脚踏开关接通电机电源。
→ 通过压按进管手柄无级（前、中和后）调节螺旋管进管装置。
6.6 疏通管道堵塞 (E)
螺旋管应能钻入堵塞物且非硬塞入。
→ 如果能感觉到反作用力（堵塞物）且螺旋管呈拱形预张紧，则将进管手柄拨至“中间”位置处（螺旋管在此位置旋转），并将呈拱形状的螺旋管压向堵塞物。
→ 如果螺旋管旋入管道内以致其不再呈拱形，则将手杆重新拨至“进管”位置。
→ 重复上述步骤，直至疏通堵塞物。
当出现较大的螺旋管负荷（可通过软导管直立识别）时，立即松开进管手柄，以释放螺旋管上的压力根据需要使用回流！
压下脚踏开关！
6.7 从管道中抽回螺旋管 (E)
→ 在疏通完堵塞物后，将进管手柄拨至“退回”位置，以便能将螺旋管抽回至卷筒内。
注意在不费力的情况下抽回螺旋管。如果抽回过程困难，则再让螺旋管向管道内伸进一小段。不得使用蛮力抽回螺旋管。
→ 在从管道内抽回螺旋管时，将一水管插入管道开口处，并使用水清洗掉受污的螺旋管。同时，也可以一并冲净已清洗的管道。
→ 如果看到已连接的工具，则松开进管手柄，使用脚踏开关和电机开关断开电机电源，以及取下工具和软导管。
→ 重新接通电机电源并向外抽螺旋管，直至其从进管装置中伸出约 20cm。
不得将螺旋管完全缩回卷筒内！
只可短暂变动旋转方向（开关位置Ⅱ），以松开锁住的工具。
6.8 停机
→ 操作电机开关切断机器电源并拔下电源插头。
→ 从设备上取下软导管。
→ 为清空螺旋滚筒中的水，向下放置带孔眼的滚筒，并根据需要清洁水管。
6.9 更换螺旋管卷筒
(F)
仅允许在设备不带电的状态下更换螺旋管卷筒！
→ 保证管道清洁机的位置平坦稳定。
→ 松开拉紧手柄并向前取出进给装置。用手固定鼓至框架上。
→ 沿轴向朝前拉螺旋管卷筒并取下。
由于重量原因，双手抓住螺旋滚筒，避免砸到脚上。
→ 沿轴方向将新的螺旋滚筒推至框架轴上的挡块位置。
→ 重新推回进管装置并使用夹紧柄固定。
注意，使用足够大的力闭合杠杆并在末端尽可能地水平放置。
为了调节拉紧杆的方向，张紧手柄拥有调节螺纹。螺纹上的红点指示螺纹何时啮合过低。如果拉紧，调节滚花螺母时，保证盖住红点，否则可能损毁螺纹。
注意，所有零部件应无脏污且使用油脂充分润滑！
检查进给装置的位置是否正确！

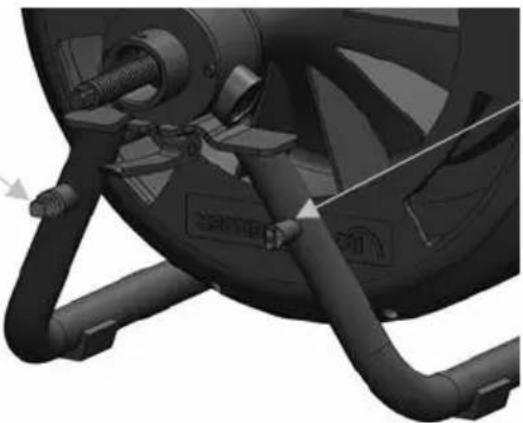

6.10 延长工作区 (A)
→ 完全移动螺旋管至管道中。
→ 将螺旋管与连接件的后端分开。
→ 固定螺旋管至框架相应的前连接器上。
左：20 毫米 4 边连接器
右：用于13毫米 - 16 毫米螺旋管的16毫米的T型槽连接器
→ 根据6.9更换滚筒对侧装有装有相同螺旋管的螺旋管滚筒。
→ 将螺旋管与框架分离，并将之与螺旋滚筒中的螺旋管相连。
→ 按照相反顺序堆放螺纹管。
7 维修与保养
每次维护与保养前拔下插座！
至进管装置上的机器部分无需维护保养。
定期清洁进管装置、涂抹润滑脂及检查损坏情况。如有必要，可能需更换滚珠轴承。
小心处理设备并定期清洁。
每次使用后，清洁螺旋管和工具及进行存放防腐处理。建议使用我们的“ROWONAL”特种保养剂。
仅允许由接受过培训的专业人员执行所有保养、维护及维修作业！
7.1 装入新的螺旋管
→ 借助进给装置将螺旋管完全从鼓中移出并松开连接器。
→ 将新的螺旋管与连接件相连，并向上移入螺旋管约30毫米。
8 故障排除
| 故障征兆 | 可能的原因 | 解决方法 |
| 机器无法启动 | 无馈电 | 检查电源 |
| 电机故障 | 咨询客服 | |
| 漏电保护装置(PRCD)已关断 | 按下复位钮(PRCD) | |
| 脚踏开关/压缩空气软管故障 | 咨询客服 | |
| 无法进管 | 进管装置内的滚珠轴承损坏 | 咨询客服 |
| 螺旋管故障 | 更换螺旋管 |
9 附件
| 配件名称 | 罗森博格产品编号 |
| 导入手套左侧,皮革 | 72120 |
| 导入手套右侧,皮革 | 72121 |
| 导入手套一对,橡胶 | 1500000439 |
| ROWONAL 除锈剂(5 l) | 72140 |
| ROWONAL 螺旋管组合喷雾(0.2 l) | 72142 |
| 软导管 | 1000001850 |
| 隔离钥匙 | 72100 |
| 螺旋管13 mm x 15 m,配有型芯 | 1500002271 |
| 螺旋管16 mm x 15 m,配有型芯 | 72918 |
| 螺旋管20 mm x 15 m,配有型芯 | 1500002268 |
| 更多附件 | www.rothenberger.com |
10 客户服务
罗森博格在多处设立客户服务部（请参见目录列表或在线查阅），随时为您效劳。服务部门能同时提供备件及客户服务。
请在专业经销商处或拨打售后服务热线订购所需配件与备件。
电话：+49(0)6195/800-8200
传真：+49(0)6195/800-7491
设备组件为可循环材料，可重新利用。经过登记和认证的回收公司可对这些组件进行处理。
为环保地处理不可利用组件（如电器废物），请咨询当地主管机关。
仅限欧盟成员国：
请勿将电动工具丢入生活垃圾中！根据欧盟关于废旧电子电气设备的 2012/19/EG 指令和和国内法律实施办法，电动工具必须单独收集并根据环保要求进行再利用。
NOTES
我们基于排他责任郑重声明: 本品符合所述标准和指令的相关要求。
2006/42/EG, 2014/30/EU, 2011/65/EU
EN 61029-1, EN 55014-1, EN 55014-2, EN 61000-6-1,
EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
ppa. Thorsten Bühl Kelkheim, 01.03.2017
