用户手册 SUPRTRONIC 2000 E ROTHENBERGER

3 技术指标,充电器,蓄电池 (D) 212

4 该设备的功能 ……212

4.1 概览 (A) 212
4.2 更换蓄电池 (B).....212
4.3 操作 (C) 212
4.4 充电器、蓄电池 (D) 213

5 维护和保养....214

6 故障排除....214

7 附件....215

8 客户服务 215

9 丢弃处理....215

标志说明：

危险!

本标志警告发生人员伤害。

注意!

本标志警告发生物品或环境损害。

动作要求

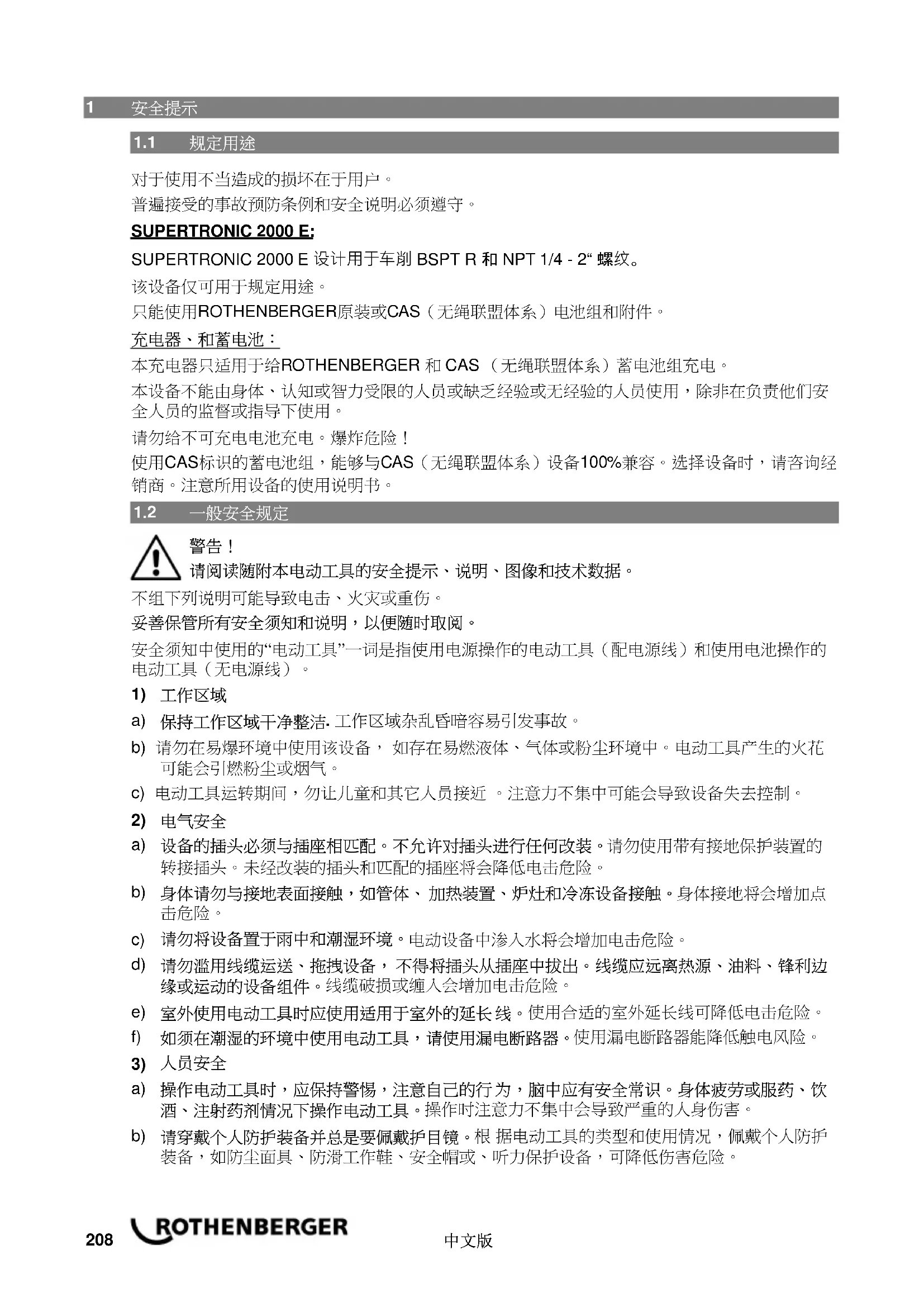

1 安全提示

1.1 规定用途

对于使用不当造成的损坏在于用户。

普遍接受的事故预防条例和安全说明必须遵守。

SUPERTRONIC 2000 E:

SUPERTRONIC 2000 E 设计用于车削 BSPT R 和 NPT 1/4 - 2“螺纹。

该设备仅可用于规定用途。

只能使用ROTHENBERGER原装或CAS（无绳联盟体系）电池组和附件。

充电器、和蓄电池：

本充电器只适用于给ROTHENBERGER和CAS（无绳联盟体系）蓄电池组充电。

本设备不能由身体、认知或智力受限的人员或缺乏经验或无经验的人员使用，除非在负责他们安全人员的监督或指导下使用。

请勿给不可充电电池充电。爆炸危险！

使用CAS标识的蓄电池组，能够与CAS（无绳联盟体系）设备100%兼容。选择设备时，请咨询经销商。注意所用设备的使用说明书。

1.2 一般安全规定

警告！

请阅读随附本电动工具的安全提示、说明、图像和技术数据。

不组下列说明可能导致电击、火灾或重伤。

妥善保管所有安全须知和说明，以便随时取阅。

安全须知中使用的“电动工具”一词是指使用电源操作的电动工具（配电源线）和使用电池操作的电动工具（无电源线）。

1) 工作区域

a) 保持工作区域干净整洁. 工作区域杂乱昏暗容易引发事故。

b) 请勿在易爆环境中使用该设备，如存在易燃液体、气体或粉尘环境中。电动工具产生的火花可能会引燃粉尘或烟气。

c) 电动工具运转期间，勿让儿童和其它人员接近。注意力不集中可能会导致设备失去控制。

2) 电气安全

a) 设备的插头必须与插座相匹配。不允许对插头进行任何改装。请勿使用带有接地保护装置的转接插头。未经改装的插头和匹配的插座将会降低电击危险。

b) 身体请勿与接地表面接触，如管体、加热装置、炉灶和冷冻设备接触。身体接地将会增加点击危险。

c) 请勿将设备置于雨中和潮湿环境。电动设备中渗入水将会增加电击危险。

d) 请勿滥用线缆运送、拖拽设备，不得将插头从插座中拔出。线缆应远离热源、油料、锋利边缘或运动的设备组件。线缆破损或缠入会增加电击危险。

e) 室外使用电动工具时应使用适用于室外的延长线。使用合适的室外延长线可降低电击危险。

f) 如须在潮湿的环境中使用电动工具，请使用漏电断路器。使用漏电断路器能降低触电风险。

3) 人员安全

a) 操作电动工具时，应保持警惕，注意自己的行为，脑中应有安全常识。身体疲劳或服药、饮酒、注射药剂情况下操作电动工具。操作时注意力不集中会导致严重的人身伤害。

b) 请穿戴个人防护装备并总是要佩戴护目镜。根据电动工具的类型和使用情况，佩戴个人防护装备，如防尘面具、防滑工作鞋、安全帽或、听力保护设备，可降低伤害危险。

c) 避免意外启动。确保在将插头插入插座前，开关必须处于关闭位置。携带设备时，如果手指放在开关上或接通连接电源的设备将会引发事故。
d) 请在打开设备前，取下调节工具或扳手。如果工具或要钥匙位于旋转的设备组件上可能导致伤害发生。
e) 请勿延伸过长。确保位置适当，同时时刻保持平衡。这样可在意外情况下能更好地控制设备。
f) 着装合适。请勿穿着宽松的衣物或佩戴首饰。避免头发、衣装或手套靠近转动部件。宽松的衣服、首饰或长发可能会卷进转动的部件中。
g) 如果设备用于吸尘装置或吸收装置，要确保这些设备接通并正确使用。使用这些设备科避免引起因灰尘引起的事故。
h) 错误的安全意识和不遵守电动工具安全规范，即使多次使用后熟悉电动工具。无意的操作可能在瞬间导致重伤。
4) 电动工具的使用和保养
a) 请勿让设备超负荷运转。对于操作要使用适当的电动工具。如果使用的电动工具合适，则将以设计的功率更好更安全地进行操作。
b) 如果开关失灵，请勿使用电动工具。开关不能打开或关闭的电动工具非常危险，必须要进行维修。
c) 请在进行任何调整、更换附件或存储设备前，务必将插头从插座上拔出。该预防措施可避免偶然启动设备。
d) 请将不使用的电动工具置于儿童不能触及的地方。不得允许不熟悉设备或使用说明书的人员操作设备。电动工具由未经培训的人员操作时会产生危险。
e) 小心地维护设备。检查转动的设备组件是否功能正常、未被卡住；检查部件是否锻炼，是否存在有损设备功能的情况。如果部件损坏，请在使用前修理。许多事故都是由缺少维护的电动工具引起。
f) 保持切割工具锋利清洁。正确维护的切割工具的边缘特别锋利，可以更容易地控制。
g) 请根据使用说明书以及指定设备类型提示使用电动工具、附件、应用工具等。同时要考虑工作条件以及具体的作业。如果将电动工具应用于非指定用途可能导致危险发生。
h) 保持抓手和抓手区干燥、清洁、无油无脂。易滑的抓手和抓手区，无法在意外情况中保证电动工具的安全操作和控制。
5) 电池的使用和保养
a) 仅可使用制造商推荐的充电器对蓄电池进行充电。如果使用适用于一种蓄电池的充电器对其它型号的蓄电池充电，可能会引发火灾。
b) 注意! 电动工具仅可使用专用蓄电池或電池類型。如果使用其它蓄电池可能导致人爆炸身伤害或火灾发生。
c) 如果不使用蓄电池，要将之远离回形针、钥匙、螺丝或其它引起电池两极相连的微小金属物体保存。蓄电池两极短路可能会引起燃烧或火灾发生。
d) 如果滥用，可能会导致液体从蓄电池中溅出。避免接触溅出的液体。如果意外接触，请立即用水冲洗。如果进入眼睛中，请立即寻求医疗帮助。溅出的蓄电池液体会导致皮肤刺激或烧伤发生。
e) 请勿使用任何损毁或改装的蓄电池。损毁或改装的蓄电池可能因为无法预料行为导致火灾、爆炸或受伤。
f) 请勿暴露蓄电池在火或者高温中。火火超过130°C/265°的温度可能导致爆炸。
g) 遵守所有充电提示，请勿在本操作说明书规定的温度范围内充电蓄电池或充电工件。充电不当或在允许的温度范围外充电可能导致蓄电池损毁，增大火灾危险。
6) 维修
a) 仅可通过专业人员使用原装替换件对设备进行维修。以此保证设备的安全性。

b) 请勿维护损毁的蓄电池。蓄电池的所有维护只能由制造商或授权客户服务点进行。

1.3 特别安全提示

SUPERTRONIC 2000 E:

请勿在未安装管夹的情况下进行切削。确保管径较小时使用管夹。

确保准确安装管夹。如果固定不当，机头上方的管夹止动器可能会摆动并伤害操作人员。止动器作为零件随附（箱盖），必须穿入至规定的固定器中，它同样位于八角形板牙盘后面。

检查控制开关的状态。松开开关时，电机必须立即停止，否则，电机或开关损坏。

如果没有够的、不间断的润滑，则无法进行车螺纹。最佳润滑可延长机器和板牙头的使用寿命。同时还能提升螺纹的质量。

只能在工作度条件下进行车螺纹。左旋右旋切削只能在工作速度下进行。使用开关(7)调整切削方向。快速模式只能用于将板牙头从管材上旋下。对于左旋切削，请从机器的另一面插入板牙头。

切换切削方向。只有在机器完全停止后才能更改切削方向。否则可能会损毁机器。

始终使用电动工具随附的支撑设备。工作期间失控或导致受伤发生。

操作电动工具时，请扣紧袖子和外套的扣子。请勿抓取电动工具或管材。衣服可能会卡在管材或电动工具中，从而导致缠入发生。

只可一人控制工作过程并操作电动工具。参与工作过程的其他人员可能会意外操作并导致受伤发生。

保持地 干燥 上 没有易滑的物质，如油剂。湿滑的地 会导致事故发生。

充电器、蓄电池：

本充电器不得由儿童或体、认知或智力受或缺乏经验的人员使用。8岁以上儿童和体、认知或智力受或缺乏经验的人员

可在负责他们安全的人员监督下使用本充电器或由负责安全的人员指导如何安全处理充电器并了解相关危险。否则存在错误操作和受伤危险。

使用、清洁和维护时请看好儿童。确保儿童没有玩耍充电器

请勿给不可充电电池充电

告危险电压

充电器只能在室内使用

止充电受潮

请勿让儿童使用设备。看护好儿童，保证他们未玩耍设备。

让儿童远离充电器或工作区域！

保管充电器至儿童不能接触到的地方！

充电器中冒烟或起火时，立即拔下电源插头！

请勿插入任何东西至充电器的散热槽中，否则会导致电击或短路危险！

充满的蓄电池组，不得再次充电！

止蓄电池组受潮

请勿丢弃蓄电池组至火中

请勿使用损坏或变形的蓄电池子组！

在高金属粉尘含量区域，不得使用COOLED充电设备对蓄电池组进行充电。

请勿打开蓄电池组！

请勿触摸或短接蓄电池组的触点！

损坏的锂离子蓄电池组可能溢出可燃的微性液体

如果液体流出并与皮肤接触 请立即使用大 的水冲洗。如果电池 液进入眼睛 使用清水清洗并立即就医

输锂离子蓄电池组 的锂离子电池符合危险品法的要求。电池可由用户 输而无 在上进一步 制。在第三方 输时 例如 航空 输或转 必须 守包装和标签的特殊要求。在准备包装时 必须咨询危险品专家。

如果箱子没有损坏 只能 电池。坚持打开触点并包装电池 使其不会在包装中移动。另请注意任何进一步的国家法规。

2 技术指标 SUPERTRONIC 2000 E

蓄电池电压.... 18V

蓄电池电量（建议）≥4.0 Ah

尺寸 长 x 宽 x ，不含蓄电池).... 558 x 111 x 142 mm

(不含蓄电池) 6,6 kg

管夹重量 1.6 kg

车螺纹性能.... 1/4" - 2"

螺纹类型.... BSPT 右、左 NPT

螺纹锥度 1/16

车螺纹速度.... 25-15 U/m

快 模式 度 58 U/m

聲功率級 ( L_pA ) 87 dB (A) | K_pA 3 dB (A)

聲功率級 ( L_WA ) 100 dB (A) | K_WA 3 dB (A)

操作期间噪声级可能要超过 85 dB (A)。请佩戴耳部保护装置！

测量值根据 EN 62841-1 标准确定。

振动总值 ≤ 2.5 m/s^2 | K = 1,5m/s²

本说明中规定的振动总值和规定的噪音排放值根据标准测量方法测得，可用于和其它电动工具比较。可用于提前评估负载。

规定的振动和噪音排放可能在电动工具的实际使用期间存在偏差，具体取决于电动工具的使用方式，特别是工件加工类型。确定基于实际使用条件期间限定振动负载保护操作员的附加安全措施（对此注意操作循环的所有环节、电动工具关闭的时间，和开启时间以及无负载转动时间）。

3 技术指标,充电器,蓄电池 (D)

蓄电池：

U = 电压 U1	= 输入电压
C = 额定电量 f1 = 输入频率
W = 重量 P1	= 输入功率
Ic = 充电电流 U2	= 充电电压
t = 充电时间(充满90%)	I2 = 最大充电电流
充电电压......20,75 V DC	Nc = 电池数
充电温度......0° - 50°C	W = 重量
最大放电温度......5° - 50°C	注意额定电压!参见充电器铭牌!
首次使用前充电!

4 该设备的功能

4.1 概览 (A)

1	蓄电池	6	止动器
2	变速箱外壳	7	左旋/右旋开关
3	板牙盘	8	控制开关
4	管夹座	9	1/4"-1.1/4"一体式转接器
5	管夹	10	1/4"-1.1/4"欧式转接器

4.2 更换蓄电池 (B)

推入电池，直到听见锁定到位的声音。如果取出，按下锁紧装置并拉出蓄电池。

为了保证加工出较大直径的管材，建议使用最低 4.0 Ah 的蓄电池。否则功率不足，设备在运行期间关机。

4.3 操作 (C)

开始使用机器进行任何工作之前，请阅读常规安全说明和特殊安全说明

切勿抓取转动的零件区域

务必一只手握住设备的手柄来按下电源开关。请勿在操作过程中锁定开机/关机开关以便快 反应

→ 牢固安装管夹，并确保止动器与要切割的管材平行。止动器必须伸出管材末端约 1 至 1.5 厘米。

→ 选择合适的板牙头，并将之插入至八角形板牙盘中。对于直径为 1.1 / 4 或更小的板牙头，必须事先安装转接器。若要进行右旋切削，从机器的正面插入板牙头，若要进行左旋切削，从背面插入。
→ 将转接器直接插入机器的八角形板牙盘中（正面插入右旋切削，背面插入左旋切削）。
→ 顺时针转动转接器环，推入板牙头并使环弹回。若要取出板牙头，进行同样的操作。
现在将夹在管夹中的管材靠近机器，使止动器进入自己的固定器（止动器 = 与管材平行管端紧贴板牙头。
→ 左旋/右旋开关是否位于期望的位置 按下控制开关。板牙头立即旋转。将机器按在管端，直至在没有支撑的情况下，机器将管材拉入（参见图 C2）。
→ 始终使用 ROTHENBERGER 螺纹切削油充分润滑。
→ 到所 的螺纹长度时（对于普通螺纹，管材不得突出板牙架的上端），关闭电机。切换转动方向，将头部从管中旋下。

注意 快 模式仅适合于取出板牙头，切勿进行正常的车螺纹作业

4.4 充电器、蓄电池 (D)

调查:

1 蓄电池组

4 报警指示灯

2 滑座

5 电量指示灯按钮

3 工作指示灯

6 电量和信号指示灯

试运行:

调试前，请检查铭牌上的额定电压和额定频率是否与所用电源的数据相符！

类似这样能够产生直流电的设备，可能会干扰简单的漏电保护开关。请使用最大触发电流为30mA的F型或更佳型号。

调试充电器前，确保散热槽未被堵住！与其它物体的最小间距为5厘米！

自检：

→ 插上电源插头。

报警指示灯（4）和工作指示灯（3）依次亮起约1秒，内置风扇转动约5秒。

蓄电池组：

使用蓄电池组(1)前请充电。

功率下降时重新给蓄电池组充电。

最佳保管温度为 10^ C 至 30^ C 。允许的充电温度为 0^ C 至 50^ C 。

锂离子蓄电池组配有电量和信号指示灯（6）。

→ 按下按钮（5），充电状态通过LED灯指示。

如果LED灯闪烁，蓄电池组电量即将耗尽，必须重新充电。

手术：

蓄电池组充电：

→ 把蓄电池组完全推至滑座（2）的挡块上。

工作指示灯（3）闪烁。

保护充电：

如果充电完成，充电器自动切换至保护充电模式。

蓄电池组可放在充电器中，可时刻就绪使用。

100%

工作指示灯（3）持续发光。

故障：

- 报警指示灯（4）持续发光。

蓄电池组不能充电。温度过高或过低。如果蓄电池组的温度在0℃至50℃之间，自动开始充电。

- 报警指示灯（4）闪烁。

蓄电池组损坏。立即从充电器中取出蓄电池组。

蓄电池组未正确推至滑座（2）上。

5 维护和保养

SUPERTRONIC 2000 E:

开始在机器上进行任何作业前，拉出蓄电池。

开关 松开电源开关时，如果电动机没有停止，则开关有故障。立即修复损坏，请勿继续工作。

板牙头：确保所使用板牙头的板牙未损毁。保持板牙头无切屑，否则会影响螺纹质量。

变速箱外壳：每 500 个工作小时必须更换变速箱润滑脂一次。拆下的机器必须用煤油清洗，即去除旧油脂。所有机械件均应使用干燥的压缩空气吹净，并用干净的双手重新润滑。请勿使用液体溶剂。为了获得足够的润滑，需要大约 300 克的油脂。油脂过多会严重增加机器的工作温度。油脂：SKF 的 LGMT 2 或类似产品。建议由经过授权客户服务中心更换变速箱润滑脂。

拆卸变速箱外壳：请勿使用尖锐的物体（例如钉子，螺丝刀等）来取下盖子，尤其是在密封件上。可能会造成损害！使用塑料锤轻敲八面体的正面，可更方便进行。

管夹：检查管夹的钳口是否处于完好状态。管材开始打滑时，请立即更换。

由专业人员维护：任何维修都应由专业人员进行 并且只能使用原装 件。

充电器：

充电器只能由专业电工维修！

如果本设备的电源线损坏，必须由制造商或客服或类似经过授权的人员更换，以避免危险发生。

6 故障排除

出现的问题	可能的原因
功率不 确保	- 度与作业匹配。- 管夹已正确固定(止动器与管材平行! - 板牙头处于完好状态,并检查管材是否可以切削
机器切削不出中心螺纹	-管夹的止动器是否与管材平行-管材的质量和状态是否适合车螺纹
螺纹长度不 检查	-管夹是否位置固定。-机器和管夹之间是否插有障碍物(木片等)。
螺纹质量不佳 -攻丝板材	牙是完好-润滑充分-是否保证了合适的质量管材-螺纹切削油的质量是否匹配(Rothenberger油
板牙头校准不佳	-使用正确的转接器(最大1.1/4”。-是否使用了 合机器的板牙头(Rothenberger、SERIE 600或同等产品)。
切换杆受	-机器稍微向上和向下移动

7 附件

您可以在主目录或www.rothenberger.com上找到合适的配件

8 客户服务

罗森博格在多处设立客户服务部（请参见目录列表或在线查阅），随时为您效劳。服务部门能同时提供备件及客户服务。通过RO SERVICE+从您的经销商或在线订购您的配件和备件。 ☎ + 49 (0) 61 95/ 800 8200 ☐ + 49 (0) 61 95/ 800 7491 ✉ [e-mail] - www.rothenberger.com

9 丢弃处理

设备组件为可循环材料，可重新利用。经过登记和认证的回收公司可对这些组件进行处理。为环保地处理不可利用组件（如电器废物），请咨询当地主管机关。废旧的可充电电池请勿丢入火中或垃圾中。专业公司会按照规定对废旧电池进行无害化处理。

仅限欧盟成员国：

请勿将电动工具丢人生活垃圾中！根据欧盟关于废旧电子电气设备的2012/19/EU指令和和国内法律实施办法，电动工具必须单独收集并根据环保要求进行再利用。
