BRUKSANVISNING SUPRTRONIC 2000 E ROTHENBERGER

Side 76 SVENSKA Läs igenom bruksanvisningen och förvara den väl! Kasta inte bort den! Garantin upphör om apparaten har använts eller betjänats på ett felaktigt sätt! Med reservation för tekniska ändringar!

Allmänna säkerhetsanvisningar för elverktyg .................................................................... 86

Symboler i detta dokument: Fara! Denna symbol varnar för personskador. OBS! Denna symbol varnar för skador på material eller miljö.

Uppmaning till att agera86 SVENSKA 1 Anvisningar om säkerhet

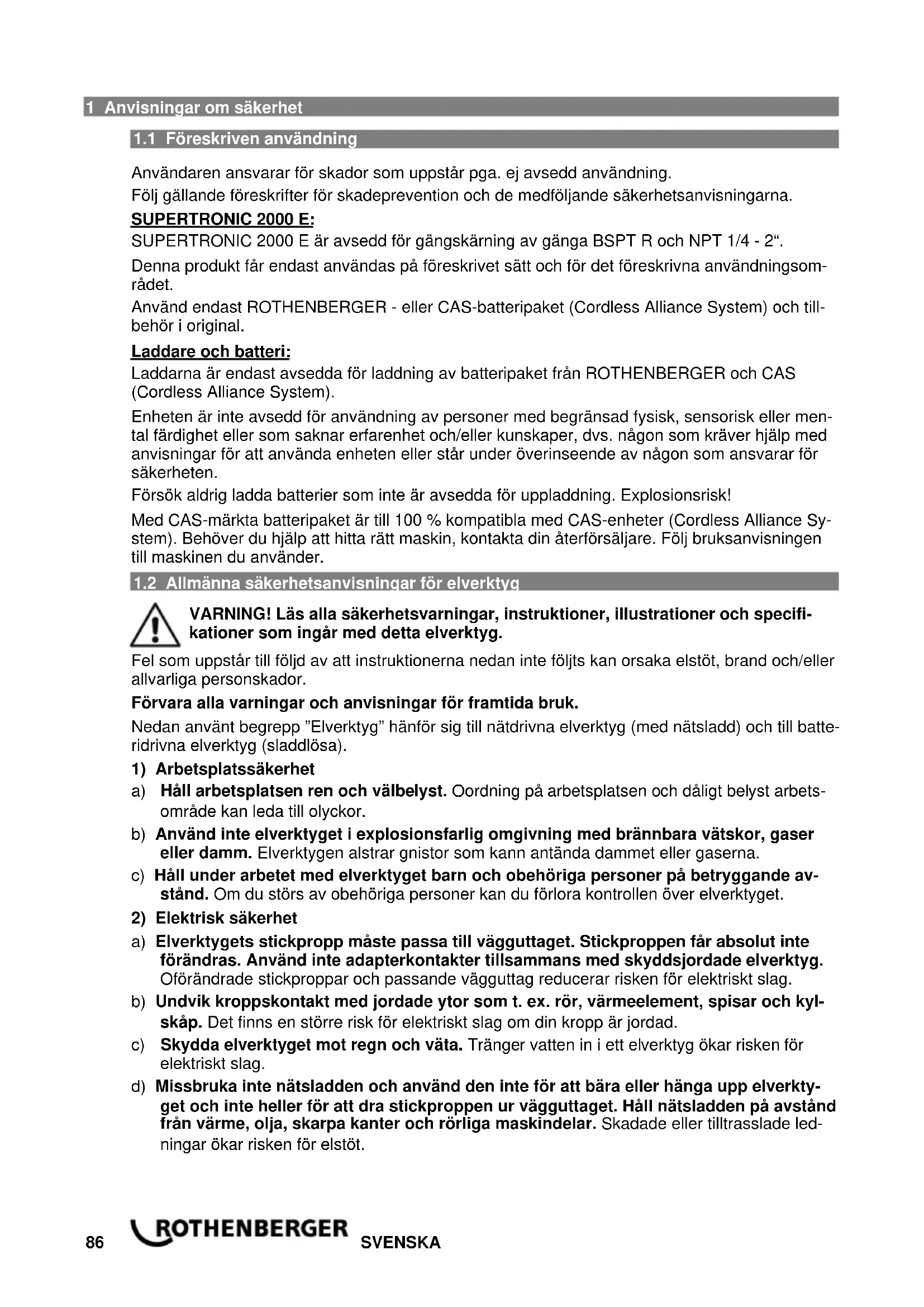

1.1 Föreskriven användning

Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna. SUPERTRONIC 2000 E: SUPERTRONIC 2000 E är avsedd för gängskärning av gänga BSPT R och NPT 1/4 - 2“. Denna produkt får endast användas på föreskrivet sätt och för det föreskrivna användningsom- rådet. Använd endast ROTHENBERGER - eller CAS-batteripaket (Cordless Alliance System) och till- behör i original. Laddare och batteri: Laddarna är endast avsedda för laddning av batteripaket från ROTHENBERGER och CAS (Cordless Alliance System). Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller men- tal färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten. Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk! Med CAS-märkta batteripaket är till 100 % kompatibla med CAS-enheter (Cordless Alliance Sy- stem). Behöver du hjälp att hitta rätt maskin, kontakta din återförsäljare. Följ bruksanvisningen till maskinen du använder.

1.2 Allmänna säkerhetsanvisningar för elverktyg

VARNING! Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifi- kationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batte- ridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbets- område kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kann antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande av- stånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kyl- skåp. Det finns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverkty- get och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade led- ningar ökar risken för elstöt.SVENSKA

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller medi- ciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Den personliga skyddsut- rustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopp- lat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fallkan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt hår kann dras in av roterande delar. g) När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verk- tygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämp- ligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur el- verktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverkty- gen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

5) Omsorgsfull hantering och användning av sladdlösa elverktyg88

SVENSKA a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

VARNING! Använd endast batterier eller batterityp som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för explosioner, kropsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada. e) Använd aldrig ett skadat eller förändrat batteri. Skadade eller förändrade batterier kan förhålla sig på ett oväntat sätt och leda till brand, explosion eller skaderisker. f) Utsätt aldrig ett batteri för eld eller höga temperaturer. Eld och temperaturer över 130 °C (265 °F) kan framkalla en explosion. g) Följ alla anvisningar om laddning och ladda aldrig upp batterier eller det batteridrivna verktyget utanför det temperaturområde som anges i bruksanvisningen. Felaktig upp- laddning eller uppladdning utanför det tillåtna temperaturområdet kan förstöra batteriet och öka brandrisken.

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalre- servdelar. Detta garanterar att elverktygets säkerhet upprätthålls. b) Underhåll aldrig skadade batterier. Allt underhåll av batterier får endast utföras av tillver- karen eller av auktoriserad kundtjänstverkstad.

1.3 Säkerhetsanvisningar

SUPERTRONIC 2000 E: Gänga ej utan att använda rörfäste. Även för att gänga de minsta dimensioner bör man använda rörfästet. Förvissa er om att rörfästet är rätt monterat. On maskinen är felmonterad svänger den runt gänghuvudet med risk för användaren. Stödarmen till rörfästet transporteras lös i locket på väs- kan och skall monteras på plats, på rörfästet. Prova strömbrytarens skick. Förvissa er om att strömbrytaren automatiskt återgår när trycket lät- tar. Gänga ej utan riklig och ständig oljetillförsel. God smörjning gör att maskinen och gänghuvuden håller längre. Kvaliteten förbättras också, pågängorna. Gängning utföres alltid med arbetshastighet. Gängning, höger och vänster skall utföras med den hastighet som finns angiven på växelväljaren, i pilens riktning. Snabb hastighet användes bara för avgängning. För att vänstergänga för in gänghuvudet på maskinens motsatta sida och arbeta frän motsatt håll. Byt ej hastighet under gängning. När man avslutat gängningen stanna maskinen och växla riktni för att börja avgängningen och frigöra röret. Verwenden Si e immer die mit Använd alltid stödenheten som medföljer elverktyget. Förlust av kontroll under arbetet kan leda till skador. Håll dina skjortor och jackor knäppta när du hanterar elverktyget. Sträck dig inte över el- verktyget eller röret. Kläder kan fastna i röret eller elverktyget och dra in dig. Endast en person får styra arbetsprocessen och hantera elverktyget. Ytterligare personer som är inblandade i arbetsprocessen kan leda till oavsiktliga handlingar och skador. Håll golvet torrt och fritt från hala material som olja. Hala golv leder till olyckor. Laddare och batteri:SVENSKA

Denna laddare är inte avsedd för användning av barn eller per- soner med begränsad fysisk, sensorisk eller mental förmåga el- ler med bristande kunskap och erfarenhet. Denna laddare får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för de- ras säkerhet, eller som instruerar dem i säker hantering av lad- daren och gör att de förstår riskerna. I annat fall föreligger fara för felanvändning och skador. Håll barn under uppsikt vid användning, rengöring och under- håll. På så sätt säkerställs att barn inte leker med laddaren. Ladda inga engångsbatterier. Varning för livsfarlig elspänning!!

Använd bara laddaren inomhus!

Skydda laddaren mot fukt

Tillåt aldrig att barn använder enheten. Håll barnen under uppsikt, så att de inte leker med en- heten. Håll barn borta från laddaren och arbetsområdet! Förvara laddaren oåtkomlig för barn! Dra genast ur kontakten vid rökutveckling eller brand i laddaren! Stick aldrig in föremål i laddarens ventilationsöppningar - risk för stötar resp. kortslutning! Ladda inte fulladdade batterier! Skydda batterierna mot fukt!

Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Ladda inte batterier med AIR COOLED-laddare i områden med mycket metalldamm. Öppna aldrig batterierna! Rör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, bränn- bar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Transport av litiumjonbatterier: De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för för- packning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.90 SVENSKA Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batte- riet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. 2 Teknisk data SUPERTRONIC 2000 E Batterispänning ...........................................

BSPT (höger, vänster) NPT Gängans konformighet................................

25-15 /min. Hastighet vid återgång ................................

58 /min. Ljudtrycksnivå (L

3 dB (A) Ljudtrycksnivån kan vara högre än 85 dB (A) när man arbetar med produkten. Använd hörselskydd! Mätvärdena har uppmätts enligt EN 62841-1. Totalvärde vibration ................................

Det totala vibrationsvärdet och bullervärdena som anges i denna bruksanvisning mäts genom en standardiserad mätmetod och kan användas för att jämföra ett elverktyg med ett annat. De kan också användas för en preliminär bedömning av belastningen. De angivna vibrations- och bullervärdena kan under verklig användning av elverktyget variera beroende på vilken typ av verktyg det är och sättet på hur det används, och i synnerhet beroende på vilken typ av arbetsstycke som bearbetas. Identifiera ytterligare säkerhetsåtgärder för att skydda användaren baserat på en uppskattning av vibrationsbelastningen under faktiska användningsförhål-landen (i detta fall ska alla delar av driftscykeln beaktas, exempelvis tidsperioder när elverktyget är avstängt, och sådana när det är verkligen påslaget men kör utan belastning). 3 Teknisk data laddare och batteri (D)

= Laddningsspänning t = Laddningstid (90% fullt) I2 = Max. laddningsström Laddningsspänning

Beakta nätspänningen! Se laddarens typskylt! Ladda upp batteriet helt före första användningen!

1 Batteri 6 Stödarm 2 Växellåda 7 Växelväljare 3 Plats för gånghuvuden 8 Strömbrytare 4 Inställning av rörfäste 9 Adapter, enkel 1/4”-1.1/4” 5 Rörfäste 10 Adapter, säkerhets 1/4”-1.1/4”SVENSKA

Skjut in batteriet tills låset klickar på plats. Ta bort batteriet genom att trycka på spärrarna och ta ut batteriet. För optimal bearbetning av stora rördiametrar rekommenderas användning av ett batteri med minst 4,0 Ah. Annars kanske enhetens prestanda inte är tillräcklig och enheten stängs av under driftscykeln.

Innan man börjar arbetet med maskinen läs säkerhets- och förberedelseinstruktionerna! Sträck dig aldrig in i området för roterande delar! Håll alltid en hand på enhetens handtag för att manövrera strömbrytaren. Lås inte strömbrytaren under drift för att kunna reagera snabbt!

Montera rörfästet stadigt och kolla att stödarmen är parallel med röret som skall gängas. Stördarmen bör sticka ut 1 - 1,5 cm. över rörets ände. Välj lämpligt gänghuvud och montera det i maskinen. Om det rör sej om ett huvud på 1.1/4” eller mindre, stätt först dit en adaptern. För att högergänga för in gänghuvudet på maskinens frontsida. För att vänstergänga för gänghuvudet på maskinens motsatta sida. När adaptaren anrönds skall den monteras på samma sida som man satt gänghuvudet (hö- gergäng på framsidan, vänster på motsatt sida) och sen säkras med den gängade ringen. För att montera huvudet i adaptern, svänadapterns rörliga del motors, tills det är helt insatt. Huvudet spänns fast när man släpper efter. Vid demontering gör på samma sätt. För maskinen mot rör et så att gänghurudet centreras och stödarmen styrs in i avsett hål på maskinen. Kolla att växelväljaren stårt i rätt läge (pil i arbetsriktning). Tryck på strömbrytaren med hö- ger hand. Och gänghuvudet Görjar rotera. Då bör man närma huvudet till röret för att på- börja gängningen, genom att trycka på maskinen. Så snart som gängningen påbörjats, smörj huvudet konstant och rikligt med gängolja frän Rothenberger. När man fått önskad längd på gängan (en normal gänga bör aldrig nå över röret på gänghu- vudet), stanna motorn, växla riktning på växelväljaren och tryck i gång motorströmbrytaren. Maskinen börjar att gänga av och röret blir fritt. O.b.s! Snabbhastigheten är bara för avgängning. Gänga aldrig med denna hastighet!

4.4 Laddare och batteri (D)

Skjutfäste 5 Knapp till laddindikeringen

Laddindikering 6 Ladd- och signalindikering Idrifttagning: Kontrollera först att spänningen och frekvensen på märkskylten stämmer överens med nätströmmen du ska använda! Maskiner av den här typen som kan generera likström, kan påverka enklare jordfelsbrytare. An- vänd typ F eller bättre med brytström på max. 30 mA. Se till så att ventilationsöppningarna på laddaren inte är igensatta innan du använder den. Håll ett avstånd om minst 5 cm till andra föremål! Självtest: Sätta i kontakten.92 SVENSKA (4)Varningsindikeringen, laddindikeringen och underhållsladdindikeringen tänds efter varandra i ca (3)1 sekund, den inbyggda fläkten går på i ca 5 sekunder. Batteri: Ladda batteriet (1) före användning. Ladda batteriet när effekten avtar. Optimal förvaringstemperatur ligger mellan 10°C och 30°C. Tillåten förvaringstemperatur ligger mellan 0 och 50°C. Litiumjonbatterier har ladd- och signalindikering (6): Tryck på knappen (5), så ger lysdioderna laddindikering. Om en lysdiod blinkar, så är batteriet nästan urladdat och kräver laddning igen. Användning: Ladda batteriet: Skjut på batteriet tills det tar emot på skjutfästet (2). Laddindikeringen (3) blinkar. Underhållsladdning: Laddaren slår automatiskt om till underhållsladdning när laddningen är klar. Batteriet kan sitta kvar i laddaren, så att det är klart att använda. Laddindikeringen (3) lyser fast. Fel: ● Varningslampan (4) lyser fast. Batteriet laddar inte. Temperaturen är för hög/låg. Ligger batteritemperaturen mellan 0°C och 50°C, så börjar laddningen automatiskt. ● Varningsindikeringen (4) blinkar. Trasigt batteri. Ta genast ut batteriet ur laddaren. Batteriet är inte ordentligt påskjutet på skjutfästet (2).

5 Skötsel och underhåll SUPERTRONIC 2000 E: Ta alltid ut batteriet innan arbeten utförs på maskinen. Strömbrytare för start: Proba att strömbrytaren automatiskt återgår när trycket från fingrarna släppes. Vid tveksamhet reparera omedelbart. Gänghuvuden.: Huvudet som ska användas bör ej vara slitet eftersom kvaliteten på gängningen blir sämre. Håll rent från spån för att uppnå bra kvalité och länge hållbarhet. Växellåda.: Var 500:e arbetstimme bör oljebyte ske. Efter nedmontering rengör alladelar med fo- togen så att använd olja avlägsnas. Torka delarna med torr tryckluft, smörj in med det nya fettet med rena händer. Använd ej lösande vätskor. För att utföra en bra smörjning bör ca 300 gr. an- vändas. Det är ej rådligt att använda för mycket, eftersom maskinens temperatur då kan stiga. Fettsort: LGMT2 från SKF eller liknande. Vi rekommenderar att denna operation utföres av en av fabrikanten auktoriserad servicestation. Nedmontering av växellåda: Vid avmontering av locket på lådan, för aldrig in vassa saker såsom skruvmejslar etc. mellan lock och kropp. Utföres lämpligen genom att slå lätt med en plastham- mare på framsidan av åttkantingen. Rörfäste: Kolla att klämman på rörfäster är i gott skick. Byt ut den om ni observerar glidning av röret. OLåten specialist utföra underhåll och reparation av maskinen.SVENSKA

Laddaren: Laddaren får bara repareras av elektriker! Blir sladden på maskinen skadad, så måste du låta tillverkaren, service eller behörig elektriker byta den för att undvika risk för fara. 6 Felsökning Symptom Möjlig orsak Otillräcklig kapacitet Kolla att inte skarvsladden är för lång eller är otillräckligt grov. Kolla att rörfästet är rätt fastsatt (bult parallell med rör). Kolla att gänghuvudena är i gott skick. Smörj gänghuvudena ständigt och rokligt. Förvissa er om att röret är gängbart. Ocentrerad gängning Kolla att rörfästet är i rätt position (axeln parallell med röret). Kolla kvalité och skick på röret. Otillråcklig längd på gängan Se till att rörfästet är i korrekt läge. Se till att de inte finns något hinder mellan maskin och rörfäste. Otillräcklig kvalité Kontrollera gängbackarnas kondition. Se efter att smörningen är ständig och riklig. Kolla rörets kvalité. Se till att smörjoljan är av god kvalité (använd Rothenberger olja).

Dålig avpassning av gänghuvudet Se till att adaptern i lämpligt mått (till 1.1/4”) används. Se till att lämpligt gänghuvud används (Rothenberger serie 600 eller motsvarande). Blokerad omkastnings- spak Rör lät maskinen uppat och nerat.kinen börjar att gänga av och röret blir fritt.

7 Tillbehör Du hittar lämpliga tillbehör i huvudkatalogen eller på www.rothenberger.com

8 Kundservice ROTHENBERGER serviceplatser finns tillgängliga för att hjälpa dig (se listan i katalogen eller online) och reservdelar och service finns också tillgängligt via samma serviceplatser. Beställ dina tillbehör och reservdelar från din specialiståterförsäljare eller använd RO SERVICE+ online: ℡ + 49 (0) 61 95/ 800 8200 + 49 (0) 61 95/ 800 7491 service@rothenberger.com - www.rothenberger.com 9 Avfallshantering Vissa delar i detta verktyg innehåller ämnen som kan återvinnas. Detta kan utföras av certifie- rade återvinningsföretag. Vid skrotning av icke återvinningsbara ämnen (t.ex. elektronikskrot) skall du ta kontakt med ansvarig kommunal instans. Kasta inte förbrukade batterier i elden eller i hushållssoporna. Lämna dem istället hos återförsäl- jaren som tar hand om dem på ett miljöriktigt sätt. Gäller endast EU-länder: Kasta inte elektriska verktyg bland hushållsavfall! Enligt direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och nationell lagstiftning genom vilken direktivet införlivats ska elektriska verktyg som inte längre är användbara samlas in separat och tillföras miljövänlig återvinning.94 NORSK
