NAUDOJIMO INSTRUKCIJA SUPRTRONIC 2000 E ROTHENBERGER

1 Saugos nuoroda....166

1.1 Naudojimas pagal paskirtį....166
1.2 Bendrosios elektrinių įrankių saugos nuorodos....166
1.3 Specialios saugos nuorodos....168

2 Techniniai duomenys SUPERTRONIC 2000 E 170

3 Techniniai duomenys |krovimo jrenginys ir akumuliatorius (D)....171

4 Irenginio veikimas....171

4.1 Apžvalga (A)....171
4.2 Akumuliatoriaus keitimas (B) 171
4.3 Valdymas (C)....171
4.4 Ikrovimo jrenginys ir akumuliatorius (D) 172

5 Aptarnavimas ir techninė priežiūra....173

6 Sutrikimų nustatymas ir šalinimas....173

7 Priedai....174

8 Klientų aptarnavimo tarnyba....174

9 Šalinimas....174

Šiame dokumente pateikiami žymėjimai:

Pavojus!

Šis ženklas įspėja apie sužalojimus.

Dèmesio!

Šis ženklas įspėja apie materialinius nuostolius ir žalą aplinkai.

→ Būtinybė imtis veiksmų

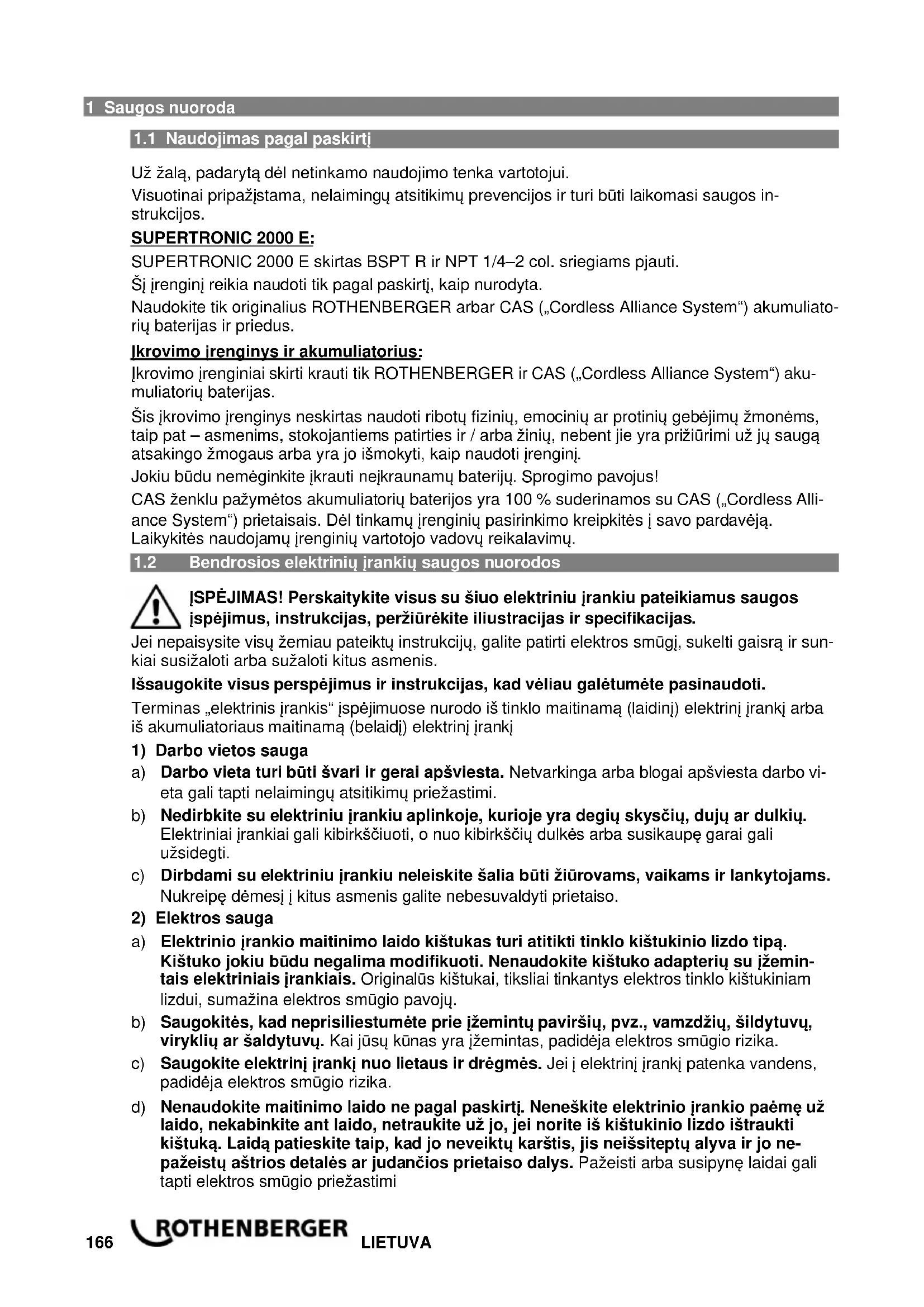

1.1 Naudojimas pagal paskirti

Už žalą, padarytą dėl netinkamo naudojimo tenka vartotojui.

Visuotinai pripažjstama, nelaimingų atsitikimų prevencijos ir turi būti laikomasi saugos instrukcijos.

SUPERTRONIC 2000 E:

SUPERTRONIC 2000 E skirtas BSPT R ir NPT 1/4–2 col. sriegiams pjauti.

Ši jrenginj reikia naudoti tik pagal paskirtj, kaip nurodyta.

Naudokite tik originalius ROTHENBERGER arbar CAS („Cordless Alliance System“) akumuliatorių baterijas ir priedus.

Ikrovimo jrenginys ir akumuliatorius:

Įkrovimo įrenginiai skirti krauti tik ROTHENBERGER ir CAS („Cordless Alliance System“) akumuliatorių baterijas.

Šis įkrovimo įrenginys neskirtas naudoti ribotų fizinių, emocinių ar protinių gebėjimų žmonėms, taip pat – asmenims, stokojantiems patirties ir / arba žinių, nebent jie yra prižiūrimi už jų saugą atsakingo žmogaus arba yra jo išmokyti, kaip naudoti įrenginį.

Jokiu būdu nemėginkite įkrauti neįkraunamų baterijų. Sprogimo pavojus!

CAS ženklu pažymėtos akumuliatorių baterijos yra 100 % suderinamos su CAS („Cordless Alliance System“) prietaisais. Dėl tinkamų įrenginių pasirinkimo kreipkitės į savo pardavėją.

Laikykitės naudojamų įrenginių vartotojo vadovų reikalavimų.

1.2 Bendrosios elektrinių įrankių saugos nuorodos

ISPEJIMAS! Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas.

Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau galėtumėte pasinaudoti.

Terminas „elektrinis įrankis“ įspėjimuose nurodo iš tinklo maitinamą (laidinį) elektrinį įrankį arba iš akumuliatoriaus maitinamą (belaidį) elektrinį įrankį

1) Darbo vietos sauga

a) Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingu atsitikimų priežastimi.

b) Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.

c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį i kitus asmenis galite nebesuvaldyti prietaiso.

2) Elektros sauga

a) Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

b) Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

c) Saugokite elektrinj įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.

d) Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi

e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vado- vaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.

b) Visada dirbkite su asmens apsaugos priemonėmis.Būtinai dėvėkite apsauginius aki-nius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

c) Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.

d) Prieš jjungdami elektrinj įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.

e) Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

f) Dévékite tinkamą aprangą. Nedèvékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią trauma per sekundės dalį.

4) Elektrinio įrankio naudojimas ir valdymas

a) Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.

b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegali-ma įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo.

d) Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepa-tyrę asmenys

e) Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.

g) Elektrini įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
5) Akumuliatorinio įrankio naudojimas ir valdymas
a) Akumuliatorius jkraukite tik gamintojo rekomenduojamuose jkrovimo jrenginiuose.
Jei tam tikro tipo akumuliatoriams pritaikytu jkrovimo jrenginiu bus jkraunamas kitoks akumuliatorius, kyla gaisro pavojus.
b) !SPĖJIMAS! Su elektriniu įrankiu naudokite tik jam specialiai skirtus akumuliatorius arba akumuliatorių tipus. Naudojant kitokius akumuliatorius gali įvykti sprogimas, galimi sužalojimai ir gaisro pavojus.
c) Nenaudoamus akumuliatorius laikykite atokiai nuo sāvaržėlių, monetų, raktų, vinių, varžtų ar kitų metalinių daiktų, galinčių sukelti kontaktų perkrova. Dėl trumpojo jungimo tarp akumuliatoriaus kontaktų galimi nudeginimai ar gaisras.
d) Netinkamai naudojant iš akumuliatoriaus gali ištekėti skysčio. Venkite sąlyčio su skysčiu. Esant netyčiniam sąlyčiui nuplaukite vandeniu. Jei skysčio patektų į akis, kreipkitės į gydytoja. Ištekėjęs skystis gali sudirginti arba nudeginti odą.
e) Nenaudokite pažeisto arba pakeisto akumuliatoriaus. Pažeisti arba pakeisti akumuliatoriai gali nenuspėjamai veikti ir sukelti gaisrą, sprogimą arba sužaloti.
f) Akumuliatorių saugokite nuo ugnies arba per aukštos temperatūros. Ugnis arba aukštesnė nei 130 °C (265 °F) temperatūra gali sukelti sprogimą.
g) Laikykitės visų krovimo nurodymų ir niekada nekraukite akumuliatoriaus arba akumuliatorinio įrankio temperatūroje, kuri yra už naudojimo instrukcijoje nurodytos temperatūros srities ribų. Netinkamai kraunant arba kraunant neleistinoje temperatūroje, akumuliatorius gali sugesti, ir padidėja gaisro pavojus.
6) Priežiūra
a) Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias ats- argines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
b) Niekada neatlikite pažeistų akumuliatorių techninės priežiūros. Visą akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotos klientų aptarnavimo tarnybos sky- riai.

1.3 Specialios saugos nuorodos

SUPERTRONIC 2000 E:

Niekada nepjaukite be vamzdžio laikiklio. Vamzdžio laikiklj naudokite net mažiausio skersmens vamzdžiams.

Pasirūpinkite, kad vamzdžio laikiklis būtų tiksliai sumontuotas. Netinkamai sumontavus laikiklio ribotuvas gali iššokti iš mašinos galvutės ir sužeisti operatorių. Ribotuvas tieki-amas kaip atskira dalis (lagamino dangtyje), jį reikia įstumti į numatytą angą, iškart už aštuoniakampės pjovimo galvutės angos.

Patikrinkite darbinio jungiklio būklę. Atleidus jungiklj variklis turi iškart sustoti, antraip variklis arba jungiklis yra su defektu.

Nepjaukite sriegio, jei tepimas yra nepakankamas ar su pertrūkiais. Optimalus tepimas pailgina mašinos ir sriegio pjovimo galvutės eksploatacijos trukmę. Taip pat pagerėja ir sriegio kokybė.

Sriegj būtina pjauti tik darbiniu greičiu. Dešiniojo ir kairiojo sriegių pjovimas turi būti at-liekamas darbiniu greičiu. Pjovimo kryptį galima nustatyti jungikliu (7). Greitają eiga ga-lima naudoti tik atsukant pjovimo galvutę nuo vamzdžio. Kairiojo sriegio pjovimui uždėkite pjovimo galvutę ant priešingos mašinos pusės.

Pjovimo krypties keitimas. Pjovimo krypti keiskite tik mašinai visiškai sustojus. Antraip gali būti apgadinta mašina.

Visada naudokite su elektriniu įrankiu pristatytą atraminį įtaisą. Kontrolės praradimas dirbant gali lemti sužalojimus.

Dirbant su elektriniais įrankiais turi būti užsegtos rankogalių ir marškinių sagos. Niekada nesiekite virš elektrinio įrankio ar vamzdžio. Drabužiai gali įsipainioti į vamzdį ar elektrinį įrankį.

Darbo procesą kontroliuoti ir valdyti elektrinį įrankį turi tik vienas žmogus. Papildomi darbo procese dalyvaujantys žmonės gali atlikti netyčinius veiksmus ir lemti sužalojimus.

Grindys turi būti sausos, ant jų neturi būti slidžių medžiagų, pvz., alyvos. Slidžios grindys yra nelaimių priežastis.

Ikrovimo jrenginys ir akumuliatorius:

Šis įkrovimo įrenginys neskirtas naudoti vaikams ir ribotų fizinių, emocinių ar protinių gebėjimų žmonėms, taip pat – asmenims, stokojantiems patirties ir žinių. Šį įkrovimo įrenginį gali naudoti vaikai nuo 8 metų ir ribotų fizinių, emocinių ar protinių gebėjimų asmenys, taip pat – asmenys, stokojantys patirties ir žinių, jei jie yra prižiūrimi už jų saugą atsakingo žmogaus arba yra jo išmokyti saugiai naudoti įkrovimo įrenginį bei suvokia galimus pavojus. Priešingu atveju kyla netinkamo valdymo ir sužalojimų pavojus.

Prižiūrėkite vaikus naudojant ir valant įrenginį bei atliekant jo techninę priežiūrą. Taip užtikrinsite, kad vaikai nežais su įkrovi-mo įrenginiu!

Nekraukite nejkraunamų akumuliatorių!

Įspėjimas dėl pavojingos elektros įtampos!!

Įkrovimo įrenginį naudokite tik patalpose!

Saugokite jkrovimo jrenginj nuo drègmès!

Jokiu būdu neleiskite naudoti įrenginį vaikams. Prižiūrėkite vaikus, kad užtikrintumėte, kad jie nežais įrenginiu.

Neprileiskite vaikų prie įkrovimo įrenginio ir darbo vietos!

Įkrovimo įrenginį laikykite taip, kad jis būtų nepasiekiamas vaikams!

Jei jkrovimo jrenginyje pasirodė dūmai ar liepsna, nedelsdami ištraukite tinklo kištuką!

Nekiškite jokių daiktų į įkrovimo įrenginio vėdinimo angas, nes gali kilti elektros smūgio ir trumpojo jungimo pavojus!

Nekraukite iš naujo visiškai jkrautų akumuliatorių baterijų!

Akumuliatorių baterijas saugokite nuo drėgmės!

Akumuliatorių baterijas saugokite nuo liepsnos!

Nenaudokite sugedusių arba deformuotų akumuliatorių baterijų!

Vietose, kuriose yra daug metalo dulkių, nekraukite akumuliatorių blokų su AIR COOLED įkrovikliais.

Neatverkite akumuliatorių baterijų!

Nelieskite akumuliatorių baterijų kontaktų ir neatlikite jų trumpojo jungimo!

Iš sugedusių akumuliatorių baterijų gali ištekėti lengvai rūgštinis, degus skystis!

Jei iš akumuliatoriaus skystis ištekėjo ir pateko ant odos, nedelsdami gausiai nuplaukite vandeniu. Jei akumuliatoriaus skystis pateko į akis, išplaukite jas švariu vandeniu ir nedelsdami kreipkitės į gydytoją!

Ličio jonų akumuliatorių baterijų transportavimas: Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

2 Techniniai duomenys SUPERTRONIC 2000 E

Akumuliatoriaus jtampa 18V

Akumuliatoriaus talpa (rekomendacija) ≥ 4.0 Ah

Matmenys (ilgis x plotis x aukštis, be akumuliatoriaus) ... 558 x 111 x 142 mm

Svoris (be akumuliatoriaus).... 6,6 kg

Vamzdžio laikiklio svoris 1,6 kg

Sriegio pjovimo galia 1/4–2 col.

Sriegio tipas BSPT (dešinysis, kairysis) NPT

Kūgiškumas (sriegio smailėjimas) 1/16

Sriegio pjovimo greitis 25-15 aps./min

Greitis greitaja eiga 58 aps./min

Garso slègio slenkstis (LpA) 87 dB (A) | KpA 3 dB (A)

Garso galios slenkstis ( L_WA ) 100 dB (A) | K_WA 3 dB (A)

Darbo metu triukšmo slenkstis gali viršyti 85 dB (A). Devėti klausos apsaugą!

Išmatuotos vertės apskaičiuotos pagal EN 62841-1.

Vibracijos bendroji vertė ≤2,5 m/s^2 K=1,5m/s^2

Šioje instrukcijoje nurodytos vibracijos ir triukšmo spinduliuotės vertės yra išmatuotos pagal standartizuotus matavimo metodus, todėl jas galima naudoti lyginant konkretų elektrinį įrankį su kitais. Jas galima naudoti ir atliekant negalutinį apkrovos įvertinimą.

Atsižvelgianti į elektrinio įrankio naudojimo pobūdį, o ypač – į apdirbamo ruošinio pobūdį, nurodytos vibracijos ir triukšmo spinduliuotės vertės gali skirtis nuo faktinių. Nustatykite papildomas operatoriaus apsaugos priemones, kurios paremtos vibracijos įvertinimu pagal faktines naudojimo sąlygas (atsižvelkite j visas sudedamąsias darbinio ciklo dalis, pavyzdžiui, elektrinio įrankio išjungimo laiką ir laiką, kai įrankis yra jjungtas, tačiau veikia be apkrovos).

3 Techniniai duomenys Ikrovimo jrenginys ir akumuliatorius

(D)

Akumuliatorius: Ikrovimo jrenginys:

U = Įtampa	U1 = Įvado įtampa
C = Vardinė talpa	f1 = Įėjimo dažnis
W = Svoris	P1 = Įvado galia
Ic = Įkrovimo srovė	U2 = Įkrovimo Įtampa
t = Įkrovimo trukmė (90 %) I2	= Maks. Įkrovimo srovė
Įkrovimo Įtampa...... 20,75 V DC	Nc = Akumuliatoriaus elementų skaičius
Įkrovimo temperatūra...... 0° - 50° C W	= Svoris
Maks. iškrovos tempe-ratūra.. 5° - 50° C	Atkreipkite dėmesį į tinklo įtampą! Žr. įkrovimo įrenginio techninių duomenų lentelę!
Prieš naudodami pirmą kartą įkraukite akumuliatorių!

4 Irenginio veikimas

4.1 Apžvalga (A)

1	Akumuliatorius 6		Ribotuvas
2	Pavaros korpusas	7	Kairės / dešinės eigos jungiklis
3	Sriegio pjovimo galvutės anga	8	Darbinis jungiklis
4	Vamzdžio laikiklio anga	9	„Monoblok“ 1/4–1,1/4 col. adapteris
5	Vamzdžio laikiklis	10	„Euroblok“ 1/4–1,1/4 col. adapteris

4.2 Akumuliatoriaus keitimas

(B)

Įstumkite akumuliatorių, kol fiksavimo elementas spragtelėdamas užsifiksuos. Norėdami išimti, spauskite fiksatorių ir ištraukite akumuliatorių.

Optimaliam didelio skersmens vamzdžių lenkimui rekomenduojame naudoti mažiausiai 4,0 Ah akumuliatorių. Antraip prietaiso galios gali nepakakti ir darbo ciklo metu prietaisas išsijungs.

4.3 Valdymas

(C)

Prieš pradėdami bet kokius darbus prie mašinos perskaitykite bendruosius ir specialiuosius saugos nurodymus!

Niekada nieko neimkite besisukančių dalių srityje!

Norėdami spausti jjungimo / išjungimo jungikli, visada laikykite vieną ranką ant prietaiso rankenos. Dirbdami neužfiksuokite jjungimo jungiklio, kad galėtumėte greitai sureaguoti!

→ Tvirtai sumontuokite vamzdžio laikiklj, stebėkite kad ribotuvas eitų lygiagrečiai pjaunamam vamzdžiui. Ribotuvas turi išsikišti už vamzdžio galo maždaug nuo 1 iki 1,5 cm.
→ Pasirinkite norimą galvutę ir įstatykite ją į aštuoniakampę spaustuvo angą. Naudojant 1,1/4 col. ir mažesnio skersmens galvutę, reikia iš anksto uždėti adapterį. Pjaudami dešinį sriegį stumkite galvutę nuo mašinos priekinės pusės, o pjaudami kairį – iš priešingos pusės.
→ Adapteris uždedamas tiesiai ant aštuoniakampės mašinos angos (dešiniam sriegiui nuo priekio, kairiam sriegiui – nuo galo).
→ Sukite adapterio žiedą pagal laikrodžio rodyklę, įstumkite galvutę ir leiskite žiedui atšokti. Norėdami išimti galvutę, atlikite tuos pačius veiksmus.
→ Tada stumkite laikiklyje prispaustą vamzdį i mašiną taip, kad ribotuvas patektų i savo angą (ribotuvas = lygiagrečiai vamzdžiui), o vamzdžio galas būtų glaudžiai prigludęs prie pjovimo galvutės.
→ Ar kairės / dešinės eigos jungiklis yra norimoje padėtyje? Spauskite darbinį jungiklį. Sriegio pjovimo galvutė pradės suktis. Tol spauskite mašiną į vamzdžio galą, kol vamzdį bus galima be atramos toliau traukti nuo mašinos (C2 pav.).
→ Nuolat ir pakankamai tepkite ROTHENBERGER sriegių pjovimo alyva.

→ Pasiekę norimą sriegio ilgį (esant įprastiems sriegiams vamzdis niekada neturi išsikišti iš pjovimo spaustuvo galvutės), išjunkite variklj. Norėdami atsukti galvutę nuo vamzdžio, pa- keiskite eigos kryptį.

DÈMESIO! Greitoji eiga tinka tik galvutei atsukti, NIEKADA nenaudokite jos įprastiniam sriegio pjovimo darbui!

4.4 Ikrovimo jrenginys ir akumuliatorius (D)

Apklausa:

1 Akumuliatorių baterija
4 lspėjamasis indikatorius
2 Slankusis lizdas 5 Talpos indikatoriaus mygtukas
3 Būklės indikatorius 6 Talpos ir signalinis indikatorius

Paleidimas:

Prieš pradédami naudoti jrenginj patikrinkite, ar techninių duomenų lentelėje nurodyta tinklo įtampa ir dažnis sutampa su jūsų elektros tinklo duomenimis!

Tokie jrenginiai, generuojantys nuolatinę elektros srove, gali paveikti paprastus gedimo srovės jungiklius. Naudokite F tipo jungiklius, o geriausia tokius, kurių suveikimo srovė yra 30 mA.

Prieš pradėdami naudoti įkrovimo įrenginį, įsitikinkite, kad neuždengtos vėdinimo angos. Atstumas iki kitų daiktų turi būti bent 5 cm!

Savitikra:

→ lkiškite tinklo kištuką.

Jspėjamasis indikatorius (4) ir būklės indikatorius (3) vienas po kito įsižiebia maždaug 1 sekundei ir maždaug 5 sekundes sukasi ventiliatorius.

Akumuliatorių baterija:

Prieš pradėdami naudoti akumuliatorių bateriją (1), ją įkraukite.

Sumažėjus galiai įkraukite akumuliatorių bateriją iš naujo.

Tinkamiausia laikymo temperatūra yra nuo 10 °C iki 30 °C. Leistina jkrovimo temperatūra siekia nuo 0 °C iki 50 °C.

Ličio jonų akumuliatorių baterijos turi talpos ir signalinį indikatorių (6):

→ Paspaudus mygtuką (5) šviesos diodais rodoma įkrovos būklė.

Jei šviesos diodas mirksi, akumuliatorių baterija yra beveik išsikrovusi ir turi būti įkrauta.

Operacija:

Akumuliatorių baterijos įkrovimas:

Akumuliatorių bateriją iki galo užstumkite ant slankiojo lizdo (2).

Būklės indikatorius (3) mirksi.

Palaikomasis jkrovimas:

Baterijai jsikrovus, jkrovimo jrenginys automatiškai persijungia i palaikomojo jkrovimo režimą.

Akumuliatorių baterija gali likti įkrovimo įrenginyje ir yra nuolat paruošta naudoti.

Būklės indikatorius (3) nuolat žiba.

Triktis:

- Įspėjamasis indikatorius (4) nuolat žiba.

Akumuliatorių baterija nekraunama. Per aukšta / per žema temperatūra. Jei akumuliatorių baterijos temperatūra yra nuo 0 °C iki 50 °C, įkrovimas pradedamas automatiškai.

- Įspėjamasis indikatorius (4) mirksi.

Akumuliatorių baterijos gedimas. Nedelsdami išimkite akumuliatorių bateriją iš įkrovimo įrenginio.

Akumuliatorių baterija netinkamai įdėta į slankųjį lizdą (2).

5 Aptarnavimas ir techninė priežiūra

SUPERTRONIC 2000 E:

Prieš atlikdami bet kokius darbus prie mašinos, išimkite akumuliatorių.

Jungiklis: Jei atleidus darbini jungiklj variklis neišsijungia, jungiklis yra sugedęs. Nutraukite darba ir suremontuokite gedimą.

Sriegiu pjovimo galvutė: Isitikinkite, kad naudojamų galvučių pjovimo galvutė neapgadinta.

Saugokite galvutę nuo drożlių, antraip suprastės sriegio kokybė.

Pavaros korpusas: Pavaros tepalą reikia keisti po 500 darbo valandų. Išardytą mašiną reikia nuvalyti benzinu, būtina pašalinti seną tepalą. Visas mechanines dalis reikia išpūsti sausu suslėgtu oru vėl patepti tepalu (švariomis rankomis). NENAUDOKITE JOKIŲ SKYSTŲ TIRPIKLIŲ. Pakankamas tepalo kiekis yra maždaug 300 gramų. Per daug tepalo gali labai padidinti mašinos darbinę temperatūrą. Tepalas: LGMT 2, gamintojas SKF, arba panašus. Tepalo keitimo darbus rekomenduojame patikėti įgaliotai klientų priežiūros tarnybai.

Pavaros korpuso išardymas: Išmontuojant dangtį, ypač prie sandariklių, negalima naudoti tokių aštrių daiktų, pvz., vinių, atsuktuvų. Galimi pažeidimai! Išardyti bus lengviau lengvai sudavus plastikiniu kūjeliu aštuoniakampio priekį.

Vamzdžio laikiklis: Patikrinkite, ar vamzdžio laikiklio spaustuvai yra gerai būklės. Jei vamzdis pradeda slysti, pakeiskite juos.

Specialistų atliekama techninė priežiūra: Bet kokius remonto darbus turi atlikti specialistai, naudodami tik originalias dalis.

Ikrovimo jrenginys:

Įkrovimo įrenginį remontuoti gali tik elektrikai!

Jei maitinimo kabelis yra pažeistas, siekiant išvengti pavojaus jį turi pakeisti gamintojas, jo klientų aptarnavimo tarnyba ar panašios kvalifikacijos specialistai.

6 Sutrikimų nustatymas ir šalinimas

Sutrikimas Galima priežastis
Nepakankama galia Pasirūpinkite, kadbūtų jjungtas darbą atitinkantis greitis.- vamzdžio laikiklis būtų tinkamai pritvirtintas (ribotuvas lygiag-rečiai vamzdžiui!).- pjovimo galvutė būtų nepriekaištingos būklės. Patikrinkite, ar vamzdį galima pjauti. Pakankamai patepkite.
Mašina nepjauna centruoto sriegio	-Ar vamzdžio laikiklio ribotuvas yra lygiagrečiai vamzdžiui?-Ar vamzdžio kokybė ir būklė pritaikyta sriegių pjovimui?
Nepakankamas sriegio ilgis	Patikrinkite, ar-tvirtai laikosi vamzdžio laikiklis,- tarp mašinos ir vamzdžio laikiklio nėra klūties (pjuvenų ar pan.).
Prasta sriegio kokybė	-Ar sriegio pjovimo galvutė yra nepriekaištingos būklės?- Ar tepimas pakankamas?- Ar pasirinkta tinkanti vamzdžio kokybė?- Ar sutampa sriegio alyvos kokybė („Rothenberger“ alyva)?
Prastas pjovimo galvutės tikslusis reguliavimas	-naudokite tinkamą adapterį (iki 1,1/4 col.).- Ar naudojate pjovimo galvutę, tinkančią mašinai („Rothenberger“ SERIE 600 arba lygiavertę).
Perjungimo svirtis užblokuota	-Mašina lengvai juda aukštyn ir žemyn

7 Priedai

Tinkamus priedus galite rasti pagrindiniame kataloge arba www.rothenberger.com

8 Klientų aptarnavimo tarnyba

Vietinės ROTHENBERGER klientų tarnybos yra pasirenge Jums padėti (žr. sąrašą kataloge arba internete), čia galite įsigyti atsarginių dalių ir kreiptis dėl paslaugų klientams. Priedus ir ats- argines dalis užsisakyti iš mūsų pardavėjų arba naudo-damiesi priežiūros po RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📞 + 49 (0) 61 95/ 800 7491 ✉ [e-mail] - www.rothenberger.com

9 Šalinimas

Irenginių dalys yra antrinė žaliava, jos gali būti vėl perdirbamos. Kreipkitės į įgaliotas ir sertifikuotas antrinių žaliavų tvarkymo bendroves. Dėl neperdirbamų dalių (pvz., elektronikos atliekų) šalinimo tausojant aplinką pasikonsultuokite su vietine atliekų tvarkymo tarnyba.

Nemeskite panaudotų keičiamų akumuliatorių į ugnį, nešalinkite su buitinėmis atliekomis. Pardavėjas pasiūlys aplinkai nekenkiantį senų akumuliatorių šalinimo būdą.

Tik ES šalims:

Elektrinių prietaisų nešalinkite su buitinėmis atliekomis!! Pagal Europos Sajungos direktyva 2012/19/EU dėl elektros ir elektronikos įrangos šalinimo ir ją įgyvendinančius vietinius įstatymus, daugiau nenaudojami elektriniai įrankiai turi būti surenkami atskirai ir perdirbam nekenkiant aplinkai.

Saturs Lappuse

Prisiimdami visą atsakomybę deklaruojame, kad šis gaminys atitinka visus nurodytus standartus ir direktyvas.

ES ATBILSTĪBAS DEKLARĀCIJA
