KÄYTTÖOHJE SUPRTRONIC 2000 E ROTHENBERGER

Side 94 SUOMI Lue ja säilytä tämä käyttöohje! Älä heitä pois! Takuu ei kata käyttövirheistä aiheutuvia vahinkoja! Oikeudet teknisiin muutoksiin pidätetään!

Sähkötyökalujen yleiset turvallisuusohjeet ...................................................................... 105

Dokumentissa käytetyt merkinnät: Vaara! Merkki varoittaa loukkaantumisista. Huom! Merkki varoittaa esine- ja ympäristövahingoista.

Viittaa toimenpiteisiinSUOMI

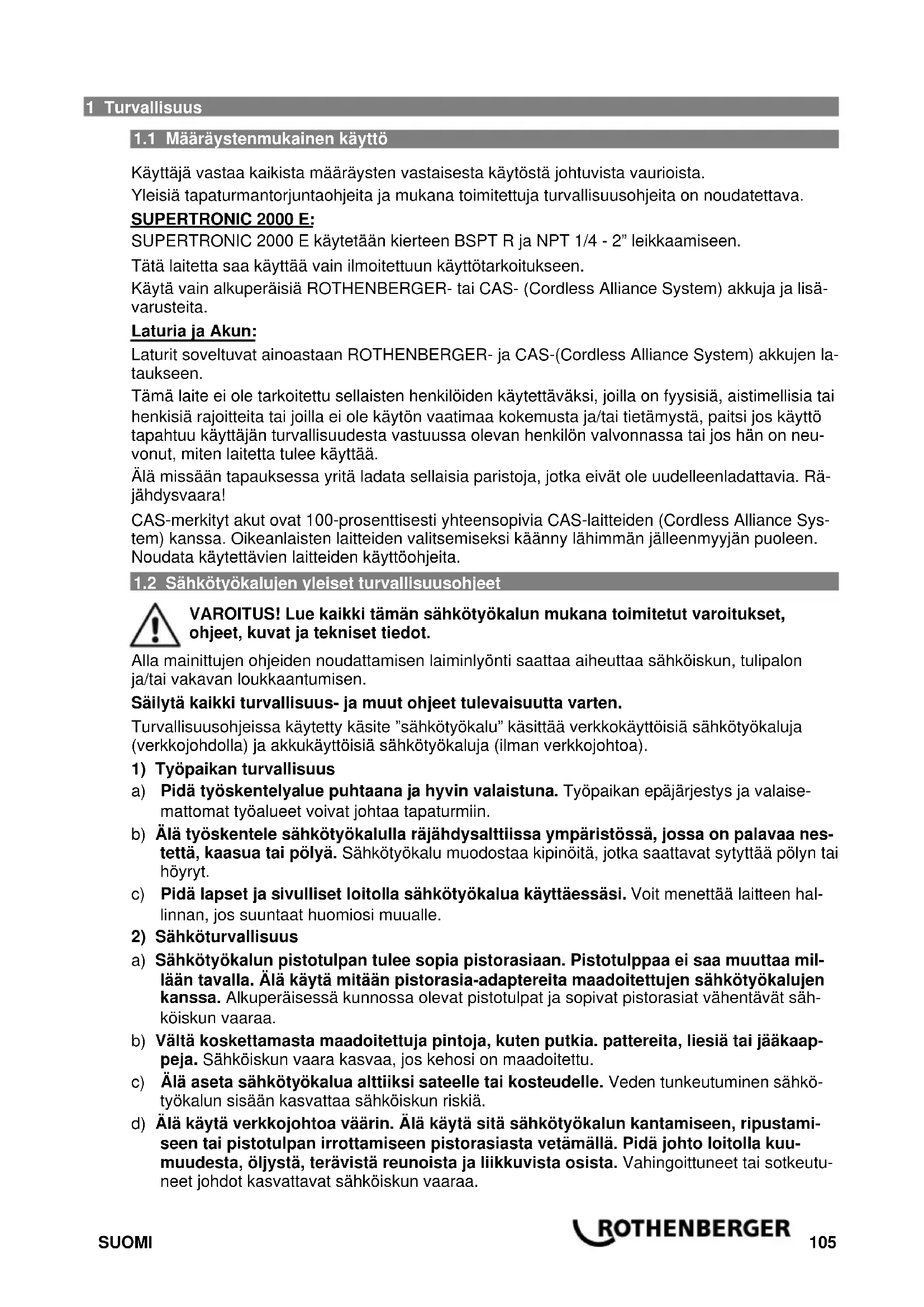

1.1 Määräystenmukainen käyttö

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava. SUPERTRONIC 2000 E: SUPERTRONIC 2000 E käytetään kierteen BSPT R ja NPT 1/4 - 2” leikkaamiseen. Tätä laitetta saa käyttää vain ilmoitettuun käyttötarkoitukseen. Käytä vain alkuperäisiä ROTHENBERGER- tai CAS- (Cordless Alliance System) akkuja ja lisä- varusteita. Laturia ja Akun: Laturit soveltuvat ainoastaan ROTHENBERGER- ja CAS-(Cordless Alliance System) akkujen la- taukseen. Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neu- vonut, miten laitetta tulee käyttää. Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Rä- jähdysvaara! CAS-merkityt akut ovat 100-prosenttisesti yhteensopivia CAS-laitteiden (Cordless Alliance Sys- tem) kanssa. Oikeanlaisten laitteiden valitsemiseksi käänny lähimmän jälleenmyyjän puoleen. Noudata käytettävien laitteiden käyttöohjeita.

1.2 Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS! Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys ja valaise- mattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nes- tettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hal- linnan, jos suuntaat huomiosi muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa mil- lään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät säh- köiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaap- peja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkö- työkalun sisään kasvattaa sähköiskun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustami- seen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuu- muudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutu- neet johdot kasvattavat sähköiskun vaaraa.106 SUOMI e) Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatko- johtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä. c) Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnet- tomuuksille. d) Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyöka- lun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja ta- sapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kun- nolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja. h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huo- limattomuus voi aiheuttaa vakavia vammoja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjaut- taa. c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, en- nen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellais- ten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttä- vät kokemattomat henkilöt. e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheelli- sen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole mur- tuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkö- työkalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leik- kausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuh- teiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa ai- heuttaa vaaratilanteita. h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työka- lua turvallisesti.SUOMI

5) Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö

a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

VAROITUS! Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua tai akun tyyppi. Jonkun muun akun käyttö saattaa johtaa räjähdykset, loukkaantumiseen ja tulipaloon. c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avai- mista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa . Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pää- see silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheut- taa ärsytystä ja palovammoja. e) Älä käytä vioittunutta tai muutettua akkua. Vioittuneet tai muutetut akut saattavat käyttäy- tyä ennalta arvaamattomasti ja johtaa tulipaloon, räjähdykseen tai loukkaantumisvaaraan. f) Älä aseta akkua tulen tai korkean lämpötilan vaikutuksen alaiseksi. Tuli ja yli 130 °C (265 °F) lämpötilat saattavat aiheuttaa räjähdyksen. g) Noudata latauksessa kaikkia määräyksiä äläkä lataa akkua tai akkutyökalua koskaan käyttöohjeessa annetun lämpötila-alueen ulkopuolella. Vääränlainen lataus tai lataus sallitun lämpötila-alueen ulkopuolella saattavat rikkoa akun ja lisätä tulipalovaaraa.

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallise- na. b) Älä koskaan huolla vioittuneita akkuja. Kaikkien akkujen huolto tulisi teettää ainoastaan valmistajalla tai valtuutetuissa huoltoliikkeissä.

1.3 Turvallisuusohjeet

SUPERTRONIC 2000 E: Älä leikkaa ilman putkenpidintä. Käytä putkenpidintä myös pieniä putkia käsiteltäessä. Asenna putkenpidin tarkasti. Jos putkenpidin kiinnitetään väärin, pitimen ohjaintappi voi iskeytyä konepään yli, jolloin koneen käyttäjä saattaa loukkaantua. Ohjaintappi toimitetaan koneen mu- kana erillisenä osana (työkalulaukun kannessa) ja se on työnnettävä sille tarkoitettuun aukkoon, joka on heti leikkuupäiden kahdeksankulmiokiinnityksen jälkeen. Tarkasta käyttökytkimen toiminta. Moottorin on pysähdyttävä heti, kun käyttökytkimen vapaute- taan. Muussa tapauksessa moottori tai käyttökytkin on viallinen. Leikkaa kierteitä vain, kun voitelu on riittävä ja jatkuva. Optimaalinen voitelu pidentää koneen ja kierteityspäiden käyttöikää. Kierteiden laatu on myös parempi. Leikkaa kierteitä vain työnopeudella. Oikea- ja vasenkätiset kierteet on leikattava työnopeudella. Leikkuusuunta voidaan vaihtaa suunnanvaihtokytkimellä (7). Käytä pikapalautusta vain kiertei- tyspään irrottamiseen putkesta. Leikattaessa vasenkätisiä kierteitä kiinnitä kierteityspää paikal- leen koneen vastakkaiselta puolelta. Leikkaussuunnan vaihtaminen. Vaihda suunta vain koneen ollessa täysin pysähtynyt. Muutoin kone saattaa vaurioitua. Verwenden Si e immer die mit Käytä aina sähkötyökalun mukana toimitettua tukea. Hallinnan menettäminen työskentelyn aikana voi johtaa loukkaantumiseen. Pidä hihat ja puserot napitettuna, kun käsittelet sähkötyökalua. Älä kurkottele sähkötyö- kalun tai putken yli. Vaatteet voivat tarttua putkeen tai sähkötyökaluun. Vain yksi henkilö saa valvoa työprosessia ja käsitellä sähkötyökalua. Usean henkilön osal- listuminen työvaiheeseen voi johtaa tahattomaan toimintaan ja loukkaantumiseen. Pidä lattia kuivana ja poista liukkaat aineet, esim. öljy. Liukkaat lattiat johtavat tapaturmiin. Laturia ja Akun:108 SUOMI Tätä latauslaitetta ei ole tarkoitettu lasten eikä fyysisiltä, aistilli- silta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen ko- kemuksen tai tietämyksen omaavien henkilöiden käyttöön. Lap- set ja henkilöt, jotka rajoitteisten fyysisten, aistillisten tai henkis- ten kykyjensä, kokemattomuutensa tai tietämättömyytensä takia eivät turvallisesti voi käyttää latauslaitetta, eivät saa käyttää sitä ilman vastuullisen henkilön valvontaa tai neuvontaa. Muutoin syntyy virheellisen käytön ja onnettomuuksien vaara. Valvo lapsia laitteen käytön, puhdistuksen ja huollon yhteydes- sä. Näin saat varmistettua sen, etteivät lapset leiki latauslaitteen kanssa. Älä lataa uudelleenladattavia paristoja. Varoitus vaarallisesta sähköjännitteestä!!

Käytä latauslaitetta vain sisätiloissa!

Suojaa latauslaitetta kosteudelta

Älä missään tapauksessa anna lasten käyttää laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään koneen kanssa. Älä päästä lapsia latauslaitteen ja työskentelyalueen lähelle! Säilytä latauslaite lasten ulottumattomissa! Irrota latauslaite heti verkkopistokkeesta, jos havaitset savua tai liekkejä! Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara! Älä lataa täyteenladattua akkua uudelleen! Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja! Tiloissa, joissa on paljon metallipölyä, ei saa ladata akkuja AIR COOLED-latureilla. Älä avaa akkuja! Älä koske akun koskettimiin äläkä oikosulje niitä! Viallisesta Li -Ion-akusta voi valua ulos lievästi hapanta, palonark aa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne puhtaalla vedellä ja hakeudu välittömästi lääkä- rin hoitoon!

Li-Ion-akkujen kuljetus: Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikois-SUOMI

vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara- aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset. 2 Tekniset tiedot SUPERTRONIC 2000 E Akkujännite .................................................

BSPT (oikea, vasen) NPT Kartiomaisuus (kierteen kartiokulma) ..........

58 r/min Äänipainetaso (L

3 dB (A) Äänitehotaso (L

3 dB (A) Melutaso voi käytön aikana ylittää 85 dB (A). Käytä kuulonsuojaimia! Arvot mitattu EN 62841-1 mukaan. Tärinän kokonaisarvo................................

Näissä ohjeissa ilmoitetut tärinän kokonaisarvot ja melupäästöarvot on mitattu standardoidulla mittausmenetelmällä. Tulokset ovat eri sähkölaitteiden välillä vertailukelpoisia. Niitä voidaan myös käyttää kuormitusta koskevaan alustavaan arviointiin. Ilmoitetut tärinä- ja meluarvot saattavat poiketa sähkötyökalun varsinaisen käytön aikana ilmenevistä arvoista riippuen sähkötyökalun käyttötavasta sekä erityisesti siitä, millaista työkappaletta sähkötyökalulla työstetään. Käyttäjän suojaamiseksi määritä kaikki tarvittavat lisäsuojatoimet perustuen tärinätason arviointiin sähkötyökalun varsinaisissa käyttöolosuhteissa. (Tällöin on otettava huomioon kaikki työjakson aikaiset tekijät, esimerkiksi ne ajat, jolloin sähkötyökalu on kytketty pois päältä, ja ne ajat, jolloin se on päälle kytkettynä, mutta tyhjäkäynnillä). 3 Tekniset tiedot laturia ja akun (D)

= Tulojännite C = Kapasiteetti f1 = Tulotaajuus W = Paino P1

= Latausjännite t = Latausaika (90% täynnä) I2 = Maks. latausvirta Latausjännite

20,75 V DC Nc = Akkukennojen lukumäärä Latauslämpötila

0° - 50° C W = Paino Maks. käyttölämpötila.

Ota huomioon verkkojännite! Katso laitteen tyyppikilvessä! Akku tulee ladata täyteen ennen ensimmäistä käyt- tökertaa!110 SUOMI 4 Laitteen toiminta

1 Akku 6 Ohjaintappi 2 Vaihde 7 Suunnanvaihtokytkin, oikea/vasen 3 Kierteityspään kiinnitys 8 Käyttökytkin 4 Putkenpitimen kiinnitys 9 Adapteri Monoblok 1/4”-1.1/4” 5 Putkenpidin 10 Adapteri Euroblok 1/4”-1.1/4”

4.2 Akun vaihtaminen (B)

Työnnä akku niin pitkälle, että lukitsin napsahtaa kuuluvasti kiinni. Irrota painamalla lukitsinta ja vedä akku ulos. Suurten putkikokojen optimaaliseen käsittelyyn suositellaan vähintään 4,0 Ah:n akkuja. Laitteen teho voi muuten olla riittämätön, jolloin laite voi pysähtyä kesken käytön.

Lue yleiset ja erityiset turvallisuusohjeet ennen koneen käsittelyä!

Älä tartu liikkuviin osiin!

Tartu aina yhdellä kädellä laitteen kahvaa, kun kytket/katkaiset virran. Älä lukitse käyt- tökytkintä, jotta voit reagoida nopeasti!

Kiinnitä putkenpidin ja varmista, että ohjaintappi on työstettävän putken suuntainen. Ohjain- tapin tulee ulottua noin 1 - 1,5 cm putken pään yli. Valitse sopiva kierteityspää ja kiinnitä se kahdeksankulmaiseen kierresorkan kiinnitykseen. Jos kierteityspään läpimitta on 1 1/4“ tai pienempi, aseta ensin adapteri paikalleen. Leikatta- essa oikeakätisiä kierteitä työnnä kierteityspää paikalleen koneen etupuolelta, vasenkätisiä kierteitä leikattaessa koneen toiselta puolelta. Adapteri kiinnitetään suoraan koneen kahdeksankulmaiseen kierresorkan kiinnitykseen (oi- kealle kierteityksessä edestä, vasemmalle kierteityksessä takaa). Käännä adapterirengasta myötäpäivään, työnnä kierteityspää paikalleen ja anna renkaan napsahtaa takaisin. Kun poistat kierteityspään, menettele samoin. Vie nyt pitimeen kiinnitetty putki niin lähelle konetta, että ohjaintappi siirtyy kiinnitysaukkoon- sa (ohjaintappi = putken suuntainen) ja putken pää on tiiviisti kierteityspäätä vasten. Onko suunnanvaihtokytkin oikeassa asennossa? Paina käyttökytkintä. Kierteityspää alkaa pyöriä. Paina konetta niin kauan putken päätä vasten, kunnes kone vetää putkea sisään tu- kematta (katso kuva C2). Voitele samalla jatkuvasti ja riittävästi ROTHENBERGER-leikkuuöljyllä. Kun kierre on tarvittavan pituinen (normaalikierteissä putki ei saa ulottua kierresorkan pään yli), pysäytä moottori. Irrota kierteityspää putkesta vaihtamalla pyörimissuunta. HUOMIO! Pikaliike soveltuu vain kierteityspään irrottamiseen, EI normaaliin kierteittämi- seen!

Latausaukko 5 Kapasiteettinäytön painike

Toiminnan merkkivalo 6 Kapasiteetti- ja signaalinäyttö Käyttöönotto: Ennen käyttöönottoa on verrattava, vastaako konekilvessä ilmoitettu verkkojännite ja verkkotaajuus paikallisen sähköverkon arvoja!SUOMI

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vika- virtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA. Varmista ennen latauslaitteen käyttöönottoa, että tuuletusraot ovat vapaana. Vähimmäisetäisyys muihin esineisiin väh. 5 cm! Itsetesti: Kytke verkkopistoke paikalleen. Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan. Akku: Lataa akku (1) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. Optimaalinen säilytyslämpötila on 10...30 °C. Sallittu latauslämpötila on 0...50 °C. Li-Ion-akku on varustettu kapasiteetti- ja signaalinäytöllä (6): Paina painiketta (5), jolloin varaustila näytetään LED-valoilla. Jos LED-valo vilkkuu, akku on lähes tyhjä ja täytyy ladata uudelleen. Käyttö: Akun lataaminen: Työnnä akku kokonaan vasteeseen asti latausaukkoon (2). Toiminnan merkkivalo (3) vilkkuu. Ylläpitolataus: Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle. Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis. Toiminnan merkkivalo (3) palaa jatkuvasti. Häiriö: ● Varoitusvalo (4) palaa jatkuvasti. Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välil- lä, lataus alkaa automaattisesti. ● Varoitusvalo (4) vilkkuu. Akku viallinen. Ota akku välittömästi pois latauslaitteesta. Akkua ei ole työnnetty oikein latausaukkoon (2). 5 Hoito ja huolto SUPERTRONIC 2000 E: Poista akku koneesta ennen kaikkia töitä. Kytkin: Jos moottori ei pysähdy heti, kun käyttökytkin vapautetaan, kytkin on viallinen. Korjaa vi- ka heti, älä käytä enää konetta. Kierteityspäät: Varmista, että kierteityspäiden leuat eivät ole vaurioituneet. Pidä kierteityspäät puhtaina lastuista, muutoin kierteiden laatu huononee. Vaihde: Vaihteen rasva on vaihdettava 500 käyttötunnin välein. Pura kone ja poista vanha petro- lilla. Puhalla kaikki mekaaniset osat kuivalla paineilmalla ja rasvaa puhtain käsin. ÄLÄ KÄYTÄ NESTEMÄISIÄ LIUOTTIMIA. Riittävään voiteluun tarvitaan noin 300 g rasvaa. Liika rasva voi kuumentaa konetta liikaa. Rasva: SKF LGMT 2 tai vastaava. Suosittelemme vaihdattamaan vaihteen rasvan valtuutetussa huollossa.112 SUOMI Vaihteen purkaminen: Kannen ja erityisesti tiivisteiden irrottamiseen ei saa käyttää teräviä esi- neitä, esim. nauloja, ruuvitalttoja jne. Vaurioitumisen vaara! Kansi irtoaa helpommin lyömällä kahdeksankulmion etupuolta kevyesti muovivasaralla. Putkenpidin: Tarkasta, että putkenpitimen leuat ovat hyvässä kunnossa. Vaihda leuat heti, kun putki alkaa luistaa. Ammattihenkilöt huoltavat: Teetä korjaukset vain ammattihenkilöllä ja käytä vain alkuperäisiä osia. Laturia: Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Jos tämän laitteen verkkoliitäntäjohto vaurioituu, se täytyy turvallisuussyistä korvata uudella. Vaihdon saa suorittaa vain valmistaja, valmistajan huoltopalvelu tai vastaava valtuutettu ammat- tihenkilö. 6 Vianmääritys Oire Mahdollinen syy Riittämätön teho Varmista, että - työ vastaava nopeus on valittu. – putkenpidin on kiinnitetty oikein (ohjaintappi putken suuntainen!). – leikkuupäät ovat moitteettomassa kunnossa Tarkasta putken leikattavuus Voitele riittävästi Koneen leikkaamat kierteet ovat epäkes- kiset – Onko putkenpitimen ohjaintappi samassa suunnassa putken kanssa? – Soveltuvatko putken laatu ja kunto kierteittämiseen? Riittämätön kierteen pituus Tarkasta – putkenpitimen tiukkaa kiinnitys. – onko koneen ja putkenpitimen välissä mahdollisesti jokin este (esim. lastu tms.). Huonolaatuinen kierre – Ovatko kierteityspään leuat moitteettomassa kunnossa? – Onko voitelu riittävä? – Onko putki laadultaan sopiva? – Onko leikkuuöljyn laatu sopiva (Rothenberger öljy)? Kierteityspää asettuu huonosti paikalleen – Käytä oikeantyyppistä adapteria (maks 1 1/4”). – Sopiiko käytössä oleva kierteityspää varmasti myös koneeseen (Rothenberger, sarja 600 tai vastaava). Suunnanvaihtovipu jumittunut – Liikuta konetta vähän ylös- ja alaspäin

7 Lisävarusteet Sopivat lisävarusteet löydät pääluettelosta tai osoitteesta www.rothenberger.com

8 Asiakaspalvelu ROTHENBERGER-asiakaspalvelu palvelee teitä eri toimipaikoissa (katso tiedot katalogista tai internetistä) ja samoja yhteystietoja käyttäen käytettävissänne on myös vara-osia- sekä huolto- palvelu. Voitte tilata lisävarusteita ja varaosia paikalliselta jälleenmyyjältä tai RO SERVICE+ on- line: ℡ + 49 (0) 61 95/ 800 8200 + 49 (0) 61 95/ 800 7491 service@rothenberger.com - www.rothenberger.comSUOMI

9 Kierrätys Koneessa on osia, jotka voidaan toimittaa uusiokäyttöön. Tätä varten on hyväksynnän ja sertifi- kaatin saaneita kierrätysyrityksiä. Uusiokäyttöön soveltumattomien osien (esim. elektroniikkaro- mu) ympäristöystävällisistä jätehuoltomahdollisuuksista saat tietoa paikallisilta jätehuoltoviran- omaisilta. Älä heitä käytöstä poistettuja akkuja tuleen tai talousjätteisiin. Myyjäliikkeestä saat tietää, miten vanhat akut voidaan hävittää ympäristöystävällisesti. Koskee vain EU-maita: Älä heitä sähkötyökaluja sekajätteisiin! Eurooppalaisen sähkö- ja elektroniikkaromusta annetun direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen uudelleenkäyttöä varten.114 POLSKI
