ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS510B Viper

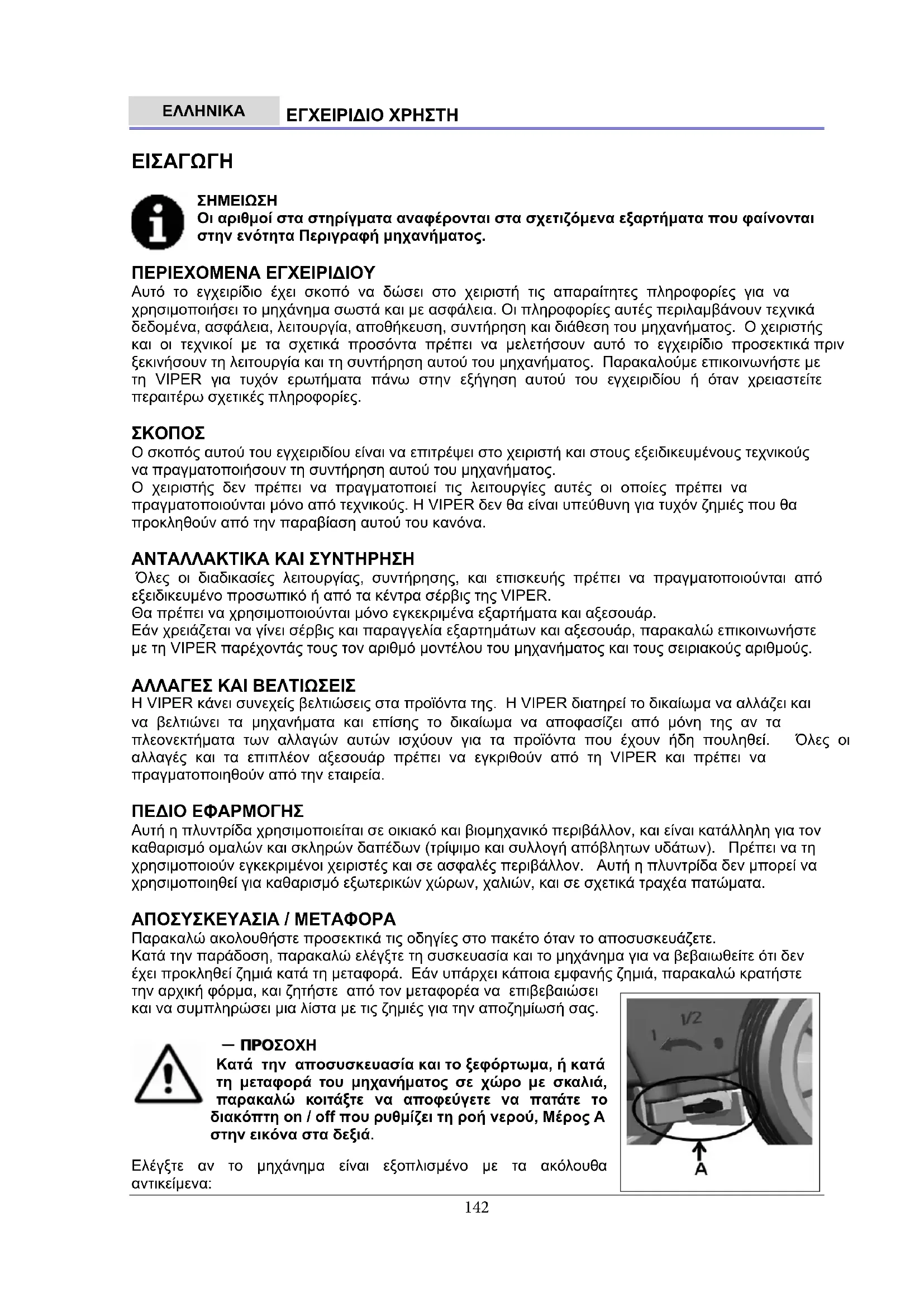

Οι αριθµοί στα στηρίγµατα αναφέρονται στα σχετιζόµενα εξαρτήµατα που φαίνονται στην ενότητα Περιγραφή µηχανήµατος. ΠΕΡΙΕΧΟΜΕΝΑ ΕΓΧΕΙΡΙ∆ΙΟΥ Αυτό το εγχειρίδιο έχει σκοπό να δώσει στο χειριστή τις απαραίτητες πληροφορίες για να χρησιµοποιήσει το µηχάνηµα σωστά και µε ασφάλεια. Οι πληροφορίες αυτές περιλαµβάνουν τεχνικά δεδοµένα, ασφάλεια, λειτουργία, αποθήκευση, συντήρηση και διάθεση του µηχανήµατος. Ο χειριστής και οι τεχνικοί µε τα σχετικά προσόντα πρέπει να µελετήσουν αυτό το εγχειρίδιο προσεκτικά πριν ξεκινήσουν τη λειτουργία και τη συντήρηση αυτού του µηχανήµατος. Παρακαλούµε επικοινωνήστε µε τη VIPER για τυχόν ερωτήµατα πάνω στην εξήγηση αυτού του εγχειριδίου ή όταν χρειαστείτε περαιτέρω σχετικές πληροφορίες.

Ο σκοπός αυτού του εγχειριδίου είναι να επιτρέψει στο χειριστή και στους εξειδικευµένους τεχνικούς να πραγµατοποιήσουν τη συντήρηση αυτού του µηχανήµατος. Ο χειριστής δεν πρέπει να πραγµατοποιεί τις λειτουργίες αυτές οι οποίες πρέπει να πραγµατοποιούνται µόνο από τεχνικούς. Η VIPER δεν θα είναι υπεύθυνη για τυχόν ζηµιές που θα προκληθούν από την παραβίαση αυτού του κανόνα. ΑΝΤΑΛΛΑΚΤΙΚΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Όλες οι διαδικασίες λειτουργίας, συντήρησης, και επισκευής πρέπει να πραγµατοποιούνται από εξειδικευµένο προσωπικό ή από τα κέντρα σέρβις της VIPER. Θα πρέπει να χρησιµοποιούνται µόνο εγκεκριµένα εξαρτήµατα και αξεσουάρ. Εάν χρειάζεται να γίνει σέρβις και παραγγελία εξαρτηµάτων και αξεσουάρ, παρακαλώ επικοινωνήστε µε τη VIPER παρέχοντάς τους τον αριθµό µοντέλου του µηχανήµατος και τους σειριακούς αριθµούς. ΑΛΛΑΓΕΣ ΚΑΙ ΒΕΛΤΙΩΣΕΙΣ H VIPER κάνει συνεχείς βελτιώσεις στα προϊόντα της. Η VIPER διατηρεί το δικαίωµα να αλλάζει και να βελτιώνει τα µηχανήµατα και επίσης το δικαίωµα να αποφασίζει από µόνη της αν τα πλεονεκτήµατα των αλλαγών αυτών ισχύουν για τα προϊόντα που έχουν ήδη πουληθεί. Όλες οι αλλαγές και τα επιπλέον αξεσουάρ πρέπει να εγκριθούν από τη VIPER και πρέπει να πραγµατοποιηθούν από την εταιρεία. ΠΕ∆ΙΟ ΕΦΑΡΜΟΓΗΣ Αυτή η πλυντρίδα χρησιµοποιείται σε οικιακό και βιοµηχανικό περιβάλλον, και είναι κατάλληλη για τον καθαρισµό οµαλών και σκληρών δαπέδων (τρίψιµο και συλλογή απόβλητων υδάτων). Πρέπει να τη χρησιµοποιούν εγκεκριµένοι χειριστές και σε ασφαλές περιβάλλον. Αυτή η πλυντρίδα δεν µπορεί να χρησιµοποιηθεί για καθαρισµό εξωτερικών χώρων, χαλιών, και σε σχετικά τραχέα πατώµατα. ΑΠΟΣΥΣΚΕΥΑΣΙΑ / ΜΕΤΑΦΟΡΑ Παρακαλώ ακολουθήστε προσεκτικά τις οδηγίες στο πακέτο όταν το αποσυσκευάζετε. Κατά την παράδοση, παρακαλώ ελέγξτε τη συσκευασία και το µηχάνηµα για να βεβαιωθείτε ότι δεν έχει προκληθεί ζηµιά κατά τη µεταφορά. Εάν υπάρχει κάποια εµφανής ζηµιά, παρακαλώ κρατήστε την αρχική φόρµα, και ζητήστε από τον µεταφορέα να επιβεβαιώσει και να συµπληρώσει µια λίστα µε τις ζηµιές για την αποζηµίωσή σας.

Κατά την αποσυσκευασία και το ξεφόρτωµα, ή κατά τη µεταφορά του µηχανήµατος σε χώρο µε σκαλιά, παρακαλώ κοιτάξτε να αποφεύγετε να πατάτε το διακόπτη on / off που ρυθµίζει τη ροή νερού, Μέρος Α στην εικόνα στα δεξιά. Ελέγξτε αν το µηχάνηµα είναι εξοπλισµένο µε τα ακόλουθα αντικείµενα:ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

- Εγχειρίδιο χρήστη της πλυντρίδας - Εγχειρίδιο ενσωµατωµένου φορτιστή (εάν υπάρχει)

2. Κονέκτορας για το φορτιστή (εάν δεν είναι εξοπλισµένη µε ενσωµατωµένο φορτιστή, βρίσκεται

στον καθορισµένο εξωτερικό φορτιστή) ΓΕΝΙΚΕΣ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Τα ακόλουθα είναι ειδικές προειδοποιήσεις και αναγγελίες για πιθανές ζηµιές (προσωπικού και µηχανήµατος):

Το µηχάνηµα µπορεί να λειτουργεί µόνο υπό την καθοδήγηση αυτού του εγχειριδίου. Θα πρέπει να χρησιµοποιούνται µόνο αξεσουάρ εγκεκριµένα από τη VIPER.

Αυτό το µηχάνηµα πρέπει να χρησιµοποιείται µόνο από κατάλληλα εκπαιδευµένο ή εξουσιοδοτηµένο προσωπικό. Το µηχάνηµα δεν πρέπει να το χρησιµοποιούν παιδιά ή ακατάλληλα άτοµα.

Υπό κανονική χρήση, η µπαταρία µπορεί να εκπέµψει εύφλεκτα αέρια. Η µπαταρία πρέπει να φυλάσσεται µακριά από αντικείµενα µε ακτινοβολία, φωτισµό και φωτιά καθώς και µακριά από σπίθες. Όταν το µηχάνηµα βρίσκεται σε χρήση, παρακαλώ βεβαιωθείτε ότι το περιβάλλον εξαερίζεται καλά και βρίσκεται µακριά από γυµνές φλόγες. Όταν φορτίζει, παρακαλείστε να µην καπνίζετε στην περιοχή του µηχανήµατος.

Παρακαλώ αποσυνδέστε την µπαταρία πριν κάνετε οποιαδήποτε ενέργεια συντήρησης /

Πριν τη χρήση του ενσωµατωµένου φορτιστή, παρακαλώ βεβαιωθείτε ότι οι τιµές τάσης και συχνότητας όπως φαίνονται στο αυτοκόλλητο του σειριακού αριθµού ταιριάζουν µε εκείνες του ηλεκτρικού δικτύου.

Όταν δουλεύετε δίπλα σε ηλεκτρικά µέρη, παρακαλώ να µην φοράτε κοσµήµατα. Παρακαλούµε να λάβετε όλα τα προληπτικά µέτρα για να αποφύγετε το πιάσιµο µαλλιών, κοσµηµάτων, και φαρδιών ρούχων από τα κινούµενα µέρη του µηχανήµατος.

Παρακαλώ να µην χρησιµοποιείτε αυτό το µηχάνηµα σε ιδιαίτερα βρόµικες περιοχές. Μην πλένετε το µηχάνηµα απευθείας µε νερό. Μην αφήσετε το µηχάνηµα να έρθει σε επαφή µε διαβρωτικά υγρά.

Η θερµοκρασία για αποθήκευση και για το περιβάλλον λειτουργίας του µηχανήµατος πρέπει να είναι από 0 έως 40

Η υγρασία θα πρέπει να βρίσκεται µεταξύ 30% και 105%.

Παρακαλώ µην χρησιµοποιείτε το µηχάνηµα σε επιφάνεια µε κλίση µεγαλύτερη του 2%.

Σε περίπτωση πυρκαγιάς, παρακαλώ χρησιµοποιήστε πυροσβεστήρες ξηρής σκόνης. Μην χρησιµοποιείτε πυροσβεστήρες υγρού.

Θα πρέπει να δίνετε µεγάλη προσοχή όταν µεταφέρετε το µηχάνηµα σε θερµοκρασίες κάτω από

C. Η δεξαµενή νερού και το νερό στους σωλήνες, µπορεί να παγώσουν και να προκαλέσουν σοβαρές ζηµιές στη µηχανή.

Χρησιµοποιήστε τις βούρτσες και τα µαξιλαράκια που παρέχονται µε το µηχάνηµα και αυτά που καθορίζονται στο Εγχειρίδιο χρήστη. Η χρήση άλλων βουρτσών και µαξιλαριών µπορεί να µειώσει την ασφάλεια.

Σε περίπτωση δυσλειτουργίας του µηχανήµατος παρακαλώ βεβαιωθείτε ότι δεν έχει προκληθεί από έλλειψη συντήρησης. Εάν έχει προκληθεί από άλλες συνθήκες, παρακαλώ αναζητήστε τη βοήθεια εξουσιοδοτηµένου προσωπικού ή κάποιου Κέντρου σέρβις.

Εάν επιβεβαιωθεί ότι τα εξαρτήµατα πρέπει να αντικατασταθούν, παρακαλούµε να εξασφαλίσετε γνήσια ανταλλακτικά από εξουσιοδοτηµένους εµπόρους ή πράκτορες.

Για να εξασφαλισθεί η ασφαλής και σωστή λειτουργία του µηχανήµατος, παρακαλώ αφήστε το εξουσιοδοτηµένο προσωπικό ή το Κέντρο σέρβις να κάνει την προγραµµατισµένη συντήρηση µε βάση το πρόγραµµα συντήρησης στις σχετικές ενότητες του εγχειριδίου.

Αυτό το µηχάνηµα πρέπει να απορριφθεί µε σωστό τρόπο επειδή µπορεί να περιέχει δηλητηριώδεις και επικίνδυνες ουσίες (µπαταρίες, κ.λπ.), και αυτές οι ουσίες πρέπει να απορρίπτονται από εξειδικευµένα κέντρα σύµφωνα µε τους σχετικούς νόµους και κανονισµούς (παρακαλώ ανατρέξτε στην ενότητα απόρριψης του µηχανήµατος).ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Μοντέλο AS430B AS510B Ύψος µηχανήµατος 980mm Χωρητικότητα της δεξαµενής διαλύµατος 40 λίτρα Χωρητικότητα της δεξαµενής ανάκτησης 40 λίτρα ∆ιάµετρος του τροχού µεταφοράς 200mm ∆ιάµετρος του τροχού οδήγησης 76mm Ισχύς του κινητήρα του συστήµατος απορρόφησης 350w Μέγιστη κλίση κατά τη λειτουργία

Επίπεδο ηχητικής πίεσης στο χώρο εργασίας 70dB(A

±3dB(A) Κανονικές µπαταρίες (2×12V) 24V 85Ah AGM (2×12V) 24V 105Ah AGM Μέγεθος του χώρου µπαταρίας (Β x Μ x Υ) 340 x 330 x 260mm (Μέγ.) Περιεκτικότητα κυκλώµατος συστήµατος αναρρόφησης 1200 mm H

Πλάτος καθαρισµού 430mm 510mm Πλάτος µάκτρου 730mm 790mm Μέγιστο µήκος µηχανήµατος 1060mm 1100mm Πλάτος µηχανήµατος χωρίς µάκτρο 480mm 540mm ∆ιάµετρος βούρτσας 430mm 510mm Βάρος µε µπαταρίες και µε άδειες δεξαµενές 112kg 128kg Μεικτό βάρος του µηχανήµατος όταν είναι έτοιµο για χρήση 152kg 168kg Ισχύς κινητήρα βούρτσας 550W 560W Ταχύτητα βούρτσας 150rpm Στήριγµα βούρτσας / µαξιλαριού Μέγιστη πίεση 30 kg (Μέγ.) 35 kg (Μέγ.) Μέγεθος συσκευασίας (Μ x Β x Υ) 1200 x 610 x 1170mm ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ∆ΟΜΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

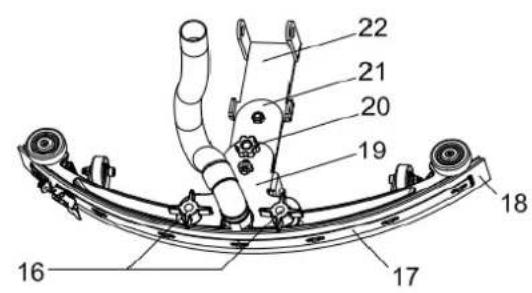

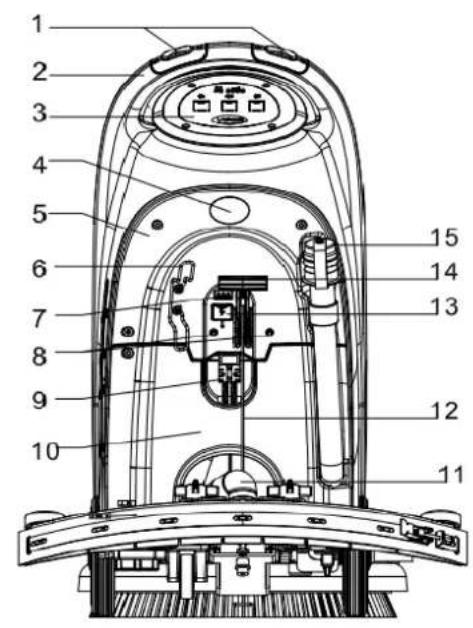

1. ∆ιακόπτης ασφαλείας 20. Τροχός χειρός ρύθµισης µάκτρου

2. Μπάρα χειρισµού 21. Πλαίσιο οπίσθιας στήριξης µάκτρου

3. Πίνακας ελέγχου 22. Πλαίσιο εµπρόσθιας στήριξης µάκτρου

4. Πινακίδα σειριακού αριθµού / Τεχνικά

δεδοµένα/ Πιστοποίηση συµµόρφωσης

5. Κάλυµµα ελέγχου 24. Χερούλι καλύµµατος δεξαµενής ανάκτησης

6. Στήριγµα καλωδίων (*) 25. Κάλυµµα της δεξαµενής ανάκτησης

7. Λυχνία ένδειξης φόρτισης µπαταρίας 26. Σώµα δεξαµενής

8. ∆ιακόπτης επαναφοράς 27. Κάλυµµα εισόδου νερού

9. Σύνδεση µπαταρίας 28. ∆ιάταξη βούρτσας

10. Κάλυµµα µπαταρίας 29. Στήριγµα βούρτσας / µαξιλαριού

11. Σωλήνας απορρόφησης για απόβλητα 30. Κινητήρας συστήµατος απορρόφησης

12. Καλώδιο άντλησης µάκτρου 31. Κινητήρας βούρτσας

13. Κάλυµµα ασφαλείας σύνδεσης µπαταρίας 32. Τροχός 8 ιντσών

14. Λαβή ανύψωσης µάκτρου 33. Μπαταρία

15. Σωλήνας στράγγισης 34. Σωλήνας απορρόφησης

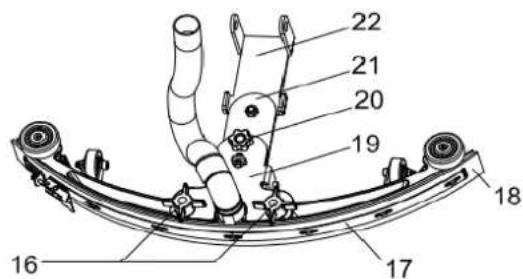

16. Σταθερός διακόπτης µάκτρου 35. Φορτιστής (*)

17. Κλιπ µάκτρου 36. Φίλτρο επίπλευσης

18. Λεπίδα µάκτρου 37. Σωλήνας επιπέδου νερού (για ένδειξη της

ποσότητας νερού στη δεξαµενή διάλυσης)

19. Πλαίσιο στηρίγµατος µάκτρου

(*) ισχύει µόνο σε µηχανήµατα που έχουν ήδη εγκατασταθεί µε ενσωµατωµένο φορτιστή (προαιρετικά)ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

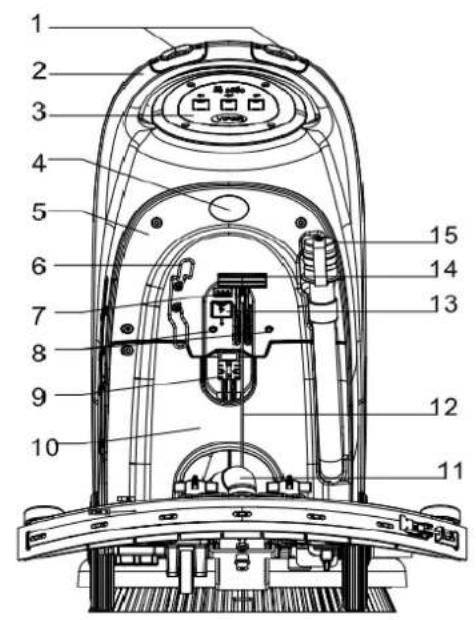

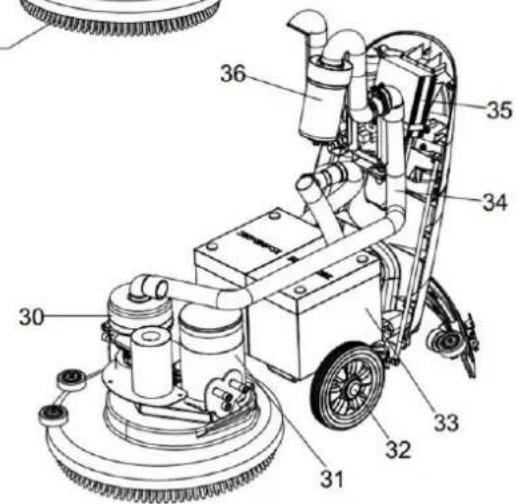

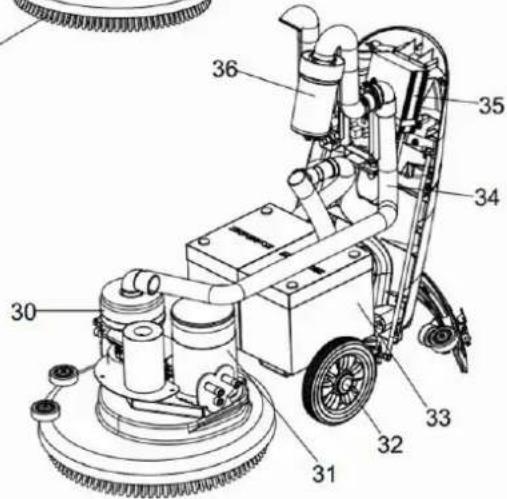

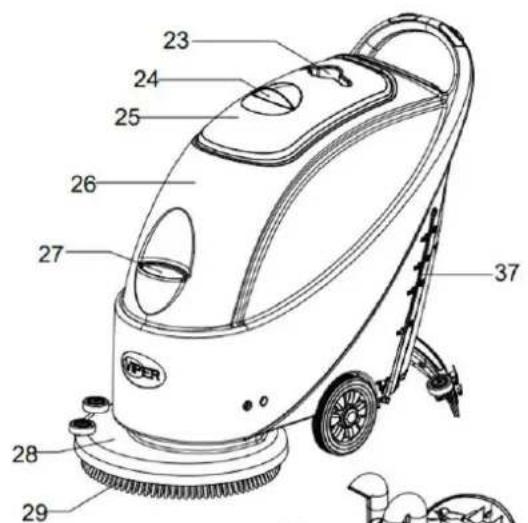

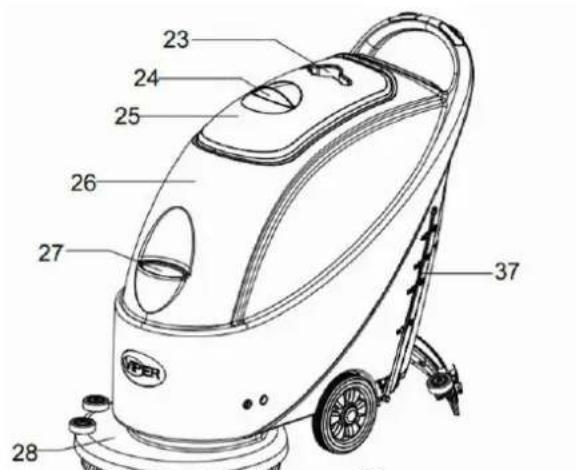

ΕΙΚΟΝΕΣ ΤΗΣ ∆ΟΜΗΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

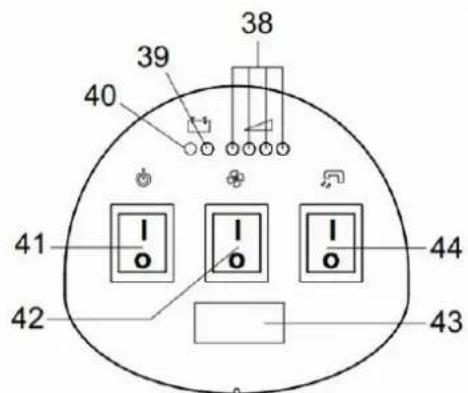

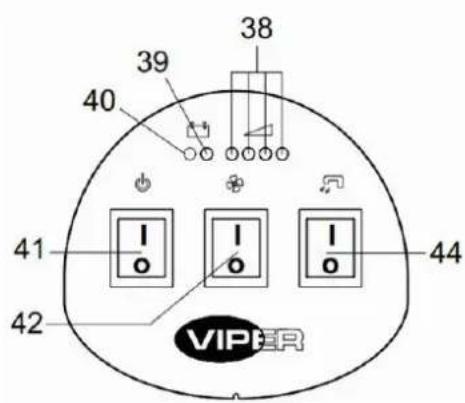

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ (Εικόνα 2)

38. Λυχνία ένδειξης φόρτισης µπαταρίας (πράσινη µετά την πλήρωση)

39. Λυχνία ένδειξης εξαντληµένης µπαταρίας (Κόκκινη)

40. Λυχνία ένδειξης εξαντληµένης µπαταρίας (Κόκκινη)

41. ∆ιακόπτης ρεύµατος

42. ∆ιακόπτης απορρόφησης

43. Χρονόµετρο (προαιρετικό, χρησιµοποιείται για να µετράει το χρόνο λειτουργίας της βούρτσας)

44. ∆ιακόπτης σωληνοειδούς βαλβίδας για έλεγχο ψεκασµού νερού

AS430B AS510B Εικόνα 2 Εικόνα 1ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

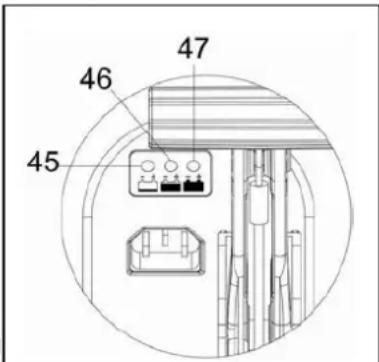

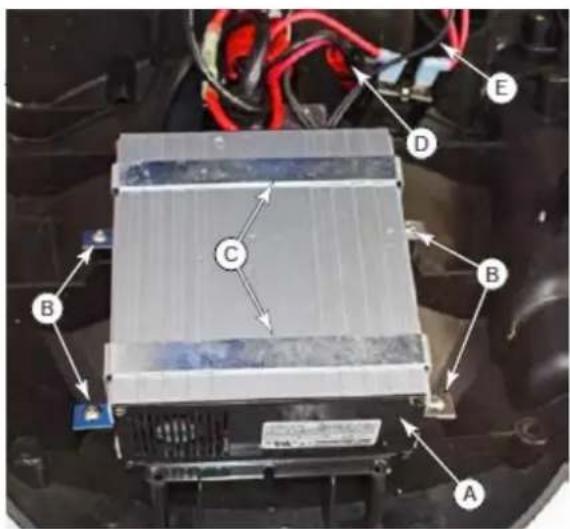

ΛΥΧΝΙΑ ΕΝ∆ΕΙΞΗΣ ΠΑΡΑΘΥΡΟΥ ΟΘΟΝΗΣ ΦΟΡΤΙΣΤΗ (Εικόνα 3) (Προαιρετικό, ισχύει για τα µοντέλα µε ενσωµατωµένο φορτιστή)

1. Όταν ξεκινάει η φόρτιση, η κόκκινη ενδεικτική λυχνία του φορτιστή

(45) αναβοσβήνει µερικές φορές και µετά σταθεροποιείται και γίνεται µόνιµη κόκκινη ενδεικτική λυχνία, καθώς µπαίνει στην πρώτη φάση φόρτισης,

2. Αφού φορτίσει για µια χρονική περίοδο, η κόκκινη ενδεικτική

λυχνία του φορτιστή (45) σβήνει, µια κίτρινη ενδεικτική λυχνία (46) ανάβει µόνιµα: µπαίνει στο δεύτερο στάδιο φόρτισης.

3. Αφού φορτίσει για περίπου 10 ώρες, η πορτοκαλί ενδεικτική

λυχνία (46) σβήνει, (47) η πράσινη ενδεικτική λυχνία ανάβει µόνιµα, υποδεικνύοντας ότι η φόρτιση είναι πλήρης, και ότι έχει ολοκληρωθεί.

1) Κατά τη φόρτιση, εάν αναβοσβήσει η κίτρινη ενδεικτική λυχνία: η µπαταρία δεν

είναι συµβατή µε το φορτιστή, ή η µπαταρία δεν έχει συνδεθεί σωστά, ή έγινε βραχυκύκλωµα στο τερµατικό εξόδου.

2) Εάν αναβοσβήνει η κόκκινη ενδεικτική λυχνία: υπάρχει βραχυκύκλωµα µέσα

στο φορτιστή. (Για λεπτοµέρειες, παρακαλώ ανατρέξτε στις σχετικές ενότητες, στις οδηγίες του φορτιστή.) Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Σε ορισµένα µέρη του µηχανήµατος υπάρχουν κολληµένα κάποια ενδεικτικά σήµατα:

Κατά την ανάγνωση αυτού του εγχειριδίου, ο χειριστής πρέπει να προσέξει ιδιαίτερα τα σύµβολα σε αυτά τα σήµατα. Σε καµία περίπτωση να µην καλύπτονται αυτά τα σήµατα. Εάν πάθουν ζηµιά, παρακαλώ να τα αντικαταστήσετε άµεσα. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ ΤΟΥ ΚΑΙΝΟΥΡΙΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ Εάν η µπαταρία εγκατασταθεί µε λάθος τρόπο ή συνδεθεί λάθος, τα ηλεκτρικά εξαρτήµατα του µηχανήµατος µπορεί να πάθουν σοβαρή ζηµιά. Η µπαταρία πρέπει να εγκαθίσταται µόνο από εξειδικευµένο προσωπικό. Με βάση τον αριθµό µοντέλου µπαταρίας (WET ή GEL) που χρησιµοποιείται, ρυθµίστε τη λειτουργική πλακέτα κυκλώµατος και τον ενσωµατωµένο φορτιστή (προαιρετικό). Παρακαλώ ελέγξτε για ζηµιές στη µπαταρία πριν την εγκατάσταση. Αποσυνδέστε τη σύνδεση της µπαταρίας και το βύσµα του ενσωµατωµένου φορτιστή. Να προσέχετε όταν αγγίζετε την µπαταρία. Αυτό το µηχάνηµα χρειάζεται δύο (2) 12V µπαταρίες. Παρακαλώ κάντε τη σύνδεση όπως φαίνεται στην Εικόνα 4 στα δεξιά. Αυτό το µηχάνηµα µπορεί να τροφοδοτήσει οποιοδήποτε από τα παρακάτω

α) Οι µπαταρίες (WET ή GEL/ AGM) είναι ήδη εγκατεστηµένες και µπορούν να χρησιµοποιηθούν οποιαδήποτε στιγµή. Εικόνα 4 Εικόνα 3

Εγκατάσταση µπαταριών

7. Αποσυνδέστε το βύσµα της µπαταρίας.

8. Ανοίξτε το κάλυµµα της δεξαµενής ανάκτησης (25) και ελέγξτε εάν η δεξαµενή ανάκτησης είναι

άδεια ή όχι. Εάν δεν είναι, αδειάστε την µέσω του σωλήνα στράγγισης (15).

9. Ξεβιδώστε τη σταθερή λαβή του µάκτρου (16), αποσυνδέστε το βύσµα που συνδέει το σωλήνα

απορρόφησης απορριµµάτων (11) στο µάκτρο, και µετά βγάλτε το µάκτρο.

10. Ξεβιδώστε τις βίδες του καλύµµατος της µπαταρίας (10) και αφαιρέστε το κάλυµµα.

11. Ξεβιδώστε το βύσµα του καλωδίου άντλησης του µάκτρου (12) που συνδέεται στο στήριγµα του

µάκτρου (19), και κρεµάστε το καλώδιο άντλησης του µάκτρου ανάποδα.

12. Κρεµάστε το σωλήνα στράγγισης (15) και το σωλήνα απορρόφησης απορριµµάτων (15) προς τα

13. Ανάλογα µε το µέγεθος της µπαταρίας, πιέστε την πλακέτα στερέωσης στο κουτί της µπαταρίας

τελείως προς τα µέσα.

Οι διαστάσεις της µπαταρίας δεν πρέπει να ξεπερνούν: Υ x Π x Υ: 330 x 170 x 260mm Με βάση τις διάφορες διαστάσεις των µπαταριών, οι απαιτήσεις για την επιλογή σταθερών µπαταριών είναι οι ακόλουθες:

1) α µπαταρία µε µήκος κάτω από 270χλστ., χ

ρησιµοποιήστε 2 κοµµάτια από την πλακέτα στερέω σης (Β, Εικόνα 6) και τοποθετήστε τα δίπλα δίπλα µέ σα στη µπαταρία της δεξαµενής νερού.

2) α µπαταρία µε µήκος ανάµεσα σε 310χλστ - 270χλ

στ, χρησιµοποιήστε 1 κοµµάτι από την πλακέτα στερέω σης (Β, Εικόνα 6) και τοποθετήστε το στην µπαταρί α της δεξαµενής νερού,

3) α µπαταρία µε µήκος ανάµεσα σε 330χλστ - 310χλ

στ, δεν χρειάζεται η πλακέτα στερέωσης γι α να τη στερεώσετε στη θέση της.

6. Ολοκληρώστε τα βήµατα 3,4 και 5 µε αντίστροφη σειρά.

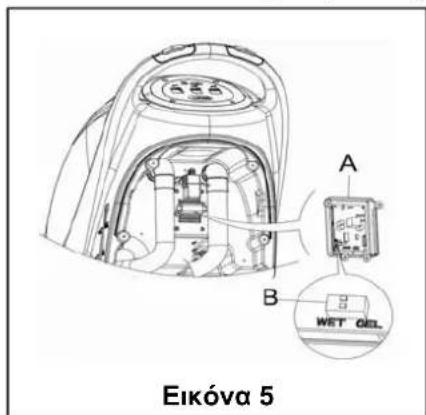

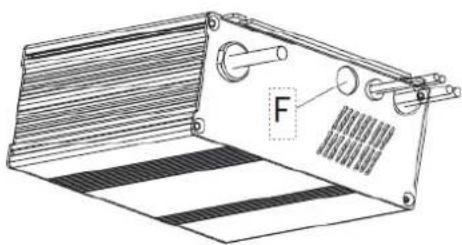

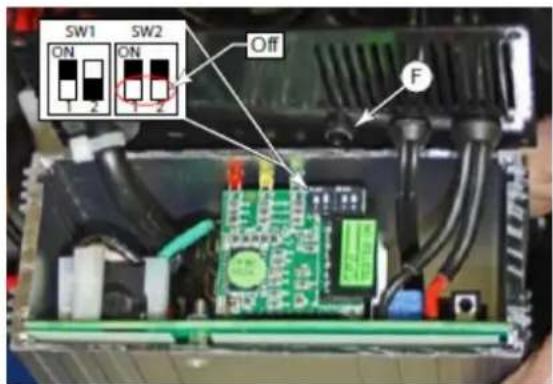

Εικόνα 6 DIP1 DIP2 Τύπος μπαταρίας Κατάσταση λυχνίας LED

Απενεργοποίηση Απενεργοποίηση Μπαταρίες υγρού τύπου Οι λυχνίες LED1, LED2 αναβοσβήνουν δύο

Ενεργοποίηση Απενεργοποίηση Μπαταρίες απορροφητικού στρώματος γυαλιού Discover Οι λυχνίες LED3, LED4 αναβοσβήνουν δύο φορές Ενεργοποίηση Ενεργοποίηση Άλλες μπαταρίες γέλης/απορροφητικού στρώματος γυαλιού εκτός των Discover Η λυχνία LED3 αναβοσβήνει

Προεπιλεγμένη ρύθμιση: GEL/AGMΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

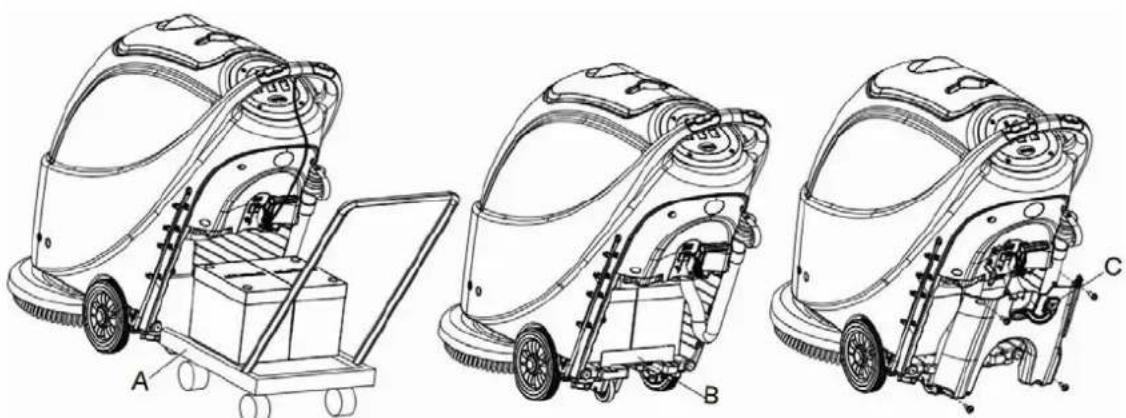

14. Εγκαταστήστε την µπαταρία µε ειδικά φτιαγµένα εργαλεία εγκατάστασης µπαταριών (Α, Εικόνα 7).

Αφού εγκατασταθεί η µπαταρία, αφαιρέστε τα εργαλεία εγκατάστασης µπαταριών, και εγκαταστήστε το στήριγµα στερέωσης µπαταρίας (Β, Εικόνα 7).

15. Βάλτε το βύσµα σύνδεσης της µπαταρίας (C, Εικόνα 7) µέσα στην τρύπα στο πάνω µέρος του

καλύµµατος του κουτιού της µπαταρίας, βάλτε το σωλήνα στράγγισης µέσα στη δεξιά τρύπα του καλύµµατος του κουτιού της µπαταρίας, στερεώστε το κάλυµµα του κουτιού της µπαταρίας µε 4 βίδες, και µετά εγκαταστήστε το καλώδιο άντλησης του µάκτρου, και στη συνέχεια το µάκτρο. Φόρτιση της µπαταρίας

16. Για να φορτίσετε τη µπαταρία (ανατρέξτε στα βήµατα που αναφέρονται στην ενότητα συντήρησης).

ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΞΕΦΟΡΤΩΜΑ ΤΗΣ ΒΟΥΡΤΣΑΣ / ΣΤΗΡΙΓΜΑΤΟΣ ΜΑΞΙΛΑΡΙΟΥ

Ανάλογα µε το είδος του πατώµατος που θα καθαριστεί, το µηχάνηµα µπορεί να εγκατασταθεί µε βούρτσα (Εικόνα 8 Α), ή µε στήριγµα µαξιλαριού (Εικόνα 8, Β και C).

Όταν εγκαθιστάτε ή ξεφορτώνετε χειροκίνητα τη βούρτσα / στήριγµα µαξιλαριού, πρώτα να ελέγχετε αν όλοι οι διακόπτες είναι κλειστοί και να σηκώσετε το µάκτρο από το πάτωµα, γιατί µόνο τότε µπορείτε να δουλέψετε στη βούρτσα / στήριγµα µαξιλαριού. Επιπλέον, παρακαλούµε φορέστε προστατευτικά γάντια για να αποφύγετε κοψίµατα από θραύσµατα.ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

1. (Ισχύει µόνο για µοντέλα AS430B και AS510B): φροντίστε ο διακόπτης (41) να βρίσκεται στην

κατάσταση (O) αποσύνδεσης.

2. Πιέστε προς τα κάτω τη χειρολαβή (2) για να σηκώσετε το

σώµα της δεξαµενής (26).

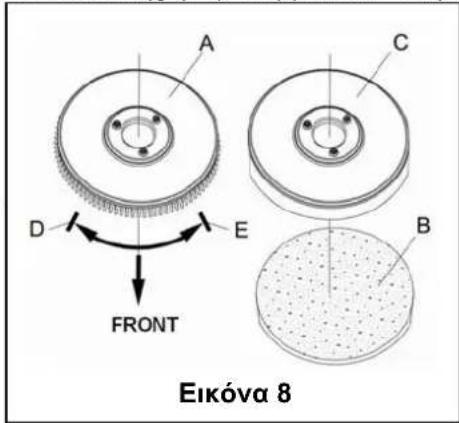

3. Βάλτε τη βούρτσα (Α) ή το στήριγµα του µαξιλαριού (B – C)

4. Χρησιµοποιήστε τη λαβή χρήσης (2) για να χαµηλώσετε το

σώµα της δεξαµενής (26) για να έρθει σε επαφή µε τη βούρτσα ή το στήριγµα του µαξιλαριού.

5. Για να εγκαταστήσετε τη βούρτσα / στήριγµα µαξιλαριού

αυτόµατα, γυρίστε το διακόπτη λειτουργίας (41) στη θέση «I» και πιέστε προς τα κάτω το διακόπτη ασφαλείας (1). Πιέστε απαλά το µηχάνηµα προς τα εµπρός έτσι ώστε να ακολουθήσει τη ζώνη του τροχού στο κάτω µέρος του σώµατος της δεξαµενής για να ευθυγραµµιστεί µε τη βούρτσα ή το στήριγµα του µαξιλαριού το οποίο µπορεί µετά να εγκατασταθεί. Μετά απελευθερώστε το διακόπτη ασφαλείας. Εάν είναι απαραίτητο, επαναλάβετε αυτή τη διαδικασία µέχρι να εγκατασταθεί η βούρτσα / στήριγµα µαξιλαριού.

6. Εάν το βήµα 5 πιο πάνω σας φανεί δύσκολο, χρησιµοποιήστε τη χειροκίνητη µέθοδο

ακολουθώντας την κεφαλή του βέλους (D) για να εγκαταστήσετε τη βούρτσα / στήριγµα µαξιλαριού (όπως φαίνεται στην Εικόνα 8).

7. Για να ξεφορτώσετε αυτόµατα τη βούρτσα / στήριγµα µαξιλαριού, γυρίστε το διακόπτη ρεύµατος

(41) στη θέση «O». Με το χέρι κρατήστε τη χειρολαβή, και πιέστε το µηχάνηµα προς τα κάτω µέχρι ο τροχός οδήγησης να ακουµπήσει το πάτωµα και η βούρτσα / στήριγµα µαξιλαριού να κρέµεται στον αέρα. Γυρίστε το διακόπτη ρεύµατος (41) στη θέση «I», και πιέστε προς τα κάτω το διακόπτη ασφαλείας για να αφήσετε τη βούρτσα ή το στήριγµα µαξιλαριού να γυρίσει µέχρι η βούρτσα / στήριγµα µαξιλαριού να πέσει στο πάτωµα.

8. Εάν το βήµα 7 πιο πάνω σας φανεί δύσκολο, χρησιµοποιήστε τη χειροκίνητη µέθοδο γυρνώντας

τη βούρτσα / στήριγµα µαξιλαριού σε αντίθετη κατεύθυνση από την κανονική, και έτσι µπορεί να αφαιρεθεί (όπως φαίνεται στην Εικόνα 8). ΡΥΘΜΙΣΗ ΤΗΣ ΙΣΟΡΡΟΠΙΑΣ ΤΟΥ ΜΑΚΤΡΟΥ

9. Εγκαταστήστε το µάκτρο και γυρίστε το σφικτά µε τη λαβή. Μετά συνδέστε το σωλήνα

απορρόφησης για τα απορρίµµατα στο µάκτρο.

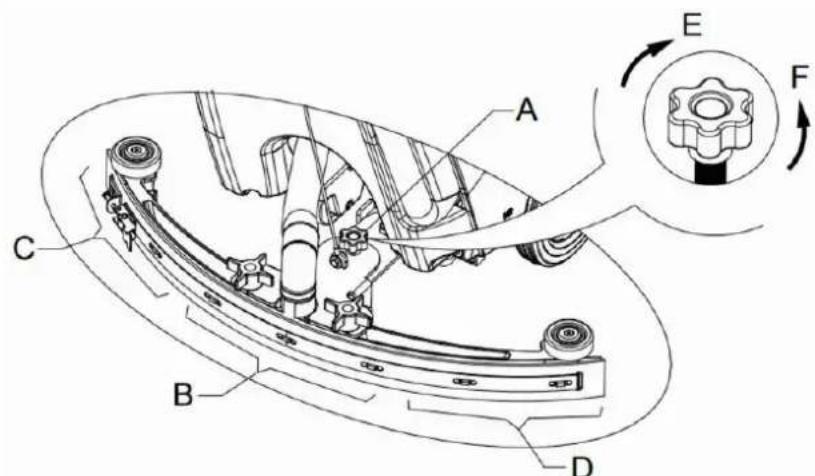

10. Ρυθµίστε το µάκτρο µέσω της λαβής ρύθµισης (Α) του µάκτρου (ανατρέξτε στην Εικόνα 9).

1) Εάν η µεσαία περιοχή της πίσω λωρίδας του µάκτρου, περιοχή Β, έχει ένα κενό από το

πάτωµα ή η προς τα κάτω πίεση είναι σχετικά µικρή, ρυθµίστε τη λαβή µε φορά αντίθετη του ρολογιού µέχρι όλο το µήκος της πίσω λωρίδας του µάκτρου να ακουµπάει καλά το πάτωµα. Η µπροστινή λωρίδα του µάκτρου θα πρέπει να ακουµπάει ελαφρά το πάτωµα.

2) Εάν τα δύο άκρα της πίσω λωρίδας του µάκτρου, τοµείς C και D, έχουν ένα κενό µε το έδαφος

ή η προς τα κάτω πίεση είναι σχετικά µικρή, ρυθµίστε τη λαβή µε τη φορά του ρολογιού µέχρι όλο το µήκος της πίσω λωρίδας του µάκτρου να ακουµπάει καλά το πάτωµα. Η µπροστινή λωρίδα του µάκτρου θα πρέπει να ακουµπάει ελαφρά το πάτωµα.

Εικόνα 9 Εικόνα 8ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

Γέµισµα δεξαµενής καθαριστικού διαλύµατος

Μπορούν να χρησιµοποιηθούν µόνο µη εύφλεκτα απορρυπαντικά και απορρυπαντικά χαµηλού αφρού. Αυτά τα απορρυπαντικά πρέπει να είναι κατάλληλα για χρήση µε πλυντρίδες.

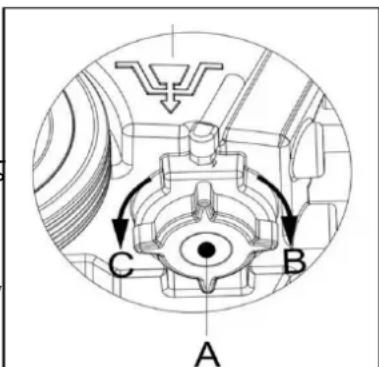

11. Ανοίξτε το κάλυµµα της εισόδου νερού (27) και προσθέστε νερό στη δεξαµενή διαλύµατος. Μην

παραγεµίζετε τη δεξαµενή. Το γέµισµα µέχρι την άκρη του στηρίγµατος του φίλτρου της εισόδου νερού είναι αρκετό. Όταν προετοιµάζετε τα διαλύµατα καθαρισµού, παρακαλώ να ακολουθείτε τα ποσοστά αραιώσεως που παρέχονται από τη χηµική παραγωγή και η θερµοκρασία του νερού δεν πρέπει να ξεπερνάει τους 40

ΡΥΘΜΙΣΗ ΤΟΥ ΟΓΚΟΥ ΤΗΣ ΡΟΗΣ ΝΕΡΟΥ

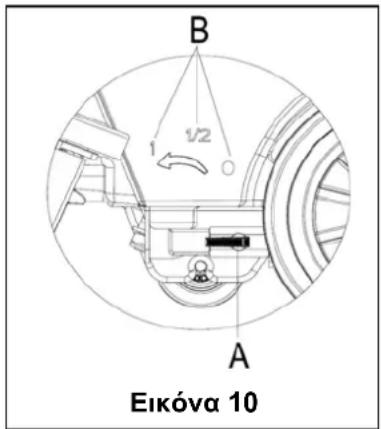

Η ρύθµιση της λαβής της σφαιρικής βαλβίδας (Α, Εικόνα 10) πρέπει να γίνει µε την προϋπόθεση ότι ο διακόπτης ρεύµατος (41) είναι στη θέση «O».

12. Η ένταση της ροής του νερού µπορεί να ρυθµιστεί µέσω της λαβής

της σφαιρικής βαλβίδας (Α, Εικόνα 10) µε βάση το ποσοστό του νερού που χρειάζεται στην πραγµατικότητα για το τρίψιµο του

ΕΚΚΙΝΗΣΗ ΚΑΙ ΤΕΡΜΑΤΙΣΜΟΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Εκκίνηση του µηχανήµατος

1. Ολοκληρώστε τα βήµατα προετοιµασίας όπως αναφέρθηκε πιο πάνω.

2. Πιέστε το διακόπτη ρεύµατος στη θέση «I».

3. Χρησιµοποιήστε τη λαβή του µάκτρου (41) για να χαµηλώσετε το µάκτρο.

4. Πιέστε το διακόπτη αντλίας απορρόφησης (42) στη θέση «I».

5. Πιέστε το διακόπτη ελέγχου έντασης ροής νερού (44) στη θέση «I». (∆ουλέψτε ταυτόχρονα µε το

διακόπτη ασφαλείας (1) για να ελέγξετε τη δουλειά της σωληνοειδούς βαλβίδας.)

6. Κρατήστε το διακόπτη ασφαλείας (1) και σπρώξτε για να µετακινήσετε το µηχάνηµα. Η βούρτσα

(29) αρχίζει να περιστρέφεται, και το µηχάνηµα αρχίζει την καθαριστική του δουλειά. ΣΥΜΒΟΥΛΗ: Τρόπος σπρωξίµατος του µηχανήµατος Ένα από τα χαρακτηριστικά του µηχανήµατος είναι η εγκατάσταση δύο διακοπτών ασφαλείας σε κάθε πλευρά της χειρολαβής. Κάθε διακόπτης ασφαλείας είναι ικανός να ελέγξει ανεξάρτητα τη λειτουργία της βούρτσας. Στη χρήση, διευκολύνει τον έλεγχο της λειτουργίας του µηχανήµατος. Από την εµπειρία µας, η µέθοδος για να µετακινήσετε το µηχάνηµα η οποία φαίνεται δεξιά στην Εικόνα 11 είναι πιο κατάλληλη, οι χρήστες νιώθουν πιο άνετα τα χέρια τους, και µειώνει την κούραση της δουλειάς. Άρα προτείνεται οι χρήστες να µετακινούν το µηχάνηµα µε αυτό τον

Απενεργοποίηση του µηχανήµατος

7. Όταν τελειώσετε µε τη χρήση του µηχανήµατος, ξεφορτώστε πρώτα τη βούρτσα / στήριγµα

µαξιλαριού (ανατρέξτε στα σχετικά βήµατα στην ενότητα εγκατάστασης και ξεφορτώµατος της βούρτσας / στήριγµα µαξιλαριού)

8. Απελευθερώστε το διακόπτη ασφαλείας (1) για να κλείσετε τη βούρτσα / στήριγµα µαξιλαριού και

τη σωληνοειδή βαλβίδα. Εικόνα 11 Εικόνα 10ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

9. Πιέστε το διακόπτη αντλίας απορρόφησης (42) στη θέση

«O», και η αντλία απορρόφησης θα καθυστερήσει 5 δευτερόλεπτα πριν σταµατήσει να λειτουργεί.

10. Πιέστε το διακόπτη ελέγχου έντασης της υδρορροής (44) στη

θέση «O» για να κλείσετε εντελώς τη σωληνοειδή βαλβίδα.

11. Πιέστε το διακόπτη λειτουργίας (41) στη θέση «O».

12. Χρησιµοποιήστε τη λαβή ανύψωσης του µάκτρου (14) για να

13. Πιάστε τη χειρολαβή (2) και απαλά γείρετε το µηχάνηµα

προς τα πίσω µέχρι ο τροχός οδήγησης (Β) να ακουµπήσει το πάτωµα. Ανατρέξτε στην Εικόνα 12. ΛΕΙΤΟΥΡΓΙΑ ΜΗΧΑΝΗΜΑΤΟΣ (ΤΡΙΨΙΜΟ ΚΑΙ

1. Ξεκινήστε το µηχάνηµα µε βάση την περιγραφή πιο πάνω.

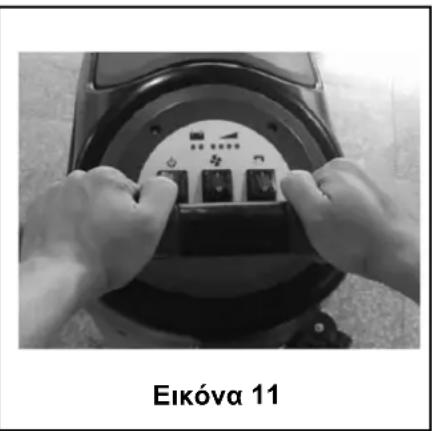

2. Κρατήστε το διακόπτη ασφαλείας (1) (µε βάση τον τρόπο

που φαίνεται στην Εικόνα 11), σπρώξτε για να µετακινήσετε το µηχάνηµα, και ξεκινήστε τον καθαρισµό.

3. Εάν είναι απαραίτητο, σβήστε το µηχάνηµα, και προσαρµόστε τη ρυθµιστική λαβή του µάκτρου.

(Ανατρέξτε στα βήµατα για την προσαρµογή της ισορροπίας του µάκτρου)

4. Εάν είναι απαραίτητο, σβήστε το µηχάνηµα, και προσαρµόστε την ένταση της ροής νερού µε τη

λαβή της σφαιρικής βαλβίδας. (Ανατρέξτε στα βήµατα για την προσαρµογή της έντασης της ροής

Για να αποφύγετε τη ζηµιά του πατώµατος, όταν το µηχάνηµα µένει σε ένα µέρος χωρίς να κινείται, παρακαλούµε να κλείσετε το διακόπτη ρεύµατος (41). Αποφόρτιση της µπαταρίας κατά τη λειτουργία

5. Μόνο όταν η πράσινη προειδοποιητική λυχνία (38) είναι συνεχόµενα αναµµένη, η τροφοδοσία της

µπαταρίας είναι επαρκής για την κανονική λειτουργία του µηχανήµατος.

Όταν και οι τέσσερις πράσινες λυχνίες (38) ανάψουν, φαίνεται ότι η µπαταρία είναι πλήρως φορτισµένη. Όταν µόνο η τελευταία πράσινη λυχνία (38) είναι αναµµένη, και ξεκινάει να αναβοσβήνει, προτείνεται η φόρτιση της µπαταρίας, γιατί το µηχάνηµα θα σταµατήσει αυτόµατα µετά από λίγα λεπτά. Αφού κλείσει και η τελευταία πράσινη λυχνία (38), και ξεκινήσει να αναβοσβήνει η κόκκινη λυχνία (39 και 40), το µηχάνηµα θα σταµατήσει αυτόµατα µετά από µερικά δευτερόλεπτα. (Ανατρέξτε στα σχετικά βήµατα στην ενότητα της συντήρησης).

Μην χρησιµοποιείτε το µηχάνηµα όταν η τροφοδοσία της µπαταρίας είναι ανεπαρκής, έτσι ώστε να αποφύγετε τη ζηµιά της µπατ αρίας και την µείωση της διάρκειας ζωής της µπαταρίας. Α∆ΕΙΑΣΜΑ ∆ΕΞΑΜΕΝΗΣ Όταν η δεξαµενή ανάκτησης είναι γεµάτη, το φλοτέρ στη συσκευή αυτόµατου κλεισίµατος µε φλοτέρ (36), θα µπλοκάρει την είσοδο που συνδέεται µε την αντλία απορρόφησης. Μέσω µιας απότοµης αύξησης του θορύβου της αντλίας απορρόφησης, µπορεί να θεωρηθεί ότι η αντλία απορρόφησης είναι ήδη υπερφορτωµένη και απαιτείται άµεση στράγγιση των αποβλήτων.

Εάν η αντλία απορρόφησης ξαφνικά κλείσει (π.χ. επειδή το µηχάνηµα µετακινήθηκε ξαφνικά µε αποτέλεσµα να ενεργοποιηθεί το φλοτέρ), και αν χρειαστεί επανεκκίνηση της λειτουργίας, παρακαλούµε πραγµατοποιήστε τα ακόλουθα βήµατα: πιέστε το διακόπτη ρεύµατος (41 και 42) για να κλείσετε το ρεύµα και την αντλία απορρόφησης, και ανοίξτε το κάλυµµα της δεξαµενής ανάκτησης (25) για να ελέγξετε εάν έχει επιστρέψει το φίλτρο επίπλευσης στην επιφάνεια του νερού. Μετά κλείστε το κάλυµµα της δεξαµενής ανάκτησης (25), και πιέστε το διακόπτη ρεύµατος (41 και

42) για να ανοίξετε το ρεύµα και την αντλία απορρόφησης.

Εικόνα 12ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

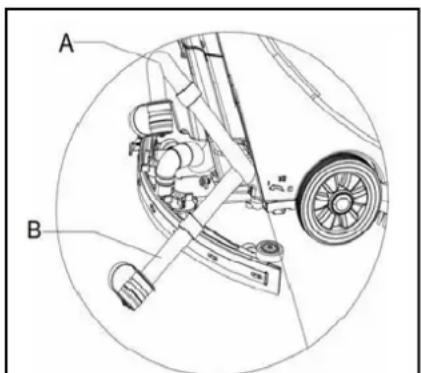

Όταν η δεξαµενή ανάκτησης είναι εντελώς γεµάτη µε απόβλητα, ακολουθήστε τα παρακάτω βήµατα για να τη στραγγίξετε. Άδειασµα της δεξαµενής ανάκτησης

1. Απενεργοποιήστε το µηχάνηµα.

2. Με τη χρήση της λαβής του µάκτρου (14), σηκώστε το µάκτρο.

3. Μετακινήστε το µηχάνηµα σε χώρο που να προορίζεται

αποκλειστικά για άδειασµα.

4. Πιάστε τη χειρολαβή (2) και απαλά φέρτε το µηχάνηµα προς τα

πίσω µέχρι ο τροχός οδήγησης να ακουµπήσει το πάτωµα. (Για την τοποθέτηση του µηχανήµατος παρακαλώ ανατρέξτε στις διαδικασίες στο τέλος της ενότητας του µηχανήµατος.)

5. Βγάλτε το σωλήνα στράγγισης από το κλιπ στερέωσης,

λυγίστε το πάνω µέρος του σωλήνα στράγγισης (όπως φαίνεται στο Α, Εικόνα 13), και µετά ανοίξτε το κάλυµµα του σωλήνα στράγγισης και χαµηλώστε το σωλήνα στράγγισης σε ένα χαµηλό επίπεδο ή στο έδαφος για να αδειάσετε το νερό. Εναλλακτικά, τοποθετήστε απευθείας το σωλήνα στράγγισης σε χαµηλή θέση ή στο έδαφος έτσι ώστε η έξοδος του νερού να είναι προς τα κάτω (όπως φαίνεται στο Β, Εικόνα 13), και µετά ανοίξτε το καπάκι στράγγισης νερού γυρνώντας το για να αδειάσετε τα απόβλητα από τη δεξαµενή. Αφού τελειώσει η στράγγιση, χρησιµοποιήστε καθαρό νερό για να καθαρίσετε το εσωτερικό της δεξαµενής ανάκτησης.

Όταν αδειάζετε τα απόβλητα, ο σωλήνας απορρόφησης αποβλήτων πρέπει να είναι διπλωµένος ή χαµηλωµένος σε χαµηλότερη θέση (όπως φαίνεται στην Εικόνα 13 Α ή Β), και µετά να ανοίξετε το καπάκι του σωλήνα απορρόφησης αποβλήτων για να στραγγίξετε το νερό. Μη γυρίσετε την έξοδο του σωλήνα απορρόφησης αποβλήτων προς τα πάνω για να αδειάσετε το νερό κάθετα. Αυτό γίνεται για να αποφύγετε το χύσιµο αποβλήτων στον χειριστή. Άδειασµα δεξαµενής καθαριστικού διαλύµατος

6. Ολοκληρώστε τα βήµατα 1 ως 4.

7. Όπως φαίνεται στην Εικόνα 14, ανοίξτε γυρνώντας το καπάκι της

δεξαµενής καθαριστικού διαλύµατος (Α) µε φορά αντίστροφη του ρολογιού C, και αδειάστε τη δεξαµενή καθαριστικού διαλύµατος εντελώς. Χρησιµοποιήστε καθαρό νερό για να καθαρίσετε το εσωτερικό της δεξαµενής καθαριστικού διαλύµατος. Όταν τελειώσει η δουλειά, γυρίστε σφικτά το καπάκι της δεξαµενής καθαριστικού διαλύµατος (Α) προς τη φορά του ρολογιού στην κατεύθυνση Β. ΜΕΤΑ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Όταν τελειώσει η δουλειά και πριν αφήσετε το µηχάνηµα, ολοκληρώστε τα παρακάτω βήµατα:

1. Ακολουθήστε τη διαδικασία όπως περιγράφεται στην προαναφερόµενη ενότητα για εγκατάσταση

και ξεφόρτωµα της βούρτσας / στηρίγµατος µαξιλαριού, και βγάλτε τη βούρτσα / στήριγµα µαξιλαριού.

2. Ακολουθώντας τις διαδικασίες που έχουν περιγραφεί στις σχετικές ενότητες, αδειάστε εντελώς το

νερό από τη δεξαµενή καθαριστικού διαλύµατος και από την δεξαµενή ανάκτησης.

3. Ολοκληρώστε τις καθηµερινές διαδικασίες συντήρησης (ανατρέξτε στην ενότητα συντήρησης).

4. Αποθηκεύστε το µηχάνηµα, µαζί µε τη βούρτσα / στήριγµα µαξιλαριού και το µάκτρο, σε καθαρό

και στεγνό µέρος. Το µάκτρο πρέπει να ανυψωθεί ή να βγει. ΠΕΡΙΟ∆ΟΙ ΑΠΡΑΞΙΑΣ Εάν το µηχάνηµα δεν πρόκειται να χρησιµοποιηθεί για πάνω από 30 µέρες, παρακαλώ κάντε τα εξής: Εικόνα 14 Εικόνα 13ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

1. Ολοκληρώστε την απαραίτητη διαδικασία που πρέπει να ακολουθηθεί µετά τη χρήση του

2. Αποσυνδέστε το βύσµα (9) που συνδέει τη µπαταρία και το µηχάνηµα.

3. Για να µην κάνετε ζηµιά στην µπαταρία, και αν το µηχάνηµα δεν πρόκειται να χρησιµοποιηθεί για

πάνω από 3 µήνες, παρακαλώ να φορτίζετε την µπαταρία µία φορά κάθε 3 µήνες. ΧΡΗΣΗ ΓΙΑ ΠΡΩΤΗ ΦΟΡΑ Μετά από 9 ώρες χρήσης, παρακαλώ ελέγξτε τα µέρη για να βεβαιωθείτε ότι τίποτα δεν έχει ξεβιδώσει ή έχει πάθει ζηµιά κατά τη λειτουργία, και ελέγξτε αν υπάρχουν εµφανείς ζηµιές ή διαρροές. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙ∆Α Η διάρκεια λειτουργίας και η µέγιστη ασφάλεια λειτουργίας του µηχανήµατος εξασφαλίζονται από την έγκαιρη συντήρηση και φροντίδα. Ο ακόλουθος πίνακας παρέχει ένα γενικό πλάνο συντήρησης για το µηχάνηµα. Τα χρονικά διαστήµατα της συντήρησης καθορίζονται σε µεγάλο βαθµό από τις συνθήκες εργασίας της µηχανής. Αυτά τα χρονικά διαστήµατα θα πρέπει να διατυπώνονται από το προσωπικό που είναι υπεύθυνο για τη

Αυτές οι διαδικασίες θα πρέπει να γίνονται µόνο αφού έχει κλείσει το ρεύµα του µηχανήµατος και έχει αποσυνδεθεί το βύσµα που συνδέει το µηχάνηµα µε την µπαταρία. Πριν προχωρήσετε σε οποιαδήποτε διαδικασία συντήρησης, παρακαλούµε µελετήστε προσεκτικά τις σχετικές ενότητες ασφαλείας. Όλες οι συντηρήσεις του σχεδίου ή όλες οι επιπλέον συντηρήσεις πρέπει να γίνονται από εξειδικευµένο προσωπικό ή από εξουσιοδοτηµένα κέντρα σέρβις. Αυτό το εγχειρίδιο περιγράφει µόνο τις πιο εύκολες και κοινές διαδικασίες συντήρησης. Για κάθε διαδικασία συντήρησης πέρα από αυτές που αναφέρονται σε αυτόν τον πίνακα προγραµµατισµένων συντηρήσεων, παρακαλώ ανατρέξτε στο εγχειρίδιο συντηρήσεων του κέντρου

ΠΙΝΑΚΑΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ

Καθηµερινά, το µηχάνηµα

Φορτίστε τη µπαταρία Καθαρίστε το µάκτρο Καθαρίστε τη βούρτσα / στήριγµα µαξιλαριού Καθαρίστε τη δεξαµενή νερού και το φίλτρο επίπλευσης, ελέγξτε τις στεγανωτικές λωρίδες της δεξαµενής νερού. Ελέγξτε και αλλάξτε τη λωρίδα του µάκτρου. Καθαρίστε το φίλτρο διαλύµατος Καθαρίστε το φίλτρο της αντλίας απορρόφησης Ελέγξτε το επίπεδο υγρού της µπαταρίας WET Ελέγξτε το σφίξιµο των παξιµαδιών και των

Ελέγξτε ή αλλάξτε τα καρβουνάκια της βούρτσας ή του στηρίγµατος µαξιλαριού

Ελέγξτε ή αλλάξτε τα καρβουνάκια της αντλίας απορρόφησης

(1) Θα πρέπει να γίνει 9 ώρες µετά την εκκίνηση του µηχανήµατος (2) Αυτές οι διαδικασίες συντήρησης πρέπει να εκτελεστούν από εξουσιοδοτηµένο Κέντρο σέρβις της Viper.ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

ΦΟΡΤΙΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Είναι ώρα να φορτίσετε την µπαταρία όταν η πορτοκαλί ή η κόκκινη προειδοποιητική λυχνία ανάψουν, ή κάθε φορά που τελειώνει η δουλειά.

Να έχετε τη µπαταρία πλήρως φορτισµένη για να επεκτείνετε τη διάρκεια λειτουργίας της µπαταρίας.

Μόλις η ενέργεια της µπαταρίας γίνει ανεπαρκής, η µπαταρία πρέπει να φορτιστεί το συντοµότερο δυνατό. Παρακαλώ ελέγξτε το φορτιστή τουλάχιστον µία φορά την

Εάν δεν υπάρχει ενσωµατωµένος φορτιστής, παρακαλώ επιλέξτε έναν κατάλληλο εξωτερικό φορτιστή για να φορτίσετε την µπαταρία.

Ιδιαίτερη προσοχή πρέπει να δοθεί κατά τη φόρτιση της µπαταρίας διότι µπορεί να υπάρξει διαρροή οξέος κατά τη διάρκεια της διαδικασίας φόρτισης. Το οξύ της µπαταρίας είναι διαβρωτικό. Εάν το δέρµα ή τα µάτια έρθουν κατά λάθος σε επαφή, παρακαλώ ξεπλύνετε µε πολύ νερό και επισκεφθείτε γιατρό.

1. Ανοίξτε το καπάκι της δεξαµενής ανάκτησης (25) και παρατηρήστε αν η δεξαµενή ανάκτησης είναι

άδεια ή όχι. Αν δεν είναι άδεια, αδειάστε την µέσω του σωλήνα στράγγισης. (15).

2. Μετακινήστε το µηχάνηµα στην καθορισµένη περιοχή φόρτισης.

3. Πιέστε το διακόπτη ρεύµατος (41) στη θέση «O» για να κλείσετε το µηχάνηµα.

4. Ισχύει µόνο για µπαταρία προσθήκης νερού WET

Ελέγξτε το επίπεδο των ηλεκτρολυτών µέσα στην µπαταρία. Εάν είναι απαραίτητο, γεµίστε την µέχρι το καπάκι.

Να έχετε όλα τα καπάκια ανοικτά.

Εάν χρειαστεί, καθαρίστε την πάνω επιφάνεια της µπαταρίας.

5. Επιλέξτε µία από τις ακόλουθες διαδικασίες για να φορτίσετε την µπαταρία µε βάση το µοντέλο

της µπαταρίας που χρησιµοποιείται. Να φορτίσετε την µπαταρία µε εξωτερικό φορτιστή

6. Ελέγξτε, µε βάση το σχετικό εγχειρίδιο, εάν ο εξωτερικός φορτιστής είναι κατάλληλος. Η τάση

εξόδου πρέπει να είναι DC 24V.

7. Συνδέστε το βύσµα της µπαταρίας στο εξωτερικό βύσµα, και συνδέστε το εξωτερικό βύσµα στο

8. Όταν ολοκληρωθεί η φόρτιση, συνδέστε το βύσµα φόρτισης της µπαταρίας στο µηχάνηµα.

Για να φορτίσετε µια µπαταρία µε ενσωµατωµένο φορτιστή (προαιρετικά)

9. Βγάλτε το λαστιχένιο καπάκι από την άκρη του βύσµατος φόρτισης της µπαταρίας.

10. Συνδέστε την άκρη του βύσµατος φόρτισης της µπαταρίας µε το ρεύµα, µε καλώδιο φόρτισης

ρεύµατος. (Παρακαλώ σηµειώστε αν το ρεύµα εισόδου του ενσωµατωµένου φορτιστή είναι 220V – 240V και το ρεύµα εξόδου 24V και εάν η συχνότητα πληροί τις προϋποθέσεις.) Όταν ο φορτιστής είναι συνδεδεµένος στο ρεύµα, όλες οι άλλες λειτουργίες θα διακοπούν αυτόµατα. Αν η κόκκινη προειδοποιητική λυχνία στον ενσωµατωµένο φορτιστή συνεχίζει να ανάβει, δείχνει ότι ο φορτιστής φορτίζει την µπαταρία.

11. Όταν η πράσινη προειδοποιητική λυχνία (47) είναι αναµµένη, δείχνει ότι η διαδικασία φόρτισης της

µπαταρίας έχει ολοκληρωθεί.

12. Όταν ολοκληρωθεί η φόρτιση, βγάλτε το συνδεδεµένο καλώδιο από την άκρη του βύσµατος

φόρτισης της µπαταρίας και από την παροχή ηλεκτρικού ρεύµατος, και βάλτε πάλι το λαστιχένιο

13. Αποσυνδέστε το καλώδιο φόρτισης από την παροχή ηλεκτρικού ρεύµατος, και τυλίξτε το καλώδιο

στο καρούλι (6).ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

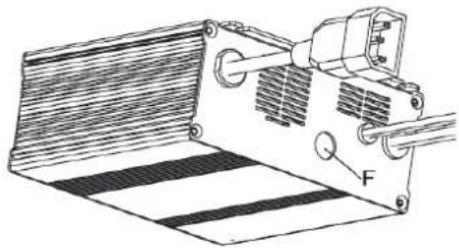

Εάν χρειάζεστε περισσότερες πληροφορίες για τον ενσωµατωµένο φορτιστή (35), παρακαλώ ανατρέξτε στο σχετικό εγχειρίδιο. ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΜΑΚΤΡΟΥ

Για να διατηρηθεί το καλύτερο αποτέλεσµα του απορροφητή νερού, το µάκτρο πρέπει να διατηρείται καθαρό, και η λωρίδα του µάκτρου πρέπει να παραµείνει σε καλή κατάσταση.

Όταν καθαρίζετε το µάκτρο, συνιστάται να φοράτε προστατευτικά γάντια διότι το µάκτρο µπορεί να περιέχει κοφτερά θραύσµατα.

1. Μετακινήστε το µηχάνηµα σε επίπεδη και λεία επιφάνεια.

2. Πιέστε το διακόπτη ρεύµατος (41) στη θέση «O» για να κλείσετε το µηχάνηµα.

3. Ξεβιδώστε τη στερεωµένη λαβή (16) του µάκτρου, βγάλτε το βύσµα που συνδέει το σωλήνα

ανάκτησης απορρόφησης του µάκτρου, και βγάλτε το µάκτρο.

4. Χρησιµοποιήστε τη χειρολαβή ανύψωσης του µάκτρου (14) για να σηκώσετε το πλαίσιο στήριξης

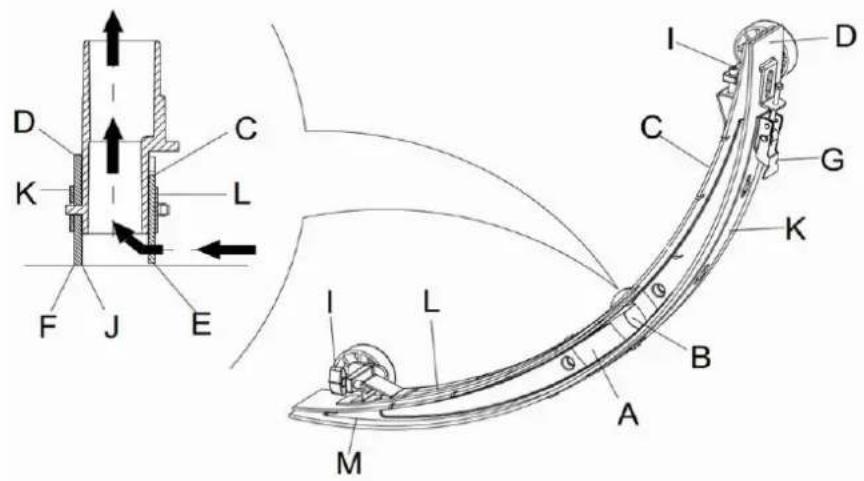

5. Καθαρίστε το µάκτρο (Εικόνα 15). Καθαρίστε κυρίως το αυλάκι (Α, Εικόνα 15) και τη βροµιά και

τα θραύσµατα στο σωλήνα απορρόφησης. Ελέγξτε αν το µπροστινό πτερύγιο του µάκτρου (C) και το πίσω πτερύγιο του µάκτρου (D) είναι ανέπαφα και αν υπάρχουν σπασµένες άκρες και ραγίσµατα. Να τα αλλάξετε αν χρειάζεται (ανατρέξτε στα βήµατα στην ακόλουθη ενότητα).

6. Εγκαταστήστε ξανά το µάκτρο µε την αντίθετη σειρά από την παραπάνω.

ΕΛΕΓΧΟΣ ΚΑΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΠΤΕΡΥΓΙΩΝ ΤΟΥ ΜΑΚΤΡΟΥ

1. Ακολουθώντας τις µεθόδους που αναφέρθηκαν στην προηγούµενη ενότητα καθαρίστε το µάκτρο

2. Ελέγξτε την άκρη (Ε, Εικόνα 15) του µπροστινού πτερυγίου του µάκτρου και την άκρη (F) του

πίσω πτερυγίου του µάκτρου (D). Σε όλο τους το µήκος, θα πρέπει να είναι στο ίδιο επίπεδο. ∆ιαφορετικά, προσαρµόστε τα ύψη τους µε την ακόλουθη διαδικασία.

Χαλαρώστε το κλιπ (G) για να µπορέσει το πίσω πτερύγιο του µάκτρου (D) να αποσπαστεί από το υποστήριγµα (Μ) για να προσαρµοστεί η θέση του µάκτρου. Μετά την προσαρµογή, κλειδώστε και πάλι το κλιπ.

Χαλαρώστε τη βίδα στη λαβή (I) για να προσαρµόσετε το µπροστινό πτερύγιο του µάκτρου (C), σφίξτε τη βίδα της λαβής µετά την προσαρµογή.

3. Ελέγξτε αν το µπροστινό πτερύγιο του µάκτρου (C) και το πίσω πτερύγιο του µάκτρου (D) είναι

ανέπαφα και αν υπάρχουν σπασµένες άκρες και ραγίσµατα. Εάν είναι απαραίτητο, αλλάξτε τα µε βάση τους παρακάτω τρόπους. Ελέγξτε την µπροστινή άκρη του πίσω πτερυγίου του µάκτρου (J) για να δείτε αν έχει φθαρεί. Εάν έχει φθαρεί, µπορεί να εγκατασταθεί ανάποδα (η πάνω άκρη πρέπει να είναι ανέπαφη). Εάν η πάνω άκρη έχει επίσης φθαρεί, αλλάξτε την ακολουθώντας την παρακάτω διαδικασία:

Χαλαρώστε το κλιπ (G) για να επιτρέψετε στο πτερύγιο πίεσης να διαχωριστεί από το υποστήριγµα (Μ), βγάλτε την µπάρα του κλιπ (Κ), και µετά αλλάξτε ή γυρίστε το πίσω πτερύγιο του µάκτρου (D) ανάποδα. Εγκαταστήστε ξανά το πίσω πτερύγιο του µάκτρου µε την αντίθετη σειρά που το βγάλατε.

Χαλαρώστε τη βίδα της λαβής (I) και βγάλτε τη µπάρα του κλιπ (L), και µετά αλλάξτε το µπροστινό µάκτρο (C). Εγκαταστήστε πάλι το µπροστινό πτερύγιο του µάκτρου µε την αντίθετη σειρά από αυτή που το βγάλατε. Αφού αλλάξετε το πτερύγιο του µάκτρου (ή αφού το αναποδογυρίσετε), προσαρµόστε το επίπεδο του µπροστινού και του πίσω πτερυγίου του µάκτρου µε τις διαδικασίες που περιγράφονται παρακάτω.

4. Συνδέστε το σωλήνα απορρόφησης (11) στο µάκτρο.

5. Εγκαταστήστε το µάκτρο και σφίξτε το µε το χερούλι (16), και µετά συνδέστε το σωλήνα

απορρόφησης µε το µάκτρο.

6. Εάν χρειαστεί, προσαρµόστε το µάκτρο µέσω του τροχού ρύθµισης (20) (ανατρέξτε στις

διαδικασίες ρύθµισης της ισορροπίας του µάκτρου).ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

Εικόνα 15 ΚΑΘΑΡΙΣΜΟΣ ΒΟΥΡΤΣΑΣ / ΜΑΞΙΛΑΡΙΟΥ ΓΥΑΛΙΣΜΑΤΟΣ

Όταν καθαρίζετε τη βούρτσα / στήριγµα µαξιλαριού, συνιστάται να φοράτε προστατευτικά γάντια επειδή µπορεί να περιέχουν κοφτερά θραύσµατα.

1. Με τον τρόπο που αναφέρεται στις προηγούµενες ενότητες, βγάλτε τη βούρτσα / στήριγµα

2. Με τη χρήση νερού και απορρυπαντικού, καθαρίστε τη βούρτσα / στήριγµα µαξιλαριού.

3. Ελέγξτε την πληρότητα και την κατάσταση φθοράς των τριχών της βούρτσας και, αν χρειάζεται,

4. Ελέγξτε την κατάσταση φθοράς του στηρίγµατος µαξιλαριού και, αν χρειάζεται, αλλάξτε το.

ΚΑΘΑΡΙΣΜΟΣ ∆ΕΞAΜΕΝΗΣ ΝΕΡΟΥ ΚΑΙ ΦΙΛΤΡΟΥ ΕΠΙΠΛΕΥΣΗΣ

1. Μετακινήστε το µηχάνηµα σε χώρο που να προορίζεται αποκλειστικά για άδειασµα.

2. Πιέστε το διακόπτη ρεύµατος (41) στη θέση «O» για να κλείσετε το µηχάνηµα.

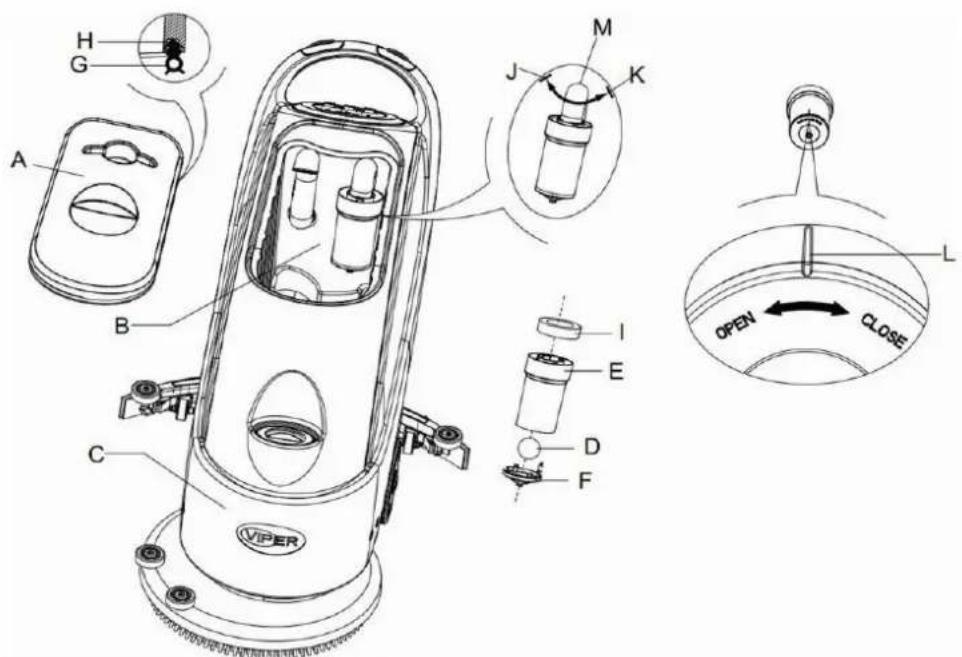

3. Ανοίξτε το καπάκι της δεξαµενής ανάκτησης (Α, Εικόνα 16), και βγάλτε τη συσκευή επίπλευσης

(36) από τη δεξαµενή ανάκτησης.

4. Χρησιµοποιήστε καθαρό νερό για να καθαρίσετε το καπάκι της δεξαµενής ανάκτησης (Α), τη

δεξαµενή (Β και C), και το πλαίσιο στήριξης του φίλτρου επίπλευσης (Ε). Μέσω του σωλήνα ανάκτησης (15), στραγγίξτε όλο το νερό από τη δεξαµενή νερού.

5. Εάν χρειαστεί, ακολουθώντας τα σύµβολα «Άνοιγµα» και «Κλείσιµο» όπως φαίνονται στην Εικόνα

16, ανοίξτε το κάτω καπάκι (F) του φίλτρου επίπλευσης και καθαρίστε το φλοτέρ (D), το πλαίσιο στήριξης του φίλτρου επίπλευσης (Ε), και το σφουγγάρι του φίλτρου (L). Μετά το καθάρισµα, στερεώστε το φλοτέρ στο πλαίσιο στήριξης του φίλτρου επίπλευσης (Ε), και µετά ευθυγραµµίστε το σήµα της αυλάκωσης (L) του κάτω καπακιού (F) του φίλτρου επίπλευσης µε το σήµα του αυλακιού (L) του πλαισίου στήριξης του φίλτρου επίπλευσης (Ε). Στρίψτε το κάτω καπάκι (F) του φίλτρου επίπλευσης σφικτά, και στερεώστε το σφουγγάρι του φίλτρου (I) πάνω στο πλαίσιο στήριξης του φίλτρου επίπλευσης (Ε), και µετά πάνω στο σωλήνα απορρόφησης (Μ).

6. Ελέγξτε την ορθότητα του δακτυλίου στεγανοποίησης (G) του καπακιού της δεξαµενής νερού.

Η ταινία σφράγισης (G) της δεξαµενής νερού κάνει τη δεξαµενή νερού να δηµιουργεί ένα κενό. Πρέπει να είναι εντελώς σφραγισµένο για να µπορεί να τραβάει αποτελεσµατικά τα απόβλητα από το πάτωµα. Εάν χρειαστεί, η ταινία σφράγισης της δεξαµενής νερού (G) µπορεί να βγει από το αυλάκι (Η) και να αλλαχθεί. Όταν συναρµολογείτε καινούρια ταινία σφράγισης για τη δεξαµενή νερού, όπως φαίνεται στην Εικόνα 16 πιο κάτω, εγκαταστήστε το βύσµα στη µεσαία περιοχή του πίσω µέρους.ΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

7. Ελέγξτε αν η επιφάνεια υποδοχής της ταινίας σφράγισης (G) είναι ανέπαφη και σφραγίζει

8. Κλείστε το καπάκι της δεξαµενής ανάκτησης (Α).

Εικόνα 16 ΚΑΘΑΡΙΣΜΑ ΤΟΥ ΦΙΛΤΡΟΥ ∆ΙΑΛΥΜΑΤΟΣ

1. Αδειάστε όλο το νερό από τη δεξαµενή διαλύµατος µε τον τρόπο που αναφέρθηκε στις σχετικές

2. Μετακινήστε το µηχάνηµα σε επίπεδο και λείο δάπεδο.

3. Πιέστε το διακόπτη ρεύµατος (41) στη θέση «O» για να κλείσετε το µηχάνηµα.

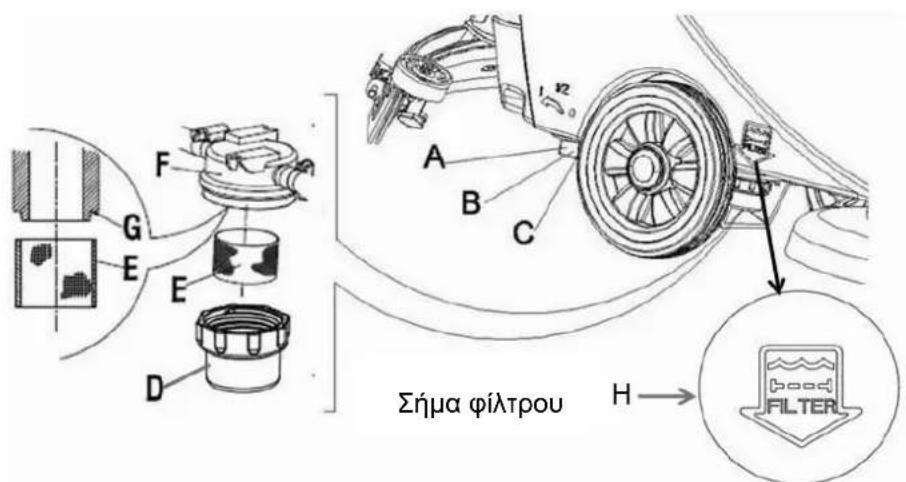

4. Κλείστε τη σφαιρική βαλβίδα στράγγισης (Α, Εικόνα 17) (που βρίσκεται στο κάτω µέρος του

µηχανήµατος, πίσω από τους τροχούς). Ανοίξτε τη σφαιρική βαλβίδα Β, και κλείστε τη σφαιρική βαλβίδα C.

5. Βγάλτε το διάφανο καπάκι (D) και µετά βγάλτε το φίλτρο (Ε), και εγκαταστήστε τα στο κουτί του

φίλτρου (F) µετά το καθάρισµα.

Το φίλτρο (Ε) πρέπει να εγκατασταθεί µε ακρίβεια στη θέση της προεξοχής (G).

6. Ανοίξτε τη σφαιρική βαλβίδα στράγγισης (Α).

Εικόνα 17 Σήµα φίλτρουΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

ΕΙΚΟΝΑ ΚΥΚΛΩΜΑΤΩΝ ΤΩΝ ΜΟΝΤΕΛΩΝ AS430B ΚΑΙ AS510B

EB1 Πλακέτα ελέγχου κυκλώµατος EB2 Πλακέτα LED

Ασφάλεια κινητήρα βούρτσας

Ασφάλεια κινητήρα απορροφητικού

Ασφάλεια πλακέτας κυκλώµατος

Ασφάλεια βαλβίδας πηνίου

Κινητήρας απορροφητικού

SW1 ∆ιακόπτης λειτουργίας SW2 ∆ιακόπτης κινητήρα βούρτσας SW3 ∆ιακόπτης κινητήρα απορροφητικού µηχανισµού SW4 ∆ιακόπτης βαλβίδας πηνίου

Χρονοδιακόπτης (µόνο για το µοντέλο AS510B)

ΚΩ∆ΙΚΟΙ ΧΡΩΜΑΤΩΝ RD=Κόκκινο BN=Καφέ BU/BK=Μπλε / Μαύρο BU=Μπλε YE=Κίτρινο GN/BK=Πράσινο / Μαύρο BK=Μαύρο WH=Λευκό BN/BK=Καφέ / ΜαύροΕΓΧΕΙΡΙ∆ΙΟ ΧΡΗΣΤΗ

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Βλάβη Πιθανές αιτίες ∆ιορθωτικά µέτρα Το µηχάνηµα δεν λειτουργεί: Η ενδεικτική λυχνία δεν είναι αναµµένη Το βύσµα της µπαταρίας (9) δεν έχει συνδεθεί Συνδέστε το βύσµα της µπαταρίας Η ισχύς της µπαταρίας έχει ήδη

Φορτίστε την µπαταρία Η προειδοποιητική λυχνία (39 και 40) αναβοσβήνει Υπερφόρτωση κινητήρα βούρτσας Αλλάξτε και βάλτε µια µαλακή βούρτσα για να προσαρµοστεί στο δάπεδο που καθαρίζετε Άλλες ύλες µπλοκάρουν την περιστροφή της βούρτσας Καθαρίστε τη βούρτσα Η βούρτσα δεν δουλεύει Έπεσε η ασφάλεια της βούρτσας Επαναφορά Γλιστρά η ζώνη Ελέγξτε τη ζώνη, προσαρµόστε την τροχαλία Ο κινητήρας απορροφητικού µηχανισµού δε λειτουργεί Έπεσε η ασφάλεια του απορροφητικού µηχανισµού

Ανεπαρκής απορρόφηση Η δεξαµενή αποβλήτων είναι γεµάτη. Αδειάστε τη δεξαµενή νερού Ο σωλήνας απορρόφησης για τα απόβλητα και το µάκτρο δεν έχει συνδεθεί σωστά Συνδέστε το σωλήνα απορρόφησης και το µάκτρο Το φίλτρο επίπλευσης έχει µπλοκαριστεί ή έχει µπλοκαριστεί η

Καθαρίστε το φίλτρο επίπλευσης, ελέγξτε την µπάλα επίπλευσης

Το µάκτρο είναι βρόµικο ή το πτερύγιο του µάκτρου έχει φθαρεί και έχει πάθει ζηµιά Καθαρίστε και ελέγξτε το µάκτρο Το καπάκι της δεξαµενής ανάκτησης δεν έχει ανοίξει σωστά, ή η ταινία σφράγισης της δεξαµενής νερού έχει πάθει ζηµιά Ξαναβάλτε το καπάκι σωστά, ή αλλάξτε την ταινία σφράγισης της δεξαµενής νερού Η παροχή καθαρού νερού στη βούρτσα είναι ανεπαρκής Το φίλτρο είναι βρόµικο Καθαρίστε το φίλτρο Το µάκτρο αφήνει σηµάδια Υπάρχουν σκουπίδια σαν θραύσµατα κάτω από το πτερύγιο του µάκτρου Αφαιρέστε τα θραύσµατα Το πτερύγιο του µάκτρου έχει ήδη φθαρεί, ραγίσει, ή είναι εύθραυστο. Αλλάξτε το πτερύγιο του µάκτρου Η ισορροπία του µάκτρου δεν έχει προσαρµοσθεί Προσαρµόστε την ισορροπία

Εάν το µηχάνηµα έχει εγκατασταθεί µε τον προαιρετικό ενσωµατωµένο φορτιστή, και όταν ο ενσωµατωµένος φορτιστής είναι προβληµατικός, το µηχάνηµα δεν µπορεί να λειτουργήσει. Εάν ο ενσωµατωµένος φορτιστής είναι προβληµατικός, παρακαλούµε επικοινωνήστε µε το εξουσιοδοτηµένο κέντρο συντήρησης. Για περισσότερες πληροφορίες, παρακαλώ ανατρέξτε στο εγχειρίδιο συντήρησης (που µπορείτε να το βρείτε σε όλα τα Κέντρα σέρβις της VIPER) ΑΠΟΡΡΙΨΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Χρησιµοποιήστε ειδική µηχανή σύνθλιψης για καταστροφή του µηχανήµατος. Πριν καταστρέψετε αυτό το µηχάνηµα, παρακαλώ αφαιρέστε και κρατήστε ξεχωριστά τα ακόλουθα υλικά τα οποία, µε βάση τους σχετικούς νόµους και κανονισµούς, πρέπει να επεξεργαστούν σωστά.

Βούρτσα / στήριγµα µαξιλαριού

Πλαστικοί σωλήνες και πλαστικά εξαρτήµατα

Ηλεκτρικά και ηλεκτρονικά εξαρτή

(*): Παρακαλώ επικοινωνήστε µε τ ο πλησιέστερο Κέντρο της VIPER (ειδικά όταν απαιτείται η απόσυρση ηλεκτρικών και ηλεκτρονικών εξαρτηµάτων).KULLANIM KILAVUZU
