HASZNÁLATI ÚTMUTATÓ AS510B Viper

12. Po nabití batérie odpojte napájací kábel od konca napájacieho konektora batérie a zdroja napájania a

MAGYAR BEVEZETÉS MEGJEGYZÉS A zárójelben lévő számok a Berendezés-leírás részben látható alkatrészekre vonatkoznak.

Ez a kézikönyv a berendezés helyes és biztonságos használatához szükséges tudnivalókkal ismerteti a felhasználót. Az információk magukban foglalják a műszaki adatokat, biztonságot, működtetést, tárolást, karbantartást és a berendezés megsemmisítését. A felhasználóknak és megfelelő szakképesítésű műszaki szakembereknek a berendezés használata és karbantartása előtt figyelmesen el kell olvasniuk ezt a kézikönyvet. Amennyiben magyarázatra vagy további információkra van szüksége, vegye fel a kapcsolatot a VIPER-rel. CÉL A jelen kézikönyv célja segíteni a felhasználóknak és szakképzett műszaki szakembereknek a berendezés karbantartását. A felhasználó nem végezheti el a csak a műszaki szakemberek által engedélyezett műveleteket. A VIPER nem vonható felelősségre az ezen szabály megszegéséért.

ALKATRÉSZEK ÉS KARBANTARTÁS

Minden szükséges működtetési, karbantartási és javítási folyamatot csak szakképzett személyek vagy a VIPER szervizközpontjai végezhetik el. Csak jóváhagyott alkatrészeket és tartozékokat használjon. Amennyiben szerviz és alkatrész- vagy tartozékrendelés szükséges, vegye fel a kapcsolatot a VIPER-rel és adja meg a berendezés modellszámát és sorozatszámát. MÓDOSÍTÁSOK ÉS JAVÍTÁSOK A VIPER igyekszik folyamatosan javítani a termékeit. A VIPER fenntartja magának a jogot a berendezések módosítására és javítására, valamint annak eldöntésére, hogy a változtatások általi előnyök alkalmazhatók-e a már értékesített termékeknél is. Minden változtatást vagy extra tartozékot a VIPER-nek kell jóváhagynia, és a vállalatnak kell elvégeznie.

Ez a tisztítógép otthoni és ipari környezetben használható, és alkalmas a sima és kemény padlók tisztítására (súrolás és vízfölösleg-begyűjtés). Csak szakképzett felhasználók által és biztonságos környezetben használható. A tisztítógép nem használható kültéri tisztításra, kárpitok tisztítására és viszonylag rücskös padlókon.

KICSOMAGOLÁS/SZÁLLÍTÁS

Kicsomagoláskor ügyeljen a csomagoláson található utasításokra. Kézbesítéskor ellenőrizze a csomagolást és a berendezést, hogy a szállítás során nem sérült-e meg. Látható sérülés esetén tartsa meg az eredeti űrlapot, és kérje meg a szállítót, hogy erősítse meg és töltse ki a sérülések listáját kompenzáció végett.

FIGYELEM A berendezés kicsomagolásakor, lehelyezésekor vagy lépcsőkön való hordozásakor figyeljen, nehogy beüsse a vízfolyás-szabályozó ki/be kapcsolót ("A" rész a jobb oldali ábrán). Ellenőrizze, hogy a berendezéssel szállították-e a következő elemeket:

1. Műszaki dokumentáció

- Tisztítógép felhasználói kézikönyv - Készüléktöltő kézikönyv (ha kellene lennie)

2. töltőcsatlakozó (ha nincs beépített töltő, akkor a meghatározott

külső töltőn található)244

Lentebb speciális figyelmeztetéseket és megjegyzéseket olvashat a potenciális sérülésekről (személyi és berendezés egyaránt):

A berendezés csak a jelen kézikönyvben leírottak szerint üzemeltethető. Csak a VIPER által hitelesített tartozékokat használjon.

Ezt a berendezést csak megfelelően tájékoztatott vagy szakképzett személy használhatja. Gyermekek vagy hozzá nem értő személyek nem használhatják a berendezést.

A normál használat során az akkumulátor nem gyúlékony gázt bocsáthat ki. Az akkumulátort tartsa sugárzó, világító és égő tárgyaktól, valamint szikrától távol. A berendezés használatakor ellenőrizze, hogy a környezet jól szellőztetett-e és elég távol van-e nyílt lángoktól. Töltés közben ne dohányozzon a berendezés közelében.

Bármilyen karbantartási/javítási munkálat előtt csatlakoztassa le az akkumulátort.

A beépített töltő használata előtt ellenőrizze, hogy a feszültség és frekvencia értéke a sorozatszám címkén egyezik-e a tápellátás adataival.

Amikor elektromos alkatrészek közelében dolgozik, ne viseljen semmilyen ékszert. Tartson be minden óvintézkedést, hogy a haja, ékszerei és laza ruházata ne akadjon bele a berendezés mozgó részeibe.

Kérjük, ne használja a berendezés különösen szennyezett helyeken. A berendezést ne mossa közvetlenül vízzel. Ne hagyja, hogy a berendezés érintkezzen korrozív folyadékokkal.

A készülék megengedett tárolási és használati hőmérséklet-tartománya 0 és 40

A levegő páratartalmának 30 és 105% közöttinek kell lennie.

Ne használja a berendezést 2%-osnál nagyobb lejtőn.

Tűz esetén száraz poroltót használjon. Ne használjon folyékony poroltókat.

Különös óvatossággal kell eljárni, amikor a berendezést 0

C alatti hőmérsékletnél szállítja. A víztartály és a tömlőkben lévő víz megfagyhat és súlyosan károsíthatja a berendezést.

A berendezéssel szállított és a Felhasználói kézikönyvben meghatározott keféket és párnákat használja. Más kefék vagy párnák használata csökkentheti a biztonságot.

A berendezés hibás működése esetén ellenőrizze, hogy ezt nem az elhanyagolt karbantartás okozza-e. Ha ezt más körülmények okozzák, kérje a hivatalos szakember vagy szervizközpont segítségét.

Amennyiben bebizonyosodik, hogy az alkatrészeket ki kell cserélni, biztosítson eredeti alkatrészeket hivatalos forgalmazóktól vagy ügynököktől.

A berendezés biztonságos és pontos működése érdekében hagyja, hogy a hivatalos szakember vagy szervizközpont elvégezze az ütemezett karbantartást a kézikönyv vonatkozó részében található karbantartási táblázatnak megfelelően.

A berendezést az előírásoknak eleget téve kell megsemmisíteni, mivel mérgező vagy káros anyagokat bocsáthat ki (akkumulátorok, stb.), és ezeket speciális központokban kell leadni a vonatkozó törvényeknek és rendeleteknek megfelelően (kérjük, hivatkozzon a készülék megsemmisítése részre).245

Modell AS430B AS510B Berendezés magassága 980 mm Tisztavíztartály kapacitás 40 liter Piszkosvíztartály kapacitás 40 liter Kerékátmérő 200 mm Segédkerék átmérő 76 mm Vákuumrendszer motor teljesítménye 350 W Maximális lejtő munka közben

(max.) Zajszint a munkaállomáson 70 dB (A

±3 dB (A) Standard akkumulátorok (2×12 V) 24 V 85 Ah AGM (2×12 V) 24 V 105 Ah AGM Akkumulátortartó rekesz mérete (SzxHxM) 340 x 330 x 260 mm (max.) Vákuumrendszer kapacitása 1200 mm H

Tisztítási szélesség 430 mm 510 mm Felszívófej szélessége 730 mm 790 mm Berendezés maximális hossza 1060 mm 1100 mm Berendezés szélessége felszívófej nélkül 480 mm 540 mm Kefeátmérő 430 mm 510 mm Súly akkumulátorokkal és üres tartályokkal

112 kg 128 kg A használatra kész berendezés bruttó súlya 152 kg 168 kg Kefemotor teljesítménye 550 W 560 W Kefe sebessége 150 fordulat/perc Kefe-/padtartó maximális nyomása 30 kg (max.) 35 kg (max.) Csomagolás mérete (H x Sz x M) 1200 x 610 x 1170 mm (max.)

1. Biztonsági kapcsológomb 20. Felszívófej beállító kerék

2. Fogantyú 21. Felszívófej hátsó támaszkerete

3. Kezelőpanel 22. Felszívófej elülső támaszkerete

4. Sorozatszám címke / Műszaki adatok

/ Megfelelőségi tanúsítvány

5. Ellenőrző fedél 24. Piszkosvíztartály-fedél fogantyúja

6. Kábeltartó (*) 25. Piszkosvíztartály-fedél

7. Akkumulátortöltési jelzőfény 26. Tartály

8. Visszaállító kapcsoló 27. Vízbemenet fedele

9. Akkumulátor csatlakozó 28. Kefevédő

10. Akkumulátor fedél 29. Kefe-/padtartó

11. Felszívó cső 30. Vákuumrendszer motorja

12. Felszívófejemelő bowden 31. Kefemotor

13. Akkumulátor-csatlakozó biztonsági fedele 32. 8” kerék

14. Felszívófej emelő kar 33. Akkumulátor

15. Leeresztő tömlő 34. Vákuumcső

16. Felszívófej rögzítő csavar 35. Töltő (*)

17. Felszívógumirögzitő 36. Lebegő szűrő

18. Felszívógumi 37. Vízszintmérő cső (atisztavíztartályban lévő

vízszint mutatására)

19. Felszívófej támaszkerete

(*) csak a már beépített töltővel rendelkező berendezéseknél (opcionális)FELHASZNÁLÓI KÉZIKÖNYV

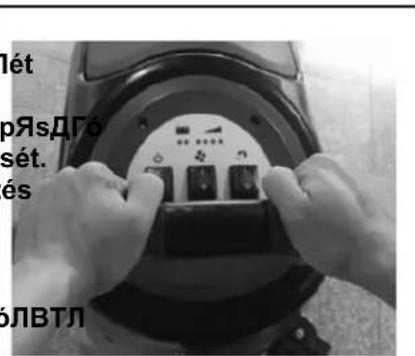

KEZELŐPANEL (2. ábra)

38. Akkumulátor-töltöttségi jelző (zöld, ha fel van töltve)

39. Kimerült akkumulátorszint jelzőfény (piros)

40. Kimerült akkumulátorszint jelzőfény (piros)

42. Felszívó motorkapcsoló

43. Munkaóra számláló(opcionális, a kefe használati idejének mérésére szolgál)

44. Víz adagolás kapcsoló, víz be/ki

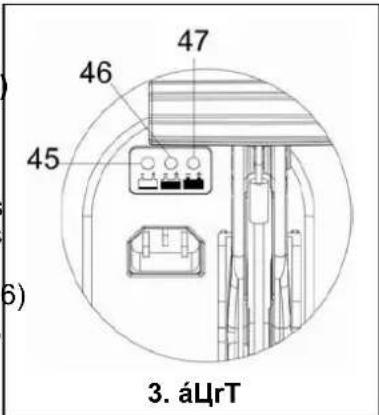

MAGYAR TÖLTÉSJELZŐ FÉNY KIJELZÉSE (3. ábra) (Opcionális, beépített töltővel rendelkező modelleknél)

1. A töltés megkezdésekor a töltő piros jelzőfénye (45) néhányszor

villan, majd folyamatos piros fénnyel világít, belépve a töltés első szakaszába;

2. Rövid töltés után a piros jelzőfény a töltőn (45) kialszik, és

folyamatos sárga jelzőfény (46) gyullad ki: belépés a töltés második szakaszába;

3. Körülbelül 10 órányi töltés után a bíbor színű jelzőfény (46)

kialszik, a zöld jelzőfény (47) kigyullad és folyamatosan ég, jelezve ezzel, hogy az akkumulátor feltöltődött és a töltés befejeződött.

1) Töltés közben, ha a sárga jelzőfény villog: az akkumulátor típusa nem

kompatibilis a töltővel, az akkumulátor nincs megfelelően csatlakoztatva, vagy a kimeneti csatlakozón rövidzárlat történt.

2) Ha a piros jelzőfény még mindig villog: rövidzárlat a töltőn belül. (Részletekért

kérjük, hivatkozzon a töltőutasítások vonatkozó részeire.)

FIGYELMEZTETÉS A berendezés egyes részeire figyelmeztető jelölések vannak elhelyezve:

KONZULTÁCIÓ A kézikönyv olvasásakor a kezelőnek különösen figyelnie kell az ezeken a jelzéseken megtalálható szimbólumokra. Ezeket a jelzéseket semmilyen körülmények között ne takarja el. Sérülésük esetén azonnal cserélje ki őket. AZ ÚJ BERENDEZÉS AKKUMULÁTORÁNAK BEHELYEZÉSE ÉS BEÁLLÍTÁSA

FIGYELMEZTETÉS Ha az akkumulátort helytelenül helyezi be vagy pontatlanul csatlakoztatja, a berendezés elektromos részei súlyosan megsérülhetnek. Az akkumulátort csak szakképzett szakember helyezheti be. Az akkumulátor modellszámától függően (WET vagy GEL) állítsa be a megfelelő áramkör lapot és beépített töltőt (opcionális). Behelyezés előtt ellenőrizze, hogy az akkumulátor nem sérült-e. Húzza ki az akkumulátor csatlakozóját és a beépített töltő csatlakozóját. Az akkumulátor megérintésekor legyen óvatos. Ez a berendezés két (2) 12 V-os akkumulátorral működik. Kérjük, a jobb oldali 4. számú ábra szerint csatlakoztassa. Ez a berendezés a következő modellek ellátására képes: a) Az akkumulátorok (WET vagy GEL/ALM) már be vannak helyezve és bármikor használhatók.

1. Ellenőrizze az akkumulátort. A csatlakozón (9) keresztül

csatlakoztassa az akkumulátort a berendezéshez.

2. (Csak az AS430B és AS510B modelleknél áll rendelkezésre): Nyomja

meg a be/ki kapcsolót (41). Ha a zöld jelzőfény világít, az akkumulátor használatra kész. Ha a bíbor színű vagy piros jelzőfény világít, az akkumulátort tölteni kell. (A vonatkozó eljárások tekintetében hivatkozzon a karbantartással foglalkozó részre.) b) Akkumulátorok nélkül

MAGYAR Akkumulátorok behelyezése

7. Csatlakoztassa le az akkumulátor csatlakozót (9).

8. Nyissa fel a segédtartály fedelét (25) és ellenőrizze, hogy a segédtartály üres-e vagy sem; ha

nem, a leeresztő tömlőn (15) keresztül ürítse ki.

9. Csavarozza le a felszívó fejet (16), vegye le a Felszívó csővet(11) a felszívófejjel összekötő

csatlakozót, majd vegye le a felszívó fejet.

10. Csavarozza le az akkumulátor fedél (10) csavarjait és vegye le a fedelet.

11. Csavarozza le a felszívófej emelő bowdent(12) felszívó fejkerethez (19) kapcsolódó csatlakozóját

és akassza fel a felszívófej emelő bowdent.

12. Akassza fel a leeresztő tömlőt (15) és a felszívó csővet(11).

13. Az akkumulátor méretének megfelelően nyomja a rögzítő lemezt az akkumulátortartó rekeszben

teljesen be. MEGJEGYZÉS Az akkumulátor mérete nem haladhatja meg a következő értéket: M x Sz x H: 330 mm x 170 mm x 260 mm. Az akkumulátorok különböző méreteinek megfelelően a fix akkumulátorok kiválasztási követelményei a következők:

1) A 270 mm-nél kisebb hosszúságú akkumulátornál ha

sználjon 2 darab rögzítő lemezt (B, 6. ábra), é s helyezze őket egymás mellé a víztartály a kkumulátorba;

2) A 270-310 hosszúságú akkumulátornál használjon

1 darab rögzítő lemezt (B, 6.ábra), é s helyezze a víztartály akkumulátorba;

3) A 310-330 mm hosszúságú akkumulátornál nincs szük

ség rögzítő lemezre a pozíció rögzítéséhez.

6. Végezze el a 3., 4. és 5. lépést fordított sorrendben.

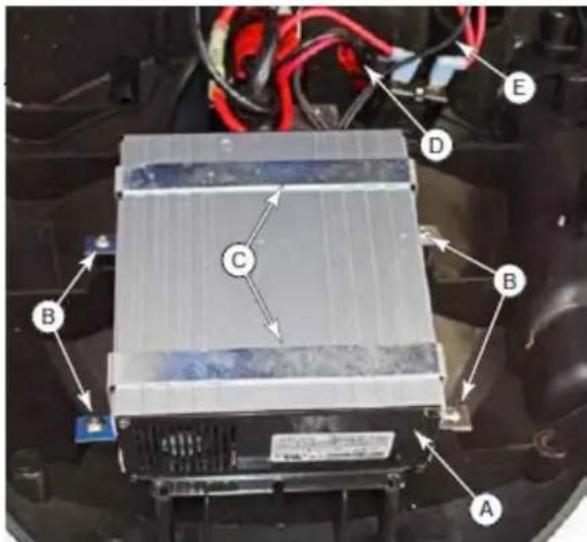

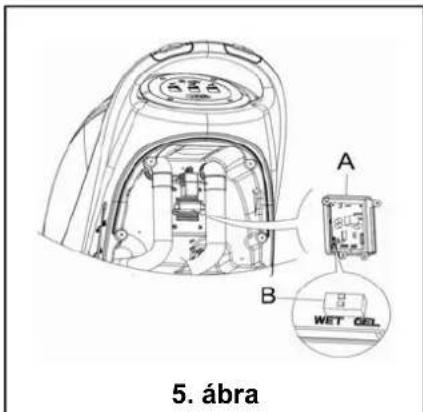

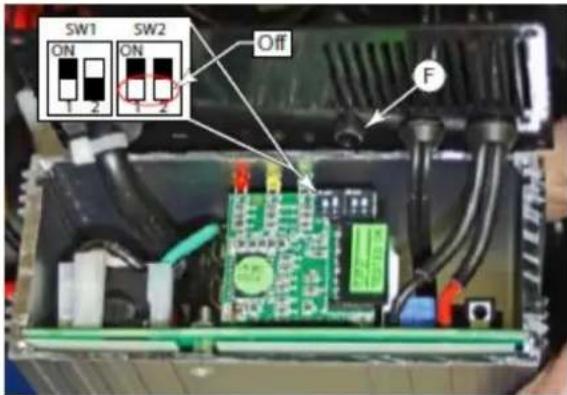

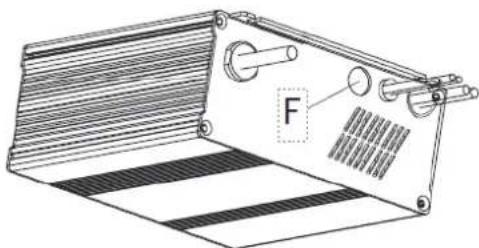

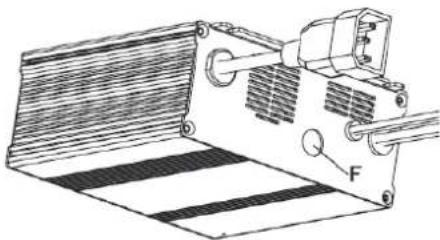

A ábra DIP1 DIP2 Akkumulátor típusa LED állapota (A ábra) KI KI NEDVES akkumulátorok LED1, LED2 kettőt villan BE KI Discover AGM akkumulátorok LED3, LED4 kettőt villan BE BE Egyéb ZSELÉS/AGM akkumulátorok a Discovert kivéve LED3 kettőt villan Alapértelmezett beállítás: GEL/AGMFELHASZNÁLÓI KÉZIKÖNYV

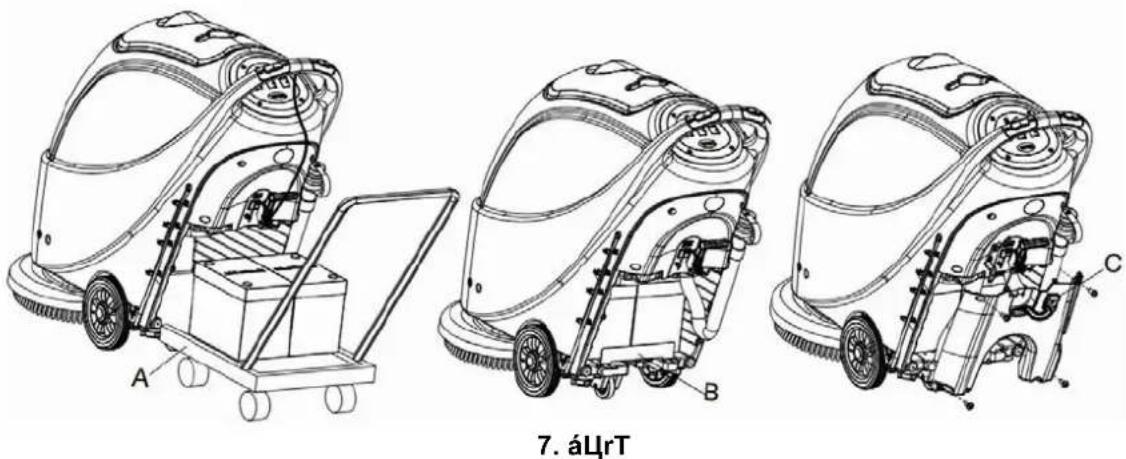

14. Speciális akkumulátor-beszerelési eszközök segítségével helyezze be az akkumulátort (A, 7.

ábra). Ha az akkumulátor be van helyezve, vegye ki az akkumulátor-behelyezési eszközöket és szerelje be az akkumulátor rögzítő kapcsot (B, 7. ábra).

15. Dugja át az akkumulátor csatlakozót (C, 7. ábra) az akkumulátortartó fedelén lévő lyukon, dugja

át a leeresztő tömlőt az akkumulátortartó fedél jobb oldali lyukán, 4 csavar segítségével rögzítse az akkumulátortartót, majd szerelje fel a felszívófej emelő bowdent, a leeresztő tömlőt és a felszívó fejet. Akkumulátor töltése

16. Az akkumulátor töltéséhez (hivatkozzon a karbantartás részben ismertetett lépésekre).

A tisztítandó padlás típusától függően a berendezés ellátható kefével (8. ábra, A) vagy párnatartóval (8. ábra, B és C). FIGYELEM! A kefe/padtartó kézi beszerelésekor/kivételekor előbb ellenőrizze, hogy minden kapcsoló kikapcsolt állapotban van-e, majd emelje fel a felszívó fejet a padlóról, és csak ezt követően dolgozhat a kefével vagy padtartóval. A szilánkok által okozott vágási sérülések elkerülése érdekében használjon védőkesztyűt.

1. (Csak AS430B és AS510B modelleknél áll rendelkezésre):

bizonyosodjon meg arról, hogy a kapcsoló (41) kikapcsolt (O) állásban van.

2. Nyomja le a fogantyút (2) a tartály (26) felemeléséhez.

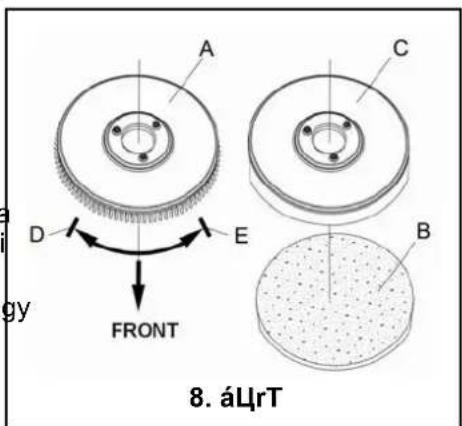

3. Helyezze a kefét (A) vagy padtartót (B – C) a tartály alá.

4. Használja a fogantyút (2) a tartály (26) leengedéséhez,

hogy az érintkezzen a kefével vagy padtartóval.

5. A kefe/padtartó automatikus felhelyezéshez fordítsa el a

tápkapcsolót (41) “I” állásba és nyomja meg a biztonsági kapcsolót (1). Óvatosan tolja a berendezést előre, hogy a kefeagy a tartály alján a felszerelni kívánt keféhez vagy padtartóhoz igazodjon. Ezt követően engedje el a biztonsági kapcsolót. Szükség esetén ismételje meg ezt az eljárást, amíg a kefét/padtartót fel nem szerelte.

6. Ha a fenti 5. lépés nehéznek bizonyul, a kefe/padtartó

felszereléséhez használja a kézi módszert a nyíl (D) követésével (ahogy a 8. ábrá látható).

7. A kefe/padtartó automatikus levételéhez fordítsa el a tápkapcsolót (41) “O” állásba. Kezével fogja

meg a fogantyút, nyomja a berendezést lefelé, amíg a segédkerék a padlóhoz nem ér, és a kefe/padtartó a levegőben nem lóg. Kapcsolja a tápkapcsolót (41) “I” állásba, és nyomja meg a biztonsági kapcsolót, hogy a kefe vagy padtartó forgatható legyen, amíg a kefe/padtartó a padlóhoz nem ér.

8. Ha a fenti 7. lépés nehéznek bizonyul, használja a kézi módszert és fordítsa el a kefét/padtartót a

normál iránnyal ellenkező irányba, amíg az levehető nem lesz (ahogy a 8. ábrá látható).

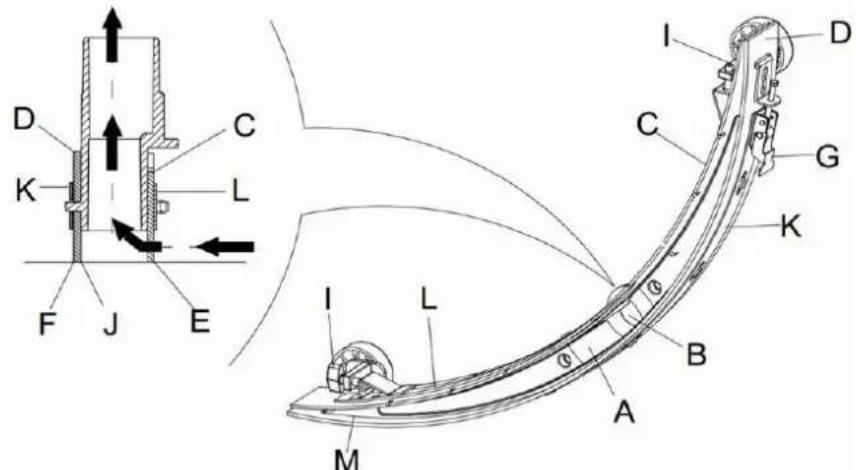

A FELSZÍVÓ FEJFELSZERELÉSE

9. Helyezze be a felszívó fejet és huzza meg a csavart. Ezt követően csatlakoztassa a felszívó

csövet a felszívó fejhez.

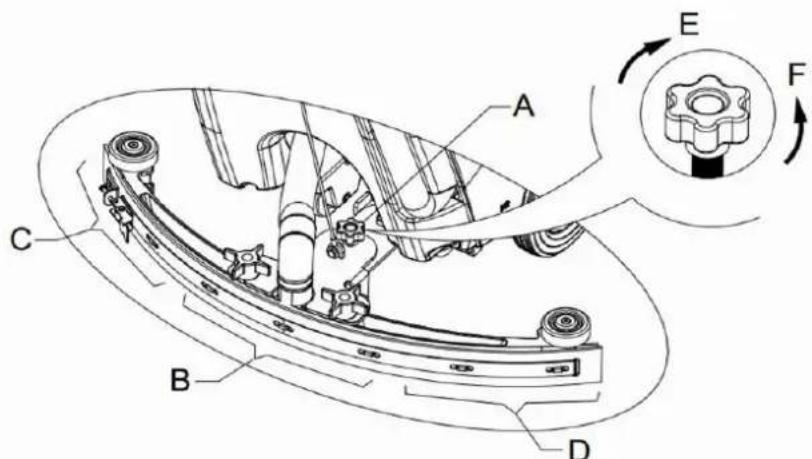

10. A felszívó fej beállító csavar (A) segítségével állítsa be a felszívó fejet (lásd: 9. ábra).

1) Ha a hátsó felszívó gumi középső része (B rész) nem érintkezik a padlóval vagy a relatív

nyomás lefelé viszonylag alacsony, állítsa be a csavart az óramutató járásával ellentétes irányba, amíg a felszívó gumiteljes része nem érintkezik megfelelően a padlóval. Az elsőfelszívó guminakgyengéden érintkeznie kellene a padlóval.

2) Ha a hátsó felszívó gumikét vége (C és D rész) nem érintkezik a padlóval vagy a relatív

nyomás lefelé viszonylag alacsony, állítsa be a csavart az óramutató járásának megfelelő irányba, amíg a hátsó felszívó gumiteljes része nem érintkezik megfelelően a padlóval. Az elsőfelszívó gumi gyengéden érintkeznie kellene a padlóval.

Tisztavíztartály megtöltése FIGYELEM! Csak alacsony habzású, nem gyúlékony tisztítószereket használjon. Ezeknek a tisztítószereknek tisztítógépekben használhatóaknak kell lenniük.

11. Nyissa ki a vízbetöltő fedelet (27) és töltsön bele vizet

atisztavíztartályba. A tartályt ne töltse túl. A vizet elegendő a vízbetöltő szűrő tartójáig tölteni. A tisztító oldatok készítésekor figyeljen az anyagok gyártói által javasolt hígítási arányra, és a víz hőmérséklete nem haladhatja meg a 40

C-ot. AZ ÁTFOLYÓ VÍZMENNYISÉG SZABÁLYOZÁSA FIGYELMEZTETÉS! A vizszelep fogantyú (A, 10. ábra) szabályozását akkor kell végezni, amikor a tápkapcsoló (41) “O” helyzetben van.

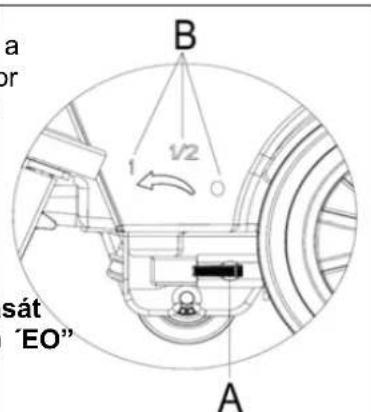

12. Az átfolyó vízmennyiség beállítását a gömbszelep vízszelep(A,

10. ábra) kell végezni a padló tisztításához szükséges

vízmennyiség szerint.

MAGYAR BERENDEZÉS INDÍTÁSA ÉS LEÁLLÍTÁSA A berendezés indítása

1. A fentiek szerint végezze el az előkészületeket.

2. Állítsa a főkapcsolót (41) “I” állásba.

3. A Felszívófej emelő kar (14) segítségével engedje le a felszívófejt.

4. Nyomja a Felszívó motor kapcsolót (42) “I” állásba.

5. Nyomja a Vízadagoló kapcsolót (44) “I” állásba. (Ezzel párhuzamosan dolgozzon a biztonsági

kapcsolóval (1) a vízadagolás vezérléséhez.)

6. Fogja a biztonsági kapcsolót (1) és tolja meg a berendezést. A kefe (29) elkezd forogni, és a

berendezés megkezdi a tisztítást. KONZULTÁCIÓ: A berendezés tolása A berendezés egyik jellegzetessége a két beépített biztonsági kapcsoló a fogantyú mindkét oldalán. Mindkét biztonsági kapcsoló képes önállóan vezérelni a kefe működését. Használat közben megkönnyíti a berendezés működtetésének vezérlését. A tapasztalatok alapján elmondható, hogy jobbra, a 11. ábra bemutatott berendezés mozgatási mód megfelelőbb, a felhasználóknak kényelmesebb, és a fáradtság kisebb. Ezért javasoljuk, hogy a felhasználók ilyen módon mozgassák a berendezést. A berendezés kikapcsolása

7. Amikor befejezte a berendezés használatát, előbb vegye

le a kefét/padtartót (hivatkozzon a kefe/padtartó felhelyezését/levételét ismertető részre)

8. Engedje el a biztonsági kapcsolót (1) a kefe/padtartó és a

vízadagolás kikapcsolásához.

9. Állítsa a felszívó motor kapcsolót (42) “O” állásba, és a

motor 5 másodperc késéssel megáll.

10. Nyomja a vízmennyiség-szabályozó kapcsolót (44) “O”

állásba a vízadagolás teljes kikapcsolásához.

11. Nyomja a főkapcsolót (41) “O” állásba.

12. A Felszívófej emelő kar (14) segítségével emelje fel a

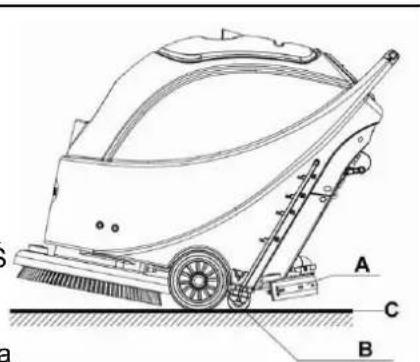

13. Markolja meg a fogantyút (2) és óvatosan billentse hátra

a berendezést, amíg a segédkerék (B) a padlóhoz nem ér. Lásd: 12. ábra. A BERENDEZÉS MŰKÖDTETÉSE (SÚROLÁS ÉS FELSZÍVÁS)

1. A fenti leírásnak megfelelően kapcsolja be a berendezést.

2. Fogja a biztonsági kapcsolót (1) (a 11. ábra bemutatottak szerint), tolja előre a berendezést és

kezdje el a tisztítást.

3. Szükség esetén kapcsolja ki a berendezést és állítsa be a gumitörlő fogantyúját. (Hivatkozzon a

felszívó fejbeállítására vonatkozó lépésekre.)

4. Szükség esetén kapcsolja ki a berendezést és a vízadagolószelep segítségével állítsa be a

vízfolyás erősségét. (Hivatkozzon a vízfolyás-mennyiség beállítására vonatkozó lépésekre.) FIGYELEM! A padló sérülésének elkerülése érdekében, amikor a berendezés egy helyben áll és nem dolgozik, kapcsolja ki a főkapcsolót (41). Akkumulátor lemerülése működtetés közben

5. Ez csak olyankor történik, amikor a zöld figyelmeztető fény (38) folyamatosan világít, ami azt

jelenti, hogy az akkumulátor töltöttségi szintje nem elegendő a berendezés normál működéséhez. MEGJEGYZÉS

Amikor mind a négy zöld fény (38) világít, az akkumulátor teljesen fel van töltve. Amikor csak az utolsó zöld fény (38) világít és elkezd villogni, kezdje el tölteni az akkumulátort, mivel a berendezés néhány perc múlva automatikusan leáll. Miután az utolsó zöld fény (38) kialudt és a piros jelzőfény (39 és 40) elkezd villogni, a berendezés néhány másodpercen belül automatikusan leáll. (Hivatkozzon a vonatkozó lépésekre a karbantartás részben). FIGYELEM! Ne használja az akkumulátort, ha annak tápellátása elégtelen, hogy elkerülje az akkumulátor sérülését és az akkumulátor élettartamának lerövidülését.

Amikor a segédtartály megtelt, az úszó automatikus kikapcsoló eszköz (36) blokkolni fogja a vákuumpumpához csatlakozó bemenetet. A vákuumpumpából kijövő hangos zajból megítélhető, hogy a vákuumpumpa már túlterhelt, és szükség van a szennyvíz azonnali kiengedésére. FIGYELEM! Ha a felszívómotor hirtelen kikapcsol (pl. azért, mert a berendezést hirtelen megmozdították, ez pedig az úszó eszköz aktiválását okozta) és szükség van a működés visszaállításához, végezze el a következő lépéseket: nyomja meg a főkapcsolót (41 és 42) a tápellátás és a felszívómotor kikapcsolásához, majd nyissa fel a piszkosvíztartály fedelét (25) annak ellenőrzéséhez, hogy az úszó szűrő visszatért-e a víz felszínére. Ezt követően zárja le a piszkosvíztartály fedelét (25) és nyomja meg a főkapcsolót (41 és 42) a tápellátás és a felszívómotor bekapcsolásához. Amikor a piszkosvíztartály teljesen megtelt szennyvízzel, kövesse az alábbi lépéseket annak teljes kiürítéséhez. Piszkosvíztartály ürítése

1. Kapcsolja ki a berendezést.

2. A felszívófej emelő kar (14) segítségével emelje fel a felszívó

3. Vigye a berendezést a kért leeresztési helyre.

4. Markolja meg a fogantyút (2) és óvatosan billentse hátra a

berendezést, amíg a segédkerék a padlóhoz nem ér. (A berendezés dokkolásához kérjük, hivatkozzon a berendezés leállítása részben található eljárásokra.)

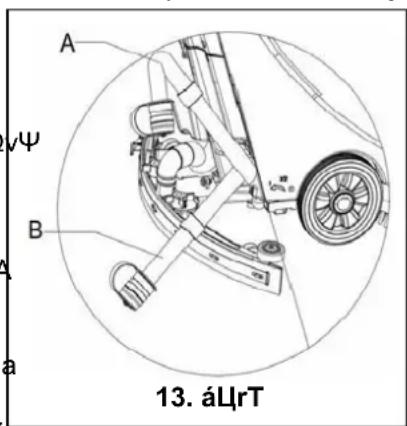

5. Vegye le a leeresztő tömlőt a rögzítő kapocsról, hajlítsa be a

leeresztő tömlő tetejét (lásd: A, 13. ábra), majd nyissa fel a leeresztő tömlő kupakját és hajtsa le leeresztő tömlőt a víz leeresztéséhez. Másik megoldásként helyezze a leeresztő csövet közvetlenül alacsonyra vagy a talajra úgy, hogy a vízkieresztő nyílás lefelé nézzen (lásd: B, 13. ábra), majd csavarja le a vízleeresztő kupakot a tartályban lévő szennyvíz leeresztéséhez. A leeresztés befejezését követően tiszta vízzel tisztítsa ki a piszkosvíztartály belsejét. FIGYELEM! A szennyvíz leeresztésekor a szennyvíz leeresztőcsövét le vagy be kell hajtani (ahogy az a 13. A vagy B ábrán látható), majd nyissa fel a leresztőcső kupakját a szennyvíz leeresztéséhez. Ne hagyja, hogy a leeresztőcső kimenete felfelé nézzen, hogy a vizet függőlegesen eressze ki. Ezzel megelőzhető a szennyvíz ráöntése a felhasználóra. Tisztavízartály kiürítése

6. Végezze el az 1-4. lépést.

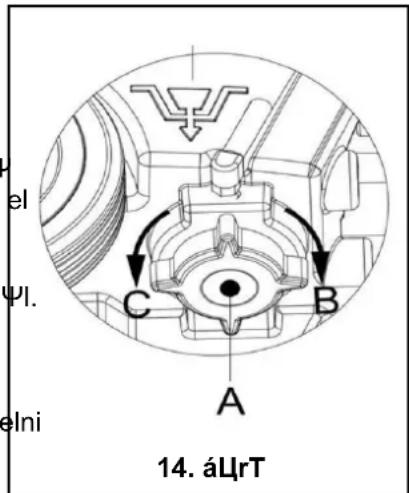

7. A 14. ábra szerint fordítsa el az tisztavíztartály kupakját (A) az óra mutatójával ellentétes (C)

irányba, és teljesen eressze le az tisztavíztartályt. Használjon tiszta vizet a tartály belsejének megtisztítására. Amikor befejezte a munkát, szorosan csavarja be az tartály (A) kupakját az óra járásának megegyező (B) irányba. A BERENDEZÉS HASZNÁLATA UTÁN Miután befejezte a munkát, és mielőtt távozik a berendezéstől, végezze el a következő lépéseket:

1. Kövesse az előző részben ismertetett eljárást a kefe/padtartó

felhelyezésével és eltávolításával kapcsolatosan, és távolítsa el a kefét/padtartót.

2. Kövesse a vonatkozó részekben leírt eljárásokat, teljesen

eressze le a vizet az tisztavíztartályból és a piszkosvíztartályból.

3. Végezze el a napi karbantartási eljárásokat (hivatkozzon a

karbantartási részre).

4. A berendezést, beleértve a kefét/padtartót és felszívófejet,

tárolja tiszta és száraz helyen. A felszívó fejet fel kell emelni vagy leszerelni.

INAKTIVITÁSI IDŐSZAKOK

Ha a berendezést 30 napnál tovább nem fogja használni, a következő módon kezelje:

1. Végezze el a berendezés használatát követően elvégzendő eljárásokat.

2. Csatlakoztassa le az akkumulátort a berendezéshez csatlakoztató csatlakozót (9).

3. Az akkumulátor sérülésének elkerülése érdekében, és ha a berendezést 3 hónapnál tovább nem

fogja használni, az akkumulátort egyszer 3 havonta töltse fel.

Az első 9 órányi használat után ellenőrizze az összes alkatrészt és bizonyosodjon meg arról, hogy egyik sem lazult ki vagy sérült meg a használat során, és ellenőrizze, nincs-e látható sérülés vagy szivárgás.

KARBANTARTÁS ÉS ÁPOLÁS

A helyes és rendszeres karbantartással és ápolással biztosított a berendezés szervizideje és maximális működtetési biztonsága. A következő táblázatban a berendezés tervezett általános karbantartási műveletei láthatók. A karbantartási időközöket nagy mértékben a berendezés használatának körülményei határozzák meg. Ezeket az időintervallumokat a karbantartásért felelős személynek kell meghatároznia. FIGYELMEZTETÉS! Ezeket az eljárásokat csak akkor szabad elvégezni, miután kikapcsolta a berendezést és megszakította a berendezés és akkumulátor közti kapcsolatot. A karbantartási eljárások elvégzése előtt figyelmesen olvassa el a vonatkozó biztonsági részeket. Minden tervezett vagy kiegészítő karbantartási műveletet szakképzett szakembernek vagy szervizközpontnak kell elvégeznie. Ez a kézikönyv csak a legegyszerűbb és leggyakoribb karbantartási eljárásokat ismerteti. A tervezett karbantartási táblázatban nem szereplő karbantartási műveletekkel kapcsolatosan hivatkozzon a szervizközpont karbantartási kézikönyvére.

Eljárás Naponta, Berendezé

használat után Hetente Minden

Évente Akkumulátor feltöltése Felszívó fej tisztítása Kefe-/padtartó tisztítása Víztartály és úszó szűrő tisztítása, a víztartály tömítéseinek ellenőrzése Felszívó gumi ellenőrzése és cseréje Tisztívízszűrő tisztítása Felszívó motor szűrő tisztítása Savas akkumulátor folyadékszintjének ellenőrzése Csavarok és anyák behúzásának ellenőrzése

Motor szénkefe vagy kefe/párnatartó ellenőrzése vagy cseréje

Felszívó motorszénkeféjének ellenőrzése vagy cseréje

(1) A berendezés első bekapcsolását követő 9 óra elteltével kell elvégezni. (2) Ezeket a karbantartási eljárásokat hivatalos VIPER szervizközpontnak kell elvégeznie.

MEGJEGYZÉS Amikor kigyullad a bíbor színű vagy piros figyelmeztető jelzőfény, vagy miután befejezte a munkát, töltse fel az akkumulátort. FIGYELEM! Az akkumulátor élettartamának meghosszabbításához az akkumulátort mindig tartsa feltöltve. FIGYELEM! Amikor az akkumulátor töltöttsége elégtelenné válik, a lehető leghamarabb fel kell töltenie azt. Kérjük, legalább egyszer hetente ellenőrizze a töltőt. FIGYELEM! Amennyiben a berendezés nem rendelkezik beépített töltővel, válasszon egy megfelelő külső töltőt az akkumulátor feltöltéséhez. FIGYELMEZTETÉS! Az akkumulátor töltésekor különös óvatossággal kell eljárni, mivel a töltési folyamat során savszivárgás fordulhat elő. Az akkumulátor sava korrozív. Ha érintkezik a bőrével vagy szemével, mossa meg bő vízzel és keressen fel egy orvost.

1. Nyissa fel a piszkosvíztartály fedelét (25) és ellenőrizze, hogy a tartály üres-e. Ha nem üres, a

leeresztő tömlő segítségével eressze le. (15).

2. Vigye a berendezést a kért töltési helyre.

3. A berendezés kikapcsolásához nyomja a főkapcsolót (41) “O” állásba.

4. Csak Savas víz hozzáadású akkumulátornál érvényes.

Ellenőrizze az akkumulátor elektrolit szintjét. Szükség esetén a kupakon keresztül töltse fel.

Valamennyi kupakot hagyjon nyitva.

Szükség esetén tisztítsa meg az akkumulátor felületét.

5. A használt elem modelljének megfelelően válassza ki az alábbi eljárások egyikét az akkumulátor

feltöltéséhez.FELHASZNÁLÓI KÉZIKÖNYV

MAGYAR Akkumulátor töltése külső töltővel

6. A vonatkozó kézikönyvben ellenőrizze, hogy a külső töltő megfelelő-e. A kimenő feszültségnek

DC 24 V-nek kell lennie.

7. Csatlakoztassa az akkumulátor csatlakozóját a külső csatlakozóhoz, és a külső csatlakozót a

8. A töltés befejezésekor csatlakoztassa az akkumulátor töltő csatlakozóját a berendezéshez.

Akkumulátor töltése beépített töltővel (választható)

9. Vegye le gumikupakot az akkumulátortöltő csatlakozó végéről.

10. Csatlakoztassa az akkumulátortöltő csatlakozó végét a tápforráshoz egy töltőkábel segítségével.

(Tartsa szem előtt, hogy a beépített töltő feszültsége 220–240 V és a kimenő feszültség 24 V megfelel-e a követelményeknek.) Miután a töltőt csatlakoztatta a tápforráshoz, az összes többi funkció automatikusan kikapcsol. Ha a piros figyelmeztető jelzőfény a beépített töltőn továbbra is világít, az azt jelzi, hogy a töltő tölti az akkumulátort.

11. Amikor a zöld figyelmeztető jelzőfény (47) világít, az akkumulátor teljesen fel van töltve.

12. A töltése befejezésekor vegye le a csatlakozó kábelt az akkumulátortöltő csatlakozó végéről és a

tápforrásról, és helyezze fel a gumikupakot.

13. Csatlakoztassa le a töltőt a tápforrásról, és csavarja a kábelt a relére (6).

MEGJEGYZÉS Ha további információra van szüksége a beépített töltővel (35) kapcsolatosan, nézze meg a vonatkozó kézikönyvet.

FELSZÍVÓ FEJ TISZTÍTÁSA

MEGJEGYZÉS Ahhoz, hogy megmaradjon a felszívás optimális hatása, a felszívó fejet tisztán kell tartani, és a felszívó gumiknak jó állapotban kell maradnia. FIGYELEM! A felszívó fej tisztításakor védőkesztyű használatát javaslunk, mivel a felszívó fej éles szilánkokat tartalmazhat.

1. Vigye a berendezést egyenes és sima helyre.

2. A berendezés kikapcsolásához nyomja a főkapcsolót (41) “O” állásba.

3. Csavarozza le a felszívó fejet(16), vegye le a leeresztő csövet, majd vegye le a felszívó fejet.

4. A felszívó emelő kar (14) segítségével emelje fel a felszívó fej támaszkeretét.

5. Tisztítsa meg a felszívó fejet(15. ábra). Különösen tisztítsa meg a sínt (A, 15. ábra), a piszkot és

a törmelékeket a felszívócsövön. Ellenőrizze, hogy az első felszívó gumi (C) és a hátulsó felszívó gumi (D) sértetlen-e, nincs-e rajtuk törés vagy repedés. Szükség esetén cserélje ki (hivatkozzon a következő részben leírt lépésekre).

6. A fentiekkel fordított sorrendben helyezze vissza a felszívó fejet.

GUMITÖRLŐ PENGE ELLENŐRZÉSE ÉS CSERÉJE

1. Kövesse az előző részre (felszívó fej tisztítása) vonatkozó módszereket (15. ábra).

2. Ellenőrizze az elsőfelszívó gumiélét (E, 15. ábra) és a hátsó felszívó gumi (D) élét (F). A teljes

hosszukon azonos szinten kell lenniük. Ellenkező esetben az alábbi eljárással állítsa be azok magasságát.

Lazítsa ki a kapcsot (G) a hátulsó felszívó gumi(D) leválásához a konzolról (M), hogy beállíthassa a felszívó gumi pozícióját. Beállítást követően ismét rögzítse a kapcsot.

Lazítsa ki a csavart(I), hogy beállíthassa az elsőfelszívó gumi(C); beállítást követően húzza meg a csavart.

3. Ellenőrizze, hogy az elsőfelszívó gumi(C) és a hátsófelszívó gumi(D) sértetlen-e, nincs-e rajtuk

törés vagy repedés. Szükség esetén a következő módokon cserélje ki. Ellenőrizze a hátsó felszívó gumi (J) élét, nincs-e elhasználódva. Elhasználódás esetén behelyezhető fejjel lefelé (a felső élének érintetlennek kell lennie). Ha a felső él is el van használódva, cserélje ki az alábbi eljárást követve:FELHASZNÁLÓI KÉZIKÖNYV

Lazítsa ki a kapcsot (G) a hátsófelszívó gumileválásához a konzolról (M), vegye le a kapocs rudat (K), majd cserélje ki vagy fordítsa fejjel lefelé a hátsó felszívó gumi(D). A levételhez képest fordított sorrendben helyezze vissza a hátsó felszívó gumit.

Lazítsa ki a fogantyú csavart (I) és vegye le az első rögzítő sint (L), majd cserélje ki az elülső felszívó gumit(C). A levételhez képest fordított sorrendben helyezze vissza az elülső felszívó gumit. A felszívó gumitcseréjét (vagy fejjel lefelé történő felhelyezését) követően állítsa be az elülső és hátsó felszívó gumik szintjét a fentebb leírottak szerint.

4. Csatlakoztassa a felszívócsövet (11) a felszívófejhez.

5. Helyezze fel a felszívófejet és a csavar (16) segítségével rögzítse, majd csatlakoztassa a

felszívócsövet a felszívófejhez.

6. Szükség esetén a beállítókerék (20) segítségével állítsa be a felszívófejt (hivatkozzon a felszívófej

beállítására vonatkozó eljárásokra).

KEFE/PADTARTÓ TISZTÍTÁSA

FIGYELEM! A kefe/padtartó tisztításakor védőkesztyű használatát javaslunk, mivel a éles szilánkokat tartalmazhatnak.

1. Az előző részekben leírottak szerint szerelje le a kefét/padtartót.

2. Víz és tisztítószer segítségével tisztítsa meg a kefét/padtartót.

3. Ellenőrizze a sörték állapotát a kefén, és szükség esetén cserélje ki a kefét.

4. Ellenőrizze a padtartó elhasználódását. Szükség esetén cserélje ki.

VÍZTARTÁLY ÉS ÚSZÓ SZŰRŐRÁCS TISZTÍTÁSA

1. Vigye a berendezést a kért helyre.

2. A berendezés kikapcsolásához nyomja a főkapcsolót (41) “O” állásba.

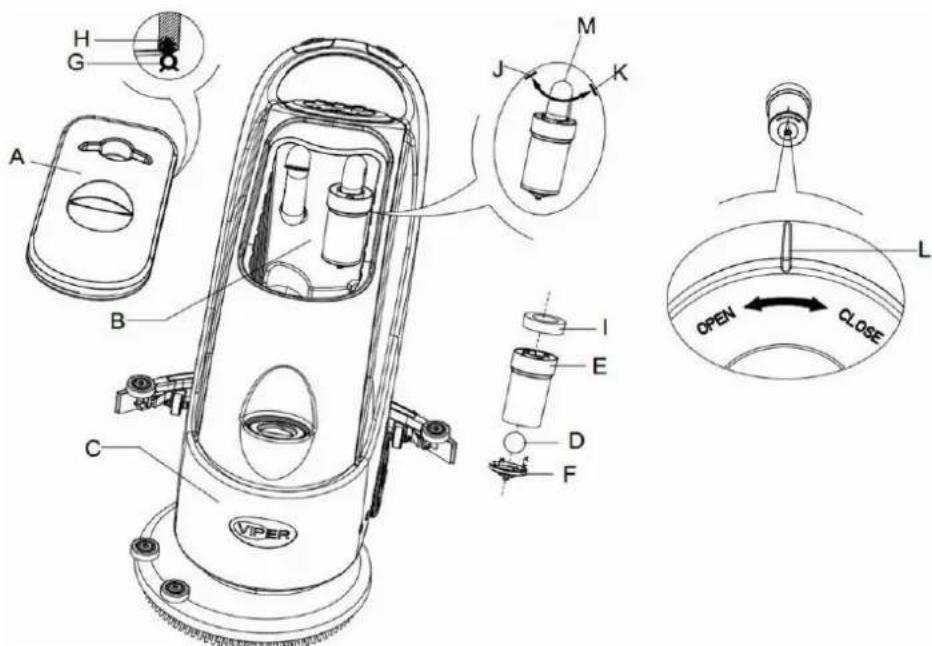

3. Nyissa fel a piszkosvíztartály fedelét (A, 16. ábra) és vegye ki az úszót (36) a tartályból.

4. Tiszta vízzel tisztítsa meg a tartály kupakját (A), a tartályt (B és C), és az úszó keretet (E). A

leeresztőcső (15) segítségével eressze le a vizet a víztartályból.

5. Szükség esetén a "Nyitás" és "Zárás" szimbólumokat követve (a 16. ábra szerint) nyissa fel az

úszó szűrő alsó kupakját (F) és tisztítsa meg azúszót (D), az úszó keretet (E) és a szűrőszivacsot (I). Tisztítás után rögzítse az úszót a keretre (E), igazítsa a jelölést (L) az úszó szűrő alsó kupakján (F) a jelöléssel (L) az úszó kereten (E). Szorítsa be az úszó szűrő alsó kupakját (F), majd rögzítse a szűrőszivacsot (I) az úszó keretre (E), majd pedig a szivócsőre (M).

6. Ellenőrizze a tömítő gyűrű (G) szorulását a víztartály fedelén.

MEGJEGYZÉS A víztartály töm ítésének (G) köszönhetően a víztartályban vákuum keletkezik. Tökéletesen kell illeszkednie, hogy a padlóról hatékonyan tudja felszívni a szennyvizet.FELHASZNÁLÓI KÉZIKÖNYV

MAGYAR Szükség esetén a víztartály (G) tömítését ki lehet venni a sínből (H) és ki lehet cserélni. Az új tömítés felhelyezésekor (a 16. ábra szerint lentebb) tegye a csatlakozót a hátsó rész középső részébe

7. Ellenőrizze, hogy a tömítés (G) fogadó felülete sértetlen-e és megfelelően tömít-e.

8. Zárja le a tartály fedelét (A).

TISZTAVÍZSZŰRŐ TISZTÍTÁSA

1. A vonatkozó részekben leírottaknak megfelelően engedje ki az összes vizet a tartályból.

2. Vigye a berendezést egyenes és sima talajra.

3. A berendezés kikapcsolásához nyomja a főkapcsolót (41) “O” állásba.

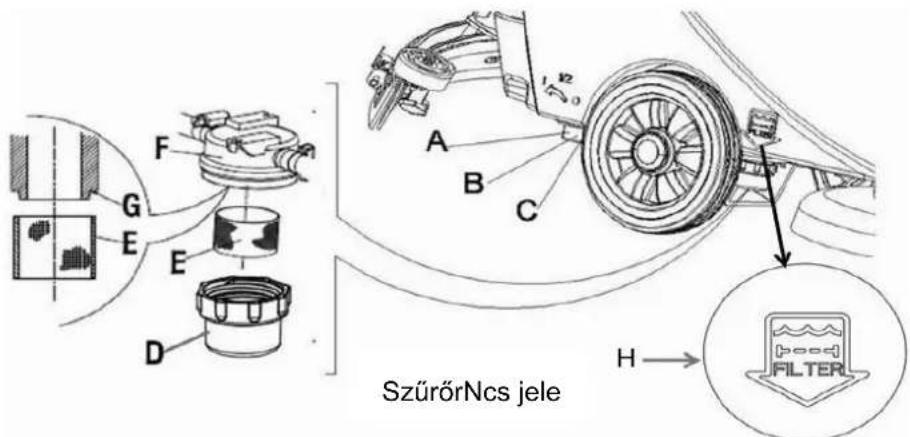

4. Zárja le a vízszelepet(A, 17. ábra) (a berendezés alján található, a kerekek mögött). A B szelepet

nyissa meg, a C szelepet pedig zárja be.

5. Vegye le az átlátszó kupakot (D), majd vegye ki a szűrőt (E) és tisztítást követően helyezze a

MEGJEGYZÉS A szűrőt (E) pontosan kell ráhelyezni a projekció (G) helyére.

6. Nyissa meg a leeresztő vízszelepet (A).

Szűrőrács jeleFELHASZNÁLÓI KÉZIKÖNYV

Töltő EB1 Vezérlő áramkörlap EB2 LED lap

Kefemotor biztosíték

Szívómotor biztosíték

Vezérlő áramkörlap biztosító

Mágnes szelep biztosító

Szívómotor SW1 Főkapcsoló SW2 Kefemotor kapcsoló SW3 Szívómotor kapcsoló SW4 Mágnes szelep kapcsoló

Időzítő (csak AS510B)

Leállás Lehetséges okok Javítás A berendezés nem működik:

A jelzőfény nem világít Az akkumulátor csatlakozó (9) nincs csatlakoztatva. Csatlakoztassa az akkumulátor csatlakozót Az akkumulátor majdnem lemerült Töltse fel az akkumulátort A figyelmeztető jelzőlámpa (39 és 40) villog Kefemotor túlterhelés Váltson puha kefére, hogy alkalmazkodjon a tisztított padlóhoz Egyéb tárgyak akadályozzák a kefe forgását Tisztítsa meg a kefét A kefe nem működik Kefebiztosíték kikapcsolása Visszaállítás Az ékszíj csúszkál Ellenőrizze az ékszíjat, állítsa be a szorulást A vákuummotor nem működik Vákuumbiztosíték kikapcsolása Visszaállítás Nem megfelelő szívó teljesítmény A szennyvíz tartály megtelt. Eressze le a víztartályt A felszívócső és a felszívó fej nincs megfelelően csatlakoztatva Csatlakoztassa a felszívócsővet és felszívófejet Úszó szűrő eltömődve vagy bemenet blokkolva Tisztítsa meg az úszó szűrőt, ellenőrizze az úszó úszót A felszívófej mocskos vagy a felszívó gumi elhasználódott és sérült Tisztítsa meg és ellenőrizze a felszívó fejet A piszkosvíztartály fedele nincs megfelelően rögzítve, vagy a tartály tömitése sérült Helyezze fel helyesen a fedelet vagy cserélje ki a víztartály tömítését Gyenge vízellátás a kefénél

Szennyezett szűrő. Tisztítsa meg a szűrőt A felszívó gumit nyomokat hagy Törmelék a felszívó gumi alatt Távolítsa el a törmeléket A felszívó gumi elhasználódott, megrepedt vagy merev. Cserélje ki a felszívó gumit A felszívó fej nincs beállítva Állítsa be

Ha a berendezésben van választható beépített töltő, és ha a beépített töltő meghibásodott, a berendezés nem használható. Ha a beépített töltő hibás, vegye fel a kapcsolatot a hivatalos karbantartási központtal. További információkért hivatkozzon a karbantartási kézikönyvre (a VIPER bármelyik karbantartási központjában rendelkezésre áll)

A BERENDEZÉS MEGSEMMISÍTÉSE

A berendezés megsemmisítéséhez hitelesített zúzógépet használjon. A berendezés megsemmisítése előtt vegye ki és szeparáltan gyűjtse össze a következő anyagokat, melyeket az érvényben lévő törvényeknek és rendelkezéseknek megfelelően kell feldolgozni.

Műanyag tömlők és műanyag alkatrészek

Elektromos és elektronikus alkatrészek

(*): Kérjük, vegye fel a kapcsolatot a legközelebbi VIPER központtal (különösen akkor, ha szükséges az elektromos és elektronikus alkatrészek megsemmisítése).MANUALUL UTILIZATORULUI
