MANUAL DE UTILIZADOR AS510B Viper

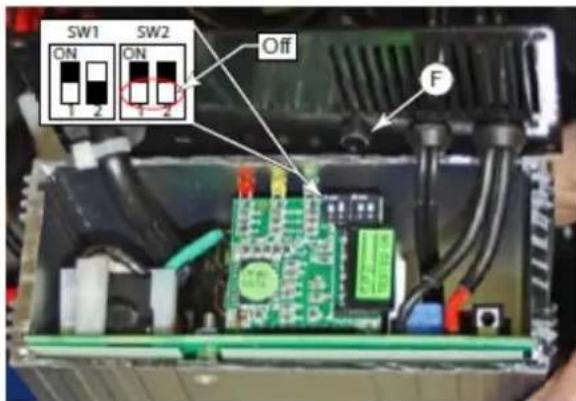

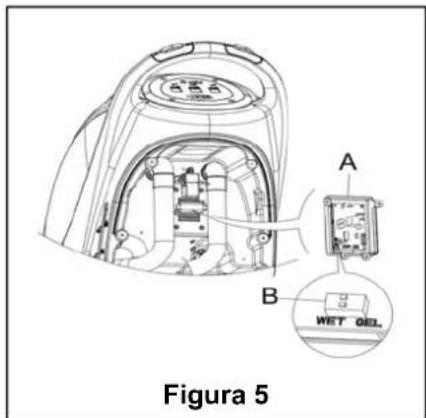

INSTALAÇÃO DA BATERIA E DEFINIÇÃO DO TIPO DE BATERIA (WET OU GEL/AGM) .........

PORTUGUÊS INTRODUÇÃO NOTA Os números em parêntesis referem-se aos componentes relacionados mostrados na secção de Descrição da Máquina.

Este manual serve para fornecer ao operador a informação necessária para utilizar esta máquina de forma apropriada e segura. A informação inclui dados técnicos, segurança, operação, armazenamento, manutenção e eliminação da máquina. O operador e técnicos com qualificações relacionadas devem estudar cuidadosamente este manual antes de começar a operação e manutenção desta máquina. Por favor contacte a VIPER para qualquer questão deste manual ou se necessitar de informação relacionada. FINALIDADE A finalidade deste manual é de habilitar o operador e técnicos qualificados para realizarem a manutenção desta máquina. O operador não deve realizar as operações que só devem ser realizadas por técnicos. A VIPER não se responsabiliza por quaisquer danos causados pelo incumprimento desta regra. PEÇAS DE SUBSTITUIÇÃO E MANUTENÇÃO Todos os processos de operação, manutenção e reparação devem ser realizados por pessoal qualificado ou pelos centros de assistência da VIPER. Só devem ser utilizados peças e acessórios de substituição autorizados. Se necessitar de assistência ou de comprar peças ou acessórios de substituição, contacte a VIPER e informe o número do modelo e números de série da máquina.

ALTERAÇÕES E MELHORAMENTOS

A VIPER melhora os seus produtos continuamente. A VIPER reserva-se ao direito de alterar e melhorar as máquinas, e também ao direito de decidir se os benefícios das alterações são aplicáveis aos produtos já vendidos. Todas as alterações ou acessórios extra devem ser aceites pela VIPER e devem ser realizados pela companhia.

Esta escova é utilizada em ambientes domésticos e industriais, e é adequada para a limpeza de chão suave e duro (escovagem e colecção de desperdício de água). Deve ser utilizada por operadores qualificados e num ambiente seguro. Esta escova não pode ser utilizada para limpeza em exterior, em tapetes nem em chão relativamente áspero. DESEMBALAGEM/TRANSPORTE Siga cuidadosamente as instruções da embalagem quando desembalar. Na entrega, inspeccione a embalagem e a máquina de modo a assegurar-se que nenhum dano ocorreu durante o transporte. Se existe danos visíveis, mantenha a forma original, e peça ao transportador para confirmar e preencher a lista de danos para compensação.

CUIDADO Quando desembalar e descarregar, ou durante o transporte da máquina em chão com escadas, tenha cuidado para evitar que o interruptor on/off de regulação do fluxo de água bata, Parte A na figura à direita. Verifique se a máquina está equipada com os itens seguintes:

1. Documentos técnicos

- Manual do Utilizador da Escova - Manual do Carregador On-board (se equipado)

2. Conector para carregador (se não equipado no carregador on-

Avisos e notas especiais sobre danos potenciais (pessoais e máquina):

A máquina só pode ser operada sob as condições deste manual. Unicamente os acessórios aprovados pela VIPER devem ser utilizados.

Esta máquina só deve ser utilizada por pessoal treinado ou autorizado. Crianças e pessoas inapropriadas não devem utilizar esta máquina.

Sob utilização normal, a bateria pode emitir gás inflamável. Deve manter a bateria longe de itens radiadores, iluminantes e quentes, assim como faíscas.Quando a máquina está a ser utilizada, assegure-se que o ambiente é bem ventilado e está longe de chamas abertas. Quando carregar, não fume perto da máquina.

Desconecte a bateria antes da execução de operações de manutenção/reparação.

Antes de utilizar o carregador on-board, verifique se os valores de voltagem e frequência indicados no autocolante de número de série são iguais aos da corrente.

Quando trabalhar perto de peças eléctricas, não tenha jóias no corpo. Siga todas as medidas de precaução para evitar que o cabelo, jóais e roupas largas fiquem presas nas partes móveis da máquina.

Não utilize esta máquina em areas particularmente sujas. Não limpe a máquina directamente com água. Não deixe que a máquina entre em contacto com líquidos corrosivos.

A temperature para armazenamento e para o ambiente de funcionamento da máquina deve ser entre 0 - 40

A humidade do ar deve ser entre 30% - 105%.

Não utilize a máquina em declives com inclinação superior a 2%.

Em caso de incêndio, utilize extintores de pó seco. Não utilize extintores de fogo líquidos.

Preste atenção particular quando a máquina é transportada em temperaturas inferiores a 0

C. O tanque de água e a água nas mangueiras podem congelar e causar danos sérios à máquina.

Utilize as escovas e almofadas fornecidos com a máquina e as especificadas no Manual do Utilizador. A utilização de outras escovas ou almofadas podem reduzir a segurança.

No caso de funcionamento defeituoso, certifique-se que não é causado por falta de manutenção. Se for causad por outras condições, peça assistência do pessoal autorizado ou centro de assistência.

Se for confirmado que as peças de substituição têm de ser substituídas, guarde as peças originais dos fornecedores ou agentes autorizados.

De modo a assegurar a operação segura e correcta da máquina, deixe o pessoal autorizado ou centro de assistência realizar a manutenção programada de acordo com os horários de manutenção das secções relacionadas do manual.

Esta máquina deve ser deitada for a correctamente uma vez que poderão existir substâncias venenosas e perigosas (baterias, etc.), e estas substâncias devem ser deitadas fora por centros especiais de acordo com as leis e regulamentos (refira à secção de eliminação da máquina).MANUAL DO UTILIZADOR

Modelo AS430B AS510B Altura da Máquina 980mm Capacidade do tanque de solução 40 litros Capacidade do tanque de recuperação 40 litros Diâmetro da roda de transporte 200mm Diâmetro da roda guia 76mm Potência do motor do sistema de vácuo 350w Gradiente máximo em funcionamento

(Máx) Nível da pressão do some m estação de trabalho 70dB(A

Largura de limpeza 430mm 510mm Largura do squeegee 730mm 790mm Comprimento máximo da máquina 1060mm 1100mm Largura da máquina sem squeegee 480mm 540mm Diâmetro da escova 430mm 510mm Peso com baterias e tanques vazios 112kg 128kg Peso bruto da máquina pronto a utilizar 152kg 168kg Potência do motor da escova 550W 560W Velocidade da escova 150rpm Pressão maxima da escova/suporte de almofada 30kg (Máx) 35kg(Máx) Tamanho da embalagem (Cx L x A) 1200 x 610 x 1170mm

DESCRIÇÃO DA MÁQUINA

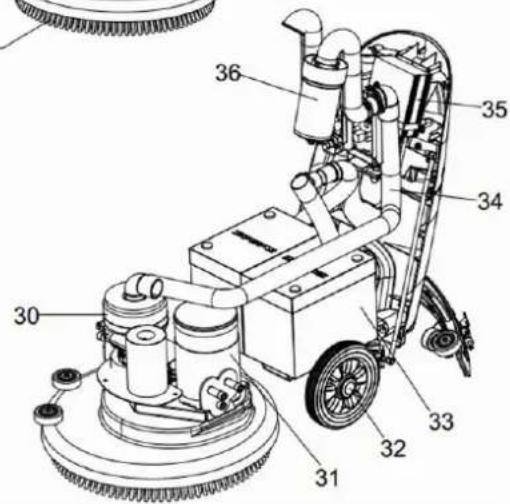

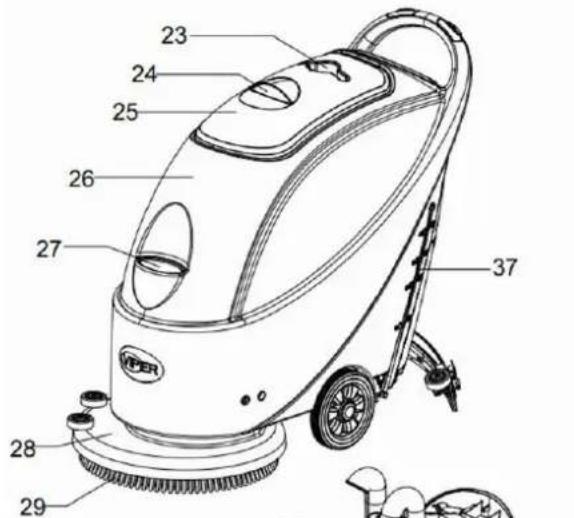

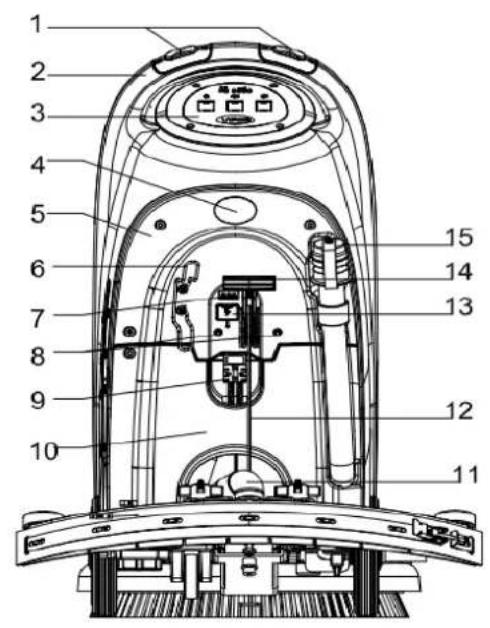

ESTRUTURA DA MÁQUINA

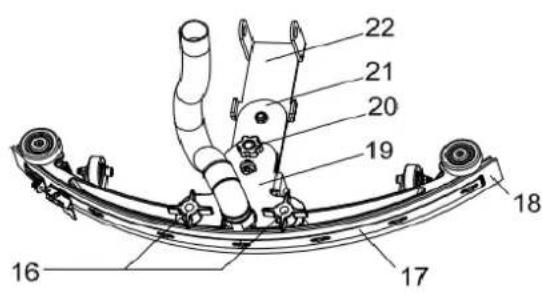

1. Botão interruptor de segurança 20. Volante de ajuste do squeegee

5. Protecção do controlo 24. Puxador da tampa do tanque de recuperação

6. Suporte do cabo (*) 25. Tampa do tanque de recuperação

7. Luz indicadora de carregamento de bateria 26. Corpo do tanque

8. Interruptor de reinício 27. Tampa da entrada de água

9. Conector da bateria 28. Protecção da escova

12. Cabo extensível do squeegee 31. Motor da escova

13. Tampa de segurança do conector da bateria 32. Roda de 8”

14. Puxador de elevação do squeegee 33. Bateria

15. Mangueira de drenagem 34. Tubo de vácuo

16. Botão fixo do squeegee 35. Carregador (*)

17. Clipe do squeegee 36. Filtro de flutuação

18. Lâmina do squeegee 37. Tubo de nível de água (para indicar a

quantidade de água no Tanque de Solução)

19. Encaixe de apoio do squeegee

(*) só aplicável para máquinas já instaladas com o carregador on-board (opcional)MANUAL DO UTILIZADOR

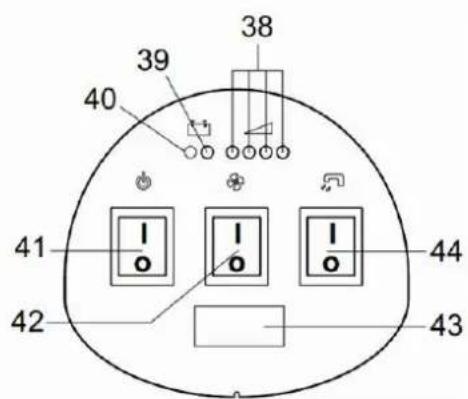

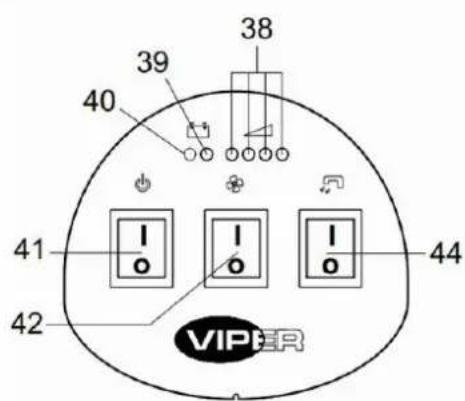

38. Luz indicadora de carregamento de bateria (verde quando saturado)

39. Luz indicadora de bateria vazia (vermelho)

40. Luz indicadora de bateria vazia (vermelho)

44. Interruptor da válvula solenóide para controlo de vaporização de água

PORTUGUÊS JANELA DE EXIBIÇÃO DA LUZ INDICADORA DO CARREGADOR (Figura 3) (Opcional, aplicável para os modelos com carregador incorporado)

1. Quando o carregamento iniciar, a luz indicadora vermelha do

carregador (45) pisca algumas vezes e parando para se tornar uma luz indicadora vermelha permanente, entrando no primeiro estado de carregamento;

2. Após carregar durante um period de tempo, a luz indicadora

vermelha do carregador (45) irá apagar-se, e a luz indicadora amarela (46) irá acender-se permanentemente, entrando no segundo estado de carregamento;

3. Após carregar durante aproximadamente 10 horas, a luz

indicadora amarela (46) irá desligar-se, e a luz indicadora verde (47) irá acender-se permanentemente, indicando que o carregamento está completo e concluído.

1) Durante o carregamento, se a luz indicadora amarela piscar: a bateria não é do

mesmo tipo que o carregador, ou a bateria não está correctamente conectada, ou aconteceu curto-circuíto no terminal de saída.

2) Se a luz indicadora vermelha piscar: curto-circuíto dentro do carregador. (Para

mais detalhes, refira às secções relacionadas no manual do carregador.)

AVISO Em certas partes da máquina, existem alguns sinais indicadores:

CONSULTA Quando ler este manual o operador deve prestar atenção particular aos símbolos destes sinais. Não cobra estes sinais sob nenhuma circunstância. Se os mesmos foram danificados, substitua imediatamente. INSTALAÇÃO E DEFINIÇÃO DA BATERIA DA MÁQUINA NOVA AVISO Se a bateria for incorrectamente instalada ou conectada, os componentes eléctricos da máquina podem ser seriamente danificados. A bateria só pode ser instalada por pessoal qualificado. De acordo com o número do modelo da bateria (WET ou GEL) a ser utilizado, defina a placa de circuíto funcional e carregador on- board (opcional). Verifique se a bateria está danificada antes de instalar. Desconecte o conector da bateria e a ficha do carregador on-board. Tenha cuidado quando tocar na bateria. Esta máquina necessita de duas (2) baterias 12V. Conecte como mostrado na Figura 4 à direita This machine can supply any of the following models: a) As baterias (WET ou GEL/ AGM) já estão instaladas e podem ser utilizadas a qualqur altura.

(41). Se a luz verde estiver acesa, significa que a bateria está pronta a ser utilizada. Se as luzes amarela ou vermelha estiverem acesas, significa que a bateria necessita de ser carregada. (Refira à secção de manutenção para os procedimentos relacionados). Figura 4

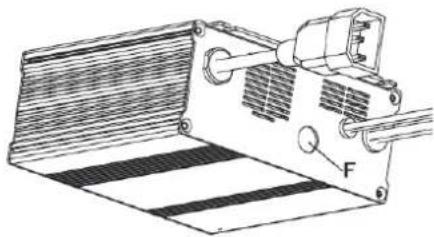

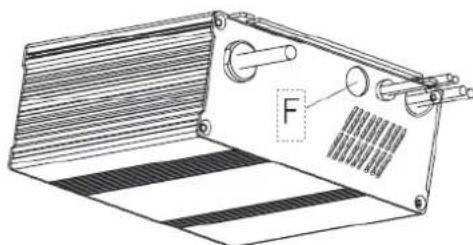

oriio ao ao intrrptor F.

3. ina o primiro 2 intrrptor

aoro om o ao a tala aaio.

onm ao painl ontrolo.

oriio ao ao intrrptor F.

2. ina o primiro 2 intrrptor

aoro om o ao a tala aaio.

PORTUGUÊS Instalação das baterias

7. Desconecte o conector da bateria (9).

8. Abra a tampa do tanque de recuperação (25) e verifique se o

tanque de recuperação está vazio ou não; se não, esvazie-o através da mangueira de drenagem (15).

9. Desaparafuse o botão fixo do squeegee (16), retire o conector que liga o tubo de vácuo para

desperdícios (11) ao squeegee, e retire o squeegee.

10. Desaparafuse a tampa da bateria (10) e retire-a.

11. Desaparafuse o conector do cabo extensível do squeegee (12) que liga o suporte do squeegee

(19), e pendure cabo extensível do squeegee para cima.

12. Pendure a mangueira de drnagem (15) e o tubo de vácuo para desperdícios (11) para cima.

13. De acordo com o tamanho da bateria, empurre a placa de fixação para a caixa da bateria

completamente para dentro. NOTA A dimensão da bateria não deve exceder: A x L x P: 330mm x 170mm x 260mm. De acordo com as dimensões variantes das baterias, os requisitos para a selecção das baterias fixas são os seguintes:

1) Para baterias com comprimento inferior a 270mm, utilize 2 peças de placa de fixação (B,

Figura 6) e coloque as lado a lado dentro da bateria do tanque de água;

2) Para baterias com comprimento entre 310mm – 270mm, utilize 1 peça de placa de

fixação (B, Figura 6) e coloque-a na bateria do tanque de água;

3) Para baterias com comprimento entre 310mm – 330 mm, não existe necessidade de

utilizar placas de fixação para fixar a posição.

6. Complete os Passos 3, 4 e 5 em ordem reversa.MANUAL DO UTILIZADOR

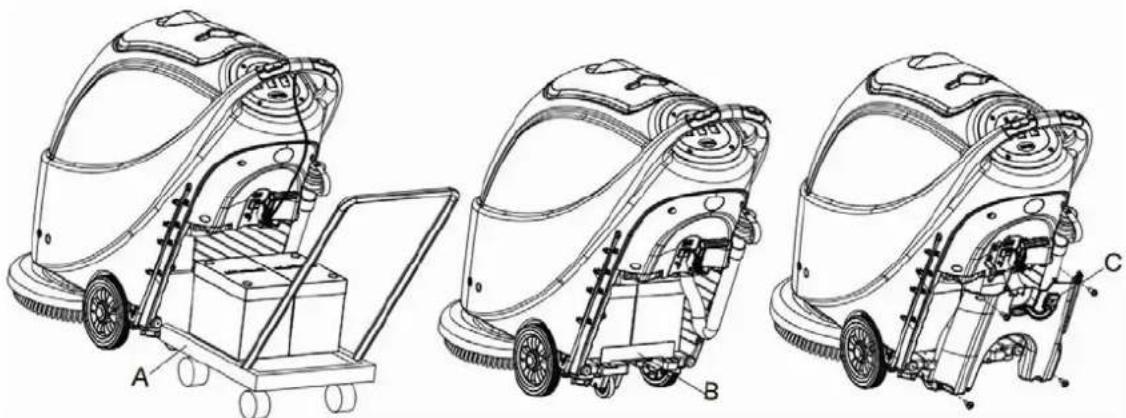

14. Intale a bateria com as ferramentas de instalação específicas da bateria (A, Figura 7). Após a

bateria estar instalada, retire as ferramentas de instalação e instale o suporte de fixação da bateria (B, Figura 7).

15. Coloque o conector da bateria (C, Figura 7) através do buraco no topo da tampa da caixa da

bateria, coloque a mangueira de drenagem através do buraco correcto da tampa da caixa da bateria, fixe a tampa com os 4 parafusos, e instale o cabo extensível do squeege, mangueira de drenagem e o squeegee. Carregamento da bateria

16. Para carregar a bateria (refira aos passos indicados na secção de manutenção).

ANTES DE INICIAR A MÁQUINA

INSTALAÇÃO E DESCARREGAMENTO DO SUPORTE DE ESCOVA/ALMOFADA

De acordo com o tipo de chão a ser limpo, deve instalar o suporte da escova (Figura 8, A) ou da almofada (Figura 8, B e C). CUIDADO

Quando instalar ou descarregar o suporte de escova/almofada manualmente, verifique primeiro se todos os interruptores estão na posição OFF e levante o squeegee do chão. Após este procedimento, pode instalar o suporte da escova ou almofada. Além disso, utilize luvas protectoras para evitar que se corte em fragmentos.

1. (Só aplicável para AS430B e AS510B): certifique-se que o interruptor (41) está na posição de

2. Pressione o guião (2) para levantar o corpo do tanque (26).

4. Utilize o guião (2) para baixar o corpo do tanque (26) para

entrar em contacto com o suporte da escova ou almofada.

5. Para instalar o suporte da escova/almofada

automaticamente, mude o interruptor de energia (41) para a posição “I” e pressione o interruptor de segurança (1). Empurre gentilmente a máquina para a frente para permitir que a roda no fundo do corpo do tanque se alinhe com o suporte de escova ou almofada, ficando bem instalado. Se necessário, repita este procedimento até o suporte de escova/almofada estar completamente instalado.

6. Se o Passo 5 acima for difícil de completar, utilize o método manual seguindo a seta (D) para

(41) para a posição “O”. Utilize a sua mão para segurar o guião, e pressione a máquina para baixo até que a roda guia toque no chão e o suporte de escova/almofada fique no ar. Mude o interrupor de energia (41) para a posição “I”, e pressione o interruptor de segurança para girar o suporte de escova/almofada até que caia no chão.

8. Se o Passo 7 acima for difícil de completar, utilize o método manual de girar o suporte na

direcção oposta ao encaixe, e poderá retirá-lo (como mostrado na Firgura 8).

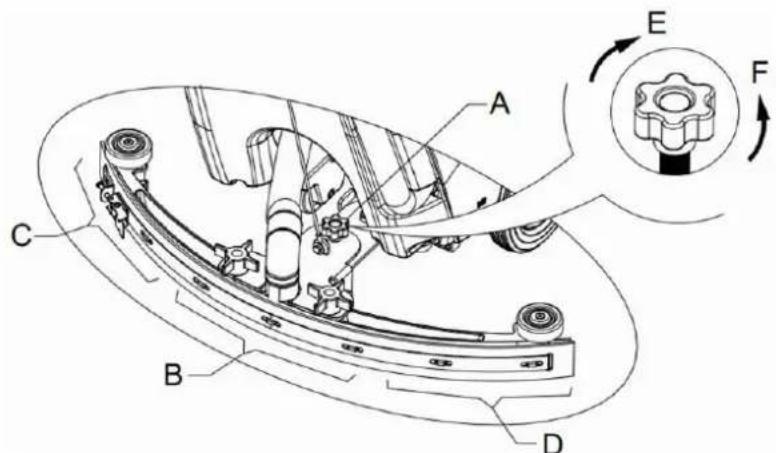

AJUSTE DO EQUILÍBRIO DO SQUEEGEE

9. Instale o squeegee e aperte-o bem no guião. Conecte o tubo de vácuo para desperdícios ao

10. Ajuste o squeegee através do punho de ajuste (A) do squeegee (veja a Figura 9).

Se a secção do meio da fita traseira do squeegee, secção B, tiver um intervalo com o chão ou a pressão para baixo for relativamente leve, ajuste o guião para a direcção contra os ponteiros do relógios até o comprimento completo da fita traseira do squeegee ficar em contacto completo com o chão. A fita frontal do squeegee deve tocar levemente no chão.

Se as duas pontas da fita traseira do squeegee, secções C e D, tiverem um intervalo com o chão o a pressão para baixo for relativamente leve, ajuste o guião para a direcção dos ponteiros do relógios até o comprimento completo da fita traseira do squeegee ficar em contacto completo com o chão. A fita frontal do squeegee deve tocar levemente no chão.

Figura 9 Enchimento do tanque de solução CUIDADO

Só pode utilizar detergentes de pouca espuma e não inflamáveis. Estes detergentes devem ser adequados para a utilização com escovas.

11. Abra a tampa da entrada de água (27) e adicione água no tanque

de solução. Não deixe que transborde. Encha até perto da beira do suporte do filtro da entrada de água. Quando preparar as soluções de limpeza, siga as proporções de diluição fornecidas pelo fabricante do químico e a temperatura da água não deve exceder os 40

REGULAÇÃO DO VOLUME DE FLUXO DE ÁGUA AVISO

A regulação da alavanca da válvula de bola (A, Figura 10) deve ser realizada quando o interruptor de energia (41) está na posição “O”.

12. O volume do fluxo de água pode ser ajustado através da

PORTUGUÊS quantidade de água necessária para escovar o chão. INICIAÇÃO E PARAGEM DA MÁQUINA Iniciar a máquina

1. Complete os passos preparatórios acima.

2. Pressione o interruptor de energia (41) para a posição “I”.

3. Utilize a alavanca do squeegee (41) para baixar o squeegee.

4. Pressione o interruptor da bomba de vácuo (42) para a posição “I”.

5. Pressione o interruptor de controlo de volume do fluxo de água (44) para a posição “I”. (Trabalhe

simultaneamente com o interruptor de segurança (1) para controlar o funcionamento da válvula solenóide.)

6. Segure o interruptor de segurança (1) e empurre para over a máquina. A escova (29) começa a

rodar, e a máquina inicia o trabalho de limpeza. CONSULTA

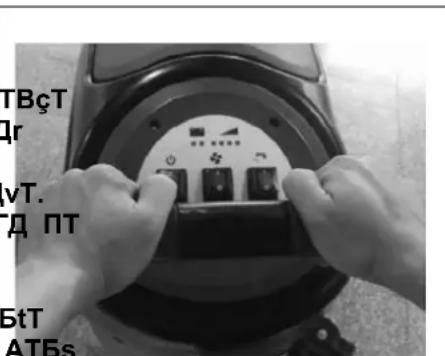

Como empurrar a máquina Uma das características da máquina é a instalação de dois interruptores de segurança de ambos os lados do guião. Casa interruptor de segurança é capaz de controlar independentemente a operação da escova. Durante a utilização, facilita o controlo da operação da máquina. Após experiência, o método de mover a máquina como mostrado na Figura 11 à direita é mais adequado, os utilizadores estão mais confortáveis nas mãos, e reduz a fadiga de trabalho. Por isso, recomendamos que os utilizadores movam a máquina seguindo este método. Desligar a máquina

7. Quando terminar de utilizar a máquina, primeiro, retire o

suporte de escova/almofada (refira aos passos relacionados na secção de instalação e descarregamento do suporte de escova/almofada).

8. Liberte o interruptor de segurança (1) para desligar o

posição “O”, e a bomba do vácuo irá atrasar por 5 segundos antes de parar de funcionar.

10. Pressione o interruptor de controlo de volum de fluxo de

água (44) para a posição “O” para desligar completamente o funcionamento da válvula solenóide.

11. Pressione o interruptor de energia (41) para a posição “O”.

12. Utilize o puxador de elevação do squeegee (14) para elevar

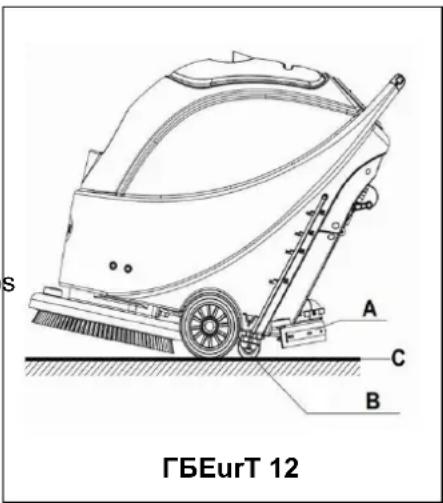

13. Agarre o guião (2) e incline gentilmente a máquina para trás até a roda guia (B) tocar no chão.

Veja a Figura 12. OPERAÇÃO DA MÁQUINA (ESCOVAGEM E SECAGEM)

1. Inicie a máquina de acordo com a descrição acima.

3. Se necessário, desligue a máquina, e ajuste o punho regulador do squeegee. (Refira aos passos

para ajustar o equilíbrio do squeegee).

4. Se necessário, desligue a máquina, e ajuste o volume do fluxo de água com a alavanca de

válvula de bola. (Refira aos passos de ajuste de volume do fluxo de água.) Figura 11 Figura 12MANUAL DO UTILIZADOR

De modo a evitar danos no chão, quando a máquina ficar num local sem se mover, desligue o interruptor de energia (41). Descarregamento da bateria durante a operação

5. A alimentação da bateria é suficiente para a operação normal da máquina só quando a luz

Quando as quatro luzes verdes (38) estiverem acesas, significa que a bateria está completamente carregada. Quanda só a última luz verde (38) estiver ligada e começar a piscar, significa que tem de carregar a bateria, uma vez que a máquina se irá desligar após alguns minutos. Após a última luz verde (38) se desligar, e a luz vermelha (39 e 40) começar a piscar, a máquina irá parar automaticamente após alguns segundos. (Refira aos passos relacionados na secção de manutenção). CUIDADO

Não utilize a máquina quando a alimentação da bateria é insuficiente, de modo a evitar danos à bateria e diminuição da duração do funcionamento da mesma.

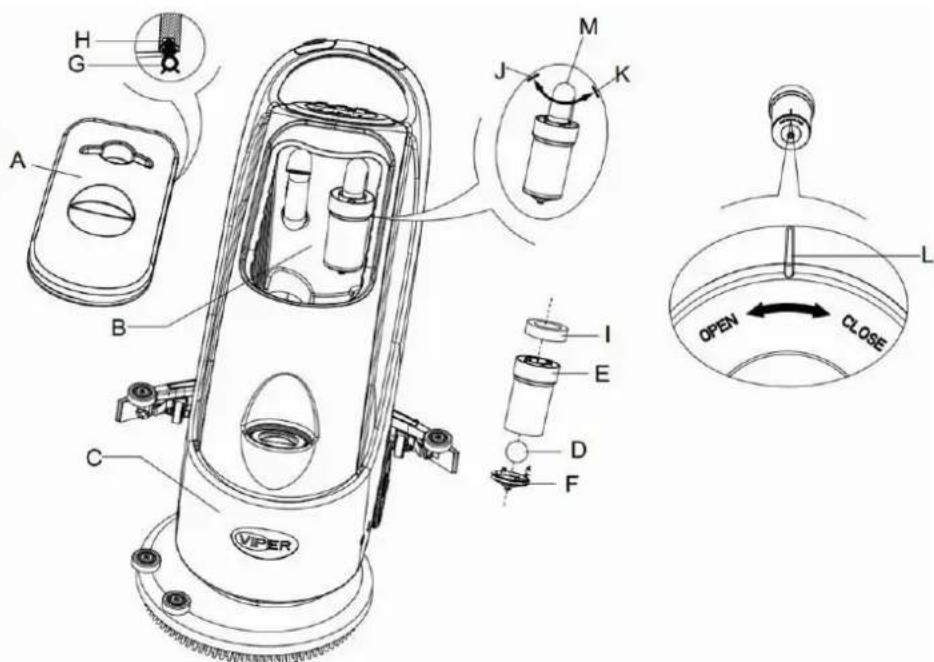

ESVAZIAMENTO DO TANQUE

Quando o tanque de recuperação estiver cheio, o objecto flutuante no dispositivo flutuante para desligar automático (36) irá bloquear a entrada que liga a bomba do vácuo. Após o aumento de barulho da bomba de vácuo, pode ser considerado que a bomba de vácuo está sobrecarregada e uma drenagem imediata da água em excesso é necessária. CUIDADO

Se a bomba do vácuofor desligada repentinamente (por ex. Devido à máquina ser movida repentinamente resultando na activação da flutuação), e se o resumo da operação for necessário, siga os seguintes passos: pressione o interruptor de energia (41 e 42) para desligar a alimentação e a bomba de vácuo, e abra a tampa do tanque de recuperação (25) par verificar se o objecto de flutuação no filtro regressou à superfície da água. Feche a tampa do tanque de recuperação (25), e pressione o interruptor de energia (41 e 42) para ligar a alimentação e a bomba de vácuo. Quando o tanque de recuperação estiver completamente cheio com água de desperdício, siga os seguintes passos para a drenar. Esvaziamento do tanque de recuperação

1. Desligue a máquina.

2. Utilize o puxador de elevação do squeegee (14) para elevar o squeegee.

3. Mova a máquina para um local de despejo indicado.

4. Agarre o guião (2) e incline gentilmente a máquina para trás

até a roda de guia tocar no chão. (Para acoplamento da máquinam refira à secção de paragem da máquina).

5. Retire a mangueira de drenagem do clipe de fixação, dobre a

ponta superior da mangueira (como mostrado em A, Figrua 13), e abra a tampa da mangueira de drenagem, baixe-a para um nível baixo ou coloque-a no chão para drenar a água. Alternativamente, baixe-a para um nível baixo ou coloque-a no chão para que a saída de água fique apontada para baixo (como mostrado em B, Figura 13), e gire para abrir a tampa de drenagem de água para drenar a água de desperdício no tanque. Após terminar de drenar, utilize água pura para limpar o interior do tanque de recuperação.MANUAL DO UTILIZADOR

Quando drenar a água de desperdício, o tubo de vácuo para desperdício deve ser dobrado ou baixado para uma posição baixa (como mostrado na Figura 13 em A ou B). Abra a tampa do tubo de vácuo para desperdícios para drenar a água. Não aponte a saída do tubo de vácuo para desperdícios para cima com objectivo de drenar a água verticalmente. Isto serve para evitar que salpique o operador. Esvaziamento do tanque de solução

6. Complete os passos 1 a 4.

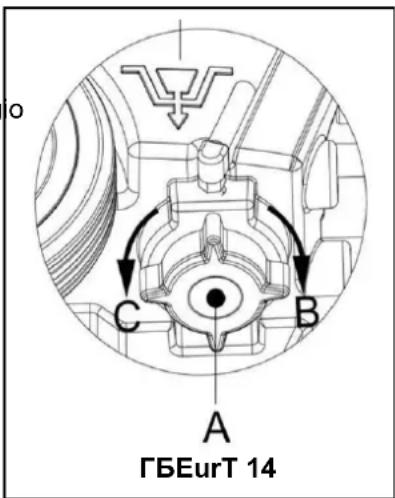

7. Como mostrado na Figura 14, gire para abrir a tampa do tanque

de solução (A) na direcção contrária aos ponteiros do relógio seguindo a direcção C, e drene completamente o tanque de solução. Utilize água pura para limpar dentro do tanque. Quando terminar, gire bem a tampa do tanque de solução (A) na direcção dos ponteiros seguindo a direcção B.

APÓS UTILIZAR A MÁQUINA

Quando terminar a limpeza e antes de deixar a máquina, complete os seguintes passos:

1. Siga o processo descrito na secção acima sobre a instalação e

descarregamento do suporte da escova/almofada, e retire-o

2. Siga os processos descritos acima nas secções relacionadas,

drene a água completamente do tanque de solução e do tanque de recuperação.

3. Complete os processos de manutenção diários (refira à secção de manutenção).

4. Armazene a máquina, incluindo o suporte de escova/almofada e squeegee num local limpe e

seco. O squeegee deve ser levantado ou retirado.

PERÍODOS DE INACTIVIDADE

Se a máquina não for utilizada durante mais de 30 dias, trate da seguinte forma:

1. Complete o processo necessário que deve ser seguido após a máquina ser utilizada.

2. Desconecte o conector (9) que liga a bateria à máquina.

3. De modo a não danificar a bateria, e se a máquina não for utilizada durante mais de 3 meses,

carregue a bateria uma vez a cada 3 meses.

UTILIZAÇÃO PELA PRIMEIRA VEZ

Após utilizar pelas primeiras 9 horas, verifique todas as partes para se certificar que nada ficou solto ou danificado durante a operação, e verifique que existe qualquer dano ou vazamento visível.

MANUTENÇÃO E CUIDADO

A duração de serviço e a segurança de operação máxima da máquina são asseguradas pela manutenção e cuidado apropriado e atempado. A tabela abaixo fornece um plano de manutenção geral para a máquina. Os intervalos de tempo de manutenção são determinados pelas condições de funcionamento da máquina. Estes intervalos de tempo devem ser formulados pelo pessoal responsável pela manutenção. AVISO!

Só deve realizar estes processos unicamente após a máquina ser desligada e a conexão entre a máquina e a bateria ser desligada. Antes de proceder com qualquer manutenção, estue atentamente as secções de segurança relacionadas. Toda a manutenção no plano ou adicional deve ser realizada por pessoal qualificado ou centros de assistência autorizados. Este manual só indica os procedimentos de manutenção mais simples e comuns. Para qualquer processo de manutenção para além daqueles mencionados nesta tabela de manutenção, refira ao manual de manutenção do centro de assistência. Figura 14MANUAL DO UTILIZADOR

TABELA DE MANUTENÇÃO PROGRAMADA

Procedimento Diário, após utilização

máquina Semanal Todos os 6 meses Anual Carregamento da bateria Limpeza do squeegee Limpeza do suporte de escova/almofada Limpeza do tanque d água e filtro de flutuação, inspecção das fitas de selagem do tanque de água Inspecção e substituição da fita do squeegee Limpeza do filtro de solução Limpeza do filtro da bomba de vácuo Inspecção do nível líquido da bateria WET Inepcção do aperto das porcas e parafusos

Inspecção ou substituição da escova de carbono do suporte de escova/almofada

Inpecção ou sbstituição da escova de carbono da bomba de vácuo

(1) Deve ser realizada 9 horas após a máquina começar a funcionar. (2) Estes procedimentos de manutenção devem ser realizados pelo Centro de Assistência Autorizado VIPER.

CARREGAMENTO DA BATERIA

NOTA Deve carregar a bateria quando a luz de aviso amarela ou vermelha acende, ou sempre que realizar uma limpeza. CUIDADO

Mantenha a bateria em condição completamente carregada de modo a estender a duração de funcionamento da bateria. CUIDADO

Assim que a energia da bateria ficar insuficiente, a bateria deve ser carregada o mais rápido possível. Inspeccione o carregador pelo menos uma vez por semana. CUIDADO

Se um carregador on-board não estiver equipado, seleccione um carregador externo adequado para carregar a bateria. AVISO

Preste especial atenção quando carregar a bateria, uma vez que poderá existir vazamento de ácido durante o processo de carregamento. O ácido da bateria é corrosivo. Se a pele ou olhos entrarem em contacto, lave com água abundante e dirija-se a um médico.

1. Abra a tampa do tanque de recuperação (25) e observe se o mesmo está vazio ou não. Se não

estiver vazio, esvazie com a mangueira de drenagem (15).

2. Mova a máquina para uma área de carregamento específica.

3. Pressione o interruptor de energia (41) para a posição “O” para desligar a máquina.

4. Só aplicável para as baterias de adição de água WET

Verifique o nível de electr ólito dentro da bateria. Se necessário, encha através da tampa.

5. Seleccione um dos seguintes procedimentos para carregar a bateria de acordo com o modelo da

bateria a ser utilizado. Para carregar a bateria com um carregador externo

6. Verifique, de acordo com o manual relacionado, se o carregador externo é apropriado. A

voltagem de saída deve ser de DC 24V.

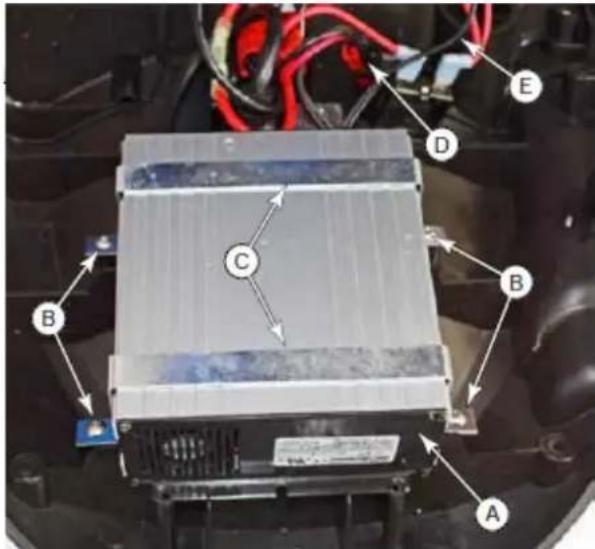

Para carregar a bateria com um carregador on-board (opcional)

(Note que se a voltagem de entrada do carregador on-board é de 220V-240V e a voltagem de saída é de 24V e se a frequência cumpre os requisitos). Quando o carregador está ligado à tomada, todas as funções serão desligadas automaticamente. Se a luz de aviso vermelha do carregador on-board continuar a ligar, significa que o carregador está a carregar a bateria.

11. Quando a luz de aviso verde (47) estiver ligada, significa que o processo de carregamento da

12. Quando o carregamento estiver completo, retire o fio de conexão da ponta do conector de

carregamento da bateria e da fonte de alimentação e volte a colocar a tampa de borracha.

13. Desligue o fio do carregador da fonte de alimentação, e enrole o fio na bobina (6).

NOTEA Se necessitar de mais informação sobre o carregador on-board (35), refira ao manual relacionado.

NOTA De modo a manter o efeito óptimo do Vácuo de água, deve manter o squeegee limpo, e manter a fita do squeegee em boas condições. CUIDADO

Quando limpar o squeegee, recomendamos que utilize luvas protectoras uma vez que o squeegee pode conter fragmentos afiados.

1. Mova a máquina para uma superfície plana e suave.

2. Pressione o interruptor de energia (41) para a posição “O” para desligar a máquina.

3. Desaparafuse o botão fixo (16) do squeegee; retire o conector que liga o tubo do vácuo de

recuperação do squeegee para o retirar.

4. Utilize o puxador de elevação do squeegee (14) para elevar o encaixe de suporte do squeegee.

5. Limpe o squeegee (Figura 15). Limpe bem a ranhura (A, Figura 15) e a sujidade e fragmentos

do tubo de vácuo. Verifique se a lâmina frontal do squeegee (C) e lâmina traseira do squeegee (D) estão intactas, e se existem beiras e rachas. Substitua se necessário (refira aos passos na secção seguinte).

6. Reinstale o squeegee em ordem reversa.

INSPECÇÃO E SUBSTITUIÇÃO DA LÂMINA DO SQUEEGEE

1. Siga os métodos relacionados na secção anterior para limpar o squeege (Figura 15).

2. Verifique a beira (E, Figure 15) da lâmina frontal do squeegee e a beira (F) da lâmina traseira do

squeegee (D). Devem estar no mesmo nível por todo o comprimento. Caso contrário, ajuste as alturas através dos seguintes passos.

Solte o clipe (G) para que a lâmina traseira do squeegee (D) se separe do suporte (M) para o ajuste da posição do squeegee. Após o ajuste, bloqueie o clipe novamente.

Desaparafuse o encaixe (I) para ajustar a lâmina frontal do squeegee (C); aperte o parafuso do encaixe após o ajuste.

3. Verifique se a lâmina frontal do squeegee (C) e a lâmina traseira do squeegee (D) está intacta e

se existem beiras e rachas partidas. Se necessário, substitua de acordo com os seguintes passos. Verifique se a beira frontal da lâmina traseira do squeegee (J) está desgastada. Se for o caso,MANUAL DO UTILIZADOR

PORTUGUÊS pode ser instalada ao contrário (a lâmina superior tem de estar intacta). Se a beira superior também estiver desgastada, substitua através dos passos abaixo:

Solte o clipe (G) para deixar que a lâmina de pressão se separe do encaixe (M), retire a barra do clipe (K), e substitua ou gire a lâmina traseira do squeegee (D) ao contrário. Reinstale a lâmina traseira do squeegee em ordem contrária.

Desaparafuse o encaixe (I) para retirar a barra do clipe frontal (L), e substitua o squeegee frontal (C). Reinstale a lâmina frontal do squeegee em ordem contrária. Após substituir a lamina do squeegee (ou instalar ao contrário), ajuste o nível das lâminas frontal e traseira do squeegee seguindo os passos acima.

4. Conecte o tubo de vácuo (11) ao squeegee.

5. Instale o squeegee e utilize o botão (16) para o apertar, e conecte o tubo de vácuo ao squeegee.

6. Se necessário, ajuste o squeegee através do volante de ajuste (20) (refira aos processos para

Quando limpar o suporte da escova/almofada, recomendamos que utilize luvas protectoras uma vez que poderá conter fragmentos afiados.

1. Seguindo os passos das secções anteriores, retire o suporte da escova/almofada.

2. Limpe o suporte da escova/almofada com água e detergente.

3. Verifique a condição de perfeição e desgaste dos pelos da escova e, se necessário, substitua a

4. Verifique a condição de desgaste do suporte de almofada e, se necessário, substitua o suporte..

2. Pressione o interruptor de energia (41) para a posição “O” para desligar a máquina.

3. Abra a tampa do tanque de recuperação (A, Figura 16), e retire o dispositivo de flutuação (36)

do tanque de recuperação.

4. Utilize água pura para limpar a tampa (A), o tanque de recuperação (B e C), e o encaixe de

suporte do filtro de flutuação (E). Drene toda a água do tanque através do tubo de recuperação (15).

5. Se necessário, seguindo os símbolos “Abrir” e “Fechar” como mostrado na Figura 16, abra a

tampa inferior (F) do filtro de flutuação e limpe o objecto flutuante (D), o encaixe de suporte de filtro de flutuação (E), e a esponja do filtro (I). Após a limpeza, fixe o objecto de flutuação ao encaixe de suporte de filtro de flutuação (E), e alinhe a ranhura (L) da tampa inferior (F) do filtro de flutuação com a ranhura (L) encaixe de suporte de filtro de flutuação (E). Aperte bem a tampa inferior (F) do filtro de flutuação, e fixe a esponja do filtro (I) no encaixe de suporte de filtro de flutuação (E), e de seguida no tubo de vácuo (M).MANUAL DO UTILIZADOR

6. Verifique a solidez do anel de selagem (G) da tampa do tanque de água.

NOTA A fita de selagem (G) do tanque de água faz com que o mesmo crie vácuo. Deve ser completamente selado para poder sugar efectivamente a água de desperdícios do chão. Se necessário, a fita de selagem do tanque de água (G) pode ser retirada da ranhura (H) e substituída. Quando montar uma fita de selagem para o tanque de água, como mostrado na Figura 16 abaixo, instale o conector na secção do meio da parte traseira.

7. Verifique se a superfície receptora da fita de selagem (G) está intacta e sela adequadamente.

8. Feche a tampa do tanque de recuperação (A).

LIMPEZA DO FILTRO DE SOLUÇÃO

1. Drene toda a água do tanque de solução como introduzido nas secções relacionadas.

2. Mova a máquina para um local plano e suave.

3. Pressione o interruptor de energia (41) para a posição “O” para desligar a máquina.

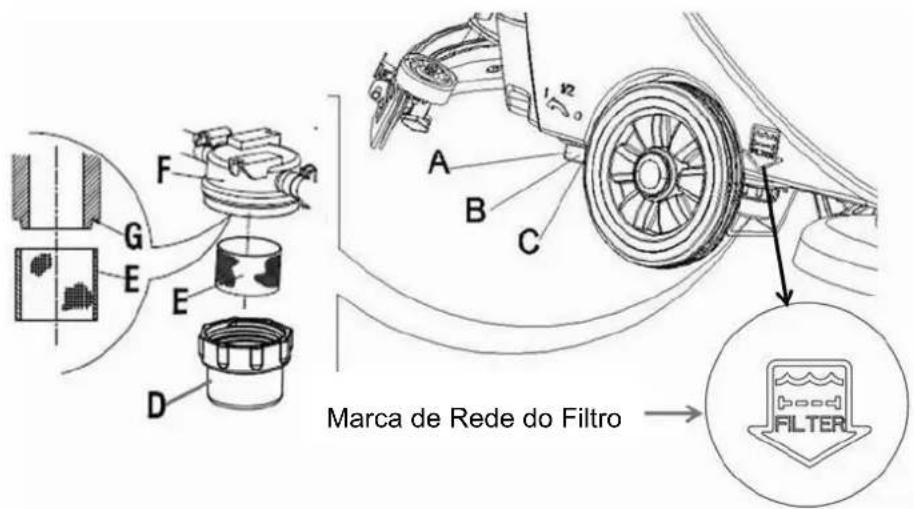

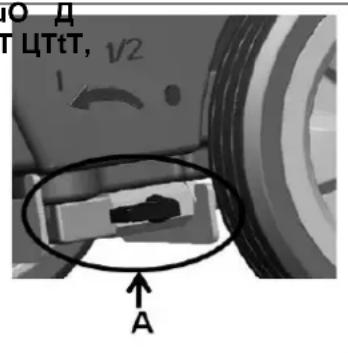

4. Desligue a válvula de bola de drenagem (A, Figura 17) (localizada no fundo da máquina, atrás

das rodas). Posição B: válvula de bola aberta; Posição C: válvula de bola fechada.

5. Retire a tampa transparente (D), e retire o filtro (E), e instale-os na caixa de filtro (F) após a

NOTA O filtro (E) deve ser instalado correctamente na posição de projecção (G).

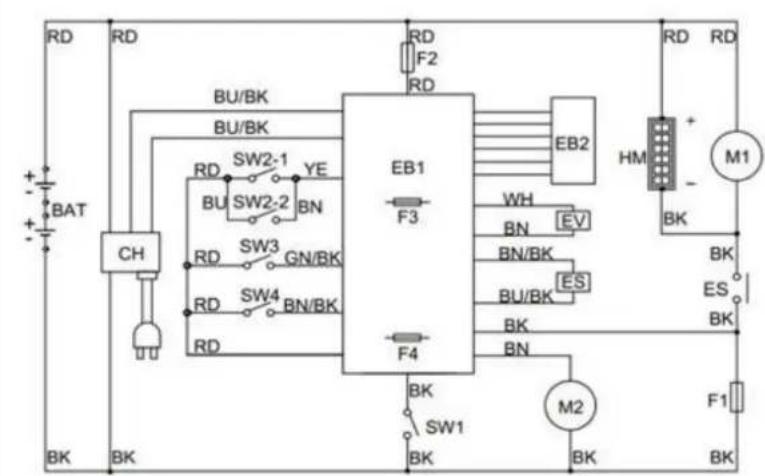

Fusível do motor da escova

Fusível do motor do vácuo

Fusível do quadro de circuíto de controlo

Fusível da válvula solenóide

RD = vermelho BN = Castanho BU/BK = Azul/Preto BU = Azul YE = Amarelo GN/BK= Verde/Preto BK = Preto WH = Branco BN/BK= Castanho/Preto Marca de Rede do FiltroMANUAL DO UTILIZADOR

RESOLUÇÃO DE PROBLEMAS

Avaria Causas Prováveis Soluções Máquina não funciona: Luz indicadora não ligada Conector da bateria (9) não ligado Conecte o contector da bateria Bateria gasta Carregue a bateria Luz de aviso (39 e 40) a piscar Motor de escova sobrecarregado Mude para uma escova suave para se adaptar ao chão a ser limpo Outras substâncias obstroem a rotação da escova Limpe a escova Escova não funciona Fusível de escova desligado Reiniciar Cinto a escorregar Inspeccione o cinto, ajuste o tambor de tensão Motor de vácuo não funciona Fusível de vácuo desligado Reiniciar Vácuo inadequado Tanque de água de desperdício cheio Drene o tanque de água Tubo de vácuo para desperdícios e squeegee mal conectados Conecte o tubo de vácuo para lixo e squeegee Filtro de flutuação ou entrada bloqueados Limpe o filtro de flutuação, verifique a bola de flutuação Sujidade no squeegee ou lamina do squeegee desgastada ou danificada Limpe e inspeccione o squeegee Tampa do tanque de recuperação não está ligada, ou a fita de selagem do tanque de água está danificada Repare a tampa, ou substitua a fita de selagem do tanque de água Fornecimento de água pura para a escova inadequada Filtro sujo Limpe o filtro Squeegee deixa marcas Sujidade como fragmentos debaixo da lâmina do squeegee Remova os fragmentos Lâmina do squeegee desgastada, partida, frágil Substitua a lâmina do squeegee Equilíbrio do squeegee não ajustado Ajuste o equilíbrio

NOTA Se a máquina estiver instalada com o carregador on-board opcional, e quando o mesmo estiver com defeito, a máquina não pode ser operada. Se o carregador on-board estiver com defeito, contacte o centro de manutenção autorizado. Para mais informação, refira ao manual de manutenção (disponível em qualquer centro de manutenção da VIPER)

ELIMINAÇÃO DA MÁQUIA

Utilize uma máquina de destruição qualificada para destruir esta máquina. Antes de destruir esta máquina, retire e segregue os seguintes materiais os quais, segundo as leis e regulamentos relacionados, devem ser processados correctamente.
