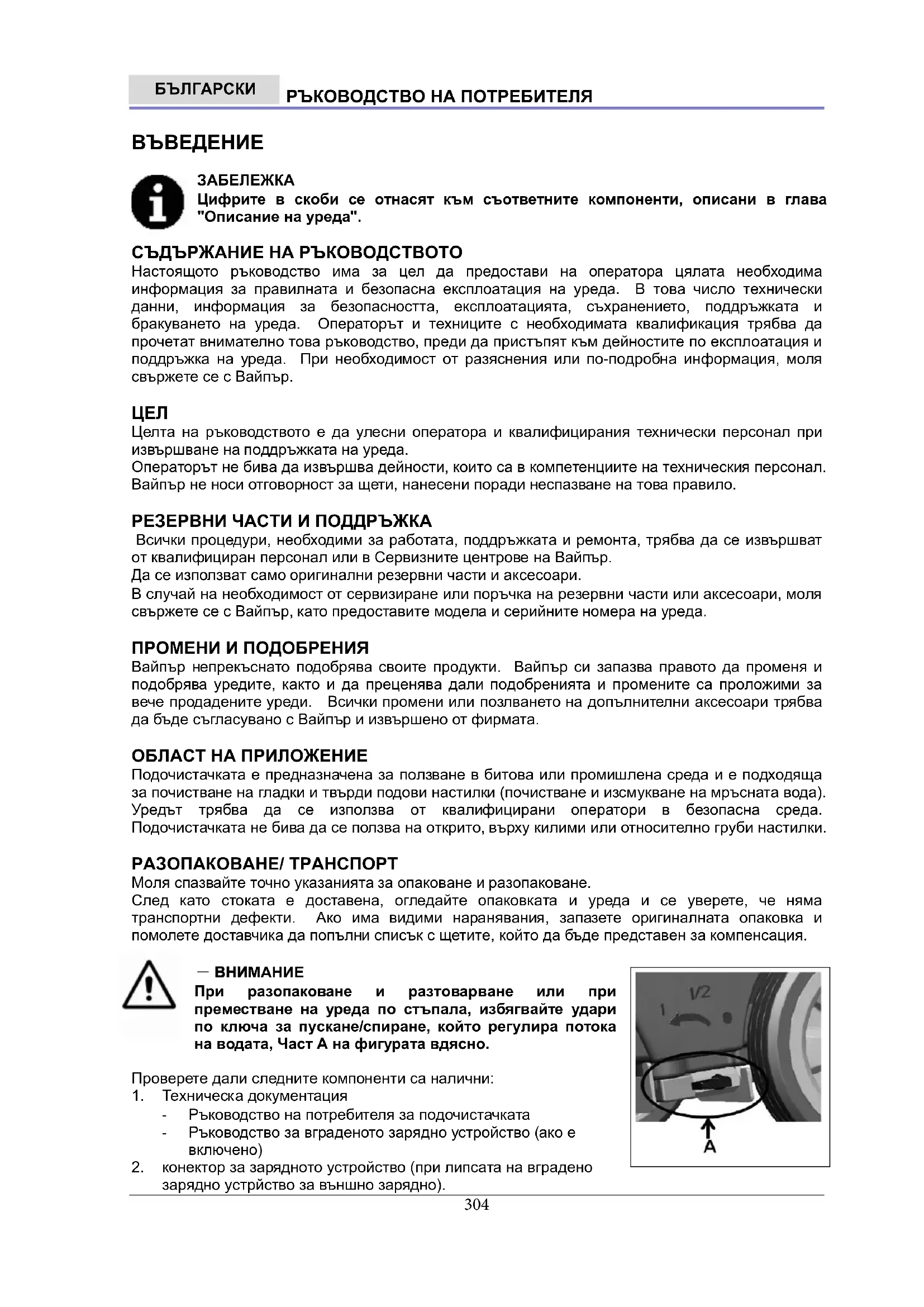

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS510B Viper

Цифрите в скоби се отнасят към съответните компоненти, описани в глава "Описание на уреда". СЪДЪРЖАНИЕ НА РЪКОВОДСТВОТО Настоящото ръководство има за цел да предостави на оператора цялата необходима информация за правилната и безопасна експлоатация на уреда. В това число технически данни, информация за безопасността, експлоатацията, съхранението, поддръжката и бракуването на уреда. Операторът и техниците с необходимата квалификация трябва да прочетат внимателно това ръководство, преди да пристъпят към дейностите по експлоатация и поддръжка на уреда. При необходимост от разяснения или по-подробна информация, моля свържете се с Вайпър.

Целта на ръководството е да улесни оператора и квалифицирания технически персонал при извършване на поддръжката на уреда. Операторът не бива да извършва дейности, които са в компетенциите на техническия персонал. Вайпър не носи отговорност за щети, нанесени поради неспазване на това правило. РЕЗЕРВНИ ЧАСТИ И ПОДДРЪЖКА Всички процедури, необходими за работата, поддръжката и ремонта, трябва да се извършват от квалифициран персонал или в Сервизните центрове на Вайпър. Да се използват само оригинални резервни части и аксесоари. В случай на необходимост от сервизиране или поръчка на резервни части или аксесоари, моля свържете се с Вайпър, като предоставите модела и серийните номера на уреда. ПРОМЕНИ И ПОДОБРЕНИЯ Вайпър непрекъснато подобрява своите продукти. Вайпър си запазва правото да променя и подобрява уредите, както и да преценява дали подобренията и промените са проложими за вече продадените уреди. Всички промени или позлването на допълнителни аксесоари трябва да бъде съгласувано с Вайпър и извършено от фирмата. ОБЛАСТ НА ПРИЛОЖЕНИЕ Подочистачката е предназначена за ползване в битова или промишлена среда и е подходяща за почистване на гладки и твърди подови настилки (почистване и изсмукване на мръсната вода). Уредът трябва да се използва от квалифицирани оператори в безопасна среда. Подочистачката не бива да се ползва на открито, върху килими или относително груби настилки. РАЗОПАКОВАНЕ/ ТРАНСПОРТ Моля спазвайте точно указанията за опаковане и разопаковане. След като стоката е доставена, огледайте опаковката и уреда и се уверете, че няма транспортни дефекти. Ако има видими наранявания, запазете оригиналната опаковка и помолете доставчика да попълни списък с щетите, който да бъде представен за компенсация.

При разопаковане и разтоварване или при преместване на уреда по стъпала, избягвайте удари по ключа за пускане/спиране, който регулира потока на водата, Част А на фигурата вдясно. Проверете дали следните компоненти са налични:

1. Техническа документация

- Ръководство на потребителя за подочистачката - Ръководство за вграденото зарядно устройство (ако е

2. конектор за зарядното устройство (при липсата на вградено

зарядно устрйство за външно зарядно).305

ОБЩИ НАСОКИ ЗА БЕЗОПАСНОСТ Следните предупреждения и забележки имат за цел да предотвратят възможни щети (за персонала и за уреда).

Уредът може да се използва само под насоките на това ръководство. Да се използват само аксесоари, одобрени от Вайпър.

Уредът трябва да се експлоатира само от надлежно обучен или упълномощен персонал. Да не се използва от деца или неподготвени хора.

При нормална работа в възможно батериите да отделят запалим газ. Акумулаторът трябва да се държи далеч от излъчващи, осветителни и горещи тела, както и от искри. Уверете се, че по време на работа уредът се намира в проветриво помещение и е далеч от открити пламъци. Не пушете в близост до уреда, докато акумулаторът се зарежда.

Извадете акумулатора преди да извършвате каквито и да било ремонтни дейности или

Преди да ползвате вграденото зарядно устройство, уверете се, че обозначените на лепенкста със серийния номер стойности за напрежение и честота отговарят на тези на

Не носете бижута, когато работите с електрическите компоненти. Вземете всички необходими мерки, така че да избегнете косата, бижутата или дрехите ви да бъдат захванати от движещите части на уреда.

Не използвайте уреда в особено замърсени помещения. Не мийте уреда директно с вода. Предотвратявайте контакта с корозивни течности.

Работната температура и температурата на сухранение трябва да бъде в интервала 0 -

Влажността на въздуха трябва да варира между 30% - 105%.

Не използвайте уреда при повърхности с наклон по-голям от 2%.

В случай на пожар, моля използвайте сухи пожарогасители. Не използвайте течни пожарогасители.

Обърнете специално внимание при транспортиране на уреда в случаите, когато температурата е под нулата. Водата в резервоарите и маркучите може да замръзне и да причини сериозни повреди.

Четките и подложките, предоставени с уреда са описани в Ръководството на потребителя. Използването на друг вид четки или подложки може да навреди на безопасността.

При поява на дефект, моля уверете се, че причината не е в липсата на поддръжка. Ако е причинен от други фактори, моля потърсете съдействие от упълномощен персона или Сервизен център.

Ако е необходима подмяна на части, поръчвайте оригинални резервни части от упълномощени дистрибутори или представители.

За да гарантирате безопасната и правилна работа на уреда, осигурете извършването на планово техническо обслужване от упълномощен персонал или Сервизен център в съответствие с програмите за поддръжка в съответните раздели на ръководството.

Уредът трябва да бъде бракуван правилно поради наличието на отровни и опасни вещества (акумулатори и т.н), като те трябва да бъдат изхвърлени в специални депа според съответните закони и актове (виж раздел Бракуване на уреда).306

ТЕХНИЧЕСКИ ДАННИ Модел AS430B AS510B Височина на уреда 980mm Вместимост на контейнера за разтвор 40 l Вместимост на резервоара за мръсна вода 40 l Диаметър на задвижващите колела 200mm Диаметър на водещите колела 76mm Мощност на мотора на прахосмукачката 350w Максимален наклон

(2×12V) 24V 105Ah AGM Размер на отделението за акумулатора (W x L x H) 340 x 330 x 260mm(Max) Смукателна сила 1200 mm H

Максимален обхват на почистване 430mm 510mm Широчина на гумения накрайник 730mm 790mm Максимална дължина 1060mm 1100mm Широчина без гумения накрайник 480mm 540mm Диаметър на четката 430mm 510mm Тегло с акумулатора и празни резервоари 112kg 128kg Бруто тегло на готовия за експлоатация уред 152kg 168kg Мощност на мотора на четката 550W 560W Скорост на четката 150rpm Максимално налягане на четката/накрайника с

2. Кормилен лост 21. Задна носеща рамка на гумения накрайник

3. Панел за управление 22. Предна носеща рамка на гумения накрайник

4. Табелка със серийния номер/технически данни

/ Удостоверение за съответствие

23. Поставка за чаши

5. Капак за наблюдение 24. Дръжка на капака на резервоара за мръсна вода

6. Държач за кабела (*) 25. Капак на резервоара за мръсна вода

7. Светлинен индикатор за заряда на батерията 26. Корпус на резервоара

8. Ключ за възстановяване на настройките 27. Капак за притока на вода

11. Смукателна тръба за отпадъци 30. Мотор на прахосмукачката

12. Кабел за теглене на гумения накрайник 31. Мотор на четката

13. Предпазен капак на конектора на бетерията 32. колело 8”

14. Лост за повдигане на гумения накрайник 33. Акумулатор

15. Маркуч за източване 34. Смукателна тръба

16. Бутон за гумения накрайник 35. Зарядно устройство (*)

17. Щипка за гумения накрайник 36. Филтър на подплавъка

18. Чистачки на гумения накрайник 37. Тръба за нивото на водата (показва количеството

вода в Контейнера за разтвора)

19. Носеща рамка на гумения накрайник

(*) приложимо само за уреди с вградено зарядно устройство (по избор)307

38. Светлинен индикатор за заряд на батерията (зелен в заредено състояние)

39. Светлинен индикатор за изтощена батерия (червен)

40. Светлинен индикатор за изтощена батерия (червен)

41. Бутон за включване

42. Бутон за прахосмукачката

43. Таймер (по избор, използва се за да засече време на работа на четката)

44. Бутон на електромагнитната клапа за управление на впръскването на вода

1. Когато зареждането започне, червеният светлинен индикатор

на зарядното (45) премигва няколко пъти, след което започва да свети постоянно - това е първата фаза на зареждането.

2. След известно време червеният светлинен индикатор (45)

изгасва. Светва жълт светлинен индикатор (46), който обозначава началото на втората фаза.

3. След около 10 часа, жълтият индикатор (46) изгасва и

светва зелен индикатор (47) - това означава, че батерията е пълна и зареждането е приключило.

1) Ако по време на зареждане жълтият индикатор премигне: батерията не е

съвместима със зарядното или не е свързана правилно, възможно е и да се е получило късо съединение на изходния терминал.

2) Ако червеният индикатор премигва: има късо съединение в зарядното. (За

повече информация, проверете съответните раздели в инструкциите за зарядното устройство). РЪКОВОДСТВО ЗА УПОТРЕБА ПРЕДУПРЕЖДЕНИЕ Върху някои части на уреда са поставени указателни табели:

Операторът трябва да обърне специално внимание на символите на тези табели, докато чете ръководството. В никакъв случай не закривайте табелите. Ако те са повредени, подменете ги незабавно. МОНТАЖ И НАСТРОЙКА НА АКУМУЛАТОРА НА НОВ УРЕД ПРЕДУПРЕЖДЕНИЕ Ако акумулаторът е монтиран или свързан неправилно, електрическите компоненти на уреда могат да претърпят сериозна повреда. Акумулаторът да се инсталира само от квалифициран персонал. Настройте електронното табло на функциите, в зависимост от вида намонтираните акумулатори (ОЛОВНИ

Огледайте акумулатора за повреди, преди да го монтирате. Изключете конектора на батерията от вграденото зарядно устройство. Внимавайте да не докоснете акумулатора. Уредът се захранва от 2 акумулатора на 12V. Свържете ги, както е показано на Фигура 4 отдясно. Уредът се предоставя с някой от следните модели: a) Акумулатори (ОЛОВНИ или ГЕЛ/АГМ) са монтирани и готови

1. Проверете акумулатора. Включете акумулатора към уреда

включване (41) надолу Ако зеленият индикатор светне, това означава, че батерията е годна Фигура 4 Фигура 3РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ

Ако светне жълтият индикатор, батерията трябва да бъде заредена. (Моля проверете раздела за Поддръжка и съответните процедури). b) Без акумулаторите

1. Купете съвместим акумулатор (проверете раздела с Тхенически параметри). За избора на

акумулатори и монтажа им се обърнете към квалифицирани продавачи на акумулатори.

2. Настройте акумулатора и вграденото зарядно (ако е налично) според вида акумулатори

(ОЛОВНИ или ГЕЛ/АГМ) . Също така прочетете следния параграф за начина на поставяне на акумулаторите.

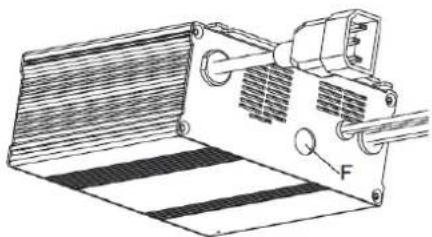

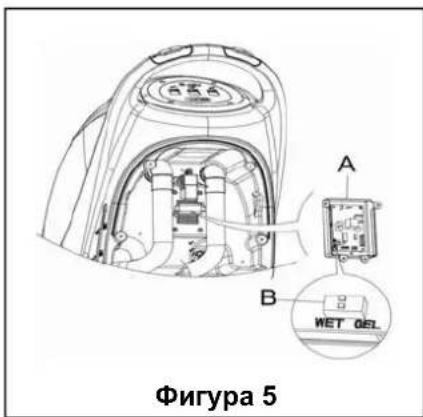

Настройване на зарядното устройство на акумулатора (само за вградено зарядно устройство, ако е инсталирано) Зарядно устройство на акумулатора Зарядното устройство на акумулатора е разположено в задния капак и е свързано директно към акумулаторите. Зарядното устройство се контролира от микропроцесор и използва различни криви на зареждане, за оптимална производителност за различните видове акумулатори.

1. Свалете задните капаци (капак на

управлението), описани на страница 309.

2. Разкачете кабелния съединител (D), водещ

3. Разкачете двете клеми на проводника (E),

водещ към панела за управление.

4. Свалете 4-те винта (B), които закрепват

монтажните планки (C) на капака и свалете зарядното устройство (A). Тип на акумулатора DIP превключватели (SPE) Функционирането на зарядното устройство се контролира от 4 dip превключвателя (2 двойки), разположени отвътре на задния капак. Втората двойка превключватели никога не трябва да се докосват, освен ако заря дното устройство е било сменено и положението им трябва да бъде потвърдено, задайте напрежението на акумулатора (24V) и максималния ампераж (9A) и то винаги трябва да е в изключено положение. Първите 2 превключвателя са достъпни през пластмасова тапа, без да се отваря зарядното устройство. Тези превключватели задават типа крива на зареждане, използван за всеки тип акумулатор. Типът на кривата означава начина и величината, при която токът и напрежението се прилагат на акумулатора по време на отделните му фази от цикъла на зареждане.

6. Изпълнете Стъпки 3,4 и 5 в обратен ред.

Поставяне на акумулаторите

7. Изключете конектора на батерията

8. Отворете капака на резервоара за мръсна вода (25) и проверете дали резервоарът е

празен. В противен случай го източете с помощта на маркуча за източване (15).

9. Отвийте бутона на гумения накрайник (16), свалете конектора, свързващ смукателната

тръба за отпадъци (11) и гумения накрайник, след което свалете гумения накрайник.

10. Развийте винтовете на капака на акумулатора (10) и свалете капака.

11. Отвийте конектора на кабела за теглене на гумения накрайник (12), свързващ скобата на

гумения накрайник (19) и закачете кабела нагоре.

12. Закачете маркуча за източване (15) и смукателната тръба за отпадъци (11) нагоре.

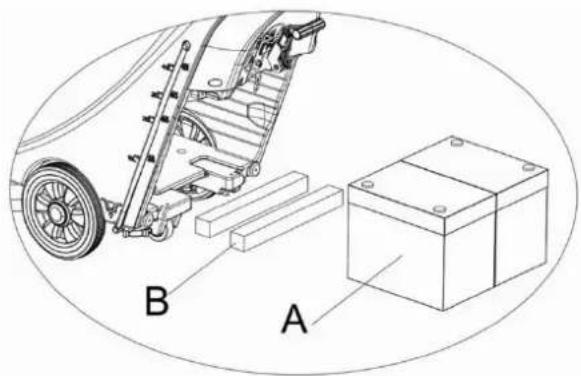

13. Според размера на акумулатора, натиснете фиксиращата планка на кутията на

акумулатора възможно най-навътре.

Размерите на акумулатора не трябва да надхвърлят. H x W x H: 330mm x 170mm x 260mm. Според различните размери на акумулаторите, изискванията за избор на фиксирани акумулатори са следните:

1) За акумулатори с дължина под 270mm, използвайте 2 части от фиксиращата

планка (B, Фигура 6) и ги поставете една до друга в отделението за акумулатора.

2) За акумулатори с дължина между 310mm и 270mm, използвайте 1 част от

фиксиращата планка (B, Фигура 6) и я поставете в отделението за акумулатора.

3) За акумулатор с дължина между 330mm -310mm, фиксираща планка не е нужна.

е на LED индикатора (Фигура

ВОДОНАЛИВНИ ЕЛЕМЕНТИ LED индикатор 1, LED индикатор 2 мига два пъти ВКЛ. ИЗКЛ. Discover AGM акумулатори LED инди катор 3, LED индикатор 4 мига два пъти

Л/AGM акумулатори с изключение на Discover LED индикатор 3 мига два пъти Настройка по подразбиране: ГЕЛ/AGM ФИГУРА А312

14. Монтирайте акумулаторите с предназначените за целта инструменти (A, Фигура 7). След

като батерията е монтирана, отстранете специалните инструменти и поставете фиксиращата скоба (B, Фигура 7).

15. Включете конектора на акумулатора (C, Фигура 7) през отвора на капака на отделението за

акумулаторите, пъхнете маркуча за източване през десния отвор на капака на отделението за акумулаторите, фиксирайте капака с 4 винта, след което монтирайте кабела за теглене на гумения накрайник, маркуча за източване и самия гумен накрайник, в този ред. Зареждане на акумулатора

16. Заредете акумулаторите (виж. процедурата в глава “Поддръжка”).

Според вида на настилката машината може да бъде оборудвана с четка (Фигура 8, A) накрайник с подложка (Фигура 8, B и C).

При монтиране или демонтиране на четката/ накрайника на подложката най- напред проверете дали всички ключове са в изключени положение и вдигнете гумения накрайник от пода. Едва след това можете да работите с четката или накрайника с подложката. Освен това носете защитни ръкавици, за да предотвратите порязвания.313

1. (Важи само за модели AS430B и AS510B): уверете се, че ключът (41) е в положение (O) .

2. Натиснете кормилния лост (2) надолу, за да повдигнете корпуса на резервоара (26).

3. Поставете четката (A) или накрайника с подложката (B – C) под кожуха.

4. Използвайте кормилния лост (2), за да свалите корпуса на резервоара (26), които да се

доближи до четката/ накрайника на подложката.

5. За да монтирате четката/ накрайника на подложката

автоматично, завъртете бутона за включване (41) в положение “I” и натиснете предпазителя (1) надолу. Внимателно бутнете уреда напред, така че ролката от долната страна на корпуса на резервоара да се изравни с четката/ накрайника на подложката, които да монтирате. Отпуснете предпазителя. Ако е необходимо, повторете процедурата.

6. Ако Стъпка 5 ви затруднява, използвайте ръчния метод,

като следите стрелките (D), за да монтирате четката/ накрайника на подложката (както в показано на Фигура 8).

7. За да демонтирате четката/ накрайника на подложката

автоматично, завъртете бутона за включване (41) в положение “O”. Задръжте кормилния лост и настиснете уреда надолу, докато водещото колело докосне пода, а четката/ накрайника на подложката увисне във въздуха. Завъртете бутона за включване (41) в положение “I” и нетиснете предпазителя надолу, като позволите четката или накрайника на подложката, докато слезе до долу.

8. Ако Стъпка 7 ви затруднява, използвайте ръчния метод, като завъртите четката/ накрайника

на подложката в посока обратна на нормалната посока на въртене. След това можете да я демонтирате. (както е показано на Фигура 8). БАЛАНСИРАНЕ НА ГУМЕНИЯ НАКРАЙНИК

9. Монтирайте гумения накрайник и го стегнете добре на дръжката. Включете смукателната

тръба за отпадъците към гумения накрайник.

10. Настройте гумения накрайник посредством лоста за регулуране (А) (виж Фигура 9).

1) Ако средната част на задната гумена лента, част В, е на разстояние от пода или

притискателната сила е относително слаба, завъртете лоста в посока обратна на часовниковата стрелка докато лентата докосне пода по цялата си дължина. Предната гумена лента трябва едва да докосва пода.

2) Ако двата края на гумената лента, части C и D, е на разстояние от пода или

притискателната сила е относително слаба, завъртете лоста в посока на часовниковата стрелка докато лентата прилепне към пода по цялата си дължина. Предната гумена лента трябва едва да докосва пода.

Фигура 9 Пълнене на контейнера с разтвора

Използвайте само незапалими препарати, които не образуват обилна пяна. Препаратите трябва да са подходящи за използване за подочистачки. Фигура 8314

11. Отворете капака на отвора за водата (27) и налейте вода в контейнера за разтвора. Не

препълвайте контейнера. Достатъчно е да напълните до ръба на филтъра или до отвора за водата. Съобразявайте химическите свойства на препарарите при приготване на разтвора. Имайте предвид, че температурата на водата не бива да надвишава 40

трябва да се извърши при условие, че бутона за включване (41) е в положение “O” .

12. Потокът на водата може да се регулира посредством сферичен кран (A, Фигура 10) според

количеството вода, необходимо за почистване на подовата настилка. СТАРТИРАНЕ И СПИРАНЕ НА ПОДОЧИСТАЧКАТА

1. Изпълнете стъпките, както е указано по-горе.

2. Натиснете бутона за включване (41) в положение “I” .

3. Използвайте лоста, за да свалите надолу гумения накрайник

4. Натиснете ключа за смукателната помпа (42) в положение

5. Натиснете ключа за регулиране на водния поток (44) в

положение “I” . (Използвайте едновременно и с предпазителя (1), за да регулирате магнитния клапан.)

6. Задръжте предпазителя (1) и бутнете уреда напред.

Четката (29) започва да се върти и уредът започва да почиства.

КОНСУЛТАЦИЯ: Начин за придвижване на подочистачката Едно от предимствата на уреда е наличието на два предпазителя от двете страни на кормилния лост. Всеки от тях независимо контролира движението на четката. По време на работа това улеснява експлоатацията на уреда. Опитът показва, че методът за придвижване на уреда, показан на Фигура 11, е по-удобен. Разположението на ръцете е по-естествено, което намалява умората. Препоръчително е операторите да придвижват уреда по този начин.

7. След като почистването е приключило, най-напред

демонтирайте четката/ накрайника на подложката (проверете стъпките в раздел "Монтаж и демонтаж на четката/накрайника на подложката")

8. Отпуснете предпазителя (1), за да изключите четката/

накрайника на подложката и магнитния клапан.

9. Натиснете ключа на смукателната помпа (42) в положение “O”.

Смукателната помпа ще се спре след 5 секунди.

10. Натиснете ключа за регулиране на водния поток (44) в положение

“O” , за да спрете напълно магнитния клапан.

11. Натиснете бутона за включване (41) в положение “O”.

12. Използвайте лоста (14), за да повдигнете гумения накрайник.

13. Хванете кормилния лост (2) и леко наклонете уреда назад,

докато водещото колело (В) докосне пода. Виж Фигура 12

1. Стартирайте уреда според описанието по-горе.

2. Задръжте предпазителя (1) (както е показано на Фигура 11), придвижете уреда напред и

започнете почистването.

3. Ако е необходимо, изключете уреда и регулирайте лоста на гумения накрайник.

(Проверете стъпките за балансиране на гумения накрайник)

4. Ако е необходимо, изключете уреда и регулирайте водния поток посредством сферичен

кран. (Проверете стъпките за регулиране на водния поток.)

За да предотвратите наранявания на подовата настилка, изключвайте от бутона (41), когато оставяте уреда на едно място. Разреждане на акумулатора по време на работа

5. Зарядът на батерията е достатъчен за нормалното функциониране на уреда, само ако

зелената предупредителна светлина (38) свети постоянно.

Когато и четирите зелени светлини (38) светят, това означава, че акумулаторът е напълно зареден. Когато свети само последната зелена светлина (38) и започва да мига, това означава, че акумулаторът трябва да се зареди. В противен случай уредът ще се изключи автоматично след няколко минути. Когато и последната зелена светлина (38) угасне и червената светлина (39 и 40) започне да мина, уредът ще се изключи автоматично след няколко минути. (Проверете стъпките в раздел "Поддръжка").

Не използвайте уреда при недостатъчен заряд на акумулатора, за да не се повреди акумулаторът и да се съкрати полезният му живот. ИЗТОЧВАНЕ НА РЕЗЕРВОАРИТЕ Когато резервоарът за мръсна вода е пълен, поплавъкът на блокиращата тапа (36) ще блокира смукателната помпа. Внезапното усилване на шума от смукателната помпа сигнализира за претоварването на помпата и резервоарът за мръсна вода трябва незабавно да се източи.

Ако смукателната помпа се изключи внезапно (например при рязкото преместване на уреда, което активира блокиращата тапа), изпълнете следните стъпки с цел подновяване на работата: натиснете бутона за включване (41 и 42), за да спрете захранването и смукателната помоа и отворете капака на резервоара за мръсна вода (25), за да проверите дали поплавъка и филтъра са се върнали на повърхността. Затворете капака на резервоара за мръсна вода (25), и натиснете бутона за включване (41 и 42), за да включите захранването и смукателната помпа. Когато резервоарът се напълни с мръсна вода, следвайте инструкциите, за да го източите. Източване на резервоара за мръсна вода

3. Закарайте машината в определеното за изливане на

отработената вода място.

4. Хванете кормилния лост (2) и леко наклонете уреда назад,

докато водещото колело (В) докосне пода. (За фиксиране на уреда, проверете процедурата, описана в раздела "Изключване на уреда".)

5. Извадете маркуча за източване от фиксиращара скона,

огънете горната част на маркуча (както е показано в A, Фигура 13), и отворете тапата на маркуча, наведете го до сифона и източете водата. Ако предпочитате, директно поставете маркуча възможно най-ниско до земята и обърнете отвора за водата надолу (както е показано в B, Фигура 13), след това отворете тапата за източване и изпразнете резервоара. След като източите напълно, изплакнете резервоара с чиста вода.

При източване на отпадната вода, смукателната тръба за отпадъците трябва да бъде прегъната или поставена ниско (както е показано на Фигура 12 А или В), след това отворете тапата на смукателната тръба, за да изтече мръсната вода. Не обръщайте отвора на смукателната тръба за отпадъците нагоре, за да тече водата вертикално. Целта е да се избегне разливането на мръсна вода. Източване на контейнера за разтвора

6. Изпълнете Стъпки от 1 до 4.

7. Както е посочено на Фигура 14, отворете капака на

контейнера за разтвора (А) обратно на часовниковата стрелка в посока C, и източете контейнера. Изплакнете контейнера с чиста вода. След това затегнете капака на контейнера за разтвора (А) по посока на часовниковата стрелка в посока В. СЛЕД УПОТРЕБА НА УРЕДА След приключване на работа и преди да приберете уреда, изпълнете следните стъпки:

1. Следвайте процедурата, описана в предходния раздел,

относно монтажа/ демонтажа на четката/ накрайника на подложката.

2. Следвайте процедурите, описани е съответните раздели,

източете напълно и двата резервоара.

3. Изпълнете процедурите по ежедневната поддръжка (виж глава "Поддръжка").

4. Приберете уреда, включително четката/ накрайника на подложката и гумения накрайник, на

сухо и чисто място. Гуменият накрайник трябва да бъде вдигнат и демонтиран. ПРОДЪЛЖИТЕЛЕН ПЕРИОД НА БЕЗДЕЙСТВИЕ Ако уредът няма да се ползва повече от 30 дни, направете следното:

1. Изпълнете процедурите, показани в раздела “След използване на машината”.

2. Изключете конектора на акумулатора (9).

3. За да не повредите акумулатора, ако уредът няма да се позлва за повече от 3 месеца,

зареждайте акумулатора на всеки 3 месеца. ПЪРВИ ПЕРИОД НА УПОТРЕБА След първите 9 часа на употреба, проверете всички части, както и дали свързващите елементи са добре затегнати; освентова проверете дали видимите части са цели и има ли течове. ПОДДРЪЖКА И ОБСЛУЖВАНЕ Продължителността на живот и нейната безопасна работа зависят от правилната и редовна

Таблицата по-долу предоставя график на интервалите по поддръжката. Показаните интервали могат да варират в зависимост от конкретните условия на работа. Те трябва да се определят от човека, който е ангажиран с поддръжката. ПРЕДУПРЕЖДЕНИЕ! Процедурите трябва да се извършват при изключена машина и разкачен акумулатор. Също така, внимателно прочетете инструкциите в глава “Безопасност” преди да извършитекаквато и да е процедура по поддръжката /

Всички процедури по поддръжката, били те по график или извънредни, трябва да се извършват от квалифициран персонал или от упълномощен сервизен център.

Това ръководство описва само най-лесните и най-често прилагани процедури по поддръжката. За другите процедури по поддръжката, показани в Таблицата с график за поддръжка, направете справка в инструкциитеза сервизно обслужване, които са достъпни във всеки сервизен център. ТАБЛИЦАТА С ГРАФИКА ЗА ПОДДРЪЖКА

Зареждане на акумулатора Почистване на гумения накрайник Почистване на четката/ накрайника на

Почистване на резервоарите и филтъра на поплавъка, проверка на гарнитурите на резервоарите Проверка и смяна на лентата на гумения

Почистване на филтъра на разтвора Почистване на филтъра на смукателната

Проверка на нивото на течността в акумулатора (ОЛОВЕН) Проверка за натягането на винтовете и

Проверка и смяна на карбонотвата четка на мотора на четката/ накрайника на

Проверка и смяна на карбоновата четка на смукателната помпа

(1) Трябва да се извърши след първите 9 работни часа. (2) Тази процедура по поддръжката трябва да се направи от официален сервизен център на

Заредете акумулатора, койато светне червената или жълтата светлина или в края на всеки работен цикъл.

Поддържането на пълен заряд в акумулаторите удължава живота им.

Когато акумулаторите са паднали, заредете ги възможно най-скоро, тъй като това състояние скъсява живота им. Проверявайте заряда на акумулаторите поне веднъж седмично.

Ако уредът не е оборудван с вградено зарядно устройство, изберете подходящо външно зарядно, за да зареждате акумулаторите. ПРЕДУПРЕЖДЕНИЕ! Бъдете особено вним ателни, когато зареждате акумулаторите, защото може да има течове. Акумулаторната течност е корозивна. Ако киселината влезе в контакт с кожата или очите ви,изплакнете обилно с вода и потърсете лекар.318

1. Отворете капака на резервоара за мръсна вода (25) и провеете дали резервоарът е празен.

Ако не е празен, източете го посредством маркуча. (15).

2. Закарайте машината на определеното за зареждане на акумулатора място.

3. Натиснете бутона за включване (41) в положение “O”, за да изключите уреда.

Проверете нивото на електролитна течност в акумулатора. Ако е необходимо, долейте през капачетата.

Оставете всички капаци отворени.

Ако е необходимо, почистете горната част на акумулаторите.

5. Заредете акумулаторите, като следвате една от процедурите, в зависимост от наличието на

зарядно за акумулатора. Зареждане на акумулаторите с външно зарядно

6. Проверете дали зарядното е подходящо в Инструкциите за зарядно устройство на

акумулатора. Номиналното напрежение на зарядното е 24 V.

7. Извадете конектора на акумулатора и го свържете към външното зарядно за акумулатора, а

него - към електрическата мрежа.

8. След зареждането изключете зарядното от ел. мрежата и от конектора на акумулатора

Зареждане на акумулатора с вградено зарядно

9. Свалете гумената тапа в края на конектора на акумулатора.

10. Включете края на конектора на акумулатора към ел. мрежата (Обърнете внимание, че

входящото напрежение на вграденото зарядно е 220V – 240V, а изходящото напрежение от 24V и честотата отговарят на изискванията). Когато зарядното устройство е включено в електрическата мрежа, всички функции на машината автоматично сеизключват. Когато червената предупредителна светлина на вграденото устройство свети, това значи, че акумулаторът се зарежда.

11. Когато свети зелената предупредителна светлина (47), това означава, че зареждането е

12. Когато акумулаторът е зареден, изключете кабела от акумулатора и от захранването, и

поставете отново гумената тапа.

13. Изключете кабела на зарядното от захранването и навийте кабела на макарата (6).

Ако се нуждаете от повече информация за вграденото зарядно устройство (35), проверете в съответното ръководство. ПОЧИСТВАНЕ НА ГУМЕНИЯ НАКРАЙНИК

За запазване на оптимален ефект от почистването, гуменият накрайник трябва да е чист и лентите трябва да са в добро състояние, за да се получи добро подсушаване.

Препоръчително е да се носят защитни ръкавици при почистването на ракела, защото по нея можеда има остри предмети.

1. Поставете уреда на нивото на пода.

2. Натиснете бутона за включване (41) в положение “O”, за да изключите уреда.

3. Развийте фиксирания лост (16) на гумения накрайник; свалете конектора на смукателната

тръба за отпадъците от накрайника и го демонтирайте.

4. Използвайте повдигащия лост (14) за да повдигнете носещата рамка на гумения накрайник.

5. Почистете гумения накрайник (Фигура 15). Почистете добре отвора (А, Фигура 15) и

отстранете замърсяванията от смукателната тръба. Проверете дали предната (C) и задната чистачка (D) са в добро състояние - без разкъсвания и напуквания. Ако е необходимо, подменете ги (следвайки стъпките в следващия раздел).

6. Монтирайте гумения накрайник, следвайки стъпките в обратен ред.319

1. Почистете гумения накрайник, както е описано в предходния параграф (Фигура 15).

2. Проверете дали ръбовете (E, Фигура 15) на предната чистачка и ръбовете (F) на задната

чистачка (D) са на едно и също ниво по цялата си дължина. Ако не са подравнени, регулирайте височината им според описаната процедура.

Разхлабете обтегача (G), за а освободите задната чистачка (D) от пристягащата скоба (M) , за да регулирате позицията й. След това затворете обтегача отново.

Разхлабете винта на дръжката (I) , за да регулирате предната чистачка (C); след това отново затегнете винта.

3. Проверете дали предната (C) и задната чистачка (D) са в добро състояние - без

разкъсвания и напуквания. Ако е необходимо, подменете ги по един от следните начини. Проверете дали предният край на задната чистачка (J) е износен. Ако е износен, обърнете го наопаки (горните краища трябва да бъдат здрави). Ако другите краища също са износени, сменете лентата като следвате тази процедура:

Разхлабете обтегача (G), за а освободите притискателната чистачка от пристягащата скоба (M) , свалете придържащата лента (K), след което сменете ило обърнете задната чистачка (D) наопаки. Поставете чистачката в обратния ред на демонтажа.

Разхлабете винта на дръжката (I) и свалете предната придържаща лент(L), едва след това сменете предната чистачка (C). Поставете чистачката в обратния ред на демонтажа. След смяната (или обръщането) на острието регулирайте височината както е показано в предишните стъпки.

4. Свържете смукателната тръба (11) към гумения накрайник.

5. Монтирайте гумения накрайник и използвайте бутона (16), за да го затегнете. След това

свържете смукателната тръба.

Препоръчително е да се носят защитни ръкавици при почистването на четката/парцала, защото потях може да има остри остатъци

1. Свалете четката/ накрайника на подложката, както е описано в предните раздели.

2. Почистете четката/ накрайника на подложката с вода и почистващ препарат.

3. Проверете дали четката е повредени или износена; ако е необходимо я сменете.

4. Проверете дали накрайника на подложката е повреден или износен; ако е необходимо го

1. Закарайте машината в определеното за изливане на отработената вода място.

2. Натиснете бутона за включване (41) на позиция “O” и изключете уреда.

3. Отворете капака на резервоара за мръсна вода (A, Фигура 16) и свалете блокиращата тапа

4. Изплакнете капака на резервоара за мръсна вода (A), резервоара (B и C) и носещата рамка

на филтъра на поплавъка (E) с чиста вода. Източете водата от резервоара с помощта на източващата тръба (15).

5. Ако е необходимо, следвайте символите "Отворено" и "Затворено", както е показано на

Фигура 16, отворете долната тапа (F) на филтъра на поплавъка и почистете поплавъка (D), носещата рамка (E), и гъбата на филтъра (I). След почистването, фиксирайте поплавъка на носещата рамка (E), след което подравнете маркировката на отвора (L) на долната тапа (F) на филтъра на поплавъка с маркировката на отвора (L) на носещата рамка (E). Затегнете долната тапа (F) на филтъра на поплавъка и фиксирайте гъбата на филтъра (I) на носещата рамка (E), а след това и към смукателната тръба.

6. Проверете целостта на гарнитурата (G) на капака на резеровара.

Гарнитурата (G) създава вакуум в резервоара, който е необходим за всмукването на отработената вода. Трябва да е напълно уплътнен, за да създаде оптимален вакуум. Ако е необходимо гарнитурата на резервоара (G) може да се извади от отвора (H) и да се подмени. Когато сглобявате новотоуплътнение, както е показано на Фигура 16, поставете конектора в задната централна част.

7. Проверете дали работната повърхност на гарнитурата (G) е непокътната и отговаря на

8. Затворете капака (А).

1. Източете водата от контейнера за разтвора, както е описано в по-предните раздели.

2. Поставете машината на гледка и равна повърхност.

3. Натиснете бутона за включване (41) в положение “O”, за да изключите уреда.

4. Затворете сферичен кран (A, Фигура 17) (разположена от долната страна на уреда зад

колелата). сферичния кран е отворен в позиция В и е отворен в позиция C.321

5. Свалете прозрачния капак (D) и филтъра (E) и го сложете върху рамката (F) след

Филтърът (E) трябва да бъде монтиран правилно в позиция на проекция (G).

6. Отворете източващия сферичен кран (A).

Бушон на мотора на четката

Бушон на смукателния мотор

Бушон на електронното табло

Бушон на магнитния клапан

Смукателен мотор SW1 Бутон за включване SW2 Бутон на мотора на четката SW3 Бутон на смукателния мотор SW4 Бутон на магнитния клапан

ЦВЕТНИ КОДОВЕ RD=Червен BN=Кафяв BU/BK = Син/ Черен BU=Син YE=Жълт GN/BK = Зелен/ Чер

РАЗРЕШАВАНЕ НА ПРОБЛЕМИ Проблем Вероятна причина Решение Уредът не работи: Индикаторът не свети Конекторът на акумулатора (9) не е включен Включете конектора на акумулатора Акумулаторът е изтощен Заредете акумулатора Предупредителните светлини (39 и 40)

Моторът на четката е

Използвайте по-малко натоварващи четки и/или избягвайте работа при включен допълнителен натиск. Чужди тела пречат на въртенето на четките Почистете четката Четката не работи Задействане на предпазителя

Възстановяване Ремъкът се изхлузва Проверете ремъка, регулирайте обтягащата ролка Смукателният мотор

Задействане на предпазителя на прахосмукачката Възстановяване Недостатъчен вакуум Резервоарът за мръсна вода е

Източете резервоара Смукателната тръба за отпадъци и гуменият накрайник не са правилно монтирани Свържете смукателната тръба за отпадъци и гумения накрайник Филтърът на поплавъка или отворът са блокирани Проверете филтъра и поплавъка Гуменият накрайник или четките са износени или повредени Проверете и почистете гумения

Капакът на резервоара не е затворен кактотрябва или гарнитурата е повредена. Затворете капака или сменете уплътнението. Потокът на миещ препарат към четката е недостатъчен. Филтърът е замърсен Почистете филтъра Гуменият накрайник оставя следи Под чистачките на гумения накрайник има попаднали замърсявания и частици Отстранете замърсяванията Чистачките на гумения накрайник са са износени, отчупени или разкъсани. Сменете чистачките на гумения

Гуменият накрайник не е

Ако уредът е оборудван с опционално вградено зарядно устройство, в случай на неизправност, уредът не работи. В случай на неизправност, свържете се с упълномощен сервизен център. За повече информация, моля проверете ръководството за поддръжка (налично във всеки център за обслужване на Вайпър). БРАКУВАНЕ НА УРЕДА Уредът трябва да бъде унищожен с подходяща скрапираща машина. Преди да скрапирате машината, отстранете и отделете следните материали, които трябва да се изхвърлят в съответствие с актуалното законодателство:

Четка/накрайник на подложката

Електрически и електронни компо

(*): Направете справка в най-близки я център на Вайпър (особено относно скрапиране на електрически и електронни компоненти).
