Тип продукт	Миячно-смукателна машина
Марка	Viper
Модел	AS380/15
Размери (Д x Ш x В)	660 x 500 x 550 mm
Работно тегло	60 kg
Захранване	24 V DC (2 батерии 12 V 35 Ah)
Зарядно устройство	Вход 100-240 V AC, изход 24 V DC 5 A
Капацитет на резервоара за разтвор	15 L
Капацитет на резервоара за рекуперация	15 L
Мотор на четката	24 V, 250 W
Мотор на смукателната система	24 V, 300 W
Ширина на четкане	380 mm
Скорост на четката	150 об/мин
Ширина на чистачката	480 mm
Ниво на шум	68 dB(A)
Максимален наклон	2 %
Тип батерия	AGM (Discover или Fullriver според настройката)
Приблизителна автономност	До 1 час (според употребата)
Основни функции	Почистване, засмукване, събиране на отпадъчни води
Текуща поддръжка	Почистване на чистачка, четка, резервоари, филтри
Безопасност	Авариен стоп при слаба батерия, защита от претоварване на мотора
Налични резервни части	Четки, чистачки, ножове, филтри, батерии, ремъци
Ремонтопригодност	Поддръжка от квалифициран персонал, оторизиран сервиз

Често задавани въпроси - AS380/15 Viper

Как да заредя батериите на AS380/15?

Изключете устройството, отворете капака на резервоара за рекуперация, за да получите достъп до отделението за батерии. Свържете зарядното устройство към контакт (100-240 V) и свържете заряден кабел към устройството. Индикаторът за зареждане светва. След зареждане (зелен постоянен LED), първо изключете кабела от контакта, след това от устройството. Затворете капака.

Какъв тип батерия да използвам и как да настроя зарядното?

Устройството използва AGM батерии (Discover или Fullriver). Зарядното може да се конфигурира чрез DIP превключватели (SW1/SW2) за адаптиране на кривата на зареждане. Вижте ръководството за точни настройки. По подразбиране профилът е IUoU-AGM/GEL. Променяйте настройките само ако сте обучени.

Как да почистя чистачката и ножовете?

За да почистите чистачката, спуснете я и проверете предните/задните ножове. Отвийте шестте болта, за да свалите ножовете. Почистете или сменете, ако са напукани. Сглобете в обратен ред. За самата чистачка, разхлабете фиксиращите копчета, плъзнете я от подложките, почистете и поставете обратно.

Как да изпразня резервоарите за разтвор и рекуперация?

За резервоара за разтвор, отвийте дренажната капачка отдолу, оставете водата да се излее в кофа. Изплакнете с чиста вода. За резервоара за рекуперация, отворете ключалката, извадете резервоара, отворете капака и излейте мръсната вода. Можете също да използвате дренажната капачка. Почистете с чиста вода след всяка употреба.

Какво да направя, ако засмукването на мръсна вода е недостатъчно?

Проверете дали резервоарът за рекуперация не е пълен. Уверете се, че маркучът е правилно свързан към чистачката. Почистете смукателното устройство и поплавъка. Проверете дали чистачката е чиста и ножовете не са износени. Също така проверете дали капакът на резервоара е добре затворен и уплътнението е в добро състояние.

Как да сменя четката или подложката?

Изключете устройството и спуснете чистачката. Наклонете устройството според указанията. Поставете водача на четката/подложката върху главината и завъртете обратно на часовниковата стрелка, докато се заключи. За сваляне, завъртете по часовниковата стрелка до освобождаване. Почиствайте редовно четката с вода и препарат.

Какви са препоръчителните ежедневни поддръжки?

След всяка употреба: изпразнете и почистете резервоарите за разтвор и рекуперация. Почистете чистачката. Заредете батериите. Проверете състоянието на ножовете и четката. Съхранявайте устройството на чисто и сухо място с повдигнати четка и чистачка.

Какво да направя, ако устройството не стартира?

Проверете дали батерията е свързана и заредена. Индикаторът за захранване (51) трябва да светне. Ако индикаторът мига в червено, заредете батериите. Проверете кабелите и конекторите. Ако проблемът продължава, свържете се с оторизиран сервиз.

Могат ли да се използват препарати в резервоара за разтвор?

Да, но само не пенливи продукти, подходящи за миячно-смукателни машини. Спазвайте препоръчителните дози. Не надвишавайте 40°C за водата. Избягвайте запалими или корозивни продукти, които могат да повредят устройството.

Къде мога да намеря резервни части за AS380/15?

Резервните части (четки, ножове за чистачка, филтри, батерии, ремъци) са налични при оторизирани търговци Viper или в сервиза. Винаги използвайте оригинални или одобрени от производителя части, за да гарантирате безопасност и производителност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AS380/15 Viper

Hne, Nilfisk C настоящото декларираме на своя лична отговорност, че посочените по-горе продуктът е в съответствие със следните директиви и стандарти.

Този уред е предназначен за професионална употреба. Не с предвиден да се използва никъде другаде освен в закрити помещения. Използвайте само с препоръчителните аксесоари.

Всички оператори са длъжни да прочетат, разберат, както и да упражяват следните мерки за безопасност:

Освен ако сте обучени и упълномощени.

Освен ако сте прочели и разбрали указанията за експлоатация.

Ако уредът не е в изправно техническо състояние.

Уверете се, че всички предпазни средства са на мястото си и функционират правилно.

Придвижвайте уреда бавно по наклони или хлъзгави повърхности.

Следвайте препоръките за безопасност.

Бъдете внимателни, когато движите уреда назад.

Докладвайте и отстранете всяка неизправност, преди да въведете уреда в експлоатация.

4) ПРЕДИ ДА ИЗКЛЮЧИТЕ ИЛИ ДА СЕРВИЗИРАТЕ УРЕДА:

Спрете уреда на равна повърхност.

Изключете го.

Прочетете внимателно ръководството на потребителя преди да обслужите уреда.

Използвайте единствено резервни части, одобрени и предоставени от производителя.

Застопорете уреда и блокирайте колелата, преди да повдигнете уреда.

Използвайте подходящ крик или подемник, за да повдигнете уреда.

Свалете батериите, преди да започнете работа.

Носете ръкавици, докато боравите с батериите или техните кабели.

Избягвайте контакт с киселината от багериите.

Избягвайте контакт с подвижните части, не носете широки дрехи, докато сервизирате уреда.

ВНИМАНИЕ!

Батериите отделят водороден оксид. Този газ може да причини експлозия или пожар. Дръжте далеч от искри и открит огън! Отделението за батериите трябва да остане отворено по време на зареждане.

ВНИМАНИЕ!

Леснозапалимите материали могат да причинят експлозия или пожар. Не използвайте леснозапалими течности в резервоарите.

ВНИМАНИЕ!

Леснозапалимите материали или реактивни метали могат да причинят експлозия или пожар. Не ги използвайте.

НАСТРОЙКА И ИНСТАЛАЦИЯ НА УРЕДА

РАЗОПАКОВАНЕ НА УРЕДА

Проверете опаковката за видими щети. Незабавно съобщете за повредата на доставчика.

Проверете съдържанието на кашона и се уверете, че следните елементи са налице:

1. Уред
2. Батерии(x2)
3. Гумен накрайник
4. Ръководство на потребителя за подочистачката и сешоара
5. Упътване за електрическото зарядно за батерии (ошционално)
6. ñaúðçâàuè êaáäëè çà áaòåðèyòa è çàðÿäíîoî oïiöeîíàëíèb
7. âîäà÷ çà ÷åòêaòà èèè ïïäëîæêaòà oопционален)

1. Изключете главния прекъсвач (47).
2. Свалете резервоара за мръсна вода (2), както е указано в съответната глава.
3. Развийте винтовете от батериите (16), след това отстранете батериите или ги сменете.

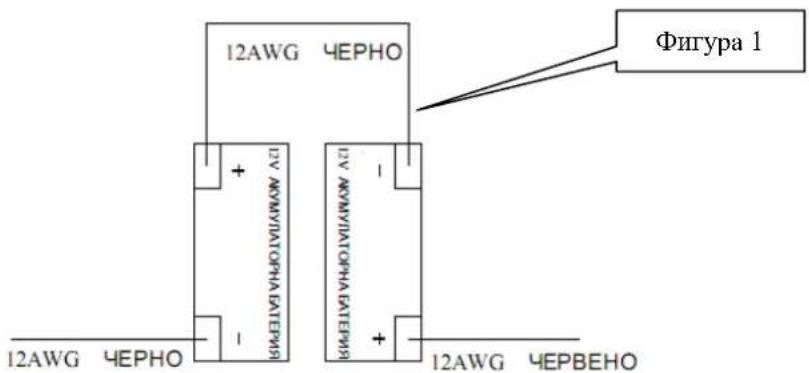

4. Монтирайте батериите на уреда според диаграмата по-долу.
5. Монтирайте резервоара за мръсна вода.

ВНИМАИЕ!

Не свързвайте ^+ към +, или - към- при монтаж или демонтаж на батериите. Това е изключително опасно.

Заредете батериите (вижте стъпките в глава "Поддръжка").

НАСТРОЙКА НА УРЕДА

Преди да започнете

1. Избършете и почистете от прах уреда отвън.
2. Проверете дали гуменият накрайник е монтиран правилно.

3. Наведете гумения накрайник надолу (33) с помощта на лоста (26).

4. Уверсте се, че батериите са напълно заредени. (вижте ЗАРЕЖДАНЕ НА БАТЕРИИТЕ)

5. Проверете дали четката/подложката е монтирана правилно.

Монтаж и демонтаж на водача на четката/подложката

ВАЖНО!

Монтирайте само на ръка. При автоматичен монтаж ще Ви е необходима главината на четката.

Уверете се, че резервоарите са празни, преди да демонтирате четката.

1. Изключете уреда.

2. Разположете уреда, както с посочено на Фигура 2, дръпнете лоста за повдигане (26), за да повдигнете гумения накрайник (33).

3. Монтирайте водача на четката или подложката върху главината на водещите колела, след което завъртете обратно на часовниковата стрелка, докато се застопори, както е показано на Фигура 3.
4. За да демонтирате четката/подложката, завъртете по посока на часовниковата стрелка, докато четката/подложката се освободи от главината на водещите колела.

ВНИМАИЕ!

В никакъв случай не включайте уреда, докато е в това положение. В случай, че четката/подложката се изхлузи или причини нараняване.

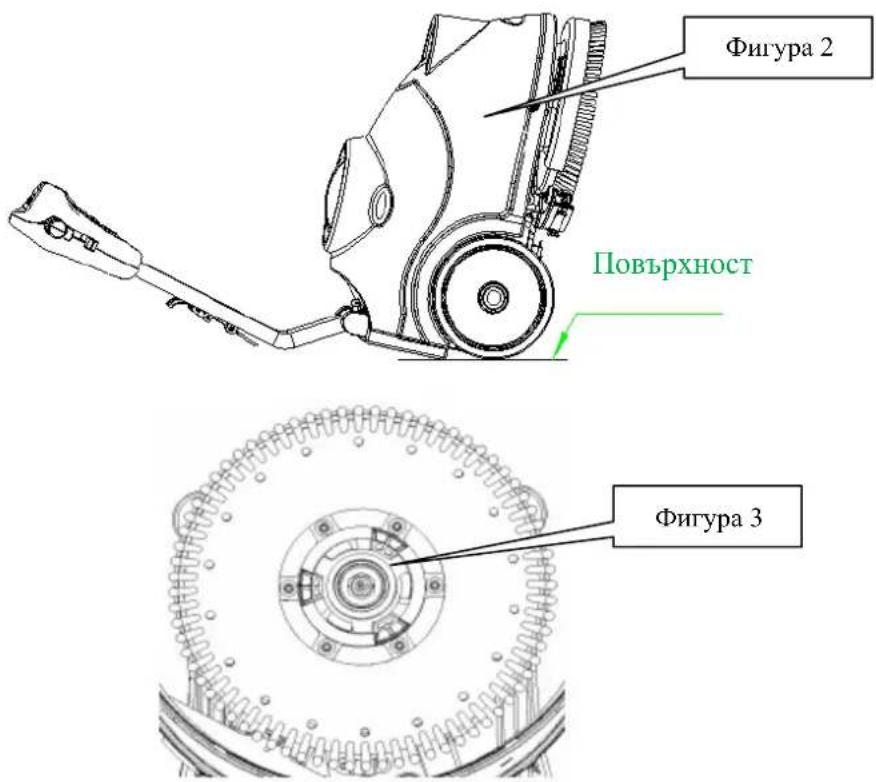

Фигура 2 Повърхност Фигура 3

1. Изключете уреда (47).
2. Дръпнете лоста за повдигане на гумения накрайник (26) надолу, за да поставите накрайника в "работно" положение.

3. Разположете уреда по начина, показан на Фигура 2.

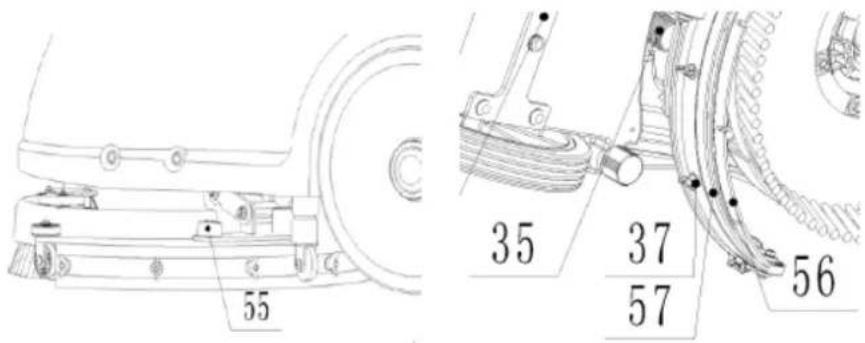

4. Разхлабете двете щипки (55) на гумения накрайник и го плъзнете в жлебовсте между гумените скоби.

Стегнете щишките здраво (развийте ги при демонтаж).

1. За да смените предната/задната гума (56/57), развийте гайката (37).

55 35 37 57 56

Пълнене на резервоара за чиста вода

ВАЖНО!

Уредът може да се пълии с маркуч или кофа. Не отстранявайте Филтъра за разтвора (21) по време на пълнене.

1. Сипете вода в контейнера за разтвора (3) от отвора (20) с помощта на маркуч или кофа.

2. Не пълинете контейнера догоре, оставете няколко сантимстра до ръба.

3. Температурата на водата не бива да надхвърля 40°C.

ВНИМАНИЕ!

Използвайте само препарати, които не образуват много пяна и не са леспозапалими, най-добре такива, които са специално предназначени за употреба с автоматични подочистачки.

Източване на контейнера за разтвора

ВАЖНО!

Контейнера за разтвора трябва да се източи и измие след всяко почистване.

1. Развийте пробката за източване (22) на дъното на контейнера за разтвора. Разтворът/течността ще потече свободно в кофа или в сифона.
2. Изплакнете контейнера за разтвора с чиста вода след всяка употреба. По този начин ще предотвратите химически
3. Завийте отново пробката за източване (22)

Източване на резервоара за мръсна вода

ВАЖНО!

Резервоарът за мръсна вода трябва да се източи и измие след всяко почистване.

1. Отворете палчето (17), за да освободите резервоара за мръсна вода, свалете контейнера от уреда, като използвате двата жлеба на самия контейнер, за да го захвансте. Отворете капака (1) и обърнете резервоара, за да излесте мръсната вода в някакъв съд или развийте пробката за източване (22), като оставите

водата да се излее в кофа.

1. Измийте и изплакнете резервоара с чиста вода след всяка употреба.
2. Поставсте отново резервоара върху уреда и объристе палчето (17), за да застопорите резервоара.

ЕКСПЛОАТАЦИЯ

1. Регулирайте дръжката в удобна за Вас височина, като натиснете лоста (25).
2. Наведете гумения накрайник (33) към пода, като дръпнете повдигащия механизмъм (26) надолу.
3. Включете главния прекъсвач (47).
4. Включете бутона за мотора на четката (48) и ключа за почистващия разтвор (5), индикаторът ще светне.
5. Включете бутона за мотора за прахосмукачката (49), индикаторът ще светне.
6. Ако е необходимо, регулирайте количеството на подавания разтвор, като завъртите сферичния кран (31) на ръка.
7. Дръпнете единия или и двата ключа за управление (24), след което четката ще започне да се върти и разтворът ще потече. Преместете уреда и започнете почистването,

ВАЖНО!

Ако светлипният индикатор (51) свети в зелено, уредът е готов за използване. Ако свети в жълто или зелено, батеринте трябва да за заредят.

ВНИМАНИЕ!

Преди да вдигнете четката, изключете я, като натиснете съответния бутон (47).

ВНИМАНИЕ!

Когато почиствате силно замърсени повърхности, които могат да затруднят уреда, индикаторите за четката и прахосмукачката на панела за управление (46) ще примигват едновременно. Това означава, че уредът е претоварен.

Моля изключете всички бутони на панела за управление (46).

ВНИМАНИЕ!

Пе използвайте уреда при слаб заряд на батериите, за да избегнете тяхното увреждане и съкращаване на живота им.

СЛЕД УПОТРЕБА

След като почистите, моля изпълнете следните указанията, преди да приберете уреда:

1. Свалете държача за четката/подложката
2. Подсушете и източете резервоарите за течностите.
3. Изпълнете стъпките по ежедневната поддръжка (вижте глава "Поддръжка")
4. Съхранявайте уреда на чисто и сухо място, като махнете държачите на четката/подложката и гумения накрайник или ги оставите вдигнати
5. Ако съхранявате в помещение, където температурата може да падне до под 0-та, уверете се, че всички резервоари са празни, преди да приберете уреда, тъй като щети, възникнали в резултат на замръзване, не се покриват от гаранцията.

Ако не възнамерявате да ползвате уреда за повече от 30 дни, моля спазвайте следните указания:

1. Изпълнете стъпките от глава "След употреба".

2. Изключете клемите на батериите.

ПОДДРЬЖКА

Живота на уреда и неговата максимальна безопасност по време на работа са гарантирани при правилна и редовна поддръжка. Следната схема предлага график за редовна поддръжка. Посочените интервали могат да варират в зависимост от условията на експлоатация, които се определят от отговорника по поддръжката.

ВНИМАНИЕ!

Процедурите по поддръжката трябва да се изпълняват при изключен уред и изключен кабел за зарядпото на батерията/батериите. В допълнение, прочетете внимателно инструкциите в глава "Безопасност".

Всяка планирана или извънредна поддръжка трябва да се изпълнява от квалифициран персонал или оторизиран Сервизен Център.

Това Ръководство описва най-лесните и обикновени стъпки за извършване на поддръжка.

За всички останали стъпки по поддръжката, показани в Графика за регулярна поддръжка, включени в това ръководство, можете да се обърнете за консултация към всеки Сервизен център.

Стъпки	Ежедневно, след използване на уреда	Ежеседми чпо	На всеки пест месеца	Годиппю
Зареждане на батерията
Почистванс на гумения накрайник
Почиствапе на четката
Почистване на поплавъка и цедката на резервоара и прахосмукачката, проверка на уплътнението на капака.
Проверка и подмяна на гумените чистачки
Почиствапе на филтъра за почистващия разтвор
Филтър за пречистване на водата
Проверка дали винтовсте и гайките са добре затегнати и		(1)
дали въртящите са части са добре смазани			(1)
Проверка и подмяна на карбоновата дръжка на мотора на четката/подложката				(2)
Проверка и подмяна на карбоновата дръжка на мотора на прахосмукачката				(2)

(1) И след първите 8 работни часа.
(2) Тази процедура трябва да се извърши в оторизиран Сервизен център на Вайпър.

ЗАРЕЖДАНЕ НА БАТЕРИЯТА

ВАЖНО!

Заредете батериите, когато индикаторът (51) свети в жълто или червено, или в края на всеки работен цикъл.

ВНИМАНИЕ!

Редовното зареждане на батериите ще удължи техния живот.

ВНИМАНИЕ!

Ако уредът не е снабден с вградено зарядно за батериите, изберете вънишо устройство, подходящо за този вид батерии.

ВНИМАНИЕ!

Моля използвайте единствено зарядно, одобрено от Вайпър.

ВНИМАНИЕ!

Бъдете изключително вниматели, когато зареждате батерии с течност, тъй като са възможни течове. Киселината в батериите разяжда. Ако попадне върху кожата или в очите, изплакнете обилно с вода и се консултирайте с лекар.

1. Поставете зарядното устройство и уреда в проветриво помещение.
2. Изключете уреда (47).
3. Свалете резервоара за мръсна вода (2), за да имате достъп до отделенисто за батериите.
4. Включете щепсела на зарядното в заземен контакт (100v\~240v)..
5. Включете кабела в буксата на уреда.
6. Светлинния индикатор за заряда (30) ще се включи, което означава, че батерията се зарежда. Когато индикаторът светне в зелено - зареждането е приключило.
7. Когато батерията е заредена, най-напред изключете зарядното от контакта и едва след това - от уреда.
8. Поставете отново резервоара за мръсна вода.

ВАЖНО!

За повече информация относно зарядното устройство за батериите (29), вижте съответната глава.

Настройка на кривата на зареждане на акумулаторната батерия (SPE)

ВНИМАНИЕ!

Не настройвате зареждащото устройство, ако нямате професионална квалификация

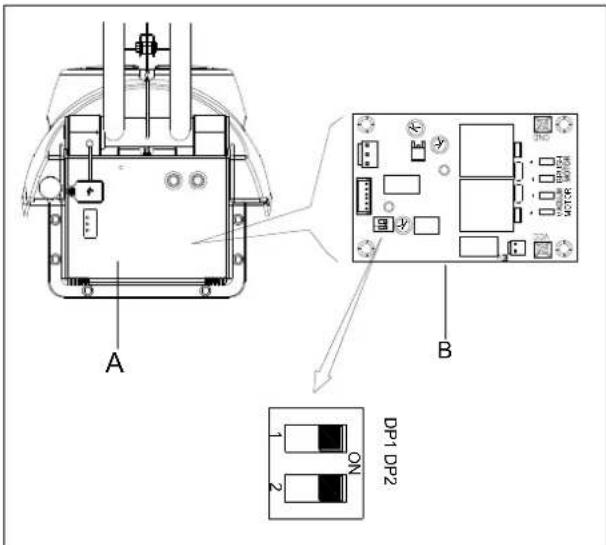

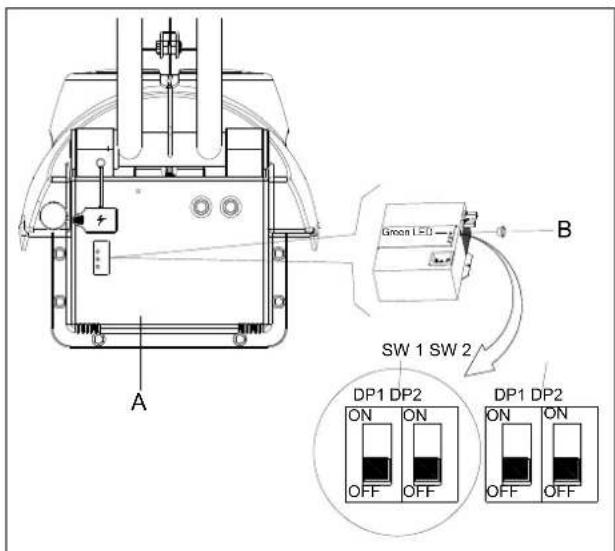

1. Изключете машината и свалете капака (А на фиг. 4) на машината. След това отстранете кръглата черна капачка, намираща се отпред на зареждащото устройство (В на фиг. 4). Ше намерите двата комплекта дір-ключета (SW1 и SW2) на зареждащото устройство.

2. Само DP1 на ключето SW2 има ефект върху избора на кривата на зарежданс, както с показано в таблицата по-долу. Останалите ключета трябва да са винаги изключени (в позиция OFF).

A Green LED B SW 1 SW 2 DP1 DP2 ON ON OFF OFF DP1 DP2 ON ON OFF OFF DP1 DP2 ON ON

Фит. 4

SW2 DP1	ПРОФИЛ НА ЗАРЕЖДАНЕ	СТАТУС НА СВЕТОДИОДИТЕ НА ЗАРЕЖДАЩОТО УСТРОЙСТВО ПРИ ВКЛЮЧЕНО ЗАХРАНВАНЕ
ON (ВКЛ.)	IUIa-AGM за Discover AGM батерии	Червеният светодиод премигва два пъти
OFF (ИЗКЛ.)	IU0U-AGM/GEL на други производители (настройка по подразбиране)	Зеленият светодиод премигва два пъти

Настройка на кривата на зареждане на акумулаторната батерия (Power First)

ВНИМАНИЕ!

Не настройвате зареждащото устройство, ако нямате професионална квалификация

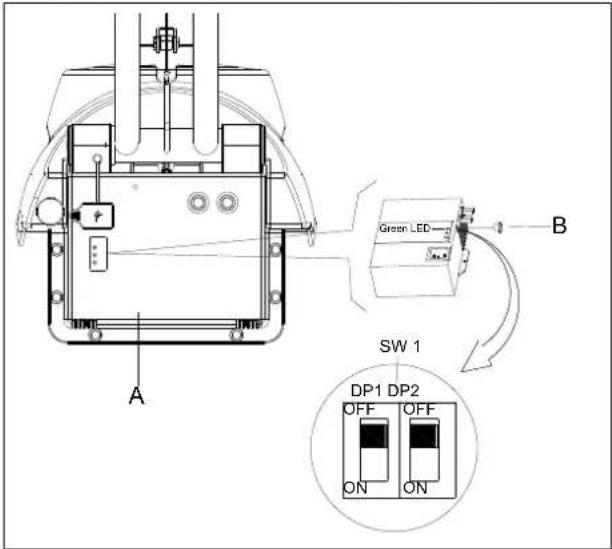

1. Изключете машината и свалете капака (А на фиг. 4.1) на машината. След това отстранете крыглата черна капачка, намираща се отпред на зареждащото устройство (В на фиг. 4.1). Ще намерите двата комплекта дір-ключета (SW1) на зареждащото устройство.

2. Само DP1 на ключето SW1 има ефект върху избора на кривата на зареждане, както е показано в таблицата по-долу. Останалите ключета трябва да са винаги изключени (в позиция OFF).

Green LED SW 1 DP1 DP2 OFF OFF ON ON

Фиг. 4.1

SW1 DP1	ПРОФИЛ НА ЗАРЕЖДАНЕ	СТАТУС НА СВЕТОДИОДИТЕ НА ЗАРЕЖДАЩОТО УСТРОЙСТВО ПРИ ВКЛЮЧЕНО ЗАХРАНВАНЕ
ON (ВКЛ.)	IUla за Discover AGM батерии	Червеният светодиод премигва два пъти
OFF (ИЗКЛ.)	IUUa за Fullriver AGM батерии (настройка по подразбиране)	Зеленият светодиод премигва два пъти

Настройка на напрежението за прекъсване на разреждането на акумулаторната батерия

ВНИМАНИЕ!

Не настройвайте РСВА, ако нямате професионална квалификация.

1. Изключете машината и свалете капака (А на фиг. 5) на машината. Ще намерите главното управление РСВА (В на фиг. 5). Има две ключета (DP1 и DP2) в РСВА.

2. Конфигурирайте DP1 и DP2 в съответствие с таблицата по-долу. Използва се за определяне на напрежението за прекъсване на разреждането на батерията.

A B DP1 DP2 1 ON 2

Фиг. 5

DP1	DP2	Вид батерия	Статус на светодиодния панел при включено захранване
ON (ВКЛ.)	OFF (ИЗКЛ.)	Discover-EV	Червеният и зеленият светодиоди на захранването премигват два пъти
ON (ВКЛ.)	ON (ВКЛ.)	GEL/AGM(настройка по подразбиране)	Зеленият светодиод на захранването премигва два пъти

Гуменият накрайник трябва да е чист, а чистачките да са в добро състояние, за да постигнете качествено подсушаване на повърхността.

ВНИМАНИЕ!

Препоръчително е носенето на защитни ръкавици при почистване на гумения накрайник, тъй като може да има остри отпадъци.

1. Демонтирайте гумения накрайник, както с показано в предишния абзац.
2. Проверете дали повърхността на предната/задната чистачка е напукана, и ако е необходимо, подменете чистачките.
3. Развийте шестте гайки (37), за да свалите чистачките.
4. Проверете предната/задната чистачка за наранявания и пукнатини. Ако не са годни за употреба, обърнете ги или ги подменете.
5. За да монтирате гумения накрайник, следвайте указанията за демонтаж в обратен ред.

Препоръчително е да носите защитни ръкавици при почистване на четката/подложката, тъй като е възможно да има остри отпадъци.

1. Свалете четката/подложката, както е показано в глава "Експлоатация".
2. Измийте четката/подложката с вода и препарат.
3. Проверете дали влакната на четката са цели или износени; ако е необходими подменете четката.
4. Проверете дали подложката е здрава или е износена; ако е необходимо, подменете водача с подложката.

Препоръчително е носенето на защитни ръкавици при почистване на резервоара и частите на прахосмукачката, тъй като е възможно да има остри отпадъци.

1. Преместете уреда на подходящо за почистване място.
2. Изключете главния прекъсвач (47).
3. Свалете резервоара за мръсна вода (2), почистете и изплакнете и източете напълно и двата резервоара.
4. Разглобете всички части на прахосмукачката, уплътнението, филтъра, почистете ги и ги сглобете отново.
5. Проверете дали уплътненията на капаците на резервоарите, както и гуменото съединиене за вакуума (18) между двата резервоара, са здрави.

ВАЖНО!

Гуменото уплътнение на резервоара за мръсна вода и гуменото съединение между двата резервоара въздават вакуум. Ако е необходимо ги подменете.

РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ

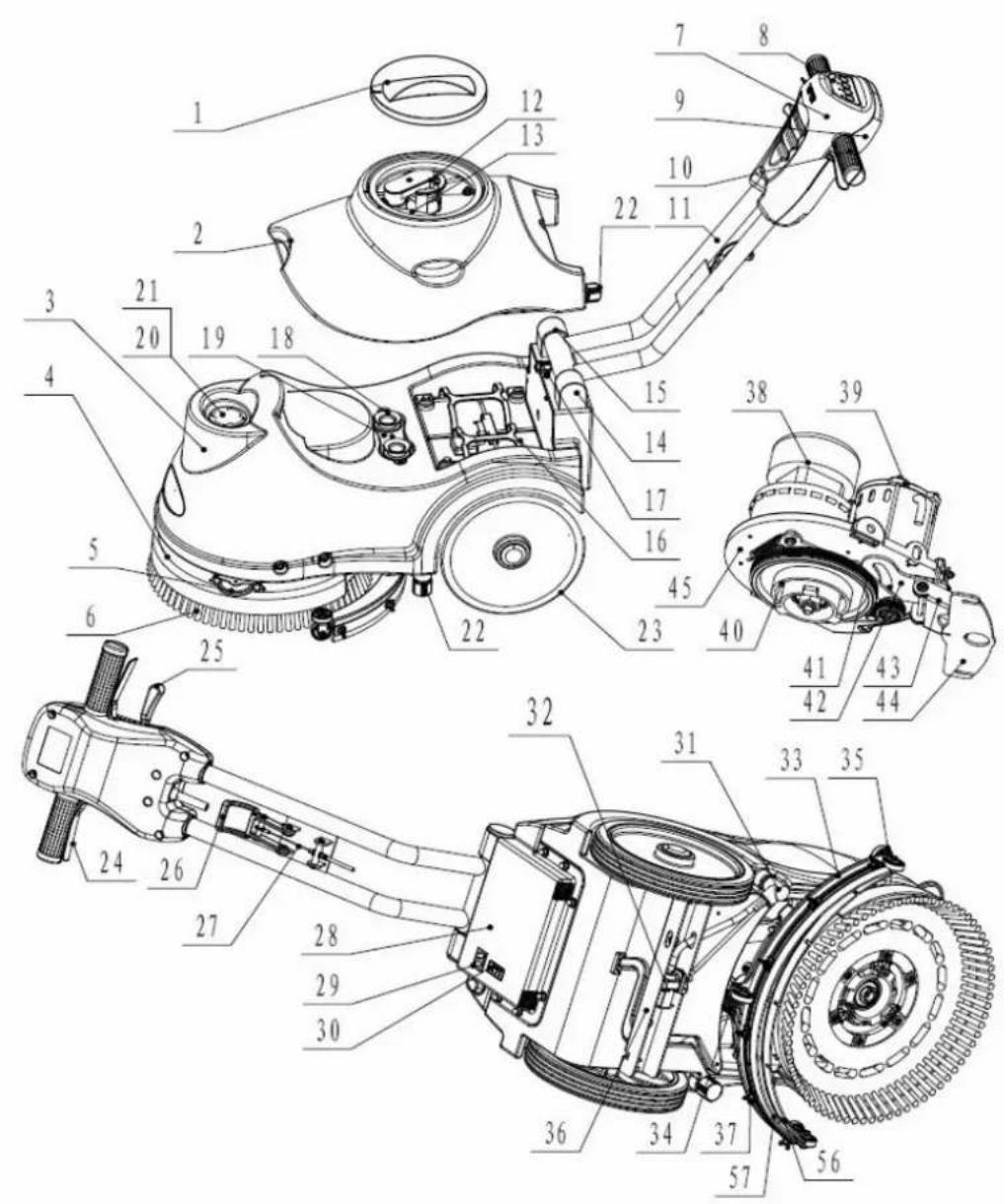

УСТРОЙСТВО НА УРЕДА

1. Капак на резервоара за мръсна вода

2. Резервоар за мръсна вода

3. Резервоар за почистващия разтвор

4. Капак на четката

5. Защитни ролки

6. Четка

7. Предна дръжка

8. Панел за управление

9. Задна дръжка

10. Гумена дръжка

11. Метална тръба

12. Гумен накрайник

13. Гумен накрайник за засмукване

14. Регулиране наляво

15. Регулиране надясно

16. Батерии

17. Палче

18. Гумено уплътнение

19. Ограничител за маркуча

20. Отвор

21. Филтър за разтвора

22. Пробка за източване на контейнера за разтвор

23. Колела с фиксирана ос

24. Лява и дясна дръжка

25. Лост за въртене на дръжката

26. Лост за повдигане на гумения накрайник

27. Гумена връв

28. Електрическа верига

29. Зарядно

30. Индикатор за заряда на батерията

31. Лост за регулиране на количеството разтвор

32. Електромагнитен клапан

33. Гумена четка

34. Гумен маркуч

35. Гумени колела

36. Oc

37. Гайка

38. Мотор на прахосмукачката

39. Мотор на четката

40. Задвижване на ремък

41. Ремък

42. Въртящ се гумен диск

43. Повдигащ се гумен диск

44. Фиксиращ гумен диск

45. Фиксиращ диск за мотора

1. Панел за управление

2. Главен прекъсвач

3. Бутон за мотора на четката

4. Бутон за мотора на прахосмукачката

5. Бутон за електромагнитния клапан за засмукване

6. Електрически индикатор за количеството

7. Индикатор за мотора на четката
8. Индикатор за мотора на прахосмукачката
9. Индикатор на електромагнитния клапан за

Дължина*Широчина*Височина на уреда	770x500x550MM
Капацитет на резервоара за почистващия разтвор	15L
Капацитет на резервоара за мръсна вода	15L
Диамстър на колелата	254MM
Параметри на мотора на четката	24V 250W
Параметри на мотора на прахосмукачката	24V 300W
Параметри на електромагнитния клапан	24V
Максимален наклон	2%
Ниво на шума	68 dBA
Параметри на батериите	(2X12V) 24V 35Ah/20h
Дължина на захранващия кабел	/
Спецификации на батериите	196 x 130 x 175mm
Работен капацитет, до	1000 mm H2°
Производителност	750m2/hour
Широчина на гумения накрайник	490mm
Диаметър на четката	380mm
Обороти на четката	150rpm
Зарядно устройство	Входящи стойности 100-240Засмукване, 50-60HZИзходящи стойности 24Vdc, 5A
Работно тегло	60 kg
Бруто тегло	65 kg
Размери на опаковката	780x415x590MM
Натиснете с четка	20килограма

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Проблем	Вероятна причина	Решение
Уредът не функциона, светлинният индикатор (51) не се включва.	Клемите на батерията на са закачени.	Свържете ги.
	Батериите са напълно разредени	Заредете батериите
	Захранващият кабел не е включен	Включете го
Уредът не функциона, светлинният индикатор (51) свести в червено	Батериите са разредени	Заредете батериите
Моторът на четката не работи, светлипният индикатор на четката (52) не се включва.	Панельт за управление или бутоньт за включванс не с изправен	Сменете панела или бутона
Моторът на четката не работи, светлипният индикатор на четката (52) мига	Моторът е претоварен	Използвайте по-леки четки, подходящи за настилката, която почиствате.
	Има чужди тела (оплетсни влакна, и т.п), които не позволяват четката да се върти.	Почистете четката
Прахосмукачката не работи, светлипният индикатор (53) не се включва	Панельт за управление или бутоньт за включване не е изправен	Сменете панела или бутона
Прахосмукачката не работи, светлипният индикатор (53) мига	Прахосмукачката е претоварена	Проверете мотора на прахосмукачката
Уредът не засмуква достатъчно мръсна вода	Резервоарът за мръсна вода е пълен	Източете резервоара за мръсна вода
	Маркучът се с изхлузил от гумения накрайник	Свържете го
	Прахосмукачката е задръстена	Проверете и почистете
	Гуменият пакрайник е мръсен или чистачките са повредени или износени	Проверете гумения накрайник и го почистете
	Резервоарът за мръсна вода се места	Затворете палчето17)
	Капакът на резервоара не е добре затворен или уплътнепието е повредено.	Затворете добре капака или сменете уплътнепието
	Регулаторът на гумения накрайник (58) не е поставен правилно	Наглассте винта (59), за да коригирате позицията
Не се подава достатъчно почистващ разтвор	Резервоарът за почистващия разтвор е празеп	Налейте вода
	Клапага за регулиране на подаването на разтвор (31) е блокирала	Изчистете клапата
	Разтворът с замърсен	Налейте чист разтвор
Гумепият пакрайпик оставя следи по пода	Има отпадъли под чистачките	Отстранете отпадъците
	Чистачките са износени, напукани или усукани	Сменете чистачките

SIKKERHEDSFORANSTALTNINGER
