AS380/15 - Dammsugare Viper - Gratis bruksanvisning och manual

Produkttyp	Skurmaskin med sug
Varumärke	Viper
Modell	AS380/15
Mått (L x B x H)	660 x 500 x 550 mm
Driftsvikt	60 kg
Strömförsörjning	24 V DC (2 batterier 12 V 35 Ah)
Laddare	Ingång 100-240 V AC, utgång 24 V DC 5 A
Lösningstank kapacitet	15 L
Återvinningstank kapacitet	15 L
Borstmotor	24 V, 250 W
Sugmotor	24 V, 300 W
Borstbredd	380 mm
Borsthastighet	150 rpm
Skrapbredd	480 mm
Ljudnivå	68 dB(A)
Max lutning	2 %
Batterityp	AGM (Discover eller Fullriver beroende på inställning)
Ungefärlig driftstid	Upp till 1 timme (beroende på användning)
Huvudfunktioner	Tvätt, sug, återvinning av smutsvatten
Regelbundet underhåll	Rengöring av skrapa, borste, tankar, filter
Säkerhet	Nödstopp vid låg batterinivå, motorskydd mot överbelastning
Reservdelar tillgängliga	Borstar, skrapor, blad, filter, batterier, remmar
Reparationsbarhet	Underhåll av kvalificerad personal, auktoriserad service

Vanliga frågor - AS380/15 Viper

Hur laddar man batterierna på AS380/15?

Stäng av apparaten, öppna locket på återvinningstanken för att komma åt batterifacket. Anslut laddaren till ett vägguttag (100-240 V) och anslut laddkabeln till apparatens uttag. Laddningsindikatorn tänds. När laddningen är klar (fast grön LED), koppla först bort kabeln från vägguttaget, sedan från apparaten. Stäng locket.

Vilken batterityp ska användas och hur ställer man in laddaren?

Apparaten använder AGM-batterier (Discover eller Fullriver). Laddaren kan konfigureras via DIP-omkopplare (SW1/SW2) för att anpassa laddkurvan. Se manualen för exakta inställningar. Som standard är profilen IUoU-AGM/GEL. Ändra inställningarna endast om du är utbildad.

Hur rengör man skrapan och bladen?

För att rengöra skrapan, sänk ner den och inspektera fram- och bakbladen. Skruva loss de sex vingmuttrarna för att ta bort bladen. Rengör eller byt ut om de är spruckna. Montera i omvänd ordning. För själva skrapan, lossa fästknapparna, skjut ut den ur fästena, rengör och sätt tillbaka.

Hur tömmer man lösnings- och återvinningstankarna?

För lösningstanken, skruva loss avtappningspluggen underifrån, låt vattnet rinna ner i en hink. Skölj med rent vatten. För återvinningstanken, öppna spärren, ta bort tanken, öppna locket och töm det smutsiga vattnet. Du kan också använda avtappningspluggen. Rengör med rent vatten efter varje användning.

Vad gör man om sugningen av smutsvatten är otillräcklig?

Kontrollera att återvinningstanken inte är full. Se till att slangen är korrekt ansluten till skrapan. Rengör suganordningen och flottören. Kontrollera att skrapan är ren och att dess blad inte är slitna. Kontrollera också att tanklocket är ordentligt stängt och att tätningen är i gott skick.

Hur byter man borste eller dyna?

Stäng av apparaten och sänk skrapan. Luta apparaten enligt anvisningarna. Montera borst-/dynfästet på navet och vrid moturs tills det låses. För demontering, vrid medurs tills det lossnar. Rengör borsten regelbundet med vatten och rengöringsmedel.

Vilka dagliga underhåll rekommenderas?

Efter varje användning: töm och rengör lösnings- och återvinningstankarna. Rengör skrapan. Ladda batterierna. Kontrollera skicket på blad och borste. Förvara apparaten på en ren och torr plats med borste och skrapa upphöjda.

Vad gör man om apparaten inte startar?

Kontrollera att batteriet är anslutet och laddat. Strömindikatorn (51) ska lysa. Om indikatorn blinkar rött, ladda batterierna. Kontrollera kablar och kontakter. Om problemet kvarstår, kontakta auktoriserad service.

Kan man använda rengöringsmedel i lösningstanken?

Ja, men endast icke-skummande produkter som är avsedda för skurmaskiner. Följ rekommenderade doseringar. Överskrid inte 40°C för vattnet. Undvik brandfarliga eller frätande produkter som kan skada apparaten.

Var hittar man reservdelar till AS380/15?

Reservdelar (borstar, skrapblad, filter, batterier, remmar) finns hos auktoriserade Viper-återförsäljare eller service. Använd alltid originaldelar eller delar godkända av tillverkaren för att garantera säkerhet och prestanda.

BRUKSANVISNING AS380/15 Viper

VI Nilfisk förklarar härmed under eget ansvar att ovan nämnda produkt överensstämmer med följande direktiv och normer.

Denna maskin är avsedd för kommersiellt bruk. Den är konstruerad för användning inomhus och är inte avsedd för nå gon annan användning. Användendast tillsammans med rekommenderade tillbehör.

Alla operatö rer ska lä sa, fö rstå och använda fö ljande sä kerhetså tgä rder:

1) ANVÄND INTE MASKINEN:

Utan utbildning och behö righet.

Om du inte har lä st och förstå tt bruksanvisningen.

I brandfarliga eller explosiva områ den.

Om den inte ä r i korrekt drifttillstå nd.

Utomhus.

2) INNAN DU ANVÄNDER MASKINEN:

Kontrollera att alla sä kerhetsanordningar ä r på plats och fungerar vä l.

3) NÄR DU ANVÄNDER MASKINEN:

Gå lå ngsamt på lutande och hala underlag.

Fö lj alla sä kerhetsanvisningar.

Var mycket fö rsiktig nä r du kö r maskinen baklä nges.

Rapportera och å tgå rda eventuella skador på maskinen innan du anvä nder den.

4) INNAN DU LÄMNAR ELLER UTFÖR SERVICE PÅ MASKINEN:

Stoppa maskinen på ett plant underlag.

Stä ng av maskinen.

5) NÄR DU UTFÖR SERVICE PÅ MASKINEN:

Lä s bruksanvisningen noggrant fö re drift eller underhå ll av denna maskin.

Anvä nd endast reservdelar som levererats eller godkä nts av tillverkaren.

Sä kra maskin med hjulblock innan du lyfter upp maskinen.

Anvä nd godkä nd domkraft eller lyftanordning för att lyfta maskinen på ett sä kert sä tt.

NÄR DU UTFÖR SERVICE PÅ MASKINEN:

Koppla bort batterierna innan du utfö r arbeten på maskinen.

Anvä nd skyddshandskar vid hantering av batterier eller batterikablar.

Undvik kontakt med batterisyra.

Undvik rö rliga delar, bä r inte lö st sittande klä der medan du utför arbeten på maskinen.

WARNING!

Batterier avger vä tgas. Explosion eller brand kan bli fö ljden av vä tgas. Hå ll på avstå nd frå n gnistor och ö ppen lå ga! Hå ll batterifacket ö ppet vid laddning.

WARNING!

Brandfarligt material kan orsaka explosion eller brand. Anvä nd inte lä ttantä ndligt material i behå llaren.

WARNING!

Brandfarligt material eller reaktiva metaller kan orsaka explosion eller brand.

Dammsug inte dem.

INSTÄLLNING AV MASKIN OCH INSTALLATION

UPPACKNING AV MASKIN

Se till att kontrollera för rpackningskartongen för eventuella skador. Rapportera omedelbart eventuella skador till transportö ren.

Kontrollera innehå llet i fö rpackningen för att se till att fö ljande artiklar ingå r:

1. Maskin
2. Batterier (x2)
3. Gummiskrapa
4. Bruksanvisning för skrubber/torkmaskin
5. Bruksanvisning för elektrisk batteriladdare (om den medfö ljer)
6. Anslutningskabel för batteri och laddare (om de medfö ljer)
7. Borst- eller dynhå llare (om de medfö ljer)

DEMONTERING OCH INSTALLATION AV BATTERI

1. Stä ng av huvudströ mbrytaren (47).
2. Ta bort å tervinningsbehå llaren (2) så som visas i stycket.
3. Skruva loss bultarna frå n batteriet (16) och sedan ta ut det eller byt ut det.
4. Montera batterierna i maskinen enligt bilden nedan.
5. Sä tt tillbaka å tervinningsbehå llaren.

WARNING

Anslut inte + till + eller - till - vid demontering eller installation av batterier. Det ä r mycket farligt.

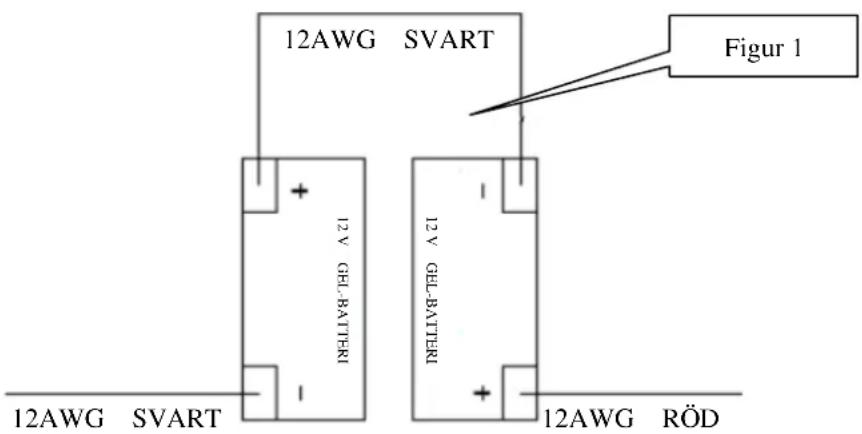

12AWG SVART Figur 1 12V GEL-BATTERI 12V GEL-BATTERI 12AWG SVART 12AWG RÖD

Batteriladdning

Ladda batterierna (se avsnittet underhå ll).

INSTÄLLNING AV MASKIN

Kontroller före drift

1. Sopa eller damma av ytan som ska rengö ras.
2. Kontrollera att gummiskrapan ä r korrekt installerad.
3. Sä nk gummiskrapan (33) med spaken (26).
4. Kontrollera att batteriet ä r fulladdat. (Se BATTERILADDNING)
5. Kontrollera att borsten/dynan är korrekt installerad.

Installation och demontering av borst-/dynhållare

OBS!

Installera endast manuellt. Om den installeras automatiskt, så kommer borstens nav att nö tas ut. Se till att behå llarna ä r tomma innan borsten demonteras.

1. Stä ng av maskinen.

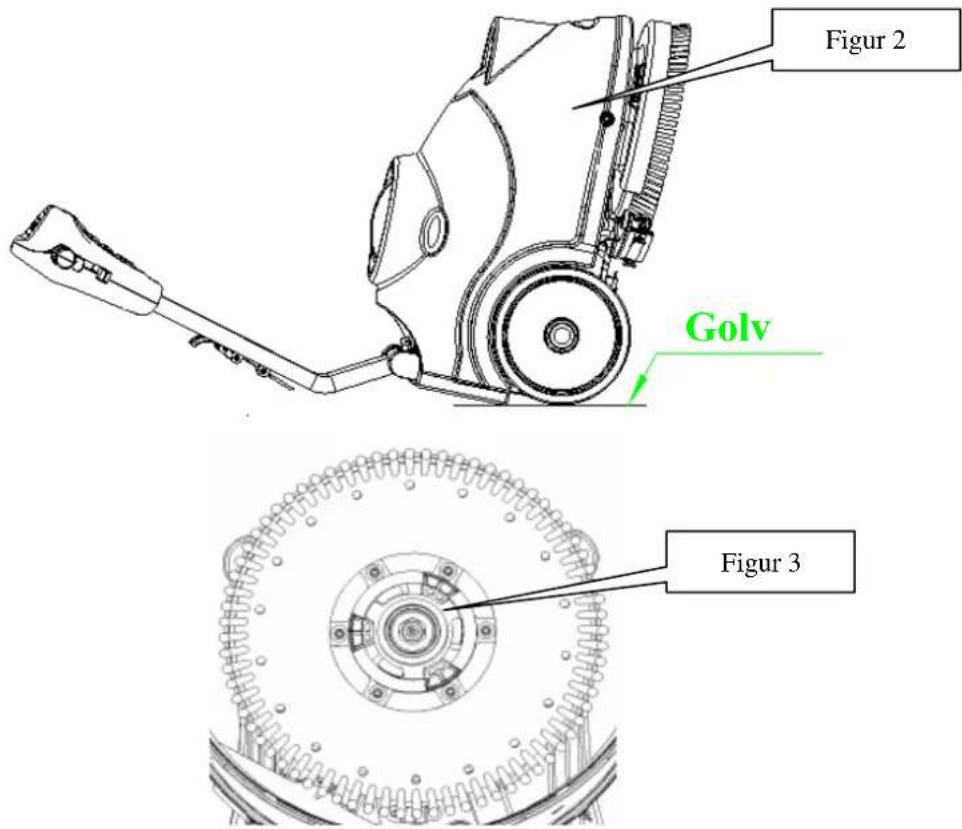

2. Lä gg ned maskinen i lä get som visas i figur 2, dra upp lyftspaken (26) för att hö ja gummiskrapan (33).
3. Montera borsten eller dynhå llaren på drivhjulet och vrid sedan moturs tills den lå ses på plats, så som framgå r av figur 3.
4. För att ta bort borsten/dynan, vrid den medurs tills den lossnar frå n drivhjulet.

WARNING

Slå inte på maskinen nä r den befinner sig i detta lä ge. Borsten/dynan kan lossna och orsaka personskada.

Figur 2 Golv Figur 3

Installation av gummiskrapa

1. Stä ng av maskinen (47).
2. Dra ner gummiskrapans lyftspak (26) för att lä gga ner gummiskrapan i arbetslä ge.
3. Lä gg ned maskinen i det lä ge som visas i figur 2.
4. Lossa de två rattarna (55) på gummiskrapan och skjut gummiskrapan i dess skå ror. Dra å t vredet ordentligt (skruva loss vredet, vid demontering).
5. För att byta ut den frä mre/bakre gummiskrapan (56/57), skruva loss muttern (37).

55 35 37 57 56

Fylla på lösningsbehållaren

OBS!

Maskinen kan fyllas på via rö r eller hink. Ta inte bort filtret (21) underpå fyllning.

1. Hå ll vatten i lö sningsbehå llaren (3) genom inloppet (20) via rö r eller hink.

2. Fyll inte lö sningsbehå llaren helt, lä mna nä gra centimeter frå n kanten.

3. Vattentemperaturen få r inte ö verstiga 40°C.

FÖRSIKTIGHET!

Anvä nda endast lå gskummande och brandtå ligt rengö ringsmedel som är avsett för r automatisk skrubbning.

Tömma lösningsbehållaren

OBS!

Lösningsbehållaren bör tömmas och rengöras efter varje användning.

1. Skruva av tö mningslocket (22) på lö sningsbehå llarens undersida. Lö sningen/vatten kommer att rinna ut i en hink eller golvbrunn.

2. Skölj lösningsbehållaren med rent vatten efter varje användning. Det förhindrar kemiska avlagringar.

3. Skruva tillbaka tö mningslocket (22).

Tömma återvinningsbehållaren

OBS!

Återvinningsbehållaren bör tömmas och rengöras efter varje användning.

1. Vrid spä rren (17) på å tervinningsbehå llaren, ta av å tervinningsbehå llaren frå n maskinen genom att ta tag i de två få rorna. Öppna locket (1) och vä nd å tervinningsbehå llaren fö r att tö mma smutsvattnet i en behå llare eller skruva av tö mningslocket (22) fö r att lå ta vattnet rinna ut genom ett rö r till en hink.

2. Rengör och skölj återvinningsbehållaren med rent vatten efter varje användning.

3. Sätt tillbaka återvinningsbehållaren på maskinen och vrid spärren (17) för att låsa behå llaren..

MASKINDRIFT

1. Ställ in handtaget till en bekväm höjd genom att trycka på spaken (25).

2. Sänk gummiskrapan (33) till golvet genom att dra ner lyftmekanismen (26).

3. Slå på huvudströ mbrytaren (47).
4. Slå på strömbrytaren för borstmotorn (48) och för lösningen (50). Indikatorlampan kommer att lysa.
5. Slå på strömbrytaren för vakuummotorn (49). Indikatorlampan kommer att lysa.
6. Vid behov, justera vattenflödet genom att vända på kulventilen (31) manuellt.
7. Dra i en eller både driftutlösare (24), borsten kommer att börja snurra och lösningen att rinna ut. Flytta maskinen och på bör rja rengö ringen.

OBS!

Om batteriets indikatorlampa (51) är grön, så kan maskinen användas. Om den är gul eller röd, så måste batterierna laddas.

FÖRSIKTIGHET!

Innan du lyfter borsten, stä ng av den genom att trycka på strö mbrytaren (47).

FÖRSIKTIGHET!

Vid rengö ring av mycket grova golv eller annat kan detta leda till att maskinen inte fungerar. Borstmotorn och vakuumindikatorer på kontrollpanelen (46) kommer att blinka samtidigt. Det betyder att maskinen är ö verbelastad.

Anvä nd inte maskinen med urladdade batterier för att undvika skador på batterierna och minskad batteritid.

EFTER ATT HA ANVÄNT MASKINEN

Efter användning, utför å tgå rderna nedan innan maskinen stängs av:

1. Ta bort borst-/dynhå llaren.
2. Skö lj och torka behå llarna.
3. Utför dagligt underhåll (se avsnittet underhåll).
4. Förvara maskinen med borst-/dynhållaren och gummiskrapa på en ren och torr plats.
5. Om förvaring sker på en plats som kan uppnå mycket kalla temperaturer, se till att tömma alla vätskor från maskinen innan den ställs undan. Skador som orsakats av kyla omfattas inte av garantin.

Om maskinen inte kommer att användas i mer ä n 30 dagar, utför å tgå rderna nedan:

1. Utför å tgä rderna som visas i stycket "Efter att ha anvä nt maskinen".
2. Koppla ur batterikontakten.

UNDERHÅLL

Livslä ngden på maskinen och dess hö gsta driftsä kerhet sä kerstä lls genom ett korrekt och regelbundet underhå ll. Fö ljande tabell visar det planerade underhå llet. De intervall som visas kan variera beroende på sä rskilda arbetsfö rhå llanden. Dessa kommer att definieras av personen som ansvarar för underhå llet.

WARNING

Underhå llsrutiner må ste utfö ras nä r maskinen är avstä ngd och batterier/batteriladdningskabeln urkopplad. Lä s noga igenom anvisningen i kapitlet sä kerhet.

Alla schemalagda eller extraordinä ra underhå llsrutiner må ste utfö ras av kvalificerad personal eller en auktoriserad serviceverkstad.

Denna handbok beskriver endast enklare och vanligt fö rekommande underhå llsrutiner.

För andra underhå llsrutiner som inte ingå r i underhå llsschemat nedan, se servicehandboken som kan konsulteras på alla vå ra serviceverkstä der.

TABELL ÖVER PLANERAT UNDERHÅLL

Åtgä rd Dagligen, efter	att ha anvä nt maskinen	Varje vecka	Varje halvå r Varje å r
Batteriladdning
Rengö ring av gummiskrapa
Borstrengö ring
Rengö ring av behå llare och vakuumnä t med flottö r. Kontroll av lockets packning
Kontroll och utbyte av gummiskrapans blad
Rengö ring av lö sningsfilter
Rengö ring av filter för utloppsvattenrö r
Kontroll av skruvar och muttrar			(1)
smö rjning av roterande delar			(1)
Kontroll eller utbyte av borst-/dynhållarens morotkolborste
Kontroll eller utbyte av sugmotorns kolborste

(1) Och efter den för rsta 8 timmarna av drift.
(2) Denna underhå llså tgä rd må ste utfö ras av en auktoriserad viper serviceverkstad.

BATTERILADDNING

OBS!

Ladda batterierna nä r den gula eller rö da indikatorn (51) ä r på eller i slutet av varje arbetscykel.

FÖRSIKTIGHET!

Att hå lla batterierna laddade fö rlä nger deras livstid.

FÖRSIKTIGHET!

Om maskinen inte ä r utrustad med en inbyggd batteriladdare, vä lj en extern batteriladdare som ä r lä mplig fö r den typ av batterier som ä r installerade.

WARNING!

Anvä nd en laddare som godkä nts av viper

WARNING!

Var försiktig när du laddar VÅTA batterier eftersom batterivätska kan läcka. Batterivätska är frätande. Om den kommer i kontakt med hud eller ö gon, skö lj noggrant med vatten och kontakta lä kare.

1. Placera laddaren och maskinen i ett vä l ventilerat utrymme.

2. Stä ng av maskinen (47).

3. Ta bort å tervinningsbehå llaren (2), ö ppna batterifacket.

4. Anslut laddningskabeln till ett jordat vä gguttag (100v \~ 240v). Anslut laddningskabeln till maskinens uttag.

5. Laddningsindikatorlampan (30) tä nds vilket betyder att den laddas. Grö nt ljus betyder att laddningen ä r klar.

6. Efter att laddningen är klar, dra först ut laddningskabeln från vä gguttaget och koppla sedan bort den från maskinen.

7. Sä tt tillbaka å tervinningsbehå llaren.

OBS!

För ytterligare information om batteriladdaren (29), se det relevanta stycket.

Att Ställa in Batteriets Laddningskurva (SPE)

WARNING

Ställ inte in laddaren ifall du inte har fått profesionell träning

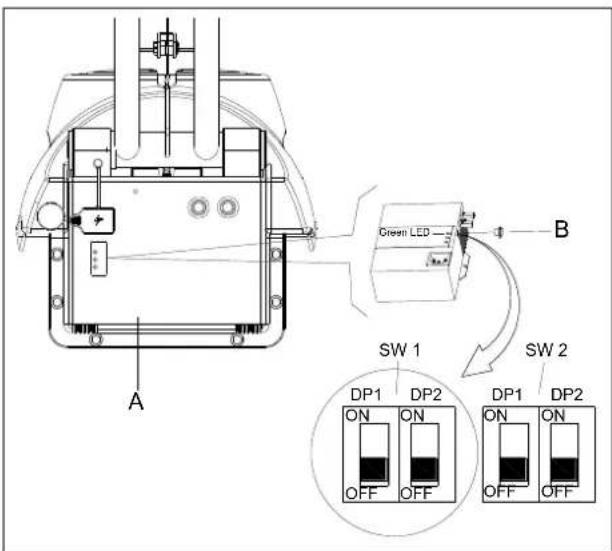

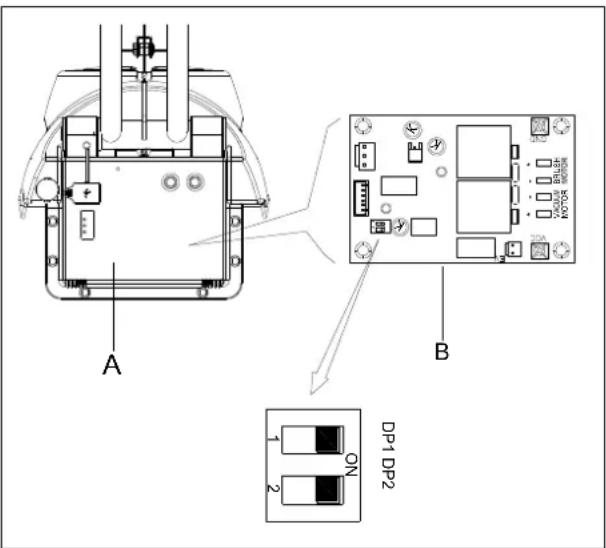

1. Stäng av maskinen och montera av höljet (A som Figur 4) från maskinen. Avlägsna sedan det runda svarta locket påframsidan av laddaren (B som i Figur 4). Du kommer att finna 2 uppsättningar av doppströmbrytare (SW1 och SW2) inuti laddaren.

2. Enbart DP1 av doppströmbrytare SW2 påverkar valet av laddningskurva i enlighet med tabellen nedan. De andra strömbrytarna bör alltid vara i OFF-läge.

Green LED B SW 1 SW 2 A DP1 DP2 DP1 DP2 ON ON OFF OFF ON OFF OFF

Figur 4

SW2 DP1	LADDNINGSPROFIL	LADDARENS LED STATUS VID STRÖM PÅ
ON	IUIa-AGM för Discover AGM batterier	Röd LED blinkar tvågånger
OFF	IU0U-AGM/GEL för andra tillverkare (grundinställningar)	Grön LED blinkar tvågånger

Att Ställa in Batteriets Laddningskurva (Power First)

WARNING

Ställ inte in laddaren ifall du inte har fått profesionell träning

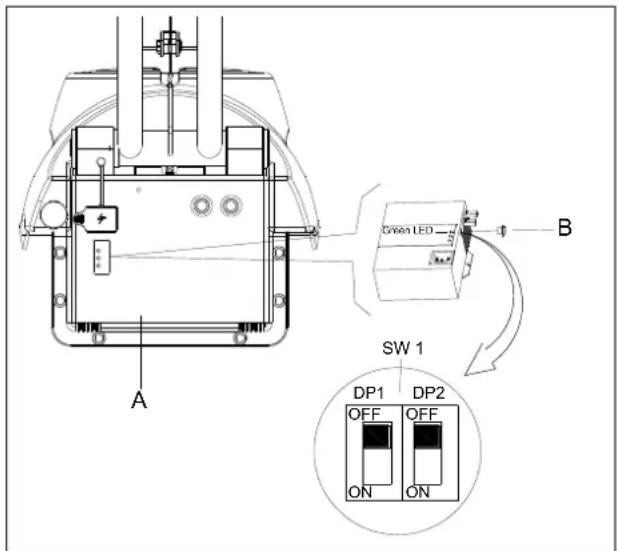

1. Stäng av maskinen och montera av höljet (A som Figur 4.1) från maskinen.

Avlägsna sedan det runda svarta locket på framsidan av laddaren (B som i Figur 4.1). Du kommer att finna 1 uppsättningar av doppströmbrytare (SW1) inuti laddaren.

1. Enbart DP1 av doppströmbrytare SW1 påverkar valet av laddningskurva i enlighet med tabellen nedan. De andra strömbrytarna bör alltid vara i OFF-läge.

Green LED SW 1 A B DP1 DP2 OFF OFF ON ON

Figur 4.1

SW1 DP1	LADDNINGSPROFIL	LADDARENS LED STATUSVID STRÖM PÅ
ON	IUIa för Discover AGM batterier	Röd LED blinkar tvågänger
OFF	IUUa för Fullriver AGM batterier (grundinställningar)	Grön LED blinkar tvågänger

Urladdning av Batteri, Inställning av Spänning för avstängning

WARNING

Ställ inte in PCBA om du inte har fått profesionell träning

1. Stäng av maskinen och montera av höljet (A som i Figur 5) från maskinen. Du kommer att hitta huvudkontroll PCBA (B som i Figur 5). Där finns två strömbrytare (DP1 och DP2) i PCBA.
2. Konfigurera DP1 och DP2. i enlighet med tabellen nedan. Den används för att definiera batteriets urladdnings spänning för avstängning.

A B DP1 DP2 1 ON 2

Figur 5

DP1	DP2	Batterityp	Instrumentbrädans LED-status med ström på
ON	OFF	Discover-EV	Power grön & röd LED blinkar tvågånger
ON	ON	GEL/AGM (grundinställning)	Power grön LED blinkar tvågånger

RENGÖRING AV GUMMISKRAPA

OBS!

Gummiskrapan måste vara ren och dess blad måste vara i gott skick för att få en bra torkning.

FÖRSIKTIGHET!

Anvä nd skyddshandskar nä r du rengö r gummiskrapan eftersom det kan finnas vassa fö remå l bland skrä pet.

KONTROLL OCH UTBYTE AV GUMMISKRAPANS BLAD

1. Ta bort gummiskrapan så som visas i fö regå ende stycke.
2. Kontrollera om kanten på det främre/bakre bladet är trasigt eller sprucket, vid behov byt ut bladen.
3. Skruva loss sex stycken muttrar (37) för att ta bort bladen.
4. Kontrollera att de frä mre/bakre bladen är hela och utan sprickor eller repor. Om de inte är lämpliga, byt ut dem.
5. Installera gummiskrapan i omvä nd ordning.

RENGÖRING AV BORST-/DYNHÅLLARE

FÖRSIKTIGHET!

Anvä nd skyddshandskar nä r du rengö r borsten/dynan eftersom det kan finnas vassa fö remå l bland skrä pet.

1. Ta bort borsten/dynan så som visas i avsnittet anvä ndning.
2. Rengö r och tvä tta borsten/dynan med vatten och rengö ringsmedel.
3. Kontrollera att borsten ä r hel och inte utnö tt, vid behov byt ut borsten.
4. Kontrollera att dynan ä r hel och inte utnö tt, vid behov byt ut dynan.

RENGÖRING AV BEHÅLLARE OCH VAKUUMNÄT MED FLOTTÖR. KONTROLL AV LOCKETS PACKNING

FÖRSIKTIGHET!

Anvä nd skyddshandskar nä r du rengö r behå llaren och vakuum/sugsystemet eftersom det kan finnas vassa fö remå l bland skrä pet.

1. Flytta maskinen till ett utsett områ de.
2. Stä ng av huvudströ mbrytaren (47).
3. Ta av å tervinningsbehå llaren (2), rengö r och skö lj bå de lö snings-/å tervinningsbehå llaren.
4. Ta bort alla vakuumkit, packning, filter, rengö r och installera tillbaka.
5. Kontrollera packningsringen på å tervinningsbehå llarens lock och vakuum gummianslutningen (18) mellan de två behå llarna och se till att de är hela.

OBS!

Packningsringen på återvinningsbehållaren och gummianslutningen mellan de två behållarna skapar vakuum i behållarna. Byt ut dem vid behov.

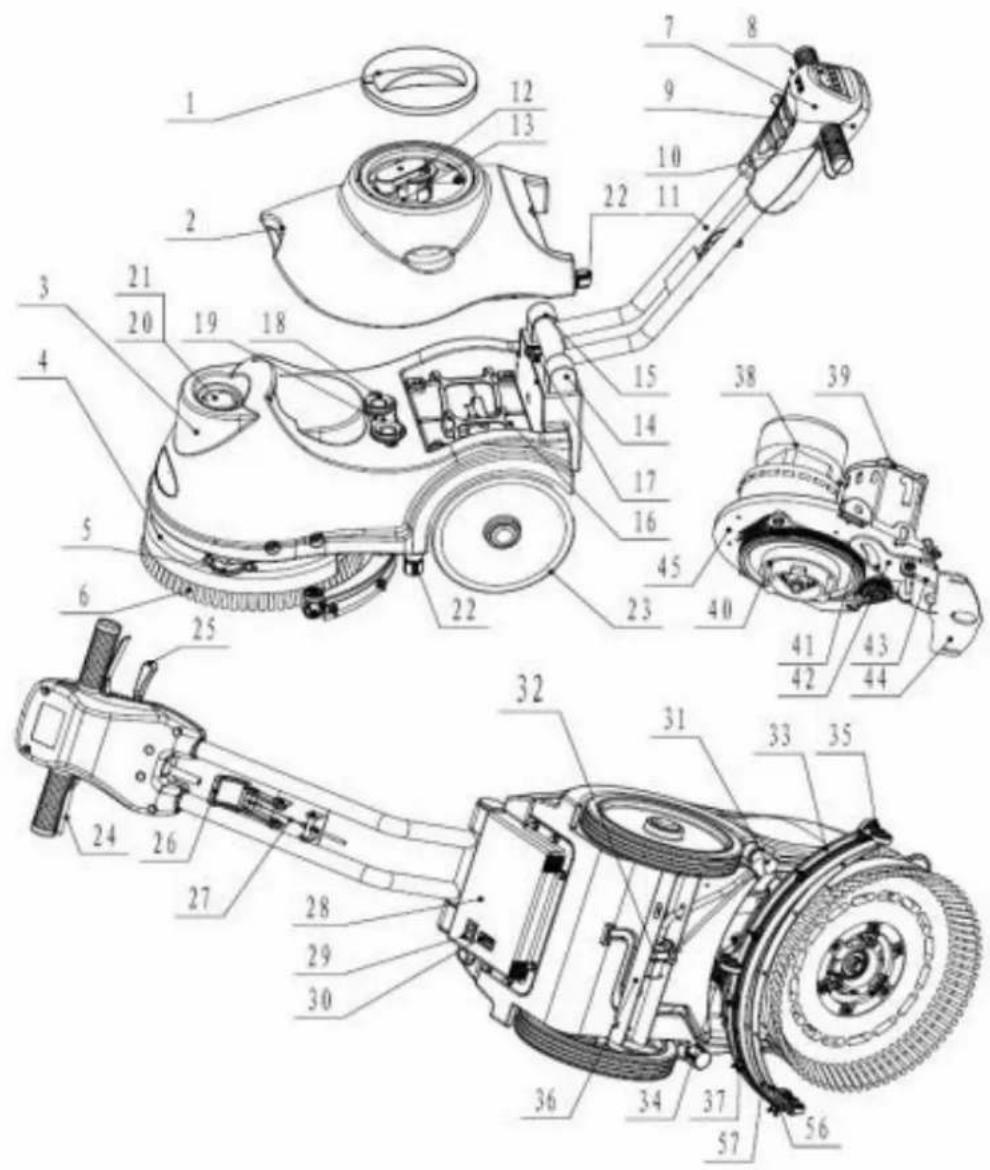

MASKINENS STRUKTUR

1. Lock å tervinningsbehå llare
2. Återvinningsbehå llare
3. Lö sningsbehå llare
4. Borstskydd
5. Skyddsrullar
6. Borste
7. Frä mre handtagets hö lje
8. Kontrollpanel
9. Bakre handtagets hö lje
10. Handtagets gummi
11. Handtagets jä rnrö r
12. Gummiskrapans vakuumsystem
13. Gummiskrapans sugsystem
14. Vä nster positionering
15. Hö ger positionering
16. Batterier
17. Spä rr
18. Gummitä tning
19. Grä nsslangfog
20. Inlopp
21. Lö sningsfilter
22. Tö mningshå l lö sningsbehå llare
23. Hjul på fast axel
24. Vä nster och hö ger handtag
25. Handtagets vridspak
26. Gummiskrapans lyftspak
27. Gummiskrapans snodd
28. Boxkrets
29. Laddare
30. Batteriladdningsindikator
31. Lö sningsflö de manö verspak
32. Magnetventil data

33. Gummiskrapa

34. Gummiskrapans slang

35. Gummiskrapans hjul
36. Axel
37. Mutter
38. Vakuumsystemets motor
39. Borstmotor
40. Drivrem
41. Rem
42. Gummiskrapans rotationsplatta
43. Gummiskrapans lyftplatta
44. Gummiskrapans fä stplatta
45. Motorns få stplatta

1. Kontrollpanel 51. Elektrisk kvantitetsindikator

2. Huvudströ mbrytare 52. Borstmotorns indikator

3. Borstmotorns strö mbrytare 53. Vakuummotorns indikator

4. Vakuummotorns strömbrytare

5. Elektromagnetisk sugventil dataindikator

6. Elektromagnetisk sugventil dataströ mbrytare

TEKNISKA DATA

MODELL AS380/15B-EU/UK
Maskinens lä ngd * bredd * hö jd 770 x 500	x 550 MM
Lö sningstank volym 15 L
Återvinningstank volym 15 L
Hjuldiameter 254 MM
Borstmotor data 24 V 250 W
Vakuummotor data	24 V 250 W
Magnetventil data 24 V
Maximal lutning	2 %
Ljudnivå	65 dBA
Batteri data	(2X12 V) 24 V 33 Ah/20 h
Strö mkabel lä ngd	/
Batterier	196 x 130 x 175 mm
Driftkapacitet, upp till	800 mm H_2O
Rengö ringsproduktivitet	750 m^2 /h
Gummiskrapans bredd	490 mm
Borstdiameter	380 mm
Borste rpm	150 rpm
Laddare	Ingå ng 100-240Vac, 50-60 HzUtgå ng 24 Vdc, 5 A
Maskinvikt	60 kg
Maskin vikt (med laddare och fö rpackning)	65 kg
Kartong	780 x 145 x 590 MM
Borsttryck	20 kg

FELSÖKNING

Problem Mö jlig orsak Åtgå rd
Maskinen fungerar inte, indikatorlampan (51) lyser inte	Batterikontakten är frå nkopplad Koppla in den
	Batterierna är helt urladdade Ladda batterierna
	Elsladden är bortkopplad frå n elnä tet Koppla in den
Maskinen fungerar inte, indikatorlampan (51) lyser rö d	Batterierna är urladdade Ladda batterierna
Borstmotorn fungerar inte, borstens indikatorlampa (52) lyser inte	Fel på mö nsterkort eller tangentbord Byt	ur mö nsterkort eller tangentbord
Borstmotorn fungerar inte, borstens indikatorlampa (52) blinkar	Däckmotorn är överbelastad	Använda mindre aggressiva borstar som är lämpade för det golv som ska rengö ras
	Det finns frä mmande material (intrasslade trådar etc) som hindrar borsten frå n att snurra	Rengö r borsten
Vakuummotorn fungerar inte, vakuummotorns indikatorlampa (53) lyser inte	Fel på mö nsterkort eller tangentbord Byt	ur mö nsterkort eller tangentbord
Vakuummotorn fungerar inte, vakuummotorns indikatorlampa (53) blinkar	Vakuumsystemets motor är överbelastad	Kontrollera vakuumsystemets motor
Sugelfekten är inte tillräcklig	Återvinningsbehållaren är full	Töm återvinningsbehållaren
	Slangen är frå nkopplad frå gummiskrapan	nKoppla in den
	Vakuumenheten är tilltä ppt	Rengö r eller kontrollera
	Gummiskrapan är smutsig eller gummiskrapans blad är utslitna eller skadade	Rengö r och kontrollera gummiskrapan
	Återvinningsbehå llaren lä ccker	Lå s spä rren (17)
	Behållarens lock är inte stängt ordentligt eller så är r packningen skadad	Stå ng locket ordentligt eller byt ut packningen
Lösningsflödet är inte tillräckligt.	Lösningsfiltret är smutsigt	Rengör filtret
	Lö sningsbehå llaren är tom	Fyll på behå llaren
	Lö sningens flö desstyrventil (31) är blockerad	r Rengö r ventilen
	Lösningen är smutsig	Töm lösningsbehållaren, rengör den och fyll på med ren lö sning
Gummiskrapan lä mnar märken på golvet	Det finns skräp under gummiskrapans blad	Ta bort skrä pet
	Gummiskrapans blad är slitna, flisade eller trasiga	Byt ut bladen

SIKKERHETSANVISNINGER

Slå av alle bryterne på betjeningspanelet (46).

FORSIKTIG!
