Produkttype	Gulvskrubber med sugefunktion
Mærke	Viper
Model	AS380/15
Dimensioner (L x B x H)	660 x 500 x 550 mm
Driftsvægt	60 kg
Strømforsyning	24 V DC (2 batterier 12 V 35 Ah)
Oplader	Indgang 100-240 V AC, udgang 24 V DC 5 A
Opløsningstankkapacitet	15 L
Opsamlingstankkapacitet	15 L
Børstemotor	24 V, 250 W
Sugemotor	24 V, 300 W
Børstebredde	380 mm
Børstehastighed	150 o/min
Skraberbredde	480 mm
Støjniveau	68 dB(A)
Maksimal hældning	2 %
Batteritype	AGM (Discover eller Fullriver afhængigt af indstilling)
Cirka driftstid	Op til 1 time (afhængigt af brug)
Hovedfunktioner	Vask, sugning, opsamling af snavset vand
Rutinemæssig vedligeholdelse	Rengøring af skraber, børste, tanke, filtre
Sikkerhed	Nødstop ved lav batteri, motorbeskyttelse mod overbelastning
Tilgængelige reservedele	Børster, skrabere, blade, filtre, batterier, remme
Reparerbarhed	Vedligeholdelse af kvalificeret personale, autoriseret eftersalgsservice

Ofte stillede spørgsmål - AS380/15 Viper

Hvordan oplader jeg batterierne på AS380/15?

Sluk for enheden, åbn dækslet til opsamlingstanken for at få adgang til batterirummet. Tilslut opladeren til en stikkontakt (100-240 V) og tilslut ladekablet til enhedens stik. Ladeindikatoren lyser. Når opladningen er færdig (fast grøn LED), skal du først tage stikket ud af stikkontakten og derefter fra enheden. Luk dækslet.

Hvilken type batteri skal jeg bruge, og hvordan indstiller jeg opladeren?

Enheden bruger AGM-batterier (Discover eller Fullriver). Opladeren kan konfigureres via DIP-kontakter (SW1/SW2) for at tilpasse ladekurven. Se manualen for præcise indstillinger. Som standard er profilen IUoU-AGM/GEL. Ændr kun indstillinger, hvis du er uddannet.

Hvordan rengør jeg skraberen og bladene?

For at rengøre skraberen sænkes den, og for/blade inspiceres. Skru de seks vingemøtrikker af for at fjerne bladene. Rengør eller udskift, hvis de er revnede. Saml i omvendt rækkefølge. For selve skraberen løsnes fastgørelsesknapperne, den glides ud af holdere, rengøres og sættes tilbage.

Hvordan tømmer jeg opløsnings- og opsamlingstankene?

For opløsningstanken skrues aftapningsproppen i bunden af, lad vandet løbe i en spand. Skyl med rent vand. For opsamlingstanken åbnes låsen, tanken tages ud, låget åbnes og snavset vand tømmes. Du kan også bruge aftapningsproppen. Rengør med rent vand efter hver brug.

Hvad gør jeg, hvis sugningen af snavset vand er utilstrækkelig?

Kontroller, at opsamlingstanken ikke er fuld. Sørg for, at slangen er korrekt tilsluttet skraberen. Rengør sugeenheden og flottøren. Kontrollér, at skraberen er ren, og at bladene ikke er slidte. Kontrollér også, at tankdækslet er ordentligt lukket, og at tætningen er i god stand.

Hvordan skifter jeg børsten eller pudsen?

Sluk for enheden og sænk skraberen. Vip enheden som vist. Montér børste/pudsdriveren på navet og drej mod uret, indtil den låser. For at afmontere drejes med uret, indtil den frigøres. Rengør børsten regelmæssigt med vand og rengøringsmiddel.

Hvilken daglig vedligeholdelse anbefales?

Efter hver brug: Tøm og rengør opløsnings- og opsamlingstankene. Rengør skraberen. Oplad batterierne. Kontrollér bladenes og børstens tilstand. Opbevar enheden på et rent, tørt sted med børsten og skraberen hævet.

Hvad gør jeg, hvis enheden ikke starter?

Kontroller, at batteriet er tilsluttet og opladet. Strømindikatoren (51) skal lyse. Hvis indikatoren blinker rødt, skal batterierne oplades. Kontrollér kablerne og stikkene. Hvis problemet fortsætter, kontakt autoriseret eftersalgsservice.

Kan der bruges rengøringsmidler i opløsningstanken?

Ja, men kun ikke-skummende produkter, der er egnet til gulvskrubbere. Overhold de anbefalede doseringer. Overskrid ikke 40°C for vand. Undgå brandfarlige eller ætsende produkter, der kan beskadige enheden.

Hvor finder jeg reservedele til AS380/15?

Reservedele (børster, skraberblade, filtre, batterier, remme) fås hos autoriserede Viper-forhandlere eller eftersalgsservice. Brug altid originale eller producentgodkendte dele for at sikre sikkerhed og ydeevne.

BRUGSANVISNING AS380/15 Viper

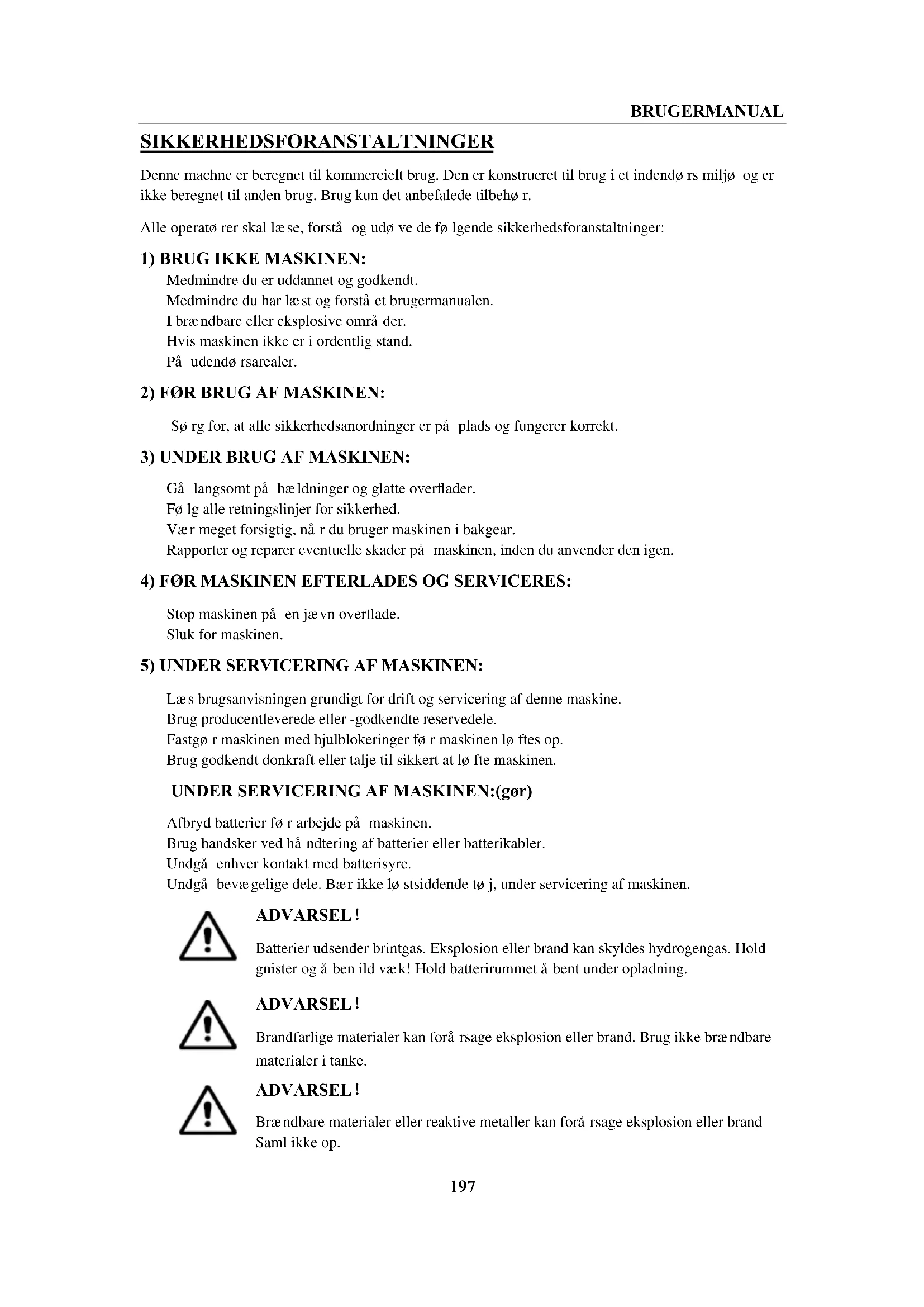

Vi, Nilfisk erklærer hermed under eget ansvar at ovennævnte produkt(er) er i overensstemmelse med følgende direktiver og standarder.

Denne machine er beregnet til kommercielt brug. Den er konstrueret til brug i et indendø rs miljø og er ikke beregnet til anden brug. Brug kun det anbefalede tilbehø r.

Alle operatø rer skal læ se, forstå og udø ve de fø lgende sikkerhedsforanstaltninger:

1) BRUG IKKE MASKINEN:

Medmindre du er uddannet og godkendt.

Medmindre du har læst og forstå et brugermanualen.

I brændbare eller eksplosive områ der.

Hvis maskinen ikke er i ordentlig stand.

På udendø rsarealer.

2) F∅R BRUG AF MASKINEN:

Sø rg for, at alle sikkerhedsanordninger er på plads og fungerer korrekt.

3) UNDER BRUG AF MASKINEN:

Gå langsomt på hældninger og glatte overflader.

Vær meget forsigtig, nå r du bruger maskinen i bakgear.

Rapporter og reparer eventuelle skader på maskinen, inden du anvender den igen.

4) F∅R MASKINEN EFTERLADES OG SERVICERES:

Stop maskinen på en jæ vn overflade.

Sluk for maskinen.

5) UNDER SERVICERING AF MASKINEN:

Læs brugsanvisningen grundigt for drift og servicering af denne maskine.

Brug producentleverede eller -godkendte reservedele.

Fastgø r maskinen med hjulblokeringer fø r maskinen lø ftes op.

Brug godkendt donkraft eller talje til sikkert at lø fte maskinen.

UNDER SERVICERING AF MASKINEN:(gør)

Afbryd batterier fø r arbejde på maskinen.

Brug handsker ved hå ndtering af batterier eller batterikabler.

Undgå enhver kontakt med batterisyre.

Undgå bevæ gelige dele. Bær ikke lø stsiddende tø j, under servicering af maskinen.

ADVARSEL!

Batterier udsender brintgas. Eksplosion eller brand kan skyldes hydrogengas. Hold gnister og å ben ild væk! Hold batterirummet å bent under opladning.

ADVARSEL!

Brandfarlige materialer kan forå rsage eksplosion eller brand. Brug ikke brændbare materialer i tanke.

ADVARSEL!

Brændbare materialer eller reaktive metaller kan forå rsage eksplosion eller brand Saml ikke op.

OPSÆTNING OG INSTALLATION AF MASKINEN

UDPAKNING AF MASKINEN

Sørg for at tjekke indpakningen for eventuelle skader. Umiddelbart efter udpakning, skal du rapportere eventuelle skader til fragtselskabet.

Kontroller indholdet af pakken for at sikre, at fø lgende elementer er inkluderet:

1. Maskinen
2. Batterier (x2)
3. Gummiskraber-enhed
4. Skrubbe/tø rrer brugermanual
5. Manual til elektrisk batterioplader (hvis inkluderet)
6. Ledning til batteri og oplader (hvis inkluderet)
7. Bø rste- eller pudeholder (hvis inkluderet)

INSTALLATION OG AFMONTERING AF BATTERI

1. Sluk for hovedafbryderen (47).
2. Fjern opsamlingstanken (2), som vist i det relevante afsnit.
3. Skru bolten fra batterierne (16), og fjern eller udskift derefter.
4. Installer batterierne i maskinen i henhold til nedenstå ende diagram.
5. Installer opsamlingstanken.

ADVARSEL

Forbind ikke ^+ til+, eller - til-, ved afmontering eller installation af batterier. Det er meget farligt.

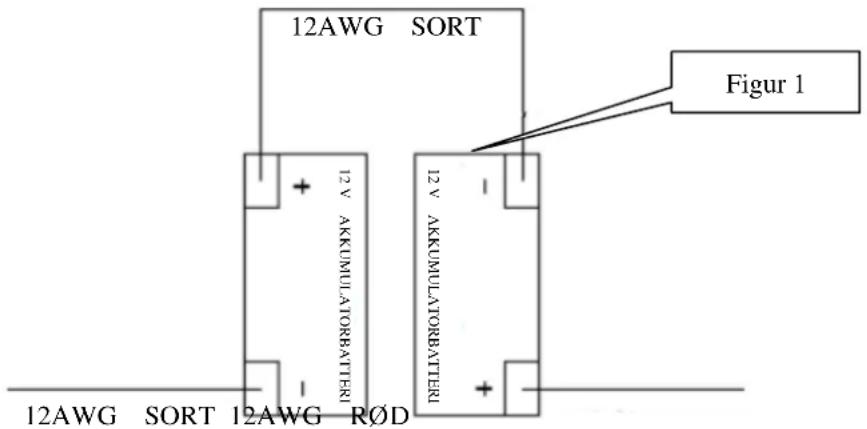

12AWG SORT 12V AKKUMULATORBATTERU 12V AKKUMULATORBATTERU Figur 1 12AWG SORT 12AWG R∅D

Udskiftning af batteri

Oplad batterierne (se procedure i kapitlet Vedligeholdese).

OPSÆTNING AF MASKINEN

Kontrol før drift

1. Fej eller stø v overfladen af, der skal rengø res.
2. Kontrollé r, at gummiskraberen er installeret korrekt.
3. Sænk gummiskraberen (33) med hå ndtaget (26).
4. Kontrollé r at batteriet er fuldt opladet. (Se BATTERIOPLADNING)
5. Kontroller at bø rste/pude er installeret korrekt.

Installation og afmontering af børste-/pudeholder

BEMÄRK

Installer kun manuelt. I tilfælde af auto-installation, vil det slide på bø rsteholderen. Sø rg for, at tankene er tomme fø r demontering af bø rsten.

1. Sluk for maskinen.
2. Læg maskinen ned i denne position som angivet i figur 2, Træk lø ftehå ndtaget op (26) for at hæ ve gummiskraberen (33).
3. Monter bø rste eller pudeholder på hjulnavet og drej mod uret, indtil den lå ses, som angivet i figur 3.
4. For at fjerne bø rsten / puden, roter bø rsten / puden med uret, indtil det frigø res fra hjulnavet.

ADVARSEL

Tænd ikke maskinen i denne stilling som nedenfor. Bø rsten / puden kan frigø res og forvolde skade.

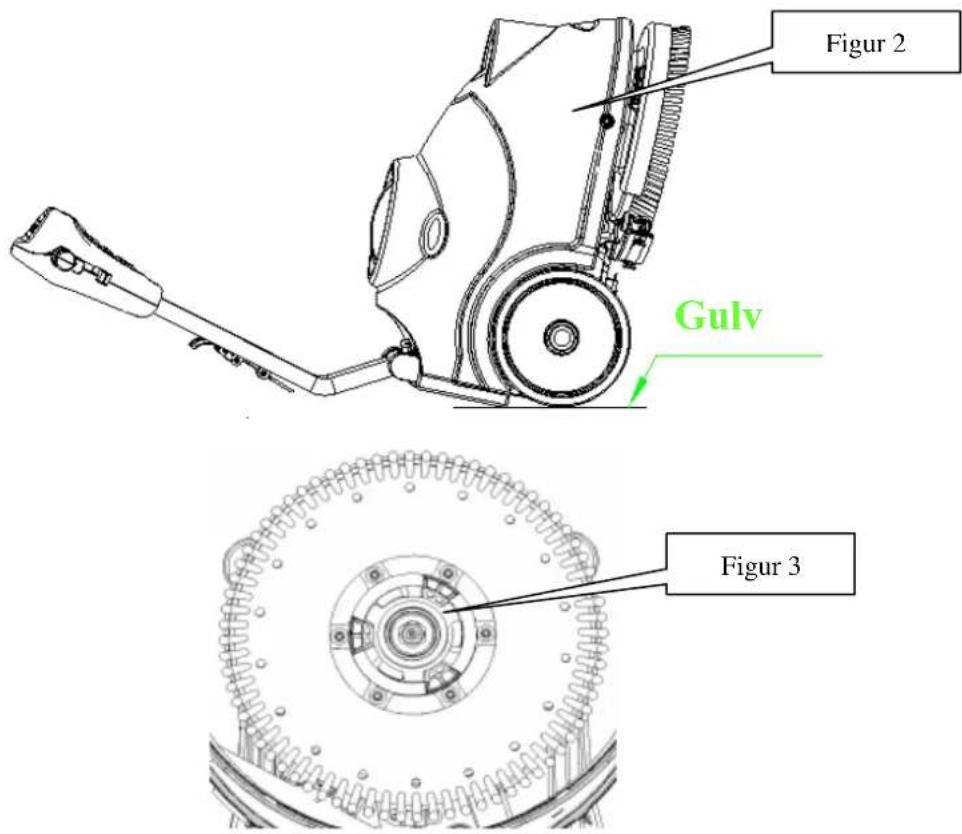

Figur 2 Gulv Figur 3

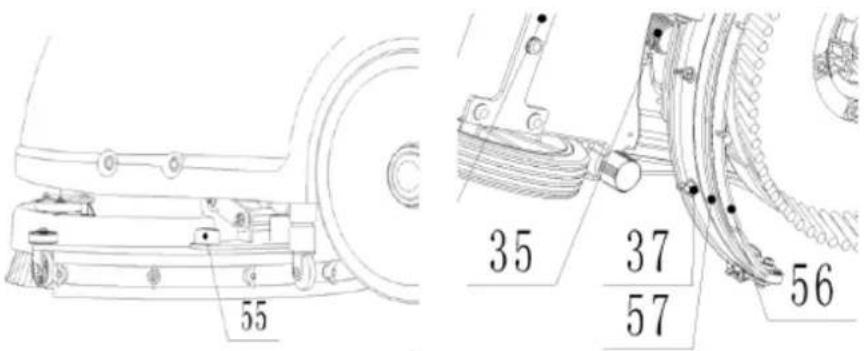

Installation af gummiskraber

1. Sluk for maskinen (47).
2. Træk gummiskraberens hå ndtag (26) ned for at sætte gummiskraberen på positionen "arbejde".
3. Læg maskinen ned i positionen angivet i figur 2.
4. Lø sn de to knapper (55) på gummiskraberen og skub gummiskraberen ind i å bningerne af gummiskraberens beslag. Stram skruerne forsvarligt (lø sn skruerne ved afmontering).
5. For at udskifte den forreste / bagerste gummiskraber (56/57), skru mø trikken lø s (37).

55 35 37 57 56

Påfyldning af opløsningstanken

BEMÄRK

Maskinen kan fyldes med et rø r eller spand. Fjern ikke oplø sningsfilteret (21), under på fyldning.

1. Fyld vand på oplø sningstanken (3) fra indlø bet (20) gennem rø r eller spand

2. Fyld ikke oplø sningstanken helt, fyld op til et par centimeter fra kanten.

3. Vandtemperaturen må ikke overstige 40 °C.

FORSIGTIG!

Brug kun lav-skum og ikke-brændbare rengø ringsmidler, der er beregnet til automatiske skrubbemaskiner

Dræning af opløsningstanken

BEMÄRK

Opløsningstanken skal tømmes og rengøres efter hver rengøring er fuldført.

1. Skru aflø bshætten (22) på bunden af oplø sningstanken af. Oplø sningen/vandet vil strø mme frit ud i en spand eller gulvaflø b.
2. Skyl opløsningstanken med rent vand efter hver brug. Dette vil hjælpe med at forhindre kemisk opbygning.
3. Skru aflø bshætten (22) på .

Dræning af opsamlingstanken

BEMÆRK

Opsamlingstanken skal tømmes og rengøres efter hver rengøring er fuldført.

1. Drej på lå sen (17) på opsamlingstanken, fjern opsamlingstanken fra maskinen ved at tage fast i de to kroge på tanken. Åbn lå get (1) og vælt opsamlingstanken for at dræ ne det snavsede vand i en beholder, eller skru dræ ningsdæ kslet (22) af, for at lade vandet lø be ned i en spand.
2. Skyl og rens opsamlingstanken med rent vand efter hver brug.
3. Placer opsamlingstanken på maskinen og drej på låsen (17) for at låse den.

DRIFT AF MASKINEN

1. Indstil hå ndtaget til en komfortabel hø jde ved at trykke på hå ndtaget (25).
2. Sænk gummiskraberen (33) på gulvet ved at trække ned løftemekanismen (26).

3. Tænd for hovedafbryderen (47).

4. Tænd børstemotorens kontakt (48), og opløsningskontakten (50), det angivne lys vil være tændt.

5. Tænd vakuummotorkontakten (49), det angivne lys vil være tændt.
6. Hvis det er nødvendigt, manuelt juster vandgennemstrømningen ved dreje på kuglehanen (31)
7. Træk den ene eller begge operatørudløsere (24), og derefter vil børsten begynde at dreje, og oplø sningen begynder at flyde. Flyt maskinen og start rengø ring.

BEMÆRK

Hvis batteriindikatoren lyser (51) grøn, kan maskinen anvendes. Hvis den er gul eller rød, skal batterierne oplades.

FORSIGTIG!

Ved rengø ring af overdrevent beskidte gulve eller andet, kan dette medfø re at maskinen ikke virker, bø rste motor og vakuum indikatorer på kontrolpanelet (46) blinker samtidigt. Det betyder, at maskinen bliver overbelastet.

Sluk alle kontakter på kontrolpanelet (46).

FORSIGTIG!

Maskinen må ikke anvendes sammen med afladede batterier for at undgå at beskadige batterierne og reducerer batteriets levetid.

EFTER BRUG AF MASKINEN

Efter skrubning, skal du udfø re nedenstå ende handlinger, fø r du forlader maskinen:

1. Fjern bø rste-/pudeholder
2. Tø r og rengø r tankene med fuld væske.
3. Udfør de daglige vedligeholdelsesprocedurer (se kapitlet Vedligeholdelse)
4. Opbevar maskinen på et rent og tørt sted, med børste-/pudeholder og gummiskraberen
5. Hvis opbevaringen finder sted på en placering hvor der kan forekomme frostgrader, skal du sørge for at dræne alle væsker fra maskinen fø r opbevaring. da skader forvoldt af temperaturer under frysepunktet, ikke dækkes af garantien.

MASKINE DER IKKE BRUGES I LÄNGERE TID

Hvis maskinen ikke skal bruges i mere end 30 dage, skal du fortsætte med nedenstå ende tiltag:

1. Udfø r procedurerne, der er vist i "efter brug af maskinen punkt«.
2. Afbryd batteristikket.

VEDLIGEHOLDELSE

Levetiden af maskinen og dens maksimale driftssikkerhed sikres ved korrekt og regelmæssig vedligeholdelse. Fø lgende skema giver den planlagte vedligeholdelse. De viste intervaller kan variere afhængigt af særlige arbejdsvilkå r, som vil blive fastlagt af den ansvarlige for vedligeholdelsen.

ADVARSEL

Vedligeholdelsesprocedurer skal udfø res med maskinen slukket og batterier/batteriopladerkabel afbrudt. Desuden skal du omhyggeligt læ se instruktionen i kapitlet Sikkerhed.

Alle planlagte eller ekstraordinære vedligeholdelsesprocedurer skal udføres af kvalificeret personale eller af et autoriseret servicecenter.

Denne manual beskriver kun de lettere og mest almindelige vedligeholdelsesprocedurer.

For andre vedligeholdelsesprocedurer vist i Tabel for planlagt vedligeholdelse, se venligst Servicehå ndbogen, der kan konsulteres på ethvert servicecenter.

TABEL FOR PLANLAGT VEDLIGEHOLDELSE

Procedure Dagligt, efter	brug af maskinen	Ugentlig Hver 6. må ned	Årligt
Opladning af batteri
Rengø ring af gummiskraber
Rengø ring af bø rste
Tank og vakuum rengø ring, kontrol af dækslets pakning
Kontrol og erstatning af gummiskraber
Rengø ring af oplø sningsfilter
Rengø ring af filter til udlø b
Tjek og stramning af skruer og mø trikker (1)
Smø ring af roterende dele (1)
Børste-/pudeholder motor kulbørster kontrol eller udskiftning			(2)
Vakuum-system motor kulbørster kontrol eller udskiftning			(2)

(1) Og efter de fø rste 8 timers drift.
(2) Denne vedligeholdelsesprocedure skal udfø res af et autoriseret Viper servicecenter.

OPLADNING AF BATTERI

BEMÄRK

Oplad batterierne, nå r den gule eller rø de indikator (51), eller ved slutningen af hver arbejdscyklus.

FORSIGTIG!

Hold batterierne opladede – det forlænger deres levetid.

FORSIGTIG!

Hvis maskinen ikke er udstyret med indbygget batterioplader, skal du vælge en ekstern batterioplader der passer til den type batterier der er installeret.

ADVARSEL!

Brug venligst viper godkendt oplader til at oplade batteriet

ADVARSEL!

Vær særlig opmærksom, på opladning af WET-batterier, da der kan være fluidlækager. Batteriet er ætsende. Hvis det kommer i kontakt med huden eller øjnene, skylles der grundigt med vand og søg læge.

1. Placer opladeren og maskinen i et godt ventileret områ de.
2. Sluk for maskinen (47).
3. Fjern opsamlingstanken (2), dette vil gø re batterirummet synligt.
4. Sæt opladningskabel i stikkontakt med jordforbindelse (100 V \~ 240 V). Slut ladekablet til maskinens stik.
5. Opladningsindikator lyser (30) betyder at maskinen oplades, grø nt lys betyder batteriopladning er afsluttet.
6. Efter afslutningen af opladningen fjernes ladekablet fra stikkontakten, og afbryd derefter fra maskine.
7. Sæt opsamlingstanken på plads igen.

BEMÆRK

For yderligere information om driften af batteriopladeren (29), se det relevante afsnit.

Batteriopladningskurve - Opsætning (SPE)

ADVARSEL

Indstil ikke opladeren, medmindre du har professionel træning

1. Sluk for maskinen, og fjern dækslet (A som figur 4) fra maskinen. Fjern derefter den runde sorte hætte, der er placeret på forsiden af opladeren (B som figur 4). Du finder de 2 dipswitches (SW1 og SW2) på opladeren.
2. Det er kun DP1 fra dipswitch SW2, der påvirker valg af ladningskurve ifølge nedenstående tabel. De andre kontakter skal altid være FRA.

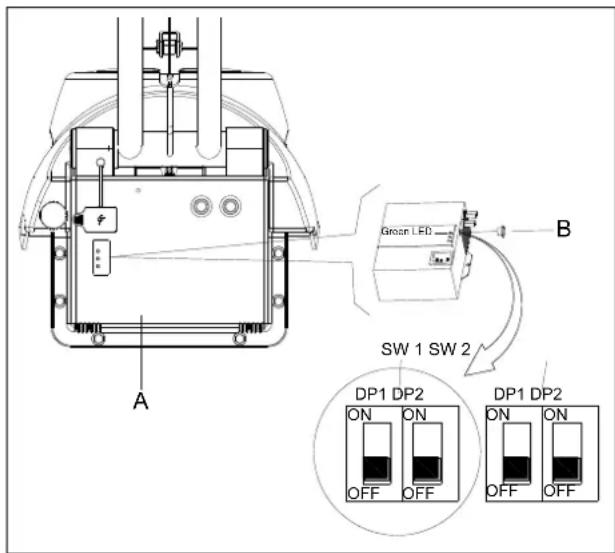

A Green LED B SW 1 SW 2 DP1 DP2 ON ON OFF OFF DP1 DP2 ON ON OFF OFF

Figur 4

SW2 DP1	OPLADNINGSPROFIL	OPLADNINGSSTATUS NÅR DENER TÆ NDT
TIL	IUIa-AGM til Discover AGM batterier	Rød LED blinker to gange
FRA	IU0U-AGM/GEL af andre producenter (standardindstilling)	Grøn LED blinker to gange

Batteriopladningskurve - Opsætning (Power First)

ADVARSEL

Indstil ikke opladeren, medmindre du har professionel træning

1. Sluk for maskinen, og fjern dækslet (A som figur 4.1) fra maskinen. Fjern derefter den runde sorte hætte, der er placeret på forsiden af opladeren (B som figur 4.1). Du finder de 1 dipswitches (SW1) påopladeren.
2. Det er kun DP1 fra dipswitch SW1, der påvirker valg af ladningskurve ifølge nedenstående tabel. De andre kontakter skal altid være FRA.

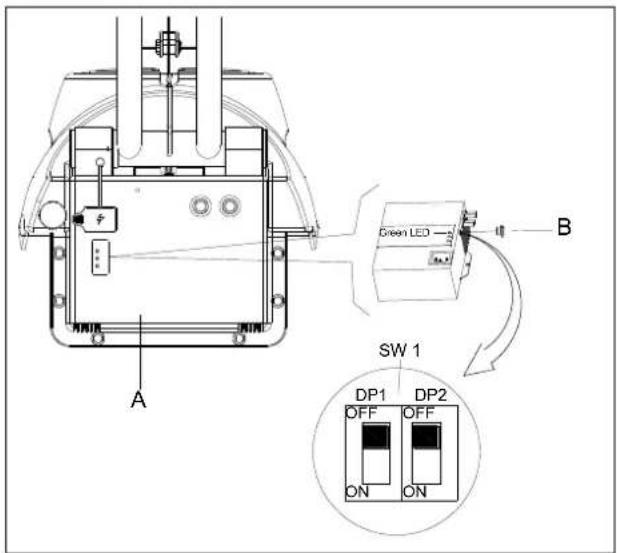

Green LED SW 1 DP1 DP2 OFF OFF ON ON

Figur 4.1

SW1 DP1 OPLADNINGSPROFIL		OPLADNINGSSTATUS NÅR DENER TÆ NDT
TIL	IUla til Discover AGM batterier	Rød LED blinker to gange
FRA	IUUa til Fullriver AGM batterier (standardindstilling)	Grøn LED blinker to gange

Batteriafladning afbrudt - Opsætning

ADVARSEL

Indstil ikke PCBA, medmindre du har professionel træ ning

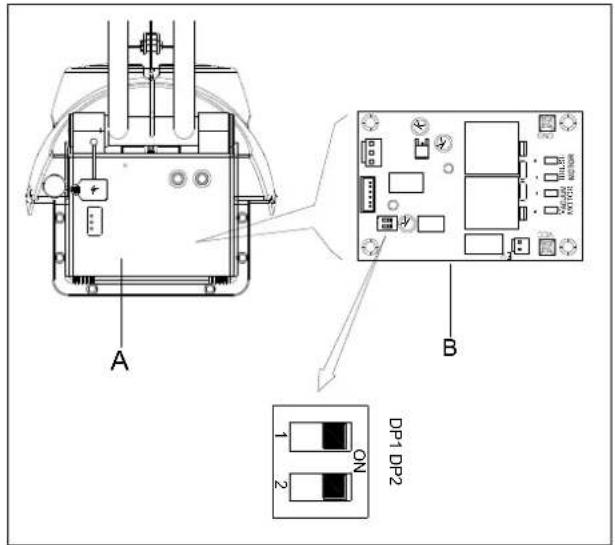

1. Sluk for maskinen, og fjern dækslet (A som figur 5) fra maskinen. Du vil finde hovedkontrollen PCBA (B som figur 5). Der er 2 kontakter (DP1 og DP2) i PCBA.
2. Konfigurer DP1 og DP2. Ifølge nedenstående tabel. Det bruges til at definere spændingen, der afbryder batteriets afladning.

A B DP1 DP2 1 2 ON

Figur 5

DP1	DP2	Batteri type	Instrumentbrættets LED status, når den er tændt
TIL	FRA	Discover-EV	Når den er tændt blinker LED grønt & rødt to gange
TIL	TIL	GEL/AGM (standardindstilling)	Når den er tændt blinker LED grønt to gange

RENG∅RING AF GUMMISKRABEREN

BEMÆRK

Gummiskraberen skal være rent og dens vinger skal være i god stand, for at få en god tørring.

FORSIGTIG!

Det er tilrå deligt at bære beskyttelseshandsker ved rengø ring af gummiskraberen fordi der kan være skarpe vragdele.

KONTROL OG ERSTATNING AF GUMMISKRABERENS BLADE

1. Fjern gummiskraberen som vist i det foregå ende afsnit.
2. Kontroller, om kanten af forreste / bagerste blade er revnede eller ødelagte, om nødvendigt udskift dem med nye.
3. Skru mø trikken af (37) for at fjerne knivene.
4. Kontroller de forreste / bageste blade for integritet, revner og flænser. Hvis de ikke er tilstrækkelige, vend eller erstat dem.
5. Installer gummiskraberen i omvendt rækkefø lge.

RENG∅RING AF B∅RSTE-/PUDEHOLDER

FORSIGTIG!

Det er tilrå deligt at bæ re beskyttelseshandsker ved rengø ring af bø rste/pude, fordi der kan være skarpe vragdele.

1. Fjern bø rsten / puden som vist i brug kapitel.
2. Rengø r og vask bø rsten / puden med vand og rengø ringsmiddel.
3. Kontroller bø rstehå rene for integritet og ifø rt status; om nø dvendigt udskifte bø rsten.
4. Kontroller puden; om nø dvendigt udskift den.

RENG∅RING AF TANK/VAKUUMNET OG KONTROL AF DÆKSEL

FORSIGTIG!

Det er tilrå deligt at bære beskyttelseshandsker ved rengø ring af tank/vakuumdele, fordi der kan være skarpe vragdele

1. Flyt maskinen til det udpegede bortskaffelse områ det.
2. Sluk for hovedafbryderen (47).
3. Tag genindvindingstanken (2), rene og skyl begge lø sning / opsamlingstanken, og lø be ud.
4. Tag alle vakuum kits, pakning, filter, ren og re-installere.
5. Kontroller genindvindingstanken lå g pakning ring og vakuum gummi stik (18) mellem to tanke er integritet eller ej.

BEMÄRK

Pakningen ringen for inddrivelse tank og gummi stik mellem to tanke skaber vakuum i tanken. Hvis det er nødvendigt, erstat dem.

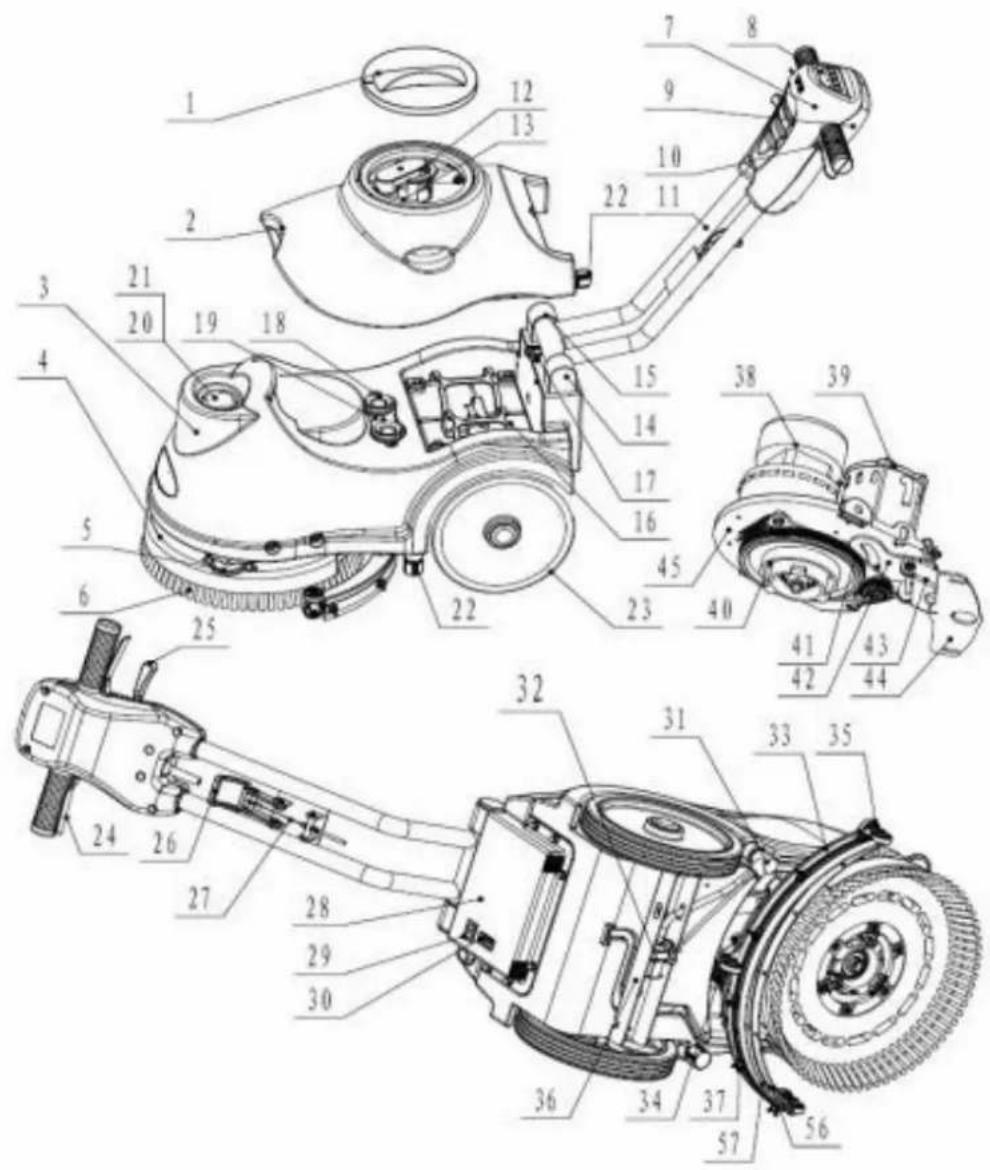

MASKINENS STRUKTUR

1. Opsamlingstankens lå g
2. Opsamlingstank
3. Oplø sningstank
4. Bø rstedække
5. Beskyttende rullere
6. Bø rste
7. Forreste hå ndtag
8. Kontrolpanel
9. Bagerste hå ndtag
10. Gummihå ndtag
11. Hå ndteringsjern
12. Samling af gummiskraber-vakuum
13. Samling af gummiskraber-sugning
14. Venstre positioning
15. Hø jre positioning
16. Batterier
17. Lå s
18. Gummiforsegling
19. Slangeforsamling
20. Indgang
21. Oplø sningsfilter
22. Oplø snings-dra ningstank
23. Hjul på fikseret akse
24. Hå ndtag – venstre og hø jre
25. Hå ntag rotering
26. Gummiskrabers lø ftehå ndtag
27. Gummiskrabers string
28. Kassekredslø b
29. Oplader
30. Indikator til batteriopladning
31. Kontrolhå ndtag til oplø sningsgennemstrø mning
32. Elektromagnetisk ventil data

33. Gummiskraber

34. Gummiskrabers slange

35. Gummiskrabers hjul
36. Akse
37. Mø trik
38. Vakuumsystemets motor
39. Bø rste motor
40. Drivbælte
41. Bælte
42. Gummiskrabers roteringsplade
43. Gummiskrabers lø fteplade
44. Gummiskrabers fikseringsplade
45. Motor fikseringsplade

Problem Mulig å rsag Lø sning
Maskinen virker ikke, indikatorlampe (51) tændes ikke	Batteristikket er afbrudt Forbind
	Batterierne er helt afladet Oplad batterierne
	Ledning afbrudt fra strø mmen Forbind
Maskinen virker ikke, indikatorlampe (51) lyser rø dt	Battericrne er helt afladet Oplad battericrne
Bø rstemotor virker ikke, bø rste indikatorlampe (52) tændes ikke	PCB eller tastatur er defekt Skift PCB eller tastaturet
Bø rstemotor virker ikke, bø rste indikatorlampe (52) blinker	Motoren er overbelastet Brug mindre aggressive bø rster egnede til gulvet, der skal rengø res
	Der er fremmedmaterialer (sammenfiltrede tråde osv) der forhindrer bø rsten i at rotere	Rengø r bø rsteholder
Vakuumsystemmotor virker ikke, Vakuumsystemindikatorlampe (53) tændes ikke	PCB eller tastatur er defekt Skift PCB eller tastaturet
Vakuumsystemmotor virker ikke, Vakuumsystemindikatorlampe (53) blinker	Vakuumsystemet motoren er overbelastet	Kontroller vakuumsystem motor
Sugestyrken er utilstrækkelig	Opsamlingstanken er fuld.	Tøm opsamlingstanken
	Slangen er afbrudt fra gummiskraberen	Forbind
	Vakuumsamling er tilstoppet	Rengø r og kontroller
	Gummiskraberen er beskidt, eller gummiskraberbladene er slidte eller beskadigede	Rengø r og kontroller gummiskraberen
	Opsamlingstanken er ikke låst Lå s lå sen	(17)
	Tankdækslet ikke er helt lukket, eller pakningen er beskadiget	Luk dækslet ordentligt eller udskift pakningen
Strø mmen af oplø sning er utilstrækkelig.	Oplø sningstankens filter er beskidt	Rengø r filter
	Der er ikke mere oplø sning	Fyld tanken op
	Oplø sningstankens strø mstyreventil (31) er blokeret	Rengø r ventil
	Opløsningen er beskidt	Tøm opløsningen, rengør tanken og fyld med ren oplø sning
Gummiskraberen efterlader mærker på gulvet.	Der er snavs under gummiskraberens knife	Fjern snavs
	Gummiskraberknivene er slidte, tilhuggede eller revnede	Udskift knivene

SÄKERHETSFÖRESKRIFTER

Hvis den ikke er i forskriftsmessig stand.

Utendø rs.

2) F∅R MASKINEN TAS I BRUK:

Fø lg alle sikkerhetsanvisninger.

Maskinen må sikres med hjulblokker fø r den jekkes opp.

1. Fyll vann på vanntanken (3) via innlø pet (20) med et rø r eller en bø tte.

2. Ikke fyll tanken helt full, la vannet være noen få centimeter fra kanten.

3. Vanntemperaturen må ikke overstige 40 °C.

FORSIKTIG!

For andre vedlikeholdsprosedyrer som ikke er beskrevet i vedlikeholdsplanen, henvises det til servicehå ndboken som kan få s hos vå re servicesentre.

VEDLIKEHOLDSPLAN

Levetiden på batteriene vil være lengre dersom batteriene holdes oppladet.

FORSIKTIG!

Hvis maskinen ikke er utstyrt med innebygd batterilader, må det brukes en ekstern batterilader som er kompatibel med batteriene i maskinen.

ADVARSEL!

Nalen må være ren, og nalbladene må være i god stand for å kunne gi et godt resultat.

ADVARSEL!
