Produkttyp	Mattrengörare
Varumärke	Viper
Modell	CEX410
Avsedd användning	Kommersiell (hotell, skolor, sjukhus, fabriker, butiker, kontor, uthyrning)
Strömförsörjning	Elektrisk med jordanslutning
Lösningstankens kapacitet	9 gallon (35 L)
Längd på medföljande förlängningssladd	50 fot (cirka 15 m)
Maximal vattentemperatur	120 °F (50 °C)
Ingående tillbehör	Sugskon, rotationsborste, 50 fots förlängningssladd
Valfria tillbehör	Handverktyg för stoppning och trappor
Borsttyp	Rotationsborste
Justeringar	Handtagshöjd, sugskons höjd, borsttryck
Huvudfunktioner	Lösningssprutning, roterande borstning, sugning
Dagligt underhåll	Töm och skölj tankarna, rengör filter och munstycken, kontrollera borsten
Månatligt underhåll	Kontrollera borstslitage, rem, tätningar, smörj hjulen
Säkerhet	Jordanslutning obligatorisk, skyddsbrytare, endast inomhusbruk
Utbytbara delar	Rotationsborste, kilrem, filter, sprutmunstycken
Förvaring	Vertikalt, på torr plats, med stödpedal aktiverad
Ursprungsland	Ej specificerat

Vanliga frågor - CEX410 Viper

Hur installerar jag sugskon?

Ställ maskinen vertikalt. Lyft upp sugskons knapp, sätt sugskon på sugslangen och monteringsbasen, släpp sedan knappen. Dra i sugskon för att kontrollera att den sitter fast.

Hur justerar jag handtagshöjden?

Vrid handtagets justeringsknapp moturs för att lossa. Justera handtaget till önskad position, dra sedan åt knappen.

Vad gör jag om borsten inte snurrar?

Kontrollera att borstmotorns strömbrytare är på. Återställ skyddsäkringen på kontrollpanelen. Inspektera kilremmen och borsten för blockeringar eller slitage.

Hur tömmer jag uppsamlingstanken?

Flytta maskinen till lämplig plats. Ta uppsamlingstankens avloppsslang, öppna locket och töm. Stäng och sätt tillbaka slangen.

Vilken typ av rengöringsmedel ska jag använda?

Använd ett rengöringsmedel som rekommenderas av din återförsäljare. Undvik brandfarliga eller kraftigt skummande produkter. För mycket smutsiga områden, låt verka i 5–10 minuter.

Hur använder jag det valfria handverktyget?

Koppla bort den vanliga sugslangen från kupolen. Sätt in tillbehörssugslangen i kupolen. Anslut snabbkopplingen på baksidan av maskinen. Använd spaken för att spruta lösning.

Hur underhåller jag maskinen efter varje användning?

Töm och skölj lösnings- och uppsamlingstankarna. Rengör filtren (flottör, påfyllning, pump) med vatten. Kontrollera och rengör rotationsborsten och sugskon.

Vad gör jag vid minskad sugprestanda?

Kontrollera tätningen på uppsamlingstanken. Töm tanken om den är full. Se till att sugslangen är korrekt isatt och inte skadad. Rengör eller byt ut filtren.

Var finns serienumret?

Serienumret och modellnamnet finns på maskinens serieetikett. Anteckna dem för reservdelsbeställningar.

Hur förvarar jag maskinen?

Töm tankarna. Förvara den vertikalt på torr plats. Tryck på stödpedalen så att borsten inte vidrör golvet. Fäll ihop handtaget för att minska utrymmesbehovet.

BRUKSANVISNING CEX410 Viper

Vi Nilfisk förklarar härmed under eget ansvar att ovan nämnda produkt överensstämmer med följande direktiv och normer.

2) Ikke la maskinen stå uten oppsyn när den er plugget inn. Skru av alle knappene og plugg ut kabelen när den ikke er i bruk eller för vedlikehold.

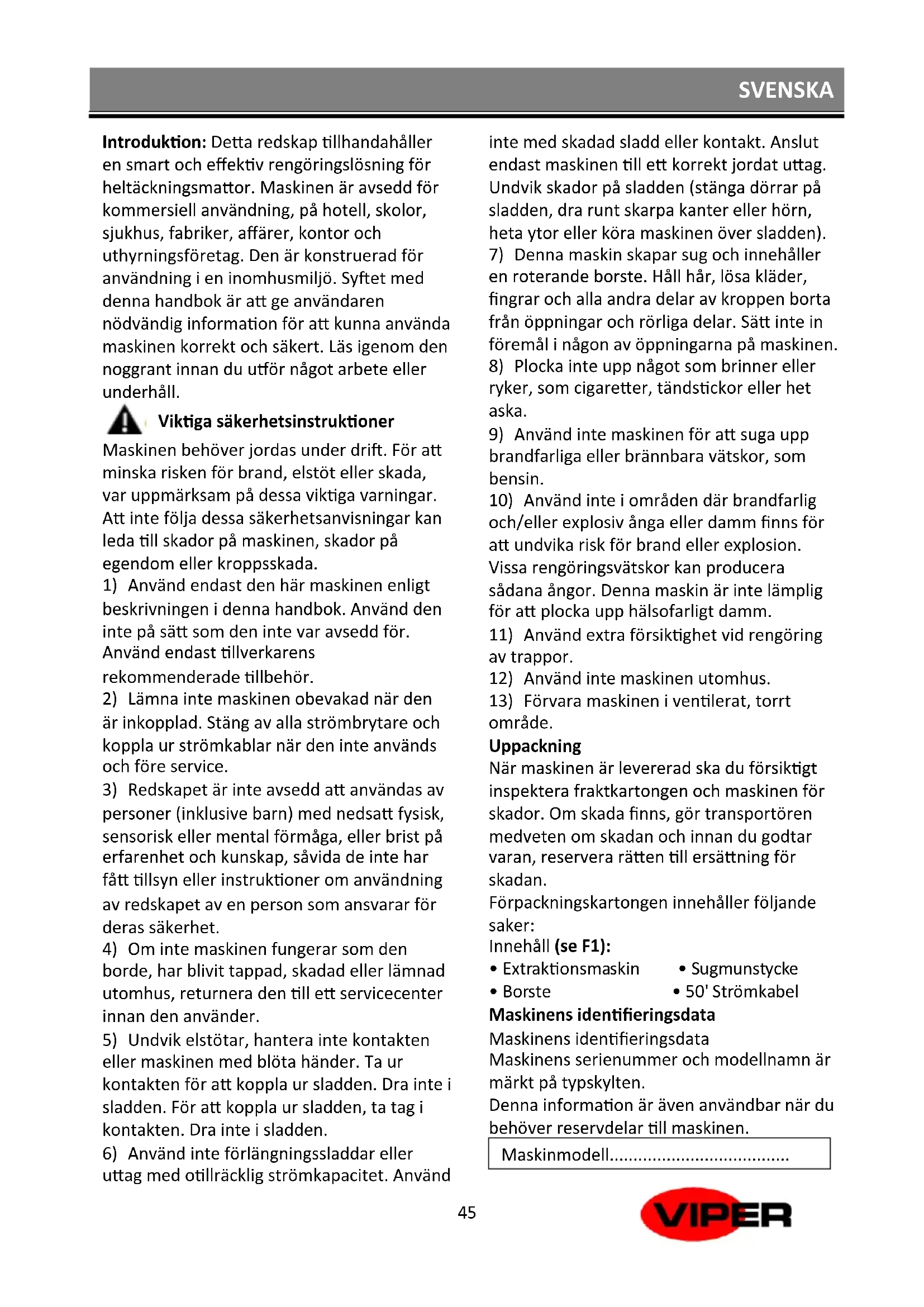

Introduktion: Detta redskap tillhandahåller en smart och effektiv rengöringslösning för heltäckningsmattor. Maskinen är avsedd för kommersiell användning, på hotell, skolor, sjukhus, fabriker, affärer, kontor och uthyrningsföretag. Den är konstruerad för användning i en inomhusmiljö. Syftet med denna handbok är att ge användaren nödvändig information för att kunna använda maskinen korrekt och säkert. Läs igenom den noggrant innan du utför något arbete eller underhåll.

Viktiga säkerhetsinstruktioner

Maskinen behöver jordas under drift. För att minska risken för brand, elstöt eller skada, var uppmärksam på dessa viktiga varningar. Att inte följa dessa säkerhetsanvisningar kan leda till skador på maskinen, skador på egendom eller kroppsskada.

1) Använd endast den här maskinen enligt beskrivningen i denna handbok. Använd den inte på sätt som den inte var avsedd för. Använd endast tillverkarens rekommenderade tillbehör.
2) Lämna inte maskinen obevakad när den är inkopplad. Stäng av alla strömbrytare och koppla ur strömkablar när den inte används och före service.
3) Redskapet är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte har fått tillsyn eller instruktioner om användning av redskapet av en person som ansvarar för deras säkerhet.
4) Om inte maskinen fungerar som den borde, har blivit tappad, skadad eller lämnad utomhus, returnera den till ett servicecenter innan den använder.
5) Undvik elstötar, hantera inte kontakten eller maskinen med blöta händer. Ta ur kontakten för att koppla ur sladden. Dra inte i sladden. För att koppla ur sladden, ta tag i kontakten. Dra inte i sladden.
6) Använd inte förlängningssladdar eller uttag med otillräcklig strömkapacitet. Använd

inte med skadad sladd eller kontakt. Anslut endast maskinen till ett korrekt jordat uttag. Undvik skador på sladden (stänga dörrar på sladden, dra runt skarpa kanter eller hörn, heta ytor eller köra maskinen över sladden).

7) Denna maskin skapar sug och innehåller en roterande borste. Håll hår, lösa kläder, fingrar och alla andra delar av kroppen borta från öppningar och rörliga delar. Sätt inte in föremål i någon av öppningarna på maskinen.
8) Plocka inte upp något som brinner eller ryker, som cigaretter, tändstickor eller het aska.
9) Använd inte maskinen för att suga upp brandfarliga eller brännbara vätskor, som bensin.
10) Använd inte i områden där brandfarlig och/eller explosiv ånga eller damm finns för att undvika risk för brand eller explosion. Vissa rengöringsvätskor kan producera sådana ångor. Denna maskin är inte lämplig för att plocka upp hälsofarligt damm.
11) Använd extra försiktighet vid rengöring av trappor.
12) Använd inte maskinen utomhus.
13) Förvara maskinen i ventilerat, torrt område.

Uppackning

När maskinen är levererad ska du försiktigt inspektera fraktkartongen och maskinen för skador. Om skada finns, gör transportören medveten om skadan och innan du godtar varan, reservera rätten till ersättning för skadan.

Förpackningskartongen innehåller följande saker:

Innehåll (se F1):

• Extraktionsmaskin
• Sugmunstycke
• Borste
• 50' Strömkabel

Maskinens identifieringsdata

Maskinens identifieringsdata

Maskinens serienummer och modellnamn är märkt på typskylten.

Denna information är även användbar när du behöver reservdelar till maskinen.

Maskinmodell......

Maskinnummer ......

Maskinkomponenter (se sida 2)

1. aktiveringsbrytare 2. krok för elsladden
   3.elsladd 4.handtag (rostfritt)
   5.renvattentank 6.bakhjul 7.maskinbas
   8.fotstöd parkeringspedal 9.justering av borstryck 10.ta av sugmunstycket 11.inlopp
   12.kupol 13.påfyllning av vatten 14.viper logotyp 15.sugmunstycke 16.kontrollpanel
   17.handverktyg (tillval) 18.handverktyg spraymunstycke 19.snabbkoppling för handverktyg 20.förvaring av möbelmunstycke (tillval) 21.slang för möbelmunstycke
   22.kabelklämma 23.baspanel 24.handtagslås
2. slangklämma 26. tömning av vattentanken med koppling 27. indikator för vattennivå
   28.sugslang 29.tömningsslang för smutstanken 30.snabbkoppling för tillbehör
   31.vattenfilter 32.axel 33.fotstöd
   34.munstycksbasen 35.sprutmunstycken
   36.slitplatta 37.fotstöd mutter 38.maskin monteringsbult 39.borste 40.hållare för borste 41.smutstankens kupol hake 42 smutstank 43.flottör 44.flottörkåpa
   45.skumfilter 46.skumfilter hållare
   47.kilremskåpa

Installation av sugmunstycket och borsten Installation av sugmunstycket (se F2):

1) Placera först maskinen upprätt på golvet.
2) Lyft sugmunstycksknappen
3) Sätt in sugmunstycket i sugslangen och montera i rätt läge.
4) Släpp sugmunstycksknappen.
5) Dra tillbaka sugmunstycket för att kontrollera att det är i låst läge, monteringen klar.

Installation av borsten (se F3):

1) Placera maskinen bakåtlutad
2) Montera ena sidan av den roterande borsten med lokaliseringsspåret och tryck sedan i den andra sidan.
Tips: Kläm först dit ena sidan av borsten och se till att änden med ett spår har monterats på plats och sedan skjut upp den andra sidan på plats.
3) Om den roterande borsten roterar

smidigt är monteringen klar.

Hantera riktning och justering av vakuumsko/roterande borste höjdjustering med handtagets riktning (se F4)

1) Redskapet kan justera höjden på handtaget enligt användarens resning eller personliga användningsvanor.
2) Håll handtagets justeringsknopp och rotera i motsatt riktning för att lossa handtaget.
3) Justera handtaget till rätt läge och dra åt knoppen.

Justering av sugmunstycket/ borsten

När maskinen arbetar på olika typer av mattor eller om borsten har ett visst slitage, kan användaren justera borsttrycket genom att justera höjden på sugmunstycket (se F5).

1) Maskinens körhastighetsetikett (0 → MAX indikerar maskinens hastighet från långsam till snabb).

2) Borsttrycksetikett (- → + Indikerar att trycket på borsten ökar).

3) Knapp för borsttrycksjustering. Stå framför maskinen och vrid båda justeringsknapparna i samma riktning för att flytta sugmunstycket upp eller ner till lämplig position.

Kontrollpanel (se F6).

1. Strömbrytare 2. Vattenpump brytare
2. Sugmotor brytare 4. Säkring för borstmotor 5. Säkring för sugmotor

Maskindrift

Före arbete

1) Kontrollera strömkabeln och förlängningskabeln för skador. Byt ut kabeln om skada finns.
2) Dammsug det område som ska rengöras för att avlägsna det mesta av det lösa skräpet innan du använder maskinen för att rengöra.

Drift

Varning: Låt inte sladden komma i kontakt med den roterande borsten.

1) Använd en slang eller hink, fyll upp tanken med varmt vatten. (max 120° F/50° C, kapacitet 9 Gal./35L).
2) Dosera rekommenderat rengöringsmedel

i renvattentanken

3) Anslut den medföljande elsladden till maskinen. Anslut sladden till ett jordat vägguttag.
4) Slå på strömbrytaren och sugmotorn/pump brytaren.
5) För att börja rengöra, tryck på aktiveringsbrytaren på handtaget och börja arbeta med maskinen bakåt.

(Obs:rengöringslösning sprayar bara när pump brytaren är PÅ och aktiveringsbrytaren trycks in.)

6) Släpp aktiveringsbrytaren för att sluta arbeta och flytta maskinen till ny position.
7) Tippa maskinen bakåt på transporthjulen och tryck framåt för att byta position.

Rengöringstips:

1) Kör över ytan som ska rengöras i överlappande banor.
2) Låt rengöringslösningen blötlägga i 5 till 10 minuter på tungt nedsmutsade områden och upprepa rengöring flera gånger.
3) Arbeta bort från strömuttaget och strömkabeln för att undvika skador på strömkabeln.
4) Kontrollera kontinuerligt skumuppbyggnad i smutstanken. Använd en rekommenderad skumdämpare om nödvändigt. (Obs: Ö verdriven skumuppbyggnad aktiverar inte flottören och kan skada sugmotorn.)
5) Om borsten slutar snurra kan det finnas ett hinder i borsten. Koppla ur strömkabeln, kontrollera borsten och ta bort hindret.
6) När smutstanken är full, eller om renvattentanken är tom, måste du tömma smutstanken. (se tömma tankar)

Arbete med tillbehör (Endast rekommenderade/auktoriserade delar och tillbehör ska användas).

Ett extra tillbehör kan installeras för att rengöra klädsel och trappor samt andra svårt åtkomliga ytor.

Användning av handverktyg (se F7):

1) Koppla bort den normala sugslangen.
2) Sätt in tillbehörets sugslang istället.

3) Anslut tillbehörets tryckslang till snabbkopplingen på baksidan av maskinen.
4) Slå på strömbrytaren och sugmotor/vattenpump brytaren.
5) Använd spaken på handverktyget för att spraya på rengöringsmedel.
6) När rengöringen är avslutad, stäng av vattenpump/sugmotorns brytare och tryck sedan in avtryckaren i ca 3 sekunder för att lätta på vattentrycket innan slangen demonteras.

Stäng av

1) Stäng av maskinen, koppla loss och ta bort strömkabeln.
2) Töm och rengör smutstanken och renvattentanken. (se tömma tankar)

Tömma tankar

Tömning av smutstanken (se F8):

1) Flytta maskinen till en lämplig tömningsplats. (Var vänlig tänk på miljön) 2) Håll tömningsslangen från smutstanken över avloppet och vik den mjuka delen för att stoppa flödet innan locket tas bort. Ö ppna sakta den vikta delen för att tömma smutsvattnet i avloppet.
3) Sätt tillbaka locket på tömningsslangen och montera tillbaka slangen på maskinen.

Tömning av renvattentanken (se F9):

1) Flytta maskinen till en lämplig tömningsplats. (Var vänlig tänk på miljön)
2) Koppla loss slangkopplingen och sänk slangen för att tömma renvattentanken.
3) Sätt tillbaka slangkopplingen i maskinen.

Maskinunderhåll

Varning: För att undvika risk för elstötar, kontrollera alltid att maskinen är urkopplad innan du utför underhåll eller reparationer.

För att maskinen ska fungerara bra och förlänga livslängden, vänligen utför följande underhållsförfaranden.

Dagligt underhåll

1) Töm och skölj smutstanken och renvattentanken.
2) 2) Kontrollera snabbkopplingar och munstycken. Rengör vid behov (Obs:Använd

aldrig ett spetsigt föremål för att rengöra munstycken, skölj dem endast med varmt vatten) (se F10).

3) Ta bort flottörfiltret från smutstanken och rengör det med vatten (se F11).
4) Kontrollera påfyllningfiltret och rengör det med vatten (se F12).
5) Kontrollera vattenpumpfiltret under maskinen och rengör det med vatten (se F13).
6) Kontrollera borstar och ta bort eventuellt skräp eller mattfibrer.

Varning: Slå av strömbrytaren och dra ur stickkontakten innan du kontrollerar borsten.

7) Kontrollera sugmunstycket och ta bort eventuellt skräp eller mattfibrer.
8) 8) Rengör maskinen efter användning.
9) 9) Kontrollera strömkabeln, förlängningssladden och slangarna från skador före varje användning av maskinen.

Månatligt underhåll

1) Kontrollera borsten för eventuellt slitage. Byt ut vid behov.
2) Kontrollera slangar och tätningar för att se om det finns skador. Byt ut vid behov.
3) Kontrollera att maskinen inte har vattenläckor.
4) Kontrollera att hjulen snurrar fritt.
5) Kontrollera maskinen för lösa eller saknade muttrar, skruvar, bultar och byt vid behov.
6) Kontrollera kilremmen för eventuellt slitage. Byt ut vid behov.

Montering av munstycken (se F14).

1. munstycksbasen 2. gummitätningsring
2. Spray munstycken

Efter att munstycket har rengjorts måste munstycket monteras på basen. Montera först gummiringen till rätt läge, tryck sedan ner och rotera spraymunstycket i 90 grader, rikta munstycket i horisontell riktning, monteringen är klar.

Lagring

Lagring av strömsladd

1) Bind in strömkabeln med kabelband och häng på kroken (se F15).
2) Strömkabeln kan också lindas runt handtaget (se to F16).

Lagring av maskinen

Obs: Töm smutstanken och renvattentanken och låt de torka innan du lagrar maskinen. Denna maskin ska endast lagras inomhus och i plusgrader. Vid transport under noll grader måste maskinen och alla dess delar vara tömda på vatten.

1) Förvara maskinen i upprätt läge i ett torrt område och tryck ner parkeringspedalen för att hålla borsten från golvet (se F17).
2) Vik handtaget på baksidan av maskinen för att minska lagringsutrymmet (se F18).
3) Ta bort smutstankens kupol för att tillåta luftcirkulation.

Kopplingsschema se F19

Tekniska specifikationer se F20

Maskin materialkomposition och

återvinningsbarhet se F21

Grundläggande problemlösning

Notera; Koppla bort elsladden innan underhåll påbörjas.

Om dina problem inte nämns i denna tabell eller din maskin fortfarande inte fungerar korrekt, var vänlig kontakta auktoriserad service för hjälp.

Problem	Motåtgärd
Maskinen fungerar inte alls	Anslut strömkabeln till ett jordat uttag
	Prova en annan elsladd
Sugmotorn fungerar inte	Aktivera sugmotorbrytaren på panelen
	Återställ sugmotorns skyddssäkring (brytare) på kontrollpanelen
Roterande borstmotor fungerar inte	Slå på den roterande borstmotor brytaren
	Återställ den roterande borstmotorn skyddsäkring (brytare) på kontrollpanelen
Otilräcklig sug (upptagningsprestanda)	Kontrollera smutstankens tätningsring, rengör eller byt ut vid behov
	Töm smutstanken
	Se till att sugslangen är rätt monterad
	Kontrollera sugslangen för skada, byt ut vid behov
	Sänk hastigheten på rengöringsarbetet
Ingen vattenspray från munstycket	Kontrollera vattennivå i renvattentanken
	Slå på vattenpump brytaren
	Skölj spray munstycket med varmt vatten (max 120° F/50°C)
	Rengör eller byt vattenfiltret
Den roterande borsten fungerar inte	Slå på den borstens motorbrytare
	Kontrollera kilremmen för skada, byt ut vid behov
	Kontrollera monteringen av borsten
	Kontrollera den borsten för mattfibrer, trådar eller skräpsom förhindrar att borsten snurrar ordentligt.

Förfogande:

Utrustning märkt med den överkorsade soptunnan symbolen anger att förbrukade elektriska och elektroniska produkter inte ska kasseras tillsammans med osorterat hushållsavfall. För att undvika negativa effekter på människors hälsa och miljön utrustningen måste samlas in separat på de utsedda insamlingsställen.

Användare av elektrisk och elektronisk hushållsutrustning måste använda de kommunala insamlingssystemen. Observera att kommersiellt använda elektrisk och elektronisk utrustning får inte kastas i systemen kommunala uppsamlings.

Vi kommer att vara glada att informera dig om lämpliga alternativ avfallshantering.
