Producttype	Tapijtextractor
Merk	Viper
Model	CEX410
Beoogd gebruik	Commercieel (hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren, verhuur)
Voeding	Elektrisch met aarding
Inhoud oplossingstank	9 gallons (35 L)
Lengte meegeleverd verlengsnoer	50 voet (ongeveer 15 m)
Maximale watertemperatuur	120 °F (50 °C)
Inbegrepen accessoires	Zuigmond, rolborstel, verlengsnoer 50 voet
Optionele accessoires	Handgereedschap voor bekleding en trappen
Borsteltype	Roterende rolborstel
Instellingen	Hoogte handgreep, hoogte zuigmond, borsteldruk
Belangrijkste functies	Oplossing sproeien, roterend borstelen, zuigen
Dagelijks onderhoud	Tanks legen en spoelen, filters en spuitmonden reinigen, borstel controleren
Maandelijks onderhoud	Slijtage borstel, riem, afdichtingen controleren, wielen smeren
Veiligheid	Aarding verplicht, beveiligingsschakelaars, alleen binnenshuis gebruiken
Vervangbare onderdelen	Rolborstel, V-riem, filters, spuitmonden
Opslag	Verticaal, op een droge plaats, met kickstand ingeschakeld
Land van herkomst	Niet gespecificeerd

Veelgestelde vragen - CEX410 Viper

Hoe installeer ik de zuigmond?

Zet de machine rechtop. Til de knop van de zuigmond op, steek de zuigmond op de zuigslang en de montagebasis, en laat de knop los. Trek aan de zuigmond om te controleren of deze goed vastzit.

Hoe stel ik de hoogte van de handgreep af?

Draai de knop van de handgreep linksom los. Stel de handgreep in de gewenste stand in en draai de knop weer vast.

Wat te doen als de borstel niet draait?

Controleer of de schakelaar van de borstelmotor is ingeschakeld. Reset de beveiligingszekering op het bedieningspaneel. Inspecteer de V-riem en de borstel op verstoppingen of slijtage.

Hoe leeg ik de opvangtank?

Verplaats de machine naar een geschikte plek. Neem de afvoerslang van de opvangtank, open de dop en tap de vloeistof af. Sluit de dop en plaats de slang terug.

Welk type reinigingsmiddel gebruiken?

Gebruik een reinigingsmiddel dat door uw leverancier wordt aanbevolen. Vermijd brandbare of overmatig schuimende producten. Laat bij zeer vuile plekken 5 tot 10 minuten inweken.

Hoe gebruik ik het optionele handgereedschap?

Koppel de gewone zuigslang los van de koepel. Steek de accessoire-zuigslang in de koepel. Sluit de snelkoppeling aan de achterkant van de machine aan. Gebruik de hendel om oplossing te sproeien.

Hoe onderhoud ik de machine na elk gebruik?

Tap de oplossing- en opvangtanks af en spoel ze om. Reinig de filters (vlotter, vulling, pomp) met water. Controleer en reinig de rolborstel en de zuigmond.

Wat te doen bij verminderde zuigprestaties?

Controleer de afdichting van de opvangtank. Leeg de tank als deze vol is. Zorg ervoor dat de zuigslang correct is aangesloten en niet beschadigd is. Reinig of vervang de filters.

Waar vind ik het serienummer?

Het serienummer en de modelnaam staan op het serielabel van de machine. Noteer deze voor vervangingsonderdelen.

Hoe berg ik de machine op?

Maak de tanks leeg. Berg de machine rechtop op een droge plaats op. Druk op de kickstand-pedaal om te voorkomen dat de borstel de grond raakt. Vouw de handgreep in om ruimte te besparen.

GEBRUIKSAANWIJZING CEX410 Viper

We verklaren Nilfisk hierbij op eigen verantwoordelijkheid, dat het bovengenoemde product voldoet aan de volgende richtlijnen en normen

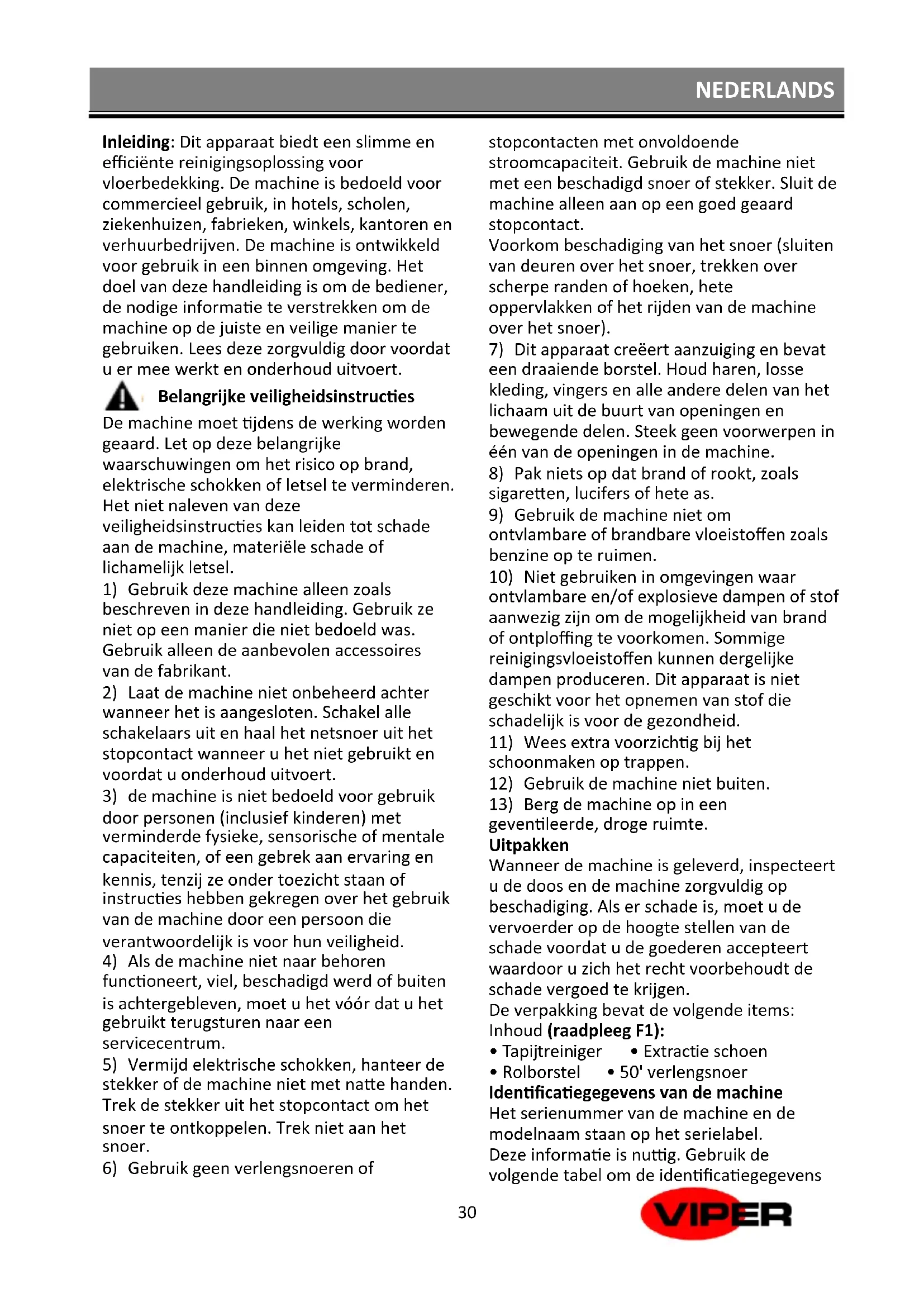

Inleiding: Dit apparaat biedt een slimme en efficiënte reinigingsoplossing voor vloerbedekking. De machine is bedoeld voor commercieel gebruik, in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven. De machine is ontwikkeld voor gebruik in een binnen omgeving. Het doel van deze handleiding is om de bediener, de nodige informatie te verstrekken om de machine op de juiste en veilige manier te gebruiken. Lees deze zorgvuldig door voordat u er mee werkt en onderhoud uitvoert.

Belangrijke veiligheidsinstructies

De machine moet tijdens de werking worden geaard. Let op deze belangrijke waarschuwingen om het risico op brand, elektrische schokken of letsel te verminderen. Het niet naleven van deze veiligheidsinstructies kan leiden tot schade aan de machine, materiële schade of lichamelijk letsel.

1) Gebruik deze machine alleen zoals beschreven in deze handleiding. Gebruik ze niet op een manier die niet bedoeld was. Gebruik alleen de aanbevolen accessoires van de fabrikant.
2) Laat de machine niet onbeheerd achter wanneer het is aangesloten. Schakel alle schakelaars uit en haal het netsnoer uit het stopcontact wanneer u het niet gebruikt en voordat u onderhoud uitvoert.
3) de machine is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van de machine door een persoon die verantwoordelijk is voor hun veiligheid.
4) Als de machine niet naar behoren functioneert, viel, beschadigd werd of buiten is achtergebleven, moet u het vóór dat u het gebruikt terugsturen naar een servicecentrum.
5) Vermijd elektrische schokken, hanteer de stekker of de machine niet met natte handen. Trek de stekker uit het stopcontact om het snoer te ontkoppelen. Trek niet aan het snoer.
6) Gebruik geen verlengsnoeren of

stopcontacten met onvoldoende stroomcapaciteit. Gebruik de machine niet met een beschadigd snoer of stekker. Sluit de machine alleen aan op een goed geaard stopcontact.

Voorkom beschadiging van het snoer (sluiten van deuren over het snoer, trekken over scherpe randen of hoeken, hete oppervlakken of het rijden van de machine over het snoer).

7) Dit apparaat creëert aanzuiging en bevat een draaiende borstel. Houd haren, losse kleding, vingers en alle andere delen van het lichaam uit de buurt van openingen en bewegende delen. Steek geen voorwerpen in één van de openingen in de machine.
8) Pak niets op dat brand of rookt, zoals sigaretten, lucifers of hete as.
9) Gebruik de machine niet om ontvlambare of brandbare vloeistoffen zoals benzine op te ruimen.
10) Niet gebruiken in omgevingen waar ontvlambare en/of explosieve dampen of stof aanwezig zijn om de mogelijkheid van brand of ontploffing te voorkomen. Sommige reinigingsvloeistoffen kunnen dergelijke dampen produceren. Dit apparaat is niet geschikt voor het opnemen van stof die schadelijk is voor de gezondheid.
11) Wees extra voorzichtig bij het schoonmaken op trappen.
12) Gebruik de machine niet buiten.
13) Berg de machine op in een geventileerde, droge ruimte.

Uitpakken

Wanneer de machine is geleverd, inspecteert u de doos en de machine zorgvuldig op beschadiging. Als er schade is, moet u de vervoerder op de hoogte stellen van de schade voordat u de goederen accepteert waardoor u zich het recht voorbehoudt de schade vergoed te krijgen.

De verpakking bevat de volgende items: Inhoud (raadpleeg F1):

• Tapijtreiniger • Extractie schoen
- Rolborstel - 50' verlengsnoer

Identificatiegegevens van de machine

Het serienummer van de machine en de modelnaam staan op het serielabel.

Deze informatie is nuttig. Gebruik de volgende tabel om de identificatiegegevens

van de machine op te schrijven wanneer u reserveonderdelen voor de machine nodig hebt.

Model ......

Serienummer ....

Apparaat componenten (raadpleeg p. 2)

1. veiligheidsschakelaar 2. stroomkabel haak 3. stroomkabel 4. handvat buis (roestvrij) 5. oplossing tank 6. achterwiel 7. machinebasis 8. "Kickstand" pedaal 9. basis hoogte instelknop 10. extractie schoen knop 11. zuigslang invoer 12. deksel 13. vulpoort 14. viper logo 15. extractie shoen 16. bedieningspaneel 17. handgereedschap (optioneel) 18. handgereedschap spuitmond 19. handgereedschap snelkoppeling 20. handgereedschap ventielhendel 21. handgereedschap zuigslang 22. kabelklem 23. basispaneel 24. handvat instelknop 25. slangklem 26. zichtbuiskoppeling 27. niveau indicator 28. zuigslang 29. opvangtank afvoerslang 30. accessoire snelkoppeling 31. schoonwater filter 32. schacht 33. "Kickstand" machine houder 34. mondstuk basis 35. sproeikop 36. slijtplaat 37. "Kickstand" moer 38. machine montage bout 39. rolborstel 40. rolborstel houder 41. sluiting deksel schoonwatertank 42. opvangtank 43. vlotter filter afdekking 44. vlotterafdekking 45. schuimfilter 46. vlotter filter houder 47. V-riemafdekking

Extractie schoen en rolborstel installatie Extractie schoen installatie (raadpleeg F2):

1) Plaats de machine eerst rechtop op de grond.
2) Til de extractie schoen knop omhoog.
3) Plaats de extractie schoen op de zuigslang en de montagebasis in de juiste positie.
4) Laat de extractie schoen knop los.
5) trek de extractie schoen terug, als deze niet beweegt, is de installatie voltooid.

Rolborstel installatie (raadpleeg F3):

1) Plaats de machine in de zijdelingse positie.
2) Installeer een kant van de rolborstel met de bevestigingssleuf in de bevestiging en druk de andere kant in de richting van de rolborstel houder. Tip: Druk eerst een kant van de borstel in en zorg ervoor dat het uiteinde met een groef op zijn plaats is

geïnstalleerd en installeer dan de andere kant.

3) Als de rolborstel soepel draait, is de installatie voltooid.

Greeprichting en hoogte-instelling extractie schoen/rolborstel

Regeling van de richting van de handgreep (raadpleeg F4)

1) De hoogte van het handvat kan worden aangepast aan de lengte van de gebruiker of de persoonlijke bedieningsgewoonte.
2) Houd de instelknop van de hendel vast en draai in de tegenovergestelde richting om de hend.
3) Hendel los te draaien in op de juiste positie en draai de knop vast.

Aanpassing van de extractie schoen/rolborstel

Wanneer de machine op verschillende soorten tapijt werkt of de rolborstel een zekere mate van slijtage vertoont, kunnen de bedieners de reinigingsprestaties van de machine verhogen door de hoogte van de extractie schoen en de rolborstel aan te passen (raadpleeg F5).

1) Machine rijsnelheid label (0 → MAX geeft de machinesnelheid aan van langzaam naar snel).
2) Rolborstel druk label (- → + geeft aan dat de druk op de borstel toeneemt).
3) Extractie schoen instelknop. Houd de instelknop van de extractie schoen vast en draai deze in dezelfde richting, beweeg de extractie schoen omhoog of omlaag naar de juiste positie.

Bedieningspaneel (raadpleeg F6).

1. Stroomschakelaar 2. Schakelaar waterpomp
2. Stofzuigermotor schakelaar 4. Zekering voor rolborstel motor 5. Zekering voor stofzuigermotor

Gebruik van de machine

Voor het gebruik

1) Inspecteer de stroomkabel en verlengkabel op schade. Vervang de kabel als er schade wordt vastgesteld.
2) Stofzuig het te reinigen gebied om het grootste deel van het vaste vuil te verwijderen voordat u de machine gebruikt om het te reinigen.

Gebruik

Waarschuwing: Zorg ervoor dat het snoer niet in contact komt met de roterende borstels.

1) Gebruik een slang of emmer om de schoonwatertank met heet water te vullen. (max. 120° F/50° C, capaciteit 9 Gal./35L).
2) Voeg het door de distributeur aanbevolen reinigingsmiddel toe.
3) Sluit het meegeleverde verlengsnoer aan op de machine. Steek het snoer in een geaard stopcontact.
4) Schakel de aan/uit-schakelaar en de stofzuiger/pompschakelaar in.
5) Om te beginnen met reinigen, drukt u op de spuitmodus schakelaar en begint u de machine achteruit te trekken. (Opmerking: de machine spuit alleen als de pompschakelaar op AAN staat en de spuitmodus schakelaar is ingedrukt.)
6) Laat de spuitknop aan het einde van het pad los en trek de machine terug om overtollige oplossing op te zuigen.
7) Kantel de machine terug op de transportwielen en duw naar voren om met het volgende pad te beginnen.

Reinigingstips:

1) Ga over het te reinigen oppervlak in overlappende paden.
2) Laat het reinigingsmiddel gedurende 5 tot 10 minuten inwerken op sterk vervuilde plaatsen en herhaal de reiniging verschillende keren.
3) Werk van het stopcontact en de stroomkabel af om schade aan de stroomkabel te voorkomen.
4) Controleer continu op schuimvorming in de opvangtank. Gebruik een door de dealer aanbevolen schuim controle oplossing.

(Opmerking: Overmatige schuimvorming zal de vlotterafsluiting niet activeren en kan de zuigmotor beschadigen.)

5) Als de borstel stopt met ronddraaien, kan er een obstructie in de borstel zitten. Koppel de stroomkabel los, controleer de borstel en verwijder de obstructie.
6) Wanneer de opvangtank vol is of de schoonwatertank leeg is, moet u de opvangtank legen. (raadpleeg ledigen van het reservoir)

Gebruik met accessoires (alleen aanbevolen/goedgekeurde onderdelen en

accessoires mogen worden gebruikt).

Een optioneel handgereedschap voor accessoires kan worden bevestigd om bekleding en trappen schoon te maken.

Gebruik met handgereedschap (raadpleeg F7):

1) Ontkoppel de normale zuigslang van de het deksel.
2) Plaats de accessoire zuigslang in de het deksel in plaats van de normale zuigslang.
3) Sluit de accessoire snelkoppeling aan op de snelkoppeling op de achterkant van de machine.
4) Schakel de aan/uit-schakelaar en de schakelaar van de zuigmotor /waterpomp in.
5) Gebruik de hendel op het handgereedschap om een reinigingsmiddeloplossing te spuiten.
6) Wanneer het reinigen is voltooid, schakelt u de waterpomp/ zuigmotor schakelaar uit en drukt u de knop 3 seconden in om de waterdruk uit de oplossingsleidingen te ontlasten.

Afsluiten

1) Schakel de machine uit, koppel de stroomkabel los en verwijder deze.
2) Maak de opvangtank en de schoonwatertank leeg. (raadpleeg tanken ledigen)

Tanken ledigen

De opvangtank ledigen (raadpleeg F8):

1) Verplaats de machine naar een geschikte afvoerlocatie. (Houd rekening met het milieu)
2) Houd de afvoerslang voor de opvangtank vast en laat deze over de afvoer zakken.

Open de afdekking van de afvoerslang voor het ledigen van de opvangtank.

3) Plaats de afvoerslang terug op de machine.

De schoonwatertank ledigen (raadpleeg F9):

1) Verplaats de machine naar een geschikte afvoerlocatie. (Houd rekening met het milieu)
2) Koppel de slangkoppeling los en laat de slang zakken voor het ledigen van de schoonwatertank.
3) Sluit de slangkoppeling weer aan op de machine.

Machine-onderhoud

Waarschuwing: om het risico op een elektrische schok te voorkomen, dient u altijd te controleren of de machine losgekoppeld is voordat u

onderhouds- of reparatiewerkzaamheden uitvoert.

Voer de volgende onderhoudsprocedures uit om de machine goed te laten presteren en de levensduur ervan te verlengen.

Dagelijks onderhoud

1) Ledig de opvangtank en de schoonwatertank en spoel ze af.
2) Controleer snelkoppelingen en spuitkoppen. Reinig indien nodig (Opmerking: gebruik nooit een puntig voorwerp om de spuitkoppen te reinigen, spoel ze alleen af met warm water) (raadpleeg F10).
3) Verwijder het vlotterfilter uit de opvangtank en maak hem schoon met water (raadpleeg F11).
4) Controleer het vulpoort filter en maak hem schoon met water (raadpleeg F12).
5) Controleer het waterpompfilter onder de machine en maak hem schoon met water (raadpleeg F13).
6) Controleer de rolborstel en verwijder eventueel vuil of tapijtvezels.

Waarschuwing: Schakel de stroomschakelaar uit en haal de stekker uit het stopcontact voordat u de rolborstel controleert.

7) Controleer de extractie schoen en verwijder eventueel vuil of tapijtvezels.

8) Reinig de machine na gebruik met een zachte doek.

9) Controleer de stroomkabel, het verlengsnoer en de slangen op beschadigingen voor elk gebruik van de machine.

Maandelijks onderhoud

1) Controleer de rolborstel op slijtage. Vervang indien nodig.
2) Controleer slangen en afdichtingen op schade. Vervang indien nodig.
3) Controleer de machine op waterlekken.
4) Smeer de wielen.
5) Controleer de machine op losse of ontbrekende moeren, schroeven en bouten

en vervang deze indien nodig.

6) Controleer de V-riem op slijtage. Vervang indien nodig.

Spuitkop installatie (raadpleeg F14).

1. spuitkop basis 2. rubberen afdichtingsring
2. Spuitmondstuk
   Nadat de spuitkop werd gereinigd, moet de spuitkop op de basis worden geïnstalleerd.
   Plaats eerst de rubberen ring in de juiste positie, druk dan naar beneden en draai de spuitkop 90 graden, zodat hij horizontaal uitgelijnd is, de installatie is voltooid.

Opbergen

Stroomkabel opbergen

1) Bind de stroomkabel vast met kabelbinders en bewaar hem op stroomkabel haak (raadpleeg F15).
2) De stroomkabel kan ook rond de handgreep buis worden gewikkeld (raadpleeg F16).

Machine opbergen

Opmerking: Ledig de opvangtank en de schoonwatertank voordat u de machine opbergt om de tanks fris te houden en in geval van temperaturen beneden het vriespunt. Deze machine mag alleen binnen worden opgeslagen.

1) Bewaar de machine rechtop in een droge ruimte en druk het pedaal in om de rolborstel van de vloer te houden (raadpleeg F17).
2) Vouw de hendel naar de achterkant van de machine om de opslagruimte te verkleinen (raadpleeg F18).
3) Verwijder de het deksel van de opvangtank om luchtcirculatie mogelijk te maken.

Schakelschema raadpleeg F19

Technische specificaties raadpleeg F20

Machine samenstelling en recyclebaarheid raadpleeg F21

Eenvoudige probleemoplossing

Opmerking; Trek de stekker uit het stopcontact voordat u onderhoud verricht.

Als uw problemen niet in deze tabel worden vermeld of als uw machine nog steeds niet goed werkt, neem dan contact op met een geautoriseerde klantenservice voor hulp.

Probleem	Oplossing
Machine werkt helemaal niet	Steek de stroomkabel in een geaard stopcontact
	Probeer een ander verlengsnoer
Zuigmotor werkt niet	Zet de stofzuigermotor schakelaar aan
	Reset de zuigmotor beschermingszekering (stroomonderbreker) op het bedieningspaneel
Rolborstel motor werkt niet	Zet de rolborstel motor schakelaar aan
	Reset de rolborstel motor beschermingszekering (stroomonderbreker) op het bedieningspaneel
Onvoldoende zuigprestaties	Controleer de afdichtingsring van de opvangtank, reinig of vervang deze indien nodig
	Ledig de opvangtank
	Zorg dat ervoor dat de zuigslang correct geplaatst is
	Controleer de zuigslang op eventuele schade, vervang deze indien nodig
	Vertraag het schoonmaken
Er komt geen water uit de spuitkop	Vul de schoonwatertank opnieuw
	Zet de waterpomp schakelaar aan
	Spoel de spuitkop af met heet water (max. 120° F/50° C)
	Reinig of vervang het oplossingsfilter aan de onderkant van de machine
Rolborstel werkt niet	Zet de rolborstel schakelaar aan
	Controleer de V-riem op schade, vervang deze indien nodig
	Controleer de montage van de rolborstel
	Controleer de rolborstel op tapijtvezels, draden of vuil, wat voorkomt dat de borstel goed draait.

Vrwijdering:

Apparaten met het doorkruiste afvalcontainer geeft aan dat gebruikte elektrische en elektronische apparatuur niet samen worden weggegooid met ongescheiden huisvuil. Om negatieve effecten op de menselijke gezondheid en het milieu van de apparatuur moet afzonderlijk op de daarvoor bestemde verzamelplaatsen worden verzameld te vermijden.

Gebruikers van elektrische en elektronische huishoudelijke apparatuur moet de gemeentelijke inzamelingsregelingen gebruiken. Houd er rekening mee dat in de handel gebruikte elektrische en elektronische apparatuur, worden niet

weggegooid te worden via gemeentelijke inzamelingsregelingen. We zullen blij zijn om u te informeren over geschikte opties ter beschikking zijn.
