CEX410 - Porszívó Viper - Ingyenes használati útmutató

Terméktípus	Szőnyegtisztító extraháló porszívó
Márka	Viper
Modell	CEX410
Rendeltetésszerű használat	Kereskedelmi (szállodák, iskolák, kórházak, gyárak, üzletek, irodák, kölcsönzés)
Tápellátás	Elektromos földeléssel
Oldattartály kapacitása	9 gallon (35 L)
Tartozék hosszabbító kábel hossza	50 láb (kb. 15 m)
Víz maximális hőmérséklete	120 °F (50 °C)
Tartozékok	Szívófej, görgős kefe, 50 láb hosszabbító kábel
Opcionális tartozékok	Kézi szerszám kárpitozáshoz és lépcsőkhöz
Kefe típusa	Forgó görgős kefe
Beállítások	Fogantyú magassága, szívófej magassága, kefe nyomás
Fő funkciók	Oldat permetezése, forgó kefélés, szívás
Napi karbantartás	Tartályok leürítése és öblítése, szűrők és fúvókák tisztítása, kefe ellenőrzése
Havi karbantartás	Kefe, szíj, tömítések kopásának ellenőrzése, kerekek kenése
Biztonság	Kötelező földelés, védőkapcsolók, csak beltéri használat
Cserélhető alkatrészek	Görgős kefe, ékszíj, szűrők, permetező fúvókák
Tárolás	Függőlegesen, száraz helyen, a kickstand pedál bekapcsolva
Származási ország	Nincs megadva

Gyakran ismételt kérdések - CEX410 Viper

Hogyan kell felszerelni a szívófejet?

Állítsa a gépet függőlegesen. Emelje fel a szívófej gombját, illessze be a szívófejet a szívótömlőre és a rögzítőalapra, majd engedje el a gombot. Húzza meg a szívófejet, hogy ellenőrizze, jól rögzült-e.

Hogyan kell beállítani a fogantyú magasságát?

Forgassa el a fogantyú beállító gombját az óramutató járásával ellentétes irányba, hogy meglazítsa. Állítsa be a fogantyút a kívánt pozícióba, majd húzza meg a gombot.

Mit tegyek, ha a kefe nem forog?

Ellenőrizze, hogy a kefe motor kapcsolója be van-e kapcsolva. Állítsa vissza a védőbiztosítékot a vezérlőpanelen. Ellenőrizze az ékszíjat és a kefét az esetleges akadályok vagy kopás szempontjából.

Hogyan kell kiüríteni a gyűjtőtartályt?

Vigye a gépet egy megfelelő helyre. Vegye ki a gyűjtőtartály leeresztő tömlőjét, nyissa ki a fedelet, és ürítse ki. Zárja vissza, és tegye vissza a tömlőt.

Milyen tisztítószert használjak?

Használja a forgalmazója által ajánlott tisztítószert. Kerülje a gyúlékony vagy túlzottan habzó termékeket. Nagyon szennyezett területeken hagyja ázni 5-10 percig.

Hogyan kell használni az opcionális kézi szerszámot?

Csatlakoztassa le a normál szívótömlőt a kupoláról. Illessze be a tartozék szívótömlőt a kupolába. Csatlakoztassa a gyorscsatlakozót a gép hátuljához. Használja a kart az oldat permetezéséhez.

Hogyan kell karbantartani a gépet minden használat után?

Ürítse ki és öblítse ki az oldat- és gyűjtőtartályokat. Tisztítsa meg a szűrőket (úszó, töltő, szivattyú) vízzel. Ellenőrizze és tisztítsa meg a görgős kefét és a szívófejet.

Mit tegyek, ha csökken a szívóteljesítmény?

Ellenőrizze a gyűjtőtartály tömítését. Ürítse ki a tartályt, ha tele van. Győződjön meg róla, hogy a szívótömlő megfelelően van beillesztve és nem sérült. Tisztítsa vagy cserélje ki a szűrőket.

Hol található a sorozatszám?

A sorozatszám és a modellnév a gép sorozatszám címkéjén található. Jegyezze fel ezeket a pótalkatrész igénylésekhez.

Hogyan kell tárolni a gépet?

Ürítse ki a tartályokat. Tárolja függőlegesen száraz helyen. Nyomja le a kickstand pedált, hogy a kefe ne érjen a talajhoz. Hajtsa össze a fogantyút a helytakarékosság érdekében.

HASZNÁLATI ÚTMUTATÓ CEX410 Viper

Mi, Nilfisk Kijelentjük, egyedüli felelősséggel, hogy a fent említett termék megfelel az alábbi irányelveknek és szabványoknak

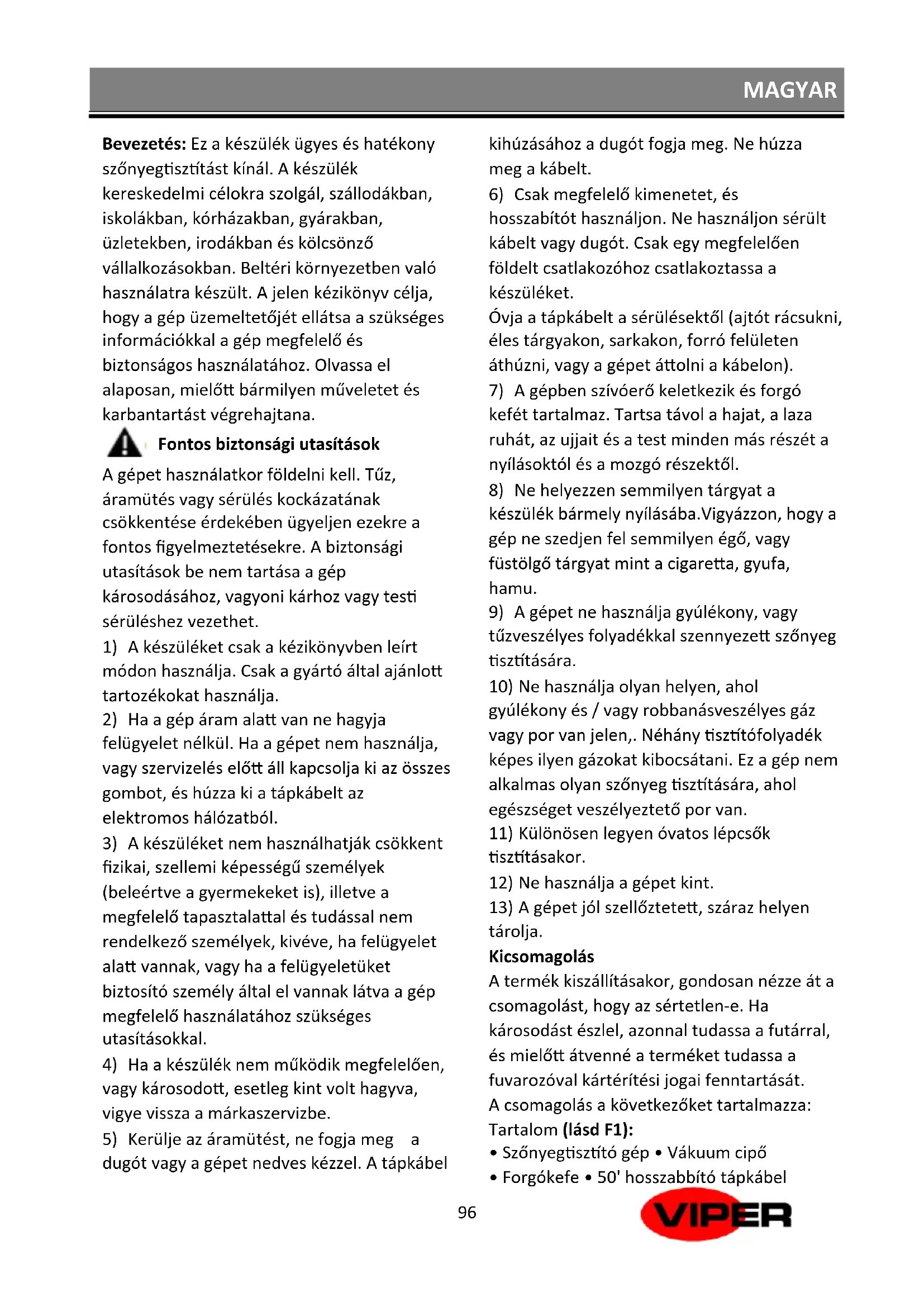

Bevezetés: Ez a készülék ügyes és hatékony szőnyegtisztítást kínál. A készülék kereskedelmi célokra szolgál, szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és kölcsönző vállalkozásokban. Beltéri környezetben való használatra készült. A jelen kézikönyv célja, hogy a gép üzemeltetőjét ellátsa a szükséges információkkal a gép megfelelő és biztonságos használatához. Olvassa el alaposan, mielőtt bármilyen műveletet és karbantartást végrehajtana.

Fontos biztonsági utasítások

A gépet használatkor földelni kell. Tüz, áramütés vagy sérülés kockázatának csökkentése érdekében ügyeljen ezekre a fontos figyelmeztetésekre. A biztonsági utasítások be nem tartása a gép károsodásához, vagyoni kárhoz vagy testi sérüléshez vezethet.

1) A készüléket csak a kézikönyvben leírt módon használja. Csak a gyártó által ajánlott tartozékokat használja.
2) Ha a gép áram alatt van ne hagyja felügyelet nélkül. Ha a gépet nem használja, vagy szervizelés előtt áll kapcsolja ki az összes gombot, és húzza ki a tápkábelt az elektromos hálózatból.
3) A készüléket nem használhatják csökkent fizikai, szellemi képességű személyek (beleértve a gyermekeket is), illetve a megfelelő tapasztalattal és tudással nem rendelkező személyek, kivéve, ha felügyelet alatt vannak, vagy ha a felügyeletüket biztosító személy által el vannak látva a gép megfelelő használatához szükséges utasításokkal.

4) Ha a készülék nem működik megfelelően, vagy károsodott, esetleg kint volt hagyva, vigye vissza a márkaszervizbe.

5) Kerülje az áramütést, ne fogja meg a dugót vagy a gépet nedves kézzel. A tápkábel

kihúzásához a dugót fogja meg. Ne húzza meg a kábelt.

6) Csak megfelelő kimenetet, és hosszabítót használjon. Ne használjon sérült kábelt vagy dugót. Csak egy megfelelően földelt csatlakozóhoz csatlakoztassa a készüléket.
Óvja a tápkábelt a sérülésektől (ajtót rácsukni, éles tárgyakon, sarkakon, forró felületen áthúzni, vagy a gépet áttolni a kábelon).
7) A gépben szívóerő keletkezik és forgó kefét tartalmaz. Tartsa távol a hajat, a laza ruhát, az ujjait és a test minden más részét a nyílásoktól és a mozgó részektől.
8) Ne helyezzen semmilyen tárgyat a készülék bármely nyílásába. Vigyázzon, hogy a gép ne szedjen fel semmilyen égő, vagy füstölgő tárgyat mint a cigarette, gyufa, hamu.
9) A gépet ne használja gyúlékony, vagy tűzveszélyes folyadékkal szennyezett szőnyeg tisztítására.
10) Ne használja olyan helyen, ahol gyúlékony és / vagy robbanásveszélyes gáz vagy por van jelen,. Néhány tisztítófolyadék képes ilyen gázokat kibocsátani. Ez a gép nem alkalmas olyan szőnyeg tisztítására, ahol egészséget veszélyeztető por van.
11) Különösen legyen óvatos lépcsók tisztításakor.
12) Ne használja a gépet kint.
13) A gépet jól szellőztetett, száraz helyen tárolja.

Kicsomagolás

A termék kiszállításakor, gondosan nézze át a csomagolást, hogy az sértetlen-e. Ha károsodást észlel, azonnal tudassa a futárral, és mielőtt átvenné a terméket tudassa a fuvarozóval kártérítési jogai fenntartását.

A csomagolás a következőket tartalmazza:

Tartalom (lásd F1):

• Szőnyegtisztító gép • Vákuum cipő
• Forgókefe • 50' hosszabbító tápkábel

Gépazonosító adatok

A gép szériaszáma és a modell neve a címkén szerepel.

Ez az információ hasznos. Az alábbi táblázatban írja le a gép azonosítási adatait, amikor a gép alkatrészeit igényli.

Készülék modell ......

Készülék szériaszáma ......

Gépalkatrészek (lásd a 2. oldalon)

1. spray mód gomb 2. tápkábel horog 3. hálózati kábel 4. fogantyú (rozsdamentes) 5. tisztítóoldat tartály 6. hátsó kerék 7. Gép aljzat 8. "kickstand" pedál 9. alapmagasság állító gomb 10. tisztítófej gomb 11. vákuum tömlő bemenet 12. fedél 13. töltőnyílás 14. viper logo 15. Vákuumsaru 16.

kezelőpanel 17. kéziszeszköz (opcionális) 18. kéziszeszköz szórófej 19. kiegészítőszerszám gyorscsatlakozó 20. kiegészítőszerszám cső fogantyú 21. kéziszerszám vákuumtömlő 22. kábel bilincs 23. alaplap 24. fogantyú állítógomb 25. tömlőcsatlakozó 26. Átlátszó cső csatlakozó 27. Átlátszó cső 28.

vákuumtömlő 29. gyűjtőtartály ürítócső 30. Kiegészítő szerszámok- gyorscsatlakozó 31. oldatszűrő 32. tengely 33. "Kickstand" géptartó 34. szórófej aljzat 35. szórófej 36. védőlemez 37. "Kickstand" anyacsavar 38. gécsavar 39. Görgő 40. görgőtartó 41. visszanyerő tartály fedél 42. gyűjtőtartály 43. Vákuumbeszívó-szűrő fedele 44.

Vákuumbeszívó fedél 45. habszűrő 46. Vákuumbeszívó-szűrő tartó 47. ékszíjfedél

Vákuum saru és görgő felszerelése (lásd 2. Oldal)

1) Először állítsa a gépet függőleges helyzetbe.
2) Húzza fel a vákuumsaru-kart.
3) Helyezze a vákuumsarut a szívótömlőbe, és a rögzító aljzatot a megfelelő pozícióba.
4) Engedje vissza a vákuumsaru-kart.
5) Húzza vissza a vákuumsarut, ha nem

mozog, akkor a felszerelés kész.

Görgő felszerelése (lásd 3):

1) Fordítsa a gépet az oldarára.
2) Helyezze a görgő egyik oldalát a nyílásba csatlakoztassa a meghajtóagyhoz, és nyomja a másik oldalon a súrolókefe tartóhoz. Tipp: Először csatlakoztassa az egyik görgőt, ellenőrizze, hogy megfelelően behelyezte a meghajtóagyba, aztán szerelje fel a másikat.
3) Ha a súrolókefe simán forog, kész a szerelés.

Irányítható fogantyú beállítása görgő/forgókefe magasságának beállítása (lásd F4)

1) A fogantyú magassága állítható a gép kényelmes működtetése érdekében.
2) Tartsa a fogantyúállító kart, és fordítsa az ellenkező irányba.
3) Állítsa a fogantyút a megffeleló pozícióba, és nyomja vissza a kart.

Vákuum cipő / forgókefe beállítása

Különböző típusú szőnyegek esetén, vagy a kefe bizonyos mértékű elhasználódása esetén, lehet növelni a gép tisztítási teljesítményét a vákuumsaru és a kefe magasságának beállításával (lásd F5)..

1) Gép haladási sebesség kijelző (0 → MAX a gép sebességét mutatja, lassútól a gyorsig).
2) Forgókefe nyomáskijezlő (- → + A kefe nyomásnövekedését jelzi).
3) Vákuumsaru állítókar.

Húzza meg az állítókart és forgatja ugyanabba az irányba, mozgassa a vákuumsarut le vagy föl, a megfelelő pozícióba.

Kijelző (lásd F6).

1. Főkapcsoló 2. Vízszivattyú kapcsoló
2. Szívómotor-kapcsoló 4. Forgókefe-motor boztosítók 5. Szívómotor biztosíték

Gépkezelés

Használat előtt

1) Győződjön meg róla, hogy a tápkábel, és a hisszabítókábel, nincs megsérülve, ha igen cserélje ki.

2) A szilárd törmelék nagyobb részét porszívózza fel, mielőtt használja a gépet.

Működtetés

Figyelem: ügyeljen arra, hogy a tápkábel ne kerüljön érintkezésbe a forgókefével

1) Tömlő, vagy kanna segítségével töltse fel a tartályt vízzel. (max. 120°F/50°C, úrtartalom 9 Gal./35L).
2) Adja hozzá a forgalamzó által javasolt tisztítószert.
3) Csatlakoztassa a gyártótól kapott tápkábelt a géphez. Csatlakoztassa a tápvezetéket a földelt fali aljzatba.
4) Kapcsolja be a főkapcsolót, és a szívómotor kapcsolót.
5) A tisztításhoz kapcsolja be spray mód kapcsolót, és húzza a gépet hátrafele. (megjegyzés: a készülék cask akkor fog spray módban működni, ha szívómotor, és a spray mód be van kapcsolva.)
6) A tisztított szakasz végén engedje kapcsolja ki a spray módot, és húzza a gépet vissza a felesleges oldat felszedéséhez.
7) Csúsztassa a gépet a szálltó kerekekre és tolja előre a következő szakasz tisztításához.

Tippek tisztításhoz:

1) Menjen át az egészen mégegyszer úgy, hogy az egész szakasz legyen átfedve.
2) Az erősen szennyezett részeken hagyja az odlatot ázni 5-10 percig, és tisztítsa át többször a felületet.
3) Dolgozzon minél messzebb a tápegységtől, és a kabeltól, hogy elkerülje a hálózati kábel sérülését.
4) Folyamatosan ellenőrizze a habképződést a gyüjtőtartályban. Használjon a forgalmazó által javasolt habzásfékező oldatot.

(Megjegyzés: Túlzott habképződés esetén nem nem lép működésbe a vákuumbeszívó kikapcsoló, ami a szívómotor meghibásodásához vezethet).

5) Ha a forgókefe leáll, valami akadály került oda. Húzza ki a tápvezetéket, ellenőrizze le a kefét, és távolítsa el az akadályt.
6) Ha a gyűjtőtartály tele van, vagy a tisztítóoldat-tartály üres, ürítse ki a gyűjtőtartályt.(lásd: leeresztőtartály)

Kiegészítő szerszámok működtetése (kizárólag ajánlott, rendszeresített szerszámokat, tartozékokat lehet használni). Kárpitok, és lépcsők tisztítására egy választható tartozákot használhat. Kiegészítő szerszámok használata (lásd F7):

1) Válassza le a normál vákuumcsövet a kupolából.
2) A normál vákuumtömlő helyett helyezze be a kiegészítő vákuumcsövet a kupolába.
3) Csatlakoztassa a kiegészítő konnektort a gép hátulján található kiegészítő gyorsacsatlakozóhoz.
4) Kapcsolja be a főkapcsolót, és a szívómotor kapcsolót.
5) Használja a kiegészítő szerszám kart tisztítóoldat szétpermetezéséhez.
6) Amikor a tisztítás befejeződött, kapcsolja ki a szivattyúmotrot, majd nyomja le a kart 3 másodpercig, hogy lecsökkentse a víznyomást.

Lekapcsolás

1) Kapcsolja le a gépet, húzza ki a tápkabelt.
2) Ürítse ki a gyűjtőtartályt, és a tisztítóoldat-tartályt. (lásd tartályok kiürítése)

Tartályok kiürítése

Gyújtótartály kiürítése (lásd F8):

1) Vigye a gépet egy kiürítésre megfelelő helyre (kérjük vegye figyelembe a környzetet).
2) Tartsa az ürítőcsövet a, és engedje le az elvezető fölé. Nyissa ki a leeresztő tömlő fedelét a tartály ürítéséhez.
3) Cserélje ki a leeresztő csövet a gépre.

Tisztítóoldat-tartály kiürítése (lásd F9):

1) Vigye a gépet egy kiürítésre megfelelő helyre (kérjük vegye figyelembe a környzetet).
2) Vegye le a tömlócsatlakozót, hajtsa le a

tömlőt az ürítéshez.

3) Csatlakoztassa újra a tömlőcsatlakozót.

A gép karbantartása

Figyelem: Az áramütés elkerülése miatt mindig bizonyosodjon meg róla, hogy a gép ki van húzva az áramból, mielőtt akármilyen javítást, vagy karbantartást végezne a gépen.

A gép jó működése és az élettartam meghosszabbítása érdekében tartsa be az alábbi karbantartási eljárásokat.

Napi karbantartás

1) Ü rfse,-és öblítse ki a gyűjtő-és tisztítóoldat tartályt.
2) Ellenőrizze a gyorscsatlakozókat, és porlasztókat. Szükség esetén tisztítsa (Megjegyzés: Soha ne használjon éles tárgyat a porlasztók tisztításához, cask öblítse le meleg vízzel) (lásd F10).
3) Távolítsa el a vákuumbeszívó szűrőt, és tisztítsa meg vízzel (lásd F11).
4) Ellenőrizze a töltőszűrőt, és tisztítsa meg vízzel (lásd F12).
5) Ellenőrizze a szívómotor szűrőt a gép alján, és tisztítsa vízzel (lásd F13).
6) Ellenőrizze a forgókefét, távolítson el minden szennyződést, szőnyegdarabot.

Figyelem: Kapcsolja ki a gépet, húzza ki az áramból mielőtt ellenőrzi a kefét.

7) Ellenőrizze a vákuumsarut, távolítson el minden szennyeződést, és szőnyegdarabot.
8) Tisztítsa meg a gépet használat után.
9) Ellenőrizze a hálózati kábelt, hosszabítókábelt minden használat előtt.

Havi karbantartás

1) Ellenőrizze a kefe elhasználódását, szükség esetén cserélje ki.
2) Ellenőrizze a tömlőket, tömítéseket, szükség esetén cserélje ki.

3) Ellenprizze a gépet nem –e szivárog a víz.
4) Olajozza be a kerekeket.
5) Ellenőrizze le a gépet, nem-e hiányzik csavar.
6) Ellenőrizze az ékszíjat. Ha elhasználódott cserálje ki.

Porlasztó fúvóka felszerelése (lásd F14).

1. fúvóka váz 2. gumi tömítőgyűrű
2. porlasztófej
   A fúvóka tisztítása után rászereljük a vázra. Előszőr helyezze rá megfelelően a gumi tömítőgyűrűt, nyomja le a fúvókát, csavarja el vízszintesen 90 fokban. Kész a szerelés.

Raktározás

Kábel raktározása

1) Kösse össze a kábelt kábelkötözővel, és akasztja fel kampóra (lásd F15).
2) A kábelt a fogantyú köré is feltekerhetjük (lásd F16).

A gép tárolása

Megjegyzés: A tartály tárolása előtt ürítse ki a gyűjtőtartályt és a tisztítóoldattartályt, hogy a tartályokat friss állapotban tartsa és fagypont alatti hőmérséklet esetére. Ezt a gépet csak zárt helyen tárolja.

1) A gépet álló helyzetben tárolja száraz helyen, és engedje le a pedált, hogy a forgó kefe a padlón legyen (lásd F17).
2) Hajtsa össze a fogantyút a kissebb tárolási hely végett (lásd F18).
3) Távolítsa el a gyűjtőtartály fedelét a job szellőzés érdekében.

Bekötési rajz lásd F19

Műszaki adatok lásd F20

A gépi anyag összetétele és újrahasznosíthatósága lásd F21

Alapvető hibaelhárítás

Megjegyzés: A karbantartás elvégzése előtt húzza ki a hálózati csatlakozót.

Ha az Ö n problémái nem szerepelnek ebben a táblázatban, vagy a készülék még mindig nem működik megfelelően, kérjen segítséget a felhatalmazott ügyfélszolgálattól.

Hiba	Ellenintézkedés
A gép egyáltalán nem működik	Csatlakoztassa a tápkábelt egy földelt aljzatba
	Cserélje ki a hosszabító kábelt
A szivattyú nem működik	Kapcsolje be a szivattyú motor kapcsolóját
	Állítsa vissza a vákuum motorvédő biztosítékot (Áramköri megszakító) a kezelőpanelen
A forgókefe motor nem működik	Kapcsolja be a forgókefe motorját
	Állítsa vissza a forgókefe-motorvédő biztosítékot (Áramköri megszakító) a kezelőpanelen
Elégtelen vákuumteljesítmény	Ellenőrizze a gyűjtőtartály gumitömítőgyűrűjét, ha kell cserélje ki.
	Ürítse ki a gűjtőtartályt.
	Ellenőrizze, hogy a vákuumtömlő megfelelően van-e rögzítve
	Ellenőrizze a vákuumtömlőt, ha sérült cserélje ki.
	Lassabban végezze a tisztítást
A porlasztó nem működik	Töltse fel a tisztítóoldat tartályt.
	Kapcsolja be a szivattyúmotrot.
	Ö blítse le a porlasztót meleg vízzel (max. 120° F/50°C)
	Tisztítsa ki, vagy cserélje ki az tisztítószerfiltert.
A forgókefe nem forog	Kapcsolja be a forgókefe motorját.
	Ellenőrizze az ékszíjat, károsodás esetén cserélje ki.
	Ellenőrizze hogy a forgókefe megfelelően van e felszerelve.
	Ellenőrizze a forgókefét, nincs-e szennyeződés, szőnyegdarab rajta, ami megakadályozná a megfelelő működésben.

Megsemmisítésre:

Felszerelés jelölt áthúzott kerekes kuka szimbólum azt jelzi, hogy a használt elektromos és elektronikus berendezések nem kell dobni együtt bontatlan háztartási hulladékkal. Ahhoz, hogy elkerüljük a negatív hatást gyakorolhat az emberi egészségre és a környezetre a berendezés külön kell gyűjteni a kijelölt gyűjtőhelyre.

Az elektromos és elektronikus háztartási készülékek felhasználói kötelesek az önkormányzati gyűjtési rendszereket használni. Kérjük, vegye figyelembe, hogy a kereskedelmi forgalomban kapható elektromos és elektronikus

berendezéseket nem szabad az önkormányzati gyűjtési rendszereken keresztül értékesíteni. Örömmel tájékoztatjuk Önöket megfelelő ártalmatlanítási lehetőségekre.
