ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MULTI V ZRUN060GSS0 LG

Ist die tatsächliche Füllmenge des Kältemittels in der Anlage in kg; Ist die maximal zulässige Kältemittelfüllmenge in der Anlage in kg, Berechnet nach der folgenden Gleichung oder 15,964 kg.ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΤΗ, ΕΓΚΑΤΆΣΤΑΣΗΣ ΚΑΙ ΣΈΡΒΙΣ (ΓΙΑ R32) ΚΛΙΜΑΤΙΣΤΙΚΟ Διαβάστε προσεκτικά το παρόν εγχειρίδιο χρήστη πριν θέσετε σε λειτουργία τη συσκευή και φυλάξτε το σε προσβάσιμο σημείο για αναφορά ανά πάσα στιγμή.

• Ψυκτικό R32 www.lg.com Copyright © 2025 LG Electronics. Με την επιφύλαξη παντός νομίμου δικαιώματοςΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Το εγχειρίδιο αυτό μπορεί να περιέχει εικόνες ή περιεχόμενο διαφορετικό από το μοντέλο που αγοράσατε. Το εγχειρίδιο υπόκειται σε αναθεώρηση από τον κατασκευαστή. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗ ΧΡΗΣΗ p. 3
• Σημειώσεις για Εύφλεκτο Ψυκτικό p. 3
• ΟΔΗΓΙΕΣ ΜΕ ΤΗΝ ΕΝΔΕΙΞΗ «ΠΡΟΕΙΔΟΠΟΙΗΣΗ» p. 3
• Οδηγίες για το Κοινό προϊόν p. 3
• Οδηγίες για το Προϊόν αγωγού p. 3
• Οδηγίες για το προϊόν Multi V p. 4
• Οδηγίες για το προϊόν Hydrokit p. 4
• ΟΔΗΓΙΕΣ ΜΕ ΤΗΝ ΕΝΔΕΙΞΗ «ΠΡΟΣΟΧΗ» p. 4
• Οδηγίες για το Κοινό προϊόν p. 4
• Οδηγίες για το Προϊόν αγωγού p. 5
• Οδηγίες για το προϊόν Multi V p. 5
• Οδηγίες ασφάλειας για το Σέρβις p. 5
• ΠΛΗΡΩΣΗ ΨΥΚΤΙΚΟΥ Ελάχιστο εμβαδόν δαπέδου p. 9

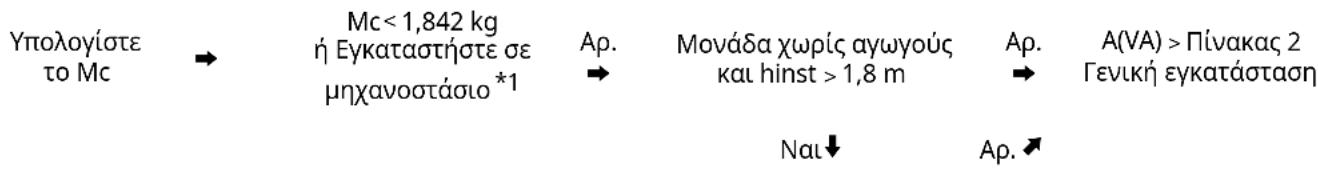

• Διάγραμμα ροής p. 9
• Τρόπος υπολογισμού της μέγιστης ποσότητας ψυκτικού p. 10

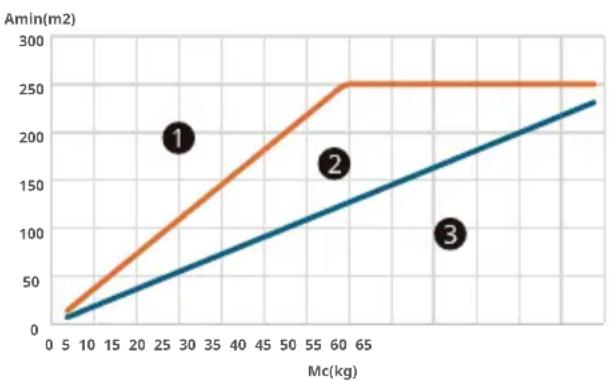

• Μονάδα ETRS p. 10
• Γενική εγκατάσταση p. 11
• Συνθήκη φυσικού αερισμού ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ p. 113

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗ ΧΡΗΣΗ Οι παρακάτω οδηγίες ασφαλείας προορίζονται για να αποτραπούν απρόβλεπτοι κίνδυνοι ή βλάβη από μη ασφαλή ή λανθασμένη λειτουργία του προϊόντος. Οι οδηγίες χωρίζονται σε 'ΠΡΟΕΙΔΟΠΟΙΗΣΗ' και 'ΠΡΟΣΟΧΗ' όπως περιγράφεται παρακάτω. Σημειώσεις για Εύφλεκτο Ψυκτικό Στις μονάδες εμφανίζονται τα παρακάτω σύμβολα. ΟΔΗΓΙΕΣ ΜΕ ΤΗΝ ΕΝΔΕΙΞΗ «ΠΡΟΕΙΔΟΠΟΙΗΣΗ» ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να μειωθεί ο κίνδυνος πρόκλησης έκρηξης, πυρκαγιάς, θανάτου, ηλεκτροπληξίας, τραυματισμού ή εγκαυμάτων κατά τη χρήση του συγκεκριμένου προϊόντος, πρέπει να τηρούνται βασικές προφυλάξεις, στις οποίες περιλαμβάνονται οι εξής: Οδηγίες για το Κοινό προϊόν

• Μην χρησιμοποιείτε μέσα για την επιτάχυνση της διαδικασίας απόψυξης ή για τον καθαρισμό πέραν αυτών που συνιστώνται από τον κατασκευαστή.

• Η συσκευή θα πρέπει να αποθηκεύεται σε χώρο χωρίς πηγές ανάφλεξης σε συνεχή λειτουργία (για παράδειγμα: ανοιχτές φλόγες, συσκευή γκαζιού σε λειτουργία ή ηλεκτρικό θερμαντικό σώμα σε λειτουργία).

συσκευή πρέπει να αποθηκεύεται έτσι ώστε να αποφεύγονται οι μηχανικές βλάβες, σε καλά αεριζόμενο χώρο χωρίς πηγές ανάφλεξης σε συνεχή λειτουργία (για παράδειγμα: ανοιχτές φλόγες, συσκευή γκαζιού σε λειτουργία ή ηλεκτρικό θερμαντικό σώμα σε λειτουργία) και ο χώρος θα πρέπει να πληροί τις προκαθορισμένες απαιτήσεις όσον αφορά το μέγεθος.

την τρυπάτε ή την καίτε.

• Λάβετε υπόψη ότι τα ψυκτικά μπορεί να είναι άοσμα.

• Διατηρείτε τυχόν απαιτούμενα ανοίγματα αερισμού χωρίς εμπόδια.

• Οι αγωγοί που είναι συνδεδεμένοι σε μια συσκευή δεν πρέπει να περιέχουν πηγές πιθανής ανάφλεξης.

• Η συσκευή που δεν είναι στερεωμένη σε σταθερή θέση πρέπει να αποθηκεύεται σε χώρο μεγέθους αντίστοιχου με το εμβαδόν του χώρου που έχει καθοριστεί για τη λειτουργία.

• Η αποσπώμενη συσκευή θα πρέπει να αποθηκεύεται σε χώρο χωρίς γυμνές φλόγες σε συνεχή λειτουργία (για παράδειγμα, συσκευή αερίου σε λειτουργία) ή άλλες πιθανές πηγές ανάφλεξης (για παράδειγμα, ηλεκτρικό θερμαντήρα σε λειτουργία, θερμές επιφάνειες).

συσκευές με ψυκτικά A2L, συνδεδεμένες μέσω συστήματος αεραγωγών με μία ή περισσότερες αίθουσες, είναι τοποθετημένες σε αίθουσα με εμβαδόν μικρότερο από Amin, στην αίθουσα θα πρέπει να μην υπάρχουν γυμνές φλόγες σε συνεχή λειτουργία (για παράδειγμα συσκευή γκαζιού σε λειτουργία) ή άλλες πιθανές πηγές ανάφλεξης (για παράδειγμα ηλεκτρικό θερμαντικό σώμα σε λειτουργία, θερμές επιφάνειες). Συσκευή που παράγει φλόγες μπορεί να εγκατασταθεί στον ίδιο χώρο αν διαθέτει αποτελεσματική φλογοπαγίδα.

• Αυτή η μονάδα είναι εξοπλισμένη με σύστημα ανίχνευσης διαρροής για ασφάλεια. Για να λειτουργεί αποτελεσματικά, η μονάδα πρέπει να τροφοδοτείται με ηλεκτρισμό διαρκώς μετά την εγκατάσταση, εκτός από τη διάρκεια του σέρβις.

μονάδα είναι εξοπλισμένη με ηλεκτρικά τροφοδοτούμενα μέτρα ασφαλείας. Για να λειτουργεί αποτελεσματικά, η μονάδα πρέπει να τροφοδοτείται με ηλεκτρισμό διαρκώς μετά την εγκατάσταση, εκτός από τη διάρκεια του σέρβις.

• Ο αισθητήρας ψυκτικού μέσου έχει διάρκεια ζωής 10 ετών. Μόλις ο αισθητήρας ανιχνεύσει διαρροή και ενεργοποιηθεί, δεν μπορεί να επαναχρησιμοποιηθεί

• Η βαλβίδα πρέπει να τοποθετείται έτσι ώστε να είναι εύκολα προσβάσιμη και να μπορεί να λειτουργεί χωρίς να εκτίθενται άτομα σε διαρροή ψυκτικού μέσου. Πρέπει, όπου είναι εφικτό, να τοποθετείται εκτός του χώρου που καταλαμβάνεται από άτομα ή μέσα σε αεριζόμενο περίβλημα και να φέρει σαφή σήμανση.

αισθητήρες του συστήματος ανίχνευσης ψυκτικού μέσου πρέπει να αντικαθίστανται μόνο με αισθητήρες ψυκτικού μέσου που καθορίζονται από τον κατασκευαστή της συσκευής.

• Για συσκευές με σύστημα ανίχνευσης διαρροής, οι βαλβίδες διακοπής δεν πρέπει να επαναρυθμίζονται έως ότου αεριστεί ο χώρος, επειδή η επαναρύθμιση μπορεί να προκαλέσει την απελευθέρωση επιπλέον εύφλεκτου ψυκτικού μέσα στον χώρο. Οδηγίες για το Προϊόν αγωγού

• Μόνο βοηθητικές συσκευές εγκεκριμένες από τον κατασκευαστή της συσκευής ή με δηλωμένη καταλληλότητα για το ψυκτικό μέσο πρέπει να εγκαθίστανται σε αγωγούς σύνδεσης.

• Βοηθητικές συσκευές, που μπορεί να αποτελούν πηγή ενδεχόμενης ανάφλεξης, δεν πρέπει να εγκαθίστανται Αυτό το σύμβολο υποδηλώνει ότι αυτή η συσκευή χρησιμοποιεί εύφλεκτο ψυκτικό. Σε περίπτωση διαρροής του ψυκτικού και έκθεσής του σε εξωτερική πηγή ανάφλεξης, υπάρχει κίνδυνος πυρκαγιάς. Το σύμβολο αυτό υποδεικνύει ότι θα πρέπει να διαβάσετε προσεκτικά το Εγχειρίδιο

Το σύμβολο αυτό υποδεικνύει ότι το προσωπικό του σέρβις θα πρέπει να χειρίζεται αυτόν τον εξοπλισμό ανατρέχοντας στο Εγχειρίδιο εγκατάστασης. Το σύμβολο αυτό υποδεικνύει ότι

διαθέσιμες πληροφορίες στο Εγχειρίδιο κατόχου ή στο Εγχειρίδιο εγκατάστασης.4 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ στο σύστημα αγωγών. Παραδείγματα πηγών ενδεχόμενης ανάφλεξης είναι οι θερμές επιφάνειες με θερμοκρασία που υπερβαίνει τους 700

ηλεκτρικά κυκλώματα. Οδηγίες για το προϊόν Multi V

• Συσκευές προστασίας, σωληνώσεις και σύνδεσμοι πρέπει να προστατεύονται στον μέγιστο δυνατό βαθμό από αντίξοες περιβαλλοντικές συνθήκες, όπως, για παράδειγμα, τον κίνδυνο συσσώρευσης νερού και σχηματισμού πάγου σε σωλήνες εκτόνωσης, ή από τη συσσώρευση σκόνης και σκουπιδιών.

• Οι σωληνοειδείς βαλβίδες θα πρέπει να τοποθετούνται σωστά στη σωλήνωση για να αποφευχθούν κραδασμοί

• Οι σωληνοειδείς βαλβίδες δεν εμποδίζουν το υγρό ψυκτικό, εκτός εάν παρέχεται κατάλληλη εκτόνωση στην πλευρά χαμηλής πίεσης του συστήματος

• Οι εσωτερικοί αρμοί ψυκτικού, που κατασκευάζονται επιτόπου, πρέπει να ελέγχονται για τη στεγανότητά τους. Η μέθοδος δοκιμής θα πρέπει να έχει ευαισθησία 5 γραμμαρίων ψυκτικού ετησίως ή καλύτερα υπό πίεση τουλάχιστον 0,25 φορές τη μέγιστη επιτρεπόμενη πίεση. Δεν πρέπει να εντοπίζεται διαρροή.

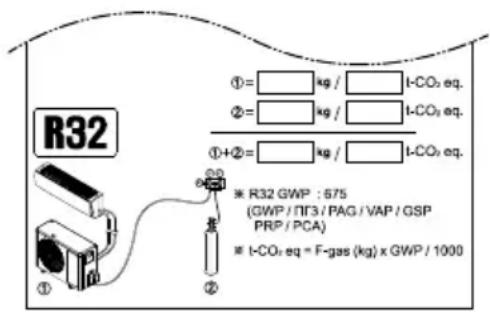

• Αφού ελέγξετε την παρακάτω ετικέτα που είναι προσαρτημένη στην εξωτερική μονάδα, σημειώστε την ποσότητα του ψυκτικού μέσου σε αυτήν. Οδηγίες για το προϊόν Hydrokit

• Συσκευές προστασίας, σωληνώσεις και σύνδεσμοι πρέπει να προστατεύονται στον μέγιστο δυνατό βαθμό από αντίξοες περιβαλλοντικές συνθήκες.

• Το άνοιγμα εξαγωγής αέρα από την αίθουσα πρέπει να είναι τοποθετημένο στο ίδιο επίπεδο ή κάτω από το σημείο απελευθέρωσης ψυκτικού.

• Για επιδαπέδιες μονάδες, το σημείο απελευθέρωσης ψυκτικού πρέπει να βρίσκεται όσο το δυνατόν πιο

• Τα ανοίγματα εξαγωγής αέρα πρέπει να τοποθετούνται σε ικανή απόσταση από τα ανοίγματα εισαγωγής αέρα, ώστε να αποφεύγεται η επανακυκλοφορία στον χώρο. ΟΔΗΓΙΕΣ ΜΕ ΤΗΝ ΕΝΔΕΙΞΗ «ΠΡΟΣΟΧΗ»

• Για να μειωθεί ο κίνδυνος πρόκλησης μικροτραυματισμού, δυσλειτουργίας ή βλάβης ή υλικής ζημιάς κατά τη χρήση του προϊόντος, πρέπει να τηρούνται βασικές προφυλάξεις, στις οποίες περιλαμβάνονται οι εξής: Οδηγίες για το Κοινό προϊόν

• Κάθε άτομο που συμμετέχει στις εργασίες ή στις επεμβάσεις σε ένα κύκλωμα ψυκτικού μέσου θα πρέπει να διαθέτει έγκυρο πιστοποιητικό από διαπιστευμένη αρχή αξιολόγησης του κλάδου, η οποία βεβαιώνει την ικανότητά του να χειρίζεται ψυκτικά μέσα με ασφάλεια, σύμφωνα με αναγνωρισμένες προδιαγραφές αξιολόγησης του κλάδου.

• Οι επισκευές θα πρέπει να πραγματοποιούνται σύμφωνα με τις συστάσεις του κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί την βοήθεια και άλλου ικανού προσωπικού θα πρέπει να πραγματοποιείται υπό την επίβλεψη του ατόμου που είναι ειδικό στη χρήση εύφλεκτων ψυκτικών

• Η εγκατάσταση σωλήνων θα πρέπει να περιορίζεται στο ελάχιστο.

σωληνώσεις πρέπει να προστατεύονται από φυσικές ζημιές.

• Πρέπει να τηρείται η συμμόρφωση με τους εθνικούς κανονισμούς αερίου.

• Οι μηχανικές συνδέσεις (μηχανικοί σύνδεσμοι ή εκχειλωμένες ενώσεις) πρέπει να είναι προσβάσιμες για σκοπούς συντήρησης.

• Το σέρβις πρέπει να πραγματοποιείται μόνο κατά τον τρόπο που συνιστάται από τον κατασκευαστή.

• Η συσκευή θα πρέπει να αποθηκεύεται με τέτοιον τρόπο ώστε να αποφεύγεται οποιαδήποτε μηχανική

• Ο κατασκευαστής θα πρέπει να καθορίζει άλλες πιθανές πηγές συνεχούς λειτουργίας που είναι γνωστό ότι προκαλούν ανάφλεξη του ψυκτικού μέσου που χρησιμοποιείται.

• Πρέπει να γίνει χαλκοκολλημένη, συγκολλημένη ή μηχανική σύνδεση πριν από το άνοιγμα των βαλβίδων,

να επιτραπεί η ροή ψυκτικού ανάμεσα στα εξαρτήματα του συστήματος ψύξης.

• Εάν επαναχρησιμοποιηθούν μηχανικοί σύνδεσμοι σε εσωτερικό χώρο, τα εξαρτήματα στεγανοποίησης πρέπει να αντικατασταθούν.

• Εάν επαναχρησιμοποιηθούν εκχειλωμένες ενώσεις σε εσωτερικό χώρο, το τμήμα εκχείλωσης πρέπει να ανακατασκευαστεί.

• Η σωλήνωση ψυκτικού πρέπει να προστατεύεται ή να είναι κλειστού τύπου, προς αποφυγή ζημιάς.

• Οι εύκαμπτοι σύνδεσμοι ψυκτικού (όπως τα καλώδια σύνδεσης μεταξύ της εσωτερικής και της εξωτερικής μονάδας) που μπορεί να μετακινηθούν κατά τη διάρκεια της κανονικής λειτουργίας πρέπει να προστατεύονται από ενδεχόμενη μηχανική ζημιά.

• Καθαρίζετε ανά τακτά διαστήματα (πάνω από μία φορά τον χρόνο) τα μόρια σκόνης ή άλατος που

κολλήσει στον εναλλάκτη θερμότητας με νερό.

• Η αποσυναρμολόγηση της συσκευής, καθώς και ο χειρισμός του ψυκτικού λαδιού και των τελικών εξαρτημάτων πρέπει να γίνονται σύμφωνα με τα τοπικά και εθνικά πρότυπα.5 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Οδηγίες για το Προϊόν αγωγού

• Συνδέεται μέσω συστήματος αεραγωγών με ένα ή περισσότερα δωμάτια, ο αέρας τροφοδοσίας και επιστροφής πρέπει να διοχετεύεται απευθείας στον

• Ανοιχτοί χώροι όπως οι ψευδοροφές δεν πρέπει να χρησιμοποιούνται ως αεραγωγός επιστροφής. Οδηγίες για το προϊόν Multi V

• Οι σωληνώσεις εξοπλισμού στον κατειλημμένο χώρο πρέπει να είναι εγκατεστημένες έτσι ώστε να προστατεύουν από τυχαία φθορά κατά τη λειτουργία και το σέρβις.

• Θα πρέπει να λαμβάνονται προφυλάξεις για να αποφεύγονται οι ακραίες δονήσεις ή παλμικές ταλαντώσεις της σωλήνωσης ψύξης.

• Πρέπει να υπάρχει πρόβλεψη για διαστολή και συστολή μεγάλων διαδρομών σωληνώσεων.

• Οι σωληνώσεις στα συστήματα ψύξης θα πρέπει να είναι έτσι σχεδιασμένες και εγκατεστημένες, ώστε να ελαχιστοποιούν την πιθανότητα δημιουργίας κραδασμών που θα προκαλέσουν βλάβη στο σύστημα.

• Οι χαλύβδινοι σωλήνες και τα εξαρτήματα πρέπει να προστατεύονται από διάβρωση με αντισκωριακή επίστρωση πριν από την εφαρμογή οποιασδήποτε

εύκαμπτα στοιχεία των σωληνώσεων θα πρέπει να προστατεύονται από μηχανική φθορά, υπερβολική καταπόνηση από κάμψη ή άλλες δυνάμεις. Πρέπει να ελέγχονται για μηχανική φθορά ετησίως.

• Ο εξοπλισμός εσωτερικού χώρου και οι σωληνώσεις πρέπει να τοποθετούνται σταθερά και να προστατεύονται, έτσι ώστε να μην μπορεί να προκύψει τυχαία ρήξη από συμβάντα όπως η μετακίνηση επίπλων ή οι δραστηριότητες ανακατασκευής. Οδηγίες ασφάλειας για το Σέρβις Έλεγχοι στον χώρο

• Πριν από την έναρξη εργασιών σε συστήματα που περιέχουν εύφλεκτα ψυκτικά, είναι αναγκαία η διενέργεια ελέγχων ασφαλείας για να διασφαλιστεί η ελαχιστοποίηση του κινδύνου ανάφλεξης. Για επισκευές στο σύστημα ψυκτικού, πρέπει να τηρούνται οι ακόλουθες προφυλάξεις πριν από την εκτέλεση εργασιών στο σύστημα. Διαδικασία εργασίας

• Οι εργασίες εκτελούνται στο πλαίσιο ελεγχόμενης διαδικασίας, προκειμένου να ελαχιστοποιείται ο κίνδυνος ύπαρξης εύφλεκτων αερίων ή ατμών κατά την εκτέλεση των εργασιών. Χώρος γενικών εργασιών

• Το προσωπικό συντήρησης και κάθε άλλο προσωπικό που εργάζεται στην περιοχή ενημερώνεται σχετικά με τη φύση των εκτελούμενων εργασιών. Αποφεύγονται οι εργασίες σε περιορισμένους χώρους. Έλεγχος για παρουσία ψυκτικού

• Ο χώρος ελέγχεται με κατάλληλο εξοπλισμό ανίχνευσης ψυκτικού πριν από και κατά τη διάρκεια των εργασιών, ώστε να διασφαλιστεί ότι ο τεχνικός γνωρίζει την ύπαρξη δυνητικώς εύφλεκτων ατμοσφαιρών.

• Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά, δηλ. δεν παράγει σπινθήρες, είναι επαρκώς στεγανός ή εγγενώς ασφαλής. Παρουσία πυροσβεστήρα

• Σε περίπτωση εκτέλεσης εργασιών εν θερμώ στον ψυκτικό εξοπλισμό ή οποιαδήποτε σχετικά εξαρτήματα, πρέπει να υπάρχει διαθέσιμος κατάλληλος εξοπλισμός πυρόσβεσης. Φροντίστε να έχετε πυροσβεστήρα ξηρής σκόνης ή CO2 κοντά στον χώρο πλήρωσης. Απουσία πηγών ανάφλεξης

• Κανένα άτομο που εκτελεί εργασίες σχετικές με το σύστημα ψύξης και οι οποίες περιλαμβάνουν την έκθεση σωληνώσεων δεν πρέπει να χρησιμοποιεί πηγές ανάφλεξης με τρόπο που ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς ή έκρηξης.

• Κάθε πιθανή πηγή ανάφλεξης, όπως και το κάπνισμα τσιγάρων, θα πρέπει να παραμένει σε επαρκή απόσταση από το σημείο των εργασιών εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, κατά τη διάρκεια των οποίων ενδεχομένως να υπάρξει έκλυση ψυκτικού στον περιβάλλοντα χώρο. Ο χώρος γύρω από τον εξοπλισμό πρέπει να ελέγχεται πριν από την εκτέλεση εργασιών, ώστε να διασφαλίζεται ότι δεν υπάρχουν κίνδυνοι λόγω εύφλεκτων ουσιών ή ανάφλεξης. Πρέπει να τοποθετηθούν πινακίδες "Απαγορεύεται το κάπνισμα". Αεριζόμενος χώρος

• Διασφαλίστε ότι οι χώρος είναι ανοιχτός ή ότι έχει επαρκή εξαερισμό προτού προσπελάσετε το σύστημα ή εκτελέσετε εργασία εν θερμώ. Ο εξαερισμός θα συνεχιστεί έως ένα βαθμό κατά τη διάρκεια εκτέλεσης της εργασίας. Ο εξαερισμός θα πρέπει να διαλύει με ασφάλεια τυχόν ποσότητα ψυκτικού που αποδεσμεύτηκε και, κατά προτίμηση, να

αποβάλλει στην ατμόσφαιρα. Έλεγχοι στον ψυκτικό εξοπλισμό

• Όταν πραγματοποιείται αλλαγή ηλεκτρικών εξαρτημάτων, αυτά πρέπει να είναι κατάλληλα για τον σκοπό για τον οποίο προορίζονται και να τηρούν σωστές προδιαγραφές. Οι κατευθυντήριες γραμμές συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται συνεχώς.

• Αν έχετε αμφιβολίες, ζητήστε βοήθεια από το τεχνικό τμήμα του κατασκευαστή.

• Οι παρακάτω έλεγχοι εκτελούνται σε εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα: - Το πραγματικό φορτίο ψυκτικού είναι σύμφωνο με το μέγεθος του χώρου μέσα στον οποίο είναι εγκατεστημένα τα εξαρτήματα που περιέχουν

- Ο μηχανισμός και οι έξοδοι εξαερισμού λειτουργούν ικανοποιητικά και δεν φραγμένα με

- Αν χρησιμοποιείται έμμεσο κύκλωμα ψύξης, το δευτερεύον κύκλωμα πρέπει να ελέγχεται για την παρουσία ψυκτικού.6 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ - Η σήμανση του εξοπλισμού παραμένει ορατή και ευανάγνωστη. Τυχόν δυσανάγνωστες σημάνσεις και πινακίδες πρέπει να διορθώνονται. - Ο αγωγός του ψυκτικού μέσου ή τα στοιχεία που τον απαρτίζουν εγκαθίστανται σε θέση όπου είναι δύσκολο να εκτεθούν σε ουσία που θα μπορούσε να διαβρώσει στοιχεία που περιέχουν ψυκτικό, εκτός εάν τα στοιχεία αυτά είναι κατασκευασμένα από υλικά που αντιστέκονται στην διάβρωση ή προστατεύονται καταλλήλως από αυτήν. Έλεγχοι στις ηλεκτρικές συσκευές

• Οι εργασίες επισκευής και συντήρησης ηλεκτρικών εξαρτημάτων περιλαμβάνουν αρχικούς ελέγχους ασφάλειας και διαδικασίες επιθεώρησης των εξαρτημάτων.

• Αν υπάρχει βλάβη που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, τότε το κύκλωμα δεν συνδέεται με την ηλεκτρική παροχή, έως ότου η βλάβη να αντιμετωπιστεί ικανοποιητικά.

• Αν η βλάβη δεν μπορεί να διορθωθεί αμέσως αλλά είναι απαραίτητο να συνεχιστεί η λειτουργία, χρησιμοποιείται κατάλληλη προσωρινή λύση.

• Η κατάσταση αυτή αναφέρεται στον κάτοχο του εξοπλισμού, ώστε να ενημερώσει όλα τα μέρη.

• Οι αρχικοί έλεγχοι ασφάλειας περιλαμβάνουν τα εξής: - Εκκένωση των πυκνωτών: αυτό πραγματοποιείται με ασφαλή τρόπο, ώστε να αποφεύγεται το ενδεχόμενο πρόκλησης

- Δεν εκτίθενται ηλεκτρικά εξαρτήματα από τάση και καλωδίωση κατά την πλήρωση, την ανάκτηση ή τον καθαρισμό του συστήματος. - Συνέχεια της γείωσης. Επισκευές σε στεγανά εξαρτήματα

• Κατά τη διάρκεια επισκευών σε στεγανά εξαρτήματα, ο εξοπλισμός στον οποίο εκτελούνται οι εργασίες αποσυνδέεται από κάθε παροχή ηλεκτρικού ρεύματος πριν από την αφαίρεση οποιωνδήποτε στεγανών καλυμμάτων κ.λπ.

• Εάν είναι απολύτως απαραίτητο να υπάρχει παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά τη διάρκεια του σέρβις, τότε μια μορφή εντοπισμού διαρροών

πρέπει να βρίσκεται σε μόνιμη λειτουργία στο πιο κρίσιμο σημείο, ώστε να προειδοποιεί για δυνητικώς επικίνδυνες καταστάσεις.

• Ιδιαίτερη προσοχή θα πρέπει να δοθεί στο εξής, ώστε να διασφαλιστεί ότι, κατά την εκτέλεση εργασιών σε ηλεκτρικά εξαρτήματα, δεν αλλοιώνεται το περίβλημα με τρόπο ώστε να επηρεάζεται το επίπεδο προστασίας.

Σε αυτό περιλαμβάνονται ζημιές σε καλώδια, υπερβολικός αριθμός συνδέσεων, ακροδέκτες που δεν συνδέονται σύμφωνα με τις προδιαγραφές, ζημιές σε στεγανώσεις, εσφαλμένη τοποθέτηση στυπιοθλιπτών.

• Βεβαιωθείτε ότι η συσκευή έχει στερεωθεί σωστά.

• Βεβαιωθείτε ότι οι στεγανώσεις ή τα στεγανωτικά υλικά δεν έχουν υποβαθμιστεί σε σημείο που να μην αποτρέπουν πλέον την είσοδο

• Τα ανταλλακτικά πρέπει να πληρούν τις προδιαγραφές του κατασκευαστή. Επισκευές σε εγγενώς ασφαλή εξαρτήματα

• Μην εφαρμόζετε μόνιμα επαγωγικά φορτία ή φορτία χωρητικότητας στο κύκλωμα αν δεν διασφαλίσετε ότι αυτά δεν θα υπερβούν την επιτρεπόμενη τάση και το επιτρεπόμενο ρεύμα για τον χρησιμοποιούμενο

• Τα εγγενώς ασφαλή εξαρτήματα είναι ο μόνος τύπος εξαρτημάτων στα οποία μπορούν να γίνουν εργασίες υπό τάση παρουσία εύφλεκτης ατμόσφαιρας.

Η συσκευή δοκιμής έχει τις ορθές τιμές.

• Η αντικατάσταση εξαρτημάτων να γίνεται μόνο με ανταλλακτικά που προδιαγράφονται από τον κατασκευαστή.

• Άλλα ανταλλακτικά μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού στην ατμόσφαιρα λόγω διαρροής.

• Η χρήση στεγανοποιητικού σιλικόνης μπορεί να μειώσει την αποτελεσματικότητα κάποιων τύπων εξοπλισμού ανίχνευσης διαρροών.

• Δεν απαιτείται μόνωση των εγγενώς ασφαλών εξαρτημάτων πριν από την εκτέλεση εργασιών σε αυτά.

• Η καλωδίωση δεν θα υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση και δόνηση και δεν θα επηρεάζεται από αιχμηρές άκρες ή άλλες αντίξοες περιβαλλοντικές επιδράσεις.

• Ο έλεγχος θα λαμβάνει επίσης υπ' όψιν τις επιδράσεις της γήρανσης ή της συνεχούς δόνησης, που προέρχεται από πηγές όπως οι συμπιεστές ή οι ανεμιστήρες. Ανίχνευση εύφλεκτων ψυκτικών

• Πιθανές πηγές ανάφλεξης δεν θα χρησιμοποιηθούν υπό οποιεσδήποτε συνθήκες για την αναζήτηση ή για τον εντοπισμό διαρροών ψυκτικού μέσου.

• Δεν θα χρησιμοποιείται λάμπα αλογόνου (ή οποιαδήποτε άλλη συσκευή εντοπισμού που χρησιμοποιεί γυμνή φλόγα).

• Οι παρακάτω μέθοδοι ανίχνευσης διαρροής θεωρούνται αποδεκτές για όλα τα συστήματα

- Μπορούν να χρησιμοποιηθούν ηλεκτρονικοί ανιχνευτές διαρροών για την ανίχνευση διαρροών ψυκτικού μέσου, αλλά, στην περίπτωση εύφλεκτων ψυκτικών μέσων, η ευαισθησία ενδέχεται να μην είναι επαρκής ή να χρειάζεται εκ νέου ρύθμιση. (Ο εξοπλισμός ανίχνευσης θα ρυθμιστεί σε χώρο χωρίς ψυκτικό μέσο.) - Διασφαλίστε ότι η συσκευή ανίχνευσης δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλη για το ψυκτικό που χρησιμοποιείται. - Ο εξοπλισμός ανίχνευσης διαρροών πρέπει να ρυθμίζεται σε ποσοστό του κατώτατου ορίου ανάφλεξης (LFL) του ψυκτικού μέσου και να βαθμονομείται σύμφωνα με το χρησιμοποιούμενο ψυκτικό. Πρέπει επίσης να επιβεβαιώνεται ότι το κατάλληλο ποσοστό αερίου (μέγιστο 25%) έχει οριστεί σωστά.7 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

- Τα υγρά εντοπισμού διαρροών είναι επίσης κατάλληλα για χρήση με τα περισσότερα ψυκτικά, αλλά η χρήση απορρυπαντικών με χλώριο πρέπει να αποφεύγεται, καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό και να διαβρώσει τις χάλκινες σωληνώσεις.

• Παραδείγματα ανίχνευσης διαρροών είναι τα εξής: - Μέθοδος της φυσαλίδας - Μέθοδος των φθοριζόντων παραγόντων - Εάν υπάρξει υποψία διαρροής, όλες οι γυμνές φλόγες απομακρύνονται/σβήνονται. - Εάν εντοπιστεί διαρροή ψυκτικού μέσου η οποία απαιτεί συγκόλληση, ολόκληρη η ποσότητα ψυκτικού θα ανακτηθεί από το σύστημα ή θα απομονωθεί (με βαλβίδες διακοπής) σε ένα τμήμα του συστήματος μακριά από τη διαρροή. Η αφαίρεση του ψυκτικού θα πρέπει να πραγματοποιείται σύμφωνα με τη διαδικασία αφαίρεσης και εκκένωσης. Αφαίρεση και εκκένωση

• Κατά τη διακοπή ενός κυκλώματος ψυκτικού για την πραγματοποίηση επισκευών —ή για οποιονδήποτε άλλο σκοπό— θα πρέπει να χρησιμοποιούνται οι συμβατικές διαδικασίες. Εντούτοις, για εύφλεκτα ψυκτικά είναι σημαντικό να ακολουθείται η βέλτιστη πρακτική επειδή η ευφλεκτότητα είναι θέμα που πρέπει να λαμβάνεται υπ' όψιν. Θα πρέπει να τηρείται

διαδικασία: - Αφαιρέστε το ψυκτικό· - Καθαρίστε το κύκλωμα με αδρανές αέριο (προαιρετικό για το A2L)· - Εκκενώστε (προαιρετικό για το A2L)· - Καθαρίστε με αδρανές αέριο (προαιρετικό για το A2L)· - Ανοίξτε το κύκλωμα με κοπή ή συγκόλληση.

• Το φορτίο ψυκτικού θα ανακτηθεί από τους σωστούς κυλίνδρους ανάκτησης ψυκτικού.

• Για συσκευές οι οποίες περιέχουν εύφλεκτα ψυκτικά, πέρα από τα ψυκτικά A2L, το σύστημα θα πρέπει να καθαριστεί με μη οξυγονούχο άζωτο, προκειμένου η συσκευή να είναι ασφαλής για χρήση με εύφλεκτα

• Αυτή η διαδικασία ενδέχεται να χρειαστεί να επαναληφθεί πολλές φορές.

• Δεν πρέπει να χρησιμοποιείται πεπιεσμένος αέρας ή οξυγόνο για τον καθαρισμό των ψυκτικών συστημάτων.

• Για συσκευές οι οποίες περιέχουν εύφλεκτα ψυκτικά, πέρα από τα ψυκτικά A2L, ο καθαρισμός θα επιτευχθεί με την κατάργηση του κενού στο σύστημα με χρήση μη οξυγονούχου αζώτου, ενώ συνεχίζετε την πλήρωση έως ότου επιτευχθεί η πίεση λειτουργίας, έπειτα πραγματοποιώντας εξαέρωση στην ατμόσφαιρα και, τέλος, αποκαθιστώντας το κενό

• Αυτή διαδικασία θα πρέπει να επαναληφθεί μέχρι να μην υπάρχει καθόλου ψυκτικό στο σύστημα.

• Αφού χρησιμοποιηθεί η τελευταία ποσότητα μη οξυγονούχου αζώτου, το σύστημα θα εξαερωθεί έως την ατμοσφαιρική πίεση για να πραγματοποιηθεί η

• Αυτή η διαδικασία είναι απολύτως απαραίτητη εάν πρόκειται να εκτελεστούν εργασίες συγκόλλησης στις

• Βεβαιωθείτε ότι η έξοδος της αντλίας κενού δεν βρίσκεται πολύ κοντά σε οποιεσδήποτε πιθανές πηγές ανάφλεξης και ότι υπάρχει εξαερισμός. Διαδικασίες πλήρωσης

• Εκτός από τις συμβατικές διαδικασίες πλήρωσης, πρέπει να τηρούνται τα παρακάτω. - Βεβαιωθείτε πως δεν θα προκύψει ρύπανση διαφορετικών ψυκτικών μέσων κατά τη χρήση εξοπλισμού πλήρωσης. Οι εύκαμπτοι σωλήνες ή οι σωλήνες θα είναι όσο το δυνατόν βραχύτεροι, ώστε να ελαχιστοποιηθεί η ποσότητα ψυκτικού που

- Οι κύλινδροι πρέπει να διατηρούνται στην κατάλληλη θέση, σύμφωνα με τις οδηγίες. - Βεβαιωθείτε ότι το σύστημα ψύξης έχει γείωση προτού γεμίσετε το σύστημα με ψυκτικό. - Τοποθετήστε επισήμανση στο σύστημα όταν ολοκληρωθεί η πλήρωση (εάν δεν υπάρχει ήδη). - Απαιτείται μέγιστη προσοχή, ώστε να μην υπερπληρωθεί το σύστημα ψύξης.

• Πριν από την εκ νέου πλήρωση του συστήματος, θα πρέπει να ελεγχθεί η πίεση του με το κατάλληλο αέριο καθαρισμού.

• Το σύστημα θα ελεγχθεί για διαρροές κατά την ολοκλήρωση της πλήρωσης, αλλά προτού τεθεί σε λειτουργία.

• Θα πραγματοποιηθεί έλεγχος παρακολούθησης για διαρροές πριν από την απομάκρυνση από το

• Κατά την αφαίρεση ψυκτικού από ένα σύστημα, είτε για σέρβις είτε για απόσυρση, συνιστάται να εφαρμόζεται η ορθή πρακτική για ασφαλή αφαίρεση όλων των ψυκτικών.

• Κατά τη μεταφορά του ψυκτικού στους κυλίνδρους, βεβαιωθείτε ότι χρησιμοποιούνται μόνο οι κατάλληλοι κύλινδροι ανάκτησης ψυκτικού.

• Βεβαιωθείτε ότι υπάρχει ο σωστός αριθμός κυλίνδρων

τη φύλαξη ολόκληρης της ποσότητας που υπάρχει στο σύστημα.

• Όλοι οι κύλινδροι που θα χρησιμοποιηθούν προορίζονται για το ανακτηθέν ψυκτικό και έχουν σήμανση για το εν λόγω ψυκτικό (δηλαδή, πρέπει να υπάρχουν ειδικοί κύλινδροι για την ανάκτηση του

• Οι κύλινδροι πρέπει να διαθέτουν ανακουφιστική βαλβίδα και αντίστοιχες βαλβίδες διακοπής

λειτουργούν σωστά. Οι κενοί κύλινδροι ανάκτησης εκκενώνονται και, εάν είναι δυνατόν, ψύχονται πριν από την ανάκτηση.

• Ο εξοπλισμός ανάκτησης πρέπει να λειτουργεί σωστά και να περιλαμβάνει οδηγίες για τον εξοπλισμό που8 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ χρησιμοποιείται και είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών.

• Επιπλέον, πρέπει να υπάρχουν βαθμονομημένες ζυγαριές που λειτουργούν σωστά.

• Οι εύκαμπτοι σωλήνες θα πρέπει να διαθέτουν στεγανές συνδέσεις αποσύνδεσης που λειτουργούν

• Προτού να χρησιμοποιήσετε το μηχάνημα, ελέγξτε εάν λειτουργεί σωστά, ότι έχει υποβληθεί στη σωστή συντήρηση και όλα τα σχετικά ηλεκτρι

ά εξαρτήματα έχουν στεγανοποιηθεί προκειμένου να αποφευχθεί η ανάφλεξη σε περίπτωση έκλυσης ψυκτικού. Εάν έχετε αμφιβολίες, επικοινωνήστε με τον κατασκευαστή.

• Το ανακτηθέν ψυκτικό θα πρέπει να επιστραφεί στον προμηθευτή ψυκτικού μέσα στον σωστό κύλινδρο ανάκτησης, καθώς και να έχει συμπληρωθεί το σχετικό δελτίο μεταφοράς αποβλήτων.

• Μην αναμιγνύετε ψυκτικά στις μο νάδες ανάκτησης και

εδικά, όχι στους κυλίνδρους. Εάν οι συμπιεστές ή τα λάδια συμπιεστών πρέπει να αφαιρεθούν, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο προκειμένου να διασφαλιστεί ότι δεν θα μείνει εύφλεκτο ψυκτικό μέσα στο λιπαντικό.

• Η διαδικασία εκκένωσης θα πρέπει να εκτελείται πριν από την επιστροφή του συμπιεστή στον προμ

α την επιτάχυνση αυτής της διαδικασίας πρέπει να χρησιμοποιείται μόνο ηλεκτρική θέρμανση στο σώμα του κυλίνδρου.

• Όταν το λάδι αποστραγγίζεται από ένα σύστημα, η διαδικασία θα πρέπει να εκτελείται με ασφάλεια.

• Πρέπει να τοποθετηθεί σήμανση στον εξοπλισμό, η οποία να αναφέρει ότι έχει τεθεί εκτός λειτουργίας και έχει γίνει εκκένωση του ψυκτικού.

• Η ετικέτα πρέπει να φέρει ημερομηνία και υπογραφή.

• Βεβαιωθείτε ότι υπάρχουν ετικέτες στον εξοπλισμό που αναφέρουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό μέσο. Διακοπή λειτουργίας

• Πριν από την εκτέλεση αυτής της διαδικασίας, είναι απαραίτητο ο τεχνικός να είναι πλήρως εξοικειωμένος με τον εξοπλισμό και όλες τις λεπτομέρειές του.

• Η ασφαλής ανάκτηση όλων των ψυκτικών μέσω αποτελεί συνιστώμενη ορθή πρακτική.

• Πριν από την εκτέλεση της εργασίας, λαμβάνεται δείγμα λαδιού και ψυκτικού, εάν απαιτείται ανάλυση πριν από την ε παναχρησιμοποίηση του ανακτη

• Είναι απαραίτητο να υπάρχει ηλεκτρική ισχύς πριν από την έναρξη της εργασίας. α) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία

β) Μονώστε ηλεκτρικά το σύστημα. γ) Πριν να ξεκινήσετε τη διαδικασία, βεβαιωθείτε ότι: - Υπάρχει διαθέσιμος εξοπλισμός μηχανικού χειρισμού, αν απαιτείται, για τον χειρισμό τω

ν ψυκτικού. - Όλα τα μέσα ατομικής προστασίας είναι διαθέσιμα και χρησιμοποιούνται σωστά. - Αρμόδιο πρόσωπο επιβλέπει συνεχώς τη διαδικασία ανάκτησης. - Ο εξοπλισμός ανάκτησης και οι κύλινδροι πληρούν τα κατάλληλα πρότυπα. δ) Πραγματοποιήστε απάντληση στο σύστημα ψυκτικού, εάν είναι δυνατόν. ε) Αν δεν μπορεί να δημιουργηθεί κενό, δημιουργήστε πολλαπλή ώστε να μπορεί να γί

ει αφαίρεση του ψυκτικού από διάφορα μέρη του συστήματος. στ) Βεβαιωθείτε ότι ο κύλινδρος έχει τοποθετηθεί στη ζυγαριά πριν να πραγματοποιηθεί η ανάκτηση. ζ) Θέστε σε λειτουργία το μηχάνημα ανάκτησης και χειριστείτε το σύμφωνα με τις οδηγίες. η) Μην γεμίζετε υπερβολικά τους κυλίνδρους. (Το υγρό να μην υπερβαίνει το 80% του όγ

θ) Μην υπερβαίνετε τη μέγιστη πίεση χρήσης του κυλίνδρου, ούτε προσωρινά. ι) Όταν οι κύλινδροι πληρωθούν σωστά και ο διαδικασία ολοκληρωθεί, βεβαιωθείτε ότι οι κύλινδροι και ο εξοπλισμός απομακρύνονται αμέσως από τον χώρο και ότι όλες οι βαλβίδες απομόνωσης του εξοπλισμού είναι κλειστές. ια) Το ανακτηθέν ψυκτικό δεν εισά

ψυκτικό σύστημα, προτού να καθαριστεί και να

Επαγγελματικά προσόντα εργαζομένων Το εγχειρίδιο οδηγιών θα πρέπει να περιέχει συγκεκριμένες πληροφορίες σχετικά με τα απαιτούμενα προσόντα του προσωπικού που εργάζεται στη συντήρηση, το σέρβις και τις επισκευές. Κάθε εργασία που επηρεάζει τα μέσα ασφαλείας θα πρέπει να εκτελείται μόνο από αρμόδιο προσωπικό. Παραδείγματα τέτοιων εργασιών είναι τα εξής:

• Προσπέλαση της μονάδας ψύξης.

σφραγισμένων εξαρτημάτων.

• Άνοιγμα εξαεριζόμενων περιβλημάτων.

• Για εγκαταστάσεις με μηχανικούς αρμούς εφαρμοζόμενους στο πεδίο, που είναι εκτεθειμένοι στον κατειλημμένο χώρο, οι οδηγίες θα πρέπει να αναφέρουν ότι πρέπει να τοποθετείται αισθητήρας.

• Απομακρυσμένα, σε οριζόντια απόσταση 2 m και σε ευθυγράμμιση με τη μονάδα, σε τοίχο εντός της αίθουσας όπου είναι εγκατεστημένη η μονάδα και - 100 mm πάνω από το δάπεδο, όπου το h0 δεν υπερβαίνει τα 300 mm από το δάπεδο, ή - 300 mm πάνω από το δάπεδο, όπου το h0 υπερβαίνει τα 300 mm από το δάπεδο.9 ΠΛΗΡΩΣΗ ΨΥΚΤΙΚΟΥ

ΠΛΗΡΩΣΗ ΨΥΚΤΙΚΟΥ Ελάχιστο εμβαδόν δαπέδου Όλες οι εσωτερικές μονάδες πρέπει να εγκαθίστανται έτσι ώστε το A ή το VA να είναι μεγαλύτερο από το Amin Διάγραμμα ροής *1 (ISO 5149-3:2014, ρήτρα 5)

• Mc: Συνολική ποσότητα ψυκτικού στο σύστημα (kg)

• A: Επιφάνεια δαπέδου (Ο χώρος όπου είναι εγκατεστημένη η εσωτερική μονάδα ή η μικρότερη επιφάνεια χώρου που συνδέεται μέσω συστήματος αεραγωγών)

• V A: Αεριζόμενη επιφάνεια δαπέδου (Άθροισμα των επιφανειών των χώρων που συνδέονται μέσω φυσικού αερισμού)

• Amin: Ελάχιστη επιφάνεια δαπέδου (Βρίσκεται στους πίνακες 1 ή 2)

• Μονάδα ETRS: Σύστημα ψύξ

με ενισχυμένη στεγανότητα.

• hinst: Ύψος εγκατάστασης. Ύψος.

• h0: Ύψος απελευθέρωσης. Ύψος αναφοράς ή ύψος του χαμηλότερου ανοίγματος σύνδεσης του αεραγωγού προς κάθε κλιματιζόμενο χώρο

Εσωτερική μονάδα 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (εφόσον πληρούται η συνθήκη φυσικού αερισμού)

Εσωτερική μονάδα 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (εφόσον πληρούται η συνθήκη φυσικού αερισμού)

Εσωτερική μονάδα 3: hinst=h3, h0=h4, A=A3

Άνοιγμα φυσικού αερισμού

Άνοιγμα παροχής A1 A2 A3

1,842 kg ή Εγκαταστήστε σε μηχανοστάσιο

Πίνακας 2 Γενική εγκατάσταση Μονάδα χωρίς αγωγούς και hinst

Πίνακας 1 Μονάδα ETRS

Το όνομα μοντέλου της εξω τερικής μονάδας είναι «ZRU*» και το όνομα μοντέλου της εσωτερικής μονάδας είναι «ARN*».10 ΠΛΗΡΩΣΗ ΨΥΚΤΙΚΟΥ Τρόπος υπολογισμού της μέγιστης ποσότητας ψυκτικού Κατά την εγκατάσταση της συσκευής, η ποσότητα πρόσθετου ψυκτικού που εισάγεται πρέπει να καθορίζεται με βάση τη διάμετρο και το μήκος του αγωγού και την ποσότητα ψυκτικού που μπορεί να εισαχθεί στην μονάδα εσωτερικού χώρου. Ποσότητα πρόσθε

ψυκτικού (kg) = Συνολικό μήκος αγωγού (m): Ø 22,20 mm X 0,313 kg/m (R32) + Συνολικό μήκος αγωγού (m): Ø 19,05 mm X 0,235 kg/m (R32) + Συνολικό μήκος αγωγού (m): Ø 15,88 mm X 0,153 kg/m (R32) + Συνολικό μήκος αγωγού (m): Ø 12,70 mm X 0,103 kg/m (R32) + Συνολικό μήκος αγωγού (m): Ø 9,52 mm X 0,053 kg/m (R32) + Συνολικό μήκος αγωγού (m): Ø 6,35 mm X 0,019 kg/m (R32) + Αριθμός εγκατεστημένης μονάδας HR (2, 3, 4 θύρες) X 0,45 kg (R32) + Αριθμός εγκατεστημένης μονάδας HR (6, 8 θύρες) X 0,9 kg (R32) + Ποσότητα πρόσθετου ψυκτικού για τη μονάδα εσωτερικού χώρου

Ελάχιστη επιφάνεια δαπέδου κατώτερου υπόγειου

Ελάχιστη επιφάνεια δαπέδου άλλων ορόφων

Δεν απαιτείται κανένα μέτρο ασφαλείας

Δεν μπορεί να εγκατασταθεί

Δεν απαιτείται συσκευή ασφαλείας

0 5 10 15 20 25 30 35 40 45 50 55 60 65Amin(m2)Mc(kg) *1 Ανατρέξτε στο έντυπο με το όνομα Πίνακας πρόσθετου ψυκτικού της μονάδας εσωτερικού χώρου. Παρέχεται στη

Μονάδα ETRS Για την εγκατάσταση της εσωτερικής μονάδας, ενδέχεται να απαιτούνται ορισμένα μέτρα ασφαλείας ανάλογα με την επιφάνεια του χώρου ή την αεριζόμενη επιφάνεια δαπέδου (όταν χρησιμοποιείται φυσικός αερισμός). Η μέγιστη ποσότητα ψυκτικού του συστήματος είναι 15,964 kg × τον αριθμό των εσωτερικών μονάδων του συστήματος, χωρίς να υπερβαίνει τα 63,856 kg συνολικά. Τα μέτρα ασφαλείας περιλαμβάνουν το κι

ναγερμού LG (PLDCAA0S), τη βαλβίδα διακοπής LG (PRHPZ0*0) και τον φυσικό αερισμό. Για περισσότερες λεπτομέρειες σχετικά με τα εξαρτήματα της LG (κιτ συναγερμού, βαλβίδα διακοπής), ανατρέξτε στο εγχειρίδιο εξαρτημάτων . Το γράφημα και ο πίνακας βασίζονται σε ύψος χώρου 1,8 m. Εάν είναι υψηλότερο (μέγιστο 2,2 m), μπορεί να εφαρμοστεί μικρότερη ελάχιστη επιφάνεια δαπέδου.11 ΠΛΗΡΩΣΗ ΨΥΚΤΙΚΟΥ

Γενική εγκατάσταση Για την εγκατάσταση της εσωτερικής μονάδας, ενδέχεται να χρειαστεί συσκευή ασφαλείας ανάλογα με την επιφάνεια του χώρου ή την αεριζόμενη επιφάνεια δαπέδου (όταν χρησιμοποιείται φυσικός αερισμός). Εάν το Mc είναι μεγαλύτερο από 15,964kg, πρέπει να εγκατασταθεί φυσικός αερισμός. Το γράφημα και ο πίνακας βασίζονται στο ελάχιστο ύψος εγκατάστασης των εσωτερικών μονάδων. Εάν εί ναι υψηλότερο, μπορεί να εφαρμοστεί μεγαλύτερη ελάχιστη επιφάνεια δαπέδου. Το h0 διαφέρει ανάλογα με τον τύπο του μοντέλου.

• Ανάρτηση σε οροφή, Επιτοίχια τοποθέτηση: 2,2

• Κασέτα, Επιδαπέδια τοποθέτηση (PT, PF): 1,8

• Hydrokit (επιτοίχια τοποθέτηση): 1,3

• Hydrokit (επιδαπέδια τοποθέτηση), Επιδαπέδια τοποθέτηση (άλλα): 0,6

• Αεραγωγός: Ύψος του χαμηλότερου ανοίγματος σύνδεσης του αεραγωγού προς κάθε κλιματιζόμενο χώρο

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Συνθήκη φυσικού αερισμού Εάν εγκατασταθεί φυσικός αερισμός που πληροί τις παρακάτω συνθήκες, το "A" μπορεί να αντικατασταθεί με "VA". Για μονάδες ETRS, εάν χρησιμοποιούνται ως μέτρο ασφαλείας, το "A" δεν μπορε ί να αντικατασταθεί με "VA".

• Για το κάτω άνοιγμα: - Δεν είναι άνοιγμα προς τα έξω - Το άνοιγμα δεν μπορεί να κλείσει - Το άνοιγμα πρέπει να είναι

Anvmin - Το εμβαδόν τυχόν ανοιγμάτων σε ύψος πάνω από 300 mm από το δάπεδο δεν προσμετράται κατά τον καθορισμό του Anvmin - Τουλάχιστον το 50% του Anvmin βρίσκεται σε απόσταση μικρότερη από 200 mm από το δάπεδο - Το κάτω μέρος του κάτω ανοίγματος βρίσκεται σε ύψος

100 mm από το δάπεδο - Το ύψος του ανοίγματος είναι

• Για το πάνω άνοιγμα: - Δεν είναι άνοιγμα προς τα έξω - Το άνοιγμα δεν μπορεί να κλείσει - Το άνοιγμα πρέπει να είναι

50% του Anvmin - Το κάτω μέρος του πάνω ανοίγματος πρέπει να βρίσκεται σε ύψος

1.500 mm από το δάπεδο

- Το ύψος του ανοίγματος είναι

20 mm12 ΠΛΗΡΩΣΗ ΨΥΚΤΙΚΟΥ

Αίθουσα 1 Αίθουσα 2 Δεν προσμετράται

• Ελάχιστο εμβαδόν ανοίγματος (Anv) Να μην υπερβαί νει τα κάτωθι LFL Είναι το κατώτερο όριο αναφλεξιμότητας σε kg/m³· A Είναι το εμβαδόν της αίθουσας σε m²· M Είναι η μοριακή μάζα του ψυκτικού σε kg/kmol·

Είναι η επιτάχυνση της βαρύτητας , με τιμή 9,81 m/s²· Είναι η μέση μοριακή μάζα του αέρα σε kg/kmol. Είναι το ελάχιστο άνοιγμα για φυσικό εξαερισμό σε m². Για τη μονάδα ETRS, Anv min = 0.013 m
