Тип продукт	Водна помпа (климатична система Multi V)
Марка	LG
Модел	MULTI V ZRUN060GSS0
Хладилен агент	R32 (запалим)
Детектор за теч	Вграден, живот 10 години
Минимална площ на помещението	Зависи от количеството хладилен агент (виж ръководството)
Метод на зареждане с хладилен агент	Изчисляване според дължината на тръбите и броя на HR единиците
Периодична поддръжка	Почистване на топлообменниците, проверка за течове
Инструкции за безопасност	Използвайте сертифициран персонал, избягвайте източници на запалване
Аксесоари за безопасност	Алармен комплект LG (PLDOS), спирателен вентил LG (PRHPZ0*0)
Естествена вентилация	Препоръчва се, ако зарядът надвишава 15,964 kg
Процедура за възстановяване на хладилен агент	Използвайте подходящи бутилки, продухване с азот
Ремонтопригодност	Запечатани компоненти, изисква професионална намеса
Налични резервни части	Детектор за теч, спирателни вентили, алармени комплекти
Стандарти	Спазвайте националните разпоредби за газове
Електрическо захранване	Трифазно (виж етикета на уреда)

Често задавани въпроси - MULTI V ZRUN060GSS0 LG

Какъв хладилен агент използва тази система?

Тази система използва хладилен агент R32, който е запалим. Необходими са специални предпазни мерки по време на инсталация и поддръжка.

Мога ли да инсталирам устройството в малка стая?

Да, при условие че площта на помещението е достатъчна спрямо количеството хладилен агент. Консултирайте се с таблицата за минимални площи в ръководството.

Какъв е животът на детектора за теч?

Детекторът за теч има живот от 10 години. След откриване на теч не може да бъде използван отново и трябва да бъде заменен.

Как да почистя топлообменниците?

Препоръчва се периодично почистване на топлообменниците с вода за отстраняване на прах или солни частици. Извършвайте тази операция поне веднъж годишно.

Какво да правя при теч на хладилен агент?

При теч незабавно изключете захранването, проветрете зоната и се свържете със сертифициран специалист. Не използвайте източници на запалване наблизо.

Този продукт подходящ ли е за отопление?

Да, системата Multi V може да осигури както отопление, така и охлаждане. Консултирайте се с ръководството за сезонни настройки.

Необходима ли е естествена вентилация?

Естествена вентилация се препоръчва, ако общият заряд на хладилен агент надвишава 15,964 kg. Трябва да бъдат предвидени специфични отвори.

Мога ли сам да извършвам поддръжката?

Не, всяка намеса в хладилния кръг трябва да се извършва от сертифициран и квалифициран персонал, съгласно разпоредбите.

Какви аксесоари за безопасност се предоставят?

Аксесоари като алармен комплект LG (PLDOS) и спирателен вентил LG (PRHPZ0*0) може да са необходими в зависимост от инсталацията.

Как да изчисля допълнителното количество хладилен агент?

Допълнителният заряд зависи от дължината и диаметъра на тръбите, както и от броя на HR единиците. Използвайте формулата, дадена в ръководството с коефициентите за R32.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MULTI V ZRUN060GSS0 LG

Прочетете ръководството за експлоатация подробно, преди да работите с уреда, и го съхранявайте на удобно място за справки по всяко време.

БЪЛГАРСКИ

Хладилен агент R32

Ръководството може да съдържа изображения или съдържание, различно от модела, който сте закупили.

Ръководството подлежи на редакция от производителя.

Бележки за запалимия хладилен агент....3

ИНСТРУКЦИИ ЗА ПРЕДУПРЕЖДЕНИЕ ...... 3

Инструкции за общ продукт ....3

Инструкции за продукт с тръби ....3

Инструкции за общ продукт ....4

Инструкции за продукт с тръби 5

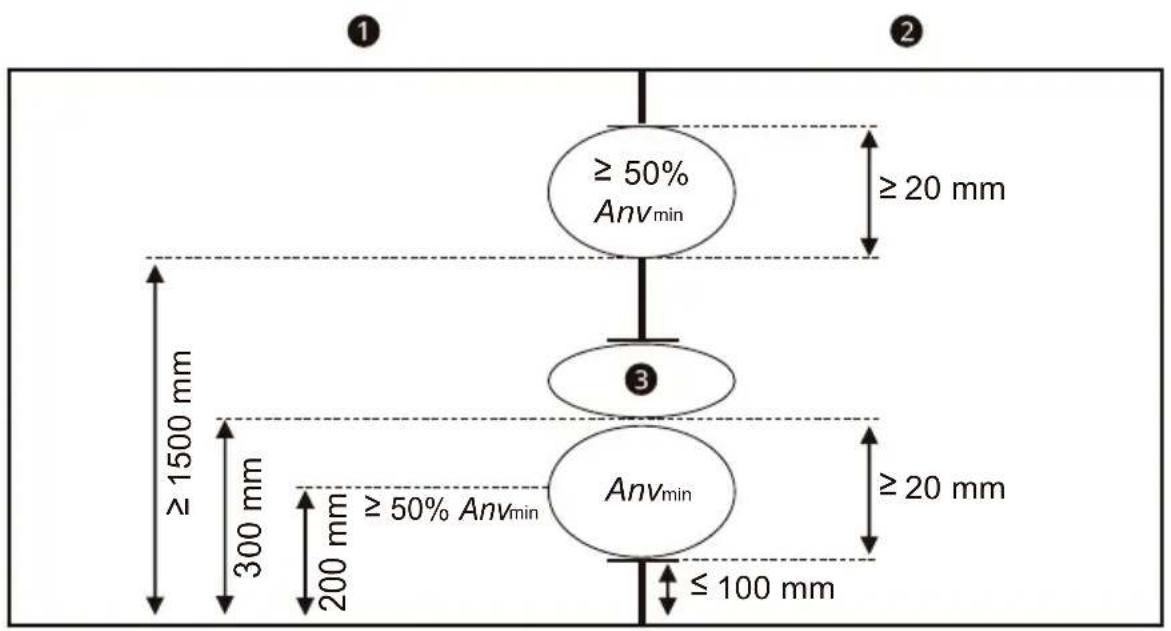

Състояние на естествена вентилация ....11

Насоките за безопасност по-долу имат за цел да предотвратят непредвидени рискове или увреждане поради опасна или неправилна употреба на уреда. Указанията са разделени на „ПРЕДУПРЕЖДЕНИЕ“ и „ВНИМАНИЕ“, както е описано по-долу.

Бележки за запалимия хладилен агент

На уредите се показват следните символи.

Този символ показва, че уредът използва запалим хладилен агент. Ако има теч на хладилния агент и той бъде изложен на външен източник на запалване, съществува риск от пожар.

Този символ показва, че Ръководството на потребителя трябва да се прочете внимателно.

Този символ показва, че сервизният персонал трябва да борави с оборудването съобразно Ръководството за монтаж.

Този символ показва, че е налична информация в Ръководството на потребителя или в Ръководството за монтаж.

- За намаляване на риска от взрив, пожар, смърт, токов удар, нараняване или изгаряне на лица при използване на продукта спазвайте основните предпазни мерки, включително следното:

Инструкции за общ продукт

• Не прибягвайте до методи за ускоряване на процеса по размразяването или за почистване, освен ако не са препоръчани от производителя.
• Уредът трябва да се съхранява в помещение без непрекъснато работещи източници на запалване (например: открит пламък, работещ газов уред или работещ електрически нагревател)
• Уредът трябва да се съхранява така, че да се предотвратят механични повреди, и в добре проветриво помещение без непрекъснато работещи източници на запалване (например: открит пламък, работещ газов уред или работещ електрически нагревател), като размерът на помещението трябва да е съобразен с посочените параметри.
• Не пробивайте и не изгаряйте.
• Имайте предвид, че хладилните агенти може да не излъчват миризма.
• Пазете всички вентилационни отвори свободни от запушване или препречване.
• Свързаните към уреда въздуховоди не трябва да съдържат източници на потенциално запалване.
• Незакрепеният уред трябва да се съхранява на място, където размерът на помещението отговаря на площта, посочена за работата.
• Незакрепеният уред трябва да се съхранява в помещение без непрекъснато работещ открит пламък (например работещ газов уред) или други потенциални източници на запалване (например работещ електрически нагревател, горещи повърхности).
• Ако уреди с хладилни агенти A2L, свързани чрез система от въздуховоди с едно или повече помещения, са монтирани в стая с площ по-малка от Amin, тази стая трябва да бъде без непрекъснато работещ открит пламък (например работещ газов уред) или други потенциални източници на запалване (например работещ електрически нагревател, горещи повърхности). Устройство, генериращо пламък, може да бъде монтирано в същото пространство, ако то е снабдено с ефективно спиране на пламъка.
• Тялото е оборудвано със система за откриване на течове за безопасност. За да бъде откриването на течове ефективно, тялото трябва да бъде захранвано с електричество през цялото време след монтажа, освен по време на сервизно обслужване.
• Тялото е оборудвано с електрически предпазни мерки. За да бъдат мерките за безопасност ефективни, тялото трябва да бъде захранвано с електричество през цялото време след монтажа, освен по време на сервизно обслужване.
• Сензорът за хладилен агент има 10-годишен живот. След като сензорът открие теч и се активира, той не може да бъде използван повторно и трябва да бъде сменен.
• Клапанът трябва да бъде разположен така, че да е леснодостъпен и да се използва, без да се излагат хора на изтичащ хладилен агент. Той трябва да бъде разположен извън обитаваното пространство, когато е възможно, или във вентилирано помещение и ясно обозначен.
• Сензорите за хладилен агент на системата за откриване на хладилен агент трябва да се подменят само със сензори за хладилен агент, посочени от производителя на уреда.
• За уреди със система за откриване на течове, предпазните спирателни клапани не трябва да се нулират, докато помещението не бъде проветрено, тъй като нулирането може да доведе до отделяне на допълнително количество запалим хладилен агент в пространството.

Инструкции за продукт с тръби

- В свързващата тръбопроводна система да се монтират само спомагателни устройства, одобрени от производителя на уреда или обявени за подходящи с хладилния агент.

- Спомагателни устройства, които може да бъдат потенциален източник на запалване, не трябва да се монтират в тръбопровода. Примери за такива потенциални източници на запалване са горещи повърхности с температура над 700 °C и електрически превключващи устройства.

• Защитните устройства, тръбопроводите и фитингите трябва да бъдат защитени, доколкото е възможно, срещу неблагоприятни въздействия на околната среда, например опасност от събиране на вода и замръзване в предпазните тръби или натрупване на замърсявания и наслоявания.
• Електромагнитните клапани трябва да бъдат правилно позиционирани в тръбопровода, за да се избегне хидравличен удар.
• Електромагнитните клапани да не блокират течния хладилен агент, освен ако не е осигурено подходящо освобождаване на страната с ниско налягане на охладителната система.
• Изградените на място хладилни съединения на закрито трябва да бъдат тествани за херметичност. Методът за изпитване трябва да има чувствителност от 5 грама на година хладилен агент или по-добра при налягане най-малко 0,25 пъти максимално допустимото налягане. Не трябва да се открива теч.

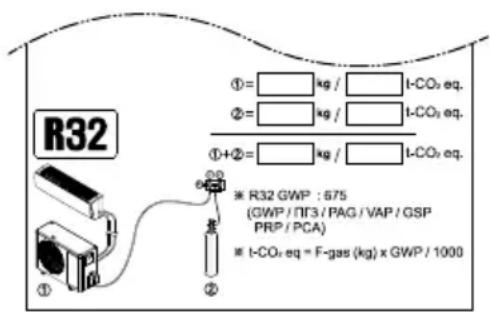

• След като проверите етикета по-долу, прикрепен към външното тяло, запишете количеството хладилен агент върху него.

• Защитните устройства, тръбопроводите и фитингите да бъдат защитени, доколкото е възможно, срещу неблагоприятни въздействия на околната среда.
• Отворът за извличане на въздух от помещението да бъде разположен на нивото или под точката на изпускане на хладилен агент.
• За монтираните на пода уреди точката на освобождаване на хладилния агент трябва да бъде възможно най-ниска.
• Отворите за изсмукване на въздух трябва да бъдат разположени на достатъчно разстояние от отворите за всмукване на въздух, за да се предотврати рециркулация в пространството.

- За намаляване на риска от леки наранявания на хора, неизправност или повреда на продукта или собствеността при използване на продукта спазвайте основните предпазни мерки, включително следното:

Инструкции за общ продукт

• Всяко лице, ангажирано с работа по кръга с хладилния агент или проникване в него, трябва да притежава актуален валиден сертификат от оценяващ орган, акредитиран от бранша, който удостоверява компетенцията му да борави с хладилни агенти безопасно в съответствие със спецификацията за оценяване, призната от бранша.
• Обслужването трябва да се извършва по начина, препоръчан от производителя на уреда. Поддръжката и ремонтът, които изискват съдействие на друг квалифициран персонал, трябва да се извършват под надзора на лице, компетентно в употребата на запалими хладилни агенти.
• Монтирането на тръбопроводи трябва да е сведено до минимум.
• Тръбопроводите трябва да са защитени срещу физически повреди.
• Трябва да се спазят държавните разпоредби относно газа.
• Трябва да има достъп до механичните връзки (механични конектори или развалцовани съединения) за целите на поддръжката.
• Обслужването да се извършва единствено в съответствие с препоръките на производителя.
• Уредът трябва да се съхранява така, че да бъде предпазен от всякакви механични повреди.
• Производителят следва да посочи други потенциални непрекъснато работещи източници, за които е известно, че причиняват възпламеняване на използвания хладилен агент.
• Преди отваряне на клапите трябва да се запои, завари или установи механична връзка, за да се позволи потокът на хладилния ефект между частите на охладителната система.
• Ако за вътрешното тяло се използват повторно механични конектори, уплътнителните части трябва да се подменят.
• Ако за вътрешното тяло се използват развалцовани съединения, развалцованата част трябва да се подмени.
• Тръбите на хладилния агент трябва да се пазят или държат затворени, за да се предотврати повреда.
• Гъвкавите конектори на хладилния агент (като например тези, свързващи вътрешното и външното тяло), които може да се разместят по време на нормална работа, трябва да се пазят от механични повреди.
• Периодично (повече от веднъж годишно) почистване с вода на прах или солни частици, полепнали върху топлообменника.

- Демонтажът, третирането на хладилното масло и отделните части на климатика трябва да се извършват според изискванията на местните и държавни стандарти.

Инструкции за продукт с тръби

• Свързани чрез въздуховод с едно или повече помещения, подаваният и отвежданият въздух трябва да се отвеждат директно в пространството.
• Отворени зони като окачени тавани не трябва да се използват като тръбопровод за изходящ въздух.

• Тръбопроводите на оборудването в обитаваното пространство да бъдат монтирани по такъв начин, че да предпазват от случайни повреди по време на експлоатация и обслужване.
• Трябва да се вземат предпазни мерки, за да се избегнат прекомерни вибрации или пулсации на хладилните тръби.
• Трябва да се предвиди разширяване и свиване на дълги участъци от тръбопроводи.
• Тръбопроводите в хладилните системи трябва да бъдат проектирани и монтирани така, че да сведат до минимум вероятността хидравличен удар да повреди системата.
• Стоманените тръби и компоненти трябва да бъдат защитени срещу корозия с неръждаемо покритие преди нанасяне на каквато и да е изолация.
• Гъвкавите тръбни елементи трябва да бъдат защитени срещу механични повреди, прекомерно напрежение от усукване или други сили. Те следва да се проверяват всяка година за механични повреди.
• Вътрешното оборудване и тръби трябва да бъдат надеждно монтирани и защитени, така че да не може да възникне случайно разрушаване на оборудването от такива събития като преместване на мебели или дейности по реконструкция.

Инструкции за безопасност за услугата

Проверки на зоната

- Преди започване на работа със системи, съдържащи запалими хладилни агенти, са необходими проверки за безопасност, за да се гарантира, че рискът от възпламеняване е сведен до минимум. За ремонт на хладилната система да се спазват описаните по-долу предпазни мерки преди извършване на работа по системата.

Работна процедура

- Работата да се извършва при контролирана процедура, така че да се сведе до минимум рискът от наличие на запалим газ или пари по време на извършване на работата.

Обща работна зона

- Целият персонал по поддръжката и другите, работещи в района, да бъдат инструктирани относно естеството на извършваната работа. Трябва да се избягва работа в затворени пространства.

• Зоната да бъде проверена с подходящ детектор за хладилен агент преди и по време на работа, за да се гарантира, че техникът е наясно с потенциално запалими атмосфери.
• Уверете се, че използваното оборудване за откриване на течове е подходящо за употреба със запалими хладилни агенти, т.е. неискрящо, адекватно запечатано или искробезопасно.

- Ако трябва да се извърши високотемпературна работа по хладилното оборудване или свързаните с него части, трябва да има под ръка подходящо пожарогасително оборудване. Поставете пожарогасител със сух прах или CO2 в близост до зоната за зареждане.

Без източници на запалване

• Никое лице, което извършва работа във връзка с хладилна система, която включва излагане на тръби, да не използва каквито и да е източници на запалване по начин, който може да доведе до риск от пожар или експлозия.
• Всички възможни източници на запалване, включително пушенето на цигари, следва да се държат достатъчно далеч от мястото на монтаж, ремонт, отстраняване и изхвърляне, по време на което е възможно хладилен агент да бъде изпуснат в околното пространство. Преди започване на работа, зоната около оборудването трябва да бъде проучена, за да се уверите, че няма опасности от запалване или рискове от възпламеняване. Да се поставят табели „Пушенето забранено“.

Проветрива зона

- Уверете се, че зоната е на открито или че е подходящо проветрена, преди да проникнете в системата или да извършвате каквато и да е гореща обработка. Степента на вентилация трябва да продължи през периода, през който се извършва обработката. Вентилацията следва да разпръсква безопасно какъвто и да е отделен хладилен агент и за предпочитане да го изпуска навън в атмосферата.

Проверки на хладилното оборудване

• Когато електрическите компоненти се променят, те трябва да са подходящи за целта и да отговарят на правилната спецификация. През цялото време трябва да се спазват указанията за поддръжка и обслужване на производителя.
• Ако се съмнявате, консултирайте се с техническия отдел на производителя за съдействие.
• Следните проверки се прилагат за инсталации, използващи запалими хладилни агенти:
• Действителното количество на хладилния агент зависи от размерите на помещението, в което се монтират частите, съхраняващи хладилния агент.
• Вентилацията и въздухоотводите работят нормално и не са запушени.
• Ако се използва косвена охладителна верига, вторичната верига трябва да се провери за наличие на хладилен агент.
• Маркировките по оборудването трябва да са видими и четливи. Нечетливите маркировки и символи трябва да се поправят.
• Хладилната тръба или компоненти са монтирани на място, където е малко вероятно да бъдат изложени на каквото и да е вещество, което може да корозира компонентите, съдържащи хладилен агент, освен ако компонентите не са изработени от материали, които по своята същност са устойчиви на корозия или са подходящо защитени срещу корозия.

Проверки на електрически устройства

• Ремонтът и поддръжката на електрическите компоненти да включват първоначални проверки за безопасност и процедури за проверка на компонентите.
• Ако съществува повреда, която може да компрометира безопасността, тогава към веригата да не се свързва електрическо захранване, докато не бъде отстранено задоволително.
• Ако повредата не може да бъде отстранена незабавно, но е необходимо да продължи работата, трябва да се използва подходящо временно решение.
• Това да бъде докладвано на собственика на оборудването, за да бъдат уведомени всички страни.
• Първоначалните проверки за безопасност включват:
• Кондензаторите са разредени: това да се направи по безопасен начин, за да се избегне възможността за искрене.
• Никакви електрически компоненти и кабели под напрежение не са изложени по време на зареждане, възстановяване или прочистване на системата.
• Непрекъснатост на заземяването.

Ремонт на уплътнени компоненти

• По време на ремонт на уплътнени компоненти, всички електрически захранвания да бъдат изключени от оборудването, върху което се работи, преди всяко отстраняване на уплътнени капаци и др.
• Ако е абсолютно необходимо да има електрическо захранване на оборудването по време на обслужването, тогава постоянно работеща форма за откриване на теч да бъде разположена в най-критичната точка, за да предупреди за потенциално опасна ситуация.
• Трябва да се обърне специално внимание на описаното по-долу, за да се гарантира, че при работа върху електрически компоненти корпусът не се променя по начин, който да повлияе на нивото на защита.
• Това включва повреда на кабели, прекомерен брой връзки, клеми, които не са направени според оригиналната спецификация, повреда на

уплътненията, неправилно монтиране на уплътнения и др.

• Уверете се, че устройството е монтирано по безопасен начин.
• Уверете се, че уплътненията или уплътнителните материали не са се разградили до степен да не служат повече за предотвратяване на навлизането на запалими атмосфери.
• Резервните части трябва да са в съответствие със спецификациите на производителя.

Ремонт на искробезопасни компоненти

• Не прилагайте никакви постоянни индуктивни или капацитивни товари към веригата, без да сте сигурни, че това няма да превиши допустимото напрежение и ток, разрешени за използваното оборудване.
• Искробезопасните компоненти са единствените типове, върху които може да се работи, докато са под напрежение в присъствието на запалима атмосфера.
• Апаратът за изпитване трябва да бъде с правилната категория.
• Сменяйте компонентите само с части, посочени от производителя.
• Други части може да доведат до запалване на хладилен агент в атмосферата от теч.

ЗАБЕЛЕЖКА

• Използването на силиконов уплътнител може да попречи на ефективността на някои видове оборудване за откриване на течове.
• Не е необходимо искробезопасните компоненти да бъдат изолирани преди работа по тях.

Окабеляване

• Окабеляването да не е подложено на износване, корозия, прекомерно налягане, вибрации, остри ръбове или други неблагоприятни въздействия на околната среда.
• Проверката също така трябва да вземе предвид ефектите от стареене или непрекъснати вибрации от източници като компресори или вентилатори.

Откриване на запалими хладилни агенти

• При никакви обстоятелства не трябва да се използват потенциални източници на запалване при търсене или откриване на течове на хладилен агент.
• Не трябва да се използва халогенна горелка (или друг детектор, използващ открит пламък).
• Описаните по-долу методи за откриване на течове се считат за приемливи за всички хладилни системи.
• Електронни детектори за течове може да се използват за откриване на течове на хладилен агент, но в случай на запалими хладилни агенти, чувствителността може да не е адекватна или да се нуждае от повторно калибриране.

(Оборудването за откриване трябва да се калибрира в зона без хладилен агент.)

• Уверете се, че детекторът не е потенциален източник на запалване и е подходящ за използвания хладилен агент.
• Оборудването за откриване на течове трябва да бъде настроено на процент от LFL на хладилния агент и трябва да бъде калибрирано спрямо използвания хладилен агент и подходящият процент газ (максимум 25 %) се потвърждава.
• Течностите за откриване на течове също са подходящи за използване с повечето хладилни агенти, но трябва да се избягва използването на почистващи препарати, съдържащи хлор, тъй като хлорът може да реагира с хладилния агент и да корозира медните тръби.

ЗАБЕЛЕЖКА

- Примери за течности за откриване на течове са:

• метод с мехурчета;
• вещества за флуоресцентен метод.
• Ако има съмнение за теч, всички открити пламъци трябва да бъдат потушени/загасени.
• Ако се открие изтичане на хладилен агент, което изисква запояване, целият хладилен агент трябва да бъде възстановен от системата или изолиран (чрез спирателни вентили) в част от системата, отдалечена от теча. Отстраняването на хладилния агент трябва да се извърши в съответствие с процедурата за отстраняване и вакуумиране.

Премахване и евакуация

- Когато се влиза във веригата на хладилния агент за извършване на ремонт – или за друга цел – трябва да се използват конвенционални процедури. Въпреки това за запалими хладилни агенти е важно да се следва най-добрата практика, тъй като запалимостта е съображение. Трябва да се спазва следната процедура:

• отстранете хладилния агент;
• продухайте веригата с инертен газ (незадължително за A2L);
• прочистете (незадължително за A2L);
• продухайте с инертен газ (незадължително за A2L);
• Отворете веригата чрез рязане или запояване.
• Зареденият с хладилен агент трябва да бъде възстановен в правилните бутилки за възстановяване.
• За уреди, съдържащи запалими хладилни агенти, различни от хладилните агенти A2L, системата трябва да бъде продухана с безкислороден азот, за да се направи уредът безопасен за запалими хладилни агенти.
• Може да се наложи този процес да се повтори няколко пъти.
• Да не се използват сгъстен въздух или кислород за продухване на охладителните системи.
• За уреди, съдържащи запалими хладилни агенти, различни от хладилните агенти A2L, продухването на хладилни агенти трябва да се постигне чрез прекъсване на вакуума в системата с безкислороден азот и продължаване на пълненето до достигане на работното налягане, след това изпускане в атмосферата и накрая издърпване до вакуум.
• Този процес трябва да се повтаря, докато в системата не остане хладилен агент.
• Когато се използва окончателното зареждане на безкислороден азот, системата трябва да бъде обезвъздушена до атмосферно налягане, за да може да се извърши работа.
• Тази операция е абсолютно жизненоважна, ако трябва да се извършват операции по запояване на тръбите.
• Уверете се, че изходът на вакуумната помпа не е близо до каквито и да е потенциални източници на запалване и че има налична вентилация.

Процедури за зареждане

- В допълнение към конвенционалните процедури за зареждане трябва да се спазват описаните по-долу изисквания.

• Уверете се, че не се получава замърсяване с различни хладилни агенти, когато използвате оборудване за зареждане. Маркучите или тръбопроводите трябва да са възможно най-къси, за да се сведе до минимум съдържащото се в тях количество хладилен агент.
• Бутилките трябва да се държат в подходящо положение съгласно инструкцията.
• Проверете дали хладилната система е заземена, преди да заредите системата с хладилен агент.
• Поставете етикет на системата, когато зареждането приключи (ако вече не сте).
• Трябва да се внимава изключително много да не се препълни хладилната система.
• Преди презареждане системата трябва да бъде тествана под налягане с подходящия продухващ газ.
• Системата трябва да бъде тествана за теч след завършване на зареждането, но преди пускане в експлоатация.
• Преди напускане на обекта трябва да се извърши последващ тест за течове.

Възстановяване

• Когато отстранявате хладилен агент от система, било то за обслужване или извеждане от експлоатация, се препоръчва добра практика всички хладилни агенти да се отстраняват безопасно.
• Когато прехвърляте хладилен агент в бутилки, уверете се, че се използват само подходящи бутилки за възстановяване на хладилен агент.
• Уверете се, че разполагате с правилният брой бутилки за провеждане на общото зареждане на системата.
• Всички бутилки, които ще се използват, са предназначени за регенерирания хладилен агент и са етикетирани за този хладилен агент (т.е.

специални бутилки за възстановяване на хладилен агент).

• Бутилките трябва да бъдат окомплектовани с предпазен клапан и свързани спирателни вентили в добро работно състояние. Празните бутилки за възстановяване се отстраняват и, ако е възможно, се охлаждат, преди да настъпи възстановяването.
• Оборудването за възстановяване трябва да е в добро работно състояние с набор от инструкции относно оборудването, което е под ръка, и трябва да е подходящо за възстановяване на запалими хладилни агенти.
• Освен това комплект калибрирани везни трябва да е на разположение и в добро работно състояние.
• Маркучите трябва да бъдат окомплектовани със съединители без течове и в добро състояние.
• Преди да използвате машината за възстановяване, проверете дали тя е в задоволително работно състояние, дали е поддържана правилно и дали всички свързани електрически компоненти са уплътнени, за да се предотврати запалване в случай на изпускане на хладилен агент. Консултирайте се с производителя, ако се съмнявате.
• Възстановеният хладилен агент трябва да бъде върнат на доставчика на хладилен агент в правилната бутилка за възстановяване и да бъде уредена съответната бележка за прехвърляне на отпадъци.
• Не смесвайте хладилни агенти в модулите за възстановяване и особено в бутилките. Ако компресорите или компресорните масла трябва да бъдат отстранени, уверете се, че са изпразнени до приемливо ниво, за да сте сигурни, че запалимият хладилен агент не остава в смазващото вещество.
• Процесът на отстраняване трябва да се извърши преди връщането на компресора на доставчиците.
• За ускоряване на този процес трябва да се използва само електрическо нагряване на тялото на компресора.
• Когато маслото се източи от системата, това трябва да се извърши безопасно.

Етикетиране

• Оборудването трябва да има поставен етикет, че е изведено от експлоатация и изпразнено от хладилен агент.
• Етикетът трябва да бъде с дата и подпис.
• Уверете се, че има етикети на оборудването, указващи, че то съдържа запалим хладилен агент.

Извеждане от експлоатация

• Преди извършването на тази процедура е важно техникът да е напълно запознат с оборудването и всичките подробности за него.
• Препоръчва се добра практика всички хладилни агенти да се възстановяват безопасно.
• Преди изпълнението на задачата трябва да се вземе проба от масло и хладилен агент, в случай че е необходим анализ преди повторното използване на възстановения хладилен агент.

- От съществено значение е да има налично електрическо захранване, преди да започне задачата.

a) Запознайте се с оборудването и неговата работа. б) Изолирайте системата електрически. в) Преди да опитате процедурата, се уверете, че:

При необходимост е налично механично оборудване за боравене с бутилки с хладилен агент.

• Всички лични предпазни средства са налични и се използват правилно.
• Процесът на възстановяване се наблюдава през цялото време от компетентно лице.
• Оборудването за възстановяване и бутилките отговарят на съответните стандарти.

г) Намалете охладителната система, ако е възможно.

д) Ако вакуумът не е възможен, направете колектор, така че хладилният агент да може да бъде отстранен от различни части на системата. е) Уверете се, че бутилката е разположена върху везната, преди да започне възстановяването. ж) Стартирайте машината за възстановяване и работете в съответствие с инструкциите. з) Не препълвайте бутилките (не повече от 80% обемен течен заряд). и) Не превишавайте максималното работно налягане на бутилката, дори временно. й) Когато бутилките са напълнени правилно и процесът е завършен, уверете се, че бутилките и оборудването са отстранени от обекта незабавно и всички изолационни вентили на оборудването са затворени. к) Възстановеният хладилен агент да не се зарежда в друга хладилна система, освен ако не е бил почистен и проверен.

Ръководството трябва да съдържа конкретна информация за необходимата квалификация на работния персонал за извършване на операции по поддръжка, обслужване и ремонт. Всяка работна процедура, която засяга средствата за безопасност, трябва да се извършва само от компетентни лица.

Примери за такива работни процедури са:

• проникване в хладилната верига; - отваряне на уплътнени компоненти; - отваряне на вентилирани заграждения.

• За монтажи с механични съединения, прилагани на място, които са открити в обитаваното пространство, инструкциите трябва да посочват, че трябва да бъде разположен сензор.
• дистанционно, разположено в рамките на 2 m хоризонтално разстояние при пряката видимост на модула и на стена в помещението, в което е монтиран модулът;
• 100 mm над пода, където h0 не е на повече от 300 mm от пода; или
• 300 mm над пода, където h0 е на повече от 300 mm от пода.

ЗАРЕЖДАНЕ С ХЛАДИЛЕН АГЕНТ

Минимална подова площ

Всички вътрешни тела трябва да бъдат монтирани така, че А или VA да е по-голямо от Amin.

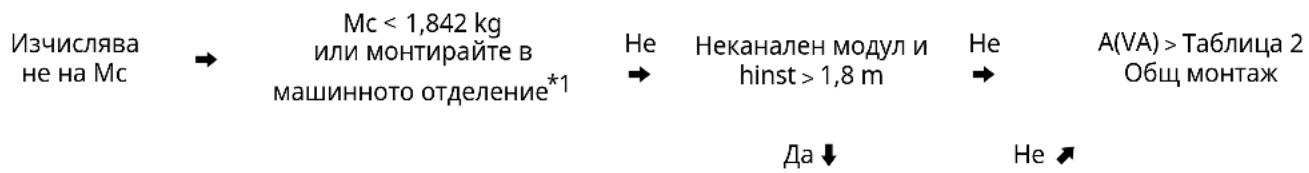

Диаграма на потока

Името на модела на външното тяло е „ZRU*“, а името на модела на вътрешното тяло е „ARN*“. Да A(VA) > Таблица 1 ETRS модул

*1 (ISO 5149-3:2014, точка 5)

• Mc: = общо количество хладилен агент в системата (kg) • А: площ на пода (стаята е мястото, където е монтирано вътрешното тяло, или най-малката площ на стаята, свързана чрез канална система) • VA: вентилирана подова площ (сума на площа на помещенията, свързани с естествена вентилация) - Amin: минимална подова площ (вижте таблица 1 или 2) - ETRS модул: хладилни системи с подобрена херметичност. - hinst: височина на монтаж. Височина. - h0: височина на освобождаване. Референтна височина или височина на най-ниския отвор на връзката на въздуховода с всяко климатизирано пространство

① Вътрешно тяло 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (ако е изпълнено условието за естествена вентилация) ② Вътрешно тяло 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (ако е изпълнено условието за естествена вентилация) ③ Вътрешно тяло 3: hinst=h3, h0=h4, A=A3 4 Отвор за естествена вентилация 5 Отвор на връщане 6 Отвор на захранване

При монтиране на уреда количеството допълнително зареден хладилен агент трябва да се вземе предвид диаметъра на тръбата, дължината и количеството хладилен агент, което може да се зареди във вътрешното тяло.

Количество допълнително хладилен агент (kg) = обща дължина на тръбата (m): ∅ 22,20 mm X 0,313 kg/m (R32) + обща дължина на тръбата (m): ∅ 19,05 mm X 0,235 kg/m (R32) + обща дължина на тръбата (m): ∅ 15,88 mm X 0,153 kg/m (R32) + обща дължина на тръбата (m): ∅ 12,70 mm X 0,103 kg/m (R32) + обща дължина на тръбата (m): ∅ 9,52 mm X 0,053 kg/m (R32) + обща дължина на тръбата (m): ∅ 6,35 mm X 0,019 kg/m (R32) + брой монтирани HR модули (2, 3, 4 порта) x 0,45 kg (R32) + брой монтирани HR модули (6, 8 порта) x 0,9 kg (R32) + количество допълнителен хладилен агент за вътрешното тяло *1

ETRS модул

За монтаж на вътрешно тяло може да са необходими някои мерки за безопасност в зависимост от площа или вентилирана подова площ (когато се използва естествена вентилация). Максималното натоварване на системата е 5,964 kg x брой вътрешни тела в системата, като не се превишава 63,856 kg. Мерките за безопасност включват алармен комплект LG (PLDCAA0S), спирателен вентил LG (PRHPZ0*0) и естествена вентилация. За повече подробности относно аксесоарите на LG (алармен комплект, спирателен вентил) вижте ръководството за аксесоари.

Графиката и таблицата са базирани на височина на помещението 1,8 м. Ако е по-висока (максимум 2,2 м), може да се приложи по-малка минимална площ на пода.

Минимална площ на най-ниския подземен етаж

① Не са необходими мерки за безопасност

② Две мерки за безопасност

③ Не може да се монтира

Минимална площ на другите етажи

① Не е необходимо предпазно устройство

② Една мярка за безопасност

③ Две мерки за безопасност

Общ монтаж

За да се монтира вътрешно тяло, може да са необходими предпазни устройства в зависимост от зоната или вентилираната площ на пода (когато се използва естествена вентилация). Ако Мс е над 15,964 kg, трябва да се монтира естествена вентилация.

Графиката и таблицата са базирани на минималната височина на монтаж на вътрешните тела. Ако тя е по-висока, може да се приложи по-голяма минимална площ на пода.

h0 се различава в зависимост от типа на модела.

• Таванен, стенен монтаж: 2,2 • Касетъчен, подов (PT, PF): 1,8 • Хидрокит (стенен монтаж): 1,3 • Хидрокит (подов), подов (други): 0,6 - Канал: височина на най-ниския отвор на връзката на канала с всяко климатизирано пространство

Състояние на естествена вентилация

Ако е монтирана естествена вентилация, отговаряща на условията по-долу, „А“ може да се замени с „VA“. За ETRS модул, ако се използва като мярка за безопасност, „А“ не може да се замени с „VA“.

- За долния отвор:

• Това не е отвор навън
• Отворът не може да се затвори
• Отворът трябва да бъде ≥ Anvmin
• Площта на всички отвори над 300 mm от пода не се брои при определяне на Anvmin
• Най-малко 50% от Anvmin на по-малко от 200 mm над пода
• Долната част на долния отвор е на ≤100 mm от пода
• Височината на отвора е ≥20 mm

- За горния отвор

• Това не е отвор навън
• Отворът не може да се затвори
• Отворът трябва да бъде ≥ 50% от Anvmin
• Долната част на горния отвор трябва да е на ≥ 1 500 mm над пода
• Височината на отвора е ≥ 20 mm

- Минимална площ на отваряне (Anv)

Anv _ = m _ c - m _ × 1 0 4 × √ Ag × m _ M/M - 2 9

9 e гравитационното ускорение от 9,81 m/s²;

29 средната моларна маса на въздуха в kg/kmol.

Anv минималният отвор за естествена вентилация в m².

За ETRS единица, Anv_min = 0.013 m^-2

mc е действителното зареждане с хладилен агент в системата в kg;

m_max допустимото максимално зареждане с хладилен агент в системата в kg, изчислено съгласно уравнението по-долу или 15,964 kg.

m _ = 2. 5 × (LFL) ^ (5 / 4) × h _ 0 × (A) ^ (1 / 2)

A е площта на помещението в m²;

М е моларната маса на хладилния агент в kg/kmol;
