Typ produktu	Vodné čerpadlo (klimatizačný systém Multi V)
Značka	LG
Model	MULTI V ZRUN060GSS0
Chladivo	R32 (horľavý)
Detektor úniku	Integrovaný, životnosť 10 rokov
Minimálna plocha miestnosti	Závisí od náplne chladiva (pozri manuál)
Spôsob plnenia chladiva	Výpočet podľa dĺžky potrubia a počtu HR jednotiek
Pravidelná údržba	Čistenie výmenníkov, kontrola únikov
Bezpečnostné pokyny	Používať certifikovaný personál, vyhnúť sa zdrojom vznietenia
Bezpečnostné príslušenstvo	Alarmová súprava LG (PLDOS), uzatvárací ventil LG (PRHPZ0*0)
Prirodzené vetranie	Odporúčané, ak náplň presahuje 15,964 kg
Postup obnovy chladiva	Používať vhodné fľaše, prepláchnuť dusíkom
Opraviteľnosť	Utesnené komponenty, vyžaduje odborný zásah
Dostupné náhradné diely	Detektor úniku, uzatváracie ventily, alarmové súpravy
Normy	Dodržiavať národné predpisy o plynoch
Elektrické napájanie	Trojfázové (pozri štítok zariadenia)

Často kladené otázky - MULTI V ZRUN060GSS0 LG

Aké chladivo používa tento systém?

Tento systém používa chladivo R32, ktoré je horľavé. Pri inštalácii a údržbe sú potrebné osobitné opatrenia.

Môžem nainštalovať zariadenie v malej miestnosti?

Áno, za predpokladu, že plocha miestnosti je dostatočná vzhľadom na náplň chladiva. Pozrite si tabuľku minimálnych plôch v manuáli.

Aká je životnosť detektora úniku?

Detektor úniku má životnosť 10 rokov. Po detekcii úniku ho nemožno znovu použiť a musí byť vymenený.

Ako čistiť výmenníky tepla?

Odporúča sa pravidelne čistiť výmenníky vodou na odstránenie prachu alebo častíc soli. Vykonajte túto operáciu aspoň raz ročne.

Čo robiť v prípade úniku chladiva?

V prípade úniku okamžite vypnite napájanie, vyvetrajte priestor a kontaktujte certifikovaného odborníka. V blízkosti nepoužívajte zdroje vznietenia.

Je tento produkt vhodný na vykurovanie?

Áno, systém Multi V môže zabezpečiť vykurovanie aj chladenie. Pozrite si manuál pre sezónne nastavenia.

Je potrebné prirodzené vetranie?

Prirodzené vetranie sa odporúča, ak celková náplň chladiva presahuje 15,964 kg. Musia byť zabezpečené špecifické otvory.

Môžem vykonávať údržbu sám?

Nie, akýkoľvek zásah do chladiaceho okruhu musí vykonať certifikovaný a kvalifikovaný personál v súlade s predpismi.

Aké bezpečnostné príslušenstvo je dodávané?

Príslušenstvo ako alarmová súprava LG (PLDOS) a uzatvárací ventil LG (PRHPZ0*0) môžu byť potrebné v závislosti od inštalácie.

Ako vypočítať dodatočnú náplň chladiva?

Dodatočná náplň závisí od dĺžky a priemeru potrubia, ako aj od počtu HR jednotiek. Použite vzorec uvedený v manuáli s koeficientmi pre R32.

NÁVOD NA OBSLUHU MULTI V ZRUN060GSS0 LG

Pred používaním spotrebiča si dôkladne prečítajte návod na používanie a v prípade potreby ho majte poruke.

SLOVENČINA

Chladivo R32

Tento návod na používanie môže obsahovať obrazový materiál a obsah, ktoré sa líšia od modelu, ktorý ste si zakúpili.

Tento návod podlieha revízii vykonanej výrobcom.

BEZPEČNOSTNÉ POKYNY

PRED POUŽITÍM SI PREČÍTAJTE VŠETKY POKYNY ...... 3

Poznámky týkajúce sa horľavého chladiva ....3

POKYNY: VÝSTRAHA 3

Návod pre bežný výrobok ....3

Návod pre potrubie....3

Návod pre bežný výrobok ....4

Návod pre potrubie....4

Bezpečnostné pokyny pre servis....5

PLNENIE CHLADIVA

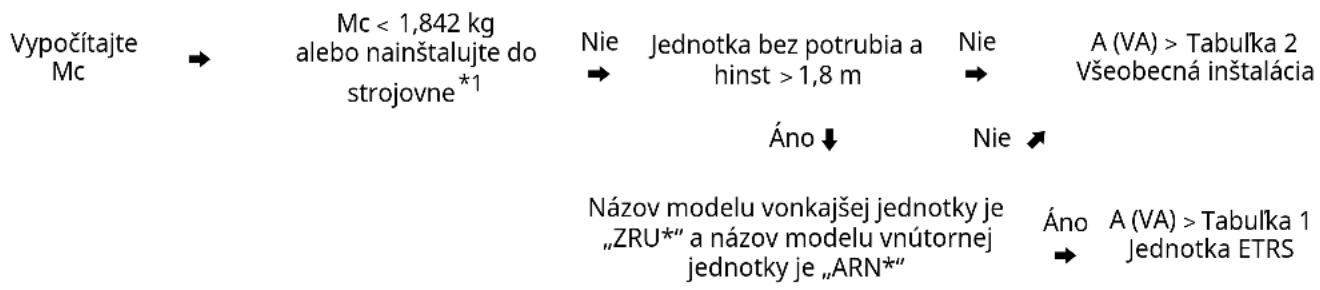

Ako vypočítať maximálne množstvo chladiva....10

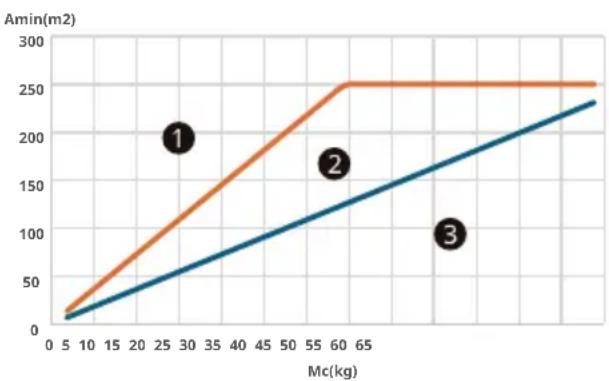

Jednotka ETRS....10

Všeobecná inštalácia....11

Stav prirodzeného vetrania ....

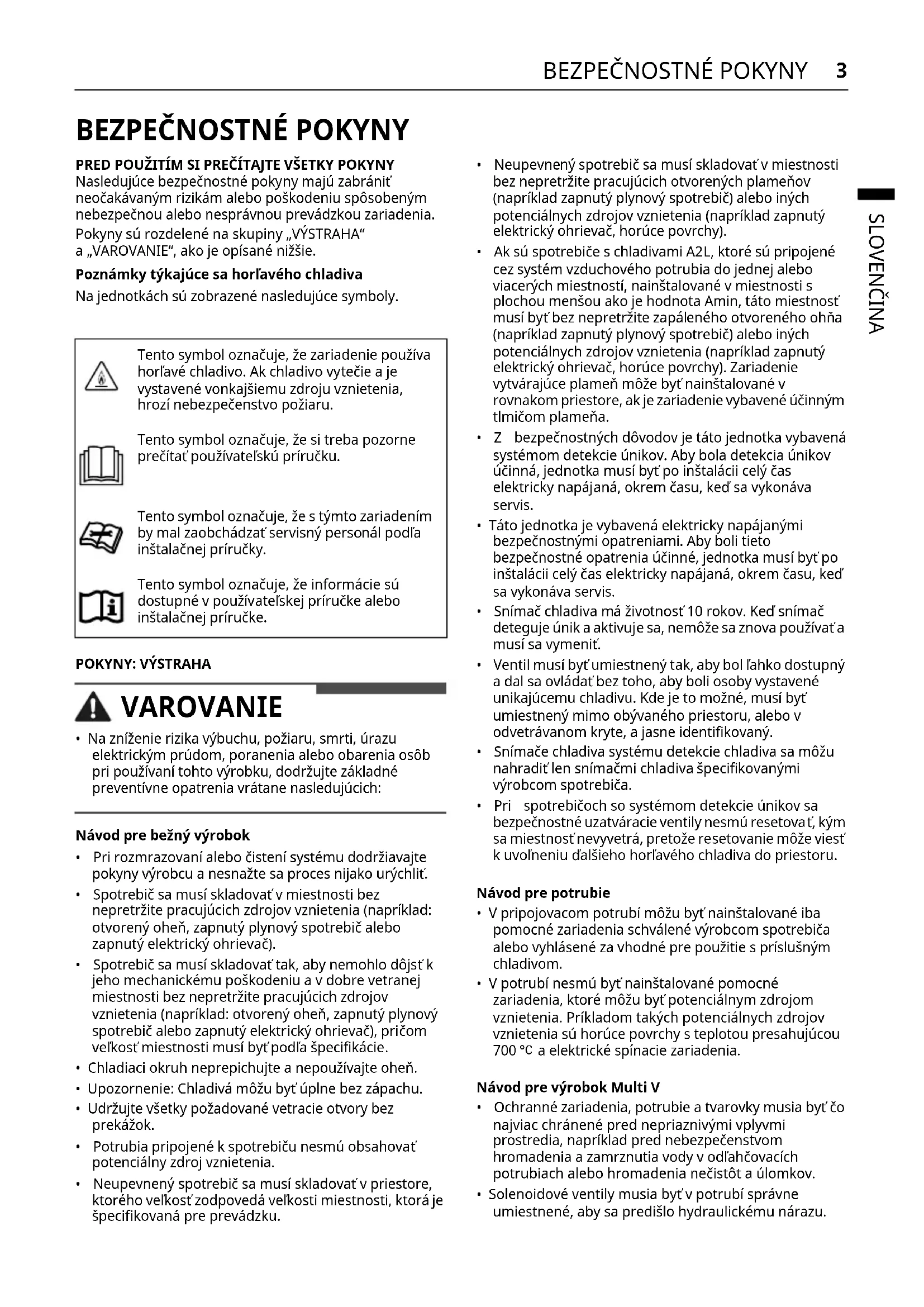

BEZPEČNOSTNÉ POKYNY

PRED POUŽITÍM SI PREČÍTAJTE VŠETKY POKYNY

Nasledujúce bezpečnostné pokyny majú zabrániť neočakávaným rizikám alebo poškodeniu spôsobeným nebezpečnou alebo nesprávnou prevádzkou zariadenia.

Pokyny sú rozdelené na skupiny „VÝSTRAHA“ a „VAROVANIE“, ako je opísané nižšie.

Poznámky týkajúce sa horľavého chladiva

Na jednotkách sú zobrazené nasledujúce symboly.

Tento symbol označuje, že zariadenie používa horľavé chladivo. Ak chladivo vytečie a je vystavené vonkajšiemu zdroju vznietenia, hrozí nebezpečenstvo požiaru.

Tento symbol označuje, že si treba pozorne prečítať používateľskú príručku.

Tento symbol označuje, že s týmto zariadením by mal zaobchádzať servisný personál podľa inštalačnej príručky.

Tento symbol označuje, že informácie sú dostupné v používateľskej príručke alebo inštalačnej príručke.

POKYNY: VÝSTRAHA

VAROVANIE

- Na zníženie rizika výbuchu, požiaru, smrti, úrazu elektrickým prúdom, poranenia alebo obarenia osôb pri používaní tohto výrobku, dodržujte základné preventívne opatrenia vrátane nasledujúcich:

Návod pre bežný výrobok

• Pri rozmrazovaní alebo čistení systému dodržiavajte pokyny výrobcu a nesnažte sa proces nijako urýchliť.
• Spotrebič sa musí skladovať v miestnosti bez nepretržite pracujúcich zdrojov vznietenia (napríklad: otvorený oheň, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač).
• Spotrebič sa musí skladovať tak, aby nemohlo dôjsť k jeho mechanickému poškodeniu a v dobre vetranej miestnosti bez nepretržite pracujúcich zdrojov vznietenia (napríklad: otvorený oheň, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač), pričom veľkosť miestnosti musí byť podľa špecifikácie.
• Chladiaci okruh neprepichujte a nepoužívajte oheň.
• Upozornenie: Chladivá môžu byť úplne bez zápachu.
• Udržujte všetky požadované vetracie otvory bez prekážok.
• Potrubia pripojené k spotrebiču nesmú obsahovať potenciálny zdroj vznietenia.
• Neupevnený spotrebič sa musí skladovať v priestore, ktorého veľkosť zodpovedá veľkosti miestnosti, ktorá je špecifikovaná pre prevádzku.
• Neupevnený spotrebič sa musí skladovať v miestnosti bez nepretržite pracujúcich otvorených plameňov (napríklad zapnutý plynový spotrebič) alebo iných potenciálnych zdrojov vznietenia (napríklad zapnutý elektrický ohrievač, horúce povrchy).
• Ak sú spotrebiče s chladivami A2L, ktoré sú pripojené cez systém vzduchového potrubia do jednej alebo viacerých miestností, nainštalované v miestnosti s plochou menšou ako je hodnota Amin, táto miestnosť musí byť bez nepretržite zapáleného otvoreného ohňa (napríklad zapnutý plynový spotrebič) alebo iných potenciálnych zdrojov vznietenia (napríklad zapnutý elektrický ohrievač, horúce povrchy). Zariadenie vytvárajúce plameň môže byť nainštalované v rovnakom priestore, ak je zariadenie vybavené účinným tlmičom plameňa.
• Z bezpečnostných dôvodov je táto jednotka vybavená systémom detekcie únikov. Aby bola detekcia únikov účinná, jednotka musí byť po inštalácii celý čas elektricky napájaná, okrem času, keď sa vykonáva servis.
• Táto jednotka je vybavená elektricky napájanými bezpečnostnými opatreniami. Aby boli tieto bezpečnostné opatrenia účinné, jednotka musí byť po inštalácii celý čas elektricky napájaná, okrem času, keď sa vykonáva servis.
• Snímač chladiva má životnosť 10 rokov. Keď snímač deteguje únik a aktivuje sa, nemôže sa znova používať a musí sa vymeniť.
• Ventil musí byť umiestnený tak, aby bol ľahko dostupný a dal sa ovládať bez toho, aby boli osoby vystavené unikajúcemu chladivu. Kde je to možné, musí byť umiestnený mimo obývaného priestoru, alebo v odvetrávanom kryte, a jasne identifikovaný.
• Snímače chladiva systému detekcie chladiva sa môžu nahradiť len snímačmi chladiva špecifikovanými výrobcom spotrebiča.
• Pri spotrebičoch so systémom detekcie únikov sa bezpečnostné uzatváracie ventily nesmú resetovať, kým sa miestnosť nevyvetrá, pretože resetovanie môže viesť k uvoľneniu ďalšieho horľavého chladiva do priestoru.

Návod pre potrubie

• V pripojovacom potrubí môžu byť nainštalované iba pomocné zariadenia schválené výrobcom spotrebiča alebo vyhlásené za vhodné pre použitie s príslušným chladivom.
• V potrubí nesmú byť nainštalované pomocné zariadenia, ktoré môžu byť potenciálnym zdrojom vznietenia. Príkladom takých potenciálnych zdrojov vznietenia sú horúce povrchy s teplotou presahujúcou 700 °C a elektrické spínacie zariadenia.

• Ochranné zariadenia, potrubie a tvarovky musia byť čo najviac chránené pred nepriaznivými vplyvmi prostredia, napríklad pred nebezpečenstvom hromadenia a zamrznutia vody v odľahčovacích potrubiach alebo hromadenia nečistôt a úlomkov.
• Solenoidové ventily musia byť v potrubí správne umiestnené, aby sa predišlo hydraulickému nárazu.
• Solenoidové ventily nesmú blokovať tekuté chladivo, pokiaľ nie je na strane nízkeho tlaku systému chladiva k dispozícii adekvátny prvok na uvoľnenie.
• Na mieste vytvorené chladivové spoje v interiéri musia byť testované na tesnosť. Metóda testovania musí mať citlivosť 5 gramov chladiva za rok alebo lepšiu pri tlaku minimálne 0,25-násobku maximálneho povoleného tlaku. Nesmie sa zistiť žiadny únik.

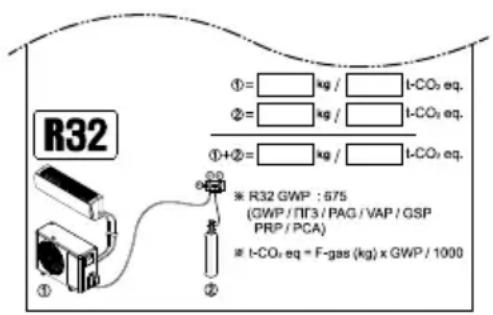

• Keď skontrolujete nižšie zobrazený štítok, ktorý je pripevnený na vonkajšej jednotke, zapíšte si množstvo chladiva, ktoré je na ňom uvedené.

• Ochranné zariadenia, potrubie a armatúry musia byť chránené, pokiaľ to je možné, proti nežiaducim vplyvom prostredia.
• Otvor na odsávanie vzduchu z miestnosti musí byť umiestnený v rovnakej výške alebo pod miestom uvoľnenia chladiva.
• Pri jednotkách namontovaných na podlahe musí byť miesto vypustenia chladiva čo najnižšie.
• Otvory na odsávanie vzduchu musia byť umiestnené v dostatočnej vzdialenosti od otvorov na prívod vzduchu, aby sa zabránilo recirkulácii do priestoru.

POKYNY: VAROVANIE

UPOZORNENIE

- Na zníženie rizika ľahkého poranenia osôb, poruchy alebo poškodenia výrobku alebo majetku pri používaní tohto výrobku, dodržujte základné preventívne opatrenia vrátane nasledujúcich:

Návod pre bežný výrobok

• Každá osoba, ktorá sa zaoberá prácou na chladiacom okruhu alebo preniknutím do okruhu chladiaceho média, by mala mať súčasné platné osvedčenie od orgánov akreditovaných v danom odbore, týkajúce sa horľavých chladív, ktoré oprávňuje danú osobu na bezpečnú manipuláciu s chladivami v súlade s priemyselne uznávanou špecifikáciou.
• Servis sa musí vykonávať iba podľa odporúčania výrobcu zariadenia. Údržba a opravy vyžadujúce si asistenciu iného kvalifikovaného personálu sa musia vykonávať pod dohľadom osoby kompetentnej na používanie horľavých chladív.
• Množstvo potrubia použitého pri inštalácii by malo byť čo najmenšie.
• Potrubie je nutné ochrániť tak, aby nedošlo k jeho poškodeniu.
• Pri inštalácii zariadenia musia byť dodržané národné predpisy týkajúce sa plynov.
• Mechanické spoje (mechanické konektory alebo pertlové spoje) by mali zostať prístupné, aby bolo možné vykonávať údržbu.
• Servis sa musí vykonávať len podľa odporúčania výrobcu.
• Zariadenie sa musí skladovať tak, aby sa zabránilo mechanickému poškodeniu.
• Výrobca by mal určiť ďalšie potenciálne nepretržite pracujúce zdroje, o ktorých je známe, že spôsobujú vznietenie použitého chladiva.
• Pred otvorením ventilov umožňujúcich prúdenie chladiva medzi jednotlivými súčasťami chladiaceho systému je nutné, aby boli súčasti spojené mosadznými, zvarovými alebo mechanickými spojmi. • V prípade opätovného použitia mechanických konektorov vnútri je nutné použiť nové tesnenia.
• V prípade opätovného použitia pertlových spojov vnútri je nutné opätovné pertlovanie potrubia.
• Potrubie na chladivo musí byť chránené alebo obalené, aby sa nemohlo poškodiť.
• Flexibilné konektory potrubia na chladivo (napríklad tie, ktoré spájajú vnútornú a vonkajšiu jednotku), pri ktorých by pri bežnej prevádzke mohlo dochádzať k zmene umiestnenia, je nutné ochrániť pred mechanickým poškodením.
• Pravidelne (viac ako raz za rok) očistite vodou prach alebo sol, ktoré sú prilepené na výmenníku tepla.
• Pri demontáži jednotky, ako aj manipulácii s olejom a súčasťami chladiaceho systému, dodržiavajte miestne aj národné normy.

Návod pre potrubie

• Pri pripojení cez systém vzduchového potrubia do jednej alebo viacerých miestností musí byť privádzaný a spätný vzduch priamo vedený do priestoru.
• Otvorené priestory, ako sú podhľady, sa nesmú používať ako potrubie spätného vzduchu.

• Potrubie zariadenia v obývanom priestore musí byť nainštalované tak, aby bolo chránené pred náhodným poškodením pri prevádzke a servise.
• Musia sa prijať bezpečnostné opatrenia, aby sa zabránilo nadmerným vibráciám alebo pulzovaniu chladiaceho potrubia.
• Musí sa prijať opatrenie pre rozťahovanie a stahovanie dlhých potrubí.
• Potrubie v chladiacich systémoch sa musí navrhnúť a nainštalovať tak, aby sa minimalizovala pravdepodobnosť poškodenia systému hydraulickým nárazom.
• Oceľové potrubia a komponenty sa musia pred použitím akejkoľvek izolácie chrániť proti korózii antikoróznym náterom.
• Pružné potrubné prvky musia byť chránené pred mechanickým poškodením, nadmerným namáhaním krútením, alebo inými silami. Každoročne by sa mali kontrolovať, či nie sú mechanicky poškodené.

- Vnútorné zariadenie a potrubia musia byť bezpečne namontované a chránené tak, aby nemohlo dôjsť k náhodnému prasknutiu zariadenia napríklad pri premiestňovaní nábytku alebo rekonštrukčných činnostiach.

Bezpečnostné pokyny pre servis

Kontroly oblasti

- Pred začatím práce na systémoch, v ktorých sa nachádzajú horľavé chladivá, sú potrebné bezpečnostné kontroly, ktoré zaistia, že sa minimalizuje riziko vznietenia. Pri oprave chladiaceho systému sa musia pred vykonaním práce na systéme prijať tieto preventívne opatrenia.

Postup práce

- Práce je potrebné realizovať v rámci riadeného procesu, aby sa minimalizovalo riziko prítomnosti horľavého plynu alebo výparov počas výkonu prác.

- Všetok personál údržby a iné osoby pracujúce v miestnej oblasti musia byť poučené o povahe vykonávaných prác. Je potrebné vyhýbať sa prácam v stiesnených priestoroch

Kontrola prítomnosti chladiva

• Oblasť je potrebné skontrolovať pomocou vhodného detektora chladiva pred a počas prác, aby sa zabezpečilo, že technik má vedomosť o potenciálnych horľavých atmosférach.
• Použité zariadenie na detekciu únikov musí byť vhodné na použitie s horľavými chladivami, t. j. nesmie vytvárať iskry, musí byť adekvátne uzatvorené alebo vo svojej podstate bezpečné.

Prítomnosť hasiaceho prístroja

- Ak je na chladiacom zariadení alebo na niektorej jeho časti potrebné vykonávať horúce práce, musí byť poruke vhodný hasiaci prístroj. V blízkosti oblasti plnenia majte k dispozícii suchý práškový hasiaci prístroj alebo hasiaci prístroj s CO2.

Neexistencia zápalných zdrojov

• Žiadna osoba vykonávajúca prácu súvisiacu s chladiacim systémom, ktorá zahŕňa expozíciu potrubia, nesmie používať žiadne zápalné zdroje takým spôsobom, ktorý môže viesť k riziku požiaru alebo výbuchu.
• Všetky možné zápalné zdroje vrátane fajčenia cigariet sa musia držať v dostatočnej vzdialenosti od miesta inštalácie, opravy, demontáže a likvidácie, počas ktorej môže chladivo uniknúť do okolitého priestoru. Pred uskutočnením práce sa musí okolie zariadenia preskúmať a je potrebné zabezpečiť, aby v ňom neexistovali žiadne riziká vznietenia alebo horenia. Musia sa vyvesiť upozornenia „Zákaz fajčiť“.

Vetraná oblasť

- Skôr ako preniknete do systému alebo začnete vykonávať akúkoľvek horúcu prácu, sa uistite, že oblasť je otvorená alebo dostatočne vetraná. Stupeň vetrania musí pretrvávať počas celej doby vykonávania práce. Vetraním by sa malo akékoľvek uvoľnené chladivo bezpečne rozptýliť a najlepšie vytlačiť von do ovzdušia.

• Pri výmene elektrických komponentov musia byť tieto vhodné na daný účel a správnu špecifikáciu. Vždy je potrebné dodržiavať servisné odporúčania a odporúčania k údržbe od výrobcu.
• V prípade pochybností kontaktujte technické oddelenie výrobcu, ktoré vám poskytne pomoc.
• V inštaláciách, ktoré využívajú horľavé chladivá, sa musia vykonať tieto kontroly:
• Množstvo chladiva v systéme musí zodpovedať veľkosti miestnosti, v ktorej sú súčasti obsahujúce chladivo nainštalované.
• Vetracie zariadenie a vyfukovacie otvory musia pracovať, ako majú, a nič ich nesmie blokovať.
• V prípade používania nepriameho chladiaceho okruhu je nutné skontrolovať, či je v sekundárnom okruhu naplnené chladivo.
• Všetky zariadenia musia byť viditeľne a čitateľne označené. Nečitateľné označenia a štítky treba upraviť, aby boli čitateľné.
• Chladiace potrubie alebo komponenty sú nainštalované na mieste, na ktorom pravdepodobne nebudú vystavené žiadnej látke, ktorá môže spôsobiť koróziu komponentov obsahujúcich chladivo, pokiaľ tieto komponenty nie sú vyrobené z materiálov, ktoré sú samé o sebe odolné proti korózii alebo sú vhodne chránené proti korózii.

• Oprava alebo údržba elektrických komponentov musí zahŕňať prvotné bezpečnostné kontroly a kontrolné postupy komponentov.
• Ak dôjde k poruche, ktorá môže narušiť bezpečnosť, nesmie byť okruh zapojený do elektrickej siete, kým sa táto porucha neodstráni.
• Ak nie je poruchu odstrániť okamžite, ale je potrebné pokračovať v prevádzke, je potrebné využiť adekvátne dočasné riešenie.
• Toto je potrebné oznámiť vlastníkovi zariadenia, aby boli informované všetky strany.

- Prvotné bezpečnostné kontroly zahŕňajú:

• Kondenzátory sú vybité: toto je potrebné uskutočniť bezpečným spôsobom, aby sa predišlo možnému vzniku iskier.
• Počas plnenia, obnovy alebo čistenia systému nesmú byť odhalené žiadne komponenty a vedenia pod vedúcim elektrický prúd.
• Nepretržitosť uzemnenia.

• Počas opráv uzatvorených komponentov sa musia všetky elektrické časti odpojiť od zariadenia, na ktorom sa vykonávajú práce, a až potom je možné zložiť kryty atď.
• Ak je absolútne nevyhnutné, aby bolo zariadenie počas servisu pripojené k zdroju napájania, potom je v najkritickejšom bode potrebné umiestniť trvalo fungujúce zariadenia na detekciu úniku, ktoré upozorní na potenciálne nebezpečnú situáciu.
• Mimoriadnu pozornosť je potrebné venovať tomu, že pri práci na elektrických komponentoch sa plast nesmie

žiadnym spôsobom meniť tak, aby to ovplyvnilo úroveň ochrany.

• To zahŕňa poškodenie káblov, nadmerný počet prípojok, svorky nespĺňajúce prvotné špecifikácie, poškodenie tesnení, nesprávne osadenie upchávok atď.
• Zabezpečte, aby sa prístroj namontoval bezpečným spôsobom.
• Skontrolujte, či tesnenia alebo tesniace materiály nezdegradovali do takej miery, že už neplnia svoj účel, ktorým je zabránenie vniknutiu horľavých atmosfér.
• Náhradné diely musia byť v súlade so špecifikáciami výrobcu.

Oprava vnútorne bezpečných komponentov

• Obvod nezaťažujte trvalými indukčnými záťažami ani kapacitanciami bez toho, aby ste skontrolovali, či tieto nepresahujú povolené napätie a prúd pre použité zariadenie.
• Vnútorné bezpečné komponenty sú jediné typy, na ktorých je možné pracovať pod napätím v prítomnosti horľavej atmosféry.
• Testovací prístroj musí mať správne technické špecifikácie.
• Komponenty vymeňte len za diely odporúčané výrobcom.
• Iné diely môžu spôsobiť vznietenie chladiva v atmosfére pri úniku.

POZNÁMKA

• Použitie silikónového tesnenia môže znižovať účinnosť niektorých typov zariadenia na detekciu úniku.
• Vnútorne bezpečné komponenty sa pred vykonaním práce nemusia izolovať.

Kabeláž

• Kabeláž nesmie byť vystavená opotrebovaniu, korózii, nadmernému tlaku, vibráciám, ostrým hranám ani žiadnym iným nepriaznivým vplyvom prostredia.
• Kontrola musí zohľadniť aj účinky starnutia alebo nepretržitých vibrácií zo zdrojov ako sú kompresory alebo ventilátory.

Detekcia horľavých chladív

• Pri hľadaní alebo zisťovaní úniku chladiva sa za žiadnych okolností nesmú používať potenciálne zdroje vznietenia.
• Nesmie sa používať halogenidový horák (ani akýkoľvek iný detektor využívajúci otvorený oheň).
• Nasledujúce spôsoby detekcie únikov sa považujú za prijateľné pre všetky systémy obsahujúce chladivá.
• Na detekciu únikov chladív sa môžu používať elektronické detektory úniku, citlivosť však v prípade horľavých chladív nemusí byť dostatočná alebo môže byť potrebná opakovaná kalibrácia. (Detekčné zariadenie sa musí kalibrovať v oblasti bez chladiva.)
• Uistite sa, že detektor nie je potenciálnym zdrojom vznietenia a je vhodný pre použité chladivo.
• Zariadenie na detekciu únikov sa nastaví na percento LFL chladiva, kalibruje sa podľa použitého chladiva a

potvrdí sa príslušné percento plynu (maximálne 25 %).

- Kvapaliny na detekciu únikov sú vhodné aj na použitie s väčšinou chladív, ale je potrebné sa vyhnúť použitiu čistiacich prostriedkov obsahujúcich chlór, pretože chlór môže reagovať s chladivom a spôsobiť koróziu medeného potrubia.

POZNÁMKA

- Príklady kvapalín na detekciu úniku

• Bublinková metóda
• Metóda s fluorescenčnými činidlami
• Ak máte podozrenie na únik, je potrebné odstrániť/ zahasiť všetok otvorený oheň.
• Ak sa zistí únik chladiva, ktorý vyžaduje tvrdé spájkovanie, musí sa zo systému vypustiť všetko chladivo alebo ho izolovať (pomocou uzatváracích ventilov) v časti systému, ktorá je vzdialená od úniku. Odstránenie chladiva sa musí vykonať podľa postupu odstránenia a vyprázdnenia.

Odstránenie a vyprázdnenie

• Pri vstupe do chladiaceho okruhu z dôvodu realizácie opráv – alebo z akéhokoľvek iného dôvodu – je nutné použiť bežné postupy. Pri horľavých chladivách je však vzhľadom na horľavosť dôležité dodržiavať osvedčené postupy. Potrebné je dodržať nasledujúci postup:
• odstráňte chladivo;
• okruh vyčistite inertným plynom (voliteľné pri A2L);
• vyprázdnite (voliteľné pri A2L);
• vyčistite inertným plynom (voliteľné pri A2L);
• Okruh otvorte rezaním alebo tvrdým spájkovaním

- Chladivová náplň sa musí vypustiť do správnych fliaš na vypustené chladivo.

- Pri spotrebičoch, ktoré obsahujú iné horľavé chladivá než chladivá A2L, je systém potrebné vyčistiť dusíkom bez kyslíka, aby sa zaistila bezpečnosť spotrebiča pre horľavé chladivá.

- Tento proces môže byť potrebné niekoľkokrát zopakovať.

- Na vyčistenie chladiacich systémov sa nesmie používať stlačený vzduch ani kyslík.

- Pri spotrebičoch, ktoré obsahujú iné horľavé chladivá než chladivá A2L, sa vyčistenie od chladív dosiahne prerušením podtlaku v systéme pomocou dusíka bez kyslíka a pokračujúcim plnením, až kým sa nedosiahne pracovný tlak, potom odvetraním do ovzdušia a nakoniec stiahnutím do podtlaku.

- Tento postup sa musí opakovať, až kým v systéme nezostane žiadne chladivo.

- Keď sa použije konečné naplnenie dusíkom bez kyslíka, systém sa musí odvetrať na atmosférický tlak, aby sa dala vykonať práca.

- Tento úkon je absolútne nevyhnutný, ak sa má na potrubí vykonať tvrdé spájkovanie.

- Zaistite, aby výstup pre podtlakové čerpadlo nebol v blízkosti žiadnych potenciálnych zdrojov vznietenia a aby bolo k dispozícii vetranie.

Postupy plnenia

- Okrem bežných postupov plnenia je potrebné dodržať nasledujúce požiadavky.

• Presvedčte sa, či pri používaní plniaceho zariadenia nedochádza ku kontaminácii odlišnými chladivami. Hadice alebo potrubia musia byť čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré obsahujú.
• Fľaše musia zostať vo vhodnej polohe podľa pokynu.
• Pred naplnením systému chladivom sa presvedčte, či je chladiaci systém uzemnený.
• Po dokončení plnenia systém označte (ak ste to ešte neurobili).
• Mimoriadnu pozornosť treba venovať tomu, aby nedošlo k preplneniu chladiaceho systému.
• Pred opätovným naplnením systému sa musí vykonať tlaková skúška s vhodným čistiacim plynom.
• Po dokončení plnenia, no ešte pred uvedením do prevádzky, je systém potrebné vyskúšať, či tesní.
• Pred opustením miesta sa vykoná následná skúška tesnosti.

Vypustenie

• Pri odstraňovaní chladiva zo systému, či už z dôvodu vykonania servisu alebo vyradenia z prevádzky, sa ako osvedčený postup odporúča, aby sa všetky chladivá bezpečne odstránili.
• Pri prečerpávaní chladiva do fliaš sa uistite, že sa používajú iba vhodné fľaše na vypustené chladivo.
• Uistite sa, že je k dispozícii správny počet fliaš na vypustenie celej náplne systému.
• Všetky fľaše, ktoré sa majú použiť, sú určené pre vypustené chladivo a sú označené pre toto chladivo (t. j. špeciálne fľaše na vypustenie chladiva).
• Fľaše musia byť vybavené poistným tlakovým ventilom a príslušnými uzatváracími ventilmi v dobrom prevádzkovom stave. Prázdne fľaše na vypustené chladivo sa vyprázdnia a ak je to možné, ochladia sa skôr, ako dôjde k vypusteniu.
• Vypúšťacie zariadenie musí byť v dobrom prevádzkovom stave so súborom pokynov týkajúcich sa zariadenia, ktoré je k dispozícii a musí byť vhodné na vypúšťanie horľavých chladív.
• Okrem toho musí byť k dispozícii súprava kalibrovaných váh v dobrom prevádzkovom stave.
• Hadice musia byť vybavené tesniacimi odpojovacími spojkami a musia byť v dobrom stave.
• Pred použitím vypúšťacieho zariadenia skontrolujte, či je v uspokojivom prevádzkovom stave, či je správne udržiavané a či sú všetky pripojené elektrické komponenty utesnené, aby sa zabránilo vznieteniu v prípade úniku chladiva. V prípade pochybností sa obráťte na výrobcu.
• Vypustené chladivo sa vráti dodávateľovi chladiva v správnej fľaši na vypustené chladivo a zabezpečí sa príslušné oznámenie o preprave odpadu.
• Nemiešajte chladivá vo vypúšťacích jednotkách a najmä nie vo fľašiach. Ak sa majú kompresory alebo oleje z kompresorov odobrať, zaistite ich vyprázdnenie na prijateľnú úroveň, aby sa zabezpečilo, že v mazive nezostane horľavé chladivo.
• Proces vyprázdnenia sa musí vykonať pred vrátením kompresora dodávateľom.
• Na urýchlenie tohto procesu sa môže použiť iba elektrický ohrev telesa kompresora.
• Pri vypúšťaní oleja zo systému je potrebné dbať na bezpečnosť.

Označenie

• Zariadenie sa musí označiť tak, aby na ňom bolo uvedené, že je vyradené z prevádzky a chladivo je vypustené.
• Označenie musí obsahovať dátum a podpis.
• Skontrolujte, či označenia na zariadení obsahujú informácie o tom, že zariadenie obsahuje horľavé chladivo.

Vyradenie z prevádzky

• Pred vykonaním tohto postupu je nevyhnutné, aby sa technik úplne oboznámil so zariadením a všetkými jeho podrobnosťami.
• Je odporúčaným dobrým postupom, aby sa všetky chladivá bezpečne zachytili.
• Pred vykonaním tejto činnosti je potrebné odobrať vzorku oleja a chladiva v prípade, ak je pred opätovným použitím získaného chladiva potrebná analýza.
• Je nevyhnutné, aby bol pred začatím činnosti dostupný zdroj napájania.

a) Oboznámte sa so zariadením a jeho prevádzkou. b) Systém odpojte od elektrickej siete. c) Pred začatím tohto postupu skontrolujte nasledovné:

• V prípade potreby je dostupné mechanické manipulačné zariadenie na narábanie s fľašami s chladivom.
• Sú dostupné všetky osobné ochranné prostriedky a správne sa používajú.
• Na proces získavania vždy dohliada kompetentná osoba.
• Zariadenie na vypustenie a fľaše spĺňajú príslušné normy.

d) Ak je to možné, napumpujte systém chladiva. e) Ak nie je možné vytvoriť vákuum, zriaďte rozdeľovacie potrubie tak, aby sa chladivo mohlo odstrániť z rôznych častí systému. f) Pred vypustením skontrolujte, či je fľaša umiestnená na váhe. g) Spustite vypúšťacie zariadenie a používajte ho v súlade s pokynmi. h) Fľaše neprepĺňajte. (Náplň kvapaliny nesmie prekročiť viac ako 80 % objemu)

i) Neprekračujte maximálny pracovný tlak fľaše, ani dočasne. j) Po správnom naplnení fliaš a ukončení procesu okamžite odstráňte fľaše a zariadenie z miesta a všetky oddeľovacie ventily na zariadení uzatvorte. k) Vypustené chladivo sa nesmie naplniť do iného chladiaceho systému, pokiaľ sa nevyčistí a neskontroluje.

Kvalifikácia pracovníkov

Návod musí obsahovať konkrétne informácie o požadovanej kvalifikácii pracovníkov na údržbu, servis a opravy. Každý pracovný postup, ktorý má vplyv na

bezpečnostné prostriedky, môžu vykonávať iba kompetentné osoby.

Príkladom takých pracovných postupov je:

• Vstup do chladiaceho okruhu. - Otvorenie uzatvorených komponentov. - Otvorenie odvetrávaných krytov. - Pri inštaláciách s mechanickými spojmi použitými na mieste, ktoré sú odkryté v obývanom priestore, musí byť v pokynoch uvedené, že snímač musí byť umiestnený. - Diaľkovo umiestnený v rámci 2 m vodorovnej vzdialenosti v priamej viditeľnosti od jednotky a na stene v miestnosti, v ktorej je jednotka nainštalovaná; a

- 100 mm nad podlahou, kde h0 nie je viac ako 300 mm od podlahy; alebo

- 300 mm nad podlahou, kde je h0 väčšie ako 300 mm od podlahy.

PLNENIE CHLADIVA

Všetky vnútorné jednotky by mali byť nainštalované tak, aby bola splnená podmienka, že A alebo VA je väčšie ako Amin

Vývojový diagram

*1 (ISO 5149-3:2014, článok 5)

• Mc: Celkové množstvo chladiva v systéme (kg) A: Podlahová plocha (miestnosti, kde je nainštalovaná vnútorná jednotka, alebo plocha najmenšej miestnosti pripojenej cez potrubný systém) • VA: Vetraná podlahová plocha (súčet plochy miestnosti pripojenej prirodzeným vetraním) - Amin: Minimálna podlahová plocha (uvedená v tabuľke 1 alebo 2) - Jednotka ETRS: Enhanced Tightness Refrigerating Systems (Chladiace systémy so zvýšenou tesnosťou). - hinst: Inštalačná výška. Výška. - h0: Výška na uvoľnenie. Referenčná výška alebo výška najnižšieho otvoru pripojenia potrubia k jednotlivým klimatizovaným priestorom

① Vnútorná jednotka 1: hinst = 0, h0 = h1, A = A1, VA = A1 + A2 (ak je splnená podmienka prirodzeného vetrania) ② Vnútorná jednotka 2: hinst = h2, h0 = h2, A = A2, VA = A1 + A2 (ak je splnená podmienka prirodzeného vetrania) ③ Vnútorná jednotka 3: hinst = h3, h0 = h4, A = A3 4 Otvor prirodzeného vetrania 5 Otvor spätného vzduchu 6 Otvor privádzaného vzduchu

Ako vypočítať maximálne množstvo chladiva

Pri inštalácii spotrebiča je potrebné zohľadniť dodatočné naplnené chladivo, priemer potrubia, dĺžku a množstvo chladiva, ktoré sa môže do vnútornej jednotky naplniť.

Množstvo dodatočného chladiva (kg) = Celková dĺžka potrubia (m): ∅ 22,20 mm X 0,313 kg/m (R32) + Celková dĺžka potrubia (m): ∅ 19,05 mm X 0,235 kg/m (R32) + Celková dĺžka potrubia (m): ∅ 15,88 mm X 0,153 kg/m (R32) + Celková dĺžka potrubia (m): ∅ 12,70 mm X 0,103 kg/m (R32) + Celková dĺžka potrubia (m): ∅ 9,52 mm X 0,053 kg/m (R32) + Celková dĺžka potrubia (m): ∅ 6,35 mm X 0,019 kg/m (R32) + Počet nainštalovaných jednotiek HR (porty 2, 3, 4) X 0,45 kg (R32) Počet nainštalovaných jednotiek HR (porty 6, 8) X 0,9 kg (R32) + Množstvo ďalšieho chladiva pre vnútornú jednotku *1

*1 Pozri papierový hárok s názvom Tabuľka ďalšieho chladiva IDU. Dodáva sa vo vonkajšej jednotke.

Jednotka ETRS

Pri inštalácii vnútornej jednotky môžu byť potrebné nejaké bezpečnostné opatrenia v závislosti od plochy vetranej podlahovej plochy (Ksa používa prirodzené vetranie). Maximálna náplň systému je 15,964 kg x počet vnútorných jednotiek v systéme, nepresahujúca 63,856 kg. Bezpečnostné opatrenia sú alarmová súprava LG (PLDCAA0S), uzatvárací ventil (PRHPZ0*0) a prirodzené vetranie. Podrobnejšie informácie o príslušenstve LG (alarmová súprava, uzatvárací ventil) nájdete v príručke o príslušenstve.

Graf a tabuľka sú založené na výške miestnosti 1,8 m. Ak je vyššia (max. 2,2 m), je možné použiť menšiu minimálnu podlahovú plochu.

Minimálna podlahová plocha najnižšieho podzemného poschodia

① Nie je potrebné žiadne bezpečnostné opatrenie ② Dve bezpečnostné opatrenia ③ Nemôže sa nainštalovať

① Nie je potrebné žiadne bezpečnostné zariadenie ② Jedno bezpečnostné opatrenie ③ Dve bezpečnostné opatrenia

Všeobecná inštalácia

Pri inštalácii vnútornej jednotky môže byť potrebné nejaké bezpečnostné zariadenie v závislosti od plochy vetranej podlahovej plochy (keď sa používa prirodzené vetranie). Ak je Mc väčšie ako 15,964 kg, musí sa nainštalovať prirodzené vetranie.

Graf a tabuľka sú založené na minimálnej inštalačnej výške vnútorných jednotiek. Ak je vyššia, môže sa použiť väčšia minimálna podlahová plocha.

Stav prirodzeného vetrania

Ak sa pri inštalácii prirodzeného vetrania splnia nižšie uvedené podmienky, „A“ sa môže nahradiť s „VA“. Pri jednotke ETRS, ak sa používa ako bezpečnostné opatrenie, „A“ sa nemôže nahradiť s „VA“.

- Pre dolný otvor:

• Nejde o otvor smerom von
• Otvor nie je možné zatvoriť
• Otvor musí byť ≥ Anvmin
• Plocha otvorov väčšia ako 300 mm od podlahy sa pri výpočte Anvmin nepočíta
• Minimálna 50 % Amvin je menej ako 200 mm nad podlahou
• Spodná časť dolného otvoru je ≤100 mm od podlahy
• Výška otvoru je ≥ 20 mm

- Pre horný otvor:

9 Je gravitačné zrýchlenie 9,81 m/s²;

Anv Je minimálny otvor pre prírodnú ventiláciu v m².

Pre jednotku ETRS, Anv_min = 0.013 m²

mc Je skutočná náplň chladiva v systéme v kg;

m_max Je povolená maximálna náplň chladiva v systéme v kg, vypočítaná podľa nižšie uvedenej rovnice alebo 15,964 kg.

m = 2.5 × (LFL)^5/4 × h₀ × A^1/2

Neprekračujte nižšie uvedené hodnoty.

m = 0.75 × LFL × h₀ × A

LFL je dolný limit horľavosti v kg/m³;

A je plocha miestnosti v m²;

M je molárna hmotnosť chladiva v kg/kmol;

NAVODILA ZA LASTNIKA, NAMESTITEV IN SERVIS (ZA R32)

KLIMATSKA NAPRAVA

BEZPEČNOSTNÉ POKYNY

PREČÍTAJTE SI VŠETKY POKYNY PRED POUŽITÍM
