ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ MULTI V ZRUN060GSS0 LG

КОНДИЦИОНЕРІ Құрылғыны пайдаланбас бұрын пайдаланушы нұсқаулығын мұқият оқып шығыңыз және анықтама үшін оны әрқашан ыңғайлы жерде сақтаңыз.

Хладагент R32 www.lg.com Copyright © 2025 LG Electronics. All Rights ReservedМАЗМҰНЫ Бұл нұсқаулықта сатып алған үлгіден өзгеше кескіндер немесе мазмұн болуы мүмкін. Бұл нұсқаулықты өндіруші түзете

• ҚАУІПСІЗДІК НҰСҚАУЛАРЫ ПАЙДАЛАНБАС БҰРЫН БАРЛЫҚ НҰСҚАУЛАРДЫ ОҚЫП ШЫҒЫҢЫЗ3 Жанғыш суық агентке қатысты ескертпелер p. 3
• ЕСКЕРТУ НҰСҚАУЛАРЫ p. 3
• Жалпы өнімге арналған нұсқаулар p. 3
• Ауа өткізгішке арналған нұсқаулар p. 3
• Multi V өніміне арналған нұсқаулар p. 4
• Hydrokit өніміне арналған нұсқаулар p. 4
• САҚТЫҚ ШАРАЛАРЫ БОЙЫНША НҰСҚАУЛАР p. 4
• Жалпы өнімге арналған нұсқаулар p. 4
• Ауа өткізгішке арналған нұсқаулар p. 4
• Multi V өніміне арналған нұсқаулар p. 4
• Қызмет көрсетуге арналған қауіпсіздік нұсқаулары p. 5

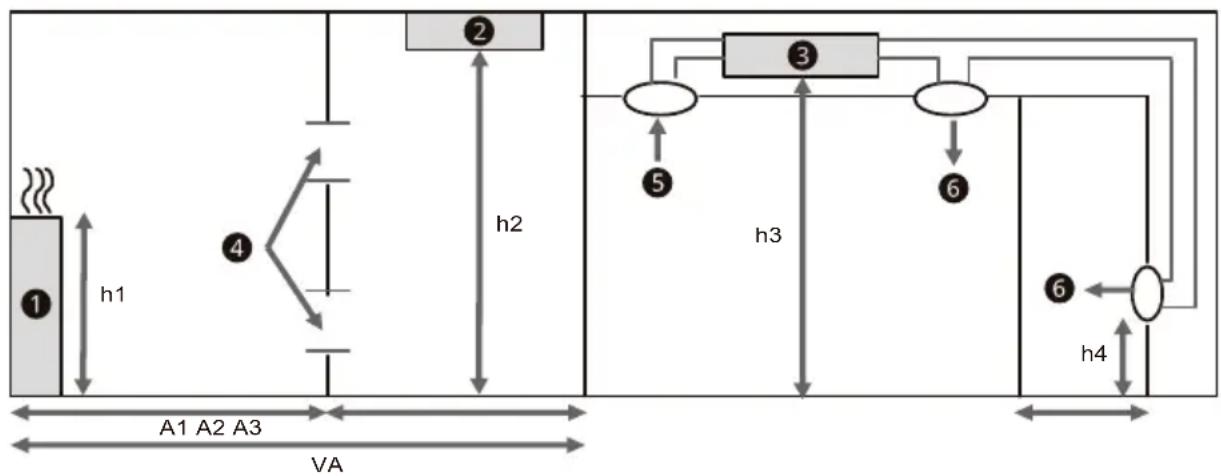

• СУЫҚ АГЕНТТІ ТОЛТЫРУ Минималды еден ауданы p. 9

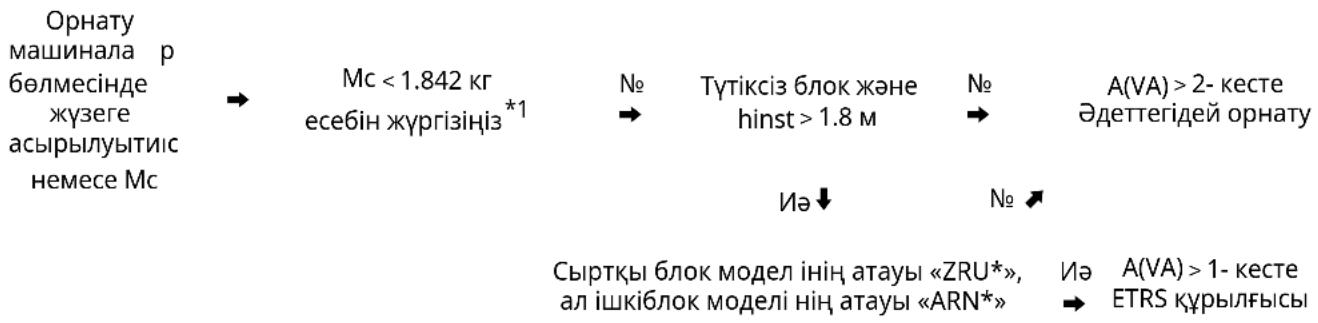

• Құрылымдық диаграмма p. 9
• Суық агенттің максималды мөлшерін есептеу жолы p. 10

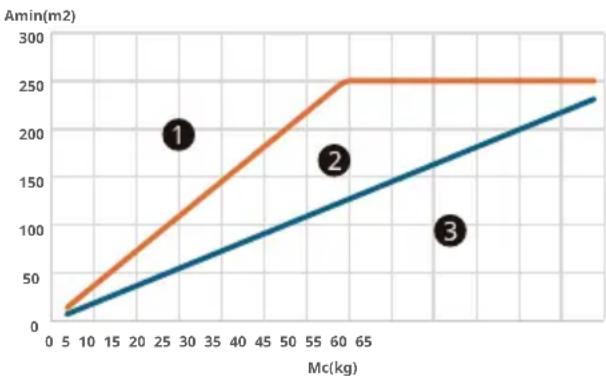

• ETRS құрылғысы p. 10
• Әдеттегідей орнату p. 11
• Табиғи желдету жағдайы ҚАУІПСІЗДІК НҰСҚАУЛАРЫ p. 113

ҚАУІПСІЗДІК НҰСҚАУЛАРЫ ПАЙДАЛАНБАС БҰРЫН БАРЛЫҚ НҰСҚАУЛАРДЫ ОҚЫП ШЫҒЫҢЫЗ Қауіпсіздік нұсқаулары өнімге қауіп тудыра отырып, пайдалану және дұрыс пайдаланбау салдарынан болатын қауіптер мен зақымдардың алдын алуға

Нұсқаулар төменде сипатталғандай «АБАЙЛАҢЫЗ» және «ЕСКЕРТУ» болып бөлінеді. Жанғыш суық агентке қатысты ескертпелер Блоктарда келесі белгілер көрсетілген. ЕСКЕРТУ НҰСҚАУЛАРЫ

• Құрылғыны пайдаланған кезде жарылу, өрт, өлім, тоқ соғу, зақымдау немесе адамды күйдіру қауіпінің алдын алу үшін мыналарды қоса негізгі қауіпсіздік шараларын қолданыңыз: Жалпы өнімге арналған нұсқаулар

• Өндіруші ұсынғаннан басқа мұзды еріту немесе тазалау процесін тездететін құралдарды пайдалануға болмайды.

• Құрылғы тұрақты жұмыс істейтін тұтану көздері жоқ бөлмеде сақталуы тиіс (мысалы: ашық жалын, жұмыс істеп тұрған газ құрылғысы немесе жұмыс істеп тұрған электр қыздырғыш)

• Құрылғыны механикалық зақымданудың алдын алатындай етіп және үздіксіз жұмыс істейтін тұтану көздері жоқ (мысалы: аш ық жалын, жұмыс істеп тұрған газ құрылғысы немесе жұмыс істеп тұрған электр жылытқышы) жақсы желдетілетін бөлмеде сақтау қажет және бөлме мөлшері көрсетілген талаптарға сай болуы керек.

• Тесуге немесе өртеуге болмайды.

• Суық агенттер иіс шығаруы мүмкін екендігін естен шығармаңыз.

• Тиісті желдету саңылауларынан бөгеп тұратын кедергілерді алып тастаңыз.

• Құрылғыға жалғанған тү тіктерде ықтимал тұтану көзі болмауы керек.

• Бекітілмеген құрылғыны жұмыс үшін берілген бөлме ауданына сәйкес келетін көлемдегі аймақта сақтау

• Бекітілмеген құрылғыны жанып тұрған ашық жалын (мысалы, жұмыс істеп тұрған газ құрылғысы) немесе басқа ықтимал тұтану көздері (мысалы, жұмыс істеп тұрған электр қыздырғыш, ыстық беттер) жоқ бөлмеде сақтау керек

• A2L суық аг енттері бар құрылғылар бір немесе бірнеше бөлмеге ауа өткізу жүйесі арқылы қосылып, Amin-нен кіші бөлмеге орнатылған жағдайда, бұл бөлмеде тұрақты жұмыс істейтін ашық жалын (мысалы, жұмыс істеп тұрған газ құрылғысы) немесе басқа ықтимал тұтану көздері (мысалы, жұмыс істеп тұрған электр жылытқышы, ыстық беттер) болмауы тиіс. Егер жалын шығаратын құрылғы тиімді жалын

іргішпен жабдықталған болса, дәл осы бөлмеде орнатылуы мүмкін.

• Бұл блок қауіпсіздік үшін ағып кетуді анықтау жүйесімен жабдықталған. Ағып кетуді анықтау тиімді болуы үшін, орнатылғаннан кейін құрылғы үнемі электр қуатымен қамтамасыз етілуі керек, қызмет көрсету жағдайларын қоспағанда.

• Бұл блок электрмен қуаттандырылатын қауіпсіздік шараларымен жабдықталған. Қауіпсіздік шараларының тиімді жұмыс істеуі үші

орнатылғаннан кейін құрылғы үнемі электр қуатымен қамтамасыз етілуі керек, қызмет көрсету жағдайларын қоспағанда.

• Суық агент сенсорының қызмет ету мерзімі — 10 жыл. Сенсор ағып кетуді анықтап, іске қосылғаннан кейін, оны қайта пайдалануға болмайды және ауыстырылуы керек.

• Клапан адамдардың суық агенттің шығуына ұшырамауын қамтамасыз ететіндей етіп оңай қол жетімді және басқаруға ыңғайлы жерде ор

керек. Ол мүмкіндігінше тұрғын аймақтан тыс жерде немесе желдетілетін қорапта орналасуы тиіс және айқын белгіленуі қажет.

• Суық агентті анықтау жүйесіндегі суық агент сенсорларын тек құрылғы өндірушісі белгілеген сенсорлармен ғана ауыстыруға болады.

• Ағып кетуді анықтау жүйесі бар құрылғылар үшін, қауіпсіздік бекіткіш клапандар бөлме желдетілмейінше қайта іске қосылмауы керек,

ебі бұл кеңістікке қосымша тұтанғыш суық агенттің бөлінуіне әкелуі мүмкін. Ауа өткізгішке арналған нұсқаулар

• Қосылатын ауа өткізгіштерде тек құрылғы өндірушісі мақұлдаған немесе суық агентпен жұмыс істеуге жарамды деп мәлімделген қосалқы құрылғылар орнатылуы керек.

• Өткізгіш жұмысында ықтимал тұтану көзі болуы мүмкін қосалқы құрылғыларды орнатуға болмайды. Мұндай ықтимал тұтану көздеріне 700

асатын ыстық беттер мен электр қосқыш құрылғылары жатады. Бұл белгі құрылғыда жанғыш суық агент бар екенін білдіреді. Суық агент ақса және сыртқы тұтану көзінің әсеріне ұшыраса, өрт шығу қаупі бар. Бұл белгі пайдаланушы нұсқаулығын мұқият оқып шығу керектігін білдіреді. Бұл белгі қызмет көрсететін адамдардың осы жабдықты орнату нұсқаулығына жүгіне

деуі қажет екенін көрсетеді. Бұл белгі ақпараттың пайдаланушы нұсқаулығында немесе орнату нұсқаулығында қолжетімді екенін көрсетеді.4 ҚАУІПСІЗДІК НҰСҚАУЛАРЫ Multi V өніміне арналған нұсқаулар

• Қорғаныс құрылғылары, құбырлар мен фитингтер қоршаған ортаның қолайсыз әсерлерінен, мысалы, рельефтік құбырларда судың жиналу және қатып қалу қаупінен немесе кір мен қоқыстардың жиналуынан мүмкіндігінше қорғалуы керек.

• Гидравликалық соққыны болдырмау үшін электромагниттік клапандар құбырларға дұрыс орнатылуы керек.

• Суық агент жүйесінің төмен қысымды жағында жеткілікті босату қамтамасыз етілмесе, электромагниттік клапандар сұйық суық агентте

теліп қалмауы керек.

• Бөлмедегі суық агенттің қосылатын жерінде жасалған герметикалығы тексерілуі керек. Сынақ әдісінде рұқсат етілген ең жоғары қысымнан кемінде 0,25 есе жоғары қысым кезінде жылына 5 грамм немесе одан жоғары суық агент сезімталдығы болуы керек. Ешқандай ағып кету анықталмауы керек.

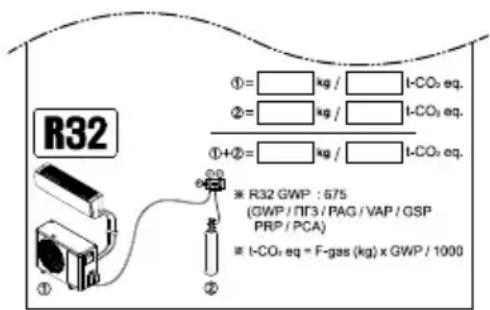

• Сыртқы блокқа жапсырылған төмендегі белгіні тексергеннен кейін, ондағы суық аг ент мөлшерін жазып алыңыз. Hydrokit өніміне арналған нұсқаулар

• Қорғаныс құрылғылары, құбырлар мен фитингтерді қоршаған ортаның қолайсыз әсерлерінен мүмкіндігінше қорғау керек.

• Бөлмеден ауа шығаратын саңылау суық агентті босату нүктесіне тең немесе одан төмен орналасуы

• Еденде орнатылатын блоктар үшін суық агенттің босату нүктесі мүмкіндігінше төмен болуы керек.

• Ауа шығару саңылаулары ішкі ауаның қайта айналуын болдырмау үшін ауа кіретін

ңылаулардан жеткілікті қашықтықта орналасуы

• Өнімді пайдаланған кезде адамдарға келетін қауіпті азайту, өнімнің дұрыс жұмыс істемеуін болдырмау үшін келесі нұсқаулармен бірге негізгі нұсқауларды

Жалпы өнімге арналған нұсқаулар

• Суық агент тізбегімен жұмыс істейтін немесе араласатын кез келген адамның индустрияда аккредиттелген бағалау органы берген, суық агенттерді индустриядағы белгілі бағалау техникалық сипаттамаларына сәйкес қауіпсіз түрде пайдалана алатыны туралы ағымдағы уақытта жарамды сертификаты болуы керек.

• Қызмет көрсету жұмыстарын жабдық өндірушісі ұсынған әдіспен ғана жүргізу керек. Басқа білікті маманның бағалауын талап ететін те

қызмет көрсету мен жөндеу әрекеті жанғыш суық агенттерді пайдалану бойынша білікті адамның қадағалауымен орындалуы қажет.

• Түтіктер желісін орнату минималды талаптарға сай орындалуы қажет.

• Құбырлар қосылымы физикалық зақымнан қорғалуы тиіс.

• Газға қатысты мемлекеттік нормаларды орындауыңыз қажет.

• Механикалық қосылымдар (механикалық қосқыштар немесе конусты қосылымдар) техникалық қызмет көрсету үшін қолжетімді болуы

• Қызмет көрсетуді тек өндіруші ұсынғандай жолмен орындау қажет.

• Құрылғыны механикалық зақым келмейтін әдіспен сақтау қажет.

• Өндіруші пайдаланылған суық агенттің тұтануын тудыратыны белгілі басқа ықтимал тұрақты жұмыс істейтін көздерді көрсетуі керек.

• Суық агенттің салқындату жүйесіндегі бөліктерге ағуына мүмкіндік беру үшін балқытып жапсырылатын, дəнекерленетін немесе механикалық қосылымдар клапандарды ашпай

• Механикалық жалғағыштар сыртта қайта пайдаланылған жағдайда, тығыздауыш бөліктерді жаңарту қажет.

• Ернеуі кең қосылымдар іште пайдаланылған жағдайда, ернеуі кең бөлікті қайтадан жасау қажет.

• Зақымдалуына жол бермеу үшін суық агент түтігі қорғалуы немесе қаптамаға оралуы тиіс.

• Қалыпты жұмыс барысында қозғалуы мүмкін иілгіш суық агент жалғағыштарын (мысалы, ішкі жəне

ы құрылғы арасындағы жалғағыш желілерді) механикалық зақымдардан қорғау керек.

• Жылу алмастырғыштарда жиналған шаң немесе тұз бөлшектерін судың көмегімен мерзімді түрде (жылына бір реттен жиі) тазалау қажет.

• Құрылғы демонтажы, хладагент майын төгу жəне соңғы бөлшектерді алу жергілікті жəне ұлттық стандарттарға сəйкес орындалуы тиіс. Ауа өткізгішке арналған нұсқаулар

• Бір немесе бірнеше бөлмеге ауа арнасы жүйесі арқылы қосылған жағдайда, жеткізу және кері ауа тікелей кеңістікке жіберіледі.

• Аспалы төбелер сияқты ашық аймақтар кері ауа өткізгіш ретінде пайдаланылмауы керек. Multi V өніміне арналған нұсқаулар

• Жабдықты алып жатқан кеңістіктегі құбырлар пайдалану және қызмет көрсету кезінде кездейсоқ зақымданудан қорғалатындай орнатылады.5 ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

• Суық агент құбырларына шамадан тыс діріл немесе тербелісті болдырмау үшін сақтық шараларын қолдану керек.

• Ұзын құбырларды кеңейту және қысқартуды қамтамасыз ету қажет.

• Суық агент жүйелеріндегі құбырлар гидравликалық соққының жүйені зақымдау ықтималдығын азайту үшін жобалануы және орнатылуы керек.

• Болат құбырлар мен құрамдас бөліктер кез келген оқшаулауды қолданар алдында коррозияға қарсы

ынмен коррозиядан қорғалуы керек.

• Құбырдың икемді элементтері механикалық зақымданудан, бұралу арқылы шамадан тыс кернеуден немесе басқа күштерден қорғалуы керек. Жыл сайын оларда механикалық зақымдану бар- жоғын тексеру керек.

• Ішкі жабдықтар мен құбырлар жиһаздың қозғалуы немесе қайта құрастыру жұмыстары сияқты оқиғалардан жабдықтың кездейсоқ жарылуы болмайтындай етіп сенімді түрде орнатылуы және қорғалуы ке

Қызмет көрсетуге арналған қауіпсіздік нұсқаулары Аймақтағы тексерістер

• Жанғыш суық агенттерді қамтитын жүйелермен жұмысты бастамас бұрын, тұтану қаупін азайту үшін қауіпсіздікті тексеру қажет. Салқындату жүйесін жөндеу кезінде жүйемен жұмыс жасамас бұрын келесі сақтық шараларын сақтау қажет. Жұмыс процедурасы

• Жұмысты орындау кезінде жанғыш газдың немесе будың болу қаупін азайту үшін жұмыс бақыланатын процедураға сәйкес жүргізілуі керек. Жалпы жұмыс аймағы

• Барлық қызмет көрсетуші персоналға және осы жерде жұмыс істейтін жұмысшыларға орындалатын жұмыстардың сипаты туралы нұсқау берілуі тиіс. Жабық кеңістікте жұмыс істеуден аулақ болу керек. Суық агенттің бар-жоғын тексеру

• Маман ықтимал жанғыш атмосфера туралы хабардар болуы үшін аймақ жұмыс алдында және жұмыс кезінде тиісті суық агент детекторымен тексерілуі керек.

• Пайдаланылатын ағып кетуді анықтайтын жабдықтың жанғыш суық агенттермен бірге пайдалануға жарамды екеніне көз жеткізіңіз, яғни ұшқын шығармайды, тиісті түрде тығыздалған немесе ұшқын қауіпсіз. Өрт сөндіргіштің бар екеніне көз жеткізу

• Егер салқындату жабдығына немесе онымен байланысты бөлшектерге ыстық күйде жұмыс жүргізу қажет болса, қол астыңда тиісті өрт сөндіргіш құрылғы болуы керек. Зарядтау аймағына жақын жерде құрғақ ұнтақты немесе CO2 өрт сөндіргіш болуы қажет. Тұтану көздерінің болмауы

• Құрамында тұтанғыш суық агент бар кез келген құбыр жұмысын ашуды қамтитын салқындату жүйесіне қатысты жұмыстарды орындайтын ешбір адам өрт немесе жарылыс қаупін тудыратындай кез келген тұтану көздерін пайдаланбауы керек.

• Суық агенттің айналаға таралуы мүмкін болатын орнату, жөндеу, алу және жою кезінде барлық ықтимал тұтану көздері, соның ішінде темекі шегу, жұмыс орнын а жеткілікті қашықтықта орналасуы керек. Жұмысты бастамас бұрын, жану немесе тұтану қаупі жоқ екеніне көз жеткізу үшін жабдықтың айналасын тексеру керек. «Темекі шегуге болмайды» деген белгілер қойылуы керек. Желдетілетін аймақ

• Жүйеге кіру немесе кез келген ыстық жұмысты орындау алдында аймақтың ашық екеніне немесе оның жеткілікті түрде желдетілетініне көз жеткізіңіз. Жұмыс жүргізіліп жатқан кезеңде желдету дәрежесі сақталуы керек. Желдету кез келген суық агентті қауіпсіз түрде таратып, оны атмосфераға шығаруы

Салқындату жабдығын тексеру

• Электрлік құрамдастарды ауыстырған кезде олар мақсатқа және дұрыс техникалық сипаттамаларға сәйкес келуі керек. Өндірушінің техникалық қызмет көрсету жөніндегі ұсыныстары әрдайым орындалуы

• Күмәндансаңыз, көмек алу үшін өндірушінің техникалық бөліміне хабарласыңыз.

• Жанғыш суық агенттерді пайдаланатын қондырғыларға келесі тексерулер қолданылуы

- Суық агенттің іс жүзіндегі көлемі суық агентті қамтитын бөлшектер орнатылатын бөлм

ауданына сәйкес келуі тиіс. - Желдеткіш құрылғылар мен шығыс арналар дұрыс жұмыс істеп, бітелмеген болуы тиіс. - Тікелей емес суытқыш агент тізбегі пайдаланылатын болса, қосымша тізбекте суық агенттің бар-жоғын тексеруіңіз қажет. - Жабдықтағы белгілер анық көрінуі және оқылуы қажет. Көрінбейтін белгілер мен таңбаларды түзету керек. - Суық агент құбыры немесе құрамдастар коррозияға төз дімді материалдардан жасалған немесе тым қатты тотығудан тиісті түрде қорғалған болмаса, суық агентті қамтитын құрамдастарды тоттандыруы мүмкін заттардың әсері тимейтін орынға орнату қажет болады. Электр құрылғыларын тексеру

• Электр құрамдастарын жөндеу және техникалық қызмет көрсету қауіпсіздіктің бастапқы тексерулерін және құрамдастарды тексеру процедураларын қамтуы керек.

• Қауіпсіздікке нұқсан келтіруі мүмкін ақаулық болса, ол қанағаттанарлық түрде жойылмайынша, тізбекке электр қуатын қосуға болмайды.

• Ақаулықты дереу жою мүмкін болмай, бірақ жұмысты жалғастыру қажет болса, тиісті уақытша шешімді қолдану керек.

• Бұл туралы барлық тарап ха бардар болуы үшін жабдық иесіне хабарлау қажет.6 ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

• Бастапқы қауіпсіздік тексерулері мыналарды қамтуы

- Конденсаторлар заряды таусылды: бұл ұшқын шығу мүмкіндігін болдырмау үшін қауіпсіз түрде орындалуы керек. - Жүйені зарядтау, қалпына келтіру немесе тазалау кезінде ешбір электр құрамдастары мен электр сымдары ықпалға ұшырамайды. - Жермен байланыстырудың үздіксіздігі. Тығыздалған құрамдастарды жөндеу

• Тығыздалған құрамдастарды жөндеу кезінде, тығыздағыш қақпақтарды және т.б. алмас бұрын, жұмыс істеп тұрған жабдықтан барлық электр көзін ажырату қажет.

• Қызмет көрсету кезінде жабдықты электрмен жабдықтау аса қажет болған жағдайда, маңызды нүктеде ықтимал қауіпті жағдай туралы ескерту үшін ағып кетуді анықтайтын жабдықтың тұрақты жұмыс істейтін нысаны белгіленуге тиіс.

• Электрлік құрамдастармен жұмыс іс теу кезінде корпустың қорғаныс деңгейіне әсер ететіндей өзгертілмеуін қамтамасыз ету үшін келесіге ерекше назар аудару керек.

• Бұған кабельдердің зақымдануы, қосылымдардың шамадан тыс саны, бастапқы сипаттамаларға сәйкес келмейтін клеммалар, тығыздағыштардың зақымдалуы, тығыздағыштардың дұрыс орнатылмауы және т.б. кіреді.

• Аппараттың қауіпсіз орнатылғанына көз жеткізіңіз.

• Тығыздағыштардың немесе тығыздағыш материалдардың жанғыш атмосфераның ен

жол бермейтіндей жағдайда екеніне көз жеткізіңіз.

• Қосалқы бөлшектер өндірушінің техникалық сипаттамаларына сәйкес болуы керек. Ішкі қауіпсіз құрамдастарды жөндеу

• Пайдаланылатын жабдық үшін рұқсат етілген кернеу мен токтан аспайтынына көз жеткізбестен, тізбекке тұрақты индуктивті немесе сыйымдылық жүктемелерін қолдануға болмайды.

• Ұшқынға төзімді құрамдастар — жанғыш атмосфера ортасында кернеу астында жұмыс істеуге болатын жалғыз түрлер.

• Сынақ аппараты дұрыс рейтингке ие болуы керек.

• Құрамдастарды тек өндіруші көрсеткен бөлшектермен ауыстырыңыз.

• Басқа бөлшектер ағып кету ә серінен атмосферадағы суық агенттің тұтануына әкелуі мүмкін.

• Силиконды тығыздағышты пайдалану ағып кетуді анықтайтын кейбір жабдық түрлерінің тиімділігін төмендетуі мүмкін.

• Ұшқынға төзімді құрамдастарды олармен жұмыс жасамас бұрын оқшаулаудың қажеті жоқ.

• Кабельдер тозуға, коррозияға, шамадан тыс қысымға, дірілге, өткір жиектерге немесе басқа да қоршаған ортаға жағымсыз әсерлерге ұшырамайды.

• Тексеру сонымен қатар компрессорлар немесе желдеткіштер сияқты көздерден туындайтын ескіру немесе тұрақты діріл әсерін ескеруі керек. Жанғыш суық агенттерді анықтау

• Суық агенттің ағатын жерлерін іздеу немесе анықтау үшін ешбір жағдайда ықтимал оталу көздерін пайдалануға болмайды.

• Галоидті детекторды (немесе ашық жалынды пайдаланатын басқа да детекторларды) пайдалануға болмайды.

• Ағып кетуді анықтаудың келесі әдістері барлық суық агент жүйелері үшін қолайлы болып саналады. - Электрондық ағып кетуді анықтағыштар суық агенттің ағуын анықтау үшін пайдаланылуы

мкін, бірақ тұтанғыш суық агенттер жағдайында олардың сезімталдығы жеткіліксіз болуы немесе қайта калибрлеуді қажет етуі мүмкін. (Анықтау құралдарын суық агент жоқ аймақтарда калибрлеуге болады.) - Детектордың ықтимал тұтану көзі емес екеніне және қолданылатын суық агентке сәйкес келетініне көз жеткізіңіз. - Ағып кетуді анықтайтын жабдық суық агенттің LFL пайызына орнатылуы керек және қолданылатын

ентке сәйкес калибрленуі тиіс, әрі тиісті газ пайызы (ең көбі 25%) расталуы қажет. - Сондай-ақ суық агенттердің көбінде ағатын жерлерді анықтау сұйықтықтарын пайдалана аласыз, бірақ құрамында хлор болатын жуғыш құралдарды пайдалануға болмайды, себебі хлор суық агентпен реакцияға түсіп, мыс түтіктерді тоттандыруы мүмкін.

• Ағып кетуді анықтайтын сұйықтықтарға мысалдар - Көпіршік әдісі - Флуоресцентті әдіс агенттері - Ағып жатқаны байқалса, ашық жалындардың барлығын сөндіру қажет. - Егер суық агенттің ағып кетуі анықталып, дәнекерлеу қажет болса, барлық суық агент жүйеден толықтай шығарылуы немесе (бекіткіш клапандар арқылы) ағып кету нүктесінен алыс жүйе бөлігінде оқшаулануы тиіс. Суық агентті шығару арнайы шығару және эвакуациялау процедурасына сәйкес жүргізілуі қажет. Шығару және эвакуациялау

• Жөндеу жұмыстарын жүргізу үшін немесе кез келген басқа мақсатта суық агент тізбегін бұзған кезде, әдеттегі процедуралар қолданылуы керек. Алайда жанғыш суық агенттер үшін ең жақсы тәжірибені сақтау маңызды, себебі жанғыштық ескеріледі. Келесі процедура сақталуы керек: - Суық агентті шығару;7 ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

- Тізбекті инертті газбен тазалау (A2L үшін

- Эвакуациялау (A2L үшін қосымша); - Инертті газбен тазалау (A2L үшін қосымша); - Кесу немесе дәнекерлеу арқылы тізбекті ашыңыз.

• Толтырылған суық агент тиісті қалпына келтіру цилиндрлеріне қайта келтірілуі керек.

• Құрамында A2L суық агенттерінен басқа жанғыш суық агенттері бар құрылғылар үшін құрылғыны жанғыш суық агенттерге қауіпсіз ету мақсатында

егісіз азотпен тазарту керек.

• Бұл процесті бірнеше рет қайталау қажет болуы

• Суық агент жүйелерін тазалау үшін сығылған ауа немесе оттегі пайдаланылмауы керек.

• Құрамында A2L суық агенттерінен басқа жанғыш суық агенттері бар құрылғылар үшін суық агенттерді тазалау жүйедегі вакуумды оттегісіз азот көмегімен жою және жұмыс қысымына жеткенше толтыруды жалғастыру, содан ке йін атмосфераға шығару және соңында қысымды вакуумға дейін төмендету арқылы жүзеге асырылуы керек.

• Бұл процесс жүйеде суық агент қалмайынша қайталануы керек.

• Соңғы оттегісіз азот заряды пайдаланылған кезде, жұмысты орындау мүмкіндігін қамтамасыз ету үшін жүйені атмосфералық қысымға түсіру керек.

• Бұл операция құбырларды дәнекерлеу операциялары үшін өте қажет.

• Вакуум сорабының шығысы ық тимал тұтану көздерінен алыс екеніне және желдету мүмкін екеніне көз жеткізіңіз. Толтыру процедуралары

• Кәдімгі толтыру процедураларына қосымша келесі талаптар сақталуы керек. - Толтыру жабдығын пайдалану кезінде басқа суық агенттердің араласпайтынын тексеріңіз. Ішіндегі суық агентінің көлемі минималды болуы үшін шлангілер немесе желілер мүмкіндігінше қысқа болуы қажет. - Цилиндрлерді нұсқауларға сәйкес тиісті күйде ұстау керек. - Жүйені суық агентпен толтыру алдында суық агент жүйесінің жерге тұйықталғанына көз

- Толтыру аяқталған кезде, жүйені белгілеңіз (әлі

- Суық агент жүйесін шамадан тыс толтыруға

• Жүйені қайта толтыру алдында, оның қысымын тиісті тазалау газының көмегімен сынап алу қажет.

• Толтыру аяқталғаннан кейін, бірақ іске қосудың алдында жүйеде ағатын жерлердің жоқтығын тексеру қажет.

• Жұмыс орнынан кетпей тұрып, ағатын жерлерді

р рет тексеріп алыңыз. Қалпына келтіру

• Жүйеден суық агентті шығарған кезде, техникалық қызмет көрсету үшін болсын, қолданыстан шығару үшін болсын, барлық суық агентті қауіпсіз алып шығаруды қамтамасыз етуге кеңес беріледі.

• Суық агентті цилиндрлерге айдау кезінде суық агентті қалпына келтіру үшін тек тиісті цилиндрлер қолданылғанына көз жеткізіңіз.

• Жүйенің жалпы зарядын ұстап тұру үшін цилиндрлердің қажетті саны бар ек

• Пайдаланылатын барлық цилиндрлер қалпына келтірілген суық агентке арналған және сол суық агентке белгіленген (яғни, суық агентті қалпына келтіруге арналған арнайы цилиндрлер).

• Цилиндрлер қысымды босату клапанымен және тиісті өшіру клапандарымен ақаусыз күйде жабдықталуы керек. Бос қалпына келтіру цилиндрлері қалпына келтіру басталғанға дейін эвакуацияланады және мүмкіндігінше салқындатылады.

• Қалпына ке лтіруге арналған жабдық жарамды күйде болуы, жабдыққа қатысты қолда бар нұсқауларға сәйкес болуы және тез тұтанатын суық агенттерді қалпына келтіруге жарамды болуы тиіс.

• Сонымен қатар, калибрленген таразылар жинағы қолжетімді және жақсы жұмыс күйінде болуы керек.

• Шлангілер герметикалық ажыратқыш муфталармен жабдықталуы және жақсы жағдайда болуы керек.

• Қалпына келтіру аппаратын пайдаланбас бұ

оның жұмыс күйінің қанағаттанарлық екеніне, оған тиісті түрде қызмет көрсетілгеніне және суық агенттің шығуы жағдайында тұтануды болдырмау үшін барлық байланысты электр құрамдастардың тығыздалғанына көз жеткізіңіз. Күмәніңіз болса, өндірушіге жүгініңіз.

• Қалпына келтірілген суық агент қалдықтарды тасымалдау жөніндегі тиісті нұсқаулықты қоса бере отырып, тиісті қалпына келтіру цилиндрінде суық агент жеткізушісіне қайтарылуы ти

• Суық агенттерді қалпына келтіру құрылғыларында, әсіресе баллондарда араластырмаңыз. Егер компрессорлар немесе компрессорлық майлар алынуы тиіс болса, майлағыштың ішінде жанғыш суық агенттің қалмайтынына көз жеткізу үшін оларды қолайлы деңгейге дейін эвакуациялау

• Эвакуация процесі компрессорды жеткізушілерге қайтарар алдында жүргізілуі керек.

• Бұл процесті жеделдету үшін компрессор корпусын тек электрмен қыздыру ке

• Жүйеден майды ағызған кезде, оны қауіпсіз орындау

• Жабдық пайдаланудан шығарылып, суық агенттен толықтай босатылғаны туралы белгіленуі керек.

• Белгіге күні және қолы қойылады.

• Жабдықта жанғыш суық агент бар екенін көрсететін жапсырмалар бар екеніне көз жеткізіңіз. Пайдаланудан шығару

• Бұл процедураны орындамас бұрын, маман жабдықпен және оның барлық бөлшектерімен толық таныс болуы тиіс.8 ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

• Барлық суық агентті қауіпсіз қалпына келтіру үшін жақсы тәжірибе ұсынылады.

• Тапсырманы орындамас бұрын, қалпына келтірілген суық агентті қайта пайдаланар алдында талдау қажет болған жағдайда май мен суық агенттің үлгісін алу керек.

• Тапсырманы бастамас бұрын электр қуатының болуы маңызды. a) Жабдықпен және оның жұмысымен танысу. ә) Жүйені электрмен оқшаулау. б) Процедураны орын дамас бұрын мыналарды тексеріңіз: - Қажет болса, суық агент цилиндрлерін өңдеу үшін механикалық өңдеу жабдығы қолжетімді. - Барлық жеке қорғаныс құралдары бар және дұрыс пайдаланылуда. - Қалпына келтіру процесі барлық уақытта құзыретті тұлғаның бақылауында болады. - Қалпына келтіру жабдығы мен цилиндрлері тиісті стандарттарға сәйкес келеді. в) Мүмкін болса, суық агент жүйесін сорып алыңыз.

м жасау мүмкін болмаса, жүйенің әртүрлі бөліктерінен суық агентті алып тастайтындай коллектор жасаңыз. ғ) Қалпына келтіруді бастамас бұрын баллонның таразыда тұрғанына көз жеткізіңіз. д) Қалпына келтіру аппаратын іске қосып, нұсқауларға сәйкес пайдаланыңыз. е) Цилиндрлерді шамадан тыс толтырмаңыз. (Сұйықтықпен толтыру көлемі 80%-дан аспайды) ё) Цилиндрдің максималды жұмыс қысымын уақытша болса да асырм

ж) Цилиндрлер дұрыс толтырылып, процесс аяқталған кезде, цилиндрлер мен жабдықтың жұмыс орнынан тез алынып тасталғанына және жабдықтағы барлық оқшаулау клапандарының жабылғанына көз жеткізіңіз. з) Қалпына келтірілген суық агентті тазартылып, тексерілгенге дейін басқа салқындату жүйесіне толтыруға болмайды. Жұмысшылардың біліктілігі Нұсқаулықта техникалық қызмет көрсету, қызмет көрсету және жөндеу операциялары үшін жұмыс істейтін персоналдың қажетті біліктілігі туралы нақты ақпарат қамтылуы керек. Қауіпсіздікке әсер ететін кез келген жұмыс процедураларын тек құзыретті тұлғалар ғана орындауы тиіс. Мұндай жұмыс процедураларының мысалдары:

• Суық агент тізбегін ашу.

• Тығыздалған құрамдас бөліктерді ашу.

• Желдетілетін корпустарды ашу.

• Кеңістікте қолданылатын ме

қосылыстары бар қондырғылар үшін нұсқауларда датчиктің орналасуы керек екені көрсетілуі керек.

• Блоктың көру аймағында және блок орнатылған бөлмедегі қабырғада көлденеңінен 2 м қашықтықта орналасқан қашықтан басқару пульті; және - еденнен 100 мм жоғары, мұнда h0 биіктігі еденнен 300 мм аспайды; немесе - еденнен 300 мм жоғары, мұнда h0 биіктігі еденнен 300 мм-ден асады.9 СУЫҚ АГЕНТТІ ТОЛТЫРУ

СУЫҚ АГЕНТТІ ТОЛТЫРУ Минималды еден ауданы Барлық ішкі блоктар Amin-нен үлкен немесе тең A не VA мәндерін қанағаттандыратындай етіп орнатылуы керек Құрылымдық диаграмма *1 (ISO 5149-3:2014, 5-бөлім)

• Mc = Жүйедегі суық агенттің жалпы мөлшері (кг)

• A : Еден ауданы (Ішкі блок орнатылған бөлменің ауданы немесе арна арқылы қосылған ең кіші бөлме ауданы)

• VA : Желдетілетін еден ауданы (Табиғи желдету арқылы қосылған бөлмелердің жалпы ауданы)

• Amin : Минималды еден ауданы (1 немесе 2-кестеден табыңыз)

• ETRS блогы : Жақсартылған герметикалы тоңазыту жүйелері.

• hinst : Орнату биіктігі. Биіктік.

• h0 : Шығару биі ктігі. Анық тамалық биіктік немесе арна жалғанған әр кондиционерленген кеңістіктің ең төменгі саңылауының биіктігі

Табиғи желдету саңылауы

Жеткізу ауа саңылауы A1 A2 A3

асырылуытис немесе Mc

Түтiксiз блок және hinst

Сыртқы блок модел iнiң атауы «ZRU*», ал iшкi блок моделi нiң атауы «ARN*»

N10 СУЫҚ АГЕНТТІ ТОЛТЫРУ Суық агенттің максималды мөлшерін есептеу жолы Құрылғыны орнатқан кезде қосымша толтырылатын суық агенттің мөлшері құбырдың диаметріне, ұзындығына және ішкі блокқа салынуы мүмкін суық агенттің мөлшеріне сәйкес келуі керек.

мөлшері (кг) = Жалпы құбыр ұзындығы (м): Ø 22,20 мм X 0.313 кг/м (R32) + Жалпы құбыр ұзындығы (м): Ø 19.05 мм X 0.235 кг/м (R32) + Жалпы құбыр ұзындығы (м) : Ø 15.88 мм X 0.153 кг/м (R32) + Жалпы құбыр ұзындығы (м): Ø 12.70 мм X 0.103 кг/м (R32) + Жалпы құбыр ұзындығы (м): Ø 9.52 мм X 0.053 кг/м (R32) + Жалпы құбыр ұзындығы (м): Ø 6.35 мм X 0.019 кг/м (R32) + Орнатылған HR блогының саны (2, 3, 4 порт) X 0.45 кг (R32) + Орнатылған HR блогының саны (6, 8 порт) X 0.9 кг (R32) + Ішкі блокқа арналған қосымша суық агент мөлшері

Жер астындағы ең төменгі қабаттың минималды еден ауданы Басқа қабаттардың минималды еден ауданы

Қауіпсіздік шаралары қажет емес

Екі қауіпсіздік шарасы

Қауіпсіздік құрылғысы қажет емес

Бір қауіпсіздік шарасы

Екі қауіпсіздік шарасы

0 5 10 15 20 25 30 35 40 45 50 55 60 65Amin(m2)Mc(kg) *1 Сыртқы блоктың ішінен «IDU қосымша суық агенттер кестесі» деп аталатын қағаз парағын қараңыз. ETRS құрылғысы Ішкі блокты орнату үшін кей аймақтарда немесе желдетілетін еден ауданына байланысты (табиғи желдету пайдаланылған жағдайда) кейбір қауіпсіздік шаралары қажет болуы мүмкін. Жүйенің максималды заряд мөлшері – жүйедегі ішкі блоктар санына көбейтілген 15.964 кг, бірақ 63.856 кг-нан аспауы керек. Қауіпсіздік шараларына LG дабыл жинағы (PLDCAA0S), LG бекіткіш клапаны (PRHPZ0 *0) және табиғи желдету жатады. LG керек-жарақтары (дабыл жинағы, бекіткіш клапан) туралы толық ақпаратты керек-жарақтар нұсқаулығынан қараңыз . График пен кесте бөлме биіктігі 1.8 м негізінде жасалған. Егер ол биiк болса (максимум 2,2 м), кiш iрек минималды еден ауданын қолдануға болады.11 СУЫҚ АГЕНТТІ ТОЛТЫРУ

Әдеттегідей орнату Ішкі блокты орнату үшін кейбір қауіпсіздік құрылғылары қажет болуы мүмкін, бұл аймаққа немесе желдетілетін еден ауданына (табиғи желдету пайдаланылған жағдайда) байланысты. Егер Mc мәні 15.964 кг-нан үлкен болса, табиғи желдету орнатылуы тиіс. График пен кесте ішкі блоктардың ең төменгі орнату биіктігіне негізделген. Егер ол биік болса, үлкенірек минималды еден ауданы қолданылуы мүмкін. h0 үлгі түріне қарай өзгереді.

• Төбеге ілінетін, қабырғаға орнатылатын: 2.2

• Кассеталы, еденге орнатылатын (PT, PF): 1.8

• Гидрокит (қабырғаға орнатылатын): 1.3

• Гидрокит (еденге орнатылатын), басқа едендік үлгілер: 0.6

• Арналы: Әр кондиционерленетін кеңістікке арна жалғанған ең төменгі саңылаудың биіктігі

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Табиғи желдету жағдайы Егер төмендегі шарттарға сәйкес табиғи желдету орнатылса, “A” мәні “VA” мәнімен алмастырылуы мүмкін. ETRS блогы үшін, егер ол қауіпсіздік шарасы ретінде қолданылса, “A” мәнін “VA” мәнімен алмастыруға болмайды.

енгі саңылау үшін: - Бұл саңылау сыртқа шығатын жол емес - Саңылауды жабуға болмайды

Anvmin болуы тиіс - Anvmin мәнін анықтау кезінде еденнен 300 мм жоғары кез келген саңылаулардың ауданы есептелмейді - Anvmin мәнінің кемінде 50%-ы еденнен 200 мм төмен - Төменгі саңылаудың түбі еденнен

100 мм - Саңылаудың биіктігі

• Жоғарғы саңылау үшін: - Бұл саңылау сыртқа шығатын жол емес - Саңылауды жабуға болмайды

Anvmin мәнінің 50%-ы болуы тиіс - Жоғарғы саңылаудың түбі еденнен

1 500 мм жоғары орналасуы керек - Саңылаудың биіктігі

• Минималды саңылау аймағы (Anv) рілген шектен аспауы тиіс LFL – кг/м³ шамасындағы төменгі тұтанғыштық шегі; A– м² шамасындағы бөлме ауданы; M– кг/кмоль шамасындағы суық агенттің молярлық массасы;

Жүйеде суық агентті кг шамасында максималды толтыру, Төмендегі формула бойынша немесе 15.964 кг мәні бойынша есептеледі.

–ауырлық күшінің үдеуі 9,81 м/ с²; –кг/кмоль шамасындағы ауаның орташа молярлық мас сасы. –м ² шамасындағы табиғи желдету үшін минималды саңылау; –жүйеде суық агентті кг шамасында нақты толтыру; ETRS құрылғысы үшiн, Anv min = 0.013 m
