MANUAL I PËRDORUESIT MULTI V ZRUN060GSS0 LG

Is é seo an luchtú iarbhír cuisneáin sa chóras in kg; Ná an t-uasmhéid cuisneáin in cheadaithe sa chóras in kg, Ríomhtar de réir an chothromóid thíos nó 15.964 kg.MANUALI I PËRDORUESIT, INSTALIMIT DHE SHËRBIMIT (PËR R32) KONDICIONER Lexoni këtë manual përdoruesi plotësisht para se të përdorni pajisjen dhe mbajeni në vend të volitshëm për t'iu referuar gjithmonë. SHQIP Agjent ftohës R32 www.lg.com Copyright © 2025 LG Electronics. All Rights ReservedTABELA E PËRMBAJTJES Ky manual mund të përmbajë figura ose materiale të ndryshme nga modeli që keni blerë. Ky manual mund të rishikohet nga prodhuesi.

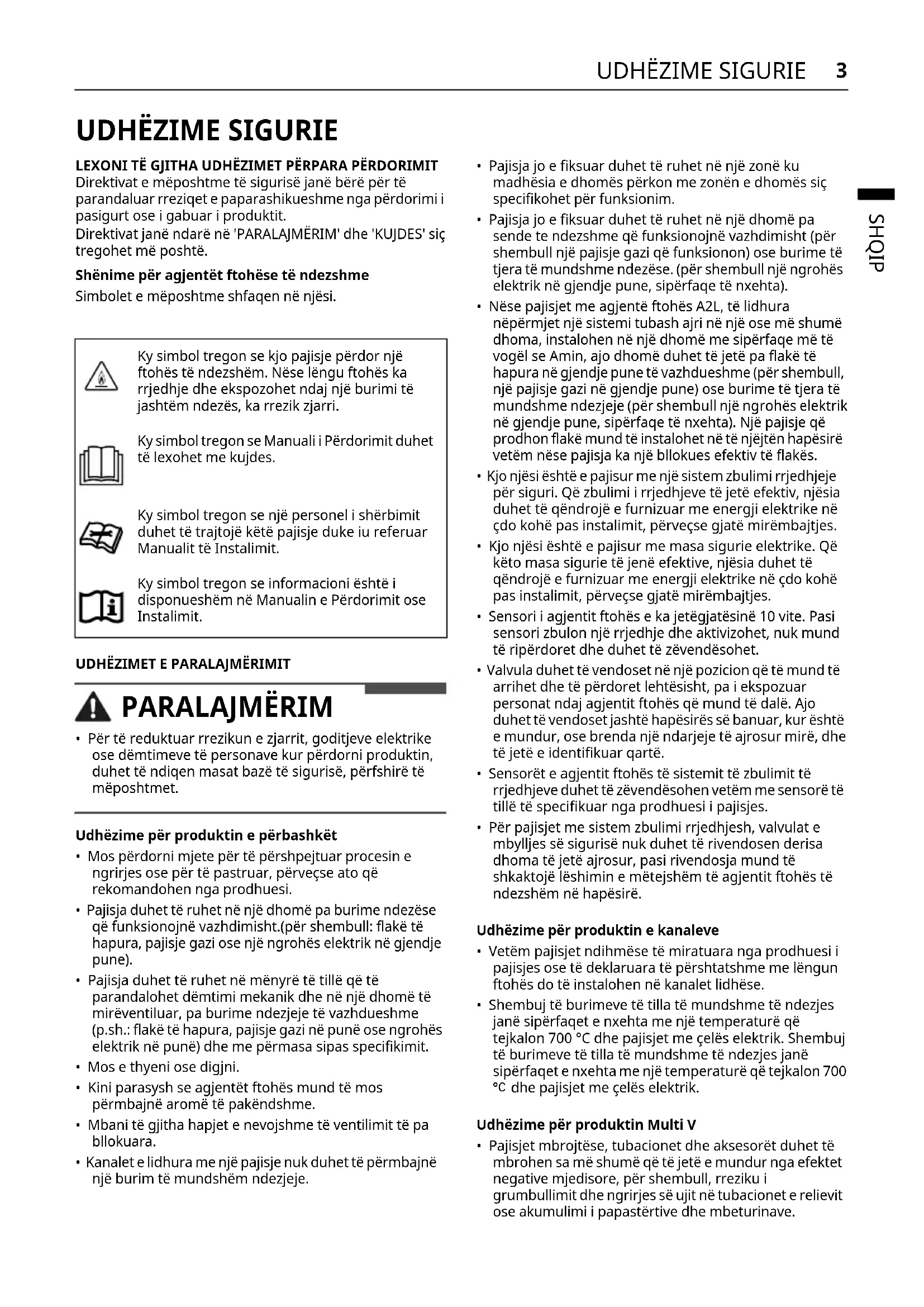

LEXONI TË GJITHA UDHËZIMET PËRPARA PËRDORIMIT ......................... 3 Shënime për agjentët ftohëse të ndezshme ....................................................3

LEXONI TË GJITHA UDHËZIMET PËRPARA PËRDORIMIT Direktivat e mëposhtme të sigurisë janë bërë për të parandaluar rreziqet e paparashikueshme nga përdorimi i pasigurt ose i gabuar i produktit. Direktivat janë ndarë në 'PARALAJMËRIM' dhe 'KUJDES' siç tregohet më poshtë. Shënime për agjentët ftohëse të ndezshme Simbolet e mëposhtme shfaqen në njësi.

• Për të reduktuar rrezikun e zjarrit, goditjeve elektrike ose dëmtimeve të personave kur përdorni produktin, duhet të ndiqen masat bazë të sigurisë, përfshirë të mëposhtmet. Udhëzime për produktin e përbashkët

• Mos përdorni mjete për të përshpejtuar procesin e ngrirjes ose për të pastruar, përveçse ato që rekomandohen nga prodhuesi.

• Pajisja duhet të ruhet në një dhomë pa burime ndezëse që funksionojnë vazhdimisht.(për shembull: flakë të hapura, pajisje gazi ose një ngrohës elektrik në gjendje pune).

• Pajisja duhet të ruhet në mënyrë të tillë që të parandalohet dëmtimi mekanik dhe në një dhomë të mirëventiluar, pa burime ndezjeje të vazhdueshme (p.sh.: flakë të hapura, pajisje gazi në punë ose ngrohës elektrik në punë) dhe me përmasa sipas specifikimit.

• Mos e thyeni ose digjni.

• Kini parasysh se agjentët ftohës mund të mos përmbajnë aromë të pakëndshme.

• Mbani të gjitha hapjet e nevojshme të ventilimit të pa bllokuara.

• Kanalet e lidhura me një pajisje nuk duhet të përmbajnë një burim të mundshëm ndezjeje.

• Pajisja jo e fiksuar duhet të ruhet në një zonë ku madhësia e dhomës përkon me zonën e dhomës siç specifikohet për funksionim.

• Pajisja jo e fiksuar duhet të ruhet në një dhomë pa sende te ndezshme që funksionojnë vazhdimisht (për shembull një pajisje gazi që funksionon) ose burime të tjera të mundshme ndezëse. (për shembull një ngrohës elektrik në gjendje pune, sipërfaqe të nxehta).

• Nëse pajisjet me agjentë ftohës A2L, të lidhura nëpërmjet një sistemi tubash ajri në një ose më shumë dhoma, instalohen në një dhomë me sipërfaqe më të vogël se Amin, ajo dhomë duhet të jetë pa flakë të hapura në gjendje pune të vazhdueshme (për shembull, një pajisje gazi në gjendje pune) ose burime të tjera të mundshme ndezjeje (për shembull një ngrohës elektrik në gjendje pune, sipërfaqe të nxehta). Një pajisje që prodhon flakë mund të instalohet në të njëjtën hapësirë vetëm nëse pajisja ka një bllokues efektiv të flakës.

• Kjo njësi është e pajisur me një sistem zbulimi rrjedhjeje për siguri. Që zbulimi i rrjedhjeve të jetë efektiv, njësia duhet të qëndrojë e furnizuar me energji elektrike në çdo kohë pas instalimit, përveçse gjatë mirëmbajtjes.

• Kjo njësi është e pajisur me masa sigurie elektrike. Që këto masa sigurie të jenë efektive, njësia duhet të qëndrojë e furnizuar me energji elektrike në çdo kohë pas instalimit, përveçse gjatë mirëmbajtjes.

• Sensori i agjentit ftohës e ka jetëgjatësinë 10 vite. Pasi sensori zbulon një rrjedhje dhe aktivizohet, nuk mund të ripërdoret dhe duhet të zëvendësohet.

• Valvula duhet të vendoset në një pozicion që të mund të arrihet dhe të përdoret lehtësisht, pa i ekspozuar personat ndaj agjentit ftohës që mund të dalë. Ajo duhet të vendoset jashtë hapësirës së banuar, kur është e mundur, ose brenda një ndarjeje të ajrosur mirë, dhe të jetë e identifikuar qartë.

• Sensorët e agjentit ftohës të sistemit të zbulimit të rrjedhjeve duhet të zëvendësohen vetëm me sensorë të tillë të specifikuar nga prodhuesi i pajisjes.

• Për pajisjet me sistem zbulimi rrjedhjesh, valvulat e mbylljes së sigurisë nuk duhet të rivendosen derisa dhoma të jetë ajrosur, pasi rivendosja mund të shkaktojë lëshimin e mëtejshëm të agjentit ftohës të ndezshëm në hapësirë. Udhëzime për produktin e kanaleve

• Vetëm pajisjet ndihmëse të miratuara nga prodhuesi i pajisjes ose të deklaruara të përshtatshme me lëngun ftohës do të instalohen në kanalet lidhëse.

• Shembuj të burimeve të tilla të mundshme të ndezjes janë sipërfaqet e nxehta me një temperaturë që tejkalon 700 °C dhe pajisjet me çelës elektrik. Shembuj të burimeve të tilla të mundshme të ndezjes janë sipërfaqet e nxehta me një temperaturë që tejkalon 700

dhe pajisjet me çelës elektrik. Udhëzime për produktin Multi V

• Pajisjet mbrojtëse, tubacionet dhe aksesorët duhet të mbrohen sa më shumë që të jetë e mundur nga efektet negative mjedisore, për shembull, rreziku i grumbullimit dhe ngrirjes së ujit në tubacionet e relievit ose akumulimi i papastërtive dhe mbeturinave. Ky simbol tregon se kjo pajisje përdor një ftohës të ndezshëm. Nëse lëngu ftohës ka rrjedhje dhe ekspozohet ndaj një burimi të jashtëm ndezës, ka rrezik zjarri. Ky simbol tregon se Manuali i Përdorimit duhet të lexohet me kujdes. Ky simbol tregon se një personel i shërbimit duhet të trajtojë këtë pajisje duke iu referuar Manualit të Instalimit. Ky simbol tregon se informacioni është i disponueshëm në Manualin e Përdorimit ose Instalimit.4

• Valvulat solenoid duhet të pozicionohen siç duhet në tubacion për të shmangur goditjet hidraulike.

• Valvulat solenoid nuk duhet të bllokohen në ftohësin e lëngshëm nëse nuk ofrohet ndihma e përshtatshme në anën e presionit të ulët të sistemit të ftohësit.

• Lidhjet e nyjeve të lëngut ftohës në terren në ambiente të mbyllura duhet të testohen nëse janë lidhur fort. Metoda e testimit duhet të ketë një ndjeshmëri prej 5 gram në vit të lëngut ftohës ose më mirë nën një presion prej të paktën 0,25 herë presionin maksimal të lejuar. Nuk duhet të zbulohet asnjë rrjedhje.

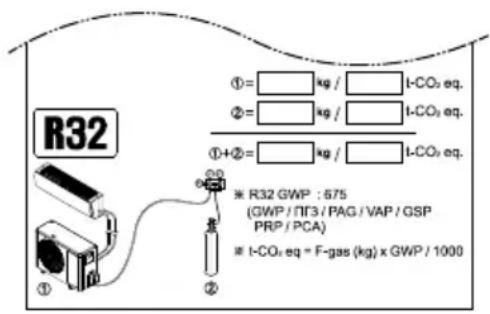

• Pasi të kontrolloni etiketën e vendosur në njësinë e jashtme, mbani shënim sasinë e agjentit ftohës që figuron aty. Udhëzime për produktin Hydrokit

• Pajisjet mbrojtëse, tubacionet dhe pajisjet duhet të mbrohen sa më shumë që të jetë e mundur nga efektet negative mjedisore, për.

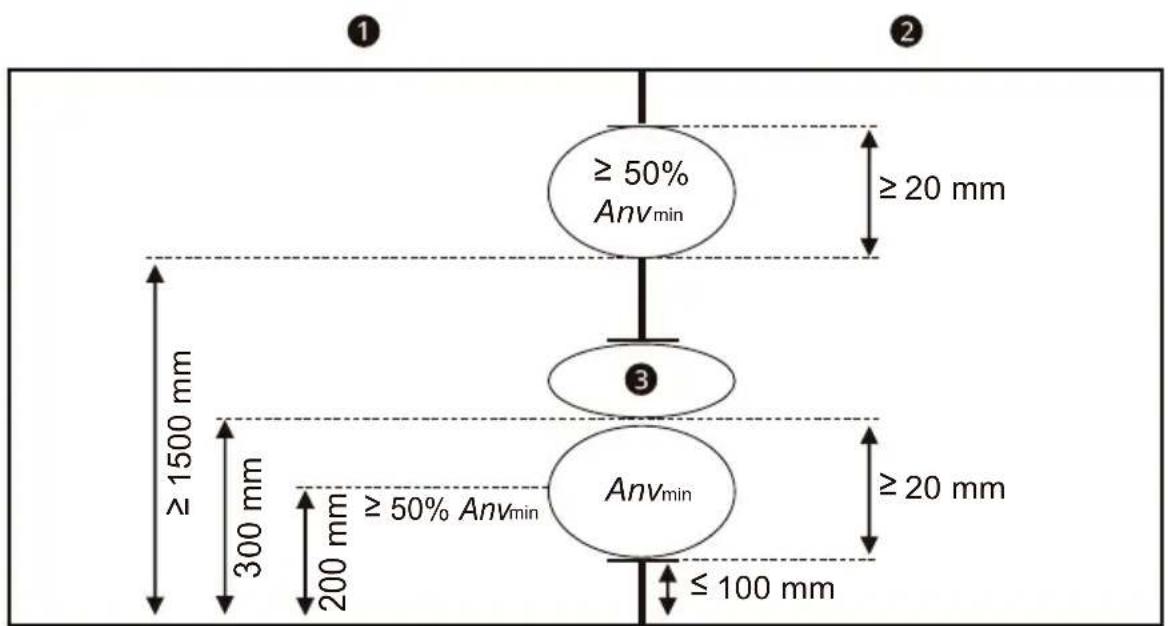

• Hapja e daljes së ajrit nga dhoma duhet të jetë e barabartë ose nën pikën e lëshimit të lëngut ftohës.

• Për njësitë e montuara në dysheme, pika e lëshimit të lëngut ftohës duhet të jetë sa më e ulët të jetë e mundur.

• Hapjet e daljes së ajrit duhet të vendosen në një distancë të mjaftueshme nga hapjet e hyrjes së ajrit për të parandaluar riqarkullimin në hapësirë.

• Për të pakësuar rrezikun e lëndimeve të lehta te njerëzit, defekteve ose dëmtimeve të produktit ose pronës kur e përdorni produktin, ndiqni masat paraprake bazë, përfshirë të mëposhtmet: Udhëzime për produktin e përbashkët

• Çdo person që është i përfshirë në punën me ose në hyrjen e qarkut ftohës duhet të ketë një çertifikatë aktuale të vlefshme nga një autoritet vlerësues i akredituar në industri, i cili autorizon kompetencën e personit për t'u marrë me ftohësit në mënyrë të sigurtë në përputhje me specikimet e vlerësimit të njohura nga industria.

• Procesi i shërbimit duhet të kryhet vetëm sipas rekomandimeve nga prodhuesi. Mirëmbajtja dhe riparimi që kërkon ndihmën e personelit tjetër të kualifikuar kryhet nën mbikëqyrjen e personit kompetent për përdorimin e agjentëve ftohës të ndezshëm.

• Instalimi i tubacioneve duhet të kufizohet në minimum.

• Tubacionet duhet të mbrohen nga dëmtimet fizike.

• Duhet të respektohen rregullat kombëtare për gazin.

• Lidhjet mekanike (pjesët bashkuese mekanike ose bashkuesit e tubave me zgjerim) duhet të jenë të aksesueshme për qëllime mirëmbajtjeje.

• Procesi i shërbimit duhet të kryhet vetëm sipas rekomandimeve nga prodhuesi.

• Pajisja duhet të ruhet në mënyrë që të parandalohen dëmtimet mekanike.

• Prodhuesi duhet të specifikojë burime të tjera të mundshme që funksionojnë vazhdimisht që dihet se shkaktojnë ndezjen e lëngut ftohës të përdorur.

• Një lidhje me ngjitës të fortë, e salduar ose mekanike duhet të bëhet përpara hapjes së valvulave për të lejuar kalimin e agjentit ftohës ndërmjet pjesëve të sistemit ftohës.

• Kur pjesët bashkuese mekanike ripërdoren brenda, pjesët izoluese duhet të zëvendësohen.

• Kur bashkuesit e tubave me zgjerim ripërdoren në brendësi, pjesa e zgjerimit duhet të ndërtohet përsëri.

• Tubat e agjentit ftohtës duhet të mbrohen ose të mbyllen për të shmangur dëmtimet.

• Pjesët bashkuese fleksibël të agjentit ftohës (siç janë linjat lidhëse mes njësisë së brendshme dhe asaj të jashtme) që mund të zhvendosen gjatë përdorimeve normale, duhet të mbrohen kundër dëmtimeve mekanike.

• Pastrojeni rregullisht (më shumë se njëherë në vit) pluhurin ose grimcat e kripës të bllokuara në shkëmbyesin e nxehtësisë duke përdorur ujë.

• Çmontimi i njësisë, trajtimi i vajit të agjentit ftohës dhe i pjesëve duhet të bëhen në përputhje me standardet lokale dhe kombëtare. Udhëzime për produktin e kanaleve

• Kur lidhet përmes një sistemi tubash ajri me një ose më shumë dhoma, ajri i furnizimit dhe i kthimit duhet të drejtohet direkt në hapësirë.

• Zonat e hapura si tavanet e varura nuk duhet të përdoren si kanal për kthimin e ajrit. Udhëzime për produktin Multi V

• Tubacionet e pajisjeve në hapësirën ku janë vendosur duhet të instalohen në mënyrë të tillë që të mbrojnë nga dëmtimet aksidentale kur janë në gjendje pune dhe në shërbim.

• Duhet të merren masa paraprake për të shmangur dridhjet ose pulsimet e tepërta në tubacionet ftohëse.

• Duhet të parashikohet zgjerimi dhe tkurrja e rrugëve të gjata të tubacioneve.

• Tubacionet në sistemet ftohëse duhet të projektohen dhe të instalohen në mënyrë që të minimizojnë shanset e dëmtimit të sistemit nga goditjet hidraulike.

• Tubat dhe komponentët prej çeliku duhet të mbrohen nga korrozioni me një shtresë rezistente ndaj ndryshkut përpara se të aplikoni ndonjë izolim.

• Elementet fleksibël të tubit duhet të mbrohen nga dëmtimet mekanike, stresi i tepërt nga rrotullimi ose5

SHQIP forca të tjera. Ato duhet të kontrollohen çdo vit për dëmtime mekanike.

• Pajisjet për në ambiente të brendshme dhe tubat duhet të montohen dhe të ruhen në mënyrë të sigurt në mënyrë që të mos ndodhë këputja aksidentale e pajisjeve nga ngjarje të tilla si lëvizja e mobileve ose aktivitetet e rikonstruksionit. Udhëzime sigurie për Shërbimin Kontrollet në zonë

• Para fillimit të punës në sistemet që përmbajnë lëngje ftohëse të ndezshëm, kontrollet e sigurisë janë të nevojshme për të siguruar që rreziku i ndezjes është reduktuar. Për riparimin e sistemit të lëngut ftohës, duhet të respektohen masat paraprake të mëposhtme përpara fillimit të punës në sistem. Procedura e punës

• Puna duhet të realizohet sipas një procedure të kontrolluar në mënyrë që të reduktohet rreziku i pranisë së një gazi ose avulli të ndezshëm gjatë kryerjes së punës. Zona e përgjithshme e punës

• I gjithë personeli i mirëmbajtjes dhe të tjerët që punojnë në zonën lokale do të udhëzohen për llojin e punës që po kryhet. Duhet të shmanget puna në ambiente të mbyllura. Kontrolli për praninë e lëngut ftohës

• Zona duhet të kontrollohet me një detektor të përshtatshëm të lëngut ftohës përpara dhe gjatë punës, për t'u siguruar që tekniku është në dijeni të ambienteve potencialisht të ndezshme.

• Sigurohuni që pajisja për zbulimin e rrjedhjeve që përdoret është e përshtatshme për t'u përdorur me lëngje ftohës të ndezshëm, d.m.th. që nuk ndezin, të mbyllura në mënyrën e duhur ose shumë të sigurta. Prania e fikseve të zjarrit

• Nëse do të kryhet ndonjë punë me të nxehtë në pajisjen ftohëse ose në ndonjë pjesë të lidhur, duhet të jenë në dispozicion pajisjet e duhura për fikjen e zjarrit. Mbani afër një fikse zjarri me pluhur të thatë ose CO2 në zonën e karikimit. Nuk ka burime ndezëse

• Asnjë person që kryen punë në lidhje me një sistem ftohës që përfshin ekspozimin e ndonjë tubacioni, nuk duhet të përdorë burime ndezjeje në mënyra të tilla që mund të çojnë në rrezik zjarri ose shpërthimi.

• Të gjitha burimet e mundshme të ndezjes, përfshirë pirjen e duhanit, duhet të mbahen mjaftueshëm larg nga vendi i instalimit, riparimit, heqjes dhe asgjësimit, gjatë të cilit agjenti ftohës i ndezshëm mund të lëshohet në hapësirën përreth. Para fillimit të punës, zona përreth pajisjes duhet të kontrollohet për t'u siguruar që nuk ka rreziqe të ndezshme ose rreziqe ndezjeje. Duhet të vendosen tabela me mbishkrimin “Ndalohet pirja e duhanit”. Zona e ajrosur

• Sigurohuni që zona të jetë e hapur ose të jetë e ajrosur siç duhet përpara se të hyni në sistem ose të kryeni ndonjë punë në të nxehtë. Ajrosja duhet të vazhdojë gjatë periudhës që kryhet puna. Ventilimi duhet të shpërndajë në mënyrë të sigurt çdo lëng ftohës të lëshuar dhe mundësisht ta nxjerrë jashtë në atmosferë. Kontrollet e pajisjes ftohëse

• Kur zëvendësohen komponentët elektrikë, ato duhet të jenë të përshtatshme për qëllimin dhe specifikimet e duhura. Duhet të ndiqen gjatë gjithë kohës udhëzimet e prodhuesit për mirëmbajtjen dhe shërbimin.

• Nëse keni dyshime, telefononi departamentin teknik të prodhuesit për ndihmë.

• Kontrollet e mëposhtme do të zbatohen për instalimet që përdorin ftohës të ndezshëm: - Ngarkesa aktuale e lëngut ftohës është në përputhje me madhësinë e dhomës brenda së cilës janë instaluar pjesët që përmbajnë lëng ftohës. - Makineritë e ventilimit dhe prizat funksionojnë në mënyrën e duhur dhe nuk pengohesh. - Nëse po përdoret një qark ftohës indirekt, qarku dytësor duhet të kontrollohet për praninë e agjentit ftohës. - Shënimet në pajisje vazhdojnë të jenë të dukshme dhe të lexueshme. Shënimet dhe shenjat që janë të palexueshme duhet të korrigjohen. - Tubi ose përbërësit e ftohësit janë instaluar në një vend ku nuk ka gjasa të ekspozohen ndaj ndonjë substance që mund të gërryejë komponentët që përmbajnë lëng ftohës, përveç rasteve kur përbërësit janë të ndërtuar nga materiale që janë në shumë rezistente ndaj korrozionit ose janë të mbrojtura në mënyrë të përshtatshme kundër korrozionit. Kontrollet e pajisjeve elektrike

• Riparimi dhe mirëmbajtja e komponentëve elektrikë duhet të përfshijë kontrollet fillestare të sigurisë dhe procedurat e kontrollit të komponentëve.

• Nëse ka një defekt që mund të rrezikojë sigurinë, atëherë asnjë furnizim elektrik nuk duhet të lidhet në qark derisa të trajtohet në mënyrën e duhur.

• Nëse defekti nuk mund të rregullohet menjëherë, por nevojitet funksionimi, duhet të përdoret një zgjidhje e përshtatshme e përkohshme.

• Kjo duhet t'i raportohet pronarit të pajisjes në mënyrë që të gjitha palët të informohen.

• Kontrollet fillestare të sigurisë përfshijnë: - Kondensatorët shkarkohen: kjo duhet të bëhet në mënyrë të sigurt për të shmangur mundësinë e ndezjes. - Asnjë komponent elektrik i ndezur dhe instalime elektrike nuk ekspozohen gjatë karikimit, riparimit ose pastrimit të sistemit. - Vazhdimësia e lidhjes së tokëzimit. Riparimet e komponentëve të izoluar

• Gjatë riparimeve të komponentëve të izoluar, të gjitha furnizimet elektrike duhet të shkëputen nga pajisja në6

të cilën punohet përpara heqjes së kapakut të izolimit, etj.

• Nëse është jashtëzakonisht e nevojshme që pajisjet të kenë furnizim me energji elektrike gjatë shërbimit, atëherë një formë e përhershme e funksionimit të zbulimit të rrjedhjeve duhet të vendoset në pikën më kritike për të paralajmëruar një situatë potencialisht të rrezikshme.

• Vëmendje e veçantë duhet t'i kushtohet sa më poshtë për të siguruar që duke punuar në komponentët elektrikë, kutia nuk ndryshohet në mënyrë që të preket niveli i mbrojtjes.

• Kjo përfshin dëmtimin e kabllove, numrin e tepërt të lidhjeve, terminalet nuk janë bërë sipas specifikimeve të duhura, dëmtimin e vulave, montimin e gabuar të bashkueseve, etj.

• Sigurohuni që aparati të jetë montuar siç duhet.

• Sigurohuni që vulat ose materialet izoluese të mos jenë konsumuar deri në atë pikë sa të mos i shërbejnë më qëllimit për të parandaluar hyrjen e gazeve të ndezshëm.

• Pjesët e zëvendësimit duhet të jenë në përputhje me specifikimet e prodhuesit. Riparimi me komponentë shumë të sigurt

• Mos aplikoni asnjë ngarkesë të përhershme induktive ose kapaciteti në qark pa u siguruar që kjo nuk e kalon tensionin dhe rrymën e pranueshme të lejuar për pajisjet në përdorim.

• Komponentët shumë të sigurt janë të vetmet lloje që mund të përdoren gjatë punës në prani të një gazi të ndezshëm.

• Aparati i testimit duhet të jetë në gjendje të përshtatshme.

• Zëvendësoni komponentët vetëm me pjesë të specifikuara nga prodhuesi.

• Pjesët e tjera mund të rezultojnë në ndezjen e lëngut ftohës në atmosferë nga një rrjedhje. SHËNIM

• Përdorimi i ngjitësit silikon mund të pengojë efektivitetin e disa llojeve të pajisjeve për zbulimin e rrjedhjeve.

• Komponentët shumë të sigurt nuk duhet të izolohen përpara se t’i vini në funksion. Kablloja

• Kabllot nuk duhet t'i nënshtrohet konsumimit, korrozionit, presionit të tepërt, dridhjeve, skajeve të mprehta ose ndonjë efekti tjetër negativ mjedisor.

• Kontrolli duhet të marrë po ashtu parasysh efektet e konsumit ose dridhjeve të vazhdueshme nga burime të tilla si kompresorët ose ventilatorët. Zbulimi i lëngjeve ftohëse të ndezshme

• Në asnjë mënyrë nuk duhet të përdoren burime të mundshme të ndezshme në kërkimin ose zbulimin e rrjedhjeve të ftohësit.

• Një pajisje halide (ose ndonjë detektor tjetër që përdor një flakë ndezjeje) nuk duhet të përdoret.

• Metodat e mëposhtme të zbulimit të rrjedhjeve janë konsideruar të pranueshme për sistemet që përmbajnë agjent ftohës të ndezshëm. - Detektorët elektronikë të rrjedhjeve mund të përdoren për të zbuluar rrjedhjet e agjenteve ftohës por, në rastin e agjentëve ftohës të ndezshëm, ndjeshmëria mund të mos jetë e mjaftueshme ose mund të ketë nevojë për rikalibrim. (Pajisja e zbulimit duhet të kalibrohet në një zonë pa agjent ftohës.) - Sigurohuni që detektori të mos jetë burim i mundshëm ndezjeje dhe të jetë i përshtatshëm për lëngun ftohës të përdorur. - Pajisja e zbulimit të rrjedhjeve vendoset në një përqindje të LFL të lëngut ftohës dhe gradohet sipas lëngut ftohës të përdorur dhe pastaj konfirmohet përqindja e duhur e gazit (maksimumi 25%). - Lëngjet për zbulimin e rrjedhjeve gjithashtu janë të përshtatshme për t'u përdorur me shumicën e lëngjeve ftohëse, por përdorimi i detergjenteve që përmbajnë klor duhet të shmanget pasi klori mund të reagojë me lëngun ftohës dhe të gërryejë tubacionet prej bakri. SHËNIM

• Shembujt e lëngjeve për zbulimin e rrjedhjeve janë - Mënyra e flluskës - Agjentët e mënyrës fluoreshente - Nëse dyshohet se ka rrjedhje, të gjitha flakët e ndezshme duhet të largohen/fiken. - Nëse zbulohet një rrjedhje e agjentit ftohës që kërkon saldim, i gjithë agjenti ftohës duhet të hiqet nga sistemi ose të izolohet (me anë të valvulave izoluese) në një pjesë të sistemit larg nga rrjedhja. Heqja e agjentit ftohës duhet të bëhet sipas procedurës së heqjes dhe evakuimit. Largimi dhe evakuimi

• Kur ndërhyni në qarkun e lëngut ftohës për të bërë riparime - ose për ndonjë qëllim tjetër - duhet të përdorni procedura të zakonshme. Megjithatë, për lëngjet ftohëse të ndezshme është e rëndësishme që të ndiqet praktika më e mirë pasi ndezshmëria të merret parasysh. Duhet të respektohet procedura e mëposhtme: - Largoni lëngun ftohës; - Pastroni qarkun me gaz inert (opsionale për A2L); - Evakuohuni (osionale për A2L); - Pastroni me gaz inert (opsionale për A2L); - Hapni qarkun duke e prerë ose ngjitur.

• Ngarkesa e lëngut ftohës duhet të largohet nga cilindrat e duhur të riparimit.

• Për pajisjet që përmbajnë lëng ftohës të ndezshëm të ndryshëm nga lëngjet ftohës A2L, sistemi duhet të pastrohet me azot pa oksigjen për ta bërë pajisjen të sigurt për lëngun ftohës të ndezshëm.

• Ky proces mund të përsëritet disa herë.

• Ajri i kompresuar ose oksigjeni nuk duhet të përdoret për pastrimin e sistemeve me lëng ftohës.7

• Për pajisjet që përmbajnë lëng ftohës të ndezshëm, të ndryshëm nga lëngjet ftohëse A2L, pastrimi i lëngut ftohës duhet të arrihet duke thyer vakuumin në sistem me azot pa oksigjen dhe duke vazhduar mbushjen derisa të arrihet presioni i punës, më pas duke u ajrosur në atmosferë dhe në fund duke u tërhequr në një vakum.

• Ky proces duhet të përsëritet derisa të mos ketë lëng ftohës brenda sistemit.

• Kur të përdoret mbushja përfundimtare me azot pa oksi gjen, sistemi duhet të ajroset në presionin atmosferik për të siguruar vënien në punë.

• Ky operacion është absolutisht kryesor nëse duhen

ealizuar operacionet e ngjitjes në tubacion.

• Sigurohuni që priza për pompë n me vakum të mos jetë afër ndonjë burimi të mundshëm ndezës dhe të ketë ajrim të disponueshëm. Procedurat e karikimit

• Përveç procedurave të zakonshme të karikimit, duhet të ndiqen kërkesat e mëposhtme. - Sigurohuni që të mos ndodhë ndotja e lëngjeve të

dryshëm ftohës kur përdorni pajisje mbushëse. Tubat ose linjat duhet të jenë sa më të shkurtra që të mundësohet minimizimi i sasisë së lëngjeve ftohëse që kanë brenda. - Cilindrat duhet të mbahen në një pozicion të për shtatshëm sipas udhëzimeve. - Sigurohuni që sistemi me lëng ftohës të jetë i tokë zuar përpara se të karikoni sistemin me lëngje ftohëse. - Etiketoni sistemin kur karikimi të ketë përfunduar

ëse nuk e keni bërë). - Duhet të keni shumë kujdes që të mos mbushet shum ë sistemi me lëng ftohës.

• Përpara rimbushjes së sistemit, ai duhet të testohet me presion me gazin e duhur të pastrimit.

• Sistemi duhet të testohet pë r rrjedhje pas përfundimit të karikimit, por përpara vënies në punë.

• Një testim vijues i rrjedhjeve realizohet përpara largimit

• Kur largoni lëngun ftohës nga sistemi, qoftë për shërbim apo çmontim, rekomandohet praktika e mirë që të gjithë lëngjet ftohëse të hiqen në mënyrë të sigurt.

• Kur kaloni lëngun ftohës në cilindra, sigurohuni që të përdor en vetëm cilindra të përshtatshëm të riparimit të lëngut ftohës.

• Sigurohuni që të keni në dispozicion një numër të saktë të cilin drave për mbajtjen e ngarkesës totale të sistemit.

• Të gjithë cilindrat që do të për doren janë përcaktuar për riparimin e lëngut ftohës dhe etiketuar për atë (d.m.th. cilindra të veçantë për riparimin e lëngut ftohës).

• Cilindrat duhet të jenë të pajisuara me valvul për lehtësimin e presionit dhe valvula izoluese të lidhura me të në gjendje të mirë pune. Cilindrat e zbrazët të riparimit hiqen dhe, nëse është e mundur, ftohen përpara se të ndodhë riparimi.

• Pajisja e riparimit duhet të jetë në gjendje të mirë pune me një sërë udhëzimesh në lidhje me pajisjet në fjalë dhe duhet të jenë të përshtatshme për riparimin e lëngjeve ftohëse të ndezshme.

• Për më tepër, një grup peshoresh të graduara duhet të

në në dispozicion dhe në gjendje të mirë pune.

• Tubat duhet të jenë të pajisuara me rakorde me bashki m pa rrjedhje dhe në gjendje të mirë.

• Përpara se të përdorni makinerinë e riparimit,

ontrolloni nëse është në gjendje të mirë pune, nëse është mirëmbajtur siç duhet dhe nëse çdo komponent elektrik i lidhur është i mbyllur për të parandaluar ndezjen në rast të çlirimit të lëngut ftohës. Nëse nuk jeni të sigurt, konsultohuni me prodhuesin.

• Lëngu ftohës i riparuar do t'i kthehet furnitorit të lëngut ftohës n ë cilindrin e duhur të riparimit dhe do të rregullohet Deklarata e Transferimit të Mbetjeve.

• Mos i përzieni lëngjet ftohëse në njësitë e riparimit dhe sidomos në cilindra. Nëse kompresorët ose vajrat e kompresorit duhet të largohen, sigurohuni që ato të hiqen në një nivel të pranueshëm për të siguruar që lëngu ftohës i ndezshëm nuk mbetet brenda lubrifikantit.

• Procesi i largimit duhet të realizohet përpara kthimit të kom presorit te furnitorët.

• Për të përshpejtuar këtë proces përdoret vetëm

• Kur vaji kullon nga një sistem, ai duhet të realizohet në

ënyrë të sigurt. Etiketimi

• Pajisja duhet të etiketohet duke deklaruar se është çmontuar dhe zbrazur nga lëngu ftohës.

• Etiketa duhet të ketë datën dhe nënshkrimin.

• Sigurohuni që të ketë etiketa në pajisje që tregojnë se paji sja përmban lëng ftohës të ndezshëm. Çmontimi

• Përpara se të kryeni këtë procedurë, është kryesore që tekniku të njihet plotësisht me pajisjen dhe të gjitha detajet e saj.

• Rekomandohet praktikë e mirë që të gjithë lëngjet ftoh ëse të rikuperohen në mënyrë të sigurt.

• Përpara kryerjes së detyrës, do të merret një kampion

aji dhe lëngu ftohës në rast se kërkohet analiza përpara ripërdorimit të lëngut ftohës të rikuperuar.

• Është kryesore që energjia elektrike të jetë në

ispozicion përpara fillimit të detyrës. a) Njihuni me pajisjen dhe funksionimin e saj. b) Izoloni sistemin në mënyrë elektrike. c) Përpara se të provoni procedu rën sigurohuni që: - Pajisjet mekanike të trajtimit janë në dispozicion, nëse kërkohet, për trajtimin e cilindrave të lëngut ftohës. - Të gjitha pajisjet mbrojtëse personale janë në dispozi cion dhe përdoren siç duhet. - Procesi i riparimit mbikëqyret në çdo kohë nga një person kom petent. - Pajisjet dhe cilindrat e riparimit janë në përputhje me sta ndardet e duhura. d) Pomponi sistemin e lëngut ftohës, nëse është e

e) Nëse nuk është i mundur një vakum, bëni një tub shkarkimi në mënyrë që lëngjet ftohëse të mund të hiqen nga pjesë të ndryshme të sistemit. f) Sigurohuni që cilindri të jetë vendosur në peshore

rpara se të bëhet riparimi. g) Ndizni makinën e riparimit dhe veproni në përputhje

udhëzimet. h) Mos i tejmbushni cilindrat. (J o më shumë se 80% e ngarkesës së lëngshme të vëllimit)

i) Mos e tejkaloni presionin maksimal të punës së

lindrit, qoftë edhe përkohësisht. j) Kur cilindrat janë mbushur siç duhet dhe procesi ka

rfunduar, sigurohuni që cilindrat dhe pajisja të hiqen menjëherë nga vendi dhe të gjitha valvulat izoluese në pajisje të jenë mbyllur. k) Lëngu ftohës i riparuar nuk do të ngarkohet në një

stem tjetër ftohës përveç nëse është pastruar dhe kontrolluar. Kualifikimi i punëtorëve Manuali duhet të përmbajë informacion specifik në lidhje me kualifikimin e nevojshëm të personelit të punës për operacionet e mirëmbajtjes, shërbimit dhe riparimit. Çdo procedurë pune që prek mjetet e sigurisë do të kryhet vetëm nga persona kompetentë. Shembuj për këto procedura pune janë. Shembuj për këto procedura pune janë:

• Ndërhyrja në qarkun e agjentit ftohës.

• Hapja e komponentëve të izoluar.

• Hapja e rrethimeve/ndarjeve të ajrosura.

• Për instalimet me nyje mekanike të aplikuara në terren

ë ekspozuara në hapësirën ku janë vendosur, udhëzimet duhet të tregojnë se duhet të vendoset një sensor.

• I vendosur në distancë horizontale jo më shumë se 2 metra nga nj ësia, brenda fushës së shikimit të saj dhe në një mur brenda dhomës ku është instaluar njësia; dhe - 100 mm mbi dysheme ku h0 nuk është më shumë se

0 mm nga dyshemeja; ose - 300 mm mbi dysheme ku h0 është më e madhe se

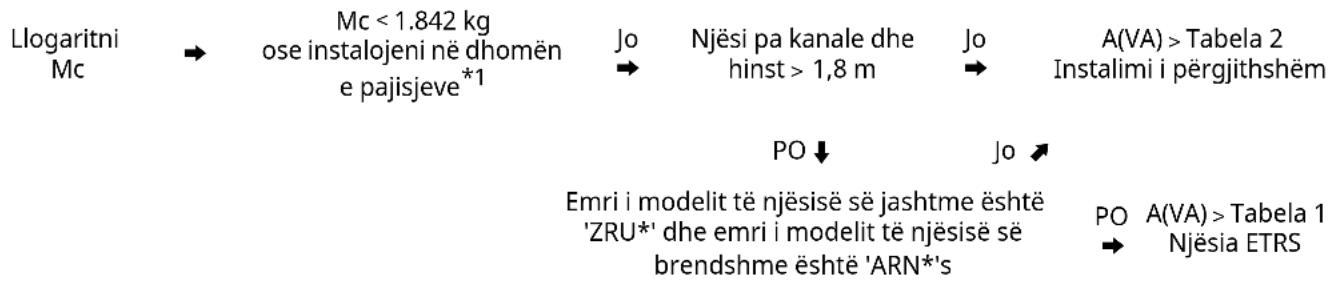

Sipërfaqja minimale e dyshemesë Të gjitha njësitë e brendshme duhet të instalohen në mënyrë që A ose VA të jetë më e madhe ose e barabartë me Amin. Grafiku i rrjedhës *1 (ISO 5149-3:2014, klauzola 5 )

• Mc = Sasia totale e lëngut ftohës në sistem (kg)

• A: Sipërfaqja e katit (Dhoma ku është instaluar njësia e br endshme ose zona më e vogël e dhomës e lidhur nëpërmjet sistemit të kanaleve)

• VA: Sipërfaqja e katit të ventiluar (shuma e sipërfaqj es së dhomave të lidhura përmes ventilimit natyral)

• Amin: Sipërfaqja minimale e katit (Gjej në tabelën 1 ose 2)

• Njësia ETRS: Sisteme ftohëse me hermeticitet të përmirësuar.

• hinst: Lartësia e instalimit. Lartësia.

• h0: lartësia e lëshimit. Lartësia referuese ose lartësia e hapjes më të ulët të lidhjes së kanalit me secilën hapësirë të kondicionuar

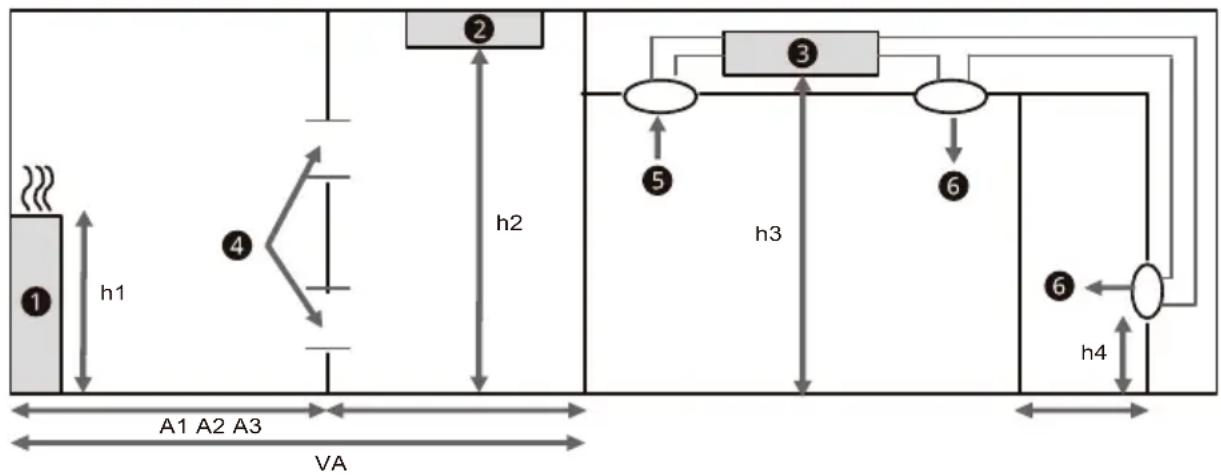

Njësia e brendshme 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (nëse plotësohet kushti i ventilimit natyror)

Njësia e brendshme 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (nëse plotësohet kushti i ventilimit natyror)

ose instalojeni në dhomën e pajisjeve

Njësi pa kanale dhe hinst

Tabela 2 Instalimi i përgjithshëm

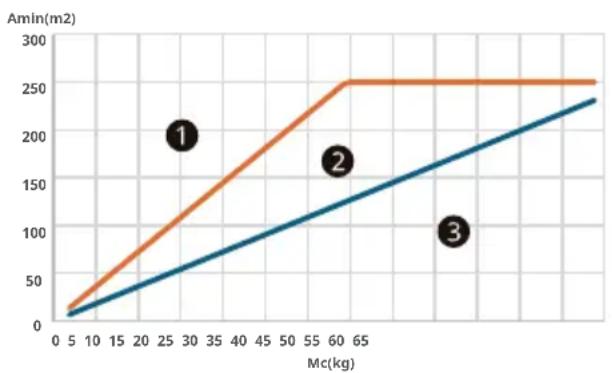

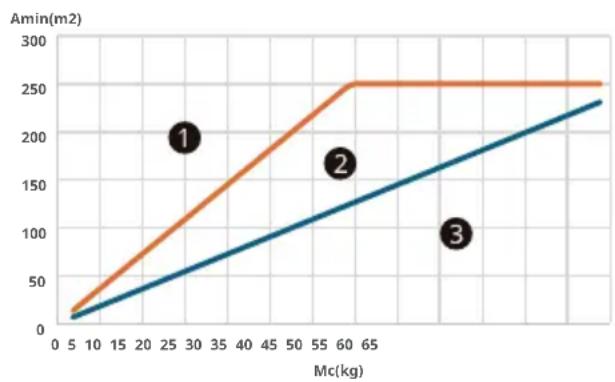

Tabela 1 Njësia ETRS

Emri i modelit të njësisë së jashtme është 'ZRU*' dhe emri i modelit të njësisë së brendshme është 'ARN*'s

Si të llogaritni sasinë maksimale e agjentit ftohës Gjatë instalimit të pajisjes, sasia e lëngut ftohës shtesë të ngarkuar duhet të merret parasysh diametri i tubit, gjatësia dhe sasia e lëngut ftohës që mund të ngarkohet në njësinë e brendshme. Sasia e lëngut ftohës shtesë (kg) = Gjatësia totale e tubit (m): Ø 22,20 mm X 0,313 kg/m (R32) + Gjatësia totale e tubit (m): Ø 19,05 mm X 0,235 kg/m (R32) + Gjatësia totale e tubit (m): Ø 15,88 mm X 0,153 kg/m (R32) + Gjatësia totale e tubit (m): Ø 12,70 mm X 0,103 kg/m (R32) + Gjatësia totale e tubit (m): Ø 9,52 mm X 0,053 kg/m (R32) + Gjatësia totale e tubit (m): Ø 6,35 mm X 0,019 kg/m (R32) + Numri i njësisë HR të instaluar (2,3,4 porta) X 0,45 kg (R32) + Numri i njësisë HR të instaluar (6, 8 porta) X 0,9 kg (R32) + Sasia e lëngut ftohës shtesë për njësinë e brendshme

Sipërfaqja minimale e katit për katin më të ulët nëntokësor Sipërfaqja minimale e katit për katet e tjera

Nuk mund të instalohet

0 5 10 15 20 25 30 35 40 45 50 55 60 65Amin(m2)Mc(kg) *1 Ju lutemi referojuni letrës të emërtuar si tabela e Lëngut ftohës shtesë të IDU. Ofrohet në njësinë e jashtme. Njësia ETRS Për të instaluar njësinë e brendshme, mund të nevojiten disa masa sigurie, në varësi të sipërfaqes ose sipërfaqes së ventiluar të katit (kur përdoret ventilim natyral). Ngarkesa maksimale e sistemit është 15,964 kg × numri i njësive të brendshme në sistem, dhe nuk duhet të kalojë 63,856 kg. Masat e sigurisë janë: kit alarmi LG (PLDCAA0S), valvula mbyllëse LG (PRHPZ0*0) dhe ventilimi natyral. Për hollësi të mëtejshme mbi aksesorët LG (kiti i alarmit, valvula mbyllëse), shihni manualin e aksesorëve. Grafiku dhe tabela bazohen në lartësinë e dhomës 1.8 m. Nëse është më e lartë (maksimumi 2.2 m), mund të aplikohet një sipërfaqe minimale dyshemeje më e vogël.11

VENDOSJA E LËNGUT FTOHËS

SHQIP Instalimi i përgjithshëm Për të instaluar njësinë e brendshme, mund të nevojitet ndonjë pajisje sigurie, në varësi të sipërfaqes ose sipërfaqes së ventiluar të katit (kur përdoret ventilim natyral). Nëse Mc është më i madh se 15,964 kg, duhet të instalohet ventilim natyral. Grafiku dhe tabela bazohen në lartësinë minimale të instalimit të njësive të brendshme. Nëse lartësia është më e madhe, mund të aplikohet një sipërfaqe minimale kati më e madhe. h0 ndryshon sipas llojit të modelit.

• I varur në tavan, i montuar në mur: 2,2

• Kasetë, i vendosur në dysheme (PT, PF): 1,8

• Hydrokit (i montuar në mur): 1,3

• Hydrokit (i vendosur në dysheme), i vendosur në dysheme (të tjera): 0,6

• Kanali: Lartësia e hapjes më të ulët të lidhjes së kanalit me secilën hapësirë të kondicion uar

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Gjendja e Ventilimit Natyror Nëse ventilimi natyral instalohet duke përmbushur kushtet e mëposhtme, “A” mund të zëvendësohet me “VA”. Për njësinë ETRS, nëse përdoret si masë sigurie, “A” nuk mund të zëvendësohet me “VA”.

• Për hapjen e poshtme: - Nuk është hapje nga jashtë - Hapja nuk mbylle t dot - Hapja duhet të jetë

Anvmin - Sipërfaqja e çdo hapjeje mbi 300 mm nga dyshemeja nuk llogaritet kur përcaktohet Anvmin - Të paktën 50% e Anvmin është më pak se 200 mm mbi dysheme - Pjesa e poshtme e hapjes së poshtme është

100 mm nga dyshemeja - Lartësia e hapjes është

• Për hapjen e sipërme: - Nuk është hapje nga jashtë - Hapja nuk mbyllet dot - Hapja duhet të jetë

50% e Anvmin - Pjesa e poshtme e hapjes së sipërme duhet të jetë

1 500 mm nga dyshemeja - Lartësia e hapjes është

Dhoma 1 Dhoma 2 Nuk llogaritet• Sipërfaqja minimale e hapjes (Anv)Nuk duhen tejkaluar vlerat e mëposhtmeLFL është kufiri më i ulët i ndezshmërisë në kg/m³;A është sipërfaqja e dhomës në m²;M është masa molare e lëngut ftohës në kg/kmol;

është përshpejtimi i gravitetit prej 9,81 m/s²; është masa mesatare molare e ajrit në kg/kmol. është hapja minimale për ajrim natyral në m². Për njësinë ETRS, Anv min = 0.013 m

është ngarkesa aktuale e lëngut të ftohësit në sistem në kg; është ngarkesa maksimale e lejuar e agjentit ftohës në sistem në kg, Llogaritur sipas ekuacionit të mëposhtëm ose 15,964 kg.PRIRUČNIK ZA VLASNIKE, INSTALIRANJE I SERVISIRANJE (ZA R32)
