КІРАЎНІЦТВА КАРЫСТАЛЬНІКА MULTI V ZRUN060GSS0 LG

maxРУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ, ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ (ДЛЯ R32) КОНДИЦИОНЕР Перад тым, як карыстацца прыладай, уважліва прачытайце гэту інструкцыю карыстальніка і захавайце яе на выпадак неабходнасці.

Tizimdagi sovutish vositasining haqiqatda quyilgan miqdori kg da; Tizimdagi quyish mumkin bo‘lgan sovutish vositasining miqdori kg da; Quyidagi tenglama bo‘yicha yoki 15.964 kg ga muvofiq hisoblangan.КІРАЎНІЦТВА ДЛЯ ЎЛАДАЛЬНІКА, ПА ЎСТАЛЯВАННІ І АБСЛУГОЎВАННІ (ДЛЯ R32) КАНДЫЦЫЯНЕР Перад тым, як карыстацца прыладай, уважліва прачытайце гэту інструкцыю карыстальніка і захавайце яе на выпадак неабходнасці.

• Холадагент R32 www.lg.com Copyright © 2025 LG Electronics. All Rights ReservedЗМЕСТ Гэтая інструкцыя па эксплуатацыі можа ўтрымліваць малюнкі або тэкст, якія не адносяцца да набытай вамі мадэлі. Вытворца пакідае за сабой права ўносіць змены ў гэту інструкцыю. МЕРЫ БЯСПЕКІ ПЕРАД ВЫКАРЫСТАННЕМ АЗНАЁМЦЕСЯ З УСІМІ ІНСТРУКЦЫЯМІ p. 3
• Заўвагі адносна вогненебяспечнага холадагенту p. 3
• ІНСТРУКЦЫІ КАТЭГОРЫІ «ПАПЯРЭДЖАННЕ» p. 3
• Інструкцыі для асноўнага вырабу p. 3
• Інструкцыі для паветраводаў p. 3
• Інструкцыі для вырабу Multi V p. 4
• Інструкцыі для гідрамодуля p. 4
• ІНСТРУКЦЫІ КАТЭГОРЫІ «АСЦЯРОЖНА» p. 4
• Інструкцыі для асноўнага вырабу p. 4
• Інструкцыі для паветраводаў p. 5
• Інструкцыі для вырабу Multi V p. 5
• Інструкцыі па тэхніцы бяспекі пры абслугоўванні p. 5
• ЗАПРАЎКА ХОЛАДАГЕНТАМ Мінімальная агульная плошча p. 9

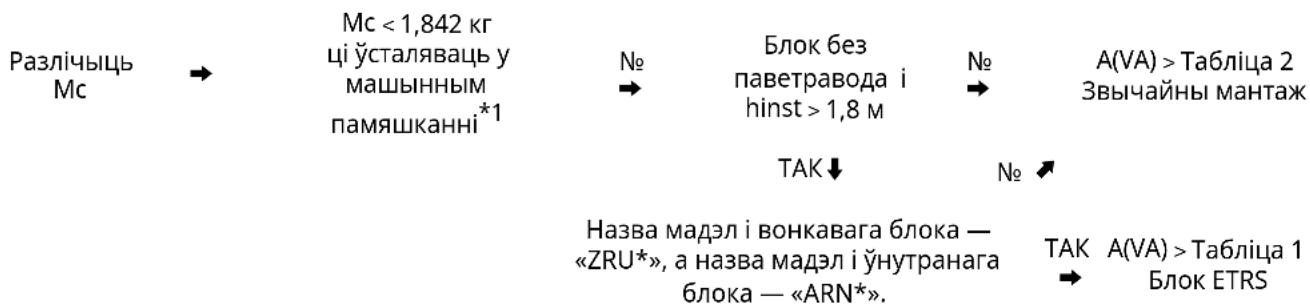

• Схема тэхналагічнага працэсу p. 9
• Як разлічыць максімальную колькасць холадагенту p. 10
• Блок ETRS p. 10
• Звычайны мантаж p. 11
• Стан натуральнай вентыляцыі МЕРЫ БЯСПЕКІ p. 113

МЕРЫ БЯСПЕКІ ПЕРАД ВЫКАРЫСТАННЕМ АЗНАЁМЦЕСЯ З УСІМІ ІНСТРУКЦЫЯМІ Выкананне наступных мер бяспекі дазволіць пазбегнуць непрадбачанай небяспекі або пашкоджанняў, выкліканых пры небяспечным або няправільным карыстанні вырабам. Меры бяспекі прадстаўлены ніжэй у раздзелах «ПАПЯРЭДЖАННЕ» і «УВАГА!». Заўвагі адносна вогненебяспечнага холадагенту На блоках пазначаны наступныя сімвалы. ІНСТРУКЦЫІ КАТЭГОРЫІ «ПАПЯРЭДЖАННЕ» ПАПЯРЭДЖАННЕ

• Каб знізіць рызыку выбуху, пажару, смерці, паражэння электрычным токам, траўмаў ці апёкаў людзей пры выкарыстанні гэтага прыбора, выконвайце асноўныя меры засцярогі, у тым ліку

Інструкцыі для асноўнага вырабу

• Не выкарыстоўвайце для паскарэння размарожвання або ачысткі ніякія сродкі, акрамя рэкамендаваных вытворцам.

• Прылада павінна знаходзіцца ў памяшканні, дзе адсутнічаюць пастаянна працуючыя крыніцы ўзгарання (напрыклад, адкрытае полымя, газавы кацёл, электранагравальнік).

• Прылада павінна захоўвацца такім чынам, каб прадухіліць механічныя пашкоджанні, і ў добра вентыляваным памяшканні без пастаянна дзеючых крыніц узгарання (напрыклад, адкрытае полымя, працуючы газавы прыбор або працуючы электрычны абагравальнік) і з плошчай памяшкання, указанай у спецыфікацыі.

• Не праколваць і не паліць.

• Майце на ўвазе, што холадагент можа не мець паху.

• Не закрывайце патрэбныя адтуліны вентыляцыі.

• Каналы, падлучаныя да прыбора, не павінны ўтрымліваць патэнцыяльнай крыніцы ўзгарання.

• Нефіксаваны прыбор павінен захоўвацца ў памяшканні, памер якога адпавядае плошчы памяшкання, пазначанай для эксплуатацыі.

• Прыбор павінен захоўвацца ў памяшканні, у якім няма бесперапынна працуючага адкрытага агню (напрыклад, уключаны газавы прыбор) і крыніц узгарання (напрыклад, уключаны электрычны абагравальнік).

• Калі прыборы з холадагентамі A2L, падключаныя праз сістэму паветраводаў да аднаго або некалькіх памяшканняў, усталяваныя ў памяшканні з плошчай менш за Amin, гэта памяшканне павінна быць без пастаянна дзеючага адкрытага полымя (напрыклад, працуючага газавага прыбора) або іншых патэнцыяльных крыніц узгарання (напрыклад, працуючага электрычнага абагравальніка, гарачых паверхняў). Прылада, якая ўтварае полымя, можа быць усталявана ў тым жа памяшканні, калі яна абсталявана эфектыўным гасільнікам полымя.

• Гэты блок абсталяваны сістэмай выяўлення ўцечак у мэтах бяспекі. Каб выяўленне ўцечак было эфектыўным, блок павінен знаходзіцца пад пастаянным электрасілкаваннем пасля ўсталявання, за выключэннем перыяду тэхнічнага абслугоўвання.

• Гэты блок абсталяваны электрычнымі сродкамі бяспекі. Каб гэтыя сродкі бяспекі былі эфектыўнымі, блок павінен знаходзіцца пад пастаянным электрасілкаваннем пасля ўсталявання, за выключэннем перыяду тэхнічнага абслугоўвання.

холадагенту мае тэрмін службы 10 гадоў. Пасля таго як датчык выяўляе ўцечку і актывуецца, ён не падлягае паўторнаму выкарыстанню і павінен быць заменены.

• Клапан павінен размяшчацца такім чынам, каб да яго быў забяспечаны зручны доступ і магчымасць эксплуатацыі без рызыкі ўздзеяння на чалавека холадагенту, што выходзіць. Ён павінен размяшчацца па-за межамі жылой зоны, калі гэта магчыма, або ў вентыляванай шафе і мець выразную ідэнтыфікацыю.

• Датчыкі сістэмы выяўлення холадагенту павінны замяняцца толькі на датчыкі, указаныя вытворцам

• Для прыбораў з сістэмай выяўлення ўцечак бяспечныя запорныя клапаны не павінны перазапускацца да таго, як памяшканне будзе вентылявана, паколькі перазапуск можа прывесці

дадатковага выдзялення гаручага холадагенту ў

Інструкцыі для паветраводаў

• Дазваляецца ўстанаўліваць у злучальную сістэму паветраводаў толькі тыя дапаможныя прылады, якія былі зацверджаны вытворцам прыбора або прызнаны прыдатнымі для эксплуатацыі з холадагентам. Гэты сімвал паказвае, што ў гэтым прыборы выкарыстоўваецца вогненебяспечны холадагент. У выпадку ўцечкі такога холадагенту і ўздзеяння вонкавай крыніцы ўзгарання існуе рызыка пажару. Гэта сімвал азначае, што неабходна ўважліва прачытаць інструкцыю карыстальніка. Гэты сімвал азначае, што пры абыходжанні з гэтым абсталяваннем тэхнічны персанал павінен прытрымлівацца кіраўніцтва па

Гэты сімвал азначае, што інфармацыя даступна ў інструкцыі карыстальніка або ў кіраўніцтве па ўсталёўцы.4 МЕРЫ БЯСПЕКІ

• Дапаможныя прылады, якія могуць быць патэнцыяльнай крыніцай узгарання, не павінны ўсталёўвацца ў паветраводах. Прыкладамі такіх патэнцыяльных крыніц узгарання з'яўляюцца гарачыя паверхні з тэмпературай, якая перавышае

, і электрычныя камутацыйныя прылады. Інструкцыі для вырабу Multi V

• Ахоўныя прылады, трубаправоды і арматура павінны быць па магчымасці абаронены ад негатыўных уздзеянняў навакольнага асяроддзя, напрыклад, ад небяспекі, звязанай са зборам і замярзаннем вады ў разгрузачных трубах або назапашваннем бруду і смецця.

• Электрамагнітныя клапаны павінны быць правільна размешчаны ў трубаправодзе, каб прадухіліць гідраўлічны ўдар.

• Электрамагнітныя клапаны не павінны блакіраваць вадкі холадагент, калі не прадугледжана адпаведная разгрузка на баку нізкага ціску сістэмы холадагенту.

• Злучэнні сістэмы холадагенту, зробленыя ў палявых умовах, неабходна правяраць на герметычнасць. Спосаб праверкі павінен забяспечваць адчувальнасць у 5 грам холадагенту ў год або вышэй пад ціскам, які перавышае максімальна дапушчальны ціск мінімум у 0,25 разу. Уцечка не павінна быць

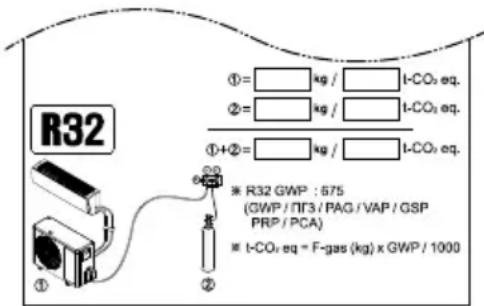

• Пасля праверкі ніжэй размешчанай этыкеткі на вонкавым блоку запішыце колькасць холадагенту, пазначаную на ёй. Інструкцыі для гідрамодуля

• Ахоўныя прылады, трубаправоды і арматура павінны быць, наколькі гэта магчыма, абаронены ад негатыўных уздзеянняў навакольнага асяроддзя.

• Адтуліна для адводу паветра з памяшкання павінна быць на адным узроўні з кропкай выпуску холадагенту або ніжэй за яе.

• Для блокаў, якія ўстанаўліваюцца на падлогу, кропка выпуску холадагенту павінна знаходзіцца як мага

• Каб прадухіліць рэцыркуляцыю ў памяшканне, адтуліны для выцяжкі паветра павінны знаходзіцца на дастатковай адлегласці ад адтулін для забору

• Каб знізіць рызыку атрымання лёгкіх траўмаў, няспраўнасці або пашкоджання прыбора ці маёмасці пры выкарыстанні гэтага прыбора, выконвайце асноўныя меры засцярогі, у тым ліку

Інструкцыі для асноўнага вырабу

• Усе асобы, якія ўдзельнічаюць у рабоце з контурам холадагенту ці ўмяшанні ў яго, павінны мець дзеючы сертыфікат ад галіновага акрэдытаванага органа па ацэнцы, які пацвярджае іх кампетэнтнасць адносна бяспечнага абыходжання з холадагентам у адпаведнасці з прызнанай у галіне спецыфікацыяй ацэнкі.

• Тэхнічнае абслугоўванне павінна праводзіцца толькі ў адпаведнасці з рэкамендацыямі вытворцы абсталявання. Тэхнічнае абслугоўванне і рамонт, якія патрабуюць дапамогі іншага кваліфікаванага персаналу, павінны праводзіцца пад наглядам асобы, дасведчанай у выкарыстанні лёгкаўзгаральных холадагентаў.

• Усталяванне трубак павінна быць зведзена да

• Трубаправоды павінны быць абаронены ад фізічных пашкоджанняў.

• Абавязкова выконвайце дзяржаўныя правілы карыстання газам.

• Механічныя злучэнні (механічныя злучальнікі ці развальцаваныя трубныя злучэнні) павінны быць даступнымі для тэхнічнага абслугоўвання.

• Абслугоўванне трэба выконваць толькі ў адпаведнасці з рэкамендацыямі вытворцы абсталявання.

• Прыбор неабходна захоўваць так, каб не дапусціць механічных пашкоджанняў.

• Вытворца павінен указаць іншыя пастаянна працуючыя крыніцы, якія патэнцыяльна могуць выклікаць узгаранне холадагенту, што выкарыстоўваецца ў сістэме.

• Пайку, зварку, а таксама механічныя злучэнні

зрабіць перад адкрыццём клапанаў для перацякання холадагенту паміж часткамі сістэмы цыркуляцыі холадагенту.

• Калі механічныя злучальнікі паўторна выкарыстоўваюцца ўнутры памяшкання, трэба замяніць дэталі, прызначаныя для ўшчыльнення.

• Калі злучэнні з развальцоўкай паўторна выкарыстоўваюцца ўнутры памяшкання, трэба яшчэ раз зрабіць развальцоўку такіх частак.

• Трубкі з холадагентам павінны быць абаронены або

, каб пазбегнуць іх пашкоджання.

• Гібкія злучальнікі холадагенту, напрыклад злучальныя лініі паміж унутраным і вонкавы блокамі, якія могуць перасунуцца падчас эксплуатацыі, павінны быць абаронены ад механічнага пашкоджання.5 МЕРЫ БЯСПЕКІ

• Неабходна праводзіць перыядычныя (часцей за адзін раз на год) чысткі цеплаабменніка ад пылу і часцінак солі з ужываннем вады.

• Дэмантаж блока, работы з ахаладжальнікам і адпаведнымі дэталямі неабходна праводзіць у адпаведнасці з мясцовымі і дзяржаўнымі стандартамі. Інструкцыі для паветраводаў

• Падключаныя праз паветраводную сістэму да аднаго або некалькіх памяшканняў, прытокавы і зваротны паветравод павінен выходзіць непасрэдна ў прастору.

• Адкрытыя прасторы, такія як падвесныя столі, не павінны выкарыстоўвацца ў якасці зваротнага паветравода. Інструкцыі для вырабу Multi V

• Трубаправоды абсталявання ў зоне, дзе могуць знаходзіцца людзі, павінны быць устаноўлены такім чынам, каб абараніць людзей ад выпадковых пашкоджанняў падчас эксплуатацыі і абслугоўвання.

• Неабходна прыняць меры засцярогі, каб пазбегнуць празмернай вібрацыі або пульсацыі трубаправодаў холадагенту.

• Неабходна прадугледзець магчымасць пашырэння і звужэння доўгіх участкаў трубаправодаў.

• Трубаправоды ў сістэмах холадагенту павінны

спраектаваны і ўсталяваны такім чынам, каб звесці да мінімуму верагоднасць пашкоджання сістэмы ў выніку гідраўлічнага удару.

• Стальныя трубкі і кампаненты павінны быць абаронены ад карозіі з дапамогай антыкаразійнага пакрыцця перад выкарыстаннем любога тыпу

• Гнуткія элементы трубаправодаў павінны быць абаронены ад механічных пашкоджанняў, празмернага напружання праз кручэнне і

уздзеянняў. Штогод іх трэба правяраць на наяўнасць механічных пашкоджанняў.

• Унутранае абсталяванне і трубы павінны быць надзейна замацаваны і абаронены такім чынам, каб прадухіліць выпадковае разбурэнне абсталявання ў выніку такіх дзеянняў, як перасоўванне мэблі або рэарганізацыя прасторы. Інструкцыі па тэхніцы бяспекі пры абслугоўванні Праверка месца правядзення работ

• Перад пачаткам працы з сістэмамі, якія змяшчаюць вогненебяспечны холадагент, неабходна выканаць праверку бяспекі, каб пераканацца, што рызыка ўзгарання зведзена да мінімуму. Калі патрабуецца рамонт сістэмы холадагенту, то перад пачаткам работ з сістэмай трэба выканаць наступныя меры

• Работы павінны праводзіцца ў адпаведнасці з кантраляванай працэдурай, каб звесці да мінімуму рызыку прысутнасці гаручага газу або пары падчас выканання работ. Агульная зона работ

• Увесь тэхнічны персанал і іншыя асобы, якія працуюць у закранутай зоне, павінны быць праінструктаваны аб характары работ, якія будуць праводзіцца. Варта пазбягаць працы ў замкнёных

Праверка наяўнасці холадагенту

• Зону правядзення работ неабходна праверыць адмысловым дэтэктарам холадагенту да пачатку і падчас работ, каб пераканацца, што тэхнічны спецыяліст ведае аб патэнцыяльна гаручай

• Пераканайцеся, што абсталяванне для выяўлення ўцечак, якое выкарыстоўваецца, падыходзіць для работы з вогненебяспечным холадагентам, г. зн. не ўтварае іскры, належным чынам герметызавана або з’яўляецца іскрабяспечным. Наяўнасць вогнетушыцеля

• Калі неабходна выконваць гарачыя работы на халадзільным абсталяванні або звязаных з ім частках, неабходна мець пад рукой адпаведныя сродкі пажаратушэння. Побач з зонай зарадкі павінен знаходзіцца парашковы або CO2 вогнетушыцель. Адсутнасць крыніц узгарання

• Асоба, якая выконвае работы, звязаныя з халадзільнай сістэмай, і якія ўключаюць доступ да трубаправодаў, не павінна выкарыстоўваць крыніцы ўзгарання такім чынам, каб гэта магло прывесці да рызыкі пажару або выбуху.

• Усе магчымыя крыніцы ўзгарання, уключаючы курэнне, павінны знаходзіцца на дастатковай адлегласці ад месца ўстаноўкі, рамонту, дэмантажу і ўтылізацыі, падчас якіх у навакольную прастору можа патрапіць холадагент. Перад пачаткам працы неабходна агледзець зону вакол абсталявання, каб пераканацца ў адсутнасці небяспекі ад гаручых рэчываў або ўзгарання. Неабходна ўстанавіць знакі «Курэнне забаронена». Вентыляванае памяшканне

• Перш чым пранікнуць у сістэму або праводзіць любыя агнявыя работы, упэўніцеся, што прыбор эксплуатуецца на адкрытым паветры або ў памяшканні з добрай вентыляцыяй. Інтэнсіўнасць вентыляцыі павінна захоўвацца на працягу ўсяго перыяду выканання работ. Вентыляцыя павінна бяспечна рассейваць увесь вызвалены холадагент і пажадана выводзіць яго вонкі ў атмасферу. Праверка ахаладжальнага абсталявання

• Пры замене электрычных кампанентаў неабходна пераканацца, што яны адпавядаюць прызначэнню і тэхнічным патрабаванням. Неабходна заўсёды выконваць рэкамендацыі вытворцы па тэхнічным абслугоўванні і рамонце.

• Калі ў вас узніклі сумненні, звярніцеся па дапамогу ў тэхнічны аддзел вытворцы.

• Устаноўкі, якія выкарыстоўваюць вогненебяспечныя холадагенты, патрабуюць наступных праверак:6 МЕРЫ БЯСПЕКІ - Фактычная колькасць холадагенту павінна адпавядаць памерам памяшкання, у якім усталяваны кампаненты абсталявання, што змяшчаюць холадагент. - Вентыляцыйнае абсталяванне і выпускныя адтуліны павінны працаваць належным чынам і не нічым не загароджваюцца. - Калі выкарыстоўваецца непрамы ланцуг ахалоджвання, другасны ланцуг неабходна праверыць на наяўнасць холадагенту. - Маркіроўка абсталявання павінна заставацца добра бачнай і разборлівай. Неразб

маркіроўку і знакі трэба выправіць. - Кампаненты і трубка ахалоджвання ўстанаўліваюцца ў месцах, дзе на іх наўрад ці будуць уздзейнічаць рэчывы, якія могуць прывесці да карозіі кампанентаў, што змяшчаюць холадагент (за выключэннем выпадкаў, калі кампаненты выраблены з матэрыялаў, якія па сваёй прыродзе ўстойлівыя да карозіі або адпаведным чынам абаронены ад ка

• Рамонт і тэхнічнае абслугоўванне электрычных кампанентаў павінны ўключаць першапачатковыя праверкі бяспекі і працэдуры праверкі кампанентаў.

• Пры наяўнасці няспраўнасці, якая можа паставіць пад пагрозу бяспеку, нельга падключаць электрасілкаванне да ланцуга, пакуль няспраўнасць не будзе ліквідавана належным чынам.

• Калі няспраўнасць немагчыма ўстараніць адразу, а эксплуатацыю трэба працягваць, неабходна знайсці адпаведнае часовае рашэнне.

а трэба паведаміць уладальніку абсталявання, каб усе бакі былі праінфармаваны.

• Першапачатковыя праверкі бяспекі: - Разрадка кандэнсатараў: трэба выконваць бяспечным спосабам, каб пазбегнуць іскраў. - Падчас зарадкі, аднаўлення або прадзімання сістэмы электрычныя кампаненты і праводка пад напружаннем не падвяргаюцца ўздзеянню. - Непарыўнасць зазямлення. Рамонт герметычных кампанентаў

• Калі патрэбен рамонт герметычных кампанентаў, то перш чым здымаць герметычныя вечка і г. д., неабходна адключыць абсталяванне ад усіх крыніц электрасілкавання.

• Калі падчас абслугоўвання абсалютна неабходна падаць электрасілкаванне на абсталяванне, то ў найбольш крытычнай кропцы трэба размясціць пастаянна актыўны сродак выяўлення ўцечак, каб забяспечыць папярэджанне аб патэнцыяльна небяспечнай сітуацыі.

• Асаблівую ўва гу неабходна звярнуць на тое, каб гарантаваць, што падчас працы з электрычнымі кампанентамі корпус не будзе падвяргацца змяненням, якія могуць пагоршыць узровень

• Гэта ўключае ў сябе пашкоджанне кабеляў, празмерную колькасць злучэнняў, клемы, якія не адпавядаюць тэхнічным патрабаванням вытворцы, парушэнне герметычнасці, няправільную ўстаноўку сальнікаў і г. д.

• Пераканайцеся, што прыбор над зейна замацаваны.

• Пераканайцеся, што ўшчыльняльнікі або ўшчыльняльныя матэрыялы не страцілі сваіх уласцівасцяў і па-ранейшаму эфектыўна перашкаджаюць пранікненню вогненебяспечнага

• Запасныя часткі павінны адпавядаць тэхнічным патрабаванням вытворцы. Рамонт іскрабяспечных кампанентаў

• Не падвяргайце ланцуг ніякім пастаянным індуктыўным або ёмістым нагрузкам, не пераканаўшыся ў тым, што гэта нагрузка не перавысіць дапушчальнае напружанне і ток, прадугледжаныя для абсталявання, якое вы выкарыстоўваеце.

• Іскрабяспечныя кампаненты — гэта адзіны тып кампанентаў, з якімі можна працаваць ў прысутнасці вогненебяспечнага асяроддзя.

• Выпрабавальны апарат павінен мець належныя электрычныя характарыстыкі.

яняйце кампаненты толькі дэталямі, рэкамендаванымі вытворцам.

• Выкарыстанне іншых дэталей можа прывесці да ўзгарання холадагенту ў атмасферы ў выпадку яго

• Выкарыстанне сіліконавага герметыка можа знізіць эфектыўнасць некаторых тыпаў абсталявання для выяўлення ўцечак.

• Іскрабяспечныя кампаненты не трэба ізаляваць перад пачаткам працы з імі. Пракладка кабеляў

• Кабелі не будуць падвяргацца зносу, карозіі, празмернаму ціску, вібрацыі, кантакту з вострымі прадметамі або любым іншым негатыўным уздзеянням навакольнага асяроддзя.

• Пры праверцы неабходна таксама ўлічваць уздзеянне старэння або пастаяннай вібрацыі ад такіх крыніц, як кампрэсары ці вентылятары. Выяўленне вогненебяспечных холадагентаў

• Для пошуку і выяўлення ўцечкі холадагенту ні ў якім выпадку нельга выкарыстоўваць патэнцыйныя крыніцы ўзгарання.

• Нельга выкарыстоўваць галоідную лампу (або іншы дэтэктар з выкарыстаннем адкрытага полымя).

• Наступныя метады выяўлення ўцечак лічацца прымальнымі для ўсіх халадзільных сістэм. - Электронныя датчыкі ўцечак могуць выкарыстоўвацца для выяўлення ўцечак холадагенту, але ў выпадку з в огненебяспечнымі холадагентамі іх адчувальнасць можа быць недастатковай або патрабуецца перакаліброўка. (Абсталяванне для выяўлення ўцечкі трэба калібраваць у месцы, дзе холадагент адсутнічае.)7 МЕРЫ БЯСПЕКІ

- Пераканайцеся, што датчык не з'яўляецца патэнцыльнай крыніцай узгарання і падыходзіць для холадагенту, які выкарыстоўваецца. - Абсталяванне для выяўлення ўцечкак трэба перавесці ў рэжым паказу працэнтаў ад НМУ (LFL, ніжняя мяжа ўзгаральнасці) холадагенту і адкалібраваць на холадагент, які выкарыстоўваецца; таксама трэба пацвердзіць адпаведны працэнт газу (максімум 25%). - Вадкасці для праверкі на ўцечку таксама мо

выкарыстоўваць з большасцю холадагентаў, але пры гэтым неабходна пазбягаць выкарыстання мыйных сродкаў, якія змяшчаюць хлор, паколькі ён можа ўступаць у рэакцыю з холадагентам і выклікаць карозію медных трубак.

• Прыклады вадкасці для выяўлення ўцечак: - Пузырковы спосаб - Сродкі для люмінесцэнтнага спосабу - Калі ёсць падазрэнне на ўцечку, крыніцы адкрытага агню павінны быць прыбраны або

- Калі выяўлена ўцечка холадагенту, якая патрабуе пайкі, увесь холадагент павінен быць выдалены з сістэмы або ізаляваны (пры дапамозе запорных клапанаў) у частцы сістэмы, якая знаходзіцца далёка ад уцечкі. Выдаленне холадагенту павінна выконвацца ў адпаведнасці з працэду

выдалення і эвакуацыі. Выдаленне і прачышчэнне

• Пры ўмяшанні ў сістэму холадагенту для рамонту або для любой іншай мэты павінны выкарыстоўвацца стандартныя працэдуры. Тым не менш, пры абыходжанні з лёгкаўзгаральнымі холадагентамі важна прытрымлівацца найлепшай практыкі, паколькі неабходна ўлічваць гаручасць. Неабходна прытрымлівацца наступнай працэдуры: - Выдаліць холадагент; - Прадзьмуць сістэму інэртным газам (дадаткова для A2L); - Вывесці (дадаткова для A2L); - Прадзьмуць інэртным газам (дадат кова для A2L); - Адкрыць контур шляхам разразання ці пайкі.

• Запраўлены холадагент павінен быць адноўлены ў правільных балонах для аднаўлення.

• Для прыбораў, якія змяшчаюць лёгкаўзгаральныя холадагенты (акрамя холадагентаў A2L), сістэму неабходна прадзьмуць бескіслародным азотам, каб зрабіць прыбор бяспечным для гаручых холадагентаў.

• Гэты працэс можа спатрэбіцца паўтарыць некалькі

• Сціснутае паветра аб о кісларод не павінны выкарыстоўвацца для ачысткі сістэм холадагенту.

• Для прыбораў, якія змяшчаюць лёгкаўзгаральныя холадагенты (акрамя холадагентаў A2L), прадзіманне сістэмы холадагенту павінна ажыццяўляцца праз парушэнне вакууму ў сістэме з дапамогай бескіслароднага азоту і далейшага запаўнення да дасягнення працоўнага ціску, затым вентыляцыі ў атмасферу і, нарэшце, вываду да аднаўлення вакууму.

• Гэты працэс трэб а паўтараць, пакуль у сістэме не застанецца холадагенту.

• Калі выконваецца апошняя запраўка бескіслародным азотам, ціск у сістэме павінен быць зніжаны да атмасфернага, каб забяспечыць магчымасць выканання працы.

• Гэтая аперацыя абсалютна неабходная, калі плануецца правесці пайку труб.

• Пераканайцеся, што выхад вакуумнай помпы не знаходзіцца побач з патэнцыяльнымі крыніцамі ўзгарання і шт о вентыляцыя даступна. Працэдуры запраўкі

• У дадатак да звычайных працэдур запраўкі неабходна выконваць наступныя патрабаванні. - Пры выкарыстанні абсталявання для запраўкі нельга дапускаць змешвання рэштак розных холадагентаў. Шлангі і лініі павінны быць як мага карацейшымі, каб звесці да мінімуму колькасць холадагенту, які ў іх змяшчаецца. - Балоны неабходна трымаць вертыкальна ў адпаведным становішчы згодна з інструкцыяй.

рш чым запраўляць сістэму холадагентам, упэўніцеся, што сістэма ахалоджвання заземлена. - Пазначце сістэму пасля сканчэння запраўкі (калі яна яшчэ не пазначана). - Будзьце вельмі асцярожнымі: не дапускайце перапаўнення сістэмы ахалоджвання.

• Перад паўторнай запраўкай сістэмы неабходна правесці праверку пад ціскам з дапамогай адпаведнага прадзімальнага газу.

• Сістэму трэба праверыць на ўцечку па заканчэнні

кі, але да ўводу ў эксплуатацыю.

• Наступную праверку на ўцечку трэба праводзіць перад тым, як пакідаць месца ўсталявання.

• Пры выдаленні холадагенту з сістэмы для абслугоўвання ці вываду з эксплуатацыі рэкамендуецца бяспечна выдаляць усе холадагенты.

• Пры пераносе холадагенту ў балоны пераканайцеся, што выкарыстоўваюцца толькі адпаведныя балоны для аднаўлення холадагенту.

• Пераканайцеся, што ў наяўнасці патрэбная колькасць балонаў для запраўкі ўсёй сістэмы.

• Усе балоны, якія будуць выкарыстоўвацца, павінны быць прызначаны для ад ноўленага холадагенту і мець адпаведную маркіроўку для гэтага холадагенту (г.зн. спецыяльныя балоны для аднаўлення холадагенту).

• Балоны павінны быць укамплектаваны клапанам скіду ціску і адпаведнымі запорнымі клапанамі ў добрым працоўным стане. Пустыя балоны для аднаўлення прачышчаюцца і па магчымасці астуджаюцца перад аднаўленнем.8 МЕРЫ БЯСПЕКІ

• Абсталяванне для аднаўлення павінна быць у спраўным працоўным стане з даступным наборам інструкцый, а таксама яно мусіць быць прыдатным для аднаўлення вогненебяспечных холадагентаў.

• Акрамя таго, набор адкалібраваных вагаў павінен быць у наяўнасці і ў спраўным стане.

• Шлангі павінны быць укамплектаваны герметычнымі раз'ёмнымі муфтамі і знаходзіцца ў добрым стане.

рад выкарыстаннем устаноўкі для збору холадагенту пераканайцеся, што яна знаходзіцца ў здавальняючым працоўным стане, належным чынам абслугоўвалася і ўсе адпаведныя электрычныя кампаненты ізаляваныя для прадухілення ўзгарання ў выпадку выкіду холадагенту. У выпадку сумневаў пракансультуйцеся з вытворцам.

• Адноўлены холадагент павінен быць вернуты пастаўшчыку холадагенту ў належным балоне для аднаўлення, а таксама павінна быць аформл

адпаведны акт аб перадачы адходаў.

• Не змешвайце холадагенты ў блоках для аднаўлення і асабліва ў балонах. Калі трэба выдаліць кампрэсары або кампрэсарнае масла, пераканайцеся, што яны былі прачышчаны да прымальнага ўзроўню, каб гарантаваць, што ў змазцы не застаецца вогненебяспечнага холадагенту.

• Працэс прачысткі павінен быць праведзены перад вяртаннем к ампрэсара пастаўшчыкам.

• Для паскарэння гэтага працэсу павінна выкарыстоўвацца толькі электрычнае награванне корпуса кампрэсара.

• Зліў алею з сістэмы павінен ажыццяўляцца

• Абсталяванне павінна мець маркіроўку, якая сведчыць пра тое, што яно выведзена з эксплуатацыі і вызвалена ад холадагенту.

• На таблічцы павінны быць дата і подпіс.

• Пераканайцеся, што на абсталяванні ёсць таблічкі з інфармацыяй аб тым, што яно змяшчае вогненебяспечны холадагент. Вывад з эксплуатацыі

• Вельмі важна, каб перад выкананнем гэтай працэдуры тэхнічны спецыяліст цалкам азнаёміўся з абсталяваннем і ўсімі падрабязнасцямі эксплуатацыі.

• Рэкамендуецца правесці бяспечную рэкуперацыю ўсяго холадагенту.

• Перад выкананнем працэдуры трэба ўзяць пробу алею і холадагенту на той выпадак, калі перад паўторным выкарыстаннем адноўленага холадагенту спатрэбіцца яго аналіз.

• Вельмі важна, каб перад пачаткам працэд

даступна электрасілкаванне. a) Азнаёмцеся з абсталяваннем і яго эксплуатацыяй. b) Забяспечце электрычную ізаляцыю сістэмы. c) Перад пачаткам працэдуры ўпэўніцеся, што: - Пры неабходнасці даступна механічнае абсталяванне для працы з балонамі з холадагентам. - Усе сродкі індывідуальнай аховы даступны і выкарыстоўваюцца правільна. - Працэс рэкуперацыі праходзіць пад пастаянным наглядам кампетэнтнага спецыяліста. - Абсталяванне і ба лоны для рэкуперацыі адпавядаюць прымянімым стандартам. d) Адпампуйце холадагент з сістэмы, калі гэта

e) Калі вакуум стварыць немагчыма, зрабіце калектар, каб можна было выдаляць холадагент з розных частак сістэмы. f) Перад пачаткам рэкуперацыі памясціце балон на

g) Запусціце абсталяванне для рэкуперацыі і дзейнічайце ў адпаведнасці з інструкцыямі. h) Не перапаўняйце балон ы. (Дапускаецца запаўненне не больш, чым на 80%.)

i) Не перавышайце максімальны працоўны ціск у

балоне, нават на нядоўгі час. j) Калі балоны будуць правільна запоўнены і працэдура будзе завершана, адразу прыбярыце балоны і абсталяванне для рэкуперацыі з пляцоўкі і зачыніце ўсе запорныя клапаны ў сістэме. k) Адноўлены холадагент нельга запраўляць у іншую

жальную сістэму да таго, як ён будзе ачышчаны і правераны. Кваліфікацыя персаналу Інструкцыя павінна змяшчаць дакладную інфармацыю аб кваліфікацыі працоўнага персаналу, неабходнай для выканання работ па тэхнічным абслугоўванні і рамонце. Любыя працы, якія ўплываюць на сродкі бяспекі, павінны выконвацца толькі кампетэнтнымі

Прыклады такіх рабочых працэдур:

• пранікненне ў сістэму холадагенту;

• адкрыццё герметычных кампанентаў;

• адкрыццё вентыляваных карпусоў.

• Калі ўстаноўка выконваецца з выкарыстаннем

ханічных злучэнняў, якія прымяняюцца ў палявых умовах і даступны ў зоне, дзе могуць знаходзіцца людзі, то ў інструкцыях павінна быць пазначана неабходнасць размяшчэння датчыка.

• Дыстанцыйна размешчана на гарызантальнай адлегласці да 2 м у полі зроку блока і на сцяне ў памяшканні, у якім усталяваны блок; і - на адлегласці 100 мм вышэй падлогі, дзе h0 не больш за 300 мм ад падлогі; аб

- на адлегласці 300 мм вышэй падлогі, дзе h0 больш за 300 мм ад падлогі.9 ЗАПРАЎКА ХОЛАДАГЕНТАМ

ЗАПРАЎКА ХОЛАДАГЕНТАМ Мінімальная агульная плошча Усе ўнутраныя блокі павінны ўсталёўвацца пры ўмове, што A або VA большыя за Amin Схема тэхналагічнага працэсу *1 (ISO 5149-3:2014, пункт 5)

• Mc = агульная колькасць холадагенту ў сістэме (кг)

• A: Плошча падлогі (Плошча памяшкання, у якім усталяваны ўнутраны блок, або найменшая плошча памяшкання, падключанага праз сістэму паветраводаў)

• VA: Вентыляваная плошча падлогі (Сума плошчаў памяшканняў, падключаных натуральнай вентыляцыяй)

• Amin: Мінімальная агульная плошча (Гл. у Табліцы 1 або 2)

• Блок ETRS: Сістэмы халадзільніка з падвышанай герметычнасцю.

• hinst: Вышыня мантажу. Вышыня.

• h0: Вышыня выкіду. Рэферэнтная вышыня або вышыня ніжняй адтуліны падключэння паветраводу да кожнай кандыцыянаванай прасторы

Унутраны блок 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (калі выконваюцца ўмовы натуральнай вентыляцыі)

Унутраны блок 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (калі выконваюцца ўмовы натуральнай вентыляцыі)

Адтуліна для натуральнай вентыляцыі

Адтуліна падачы A1 A2 A3

1,842 кг ці ўсталяваць у

Табліца 2 Звычайны мантаж

Табліца 1 Блок ETRS Назва мадэл i вонкавага блока — «ZRU*», а назва мадэл i ўнутранага блока — «ARN*».

N10 ЗАПРАЎКА ХОЛАДАГЕНТАМ Як разлічыць максімальную колькасць холадагенту Пры ўстаноўцы прыбора неабходна ўзгадніць колькасць холадагенту, які запраўляецца дадаткова, з дыяметрам трубкі, яе даўжынёй і колькасцю холадагенту, які можна заправіць ва ўнутраны блок.

касць дадатковага холадагенту (кг) = Агульная даўжыня трубаправода (м): Ø 22,20 мм × 0,313 кг/м (R32) + Агульная даўжыня трубаправода (м): Ø 19,05 мм × 0,235 кг/м (R32) + Агульная даўжыня трубаправода (м): Ø 15,88 мм × 0,153 кг/м (R32)

льная даўжыня трубаправода (м): Ø 12,70 мм × 0,103 кг/м (R32) + Агульная даўжыня трубаправода (м): Ø 9,52 мм × 0,053 кг/м (R32) + Агульная даўжыня трубаправода (м): Ø 6,35 мм × 0,019 кг/м (R32) + Колькасць усталяваных HR блокаў (2, 3, 4 порты) × 0,45 кг (R32) + Колькасць усталяваных HR блокаў (6, 8 портаў) × 0,9 кг (R32) + Колькасць дадатковага холадагенту для ўнутранага блока

Мінімальная агульная плошча для ніжняга падземнага паверха Мінімальная агульная плошча іншых паверхаў

Меры бяспекі не патрабуюцца

Немагчыма ўсталяваць

Прылада бяспекі не патрабуецца

0 5 10 15 20 25 30 35 40 45 50 55 60 65Amin(m2)Mc(kg) *1 Звярніцеся да аркуша з назвай «Табліца дадатковага холадагенту для ўнутранага блока». Ён прадастаўлены ў вонкавым блоку. Блок ETRS Каб усталяваць унутраны блок, могуць спатрэбіцца пэўныя меры бяспекі ў залежнасці ад плошчы або вентыляванай плошчы падлогі (калі выкарыстоўваецца натуральная вентыляцыя). Максімальны зарад сістэмы складае 15,964 кг × колькасць унутраных блокаў у сістэме, але не больш за 63,856 кг. Меры бяспекі ўключаюць у сябе камплект сігналізацыі LG (PLDCAA0S), запорны клапан LG (PRHPZ0*0) і натуральную вентыляцыю. Для падрабязнай інфармацыі аб аксэсуарах LG (камплект сігналізацыі, запорны клапан) гл. кіраўніцтва па аксэсуарах. Графік і табліца заснаваныя на вышыні памяшкання 1,8 м. Калi яна вышэйшая (максi мум 2,2 м), можна ўжыць меншую мiнiмальную плошчу падлог i.11 ЗАПРАЎКА ХОЛАДАГЕНТАМ

Звычайны мантаж Каб усталяваць унутраны блок, можа спатрэбіцца пэўная прылада бяспекі ў залежнасці ад плошчы або вентыляванай плошчы падлогі (калі выкарыстоўваецца натуральная вентыляцыя). Калі Mc перавышае 15,964 кг, натуральная вентыляцыя павінна быць усталявана. Графік і табліца заснаваныя на мінімальнай вышыні ўстаноўкі ўнутраных блокаў. Калі яна большая, можа прымяняцца большая мінімальная плошча. h0 адрозніваецца ў залежнасці ад тыпу мадэлі.

• Гідракіт (Падлогавы), падлогавы тып (іншыя): 0,6

• Паветравод: Вышыня ніжняй адтуліны падключэння паветраводу да кожнай кандыцыянаванай прасторы

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Стан натуральнай вентыляцыі Калі натуральная вентыляцыя ўсталявана і адпавядае прыведзеным ніжэй умовам, “A” можа быць заменена на “VA”. Для блока ETRS, калі ён выкарыстоўваецца ў якасці меры бяспекі, “A” не можа быць заменены на “V A”.

• Для ніжняга адтуліны : - Гэта не адтуліна, якая вядзе вонкі - Адтуліну нельга зачыняць - Адтуліна павінна быць

Anvmin - Пры вызначэнні An vmin не ўлічваецца плошча любых адтулін, якія знаходзяцца на вышыні больш за 300 мм ад падлогі - Не менш за 50% Anvmin знаходзіцца на вышыні менш за 200 мм ад падлогі - Ніжні край ніжняй адтуліны знаходзіцца на вышыні

100 мм ад падлогі - Вышыня адтуліны

• Для верхняй адтуліны: - Гэта не адтуліна, якая вядзе вонкі - Адтуліну нельга зачыняць - Адтуліна павінна быць

50% Anvmin - Ніжні край верхняй адтуліны павінен знаходзіцца на вышыні

1500 мм ад падлогі - Вышыня адтуліны

Памяшканне 1 Памяшканне 2 Не ўлічваецца

• Мінімальная плошча адтуліны (Anv) павінна перавышаць наступныя значэнні LFL Азначае ніжнюю мяжу гаручасці ў кг/м³; A Азначае плошчу памяшкання ў м²; M Азначае малярную масу холадагенту ў кг/кмоль;

Азначае гравітацыйнае паскарэнне, роўнае 9,81 м/с²; Азначае сярэднюю малярную масу паветра ў кг/кмоль. Азначае мінімальны памер адтуліны для натуральнай вентыляцыі ў м². Для блока ETRS, Anv min = 0.013 m

Азначае фактычны аб’ём запраўкі холадагенту ў сістэму ў кг; азначае дапушчальны максімальны аб'ём запраўкі холадагенту ў сістэму ў кг, Разлічваецца згодна з прыведзеным ніжэй роўнаннем або складае 15,964 кг .
