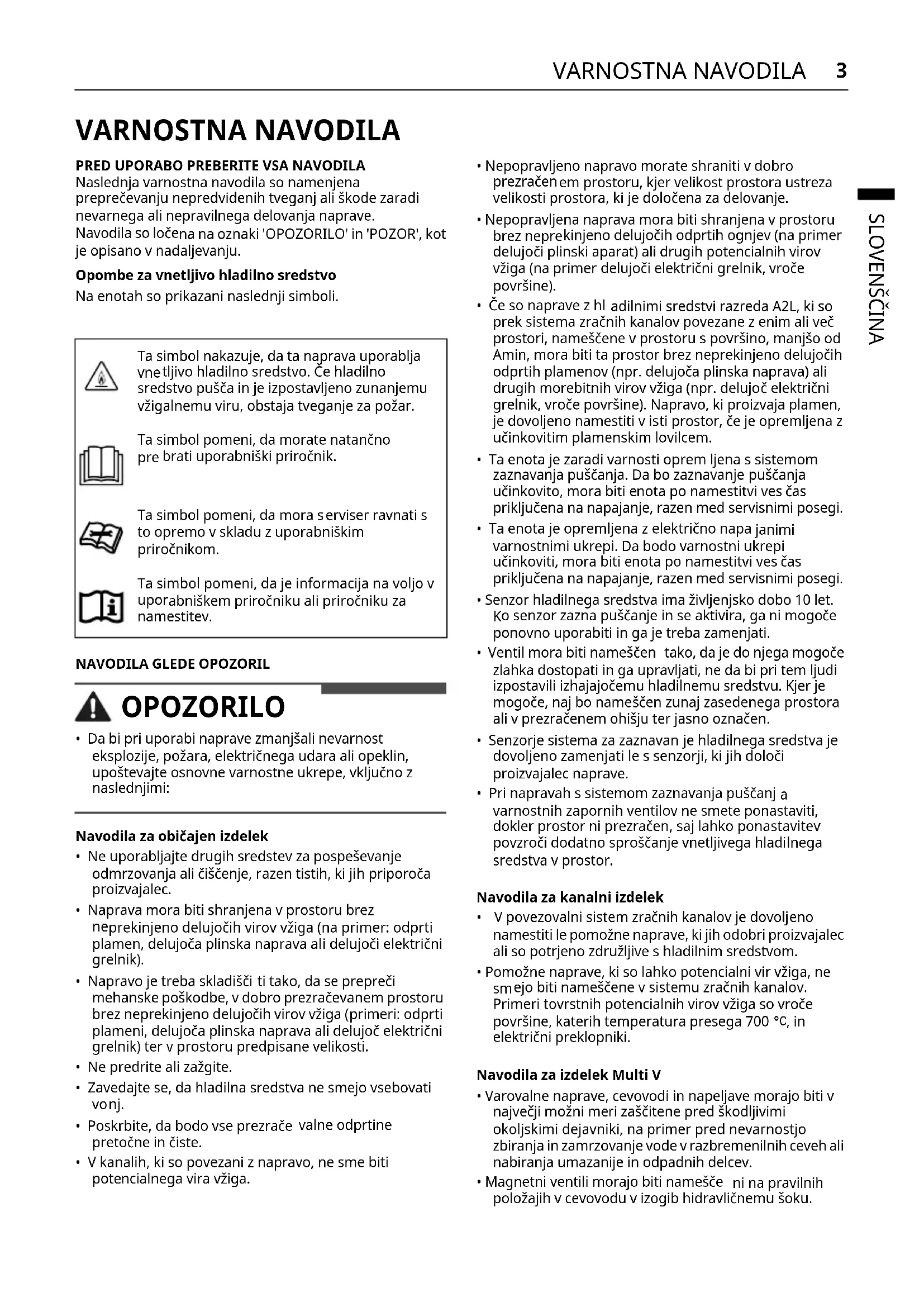

Naslednja varnostna navodila so namenjena preprečevanju nepredvidenih tveganj ali škode zaradi nevarnega ali nepravilnega delovanja naprave. Navodila so loče na na oznaki 'OPOZORILO' in 'POZOR', kot je opisano v nadaljevanju. Opombe za vnetljivo hladilno sredstvo Na enotah so prikazani naslednji simboli.

• Da bi pri uporabi naprave zmanjšali nevarnost eksplozije, požara, električnega udara ali opeklin, upoštevajte osnovne varnostne ukrepe, vključno z naslednjimi: Navodila za običajen izdelek

• Ne uporabljajte drugih sredstev za pospeševanje odmrzovanja ali čiščenje, razen tistih, ki jih priporoča proizvajalec.

prekinjeno delujočih virov vžiga (na primer: odprti plamen, delujoča plinska naprava ali delujoči električni grelnik).

• Napravo je treba skladišči ti tako, da se prepreči mehanske poškodbe, v dobro prezračevanem prostoru brez neprekinjeno delujočih virov vžiga (primeri: odprti plameni, delujoča plinska naprava ali delujoč električni grelnik) ter v prostoru predpisane velikosti.

• Ne predrite ali zažgite.

• Zavedajte se, da hladilna sredstva ne smejo vsebovati

• Poskrbite, da bodo vse prezrače valne odprtine pretočne in čiste.

• Nepopravljena naprava mora biti shranjena v prostoru brez nepre kinjeno delujočih odprtih ognjev (na primer delujoči plinski aparat) ali drugih potencialnih virov vžiga (na primer delujoči električni grelnik, vroče površine).

• Če so naprave z hl adilnimi sredstvi razreda A2L, ki so prek sistema zračnih kanalov povezane z enim ali več prostori, nameščene v prostoru s površino, manjšo od Amin, mora biti ta prostor brez neprekinjeno delujočih odprtih plamenov (npr. delujoča plinska naprava) ali drugih morebitnih virov vžiga (npr. delujoč električni grelnik, vroče površine). Napravo, ki proizvaja plamen, je dovoljeno namestiti v isti prostor, če je opremljena z učinkovitim plamenskim lovilcem.

• Ta enota je zaradi varnosti oprem ljena s sistemom zaznavanja puščanja. Da bo zaznavanje puščanja učinkovito, mora biti enota po namestitvi ves čas priključena na napajanje, razen med servisnimi posegi.

• Ta enota je opremljena z električno napa janimi varnostnimi ukrepi. Da bodo varnostni ukrepi učinkoviti, mora biti enota po namestitvi ves čas priključena na napajanje, razen med servisnimi posegi.

• Senzor hladilnega sredstva ima življenjsko dobo 10 let.

o senzor zazna puščanje in se aktivira, ga ni mogoče ponovno uporabiti in ga je treba zamenjati.

• Ventil mora biti nameščen tako, da je do njega mogoče zlahka dostopati in ga upravljati, ne da bi pri tem ljudi izpostavili izhajajočemu hladilnemu sredstvu. Kjer je mogoče, naj bo nameščen zunaj zasedenega prostora ali v prezračenem ohišju ter jasno označen.

• Senzorje sistema za zaznavan je hladilnega sredstva je dovoljeno zamenjati le s senzorji, ki jih določi proizvajalec naprave.

• Pri napravah s sistemom zaznavanja puščanj

varnostnih zapornih ventilov ne smete ponastaviti, dokler prostor ni prezračen, saj lahko ponastavitev povzroči dodatno sproščanje vnetljivega hladilnega sredstva v prostor. Navodila za kanalni izdelek

• V povezovalni sistem zračnih kanalov je dovoljeno namestiti le pomožne naprave, ki jih odobri proizvajalec ali so potrjeno združljive s hladilnim sredstvom.

• Pomožne naprave, ki so lahko potencialni vir vžiga, ne

ejo biti nameščene v sistemu zračnih kanalov. Primeri tovrstnih potencialnih virov vžiga so vroče površine, katerih temperatura presega 700

• Varovalne naprave, cevovodi in napeljave morajo biti v največji možni meri zaščitene pred škodljivimi okoljskimi dejavniki, na primer pred nevarnostjo zbiranja in zamrzovanje vode v razbremenilnih ceveh ali nabiranja umazanije in odpadnih delcev.

• Magnetni ventili morajo biti namešče ni na pravilnih položajih v cevovodu v izogib hidravličnemu šoku. Ta simbol nakazuje, da ta naprava uporablja vne tljivo hladilno sredstvo. Če hladilno sredstvo pušča in je izpostavljeno zunanjemu vžigalnemu viru, obstaja tveganje za požar. Ta simbol pomeni, da morate natančno pre brati uporabniški priročnik. Ta simbol pomeni, da mora s erviser ravnati s to opremo v skladu z uporabniškim priročnikom. Ta simbol pomeni, da je informacija na voljo v upor abniškem priročniku ali priročniku za namestitev.4 VARNOSTNA NAVODILA

• Magnetni ventili ne smejo blokirati tekočega hladilnega sredstva, razen če je zagotovljena ustrezna razbremenitev nizkotlačne strani hladilnega sistema.

• Tesnjenje hladilnih spojev, nameščenih na terenu, mora biti testirano. Občutljivost testne metode mora biti 5 gramov hladilnega sredstva na leto ali boljša pri tlaku, ki je vsaj 0,25-kratnik maksimalnega dovoljenega tlaka. Zaznano ne sme biti nobeno puščanje.

• Po pregledu spodnje nalepke, pritrjene na zunanjo enoto, zapišite količino hladilnega sredstva, navedeno na njej. Navodila za izdelek Hydrokit

• Varovalne naprave, cevovodi in napeljave morajo biti v največji možni meri zaščitene pred škodljivimi okoljskimi dejavniki.

• Odprtina za odvod zraka iz prostora mora biti nameščena enako visoko ali pod izpustno točko hladilnega sredstva.

• Za talne enote mora biti izpustna točka hladilnega sredstva tako nizko, kot je to praktično mogoče.

• Odprtine za odvajanje zraka morajo biti dovolj oddaljene od odprtin za dovod zraka, da je preprečeno ponovno kroženje zraka v prostoru.

• Da pri uporabi tega izdelka zmanjšate tveganje za lažje telesne poškodbe, okvare ali poškodbe izdelka ali lastnine, upoštevajte osnovna navodila, vključno z naslednjim: Navodila za običajen izdelek

• Vsaka oseba, ki se ukvarja z delom na ali posega v hladilni krogotok, mora imeti trenutno veljavno potrdilo akreditiranega organa, ki dokazuje njihovo usposobljenost za varno ravnanje s hladilnimi sredstvi v skladu z industrijsko priznano specifikacijo ocenjevanja.

• Vzdrževanje se izvaja le tako, je priporočeno s strani proizvajalca opreme. Vzdrževanje in popravila, ki zahtevajo pomoč drugih kvalificiranih delavcev, se izvaja pod nadzorom osebe, pristojne za uporabo vnetljivih hladilnih sredstev.

• Vgradnja cevovodov mora biti čim manj obsežna.

• Cevovodi morajo biti zaščiteni pred fizičnimi poškodbami.

• Upoštevati je treba nacionalne predpise o plinu.

• Mehanski priključki (mehanski priključki ali razširjeni spoji) morajo biti dostopni za namene vzdrževanja.

• Proizvajalec mora specifično navesti druge potencialne neprekinjeno delujoče vire, za katere je znano, da povzročijo vžig uporabljenega hladilnega sredstva.

• Pred odpiranjem ventilov se mora izvesti spajkana, varjena ali mehanska povezava, ki omogoča pretok hladilnega sredstva med deli hladilnega sistema.

• Pri ponovni uporabi mehanskih priključkov v zaprtih prostorih je treba obnoviti tesnilne dele.

• Če se v notranjih prostorih ponovno uporabijo razširjeni spoji, je treba razširjeni del ponovno izdelati.

• Cevi za hladilno sredstvo morajo biti zaščitene ali zaprte, da se preprečijo poškodbe.

• Fleksibilni priključki hladilnega sredstva (kot so povezovalne cevi med notranjo in zunanjo enoto), ki se med običajnim delovanjem lahko premikajo, morajo biti zaščiteni pred mehanskimi poškodbami.

• Periodično (več kot enkrat letno) z vodo očistite delce prahu ali soli iz izmenjalnikov toplote.

• Odprta območja, kot je spuščeni strop, se ne sme uporabljati kot povratni zračni kanal. Navodila za izdelek Multi V

• Cevovod opreme v uporabljenem prostoru mora biti nameščen tako, da je zaščiten pred nenamernimi poškodbami med delovanjem in servisiranjem.

• Vzpostavljeni morajo biti previdnostni ukrepi za preprečevanje prekomernega vibriranja ali pulziranja hladilnega cevovoda.

• Poskrbljeno mora biti za širjenje in krčenje dolgih cevovodov.

• Cevovodi v hladilnih sistemih morajo biti oblikovani in nameščeni tako, da je minimalizirana verjetnost hidravličnega šoka, ki bi poškodoval sistem.

• Jeklene pipe in komponente morajo biti zaščitene s premazom proti rjavenju pred nanosom kakršnekoli izolacije.

• Fleksibilni cevni elementi morajo biti zaščiteni pred mehaničnimi poškodbami in prekomernem stresu zaradi torzije ali drugih sil. Vsako leto jih je treba pregledati za mehanske poškodbe.

• Notranja opremi in cevi morajo biti varno nameščene in zavarovane tako, da ne more priti do nenamernega zloma opreme zaradi dejavnosti, kot so premikanje pohištva ali obnavljanje.5 VARNOSTNA NAVODILA SLOVENŠČINA Varnostna navodila za servisiranje Preverjanje območja

• Pred začetkom dela na sistemih, ki vsebujejo vnetljivo hladilno sredstvo, je potrebno opraviti varnostne preglede, da je zagotovljeno minimalno tveganje za vžig. Pri popravilu hladilnega sistema je treba pred začetkom dela na sistemu izvesti naslednje varnostne ukrepe. Delovni postopek

• Delo mora potekati v skladu z nadzorovanim postopkom za zagotavljanje minimalnega tveganja za prisotnost vnetljivega plina ali hlapov med izvajanjem dela. Splošno delovno območje

• Vso vzdrževalno osebje in drugi, ki delajo na lokalnem območju, morajo biti obveščeni o naravi dela, ki se izvaja. Izogibati se je treba delu v majhnih zaprtih prostorih. Preverjanje prisotnosti hladilnega sredstva

• Območje je treba pred in med delom pregledati z ustreznim detektorjem hladilnega sredstva, da je tehnik seznanjen s potencialno vnetljivim ozračjem.

• Zagotovite, da je uporabljena oprema za zaznavanje puščanj primerna za uporabo z vnetljivimi hladilnimi sredstvi, tj. ne povzroča isker, je ustrezno zatesnjena ali lastnovarna. Prisotnost gasilskega aparata

• Če se na hladilni opremi ali povezanih delih izvaja kakršnokoli vroče delo, mora biti v bližini na voljo ustrezna oprema za gašenje požara. V bližini območja polnjenja naj bo na voljo gasilski aparat na prah ali CO2. Brez virov vžiga

• Pri delih na hladilnem sistemu, ki vključujejo odpiranje ali izpostavitev cevovodov, se ne sme uporabljati nobenih virov vžiga na način, ki bi lahko povzročil nevarnost požara ali eksplozije.

• Vse možne vire vžiga, vključno s kajenjem cigaret, je treba med namestitvijo, popravili, odstranitvijo in odlaganjem, ko se lahko hladilno sredstvo sprosti v okolico, držati na zadostni razdalji od mesta del. Pred začetkom del je treba območje okoli opreme pregledati in se prepričati, da ni gorljivih nevarnosti ali tveganj vžiga. Table z napisom “Prepovedano kajenje” je treba vidno namestiti. Prezračevano območje

• Poskrbite, da je pred poseganjem v sistem ali izvajanjem kakršnih koli vročih del območje odprto oz. ustrezno prezračeno. Območje zračite tudi med delom. Prezračevanje mora razpršiti morebitno izpuščeno hladilno sredstvo na varen način in ga izločiti v ozračje, če je to možno. Preverjanje hladilne opreme

• Pri menjavi električnih komponent je potrebno zagotoviti, da so nove komponente ustrezne za ta namen in imajo pravilne specifikacije. Vedno je potrebno upoštevati smernice za vzdrževanje in servisiranje proizvajalca.

• V primeru dvoma se za pomoč obrnite na tehnični oddelek proizvajalca.

• Pred uporabo vnetljivih hladilnih sredstev je treba na inštalacijah opraviti naslednje preglede: - Dejanska količina hladilnega sredstva za polnjenje je skladna z velikostjo prostora, v katerem bodo nameščeni deli, ki vsebujejo hladilno sredstvo. - Prezračevalna strojna oprema in izhodi delujejo ustrezno in niso ovirani. - Če se uporablja posredni hladilni krogotok, je potrebno sekundarni krogotok preveriti za prisotnost hladilnega sredstva. - Oznake na opremi so še vedno vidne in berljive. Oznake in znake, ki niso berljivi, je potrebno popraviti. - Hladilna cev ali komponente so nameščene na položaj, kjer je malo verjetno, da bodo izpostavljene kakršnikoli snovi, ki bi lahko povzročila rjavenje komponent, ki vsebujejo hladilno sredstvo, razen če so komponente izdelane iz materialov, ki so sami po sebi odporni proti rjavenju ali so ustrezno zaščiteni pred rjavenjem. Preverjanje električnih naprav

• Popravilo in vzdrževanje električnih komponent mora vključevati začetne varnostne preglede in postopke za pregledovanje komponent.

• Če obstaja napaka, ki lahko ogrozi varnost, potem mora biti krogotok izključen iz električnega omrežja, dokler napaka ni ustrezno odpravljena.

• Če napake ni mogoče nemudoma odpraviti, a je nadaljevanje delovanja nujno, je potrebno uporabiti ustrezno začasno rešitev.

• To je potrebno sporočiti lastniku opreme, zato da so o tem obveščene vse stranke.

• Začetni varnostni pregledi vključujejo: - Izpraznjenje kondenzatorjev: to je potrebno storiti na varen način v izogib nastajanju isker. - Med polnjenjem, obnavljanjem ali čiščenjem sistema ne smejo biti izpostavljene nobene električne komponente in napeljave pod električno napetostjo. - Zagotovljena mora biti neprekinjenost ozemljitve. Popravila zatesnjenih komponent

• Med popravilom zatesnjenih komponent je potrebno pred kakršnokoli odstranitvijo zatesnjenih pokrovov izključiti vse vire električnega napajanja iz opreme, ki bo popravljena.

• Če je električno napajanje opreme med servisiranjem absolutno nujno, mora biti na najbolj kritični točki nameščena neprekinjeno delujoča oblika zaznavanja puščanja, ki opozarja na potencialno nevarno situacijo.

• Posebno pozornost je treba nameniti temu, da zagotovite, da se zaradi dela na električnih komponentah ohišje ne spremeni na način, ki bi vplival na raven zaščite

• To vključuje poškodbe kablov, prekomerno število povezav, terminale, ki niso narejeni v skladu z originalno specifikacijo, poškodbe tesnil, nepravilno namestitev ovojev itd.

• Nadomestni deli morajo biti skladni s specifikacijami proizvajalca. Popravilo lastnovarnih komponent

• Komponente nadomestite le z deli, ki jih je določil proizvajalec.

• Uporaba drugih delov lahko vodi do vžiga hladilnega sredstva v ozračju zaradi puščanja. OPOMBA

• Uporaba silikonskega tesniva lahko zmanjša učinkovitost nekaterih tipov opreme za zaznavanje puščanj.

• Lastnovarnih komponent pred začetkom dela na njih ni potrebno izolirati. Kabli

• Kabli se ne smejo obrabiti, na njih ne sme delovati korozija, previsok tlak, vibracije, ostri robovi ali drugi neželeni okoljski učinki.

• Pri preverjanju je potrebno upoštevati tudi vpliv staranja oziroma stalnega vibriranja virov, kot so kompresorji ali ventilatorji. Zaznavanje vnetljivih hladilnih sredstev

• Pri iskanju ali zaznavanju iztekanj hladilnega sredstva ne smete pod nobenimi pogoji uporabljati potencialnih virov vžiga.

• Prav tako ne smete uporabiti hladilnega gorilnika (ali katerega koli drugega detektorja z odprtim plamenom).

• Naslednje metode zaznavanja puščanja se štejejo za sprejemljive za vse hladilne sisteme. - Elektronski detektorji puščanja se lahko uporabljajo za odkrivanje puščanja hladilnega sredstva, vendar je pri vnetljivih hladilnih sredstvih lahko občutljivost nezadostna ali pa je potrebna ponovna umeritev. (Oprema za zaznavanje mora biti umerjena na območju brez prisotnosti hladilnega sredstva.) - Zagotovite, da detektor ni potencialni vir vžiga, in je primeren za uporabljeno hladilno sredstvo. - Oprema za zaznavanje puščanja mora biti nastavljena na odstotek LFL hladilnega sredstva in umerjena na uporabljeno hladilno sredstvo, pri čemer se potrdi ustrezen odstotek plina (največ

- Tekočine za odkrivanje puščanja so prav tako primerne za uporabo z večino hladilnih sredstev, vendar se je treba izogibati uporabi čistil, ki vsebujejo klor, saj lahko klor reagira s hladilnim sredstvom in povzroči korozijo bakrenih cevi. OPOMBA

• Primeri tekočin za zaznavanje puščanja so - metoda z mehurčki - metoda s fluorescentnimi sredstvi - Če sumite, da je prisotno puščanje, odstranite/ ugasnite vse odprte plamene. - Če odkrijete puščanje hladilnega sredstva, zaradi katerega je potrebno trdo spajkanje, je treba iz sistema odstraniti vse hladilno sredstvo ali ga izolirati (z zapornimi ventili) v delu sistema, ki je oddaljen od puščanja. Odstranjevanje hladilnega sredstva je treba opraviti v skladu s postopkom za odstranjevanje in evakuacijo. Odstranjevanje in evakuacija

• Ko posegate v krogotok hladilnega sredstva z namenom opravljanja popravil ali zaradi katerega koli drugega razloga, uporabite konvencionalne postopke. Pomembno je, da v primeru vnetljivih hladilnih sredstev sledite najboljši praksi, saj je treba upoštevati vnetljivost. Sledite naslednjemu postopku: - Odstranite hladilno sredstvo. - Krogotok očistite z inertnim plinom (izbirno za A2L). - Izpraznite (izbirno za A2L). - Očistite z inertnim plinom (izbirno za A2L). - Odprite krogotok z rezanjem ali trdim spajkanjem.

• Hladilno sredstvo je treba zajeti v ustrezne jeklenke za zajem.

• Pri napravah, ki vsebujejo vnetljiva hladilna sredstva, ki niso hladilna sredstva A2L, je treba sistem očistiti z dušikom brez kisika, da je naprava varna za uporabo z vnetljivimi hladilnimi sredstvi.

• Ta postopek je morda treba večkrat ponoviti.

• Hladilnih sistemov ne smete čistiti s stisnjenim zrakom ali kisikom.

• Pri napravah, ki vsebujejo vnetljiva hladilna sredstva, ki niso hladilna sredstva A2L, se čiščenje hladilnih sredstev doseže tako, da se vakuum v sistemu prekine z dušikom brez kisika in nadaljuje s polnjenjem, dokler ni dosežen delovni tlak, nato se izpusti v ozračje in nazadnje povleče do vakuuma.

• Ta postopek je treba ponavljati, dokler v sistemu ni več hladilnega sredstva.

• Ko se uporabi končno polnjenje z dušikom brez kisika, je treba sistem odzračiti na atmosferski tlak, da omogočite opravljanje dela.

• Ta postopek je ključnega pomena, če boste na cevovodu opravljali trdo spajkanje.

• Prepričajte se, da izhod za vakuumsko črpalko ni v bližini potencialnih virov vžiga in je na voljo prezračevanje. Postopki polnjenja

• Poleg konvencionalnih postopkov polnjenja je treba upoštevati še naslednje zahteve.7 VARNOSTNA NAVODILA SLOVENŠČINA - Zagotovite, da pri uporabi opreme za polnjenje ne pride do kontaminacije različnih hladilnih sredstev. Cevi ali vodi morajo biti čim krajši, da čim bolj zmanjšate količino hladilnega sredstva, ki ga vsebujejo. - Jeklenke je treba hraniti v ustreznem položaju v skl adu z navodili. - Preden hladilni sistem napolnite s hladilnim sredstvom, zagotovi te, da je hladilni sistem ozemljen. - Ko je polnjenje konča no, sistem označite (če še ni). - Bodite izjemno previdni, da hladilnega sistema ne

• Po končanem polnjenju, vendar pred zagonom, je treba sistem preizkusiti glede puščanj.

• Preden zapustite lokacijo, opravite nadaljnji preizkus

• Pri odstranjevanju hladilnega sredstva iz sistema zaradi servisiranja ali umika iz obratovanja priporočamo uporabo dobre prakse, da varno odstranite vsa hladilna sredstva.

uporabljate samo ustrezne jeklenke za zajem hladilnega sredstva.

• Zagotovite, da je na voljo zadostno število jeklenk,

• Vse jeklenke, ki se uporabljajo, so namenjene za zajeto hladil no sredstvo in označene za to hladilno sredstvo (tj. posebne jeklenke za zajem hladilnega sredstva).

• Jeklenke morajo biti opremljene z razbremenilnim

ntilom in pripadajočimi zapornimi ventili, ki dobro delujejo. Prazne jeklenke za zajem morajo biti pred zajetjem izpraznjene in, če je mogoče, ohlajene.

premljena z navodili glede opreme, ki je na voljo, in primerna za zajem vnetljivih hladilnih sredstev.

• Cevi morajo biti opremljene z odklopnimi spojkami, ki

puščajo in so v dobrem stanju.

• Pred uporabo stroja za zajem preverite, ali je v dobrem

lovnem stanju, ustrezno vzdrževan in ali so vse povezane električne komponente zatesnjene, da preprečite vžig v primeru uhajanja hladilnega sredstva. V primeru dvoma se posvetujte s proizvajalcem.

• Ne mešajte hladilnih sredstev v enotah za zajem in zlasti

• Za pospeševanje tega procesa se uporablja samo

ektrično segrevanje ohišja kompresorja.

• Poskrbite, da je oprema označe na z oznako, ki sporoča, da vsebuje hladilno sredstvo. Umik opreme iz uporabe

• Pred izvedbo tega postopka je nujno, da je tehnik popolnoma seznanjen z opremo in vsemi podrobnostmi.

Priporočena dobra praksa je, da so vsa hladilna sredstva zajeta varno.

• Pred izvedbo opravila je potrebno vzeti vzorec olja in

adilnega sredstva, če je pred ponovno uporabo zajetega hladilnega sredstva potrebna analiza.

• Pred začetkom izvajanjem tega opravila mora biti nujno na voljo električno napajanje. a) Seznanite se z opremo in njenim delovanjem. b) Sistem električno izolirajte. c) Pred začetkom postopka zagotovite, da: - Je na voljo oprema za mehansko manipulacijo, če je potr ebna za manipulacijo jeklenk hladilnega sredstva. - Je na voljo osebna varovalna oprema in se uporablja prav ilno. - Postopek zajema več čas n adzora ustrezno usposobljena oseba. - Da so oprema za zajem in jeklenke skladne z ust reznimi standardi. d) Hladilni sistem izčrpaj te, če je to mogoče. e) Če n i mogoče ustvariti vakuuma, naredite razvodnik, tako da lahko hladilno sredstvo odstranite iz različnih delov sistema. f) Prepričaj te se, da je jeklenka na tehtnici, preden začnete z zajemom. g) Vklopite stroj za zajem in ga upravljajte v skladu z navodi li. h) Cilindre ne napolnite prekomerno. (Nič več kot 80 % prostornine tekočega polnila)

ajvečjega delovnega tlaka jeklenke, niti začasno. j) Potem ko pravilno napolnite jeklenke in je postopek zaklj učen, poskrbite, da so jeklenke in oprema nemudoma odstranjeni iz lokacije in da so zaprti vsi zaporni ventili na opremi. k) Z zajetim hladilnim sredstvom ne smete napolniti drugega h ladilnega sistema, razen če je bilo hladilno sredstvo očiščeno in preverjeno. Kvalifikacije delavcev Priročnik mora vsebovati posebne informacije o zahtevani usposobljenosti delovnega osebja za vzdrževanje, servisiranje in popravila. Vsak delovni postopek, ki vpliva na varnostna sredstva morajo izvajati izključno pristojne osebe.8 VARNOSTNA NAVODILA Primeri takšnih delovnih postopkov so:

• Posegi v hladilni krogotok.

• Odpiranje zatesnjenih komponent.

• Odpiranje ventiliranih ohišji.

• Za inštalacije z mehanskimi spoji, nameščenimi na terenu, ki so izpostavljeni v uporabljenem prostoru, mora biti v navodilih navedeno, da mora biti oddaljen senzor nameščen

• Nameščen oddaljeno znotraj 2 metrov vodoravne razdalje v vidnem polju enote in na steni znotraj prostora, v katerem je enota nameščena, in - 100 mm nad tlemi, kjer je h0 manj kot 300 mm od tal ali - 300 mm nad tlemi, kjer je h0 več kot 300 mm od tal.9

Najmanjša tlorisna površina Vse notranje enote morajo biti nameščene tako, da je A ali VA večje od Amin. Diagram poteka *1 (ISO 5149-3:2014, točka 5)

• Mc = skupna količina hladilnega sredstva v sistemu (kg)

• A : talna površina (površina prostora, kjer je nameščena n otranja enota, ali najmanjša površina prostora, povezanega prek kanalskega sistema)

• Enota ETRS: hladilni sistemi s povečano tesnostjo.

• hinst : višina namestitve. Višina.

• h0 : višina izpusta. Referenčn a višina oziroma višina najnižje odprtine priključka kanala do posameznega klimatiziranega prostora.

Notranja enota 1 : hinst=0, h0=h1, A=A1, VA=A1+A2 (če je pogoj naravnega prezračevanja izpolnjen)

Notranja enota 2 : hinst=h2, h0=h2, A=A2, VA=A1+A2 (če je pogoj naravnega prezračevanja izpolnjen)

Odprtina za naravno prezračevanje

Dovodna odprtina A1 A2 A3

Tabelo 2 Splošna namestitev A(VA)

Ime modela zunanje enote je »ZRU*«, ime modela notranje enote pa »ARN*«.

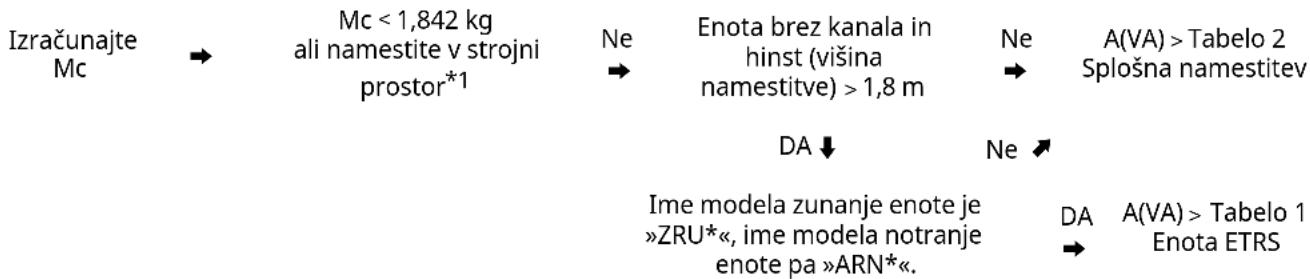

Kako izračunati maksimalno količino hladilnega sredstva Ko nameščate napravo, morate pri določanju količine dodatnega hladilnega sredstva upoštevati obseg in dolžino pipe ter s koliko hladilnega sredstva je mogoče napolniti notranjo enoto. Količina dodatnega hladilnega sredstva (kg) = Skupna dolžina cevi (m): Ø 22,20 mm × 0,313 kg/m (R32) + Skupna dolžina cevi (m): Ø 19,05 mm × 0,235 kg/m (R32) + Skupna dolžina cevi (m): Ø 15,88 mm × 0,153 kg/m (R32) + Skupna dolžina cevi (m): Ø 12,70 mm × 0,103 kg/m (R32) + Skupna dolžina cevi (m): Ø 9,52 mm × 0,053 kg/m (R32) + Skupna dolžina cevi (m): Ø 6,35 mm × 0,019 kg/m (R32) + Število vgrajenih enot HR (2-, 3-, 4-priključne ) × 0,45 kg (R32) + Število vgrajenih enot HR (6-, 8-priključn e) × 0,9 kg (R32) + Količin a dodatnega hladilnega sredstva za notranjo enoto

Namestitev ni dovoljena

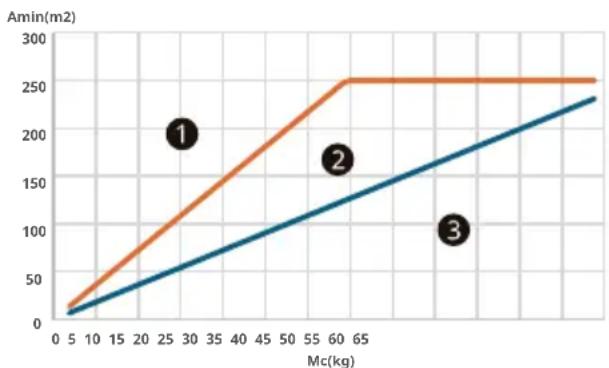

0 5 10 15 20 25 30 35 40 45 50 55 60 65Amin(m2)Mc(kg) *1 Sledite informacijam, ki jih najdete v tabeli Dodatno hladilno sredstvo za IDU. Priložen je zunanji Pri enoti. Priložen je zunanji enoti. Enota ETRS Za namestitev notranje enote so lahko potrebni določeni varnostni ukrepi, odvisno od površine prostora ali prezračevane talne površine (pri uporabi naravnega prezračevanja). Največja napolnjenost sistema je 15,964 kg × število notranjih enot v sistemu, vendar ne več kot 63,856 kg. Varnostni ukrepi so komplet alarma LG (PLDCAA0S), zaporni ventil LG (PRHPZ0*0) in naravno prezračevanje. Za podrobnosti o dodatni opremi LG (alarmni komplet, zaporni ventil) glejte priročnik za dodatno opremo. Graf in tabela temeljita na višini prostora 1 ,8 m. Če je višja (največ 2,2 m), se lahko uporabi manjša minimalna površina tal.11

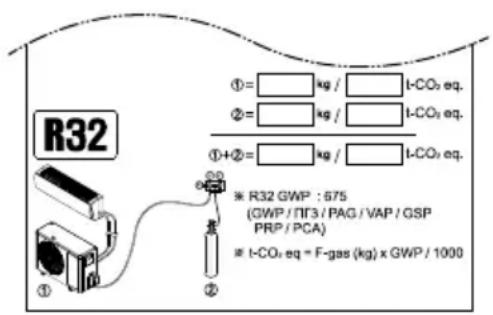

POLNJENJE HLADILNEGA SREDSTVA

SLOVENŠČINA Splošna namestitev Za namestitev notranje enote so lahko potrebni nekateri varnostni ukrepi, odvisno od površine prostora ali prezračevane talne površine (pri uporabi naravnega prezračevanja). Če je Mc večji od 15,964 kg, je treba namestiti naravno prezračevanje. Graf in tabela temeljita na najmanjši višini namestitve notranjih enot. Če je višina večja, se lahko uporabi večja najmanjša talna površina. h0 se razlikuje glede na tip modela.

• Kanal: višina najnižje odprtine priključka kana la do posam eznega klimatiziranega prostora

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Pogoj naravnega prezračevanja Če je vgrajeno naravno prezračevanje, ki izpolnjuje spodnje pogoje, se lahko “A” nadomesti z “VA”. Pri enoti ETRS, kadar se uporablja kot varnostni ukrep, “A” ni mogoče nadomestiti z “VA”.

• Za spodnjo odprtino: - To ni odprtina navzven - Odprtine ni mogoče zapreti - Odprtina mora biti

Anvmin - Površina katerikoli odprtine 300 mm nad tlemi, se ne upošteva pri izračunu

nvmin - Vsaj 50 % Anvmin je ma nj kot 200 mm nad tlemi - Dno spodnje odprtine je

100 mm nad tlemi - Višina odprtine je

• Za zgornjo odprtino: - To ni odprtina navzven - Odprtine ni mogoče zapreti - Odprtina mora biti

50 % Anvmin - Dno zgornje odprtine mora biti

1 500 mm nad tlemi - Višina odprtine je

je gravitacijski pospešek 9,81 m/s²;je povprečna molska masa zraka v kg/kmol. je minimalna površina odprtine za naravno prezra čevanje v m². Za enoto ETRS, Anv min = 0.013 m
