NAUDOJIMO INSTRUKCIJA MULTI V ZRUN060GSS0 LG

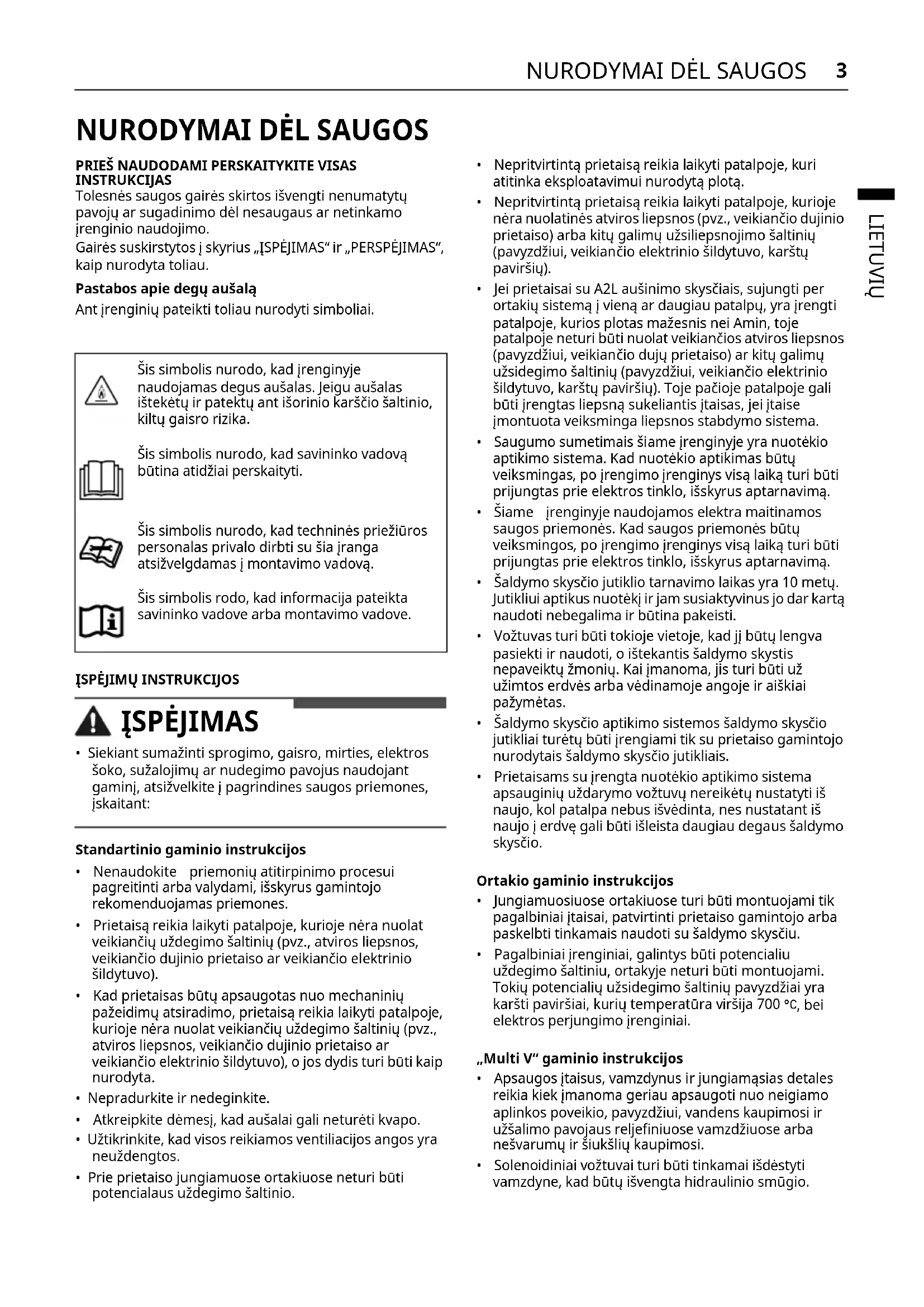

ORO KONDICI- ONIERIUS Prieš pradėdami naudotis prietaisu, atidžiai perskaitykite šį naudotojo vadovą ir laikykite jį patogioje vietoje, kad galėtumėte juo visuomet pasinaudoti. LIETUVIŲ R32 aušalas www.lg.com Autorių teisės © 2025 „LG Electronics“. Visos teisės saugomosTURINYS Šiame vadove gali būti nuotraukų arba turinio, nesuderinamo su jūsų įsigytu modeliu. Šį vadovą gali pakoreguoti gamintojas.

INSTRUKCIJAS Tolesnės saugos gairės skirtos išvengti nenumatytų pavojų ar sugadinimo dėl nesaugaus ar netinkamo įrenginio naudojimo. Gairės suskirstytos į skyrius „ĮSPĖJIMAS“ ir „PERSPĖJIMAS“, kaip nurodyta toliau. Pastabos apie degų aušalą Ant įrenginių pateikti toliau nurodyti simboliai.

• Siekiant sumažinti sprogimo, gaisro, mirties, elektros šoko, sužalojimų ar nudegimo pavojus naudojant gaminį, atsižvelkite į pagrindines saugos priemones, įskaitant: Standartinio gaminio instrukcijos

• Nenaudokite priemonių atitirpinimo procesui pagreitinti arba valydami, išskyrus gamintojo rekomenduojamas priemones.

• Prietaisą reikia laikyti patalpoje, kurioje nėra nuolat veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio prietaiso ar veikiančio elektrinio šildytuvo).

• Kad prietaisas būtų apsaugotas nuo mechaninių pažeidimų atsiradimo, prietaisą reikia laikyti patalpoje, kurioje nėra nuolat veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio prietaiso ar veikiančio elektrinio šildytuvo), o jos dydis turi būti kaip nurodyta.

• Nepradurkite ir nedeginkite.

• Atkreipkite dėmesį, kad aušalai gali neturėti kvapo.

• Užtikrinkite, kad visos reikiamos ventiliacijos angos yra neuždengtos.

• Prie prietaiso jungiamuose ortakiuose neturi būti potencialaus uždegimo šaltinio.

• Nepritvirtintą prietaisą reikia laikyti patalpoje, kuri atitinka eksploatavimui nurodytą plotą.

• Nepritvirtintą prietaisą reikia laikyti patalpoje, kurioje nėra nuolatinės atviros liepsnos (pvz., veikiančio dujinio prietaiso) arba kitų galimų užsiliepsnojimo šaltinių (pavyzdžiui, veikiančio elektrinio šildytuvo, karštų paviršių).

• Jei prietaisai su A2L aušinimo skysčiais, sujungti per ortakių sistemą į vieną ar daugiau patalpų, yra įrengti patalpoje, kurios plotas mažesnis nei Amin, toje patalpoje neturi būti nuolat veikiančios atviros liepsnos (pavyzdžiui, veikiančio dujų prietaiso) ar kitų galimų užsidegimo šaltinių (pavyzdžiui, veikiančio elektrinio šildytuvo, karštų paviršių). Toje pačioje patalpoje gali būti įrengtas liepsną sukeliantis įtaisas, jei įtaise įmontuota veiksminga liepsnos stabdymo sistema.

• Saugumo sumetimais šiame įrenginyje yra nuotėkio aptikimo sistema. Kad nuotėkio aptikimas būtų veiksmingas, po įrengimo įrenginys visą laiką turi būti prijungtas prie elektros tinklo, išskyrus aptarnavimą.

• Šiame įrenginyje naudojamos elektra maitinamos saugos priemonės. Kad saugos priemonės būtų veiksmingos, po įrengimo įrenginys visą laiką turi būti prijungtas prie elektros tinklo, išskyrus aptarnavimą.

• Šaldymo skysčio jutiklio tarnavimo laikas yra 10 metų. Jutikliui aptikus nuotėkį ir jam susiaktyvinus jo dar kartą naudoti nebegalima ir būtina pakeisti.

• Vožtuvas turi būti tokioje vietoje, kad jį būtų lengva pasiekti ir naudoti, o ištekantis šaldymo skystis nepaveiktų žmonių. Kai įmanoma, jis turi būti už užimtos erdvės arba vėdinamoje angoje ir aiškiai pažymėtas.

• Šaldymo skysčio aptikimo sistemos šaldymo skysčio jutikliai turėtų būti įrengiami tik su prietaiso gamintojo nurodytais šaldymo skysčio jutikliais.

• Prietaisams su įrengta nuotėkio aptikimo sistema apsauginių uždarymo vožtuvų nereikėtų nustatyti iš naujo, kol patalpa nebus išvėdinta, nes nustatant iš naujo į erdvę gali būti išleista daugiau degaus šaldymo skysčio. Ortakio gaminio instrukcijos

• Jungiamuosiuose ortakiuose turi būti montuojami tik pagalbiniai įtaisai, patvirtinti prietaiso gamintojo arba paskelbti tinkamais naudoti su šaldymo skysčiu.

• Pagalbiniai įrenginiai, galintys būti potencialiu uždegimo šaltiniu, ortakyje neturi būti montuojami. Tokių potencialių užsidegimo šaltinių pavyzdžiai yra karšti paviršiai, kurių temperatūra viršija 700

, bei elektros perjungimo įrenginiai. „Multi V“ gaminio instrukcijos

• Apsaugos įtaisus, vamzdynus ir jungiamąsias detales reikia kiek įmanoma geriau apsaugoti nuo neigiamo aplinkos poveikio, pavyzdžiui, vandens kaupimosi ir užšalimo pavojaus reljefiniuose vamzdžiuose arba nešvarumų ir šiukšlių kaupimosi.

• Solenoidiniai vožtuvai turi būti tinkamai išdėstyti vamzdyne, kad būtų išvengta hidraulinio smūgio. Šis simbolis nurodo, kad įrenginyje naudojamas degus aušalas. Jeigu aušalas ištekėtų ir patektų ant išorinio karščio šaltinio, kiltų gaisro rizika. Šis simbolis nurodo, kad savininko vadovą būtina atidžiai perskaityti. Šis simbolis nurodo, kad techninės priežiūros personalas privalo dirbti su šia įranga atsižvelgdamas į montavimo vadovą. Šis simbolis rodo, kad informacija pateikta savininko vadove arba montavimo vadove.4

NURODYMAI DĖL SAUGOS

• Elektromagnetiniai vožtuvai neturi blokuoti šaldymo skysčio, nebent šaldymo sistemos žemo slėgio pusėje yra įrengta apsauga.

• Reikia išbandyti lauke pagamintų aušinimo skysčio jungčių sandarumą patalpose. Tikrinimo metodo jautrumas turi būti ne mažesnis kaip 5 gramai per metus aušinimo skysčiui, kai slėgis yra bent 0,25 karto didesnis už didžiausią leistiną slėgį. Neturi būti jokių nuotėkių.

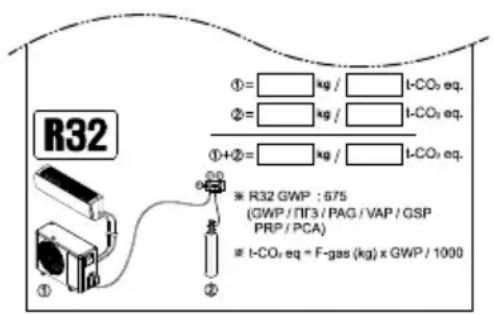

• Patikrinę žemiau ant lauko įrenginio priklijuotą etiketę, ant jo užrašykite šaldymo skysčio kiekį. „Hydrokit“ gaminio instrukcijos

• Apsaugos įtaisai, vamzdynai ir jungtys turi būti apsaugoti nuo nepageidaujamo aplinkos poveikio.

• Oro ištraukimo iš patalpos anga turi būti ties šaldymo skysčio išleidimo tašku arba žemiau.

• Jei įrenginys montuojamas ant grindų, šaldymo skysčio išleidimo taškas turi būti kuo žemiau.

• Oro ištraukimo angos turi būti pakankamu atstumu nutolusios nuo oro įleidimo angų, kad būtų išvengta pakartotinio cirkuliavimo į erdvę.

• Siekiant sumažinti nedidelių sužalojimų, gedimo ar gaminio arba nuosavybės žalos naudojant gaminį, atsižvelkite į pagrindines saugos priemones, įskaitant: Standartinio gaminio instrukcijos

• Asmenys, dirbantys su šaldalo kontūru arba jį ardantys, privalo turėti šioje pramonės šakoje akredituotos atestavimo įstaigos išduotą galiojantį atestatą, liudijantį, kad atestato turėtojas pagal šioje pramonės šakoje pripažintus vertinimo reikalavimus geba saugiai dirbti su šaldalais.

• Techninė priežiūra atliekama tik taip, kaip rekomenduoja įrangos gamintojas. Techninė priežiūra ir remonto darbai, kuriems būtina kitų kvalifikuotų darbuotojų pagalba, atliekami prižiūrint asmeniui, turinčiam teisę naudoti degius aušalus.

• Darbai su vamzdynu turi būti minimalūs.

• Vamzdyną reikia apsaugoti nuo fizinės žalos.

• Turi būti laikomasi nacionalinių dujų reglamentų.

• Mechaniniai sujungimai (mechaninės jungtys ar valcuoti sujungimai) turi būti prieinami priežiūros tikslais.

• Techninės priežiūros darbus leidžiama atlikti tik laikantis gamintojo rekomendacijų.

• Įrenginys sandėliuojamas taip, kad nebūtų mechaniškai sugadintas.

• Gamintojas turėtų nurodyti kitus galimai nuolatinio naudojimo šaltinius, kurie gali sukelti naudojamo aušinimo skysčio užsidegimą.

• Prieš atidarant vožtuvus turi būti atliktas lituotas, suvirintas arba mechaninis sujungimas, kad tarp šaldymo sistemos dalių galėtų tekėti aušalas.

• Kai mechaniniai jungikliai naudojami pakartotinai patalpose, turi būti atnaujintos sandarinimo dalys.

• Kai valcuotos jungtys pakartotinai naudojamos patalpose, valcuota dalis turi būti pagaminta iš naujo.

• Aušalo vamzdžiai turi būti apsaugoti arba uždengti, kad būtų išvengta pažeidimų.

• Lanksčios aušalo jungtys (pvz., jungiamosios linijos tarp vidinio ir išorinio įrenginių), kurios įprastos eksploatacijos metu gali pasislinkti, turi būti apsaugotos nuo mechaninių pažeidimų.

• Reguliariai (daugiau nei kartą per metus) vandeniu išvalykite šilumokaitį, kuriame susikaupė dulkių ar druskų.

• Įrenginio išmontavimas, aušalo alyvos ir naudojamų dalių apdorojimas turi būti atliekamas pagal vietinius ir nacionalinius reikalavimus. Ortakio gaminio instrukcijos

• Prijungtas per ortakių sistemą prie vieno ar kelių patalpų, tiekiamas ir grįžtantis oras turi būti tiesiogiai nukreipiamas į erdvę.

• Tokios atviros zonos kaip pakabinamos lubos neturėtų būti naudojamos kaip grįžtamojo oro kanalas. „Multi V“ gaminio instrukcijos

• Įrangos vamzdynai žmonių buvimo vietoje turi būti įrengti taip, kad eksploatuojant ir atliekant techninę priežiūrą būtų apsaugoti nuo atsitiktinių pažeidimų.

• Siekiant išvengti per didelės šaldymo vamzdžių vibracijos ar pulsavimo reikia imtis atsargumo priemonių.

• Reikia numatyti ilgų vamzdynų plėtimąsi ir susitraukimą.

• Šaldymo sistemų vamzdžiai turi būti suprojektuoti ir sumontuoti taip, kad būtų kuo mažesnė tikimybė, jog hidraulinis smūgis sugadins sistemą.

• Prieš dengiant bet kokią izoliaciją, plieninius vamzdžius ir komponentus nuo korozijos reikia apsaugoti nerūdijančia danga.

• Lanksčius vamzdžių elementus reikia apsaugoti nuo mechaninių pažeidimų, per didelio įtempimo sukant ar kitų jėgų. Kasmet reikėtų tikrinti, ar nėra mechaninių pažeidimų.

• Patalpų įranga ir vamzdžiai turi būti saugiai sumontuoti ir apsaugoti taip, kad dėl tokių įvykių kaip baldų perkėlimas ar rekonstrukcijos darbai netyčia nesulūžtų.5

NURODYMAI DĖL SAUGOS

LIETUVIŲ Techninės priežiūros saugos instrukcijos Vietos patikros

• Prieš pradedant darbą su sistemomis, kuriose yra degių šaldymo skysčių, būtina atlikti saugos patikras siekiant sumažinti užsidegimo pavojų. Prieš remontuojant šaldymo sistemą, reikia laikytis nurodytų atsargumo priemonių. Darbo tvarka

• Darbai turi būti atliekami kontroliuojama tvarka, kad būtų kuo mažesnis degių dujų ar garų keliamas pavojus. Bendra darbo vieta

• Visi techninės priežiūros darbuotojai ir kiti vietoje dirbantys asmenys turi būti supažindinti su atliekamų darbų pobūdžiu. Reikia vengti dirbti ankštose vietose. Patikrinimas, ar yra šaldymo skysčio

• Prieš darbą ir jo metu vieta turi būti patikrinta tinkamu šaldymo skysčio detektoriumi, siekiant užtikrinti, kad technikas žinotų apie galimai degų orą.

• Įsitikinkite, kad naudojama nuotėkio aptikimo įranga yra tinkama degiems šaldymo skysčiams, t. y. nekibirkščiuoja, pakankamai sandari ir iš esmės saugi. Gesintuvo buvimas

• Jei su šaldymo įranga ar su ja susijusiomis dalimis turi būti atliekami darbai, kuriuose galimas karštis, netoliese turi būti tinkama gaisrų gesinimo įranga. Šalia pildymo vietos turi būti sausų miltelių arba CO2 gesintuvas. Jokių užsiliepsnojimo šaltinių

• Joks asmuo, atliekantis šaldymo sistemų darbus, kurių metu būna atviri bet kokie vamzdžiai, negali naudoti užsiliepsnojimo šaltinių taip, kad galėtų kilti gaisro arba sprogimo pavojus.

• Visi galimi užsiliepsnojimo šaltiniai, įskaitant cigarečių rūkymą, turi būti pakankamai toli nuo įrengimo, taisymo, šalinimo ir išmetimo vietos, per kurią į aplinką gali išsiskirti šaldymo skysčio. Prieš pradedant darbą reikia apžiūrėti įrangos aplinką siekiant įsitikinti, kad nėra degių medžiagų ar užsiliepsnojimo pavojaus. Būtina naudoti ženklus „Nerūkyti“. Ventiliuojama zona

• Prieš įsilauždami į sistemą arba atlikdami bet kokius karštuosius darbus įsitikinkite, kad vieta yra atvira arba tinkamai vėdinama. Visą darbo laiką reikia palaikyti tam tikrą ventiliacijos lygį. Vėdinimas turi saugiai išsklaidyti bet kokį išleistą aušinimo skystį ir, pageidautina, išstumti jį į atmosferą. Šaldymo įrangos patikros

• Kai keičiami elektriniai komponentai, jie turi atitikti paskirtį ir reikiamas specifikacijas. Visada reikia laikytis gamintojo techninės priežiūros rekomendacijų.

• Jei kyla abejonių, pasitarkite su gamintojo technikos skyriumi.

• Įrangai, kurioje naudojami degūs šaldymo skysčiai, turi būti atliekamos nurodytos patikros: - Faktinis aušalo kiekis priklauso nuo patalpos, kurioje sumontuotos aušalo turinčios dalys, dydžio. - Vėdinimo įrenginiai ir išleidimo angos veikia tinkamai ir nėra užblokuoti. - Jei naudojamas netiesioginis šaldymo kontūras, patikrinama, ar antriniame kontūre yra aušalo. - Žymėjimas ant įrangos ir toliau turi būti matomas ir įskaitomas. Žymėjimai ir ženklai, kurie yra neįskaitomi, turi būti pataisyti. - Šaldymo vamzdis arba komponentai įtaisomi taip, kad jų neveiktų jokia medžiaga, galinti sukelti koroziją, nebent komponentai yra pagaminti iš medžiagų, kurios iš esmės yra atsparios korozijai arba tinkamai nuo jos apsaugotos. Elektros prietaisų patikra

• Elektros komponentų remontas ir techninė priežiūra apima pirminius saugos tikrinimus bei komponentų apžiūros procedūras.

• Jei yra gedimas, galintis pakenkti saugai, elektros grandinėje neturi būti įjungtas joks elektros energijos tiekimas, kol gedimas nepašalintas.

• Jei gedimo iš karto pašalinti nepavyksta, bet būtina tęsti darbą, turi būti taikomas tinkamas laikinas sprendimas.

• Apie tai reikia pranešti įrangos savininkui, kad visos šalys galėtų pasitarti.

• Pradinės saugos patikros taip pat apima: - Iškraunami kondensatoriai: tai turi būti atliekama saugiai, kad būtų išvengta kibirkščiavimo. - Pildant, utilizuojant ar valant sistemą neturi būti atvirų komponentų ir laidų, kuriais tekėtų elektros srovė. - Nepertraukiamas įžeminimas. Sandarių komponentų remontas

• Remontuojant sandarius komponentus, prieš nuimant sandarinimo dangčius ir pan., nuo įrangos reikia atjungti visus elektros tiekimo šaltinius.

• Jei techninės priežiūros metu įrangai būtina užtikrinti elektros tiekimą, kritiškiausiame taške turi būti nuolat veikianti nuotėkio aptikimo sistema, įspėjanti apie galimai pavojingą situaciją.

• Ypatingas dėmesys turi būti skiriamas toliau nurodytiems dalykams, siekiant užtikrinti, kad dirbant su elektros komponentais korpusas nebūtų pakeistas taip, jog sumažėtų apsaugos lygis.

• Tai apima kabelių pažeidimus, didelį jungčių, gnybtų, pagamintų ne pagal originalią specifikaciją, skaičių, sandariklių pažeidimus, netinkamą riebokšlių montavimą ir kt.

• Įsitikinkite, kad aparatas įtaisytas tinkamai.

• Įsitikinkite, kad sandariklių arba sandarinimo medžiagų būklė nepablogėjo tiek, kad jie nebeapsaugotų nuo degaus oro.

• Pakaitinės dalys turi atitikti gamintojo specifikacijas. Iš esmės saugių komponentų remontas

• Netaikykite grandinei jokių nuolatinių indukcinių ar talpinių apkrovų, jei nesate tikri, kad jos neviršys naudojamos įrangos leistinos įtampos ir srovės.6

NURODYMAI DĖL SAUGOS

• Iš esmės saugūs komponentai yra tokie, kurie gali būti naudojami su elektros srove degioje atmosferoje.

• Patikros aparatas turi būti tinkamos klasės.

• Komponentus keiskite tik gamintojo nurodytomis dalimis.

• Dėl kitų dalių šaldymo skystis gali užsidegti, jei netyčia pateks į aplinką. PASTABA

• Silikoninio sandariklio naudojimas gali pabloginti kai kurių tipų nuotėkio aptikimo įrangos efektyvumą.

• Iš esmės saugūs komponentai prieš dirbant neturi būti izoliuojami. Kabeliai

• Kabeliai neturi būti susidėvėję, rūdijantys, per didelio slėgio, neturi vibruoti, juose neturi būti aštrių briaunų ar kitokio neigiamo aplinkos poveikio.

• Atliekant patikrinimą taip pat atsižvelgiama į senėjimo arba nuolatinės vibracijos, kurią sukelia tokie šaltiniai kaip kompresoriai ar ventiliatoriai, poveikį. Degiųjų šaldymo skysčių aptikimas

• Jokiomis aplinkybėmis ieškant ar aptinkant šaldymo skysčio nuotėkį negalima naudoti potencialių užsidegimo šaltinių.

• Negalima naudoti halogenidinio degiklio (ar bet kokio kito atvirą liepsną naudojančio detektoriaus).

• Šie nuotėkio aptikimo metodai tinkami visoms šaldymo skysčio sistemoms. - Šaldymo skysčio nutekėjimui aptikti reikia naudoti elektroninius nuotėkio detektorius, tačiau degių šaldymo skysčių atveju jų jautrumas gali būti nepakankamas arba jį gali reikėti kalibruoti iš naujo. (Aptikimo įrangą reikia kalibruoti ten, kur nėra šaldymo skysčio.) - Patikrinkite, ar detektorius nėra potencialus užsidegimo šaltinis ir yra tinkamas naudojamam šaldymo skysčiui. - Nuotėkio aptikimo įrangą reikia nustatyti tam tikram šaldymo skysčio LFL procentui, kalibruoti pagal naudojamą šaldymo skystį ir patvirtinti atitinkamą dujų procentinę dalį (daugiausia 25 %). - Nuotėkio aptikimo skysčius taip pat galima naudoti su daugeliu aušinimo skysčių, tačiau reikia vengti naudoti ploviklius, kurių sudėtyje yra chloro, nes chloras gali reaguoti su aušinimo skysčiu ir išėsdinti varinį vamzdyną. PASTABA

• Skysčio nuotėkio aptikimo pavyzdžiai - Burbuliukų būdas - Fluorescencinių medžiagų būdas - Jei įtariama, kad yra nuotėkis, reikia pašalinti / užgesinti atvirą liepsną. - Pastebėjus šaldymo skysčio pratekėjimą, kai reikia atlikti litavimo darbus, iš sistemos reikia išpilti visą šaldymo skystį arba jį izoliuoti (uždarant vožtuvus) nuo nutekėjimo atokesnėje sistemos dalyje. Šaldymo skystį reikia pašalinti atliekant pašalinimo ir evakuacijos procedūrą. Pašalinimas ir evakuacija

• Atidarius šaldymo skysčio grandinę, kai ją reikia remontuoti (ar bet kokiais kitais tikslais), taikomos įprastos procedūros. Tačiau esant degiems aušinimo skysčiams svarbu vadovautis geriausia praktika, nes reikia atsižvelgti į degumą. Būtina laikytis tokios procedūros: - Pašalinkite šaldymo skystį - Grandinę išvalykite inertinėmis dujomis (pasirinktinai A2L) - Ištuštinkite (pasirinktinai A2L) - Išvalykite inertinėmis dujomis (pasirinktinai A2L) - atidarykite grandinę ją prapjaudami arba lituodami.

• Šaldymo skystį reikia surinkti į tinkamus regeneravimo cilindrus.

• Prietaisuose, kuriuose yra degių aušinimo skysčių, išskyrus A2L aušinimo skysčius, sistemą reikia prapūsti azotu be deguonies, kad prietaisas būtų saugus degiems aušinimo skysčiams.

• Šią procedūrą gali tekti pakartoti kelis kartus.

• Suslėgto oro arba deguonies negalima naudoti šaldymo sistemoms valyti.

• Prietaisuose, kuriuose yra degių aušinimo skysčių, išskyrus A2L aušinimo skysčius, aušinimo skysčius reikia išvalyti suardant sistemoje esantį vakuumą azotu be deguonies ir toliau pildant, kol bus pasiektas darbinis slėgis, tada išleidžiant į atmosferą ir galiausiai nuleidžiant iki vakuumo.

• Šią procedūrą reikia kartoti, kol sistemoje neliks šaldymo skysčio.

• Panaudojus paskutinį azoto be deguonies užpildymą, sistemą reikia išvėdinti iki atmosferinio slėgio, kad būtų galima atlikti darbus.

• Šią operaciją atlikti būtina, jei ketinate lituoti vamzdžius.

• Patikrinkite, ar vakuuminio siurblio išvedimas nėra greta potencialių uždegimo šaltinių ir ar užtikrinama pakankama ventiliacija. Užpildymo procedūros

• Be tradicinių užpildymo procedūrų taip pat reikia vadovautis toliau pateikiamais nurodymais. - Patikrinkite, ar naudojant užpildymo įrangą sistema neužteršiama kitais aušinimo skysčiais. Žarnos ir linijos turi būti kaip įmanoma trumpesnės, kad jose esantis aušinimo skystis būtų kuo mažesnis. - Balionus reikia laikyti atitinkamoje padėtyje, kaip nurodoma instrukcijoje. - Patikrinkite, ar šaldymo sistema yra įžeminta ir tik tada sistemą užpildykite aušinimo skysčiu. - Baigę užpildymą pažymėkite sistemą (jei to dar nepadarėte). - Reikia elgtis itin atidžiai, kad neperpildytumėte šaldymo sistemos.7

• Prieš užpildant sistemą reikia patikrinti jos slėgį, naudojant tinkamas išvalymo dujas.

• Baigus užpildymą, tačiau prieš pradedant eksploatavimą reikia patikrinti, ar sistema nėra pralaidi.

• Prieš išeinant iš objekto reikia atlikti sandarumo bandymus. Surinkimas

• Iš sistemos šalinant šaldymo skystį (prieš aptarnavimą ar pakartotinį paruošimą eksploatuoti) rekomenduojama saugiai pašalinti visus šaldymo skysčius.

• Šaldymo skystį perkeldami į cilindrus patikrinkite, ar naudojami tik tinkami šaldymo skysčio surinkimo cilindrai.

• Patikrinkite, ar naudojamas teisingas cilindrų skaičius visai sistemos įkrovai talpinti.

• Visi cilindrai, kurie bus naudojami, yra skirti surinktam aušinimo skysčiui ir yra pažymėti konkrečiai tam aušinimo skysčiui (t. y. specialūs cilindrai aušinimo skysčiui surinkti).

• Cilindrai turi būti su tinkamai veikiančiu slėgio išleidimo vožtuvu ir atitinkamais uždarymo vožtuvais. Prieš surinkdami skystį ištuštinkite surinkimo cilindrus ir, jei įmanoma, atvėsinkite.

• Surinkimo įranga turi būti tinkamai veikianti, su naudojamos įrangos instrukcijomis ir turi būti tinkama degiems šaldymo skysčiams surinkti.

• Be to, reikia turėti sukalibruotas ir tinkamai veikiančias svarstykles.

• Žarnos turi būti su sandariomis ir tinkamai veikiančiomis atjungimo movomis.

• Prieš naudodami surinkimo mašiną patikrinkite, ar ji tinkamai veikia, ar tinkamai buvo atliktas jos techninis aptarnavimas ir ar atitinkami elektros komponentai yra sandarūs, kad išleidžiant šaldymo skystį neužsidegtų. Jei dvejojate, pasitarkite su gamintoju.

• Surinktą šaldymo skystį reikia grąžinti šaldymo skysčio tiekėjui tinkamame surinkimo cilindre, užklijavus tinkama atliekų pervežimo pastabą.

• Surinkimo įrenginiuose nemaišykite šaldymo skysčių, ypač cilindruose. Jei kompresorius ar kompresoriaus alyvą reikia pašalinti, patikrinkite, ar jie pakankamai ištuštinti, kad tepale neliktų degaus šaldymo skysčio.

• Išleidimo procedūrą reikia atlikti prieš kompresorių grąžinant tiekėjams.

• Procedūrai paspartinti reikėtų naudoti tik elektrinį kompresoriaus korpuso šildymą.

• Alyva iš sistemos turi būti išleidžiama saugiai. Ženklinimas

• Įranga turi būti paženklinta nurodant, kad jos eksploatacija buvo nutraukta, o šaldymo skystis išleistas.

• Etiketėje nurodoma data ir pasirašoma.

• Įsitikinkite, kad ant įrangos yra etiketės, kuriose nurodoma, kad įrangoje yra degaus šaldymo skysčio. Eksploatacijos nutraukimas

• Prieš atlikdamas šią procedūrą technikas turi būti gerai susipažinęs su įranga ir visomis jos detalėmis.

• Rekomenduojama geroji praktika, kad visos šaldymo medžiagos būtų utilizuojamos saugiai.

• Prieš atliekant užduotį, paimamas alyvos ir šaldymo skysčio mėginys, kad būtų galima ištirti prieš naudojant utilizuotą šaldymo skystį pakartotinai.

• Svarbu, kad prieš pradedant užduotį būtų pasiekiamas elektros maitinimas. a) Susipažinkite su įranga ir jos eksploatavimu. b) Izoliuokite sistemą elektriniu požiūriu. c) Prieš dirbdami įsitikinkite, kad: - yra mechaninio apdorojimo įranga, tinkama šaldymo skysčio balionams - yra asmeninės saugos įranga ir ji naudojama tinkamai - utilizavimo procesą visada turi prižiūrėti įgaliotas asmuo - utilizavimo įranga ir balionai atitinka tam tikrus standartus. d) Šaldymo sistemą išpumpuokite, jei įmanoma. e) Jei sukurti vakuumo neįmanoma, iš sistemos vamzdyno šaldymo skystį išleiskite kitais būdais. f) Prieš utilizuodami įsitikinkite, kad balionas yra ant svarstyklių. g) Paleiskite utilizavimo įrenginį ir laikykitės instrukcijų. h) Balionų neperpildykite. (Neviršykite 80 % skysčio tūrio).

i) Net laikinai neviršykite didžiausio baliono darbinio

slėgio. j) Tinkamai pripildę balionus ir užbaigę procesą, balionus ir įrangą nedelsdami pašalinkite iš vietos ir uždarykite visus įrangos izoliavimo vožtuvus. k) Utilizuotas šaldymo skystis neturi būti naudojamas kitoje šaldymo sistemoje, kol neišvalomas ir nepatikrinamas. Darbuotojų kvalifikacija Vadove turi būti pateikta konkreti informacija apie reikalaujamą techninės priežiūros, aptarnavimo ir remonto operacijų dirbančio personalo kvalifikaciją. Visas darbo procedūras, turinčias įtakos saugos priemonėms, gali atlikti tik kompetentingi asmenys. Tokių darbo procedūrų pavyzdžiai:

• Patekimas į šaldymo grandinę.

• Sandarių komponentų atidarymas.

• Ventiliacijos angų atidarymas.

• Įrenginiams su mechaninėmis jungtimis, kurios yra atviros žmonių buvimo vietoje, instrukcijose turi būti nurodyta, kad būtinas jutiklis.

• Nutolęs 2 m horizontaliu atstumu, nukreiptas į įrenginį ir ant sienos patalpoje, kurioje įrenginys sumontuotas;

- 100 mm virš grindų, kai h0 yra ne daugiau kaip 300 mm nuo grindų; arba - 300 mm virš grindų, kai h0 yra daugiau kaip 300 mm nuo grindų.8

Minimalus grindų plotas Visi vidiniai blokai turi būti montuojami, kai A arba VA yra didesni nei Amin Techninė schema *1 (ISO 5149-3:2014, 5 punktas)

• Mc: bendras šaldymo skysčio kiekis si stemoje (kg)

• A: grindų plotas (patalpa, kurioje montuojamas vidaus blokas, arba mažiausias patalpos, prijungiamos prie ortakių sistemos, plotas)

• VA: ventiliuojamas grindų

otas (prijungtos patalpos naudojant natūralią ventiliaciją ploto suma)

• Amin: mažiausias grindų plotas (randamas 1 arba 2 le ntelėje)

• ETRS įrenginys: padidinto sandarumo šaldym o sistemos.

• hinst: montavimo aukštis. Aukštis.

• h0: atleidimo aukštis. Atskaitos aukštis arba žemiausios l atako prijungimo angos prijungimas prie kiekvienos kondicionuojamos erdvės

1 vidaus blokas: hinst=0, h0=h1, A=A1, VA=A1+A2 (jei tenkinama natūralios ventiliacijos sąlyga)

Natūrali ventiliacijos anga

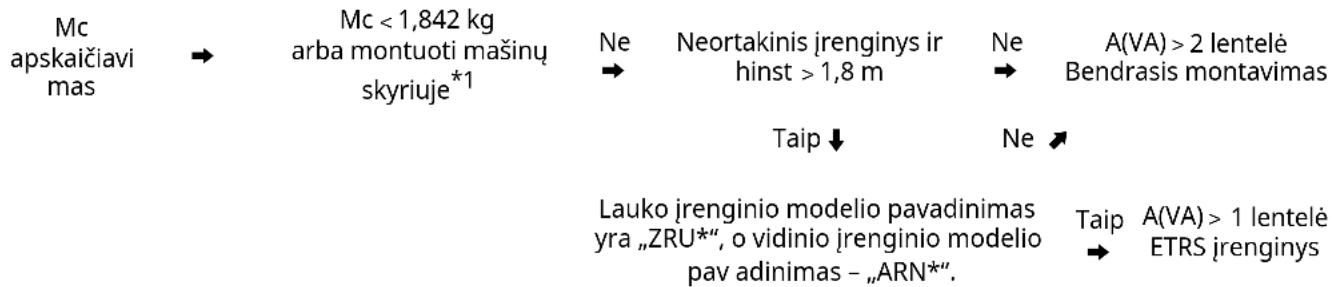

1,842 kg arba montuoti mašinų skyriuje

2 lentelė Bendrasis montavimas Neortakinis įrenginys ir hinst

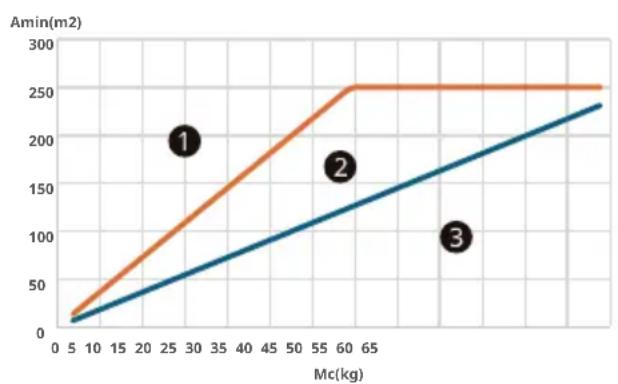

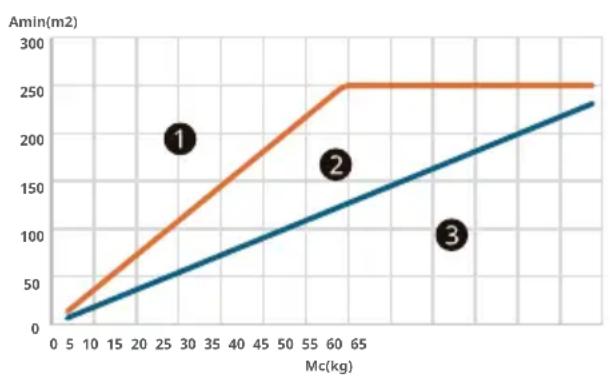

1 lentelė ETRS įrenginys Taip

Lauko įrenginio modelio pavadinimas yra „ZRU*“, o vidinio įrenginio modelio pav adinimas – „ARN*“.

LIETUVIŲ Kaip apskaičiuoti didžiausią šaldymo skysčio kiekį Montuojant prietaisą papildomai įpilamo šaldymo skysčio kiekis turi būti nustatomas atsižvelgiant į vamzdžio skersmenį ir vidaus bloko reikalavimus. Papildomo šaldymo skysčio kiekis (kg) = Bendras vamzdžių ilgis (m): Ø 22,20 mm X 0,313 kg/m (R32) + Bendras vamzdžių il gis (m): Ø 19,05 mm X 0,235 kg/m (R32) + Bendras vamzdžių il gis (m): Ø 15,88 mm X 0,153 kg/m (R32) + Bendras vamzdžių il gis (m): Ø 12,70 mm X 0,103 kg/m (R32) + Bendras vamzdžių il gis (m): Ø 9,52 mm X 0,053 kg/m (R32) + Bendras vamzdžių il gis (m): Ø 6,35 mm X 0,019 kg/m (R32) + Įtaisytų HR blokų skaičius (2, 3, 4 prievad.) X 0,45 kg (R32) + Įtaisytų HR blokų skaičius (6, 8 prievad.) X 0,9 kg (R32) + Vidaus bloko papildomo šaldymo skysčio ki ekis

Žemiausio aukšto po žeme mažiausias grindų plotas Kitų aukštų mažiausias grindų plotas

Nereikalingos jokios saugos priemonės

Dvi saugos priemonės

Nereikia jokio saugos įrenginio

Viena saugos priemonė

Dvi saugos priemonės

1 Žr. dokumentą IDU papildomo šaldymo skysčio lentelė. Pateikiama lauko bloke. ETRS įrenginys Jei norite įrengti vidaus įrenginį, gali reikėti tam tikrų saugos priemonių, priklausomai nuo ploto arba ventiliuojamo grindų ploto (kai naudojama natūrali ventiliacija). Didžiausia sistemos apkrova yra 15.964 kg x sistemos vidaus blokų skaičius, neviršijantis 63,856 kg. Saugos priemonės yra LG signalizacijos komplektas (PLDCAA0S), LG išjungimo vožtuvas (PRHPZ0*0) ir natūrali ventiliacija. Daugiau informacijos apie LG priedus (signalizacijos komplektą, išjungimo vožtuvą) ieškokite priedų vad ove. Diagrama ir lentelė sudarytos pagal patalpos aukšt į 1,8m. Jei jis aukštesnis (daugiausia 2,2 m), galima taikyti mažesnį minimalų grindų plotą.10

ŠALDYMO SKYSČIO PILDYMAS

Bendrasis montavimas Norėdami įrengti vidaus bloką, gali prireikti saugos įrenginio, priklausomai nuo ploto arba vėdinamo grindų ploto (kai naudojamas natūrali ventiliacija). Jei Mc yra didesnis nei 15,964 kg, būtina įrengti natūralią ventiliaciją. Diagrama ir lentelė yra grindžiamos mažiausiu vidaus blokų montavimo aukščiu. Jei jis aukštesnis, galima taikyti didesnį mažiausią grindų plotą. h0 skiriasi priklausomai nuo modelio tipo.

• Kabinamas ant lubų arba tvirtinamas prie sienos: 2,2

• Kasetė , pastatoma ant grindų (PT,PF): 1,8

• „Hydrokit“ (tvirtinamas prie sienos): 1,3

• „Hydrokit“ (pastatomas ant grindų), pastatom as ant grindų (kita): 0,6

• Ortakis: ortakio pajungimo prie kiekvienos kondicionuojamos zonos žemiausios angos aukštis

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Natūralios vėdinimo sąlygos Jei natūrali ventiliacija įrengiama atsižvelgiant į toliau nurodytas sąlygas, „A“ galima pakeisti „VA“. Jei ETRS įrenginyje ji naudojama kaip saugos priemonė, „A“ negalima pakeisti „VA“.

• Apatinei angai: - Tai nėra į lauką išeinanti anga - Angos negalima uždaryti - Anga tu ri būti

Anvmin - Nustatant Anvmin angų, esanč ių daugiau kaip 300 mm vi rš grindų, plotas neskaičiuojamas - Bent 50 % Anvmin yra mažiau nei 200 mm virš grindų - Apatinės angos apačia yra

100 mm nuo grindų - Angos aukštis yra

• Viršutinė anga: - Tai nėra į lauką išeinanti anga - Angos negalima uždaryti - Anga turi būti

50 % Anvmin - Viršutinės angos apačia turi b ūti

1 500 mm virš grindų - Angos aukštis yra

1 patalpa 2 patalpa Neskaičiuojama• Mažiausias angų plotas (Anv) Neviršyti toliau nurodytų dydžių LFL Tai apatinė degumo riba kg/m³;A Tai patalpos plotas m²;M Tai šaldymo skysčio m olinė masė kg/kmol;

Tai sunkio pagreitis 9,81 m/s²; Tai vidutinė molinė oro mas ė kg/kmol. Tai mažiausia natūralaus vėdinimo anga m². ETRS įrenginiui, Anv min = 0.013 m
