BRUKSANVISNING MULTI V ZRUN060GSS0 LG

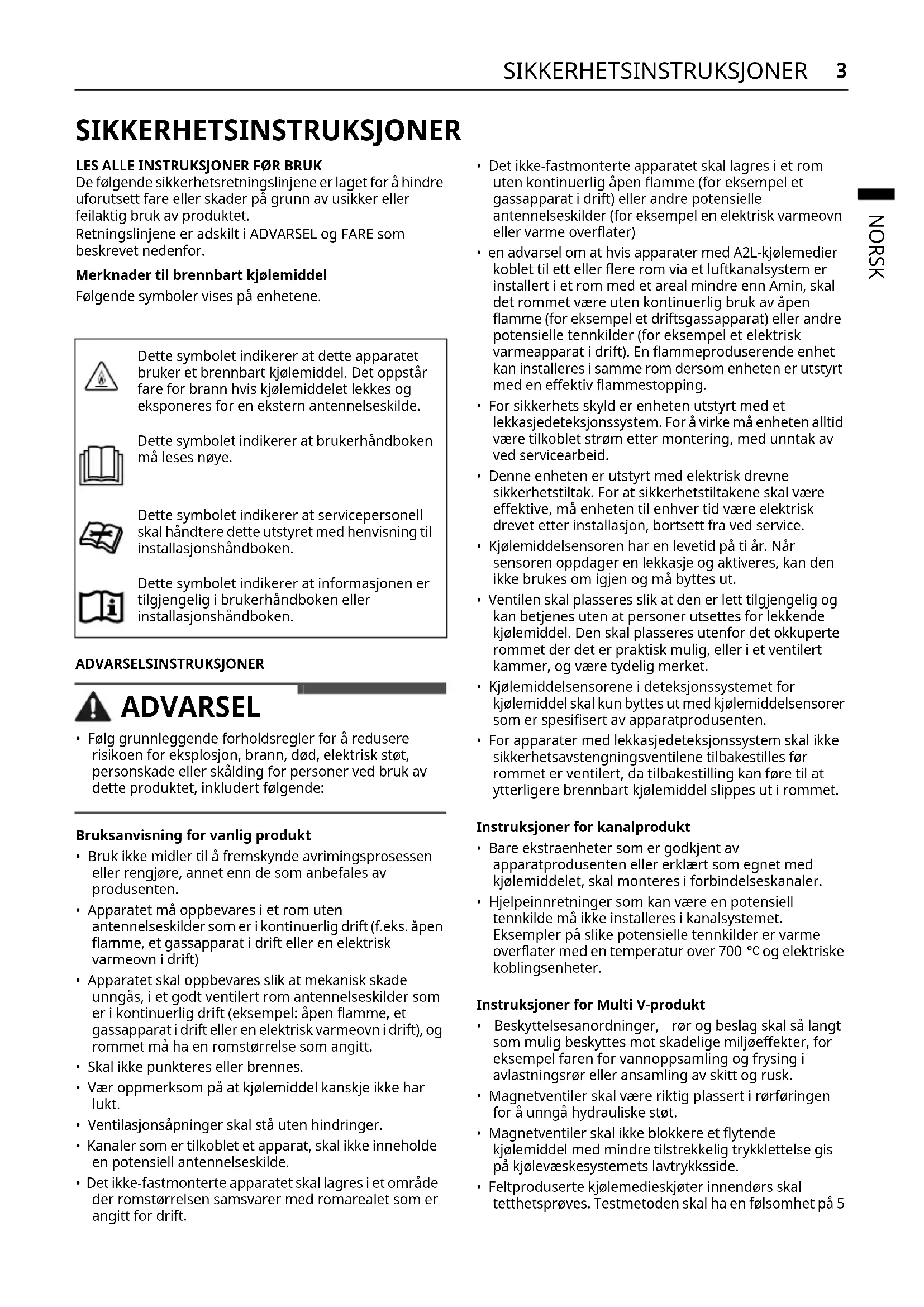

De følgende sikkerhetsretningslinjene er laget for å hindre uforutsett fare eller skader på grunn av usikker eller feilaktig bruk av produktet. Retningslinjene er adskilt i ADVARSEL og FARE som beskrevet nedenfor. Merknader til brennbart kjølemiddel Følgende symboler vises på enhetene. ADVARSELSINSTRUKSJONER ADVARSEL

• Følg grunnleggende forholdsregler for å redusere risikoen for eksplosjon, brann, død, elektrisk støt, personskade eller skålding for personer ved bruk av dette produktet, inkludert følgende: Bruksanvisning for vanlig produkt

• Bruk ikke midler til å fremskynde avrimingsprosessen eller rengjøre, annet enn de som anbefales av produsenten.

• Apparatet må oppbevares i et rom uten antennelseskilder som er i kontinuerlig drift (f.eks. åpen flamme, et gassapparat i drift eller en elektrisk varmeovn i drift)

• Apparatet skal oppbevares slik at mekanisk skade unngås, i et godt ventilert rom antennelseskilder som er i kontinuerlig drift (eksempel: åpen flamme, et gassapparat i drift eller en elektrisk varmeovn i drift), og rommet må ha en romstørrelse som angitt.

• Ventilasjonsåpninger skal stå uten hindringer.

• Det ikke-fastmonterte apparatet skal lagres i et rom uten kontinuerlig åpen flamme (for eksempel et gassapparat i drift) eller andre potensielle antennelseskilder (for eksempel en elektrisk varmeovn eller varme overflater)

• en advarsel om at hvis apparater med A2L-kjølemedier koblet til ett eller flere rom via et luftkanalsystem er installert i et rom med et areal mindre enn Amin, skal det rommet være uten kontinuerlig bruk av åpen flamme (for eksempel et driftsgassapparat) eller andre potensielle tennkilder (for eksempel et elektrisk varmeapparat i drift). En flammeproduserende enhet kan installeres i samme rom dersom enheten er utstyrt med en effektiv flammestopping.

• For sikkerhets skyld er enheten utstyrt med et lekkasjedeteksjonssystem. For å virke må enheten alltid være tilkoblet strøm etter montering, med unntak av ved servicearbeid.

• Denne enheten er utstyrt med elektrisk drevne sikkerhetstiltak. For at sikkerhetstiltakene skal være effektive, må enheten til enhver tid være elektrisk drevet etter installasjon, bortsett fra ved service.

• Kjølemiddelsensoren har en levetid på ti år. Når sensoren oppdager en lekkasje og aktiveres, kan den ikke brukes om igjen og må byttes ut.

• Ventilen skal plasseres slik at den er lett tilgjengelig og kan betjenes uten at personer utsettes for lekkende kjølemiddel. Den skal plasseres utenfor det okkuperte rommet der det er praktisk mulig, eller i et ventilert kammer, og være tydelig merket.

• Kjølemiddelsensorene i deteksjonssystemet for kjølemiddel skal kun byttes ut med kjølemiddelsensorer som er spesifisert av apparatprodusenten.

• For apparater med lekkasjedeteksjonssystem skal ikke sikkerhetsavstengningsventilene tilbakestilles før rommet er ventilert, da tilbakestilling kan føre til at ytterligere brennbart kjølemiddel slippes ut i rommet. Instruksjoner for kanalprodukt

• Bare ekstraenheter som er godkjent av apparatprodusenten eller erklært som egnet med kjølemiddelet, skal monteres i forbindelseskanaler.

• Hjelpeinnretninger som kan være en potensiell tennkilde må ikke installeres i kanalsystemet. Eksempler på slike potensielle tennkilder er varme overflater med en temperatur over 700

og elektriske koblingsenheter. Instruksjoner for Multi V-produkt

• Beskyttelsesanordninger, rør og beslag skal så langt som mulig beskyttes mot skadelige miljøeffekter, for eksempel faren for vannoppsamling og frysing i avlastningsrør eller ansamling av skitt og rusk.

• Magnetventiler skal være riktig plassert i rørføringen for å unngå hydrauliske støt.

• Magnetventiler skal ikke blokkere et flytende kjølemiddel med mindre tilstrekkelig trykklettelse gis på kjølevæskesystemets lavtrykksside.

• Feltproduserte kjølemedieskjøter innendørs skal tetthetsprøves. Testmetoden skal ha en følsomhet på 5 Dette symbolet indikerer at dette apparatet bruker et brennbart kjølemiddel. Det oppstår fare for brann hvis kjølemiddelet lekkes og eksponeres for en ekstern antennelseskilde. Dette symbolet indikerer at brukerhåndboken må leses nøye. Dette symbolet indikerer at servicepersonell skal håndtere dette utstyret med henvisning til installasjonshåndboken. Dette symbolet indikerer at informasjonen er tilgjengelig i brukerhåndboken eller installasjonshåndboken.4 SIKKERHETSINSTRUKSJONER gram per år med kjølemedium eller bedre, under et trykk på minst 0,25 ganger det maksimalt tillatte trykket. Det skal ikke oppdages lekkasje.

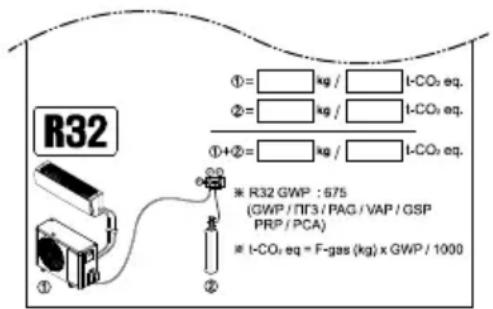

• Etter at du har sjekket etiketten nedenfor som er festet på utendørsenheten, skriv ned mengden kjølemiddel på den. Bruksanvisning for Hydrokit-produkt

• Beskyttelsesinnretninger, rør og koblinger skal i den grad det er mulig beskyttes mot uheldig miljømessig påvirkning.

• Luftavtrekksåpningen fra rommet skal være plassert på samme høyde som eller under utslippspunktet for kjølemiddelet.

• For gulvmonterte enheter skal utslippspunktet for kjølemiddelet være så lavt som praktisk mulig.

• Luftavtrekksåpningene skal plasseres i tilstrekkelig avstand fra luftinntaksåpningene for å hindre resirkulasjon til rommet. FORSIKTIGHETSINSTRUKSJONER FARE

• Følg grunnleggende forholdsregler for å redusere risikoen for mindre personskader, funksjonssvikt eller skade på produktet eller eiendommen ved bruk av dette produktet, inkludert følgende: Bruksanvisning for vanlig produkt

• Enhver person som er involvert i arbeid på eller bryter en kjølekrets, skal ha et gyldig sertifikat fra en bransjeakkreditert vurderingsmyndighet, som autoriserer vedkommendes kompetanse til å håndtere kjølemidler trygt i samsvar med en bransjeanerkjent vurderingsspesifikasjon.

• Service skal kun utføres som anbefalt av utstyrsprodusenten. Vedlikehold og reparasjon som krever assistanse fra annet faglært personale, skal utføres under oppsyn av en person som er kompetent i bruk av brennbare kjølemidler.

• Nasjonale gassforskrifter skal overholdes.

• Mekaniske tilkoblinger skal være tilgjengelige for vedlikeholdsformål.

• Service skal kun utføres som anbefalt av produsenten.

• Apparatet skal oppbevares slik at det ikke oppstår mekanisk skade.

• Produsenten bør spesifisere andre potensielle kilder i kontinuerlig drift som er kjent for å forårsake antennelse av kjølemediet som brukes.

• En loddet, sveiset eller mekanisk tilkobling skal opprettes før ventilene åpnes slik at kjølemiddel kan strømme mellom kjølesystemdelene.

• Når mekaniske koblinger gjenbrukes innendørs, skal tetningsdelene fornyes.

• Hvis et rør som er utvidet i enden, gjenbrukes innendørs, skal enden utvides på nytt.

• Kjølemiddelslangen skal beskyttes eller omsluttes for å unngå skade.

• Fleksible kjølemiddelkoblinger (for eksempel forbindelsesledninger mellom innendørs og utendørs enhet) som kan forskyves under normal bruk, skal beskyttes mot mekanisk skade.

• Periodisk (mer enn én gang per år) rengjøring av støv- eller saltpartikler som sitter fast på varmeveksleren med vann.

• Demontering av enheten, behandling av kjølemiddelolje og eventuelle deler skal gjøres i samsvar med lokale og nasjonale standarder. Instruksjoner for kanalprodukt

• Tilkoblet via et luftkanalsystem til ett eller flere rom, skal forsynings- og returluft føres direkte til rommet.

• Åpne arealer som undertak skal ikke brukes som returluftkanal. Instruksjoner for Multi V-produkt

• Utstyrsrør i det okkuperte rommet skal installeres på en slik måte at det beskyttes mot utilsiktet skade ved drift og service.

• Forholdsregler skal tas for å unngå overdrevne vibrasjoner eller pulsering av kjølerør.

• Det skal legges til rette for utvidelse og sammentrekning i lange røropplegg.

• Rør i kjølesystemer skal være konstruert og installert slik at sannsynligheten for at hydraulisk støt skader systemet minimeres.

• Stålrør og komponenter skal beskyttes mot korrosjon med et rustfast belegg, før isolering settes på.

• Fleksible rørelementer skal beskyttes mot mekanisk skade, samt overdreven belastning fra torsjon eller andre krefter. De bør sjekkes for mekaniske skader årlig.

• Innendørs utstyr og rør skal være forsvarlig montert og beskyttet slik at utilsiktet brudd på utstyret ikke kan oppstå fra hendelser som flytting av møbler eller gjenoppbyggingsaktiviteter. Sikkerhetsinstruksjoner for tjenesten Kontroller av området

• Før du begynner på arbeidet med systemer som inneholder brennbare kjølemidler, kreves det sikkerhetskontroller for å påse at faren for antennelse minimeres. For reparasjon av kjølesystemet skal følgende forholdsregler overholdes før arbeid på systemet utføres.5 SIKKERHETSINSTRUKSJONER NORSK Arbeidsprosedyre

• Arbeidet skal utføres etter en kontrollert prosedyre for å minimere risikoen for at brennbar gass eller damp er tilstede mens arbeidet utføres. Generelt arbeidsområde

• Alt vedlikeholdspersonell og andre som jobber i nærområdet, skal instrueres om arbeidstypen som utføres. Arbeid i trange rom skal unngås. Kontroll av tilstedeværelse av kjølemiddel

• Området skal kontrolleres med en egnet kjølemiddeldetektor før og under arbeid, for å se til at teknikeren er klar over potensielt brannfarlige atmosfærer.

• Sørg for at lekkasjedeteksjonsutstyret som brukes er egnet for bruk med brannfarlige kjølemidler, dvs. ikke- gnistende, tilstrekkelig forseglet eller iboende trygt. Tilstedeværelse av brannslokkingsapparat

• Dersom det skal utføres arbeid av høy temperatur på kjøleutstyret eller tilhørende deler, skal egnet brannslokkingsutstyr være tilgjengelig. Ha et tørrpulver eller CO2-brannslokkingsappparat ved siden av påfyllingsområdet. Ingen antenningskilder

• Ingen personer som utfører arbeid i forbindelse med et kjølesystem som innebærer eksponering av rørledninger, skal bruke tennkilder på en slik måte at det kan føre til fare for brann eller eksplosjon.

• Alle mulige antennelseskilder, deriblant sigarettrøyking, bør holdes tilstrekkelig langt borte fra stedet for montering, reparasjon, fjerning og avhending, hvor det brannfarlige kjølemiddelet muligens kan frigjøres til det omkringliggende rommet. Før arbeidet skjer, skal området rundt utstyret undersøkes for å sikre at det ikke er brannfarlige farer eller antennelsesfarer. «Røyking forbudt»-skilt skal vises. Ventilert område

• Forsikre deg om at området er i det fri, eller tilstrekkelig ventilert før du bryter inn i systemet eller utfører varme arbeider. En grad av ventilasjon skal fortsette i den perioden arbeidet utføres. Ventilasjonen bør spre eventuelt frigjort kjølemiddel på en sikker måte og helst drive det ut eksternt i atmosfæren. Kontroller av kjøleutstyret

• Når elektriske komponenter skal skiftes ut, skal de være egnet til formålet og den rette spesifikasjonen. Produsentens retningslinjer for vedlikehold og service skal følges til enhver tid.

• Hvis du er i tvil, kan du ta kontakt med produsentens tekniske avdeling for å få hjelp.

• Følgende kontroller skal utføres på installasjoner som bruker brennbare kjølemedier: - Den faktiske kjølemiddelladningen samsvarer med romstørrelsen hvor de kjølemiddelholdige delene er montert. - Ventilasjonsmaskineriet og -uttakene fungerer som de skal, og er ikke tilstoppet. - Hvis en indirekte kjølekrets brukes, skal den sekundære kretsen kontrolleres for tilstedeværelse av kjølemiddel. - Merking til utstyret fortsetter å være synlig og leselig. Merking og skilt som er uleselige skal rettes. - Kjølerør eller komponenter monteres i en posisjon hvor det er usannsynlig at de blir utsatt for substanser som kan korrodere komponenter som inneholder kjølemiddel, med mindre komponentene er konstruert av materialer som i seg selv er resistente mot korrosjon eller er tilstrekkelig beskyttet mot å bli nevneverdig korrodert. Kontroller for elektriske apparater

• Reparasjon og vedlikehold av elektriske komponenter skal omfatte første sikkerhetskontroll og inspeksjonsprosedyrer for komponentene.

• Dette skal rapporteres til utstyrseieren, slik at alle parter informeres.

• Innledende sikkerhetskontroller skal omfatte: - Kondensatorer utlades: dette skal gjøres på en trygg måte for å unngå mulighet for at gnister oppstår. - Ingen strømførende elektriske komponenter og ledninger som er eksponert mens du lader, gjenoppretter eller renser systemet. - Kontinuitet i jordingen. Reparasjoner på forseglede komponenter

• Under reparasjoner på forseglede komponenter skal alle elektriske forsyninger kobles fra utstyret som det utføres arbeid på før fjerning av forseglede deksler o.l.

• Hvis det er helt nødvendig å ha en elektrisk forsyning til utstyr under service, skal en permanent driftsform for lekkasjedeteksjon være plassert på det mest kritiske punktet for å advare om en potensielt farlig situasjon.

• Særlig oppmerksomhet skal rettes mot følgende for å sikre at huset ikke endres på en slik måte at beskyttelsesnivået påvirkes, ved arbeid på elektriske komponenter.

• Dette skal omfatte skader på kabler, et overdrevet antall tilkoblinger, terminaler som ikke er laget i den opprinnelige spesifikasjonen, skade på tetninger, feil montering av kjertler o.l.

• Sørg for at apparatet er montert på forsvarlig vis.

• Sørg for at tetninger eller tetningsmaterialer ikke har blitt så forringet at de ikke lenger tjener formålet å hindre inntrengning av antennbare atmosfærer.

• Erstatningsdeler skal være i samsvar med produsentens spesifikasjoner. Reparasjon av egensikre komponenter

• Ikke bruk permanente induktive eller kapasitetsbelastninger på kretsen uten å se til at dette ikke vil overskride den tillatte spenningen og strømmen som er tillatt for utstyret som er i bruk.6 SIKKERHETSINSTRUKSJONER

• Egensikre komponenter er de eneste typene som arbeid kan utføres på mens de er strømførende i nærvær av en brennbar atmosfære.

• Testapparatet skal ha riktig sertifisering.

• Bytt bare ut komponenter med deler som er spesifisert av produsenten.

• Andre deler kan føre til antennelse av kjølemidler som er i atmosfæren på grunn av lekkasje. MERK

• Bruk av silisium-forseglingsmiddel kan hemme effektiviteten til enkelte utstyrstyper for lekkasjedeteksjon.

• Egensikre komponenter trenger ikke å isoleres før du arbeider med dem. Kabling

• Kablingen må ikke utsettes for slitasje, korrosjon, for høyt trykk, vibrasjoner, skarpe kanter eller andre skadelige miljøpåvirkninger.

• Kontrollen skal også ta hensyn til virkningene av aldring eller kontinuerlig vibrasjon fra kilder som kompressorer eller vifter. Påvisning av brennbare kuldemedier

• Det skal ikke under noen omstendigheter brukes potensielle antennelseskilder under letingen etter eller påvisningen av kjølemedielekkasjer.

• En gassbrenner (eller noen annen form for detektor som bruker åpen flamme) skal ikke brukes.

• Følgende metoder for lekkasjedeteksjon anses som akseptable for alle kjølemiddelsystemer. - Elektroniske lekkasjedetektorer kan brukes for å oppdage lekkasjer av kjølemidler, men følsomheten kan ikke garanteres å være tilstrekkelig, eller kan trenge rekalibrering. (Deteksjonsutstyr skal kalibreres i et kjølemiddelfritt område.) - Forsikre deg om at detektoren ikke er en potensiell antennelseskilde, og at den er egnet for kjølemediet som brukes. - Lekkasjedeteksjonsutstyr skal settes til en prosentandel av LFL (lavere brannfarlig grense) av kjølemiddelet og skal være kalibrert til kjølemiddelet som brukes og riktig prosentandel av gass (25% maksimum) bekreftes. - Lekkasjedeteksjonsvæsker er også egnet for bruk sammen med de fleste kjølemedier, men bruk av vaskemidler som inneholder klor skal unngås ettersom klor kan reagere med kjølemediet og korrodere kobberrørinstallasjonen. MERK

• Eksempler på lekkasjedeteksjonsvæsker er - Boblemetode - Fluorescerende metodemidler - Ved mistanke om lekkasje, skal alle åpne flammer fjernes/slukkes. - Hvis det blir funnet en lekkasje av kjølemiddel som krever lodding, skal alt kjølemiddel gjenvinnes fra systemet, eller isoleres (ved hjelp av stengeventiler) i en del av systemet fjernt fra lekkasjen. Fjerning av kjølemiddler skal skje i henhold til prosedyren for fjerning og evakuering. Fjerning og evakuering

• Når du bryter inn i kjølemiddelkretsen for å utføre reparasjoner – eller til noe annet formål – skal det tas i bruk konvensjonelle prosedyrer. For brennbare kjølemidler er det imidlertid viktig at beste praksis følges siden brennbarhet må vurderes. Følgende prosedyre skal følges: - Fjern kjølemiddel; - Rens kretsen med inert gass (valgfritt for A2L); - Tøm (valgfritt for A2L); - Rens med inert gass (valgfritt for A2L); - Åpne kretsen ved å kutte eller lodde.

• Kjølevæskeladningen skal gjenvinnes i riktige gjenvinningssylindre.

• For apparater som inneholder andre brennbare kjølemedier enn A2L-kjølemedier, skal systemet renses med oksygenfritt nitrogen for å gjøre apparatet trygt for brennbare kjølemedier.

• Denne prosessen kan måtte gjentas flere ganger.

• Trykkluft eller oksygen skal ikke brukes til å rense kjølemiddelsystemer.

• For apparater som inneholder andre brennbare kjølemedier enn A2L-kjølemedier, skal rensing av kjølemedier oppnås ved å bryte vakuumet i systemet med oksygenfritt nitrogen og fortsette å fylle til arbeidstrykket er oppnådd, deretter ventilere til atmosfæren og til slutt trekke ned til en vakuum.

• Denne prosessen skal gjentas til det ikke er noe kjølemedium i systemet.

• Når den endelige ladningen av oksygenfri nitrogen brukes, skal systemet luftes ned til atmosfæretrykk for å muliggjøre arbeidet.

• Denne operasjonen er helt avgjørende for hvis det skal foretas lodding av røropplegget.

• Forsikre deg om at uttaket til vakuumpumpen ikke er i nærheten av mulige antennelseskilder, og at ventilering er tilgjengelig. Ladeprosedyrer

• I tillegg til konvensjonelle ladeprosedyrer, skal følgende etterleves. - Forsikre deg om at forurensning av forskjellige kjølemedier ikke oppstår når du bruker ladeutstyr. Slanger eller linjer skal være så korte som mulig for å minimere mengden av kjølemedium som finnes i dem. - Sylindere skal holdes oppreist i en egnet posisjon i henhold til instruksjonene. - Forsikre deg om at kjølesystemet er jordet før du lader systemet med kjølemedium. - Merk systemet når ladingen er fullført (hvis det ikke har merking allerede). - Det skal utvises ekstrem forsiktighet, slik at kjølesystemet ikke overfylles.7 SIKKERHETSINSTRUKSJONER NORSK

• Før systemet lades opp, skal det trykktestes med passende rensegass.

• Systemet skal være lekkasjete stet ved ferdigstillelse av påfylling, men før igangkjøring.

• En påfølgende lekkasjetest skal utføres før man forlater stedet. Oppsamling

• Når du fjerner kjølemedium fra et system, enten for service eller avvikling, anbefales det god praksis at alle kjølemedier fjernes trygt.

• Når du overfører kjølemedium til sylindere, må du

orsikre deg om at det bare brukes passende gjenvinningssylindre for kjølemedium.

• Forsikre deg om at riktig antall sylindere er tilgjengelige

or oppbevaring av den totale systemladningen.

• Alle sylindere som skal brukes er utpekt for det

jenvunne kjølemediet og merket for det kjølemediet (dvs. spesielle sylindre for gjenvinning av kjølemedium).

• Sylindere skal være komplette, med ventil for trykkavla sting og tilhørende stengeventiler i god stand. Tomme gjenvinningssylindre tømmes og om mulig avkjøles før gjenvinning finner sted.

• Gjenvinningsutstyret skal være i god stand, med et sett med i nstruksjoner angående utstyret lett tilgjengelig. Det skal være egnet for gjenvinning av alle brennbare kjølemidler.

• I tillegg skal et sett med kalibrerte vekter være

lgjengelige og i god stand.

• Slangene skal være hele, m ed lekkasjefrie frakoblinger, og i god stand.

• Før du bruker gjenvinningsmaskinen, må du

ntrollere at den er i tilfredsstillende driftsmessig stand, har blitt riktig vedlikeholdt, og at eventuelle tilknyttede elektriske komponenter er forseglet for å forhindre antenning dersom kuldemedium skulle frigjøres. Spør produsenten hvis du er i tvil.

• Det gjenvunne kjølemediet skal returneres til

jølemedieleverandøren i riktig gjenvinningssylinder, og relevant Avfallsnotat skal medfølge.

• Ikke bland kjølemedier i gjenvinningsenheter og spe sielt ikke i sylindere. Hvis kompressorer eller kompressoroljer skal fjernes, må du forsikre deg om at de har blitt evakuert til et akseptabelt nivå for å være sikker på at brennbart kuldemedium ikke forblir i smøremidlet.

• Evakueringsprosessen skal utføres før kompressoren returneres til leverandørene.

nyttes for å akselerere denne prosessen.

• Når olje tappes fra et system, skal dett e utføres på en sikker måte. Merking

• Utstyret skal merkes med angivelse av at kjølemiddel er tatt ut og tømt.

• Etiketten skal dateres og signeres.

• Sørg for at det er merking på utstyret som informerer om at utstyret inneholder et brennbart kjølemiddel. Avvikling

• Før du utfører denne prosedyren, er det viktig at teknikeren er fullstendig kjent med utstyret og alle detaljene i det.

• Det anbefales som god praksi s at alle kjølemedier utvinnes på trygt vis.

• Før oppgaven utføres, skal det tas en olje- og kjøl emediumprøve i tilfelle det er nødvendig med analyse før gjenbruk av det gjenvunne kjølemiddelet.

• Det er viktig at elektrisk kraft er tilgjengelig før du begy nner på oppgaven. a) Bli kjent med utstyret og driften av det. b) Isoler systemet fra elektrisitet. c) Før du setter i gang prosedyren, må du se til at:

Mekanisk håndteringsutstyr er tilgjengelig, ved behov, for håndtering av kjølemiddelsylindere; - Alt personlig verneutstyr er tilgjengelig og brukes på korrekt vi

lik at kjølemiddelet kan fjernes fra forskjellige deler av systemet. f) Se til at sylinderen er plassert på vektene før det settes i gang gjenvinning. g) Start gjenvinningsmaskinen og bruk den i henhold til

odusentens instruksjoner. h) Ikke overfyll sylindrene. (Ikke mer enn 80 % volum i væskel adningen).

llført, må du sørge for at sylindrene og utstyret omgående blir fjernet fra stedet og at alle isolasjonsventiler på utstyret er stengt av. k) Gjenvunnet kjølemiddel skal ikke lades om til et annet

jølesystem, med mindre dette er rengjort og kontrollert. Kvalifisering av arbeidere Håndboken skal inneholde spesifikk informasjon om hva slags kvalifikasjon som kreves av arbeidspersonellet for vedlikehold, service og reparasjonsoperasjoner. Enhver arbeidsprosedyre som påvirker sikkerhetsmidler skal kun utføres av kompetente personer. Eksempler på slike arbe idsprosedyrer er:

• å bryte inn i kjølekretsen.

• åpning av forseglede komponenter.

• åpning av ventilerte kapslinger.

• For monteringer med feltpåførte mekaniske skjøter som er eksponert i det okkuperte rommet, skal instruksjonene angi at en sensor skal plasseres.

Minimum gulvareal Alle innendørsenheter skal monteres slik at A eller VA er større enn Amin Flytdiagram *1 (ISO 5149-3:2014, klausul 5)

• Mc = den totale mengden kjølemiddel i systemet (kg)

• A: Gulvareal (rommet der innendørsenheten er montert, eller det minste romområdet som er forbundet via kanalsystem)

• VA: Ventilert gulvareal (summen av romarealet som er forbundet med naturlig ventilasjon)

• hint: Installasjonshøyde. Høyde.

• h0: Utslippshøyde. Referansehøyde eller høyde på den laveste åpn ingen av kanaltilkoblingen til hvert klimatiserte rom.

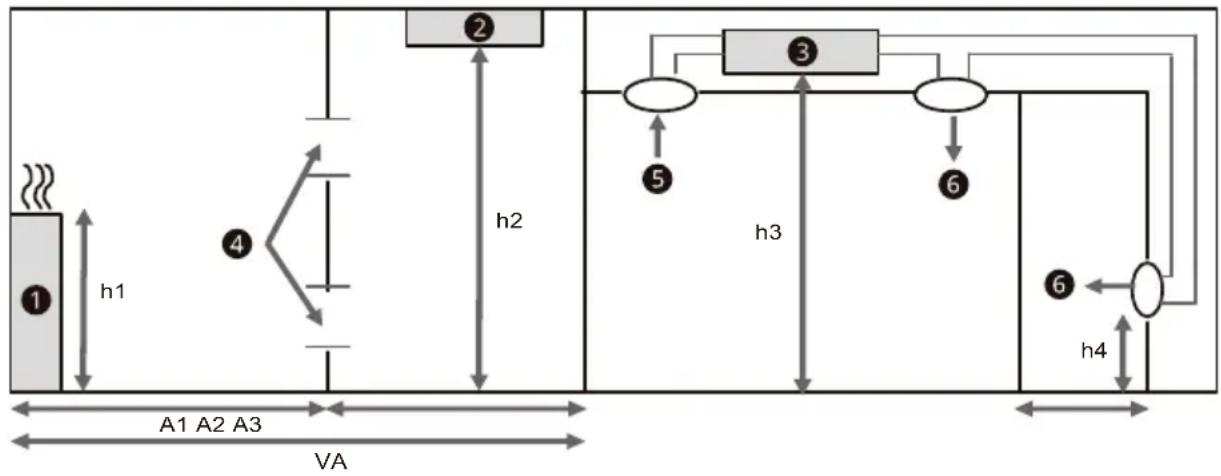

Innendørsenhet 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (hvis forholdene for naturlig ventilasjon er oppfylt)

Innendørsenhet 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (hvis forholdene for naturlig ventilasjon er oppfylt)

Innendørsenhet 3: hinst=h3, h0=h4, A=A3

Åpning for naturlig ventilasjon

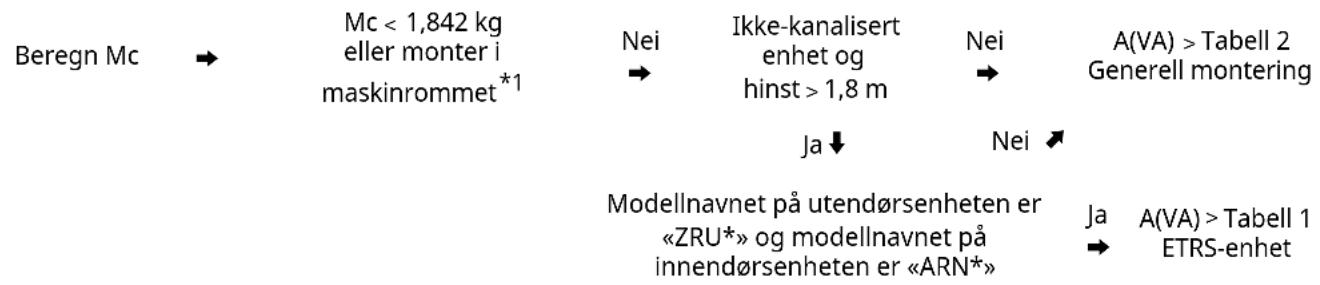

Forsyningsåpning Slik beregner du maksimumsmengden av kjølemiddel Når du monterer apparatet, må mengden ekstra kjølemiddel som påfylles, vurderes som rørdiameteren, lengden og mengden kjølemiddel som kan fylles i innendørsenheten. A1 A2 A3

Ikke-kanalisert enhet og hinst

Tabell 1 ETRS-enhet Modellnavnet på utendørsenheten er «ZRU*» og modellnavnet på innendørsenheten er «ARN*»

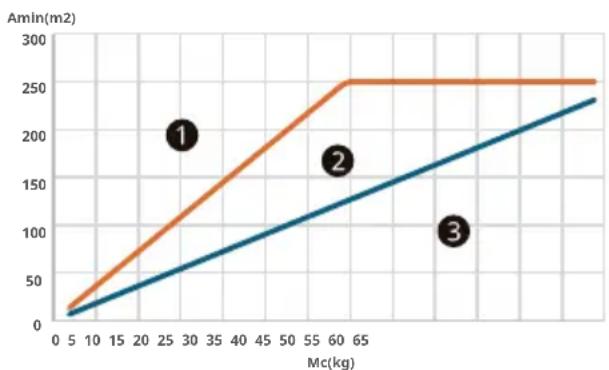

Minimum gulvareal i laveste underjordiske etasje Minimum gulvareal for andre etasjer

0 5 10 15 20 25 30 35 40 45 50 55 60 65Amin(m2)Mc(kg) *1 Se arket med navnet Tabell for tilleggskjølemiddel i IDU-en. Det finnes i utendørsenheten. ETRS-enhet For å installere en innendørsenhet kan det være nødvendig med noen sikkerhetstiltak, avhengig av området eller det ventilerte gulvarealet (ved bruk av naturlig ventilasjon). Maksimal belastning for systemet er 15,964 kg x antall innendørsenheter i systemet, ikke overskrid 63,856 kg. Sikkerhetstiltakene er LG-alarmsett (PLDCAA0S), LG- avstengningsventil (PRHPZ0*0) og naturlig ventilasjon. Se tilbehørshåndboken for mer informasjon om LG-tilbehør (alarmsett, avstengningsventil). Grafen og tabellen er basert på romhøyde på 1,8 m. Hvis den er høyere (maks. 2,2 m), kan det brukes et mindre minimumsgulvareal. Generell montering For å installere innendørsenheten, kan noen sikkerhetsanordninger være nødvendige avhengig av området eller ventilert gulvareal (når naturlig ventilasjon brukes). Hvis Mc er større enn 15,964 kg, må naturlig ventilasjon installeres. Grafen og tabellen er basert på minimum installasjonshøyde for innendørsenheter. Hvi s den er høyere, kan et større minimum gulvareal brukes. h0 varierer etter modelltype.11

• Duct: Høyden på den laveste åpningen av kanalkoblingen til hvert klimatisert rom

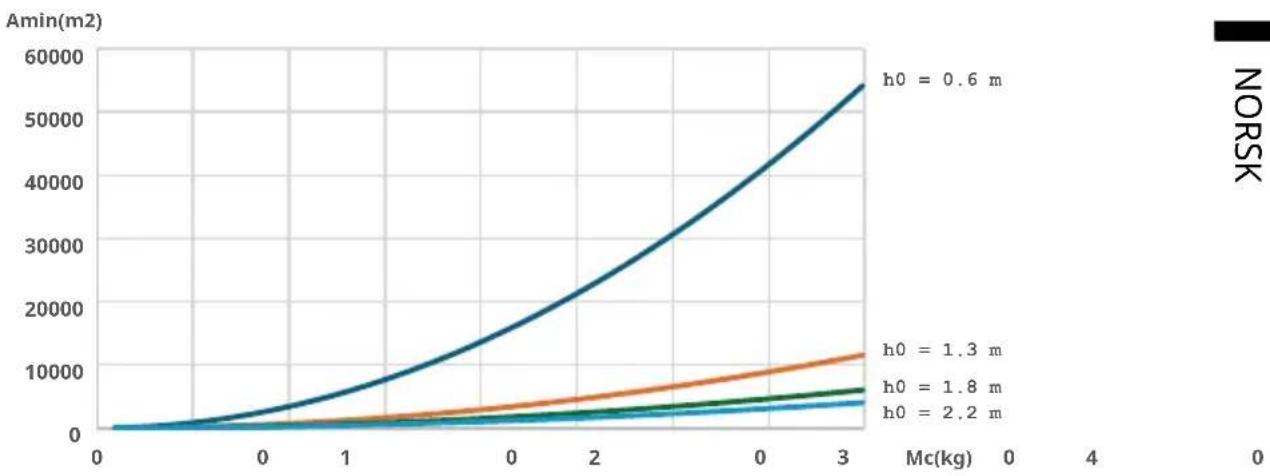

Amin(m2) Mc(kg) h0 = 0.6 mh0 = 1.3 mh0 = 1.8 mh0 = 2.2 m Naturlig ventilasjonstilstand Hvis naturlig ventilasjon installeres og tilfredsstiller betingelsene nedenfor, kan «A» erstattes med «VA». For ETRS-enhet, hvis den brukes som et sikkerhetstiltak, kan ikke «A» erstattes med «VA».

• For den nedre åpningen: - Det er ikke en åpning til utsiden - Åpningen kan ikke lukkes - Åpningen må være på

Anvmin - Arealet til eventuelle åpninger over 3 00 mm fra gulvet teller ikke ved anslag av Anvmin - Minst 50 % av Anvmin er mindre enn 200 mm over gulvet - Bunnen av den nedre åpningen er

100 mm fra gulvet - Høyden på åpningen er

• For den øvre åpningen: - Det er ikke en åpning til utsiden - Åpningen kan ikke lukkes - Åpningen må være

50 % av Anvmin - Bunnen av den øvre åpningen må være

1 500 mm over gulvet - Høyden på åpningen er

r den gjennomsnittlig e molare massen av luft i kg/kmol. Er minimum nedre åpning f or naturlig ventilasjon i m². For ETRS-enhet, Anv min = 0.013 m

ulvet, eller - 300 mm over gulvet, hvis h0 er over 300 mm fra

Indendørsenhed 3: hinst = h3, h0 = h4, A = A3
