ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ZRUN040LSS0 LG

Құрылғыны пайдаланбас бұрын пайдаланушы нұсқаулығын мұқият оқып шығыңыз және анықтама үшін оны әрқашан ыңғайлы жерде сақтаңыз.

КАЗАКША

Хладагент R32

Бүл нұсқаулықта сатып алған үлгіден өзгеше кескіндер немесе мазмүн болуы мүмкін.

Бүл нүсқаулықты өндіруші түзете алады.

ҚАУІПСІЗДІК НЎСҚАУЛАРЫ

ПАЙДАЛАНБАС БУРЫН БАРЛЫК НУСКАУЛАРДЫ ОКЫП ШЫФЫНЫЗЗ

Жанғыш суық агентке қатысты ескертпелер ....3

ЕСКЕРТУ НУСКАУЛАРЫ ...... 3

Жалпы өнімге арналған нұсқаулар ....3

Ауа өткізгішке арналған нұсқаулар ....3

Multi V өніміне арналған нұсқаулар ....4

Hydrokit өніміне арналған нұсқаулар ....4

САҚТЫҚ ШАРАЛАРЫ БОЙЫНША НҚСҚАУЛАР 4

Жалпы өнімге арналған нұсқаулар ....4

Ауа өткізгішке арналған нұсқаулар ....4

Multi V өніміне арналған нұсқаулар ....4

Қызмет көрсетуге арналған қауіпсіздік нұсқаулары....5

СУЫК АГЕНТТИ ТОЛТЫРУ

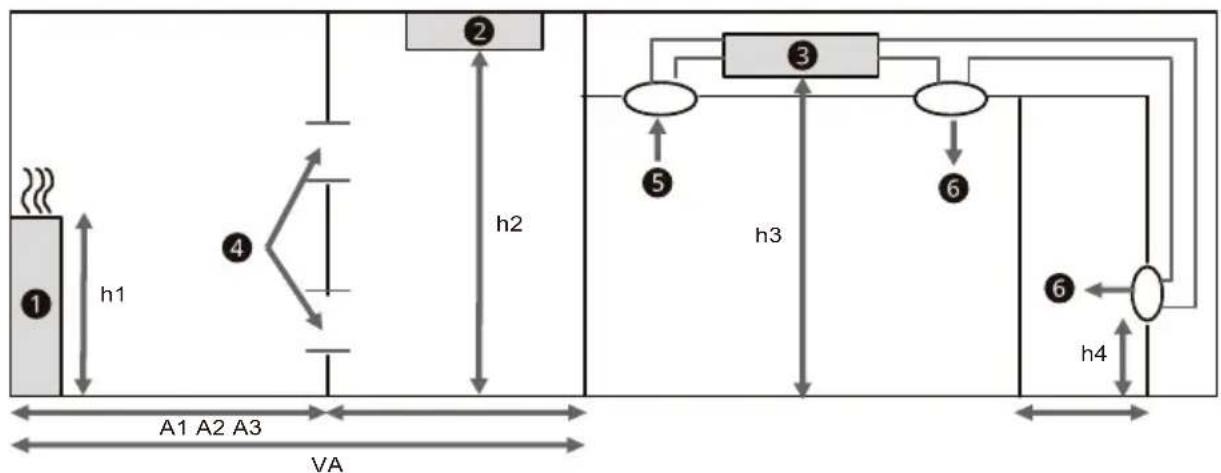

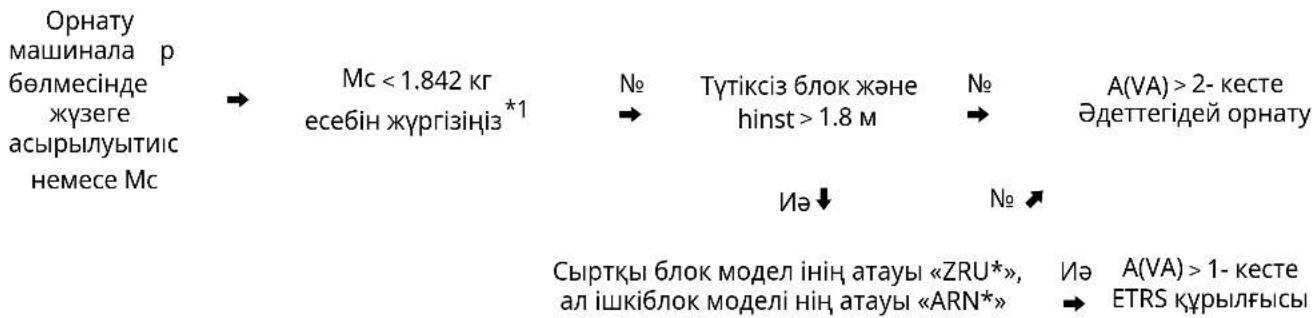

Минималды еден ауданы 9

Кұрылымдық диаграмма....9

Суык агенттің максимальды мөлшерін есептеу жолы....10

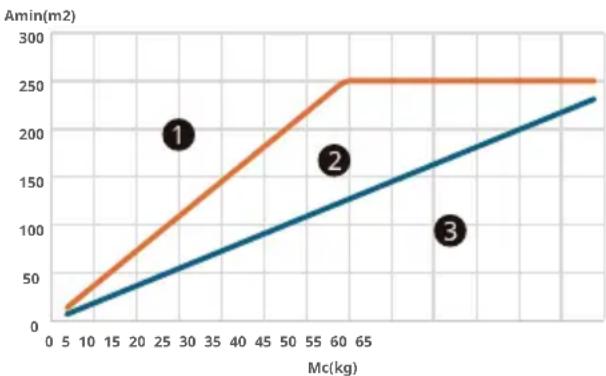

ETRS курылғысы....10

Эдеттегідей орнату 11

Табифи желдету жағдайы 11

ҚАУІПСІЗДІК НЎСҚАУЛАРЫ

ПАЙДАЛАНБАС БУРЫН БАРЛЫК НУСКАУЛАРДЫ ОҚЫП ШЫҒЫНЫЗ

Kaуіпсіздік нүсқаулары өнімге қауіп тудыра отырып, пайдалану және дұрыс пайдаланбау салдарынан болатын қауіптер мен зақымдардың алдың алуға арналған.

Нүсқаулар төменде сипатталғандай «АБАЙЛАНЫЗ» және «ЕСКЕРТУ» болып бөлінеді.

Жанғыш суық агентке қатысты ескертпелер

Блоктарда келесі белгілер көрсетілген.

Бул белгі кұрылғыда жанғыш суық агент бар екенін білдіреді. Суық агент акса және сыртқы түтану көзінің әсеріне ұшыраса, өрт шығу қаупі бар.

Бүл белгі пайдаланушы нүсқаулығын мұқият оқып шығу керектігін білдіреді.

Бул белгі қызмет көрсететін адамдардың осы жабдықты орнату нұсқаулығына жүгіне отырып жөндеуі қажет екенін көрсетеді.

Бүл белгі акпараттың пайдаланушы нұсқаулығында немесе орнату нұсқаулығында қолжетімді екенін көрсетеді.

ЕСКЕРТУ НУСКАУЛАРЫ

АБАЙЛАНЫЗ

- Құрылғыны пайдаланған кезде жарылу, өрт, өлім, ток соғу, зақымдау немесе адамды қүйдіру қауіпінің алдын алу үшін мыналарды қоса негізгі қауіпсіздік шараларын қолданыңыз:

Жалпы өнімге арналған нұсқаулар

• Өндіруші ұсынғаннан басқа мұзды еріту немесе тазалау процесін тездететін құралдарды пайдалануға болмайды.
• Кұрылғы тұрақты жұмыс істейтін түтану көздері жоқ бөлмеде сақталуы тиіс (мысалы: ашық жалын, жұмыс істеп тұрған газ ұрылғысы немесе жұмыс істеп тұрған электр қыздырғыш)
• Kıрылғыны механикалық зақымданудың алдын алатындай етіп және үздіксіз жұмыс істейтін түтану көздері жоқ (мысалы: ашық жалын, жұмыс істеп түрган газ кұрылғысы немесе жұмыс істеп түрган электр жылытқышы) жақсы желдетілетін бөлмеде сақтау қажет және бөлме мөлшері көрсетілген талаптарға сай болуы керек.
  • Тесуге немесе өртеуге болмайды.
• Суык агенттер иіс шығаруы мүмкін екендігін естен шығармаңыз.

• Тиісті желдету саңылауларынан бөгеп түратын кедергілерді алып тастаңыз.

• Кұрылғыға жалғанған түтіктерде ықтимал түтану көзі болмауы керек.

• Бекітілмеген құрылғыны жұмыс үшін берілген бөлме ауданына сәйкес келетін көлемдегі аймақта сақтау керек.
• Бекітілмеген құрылғыны жанып түрған ашық жалын (мысалы, жұмыс істеп түрған газ құрылғысы) немесе басқа ықтимал түтану көздері (мысалы, жұмыс істеп түрған электр қыздырғыш, ыстық беттер) жок бөлмеде сақтау керек
• A2L суык анттері бар құрылғылар бір немесе бірнеше бөлмеге ауа өткізу жүйесі арқылы қосылып, А Martin-нен кіші бөлмеге орнатылған жағдайда, бүл бөлмеде тұрақты жұмыс істейтін ашық жалын (мысалы, жұмыс істеп тұрған газ құрылғысы) немесе басқа ыктимал түтану көздері (мысалы, жұмыс істеп тұрған электр жылытқышы, ыстық беттер) болмауы тиіс. Егер жалын шығаратын құрылғы тиімді жалын сөндіргішпен жабдықталған болса, дәл осы бөлмеде орнатылуы мүмкін.
• Бул блок қауіпсіздік үшін ағып кетуді анықтау жүйесімен жабдықталған. Ағып кетуді анықтау тиімді болуы үшін, орнатылғаннан кейін құрылғы үнемі электр қуатымен қамтамасыз етілуі керек, қызмет көрсету жағдайларын қоспағанда.
• Бул блок электрмен куаттандырылатын қауіпсіздік шараларымен жабдықталған. Қауіпсіздік шараларының тиімді жұмыс істеуі үші н, орнатылғаннан кейін құрылғы үнемі электр куатымен қамтамасыз етілуі керек, қызмет көрсету жағдайларын қоспағанда.
• Суык агент сенсорының қызмет ету мерзімі — 10 жыл. Сенсор ағып кетуді анықтап, іске қосылғаннан кейін, оны қайта пайдалануға болмайды және ауыстырылуы керек.
• Клапан адамдардың суық агенттің шығуына ұшырамауын қамтамасыз ететіндей етіп оңай қол жетімді және басқаруға ыңғайлы жерде орналасуы керек. Ол мүмкіндігінше түрғын аймақтан тыс жерде немесе желдетілетін қорапта орналасуы тиіс және айқын белгіленуі қажет.
• Суык агентті аныктау жүйесіндегі суык агент сенсорларын тек құрылғы өндірушісі белгілеген сенсорлармен ғана ауыстыруға болады.
• Ағып кетуді анықтау жүйесі бар құрылғылар үшін, қауіпсіздік бекіткіш клапандар бөлме желдетілмейінше қайта іске қосылмауы керек, себебі бұл кеңістікке қосымша түтанғыш суық агенттің бөлінуіне әкелуі мүмкін.

Ауа өткізгішке арналған нұсқаулар

• Косылатын ауа өткізгіштерде тек құрылғы өндірушісі мақүлдаған немесе сұық агентпен жұмыс істеуге жарамды деп мәлімделген қосалқы құрылғылар орнатылулы керек.
• Өткізгіш жұмысында ықтимал түтану көзі болуы мүмкін қосалқы құрылғыларды орнатуға болмайды. Мүндай ықтимал түтану көздеріне 700 °с градустан асатын ыстық беттер мен электр қосқыш құрылғылары жатады.

Multi V өніміне арналған нұсқаулар

• Қорғаныс құрылғылары, құбырлар мен фитингтер қоршаған ортаның қолайсыз әсерлерінен, мысалы, рельефтік құбырларда судың жиналу және қатып қалу қаупінен немесе кір мен қокыстардың жиналуынан мүмкіндігінше қорғалуы керек.
• Гидравликалық соққыны болдырмау үшін электромагниттік клапандар құбырларға дұрыс орнатылуы керек.
• Суык агент жүйесінің төмен қысымды жағында жеткілікті босату қамтамасыз етілмесе, электромагниттік клапандар сүйык суык агентте бітеліп қалмаулы керек.
• Бөлмедегі суык агенттің қосылатын жерінде жасалған герметикалығы тексерілуі керек. Сынақ әдісінде рүқсат етілген ең жоғары қысымнан кемінде 0,25 есе жоғары қысым кезінде жылына 5 грамм немесе одан жоғары суык агент сезімталдығы болуы керек. Ешқандай ағып кету анықталмауы керек.

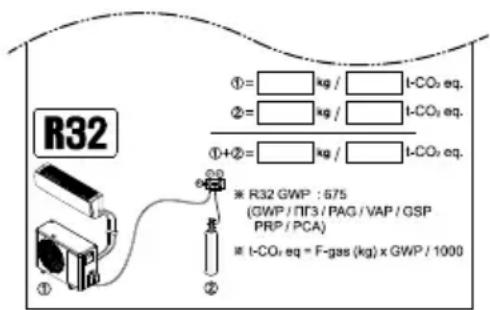

• Сыртқы блокқа жапсырылған төменdegі белгіні тексергеннен кейін, ондағы суық агент мөлшерін жазып алыңыз.

R32 ①= ②= ①+②= ③ ④ ⑤ ⑥ R32 GWP : 675 (GWP / NT3 / PAG / VAP / GSP PRP / PCA) ⑦ ⑧ t-CO₂ eq. t-CO₃ eq. t-CO₄ eq. t-CO₅ eq. t-CO₆ eq. t-CO₇ eq. t-CO₈ eq. t-CO₉ eq. t-CO₁0 eq. t-CO₁1 eq. t-CO₁2 eq. t-CO₁3 eq. t-CO₁4 eq. t-CO₁5 eq. t-CO₁6 eq. t-CO₁7 eq. t-CO₁8 eq. t-CO₁9 eq. t-CO₂0 eq. t-CO₂10 eq. t-CO₂11 eq. t-CO₂12 eq. t-CO₂13 eq. t-CO₂14 eq. t-CO₂15 eq. t-CO₂16 eq. t-CO₂17 eq. t-CO₂18 eq. t-CO₂19 eq. t-CO₂20 eq. t-CO₂21 eq. t-CO₂22 eq. t-CO₂23 eq. t-CO₂24 eq. t-CO₂25 eq. t-CO₂26 eq. t-CO₂27 eq. t-CO₂28 eq. t-CO₂29 eq. t-CO₂30 eq. t-CO₂31 eq. t-CO₂32 eq. t-CO₂33 eq. t-CO₂34 eq. t-CO₂35 eq. t-CO₂36 eq. t-CO₂37 eq. t-CO₂38 eq. t-CO₂39 eq. t-CO₂40 eq. t-CO₂41 eq. t-CO₂42 eq. t-CO₂43 eq. t-CO₂44 eq. t-CO₂45 eq. t-CO₂46 eq. t-CO₂47 eq. t-CO₂48 eq. t-CO₂49 eq. t-CO₂50 eq. t-CO₂51 eq. t-CO₂52 eq. t-CO₂53 eq. t-CO₂54 eq. t-CO₂55 eq. t-CO₂56 eq. t-CO₂57 eq. t-CO₂58 eq. t-CO₂59 eq. t-CO₂60 eq. t-CO₂61 eq. t-CO₂62 eq. t-CO₂63 eq. t-CO₂64 eq. t-CO₂65 eq. t-CO₂66 eq. t-CO₂67 eq. t-CO₂68 eq. t-CO₂69 eq. t-CO₂70 eq. t-CO₂71 eq. t-CO₂72 eq. t-CO₂73 eq. t-CO₂74 eq. t-CO₂75 eq. t-CO₂76 eq. t-CO₂77 eq. t-CO₂78 eq. t-CO₂79 eq. t-CO₂80 eq. t-CO₂81 eq. t-CO₂82 eq. t-CO₂83 eq. t-CO₂84 eq. t-CO₂85 eq. t-CO₂86 eq. t-CO₂87 eq. t-CO₂88 eq. t-CO₂89 eq. t-CO₂90 eq. t-CO₂91 eq. t-CO₂92 eq. t-CO₂93 eq. t-CO₂94 eq. t-CO₂95 eq. t-CO₂96 eq. t-CO₂97 eq. t-CO₂98 eq. t-CO₂99eq ① ② ※ R32 GWP : 675 (GWP / NT3 / PAG / VAP / GSP PRP / PCA) ※ t-CO₃,eq = F-gas (kg) x GWP / 1000

Hydrokit өніміне арналған нұсқаулар

• Қорғаныс құрылғылары, құбырлар мен фитингтерді қоршаған ортаның қолайсыз әсерлерінен мүмкіндігінше қорғау керек.
• Бөлмеден ауа шығаратын саңылау суық агентті босату нүктесіне тең немесе одан төмен орналасуы керек.
• Еденде орнатылатын блоктар үшін суык агенттің босату нуктесі мүмкіндігінше төмен болуы керек.
• Ауа шығару саңылаулары ішкі ауаның қайта айналуын болдырмау үшін ауа кіретін саңылаулардан жеткілікті қашықтықта орналасуы керек.

САКТЫК ШАРАЛАРЫ БОЙЫНША НУСКАУЛАР

ECKEPTY

- Өнімді пайдаланған кезде адамдарға келетін қауіпті азайту, өнімнің дұрыс жұмыс істемеуін болдырмау үшін келесі нұсқаулармен бірге негізгі нұсқауларды орынданыз:

Жалпы өнімге арналған нұсқаулар

- Суык агент тізбегімен жұмыс істейтін немесе араласатын кез келген адамның индустрияда

аккредиттелген бағалау органы берген, суық агенттерді индустридағы белгілі бағалау техникалық сипаттамаларына сәйкес қауіпсіз түрде пайдалана алатыны туралы ағымдағы уақытта жарамды сертификаты болуы керек.

• Кызмет көрсету жұмыстарын жабдық өндірушісі ұсынған әдіспен ғана жүргізу керек. Басқа білікті маманның бағалауын талап ететін техникалық қызмет көрсету мен жөндеу әрекеті жанғыш суық агенттерді пайдалану бойынша білікті адамның қадағалауымен орындалуы қажет.
• Түтіктер желісін орнату минималды талаптарға сай орындалуы қажет.
• Кубырлар косылымы физикалык зақымнан корғалуы тиіс.
• Газға қатысты мемлекеттік нормаларды орындауыңыз қажет.
• Механикалық қосылымдар (механикалық қосқыштар немесе конусты қосылымдар) техникалық қызмет көрсету үшін қолжетімді болуы тиіс.
• Кызмет көрсетуді тек өндіруші ұсынғандай жолмен орындау қажет.
• Курылғыны механикалық зақым келмейтін әдіспен сақтау қажет.
• Өндіруші пайдаланылған суық агенттің түтануын тудыратыны белгілі басқа ыктимал тұрақты жұмыс істейтін көздерді көрсетуі керек.
• Суык агенттің салқындату жүйесіндегі бөліктерге ағуына мүмкіндік беру үшін балқытып жапсырылатын, дәнекерленетін немесе механикалық қосылымдар клапандарды ашпай тү рып жасалуы тиіс.
• Механикалық жалғағыштар сыртта қайта пайдаланылған жағдайда, тығыздауыш бөліктерді жаңарту қажет.
• Ернеуі кең қосылымдар іште пайдаланылған жағдайда, ернеуі кең бөлікті қайтадан жасау қажет.
• Зақымдалуына жол бермеу үшін суық агент түтігі қорғалуы немесе қаптамаға оралуы тиіс.
• Калыпты жұмыс барысында қозғалуы мүмкін өлігіш сұық агент жалғағыштарын (мысалы, ішкі және сыртқы құрылғы арасындағы жалғағыш желілерді) механикалық зақымдардан қорғау керек.
• Жылу алмастырғыштарда жиналған шаң немесе түз бөлшектерін судың көмегімен мерзімді түрде (жылына бір реттен жиі) тазалау қажет.
• Курылғы демонтажы, хладагент майын тегу және соңғы бөлшектерді алу жергілікті және үлттық, стандарттарға сәйкес орындалуы тиіс.

Ауа өткізгішке арналған нұсқаулар

• Бір немесе бірнеше бөлмеге ауа арнасы жүйесі арқылы қосылған жағдайда, жеткізу және кері ауа тікелей кеңістікке жіберіледі.
• Аспалы төбелер сияқты ашық аймактар кері ауа өткізгіш ретінде пайдаланылмауы керек.

Multi V өніміне арналған нұсқаулар

- Жабдыкты алып жаткан кеңістіктері кубырлар пайдалану және қызмет көрсету кезінде кездейсок зақымданудан қорғалатындай орнатылады.

• Суык агент кубырларына шамадан тыс діріл немесе тербелісті болдырмау үшін сақтық шараларын қолдану керек.
• ¥зын кубырларды кеңейту және кыскартуды камтамасыз ету кажет.
• Суык агент жүйелеріндегі кұбырлар гидравликалық сокқының жүйені зақымдау ықтималдығын азайту үшін жобалануы және орнатылуы керек.
• Болат кубырлар мен курамдас бөліктер кез келген окшаулауды қолданар алдында коррозияға қарсы жабынмен коррозиядан қорғалуы керек.
• Кубырдың икемді элементтері механикалық зақымданудан, бұралу арқылы шамадан тыс кернеуден немесе басқа күштерден қорғалуы керек. Жыл сайын оларда механикалық зақымдану баржоғын тексеру керек.
• Ішкі жабдықтар мен құбырлар жиңаздың қозғалуы немесе қайта құрастыру жұмыстары сияқты оқифалардан жабдықтың кездейсок жарылуы болмайтындай етіп сенімді түрде орнатылуы және қорғалуы керек.

Қызмет көрсетуге арналған қауіпсіздік нұсқаулары

Аймақтағы тексерістер

- Жанғыш суық агенттерді қамтитын жүйелермен жұмысты бастамас бұрын, тұтану қаупін азайту үшін қауіпсіздікті тексеру қажет. Салқындату жүйесін жөндеу кезінде жүйемен жұмыс жасамас бұрын келесі сақтық шараларын сақтау қажет.

Жумыс процедурасы

- Жұмысты орындау кезінде жанғыш газдың немесе будың болу қаупін азайту үшін жұмыс бақыланатын процедураға сәйкес жүргізілуі керек.

Жалпы жұмыс аймағы

- Барлық қызмет көрсетуші персоналға және осы жерде жұмыс істейтін жұмысшыларға орындалатын жұмыстардың сипаты туралы нұсқау берілуі тиіс. Жабық кеңістікте жұмыс істеуден аулақ болу керек.

Суык, агенттің, бар-жофын тексеру

• Маман ыктимал жанғыш атмосфера туралы хабардар болуы үшін аймақ жұмыс алдында және жұмыс кезінде тиісті суық агент детекторымен тексерілуі керек.
• Пайдаланылатын ағып кетуді анықтайтын жабдықтың жанғыш суық агенттермен бірге пайдалануға жарамды екеніне көз жеткізіңіз, яғни үшқын шығармайды, тиісті түрде тығыздалған немесе үшқын қауіпсіз.

Өрт сөндіргіштің бар екеніне көз жеткізу

- Егер салқындату жабдығына немесе онымен байланысты бөлшектерге ыстық күйде жұмыс жүргізу қажет болса, қол астыңда тиісті өрт сөндіргіш құрылғы болуы керек. Зарядтау аймағына жақын жерде құрғақ ұнтақты немесе CO2 өрт сөндіргіш болуы қажет.

Тутану көздерінің болмауы

- Курамында түтанғыш суық агент бар кез келген кұбыр жұмысын ашуды қамтитын салқындату

жүйесіне қатысты жұмыстарды орындайтын ешбір адам өрт немесе жарылыс қаупін тудыратындай кез келген түтану қөздерін пайдаланбауы керек.

- Суык агенттің айналаға таралуы мүмкін болатын орнату, жөндеу, алу және жою кезінде барлық ықтимал түтану көздері, соның ішінде темекі шегу, жұмыс орнына жеткілікті қашықтықта орналасуы керек. Жұмысты бастамас бұрын, жану немесе түтану қаупі жок екеніне көз жеткізу үшін жабдықтың айналасын тексеру керек. «Темекі шегуге болмайды» деген белгілер қойылуы керек.

Желдетілетін аймақ

- Жуйге кіру немесе кез келген ыстық жұмысты орындау алдында аймақтың ашық екеніне немесе оның жеткілікті түрде желдетілетініне көз жеткізіңіз. Жұмыс жүргізіліп жатқан кезенде желдету дәрежесі сақталуы керек. Желдету кез келген суық агентті қауіпсіз түрде таратып, оны атмосфераға шығаруы керек.

Салкындату жабдығын тексеру

• Электрлік күрамдастарды ауыстырған кезде олар мақсатқа және дұрыс техникалық сипаттамаларға сәйкес келуі керек. Өндірушінің техникалық қызмет көрсету жәніндегі ұсыныстары әрдайым орындалуы керек.
• Кумэндансаңыз, көмек алу үшін өндірушінің техникалық бөліміне хабарласыңыз.

• Жанғыш суық агенттерді пайдаланатын қондырғыларға келесі тексерулер қолданылуы керек:

• Суык агенттің іс жүзіндегі көлемі суык агентті қамтитын бөлшектер орнатылатын бөлменің ауданына сәйкес келуі тиіс.

• Желдеткіш құрылғылар мен шығыс арналар дұрыс жұмыс істеп, бітелмеген болуы тиіс.
• Тікелей емес суытқыш агент тізбегі пайдаланылатын болса, қосымша тізбекте суық агенттің бар-жоғын тексеруіңіз қажет.
• Жабдықтағы белгілер анық көрінуі және оқылуы қажет. Көрінбейтін белгілер мен таңбаларды түзету керек.
• Суык агент кубыры немесе курамдастар коррозияға төздімді материалдардан жасалған немесе тым қатты тотығудан тиісті түрде қорғалған болмаса, суык агентті қамтитын курамдастарды тоттандыруы мүмкін заттардың әсері тимейтін орынға орнату қажет болады.

Электр кұрылғыларын тексеру

• Электр құрамдастарын жәндеу және техникалық қызмет көрсету қауіпсіздіктің бастапқы тексерулерін және құрамдастарды тексеру процедураларын қамтуы керек.
• Қауіпсіздікке нұқсан келтіруі мүмкін ақаулық болса, ол қанағаттанарлық түрде жойылмайынша, тізбекке электр қуатын қосуға болмайды.
• Ақаулықты дереу жою мүмкін болмай, бірақ жұмысты жалғастыру қажет болса, тиісті уақытша шешімді қолдану керек.

• Бул туралы барлық тарап хабардар болуы үшін жабдық иесіне хабарлау қажет.

• Бастапкы қауіпсіздік тексерулері мыналарды қамтуы керек:

• Конденсаторлар заряды таусылды: бул үшкын шығу мүмкіндігін болдырмау үшін қауіпсіз түрде орындалуы керек.
• Жүйені зарядтау, қалпына келтіру немесе тазалау кезінде ешбір электр құрамдастары мен электр сымдары ықпалға ұшырамайды.
• Жермен байланыстырудың үздіксіздігі.

Тығыздалған құрамдастарды жөндеу

• Тығыздалған құрамдастарды жәндеу кезінде,тығыздағыш қақпактарды және т.б. алмас бұрын,жұмыс істеп түрған жабдықтан барлық электр көзінажырату қажет.
• Кызмет көрсету кезінде жабдықты электрмен жабдықтау аса қажет болған жағдайда, маңызды нүктеде ықтимал қауіпті жағдай туралы ескерту үшін ағып кетуді анықтайтын жабдықтың тұрақты жұмыс істейтін нысаны белгіленуге тиіс.
• Электрлік кұрамдастармен жұмыс істеу кезінде корпустың қорғаныс деңгейіне әсер ететіндей өзгертілмеуін қамтамасыз ету үшін келесіге ерекше назар аудару керек.
• Буған кабельдердің зақымдануы, қосылымдардың шамадан тыс саны, бастапқы сипаттамаларға сәйкес келмейтін клеммалар, тығыздағыштардың зақымдалуы, тығыздағыштардың дұрыс орнатылмауы және т.б. кіреді.
• Аппараттың қауіпсіз орнатылғанына көз жеткізіңіз.
• Тығыздағыштардың немесе тығыздағыш материалдардың жанғыш атмосфераның енуіне жол бермейтіндей жағдайда екеніне көз жеткізіңіз.
• Косалкы бөлшектер өндірушінің техникалық сипаттамаларына сәйкес болуы керек.

Ішкі қауіпсіз құрамдастарды жәндеу

• Пайдаланылатын жабдык үшін руксат етілген кернеу мен токтан аспайтынына көз жеткізбестен, тізбекке тұрақты индуктивті немесе сыйымдылық жуктемелерін қолдануға болмайды.
• Ушкынға төзімді кұрамдастар — жанғыш атмосфера ортасында кернеу астында жұмыс істеуге болатын жалғыз түрлер.
• Сынақ аппараты дұрыс рейтингке не болуы керек.
• Курамдастарды тек өндіруші көрсеткен бөлшектермен ауыстырыңыз.
• Баска бөлшектер ағып кету әсерінен атмосферадағы суық агенттің түтануына әкелуі мүмкін.

ECKEPTNE

• Силиконды тығыздағышты пайдалану ағып кетуді анықтайтын кейбір жабдық түрлерінің тиімділігін төмендетуі мумкін.
• ￥шкынға төзімді құрамдастарды олармен жұмыс жасамас бұрын окшаулаудың қажеті жок.

Кабельдер

• Кабельдер тозуға, коррозияға, шамадан тыс қысымға, дірілге, өткір жиектерге немесе басқа да қоршаған ортаға жағымсыз әсерлерге ұшырамайды.
• Тексеру сонымен қатар компрессорлар немесе желдеткіштер сияқты көздерден туындайтын ескіру немесе тұрақты діріл әсерін ескеруі керек.

Жанғыш суық агенттерді анықтау

• Суык агенттің ағатын жерлерін іздеу немесе анықтау үшін ешбір жағдайда ықтимал оталу көздерін пайдалануға болмайды.
• Галоидті детекторды (немесе ашык жалынды пайдаланатын баска да детекторларды) пайдалануға болмайды.
• Ағып кетуді анықтаудың келесі әдістері барлық сұық агент жүйелері үшін қолайлы болып саналады.
• Электрондык ағып кетуді анықтағыштар суык агенттің ағуын анықтау үшін пайдаланылуы мүмкін, бірақ түтанғыш суык агенттер жағдайында олардың сезімталдығы жеткіліксіз болуы немесе қайта калибрлеуді қажет етуі мүмкін. (Анықтау құралдарын суык агент жок, аймақтарда калибрлеуге болады.)
• Детектордың ыктимал түтану көзі емес екеніне және қолданылатын суық агентке сәйкес келетініне көз жеткізіңіз.
• Ағып кетуді анықтайтын жабдық суық агенттің LFL пайызына орнатылуы керек және қолданылатын суық агентке сәйкес калибрленуї тиіс, әрі тиісті газ пайызы (ең көбі 25%) расталуы қажет.
• Сондай-ак суык агенттердің көбінде ағатын жерлерді анықтау сүйықтықтарын пайдалана аласыз, бірақ кұрамында хлор болатын жуғыш кұралдарды пайдалануға болмайды, себебі хлор суык агентпен реакцияға түсіп, мыс түтіктерді тоттандыруы мүмкін.

ECKEPTNE

- Ағып кетуді анықтайтын сүйықтықтарға мысалдар

• Көпіршік әдісі
• Флуоресцентті әдіс агенттері

- Ағып жатқаны байқалса, ашық жалындардың, барлығын сөндіру қажет.

- Егер суык агенттің ағып кетуі анықталып, дәнекерлеу қажет болса, барлық суык агент жүйеден толықтай шығарылуы немесе (бекіткіш клапандар арқылы) ағып кету нүктесінен алыс жүйе бөлігінде окшаулануы тиіс. Суык агентті шығару арнайы шығару және эвакуациялау процедурасына сәйкес жүргізілуі қажет.

Шығару және эвакуациялау

- Жөндеу жұмыстарын жүргізу үшін немесе кез келген басқа мақсатта суық агент тізбегін бұзған кезде, әдеттегі процедуралар қолданылуы керек. Алайда жанғыш суық агенттер үшін ең жақсы тәжірибені сақтау маңызды, себебі жанғыштық ескеріледі. Келесі процедура сақталуы керек:

- Суык агентті шығару;

• Тізбекті инертті газбен тазалау (A2L үшін қосымша);
• Эвакуациялау (A2L үшін қосымша);
• Инертті газбен тазалау (A2L үшін қосымша);

• Кесу немесе дәнекерлеу арқылы тізбекті ашыңыз.

• Толтырылған суық агент тиісті қалпына келтіру цилиндрлеріне қайта келтірілуі керек.

• Курамында А2L суык агенттерінен баска жанғыш суык агенттері бар құрылғылар үшін құрылғыны жанғыш суык агенттерге қауіпсіз ету мақсатында жүйені оттегісіз азотпен тазарту керек.
• Бул процесті бірнеше рет қайталау қажет болуы мүмкін.
• Суык агент жүйелерін тазалау үшін сығылған ауа немесе оттегі пайдаланылмауы керек.
• Кұрамында А2L сұық агенттерінен басқа жанғыш сұық агенттері бар құрылғылар үшін сұық агенттерді тазалау жүйедегі вакуумды оттегісіз азот көмегімен жою және жұмыс қысымына жеткенше толтыруды жалғастыру, содан кейін атмосфераға шығару және соңында қысымды вакуумға дейін төмендету арқылы жүзеге асырылуы керек.
• Бул процесс жуйеде суык агент калмайынша кайталануы керек.
• Соңғы оттегісіз азот заряды пайдаланылған кезде, жұмысты орындау мүмкіндігін қамтамасыз ету үшін жүйені атмосфералық қысымға түсіру керек.
• Бул операция кубырларды дәнекерлеу операциялары үшін өте қажет.
• Вакуум сорабының шығысы ықтимал түтану көздерінен алыс екеніне және желдету мүмкін екеніне көз жеткізіңіз.

Толтыру процедуралары

- Кэдімгі толтыру процедураларына косымша келесі талаптар сақталуы керек.

• Толтыру жабдығын пайдалану кезінде басқа суық, агенттердің араласпайтынын тексеріңіз. Ішіндегі суық агентінің көлемі минималды болуы үшін шлангілер немесе желілер мүмкіндігінше қысқа болуы қажет.
• Цилиндрлерді нүсқауларға сәйкес тиісті күйде ұстау керек.
• Жуйені субық агентпен толтыру алдында субық агент жүйесінің жерге түйықталғанына көз жеткізіңіз.
• Толтыру аякталған кезде, жүйені белгілеңіз (әлі болмаса).
• Суык агент жүйесін шамадан тыс толтыруға болмайды.

- Жүйені қайта толтыру алдында, оның қысымын тиісті тазалау газының көмегімен сынап алу қажет.

- Толтыру аякталғаннан кейін, бірақ іске қосудың алдында жүйеде ағатын жерлердің жоктығын тексеру қажет.

- Жұмыс орнынан кетпей тұрып, ағатын жерлерді тағы бір рет тексеріп алыңыз.

Қалпына келтіру

- Жүйеден суык агентті шығарған кезде, техникалық қызмет көрсету үшін болсын, қолданыстан шығару

ушін болсын, барлық суық агентті қауіпсіз алып шығаруды қамтамасыз етуге кеңес беріледі.

• Суык агентті цилиндрлерге айдау кезінде суык агентті қалпына келтіру үшін тек тиісті цилиндрлер қолданылғанына кез жеткізіңіз.
• Жуйенің жалпы зарядын ұстап тұру үшін цилиндрлердің қажетті саны бар екеніне көз жеткізіңіз.
• Пайдаланылатын барлық цилиндрлер қалпына келтірілген суық агентке арналған және сол суық агентке белгіленген (яғни, суық агентті қалпына келтіруге арналған арнайы цилиндрлер).
• Цилиндрлер қысымды босату клапанымен және тиісті өшіру клапандарымен ақаусыз күйде жабдықталуы керек. Бос қалпына келтіру цилиндрлері қалпына келтіру басталғанға дейін эвакуацияланады және мүмкіндігінше салқындатылады.
• Калпына ке лтіруге арналған жабдық жарамды күйде болуы, жабдыққа қатысты қолда бар нұсқауларға сәйкес болуы және тез түтанатын суық агенттерді қалпына келтіруге жарамды болуы тиіс.
• Сонымен қатар, калибрленген таразылар жинағы қолжетімді және жақсы жұмыс күйінде болуы керек.
• Шлангілер герметикалық ажыратқыш муфталармен жабдықталуы және жақсы жағдайда болуы керек.
• Калпына келтіру аппаратын пайдаланбас бұрын, оның жұмыс күйінің қанағаттанарлық екеніне, офан тиісті түрде қызмет көрсетілгеніне және суық агенттің шығуы жағдайында түтануды болдырмау үшін барлық байланысты электр құрамдастардың тығыздалғанына көз жеткізіңіз. Құмәніңіз болса, өндірушіге жүгініңіз.
• Калпына келтірілген суык агент қалдықтарды тасымалдау жөніндегі тиісті нұсқаулықты қоса бере отырып, тиісті қалпына келтіру цилиндрінде суык агент жеткізушісіне қайтарылуы тиіс.
• Суык агенттерді калпына келтіру кұрылғыларында, әсіресе баллондарда араластырмаңыз. Егер компрессорлар немесе компрессорлық майлар алынуы тиіс болса, майлағыштың ішінде жанғыш суык агенттің қалмайтынына көз жеткізу үшін оларды қолайлы деңгейге дейін эвакуациялау қажет.
• Эвакуация процесі компрессорды жеткізушілерге қайтарар алдында жүргізілуі керек.
• Бул процесті жеделдету ўшін компрессор корпусын тек электрмен қыздыру керек.
• Жуйеден майды ағызған кезде, оны қауіпсіз орындау керек.

Белгілеу

• Жабдык пайдаланудан шығарылып, суык агенттен толықтай босатылғаны туралы белгіленуі керек.
  • Белгіге күні және қолы қойылады.
• Жабдыкта жанғыш суық агент бар екенін көрсететін жапсырмалар бар екеніне көз жеткізіңіз.

Пайдаланудан шығару

- Бул процедураны орындамас бұрын, маман жабдыкпен және оның барлық бөлшектерімен толық таныс болуы тиіс.

• Барлық суық агентті қауіпсіз қалпына келтіру үшін жақсы тәжірибе ұсынылады.
• Тапсырманы орындамас бұрын, қалпына келтірілген суық агентті қайта пайдаланар алдында талдау қажет болған жағдайда май мен суық агенттің үлгісін алу керек.
• Тапсырманы бастамас бұрын электр куатының болуы маңызды.

a) Жабдыкпен және оның жұмысымен танысу.
э) Жүйені электрмен окшаулау.
б) Процедураны орындамас бұрын мыналарды тексеріңіз:

• Кажет болса, суык агент цилиндрлерін өндеу үшін механикалык өндеу жабдығы қолжетімді.
• Барлық жеке қорғаныс құралдары бар және дұрыс пайдаланылуда.
• Калпына келтіру процесі барлық уақытта күзыретті түлғаның бақылауында болады.
• Калпына келтіру жабдығы мен цилиндрлері тиісті стандарттарға сәйкес келеді.

в) Мумкін болса, суык агент жүйесін сорып алыңыз.
г) Вакуум жасау мүмкін болмаса, жүйенің әртурлі бөліктерінен суык агентті алып тастайтындай коллектор жасаңыз.
f) Калпына келтіруді бастамас бұрын баллонның таразыда түрғанына көз жеткізіңіз.
д) Калпына келтіру аппаратын іске қосып, нүсқауларға сәйкес пайдаланыңыз.
e) Цилиндрлерді шамадан тыс толтырманыз. (Сүйықтықпен толтыру көлемі 80%-дан аспайды)
ё) Цилиндрдің максимальды жұмыс қысымын уақытша болса да асырмаңыз.
ж) Цилиндрлер дурыс толтырылып, процесс аякталған кезде, цилиндрлер мен жабдықтың жұмыс орнынан тез алынып тасталғанына және жабдықтағы барлық окшаулау клапандарының жабылғанына көз жеткізіңіз.
з) Калпына келтірілген суык агентті тазартылып, тексерілгенге дейін баска салкындату жүйесіне толтыруға болмайды.

Жумысшылардың біліктілігі

Нускаулыкта техникалык қызмет көрсету, қызмет көрсету және жәндеу операциялары үшін жұмыс істейтін персоналдың қажетті біліктілігі туралы нақты ақпарат қамтылуы керек. Қауіпсіздікке әсер ететін кез келген жұмыс процедураларын тек құзыретті түлғалар ғана орындауы тиіс.

Мундай жұмыс процедураларының мысалдары:

• Суык агент тізбегін ашу.
• Тығыздалған құрамдас бөліктерді ашу.
• Желдетілетін корпустарды ашу.
- Кеңістікте қолданылатын ме ханикалық қосылыстары бар қондырғылар үшін нұсқауларда датчиктің орналасуы керек екені көрсетілуі керек.
- Блоктың көру аймағында және блок орнатылған бөлмедегі қабырғада көлденеңінен 2 м қашықтықта орналасқан қашықтан басқару пульті; және

• еденнен 100 мм жоғары, мұнда h0 биіктігі еденнен 300 мм аспайды; немесе
• еденнен 300 мм жоғары, мұнда h0 биіктігі еденнен 300 мм-ден асады.

СУЫК АГЕНТТИ ТОЛТЫРУ

Минималды еден ауданы

Барлық ішкі блоктар Amin-hen үлкен немесе тең А не VA мәндерін қанағаттандыратындай етіп орнатылуы керек Құрылымдық диаграмма

Орнату машинала р бөлмесінде жузеге асырылуытис немесе Мс → Мс < 1.842 кг есебін жүргізіңіз *1 № Түтіксіз блок және hinst > 1.8 м № A(VA) > 2- кесте әддеттегідей орнату Иә ↓ № ↑ Сыртқы блок модел інің атауы «ZRU*», ал ішкіблок моделі нің атауы «ARN*» Иә A(VA) > 1- кесте ETRS құрылғысы

*1 (ISO 5149-3:2014, 5-6өлім)

• Mc = Жүйедегі суык, агенттің жалпы мөлшері (кг)
• А : Еден ауданы (Ішкі блок орнатылған бөлменің ауданы немесе арна арқылы қосылған ең кіші бөлме ауданы)
• VA : Желдетілетін еден ауданы (Табиғи желдету арқылы қосылған бөлмелердің жалпы ауданы)
- Amin : Минималды еден ауданы (1 немесе 2-кестеден табыңыз)
• ETRS блогы: Жаксартылған герметикалы тоңазыту жүйелері.
- hinst : Орнату биіктігі. Биіктік.
- h0 : Шығару бімігі. Анықтамалық биіктік немесе арна жалғанған әр кондиционерленген кеңістіктің ең төменгі саңылауының биіктігі

1 Iški 6lok 1 : hinst=0, h0=h1, A=A1, VA=A1+A2 (eger tabifi желдету шарты орындалса)
② Ішкі блок 2 : hinst=h2, h0=h2, A=A2, VA=A1+A2 (eger таблици желдету шарты орындалса)
③ Iški 6lok 3 : hinst=h3, h0=h4, A=A3
4 Табифи желдету саңылауы
5 Кері ауа саңылауы
6 Жеткізу ауа саңылауы

Суык агенттің, максимальды мөлшерін есептеу жолы

Кұрылғыны орнатқан кезде қосымша толтырылатын суық агенттің мөлшері құбырдың диаметріне, ұзындығына және ішкі блокқа салынуы мүмкін суық агенттің мөлшеріне сәйкес келуі керек.

Косымша суык агент мөлшері (кг)
= Жалпы кубыр ¥зЫНДЫГЫ (м): ∅ 22,20 мм X 0.313 кг/м (R32)
+ Жалпы кубыр ¥зындығы (м): ∅ 19.05 мм X 0.235 кг/м (R32)
+Жалпы кубыр ¥зындығы (м): ∅ 15.88 мм X 0.153 кг/м (R32)
+ Жалпы кубыр узындыбы (м): ∅ 12.70 мм X 0.103 кг/м (R32)
+ Жалпы кубыр узындығы (м): ∅ 9.52 мм X 0.053 кг/м (R32)
+ Жалпы кубыр узындығы (м): ∅ 6.35 мм X 0.019 кг/м (R32)
+ Орнатылған HR блогының саны (2, 3, 4 порт) X 0.45 кг (R32)
+ Орнатылған HR блогының саны (6, 8 порт) X 0.9 кг (R32)
+ Ішкі блокка арналған қосымша суық агент мөлшері *1

*1 Сыртқы блоктың ішінен «IDU қосымша суық агенттер кестесі» деп аталатын қағаз парағын қараңыз.

ETRS курылғысы

Ішкі блокты орнату үшін кей аймактарда немесе желдетілетін еден ауданына байланысты (табифи желдету пайдаланылъвгдайда) кейбір қауіпсіздік шаралары қажет болуы мүмкін. Жүйенің максималды заряд мөлшері – жүйедегі ішкі блоктарнына көбейтілген 15.964 кг, бірақ 63.856 кг-нан аспауы керек. Қауіпсіздік шараларына LG дабжинағы (PLDCAA0S), LG бекіткіш клапаны (PRHPZ0 *0) және табифи желдету жатады. LG керек-жарактары (дабжинағы, бекіткіш клапан) туралы толық ақпаратты керек-жарактар нұсқаулығынан қараңыз. Графіян кесте бөлме биіктігі 1.8 м негізінде жасалған. Егер ол биік болса (максимум 2,2 м), кіш ірек минималды еден ауданын қолдануға болады.

Жер астындағы ең төменгі қабаттың минималды еден ауданы

① Kaupcizidik wapalarby kageet emec

②Екі қауіпсіздік шарасы

③Орнатуға болмайды

Баска кабаттардың, минималды еден ауданы

① Kaupcizidik kypylfysiy kageet emec

②Бір қауіпсіздік шарасы

③Екі қауіпсіздік шарасы

Эдеттегідей орнату

Ішкі блокты орнату үшін кейбір қауіпсіздік құрылғылары қажет болуы мұмкін, бүл аймаққа немесе желдетілетін еден ауданына (табиғи желдету пайдаланылған жағдайда) байланысты. Егер Мс мәні 15.964 кг-нан үлкен болса, табиғи желдету орнатылуы тиіс.

График пен кесте ішкі блоктардың ең төменгі орнату биіктігіне негізделген. Егер ол биік болса, үлкенірек минималды еден ауданы қолданылуы мүмкін.

h0 үлгі түріне қарай өзгереді.

• Төбеге ілінетін, қабырғаға орнатылатын: 2.2
• Кассеталы, еденге орнатылатын (PT, PF): 1.8
• Гидрокит (кабырғаға орнатылатын): 1.3
• Гидрокит (еденге орнатылатын), баска едендік үлгілер: 0.6
- Арналы: Әр кондиционерленетін кеңістікке арна жалғанған ең төменгі саңылаудың биқтігі

Табифи желдету жағдайы

Егер төмендегі шарттарға сәйкес табифи желдету орнатылса, "А" мәні "VA" мәнімен алмастырылуы мүмкін. ETRS блогы үшін, егер ол қауіпсіздік шарасы ретінде қолданылса, "А" мәнін "VA" мәнімен алмастыруға болмайды.

• Төм енгі саңылау үшін:

• Бул саңылау сыртқа шығатын жол емес
• Саңылауды жабуға болмайды
• Саңылау ≥ Anvmin болуы тиіс
• Anvmin mənін аныктау кезінде еденнен 300 мм жоғары кез келген саңылаулардың ауданы есептелмейді
• Anvmin мәнінің кемінде 50%-ы еденнен 200 мм төмен
• Төменгі саңылаудың түбі еденнен ≤100 мм
• Саңылаудың биіктігі ≥ 20 мм

• Жоғарғы саңылау үшін:

• Бул саңылау сыртқа шығатын жол емес
• Саңылауды жабуға болмайды
• Саңылау ≥ Anvmin мәнінің 50%-ы болуы тиіс
• Жоғарғы саңылаудың түбі еденнен≥ 1 500 мм жоғары орналасуы керек
• Саңылаудың биіктігі ≥ 20 мм

① 1-бөлме
② 2-6өлме
③ Саналмайды

• Минималды саңылау аймағы (Anv)

$$ A n v _ {\min} = \frac {m _ {c} - m _ {\max}}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

9 - ауырлық күшінің үдеуі 9,81 м/ с²;

29 - кг/кмоль шамсындағы ауаның орташа молярлық мас сасы.

Anv – м ^2 шамасындағы табифи желдету үшін минималды саңылау;

mc - жүйеде суык агентті кг шамасында нақты толтыру;

ETRS күрылғысы үшін, Anv _min = 0.013 m ^2

Төмендегі формула бойынша немесе 15.964 кг мәні бойынша есептеледі.

$$ m _ {\max} = 2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm{A}) ^ {(1 / 2)} $$

Келтірілген шектен аспауы тиіс

$$ m _ {\max} = 0. 7 5 \times L F L \times h _ {0} \times A $$

LFL - кг/м³ шамасындағы төменгі түтанғыштық шeri;

A - M² шамасындағы бөлме ауданы;

M - кг/кмоль шамасындағы суық агенттің молярлық массасы;

EGASINING, O'RNATISH VA XIZMAT KO'RSATISH QO'LLANMASI (R32 UCHUN)

KONDITSIONERI
