MANUAL DE UTILIZARE ZRUN040LSS0 LG

Citiți cu atenție acest manual al utilizatorului înainte de a utiliza aparatul și păstrați-l la îndemână pentru a-l consulta în orice moment.

ROMÂNĂ

Acest manual poate conține imagini sau detalii care diferă față de modelul achiziționat.

Acest manual este supus revizuirii de către producător.

INSTRUCTIUNI DE SIGURANTĂ

CITIȚI TOATE INSTRUCTIUNILE ATAȘATE ÎNAINTE DE UTILIZARE......3

Note pentru agentul frigorific inflamabil....3

INSTRUCTIUNI DE AVERTIZARE....3

Instrucțiuni pentru produsul comun....3

Instrucțiuni pentru produsul cu tubulatură ....3

Instrucțiuni pentru produsul Multi V....3

Instrucțiuni pentru produsul cu kit hidrologic ....4

INSTRUCTIUNI DE ATENTIONARE 4

Instrucțiuni pentru produsul comun....4

Instrucțiuni pentru produsul cu tubulatură ....4

Instrucțiuni pentru produsul Multi V....4

Instrucțiuni de siguranță pentru lucrări de service....5

ÎNCĂRCARE AGENT FRIGORIFIC

Suprafața minimă a pardoselii....9

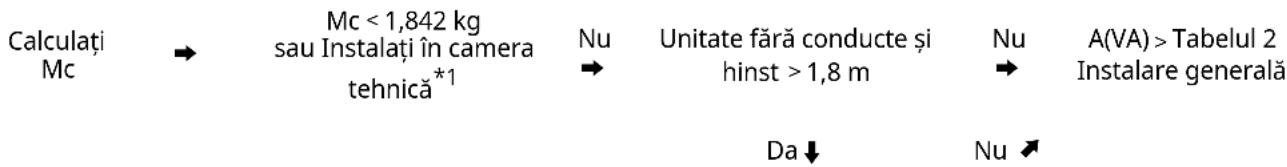

Diagrama fluxului....9

Modul de calculare a cantității maxime de agent frigorific....10

Unitate ETRS....10

Instalare generală....11

Condiții de ventilație naturală....11

INSTRUCTIUNI DE SIGURANTĂ

CITIȚI TOATE INSTRUCTIUNILE ATAȘATE ÎNAINTE DE UTILIZARE

Următoarele îndrumări de siguranță au scopul de a preveni riscurile neprevăzute sau daunele provenite din operarea nesigură sau incorectă a produsului. Îndrumările sunt separate în „AVERTISMENT” și „ATENTIE”, după cum se descrie mai jos.

Note pentru agentul frigorific inflamabil

Următoarele simboluri sunt afișate pe unități.

Acest simbol indică faptul că acest aparat folosește un agent frigorific inflamabil. Dacă agentul frigorific prezintă scurgeri și este expus la o sursă de aprindere externă, există riscul de incendiu.

Acest simbol indică faptul că manualul proprietarului trebuie citit cu atenție.

Acest simbol indică faptul că personalul de service trebuie să manevreze acest echipament în conformitate cu Manualul de instalare.

Acest simbol indică faptul că informațiile sunt disponibile în manualul proprietarului sau în manualul de instalare.

INSTRUCTIUNI DE AVERTIZARE

AVERTISMENT

- Pentru a reduce riscul de explozie, incendiu, deces, electrocutare, vătămare sau opărire a persoanelor în timpul utilizării produsului, aplicați măsurile de precauție de bază, inclusiv următoarele:

Instrucțiuni pentru produsul comun

• Nu utilizati mijloace de accelerare a procesului de dejivrare sau de curătare, altele decât cele recomandate de producător.
• Aparatul trebuie depozitat într-o cameră fără surse de aprindere cu funcționare continuă (de exemplu: flăcări deschise, un aparat care funcționează pe gaz sau un încălzitor electric funcțional)
• Aparatul trebuie depozitat astfel încât să se prevină deteriorarea mecanică și într-o încăpere bine ventilată, fără surse de aprindere în funcționare continuă (exemplu: flacără deschisă, un aparat de gaz care funcționează sau un încălzitor electric care funcționează) și trebuie să aibă o dimensiune a încăperii specificată.
• Nu perforati și nu ardeti.
• Retineți că este posibil ca refrigerenții să nu aibă miros.

• Nu permiteti astuparea orificiilor de ventilatie necesare.

• Tubulatura conectată la un aparat nu trebuie să conțină nicio sursă de aprindere.

• Aparatul nemontat va fi depozitat într-un spațiu bine ventilat, în care dimensiunea încăperii corespunde cu suprafața specificată pentru funcționare.
• Aparatul nefixat trebuie depozitat într-o cameră fără flăcări deschise cu funcționare continuă (de exemplu, un aparat pe gaz în funcțiune) sau alte eventuale surse de aprindere (de exemplu, un încălzitor electric în funcțiune, suprafețe fierbinti)
• Dacă aparatele cu agenți frigorifici A2L conectați printrun sistem de conducte de aer la una sau mai multe camere sunt instalate într-o cameră cu o suprafață mai mică decât A min, în camera respectivă nu vor exista flăcări deschise cu funcționare continuă (de exemplu, un aparat cu funcționare pe gaz) sau alte potențiale surse de aprindere (de exemplu, un încălzitor electric funcțional, suprafețe fierbinți). Un dispozitiv care produce flăcări poate fi instalat în același spațiu dacă dispozitivul este prevăzut cu un dispozitiv de suprimare eficientă a flăcărilor.
• Din motive de siguranță, această unitate este echipată cu un sistem de detectare a scurgerilor. Pentru a fi eficientă detectarea scurgerilor, unitatea trebuie să fie alimentată în permanență cu energie electrică în timpul instalării, cu excepția situațiilor de întreținere.
• Din motive de siguranță, această unitate este echipată măsuri de siguranță alimentate electric. Pentru a fi eficiente măsurile de siguranță, unitatea trebuie să fie alimentată în permanență cu energie electrică în timpul instalării, cu excepția situațiilor de întreținere.
• Senzorul de agent frigorific are o durată de viață de 10 ani. Odată ce senzorul detectează o scurgere și se activează, acesta nu poate fi reutilizat și trebuie înlocuit.
• Supapa trebuie amplasată astfel încât să poată fi ușor accesată și operată fără a expune persoanele la agentul frigorific care scapă. Acesta va fi poziționat în afara spațiului ocupat, acolo unde este posibil, sau într-o incintă ventilată și identificat în mod clar.
• Senzorii sistemului de detectare a agentului frigorific trebuie înlocuți numai cu senzori de agent frigorific specificați de producătorul aparatului.
• Pentru aparatele cu sistem de detectare a scurgerilor, supapele de închidere de siguranță nu trebuie resetate până când încăperea nu a fost ventilată, deoarece resetarea poate duce la eliberarea în spațiu a unui agent frigorific inflamabil suplimentar.

Instrucțiuni pentru produsul cu tubulatură

• Doar dispozitivele auxiliare aprobate de către producătorul aparatului sau declarate adecvate cu agent frigorific vor fi instalate în conductele de racord.
• Dispozitivele auxiliare care pot constitui o potențială sursă de aprindere nu vor fi instalate în conducte. Exemple de astfel de surse potențiale de aprindere sunt suprafețele fierbinti cu o temperatură mai mare de 700 °C și dispozitivele electrice de comutare.

Instrucțiuni pentru produsul Multi V

- Dispozitivele de protecție, conductele și garniturile vor fi protejate cât mai mult posibil împotriva factorilor

adversi de mediu, de exemplu, de pericolul de colectare și înghețare a apei în conductele de descărcare sau de acumularea murdăriei și a resturilor.

• Ventilele electromagnetice vor fi poziționate corect în conducte pentru a evita șocurile hidraulice.
• Ventilele electromagnetice nu se blochează în agent frigorific lichid decât dată nu este furnizată o eliberare adecvată în partea de presiune joasă a sistemului de agent frigorific.
• Îmbinările din interior ale agentului frigorific realizate pe teren vor fi testate pentru etanșeitate. Metoda de testare va avea o sensibilitate de cel puțin 5 grame pe an de agent frigorific la o presiune de cel puțin 0,25 ori față de presiunea maximă admisă. Nicio scurgere nu va fi detectată.
• După ce verificați eticheta de mai jos atașată pe unitatea exterioară, notați cantitatea de agent frigorific de pe aceasta.

R32 ①= ②= ①+②= ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

Instrucțiuni pentru produsul cu kit hidrologic

• Dispozitivele de protecție, conductele și garniturile trebuie protejate cât mai mult posibil împotriva factorilor adversi de mediu.
• Deschiderea cu extractia aerului din cameră va fi localizată la egală distanță sau sub punctul de eliberare a agentului frigorific.
• Pentru unitățile montate pe podea, punctul de eliberare a agentului frigorific se va afla la o înălțime cât mai mică posibil.
• Deschiderile de extractie a aerului vor fi amplasate la o distanță suficientă de deschiderile admisiei de aer pentru a preveni recircularea în spațiul respectiv.

INSTRUCTIUNI DE ATENTIONARE

ATENTIE

- Pentru a reduce riscul de vătămare minoră, defectare sau deteriorare a produsului sau bunurilor materiale în timpul utilizării produsului, aplicați măsurile de precauție de bază, inclusiv următoarele:

Instrucțiuni pentru produsul comun

- Orice persoană care exploatează sau intervine asupra circuitului de refrigerant trebuie să dețină un certificat în curs de validitate din partea unei autorități de evaluare acreditată de industrie, care certifică competența persoanei de a manipula refrigeranții în

siguranță în conformitate cu o specificație de evaluare recunoscută în industrie.

• Servisarea trebuie să fie efectuată numai conform recomandării producătorului echipamentului. Lucrările de întreținere și reparație care necesită asistența altor persoane calificate vor fi efectuate sub supravegherea persoanei competente în ceea ce privește utilizarea refrigeranților inflamabili.
• Instalarea conductelor trebuie redusă la minimum.
• Conductele trebuie protejate împotriva deteriorării fizice.
• Trebuie asigurată conformitatea cu reglementările naționale privind gazele.
• Conexiunile mecanice (conectori mecanici sau îmbinări evazate) trebuie să fie accesibile pentru a putea efectua lucrările de întreținere.
• Activitățile de service se vor efectua numai în conformitate cu recomandările producătorului.
• Aparatul va fi depozitat astfel încât să se prevină deteriorarea mecanică.
• Producătorul trebuie să specifice alte surse potențiale cu funcționare continuă, despre care se cunoaște că provoacă aprinderea agentului frigorific utilizat.
• Înainte de a deschide supapele, trebuie realizată o conexiune lipită, sudată sau mecanică pentru a permite refrigerentului să circule între părțile sistemului de refrigerare.
• Atunci când conectorii mecanici sunt reutilizați în interior, piesele de etanșare trebuie înlocuite cu altele noi.
• Atunci când îmbinările evazate sunt reutilizate în interior, partea evazată trebuie refabricată.
• Tubulatura de refrigerent trebuie să fie protejată sau închisă pentru a evita deteriorarea.
• Racordurile flexibile de refrigerent (cum ar fi liniile de conectare dintre unitatea interioară și cea exterioroară) care pot fi deplasate în timpul funcționării normale trebuie protejate împotriva deteriorării mecanice.
• Curățați periodic (mai des decât o dată/an) praful sau particulele de sare blocate în schimbătorul de căldură, folosind apă.
• Dezasamblarea echipamentului, tratarea lichidului refrigerant sau a anumitor componente trebuie realizate în conformitate cu standardele locale și naționale.

Instrucțiuni pentru produsul cu tubulatură

• Conectat printr-un sistem de conducte de aer la una sau mai multe încăperi, aerul de alimentare și de retur va fi direcționat către spațiul respectiv.
• Spațiile deschise precum tavanele false nu vor fi utilizate pe post de conducte de aer de retur.

Instrucțiuni pentru produsul Multi V

• Conductele echipamentului din spațiul ocupat vor fi instalate astfel încât să asigure protecție împotriva deteriorării accidentale în funcțiune sau în service.

• Trebuie luate măsuri de precauție pentru a evita vibrațiile sau pulsațiile excesive la nivelul conductelor de răcire.

• Se vor transmite prevederi pentru extinderea și contractarea traseelor lungi de conducte.

• Conductele din sistemele de refrigerare vor fi proiectate și instalate astfel încât să minimizeze probabilitatea de deteriorare a sistemului din cauza şocurilor hidraulice.
• Conductele și componentele de oțel vor fi protejate împotriva coroziunii cu un strat de acoperire anticoroziv înainte de aplicarea oricărei izolații.
• Elementele flexibile ale conductelor vor fi protejate împotriva deteriorării mecanice, a presiunii excessive prin torsiune sau a altor forțe. Acestea trebuie verificate anual pentru detectarea deteriorărilor mecanice.
• Echipamentele și conductele de interior vor fi montate în siguranță și protejate astfel încât ruperea accidentală a echipamentelor nu poate apărea din evenimente de tipul mutării mobilierului sau al activităților de reconstrucție.

Instrucțiuni de siguranță pentru lucrări de service

Verificări în zonă

- Înainte de a începe lucrul la sistemele care conțin agenti frigorifici inflamabili, sunt necesare verificări de siguranță pentru a asigura minimizarea riscului de aprindere. Pentru lucrări de reparații la nivelul sistemului de agent frigorific, trebuie respectate următoarele măsuri de precauție înainte de efectuarea lucrărilor în sistem.

Procedura de lucru

- Lucrările trebuie întreprinse conform unei proceduri controlate, astfel încât să se minimizeze riscul prezenței de gaze inflamabile sau de vapori inflamabili în timpul efectuării lucrărilor.

Zona generală de lucru

- Toți membrii personalului de întreținere și alte persoane care lucrează în zona locală vor fi instruiți cu privire la natura lucrării efectuate. Trebuie evitate lucrările în spațiile închise.

Verificarea prezenței agentului frigorific

• Zona trebuie verificată cu un detector corespunzător de agent frigorific înainte de lucrări sau în timpul acestora, pentru a asigura faptul că tehnicianul are cunoștință de atmosferele potențial inflamabile.
• Asigurați-vă că echipamentul de detectare a scurgerilor utilizat este adecvat pentru utilizarea cu agenți frigorifici inflamabili, respectiv, care nu provoacă scântei, sunt etanșați în mod adecvat sau sunt siguri în mod intrinsec.

Prezența extinctorului

- Dacă trebuie efectuate lucrări la cald asupra echipamentului de refrigerare sau oricăror piese associate, echipamentele corespunzătoare de stingere a incendiilor trebuie să fie la îndemână. Trebuie să dispuneți de un extinator cu pulbere uscată sau cu CO2 lângă zona de încărcare.

Lipsa surselor de aprindere

- Nicio persoană care efectuează lucrări legate de un sistem de refrigerare care implică expunerea unei

conducte nu trebuie să utilizeze surse de aprindere într-un mod care ar putea conduce la un risc de incendiu sau de explozie.

- Toate sursele posibile de aprindere, inclusiv fumatul, trebuie ținute la o distanță suficientă de locul de instalare, reparare, îndepărtare și eliminare, în timpul cărora este posibil ca agentul frigorific să fie eliberat în spațiul din jur. Înainte de începerea lucrărilor, zona din jurul echipamentelor trebuie supravegheată pentru a se asigura că nu există pericole de inflamabilitate sau riscuri de aprindere. Trebuie afișate indicatoare cu mențiunea „Fumatul interzis”.

Zonă ventilată

- Asigurați-vă că zona se află în aer liber sau că aceasta este ventilată corespunzător înainte de a pătrunde în sistem sau de a realiza lucrări la cald. Se va asigura un nivel de ventilare pe perioada în care se realizează lucrarea. Ventilația ar trebui să disperseze în siguranță orice agent frigorific eliberat și, de preferat, să-l expulzeze în exterior, în atmosferă.

Verificări ale echipamentului de refrigerare

• În care sunt schimbate componente electrice, acestea trebuie să fie adecvate scopului și să corespundă specificațiilor corecte. În orice moment, trebuie respectate instrucțiunile de întreținere și de service ale producătorului.
• Dacă aveți îndoieli, consultați departamentul tehnic al producătorului pentru asistență.
• Următoarele verificări trebuie aplicate la instalațiile care utilizează agenți frigorifici inflamabili:
• Încărcătura reală de refrigerent este în conformitate cu dimensiunea camerei în care sunt instalate piesele care conțin refrigerent.
• Echipamentele și ieșirile de ventilație funcționează corespunzător și nu sunt obstrucționate.
• În cazul în care se utilizează un circuit frigorific indirect, trebuie să se verifice prezența refrigerentului în circuitul secundar.
• Marcajul echipamentului continuă să fie vizibil și lizibil. Marcajele și semnele care sunt ilizibile trebuie corectate.
• Conductele sau componentele de refrigerare sunt instalate într-o poziție în care este puțin probabil ca acestea să fie expuse la orice substanță care poate coroda componentele care conțin agenti frigorifici, cu excepția cazului în care componentele sunt construite din materiale care sunt inerent rezistente la coroziune sau care sunt protejate corespunzător împotriva unei astfel de coroziuni.

Verificări ale dispozitivelor electrice

• Repararea și întreținerea componentelor electrice trebuie să includă verificări inițiale de siguranță și proceduri de inspecție a componentelor.
• Dacă există o eroare care ar putea compromite siguranța, nicio sursă de alimentare electrică nu trebuie conectată la circuit până când aceasta nu este rezolvată în mod satisfăcător.

• Daca eroarea nu poate fi corectată ime diat, dar este necesar să se continue funcționarea, se va utiliza o soluție temporară adecvată.

• Acest aspect trebuie raportat proprietarului echipamentului, astfel încât toate părțile să fie informate.

• Verificările inițiale de siguranță trebuie să includă:

• Condensatoarele sunt descărcate: acest lucru se va realiza într-un mod sigur pentru a evita posibilitatea apariției scânteilor.

• În timpul încărcării, al recuperării sau al purjării sistemului, nu sunt expuse componente și cabluri electrice sub tensiune.
• Continuitatea legării la pământ.

Reparații la componentele sigilate

• În timpul reparațiilor la componentele sigilate, toate sursele de alimentare cu energie electrică trebuie deconectate de la echipamentul la care se lucrează înainte de îndepărtarea capacelor sigilate etc.
• Dacă este absolut necesar să existe o alimentare electrică a echipamentului în timpul întreținerii, atunci o formă de detectare a scurgerilor cu funcționare permanentă trebuie să fie amplasată în punctul cel mai critic pentru a avertiza asupra unei situații potențial periculoase.
• Trebuie să se acorde o atenție deosebită următoarelor aspecte pentru a se asigura faptul că, în cazul în care se lucrează asupra componentelor electrice, carcasa nu este modificată astfel încât să fie afectat nivelul de protectie.
• Aceasta include deteriorarea cablurilor, număru I excesiv de conexiuni, borne care nu corespund specificațiilor inițiale, deteriorarea garniturilor, montarea incorectă a presetupelor etc.
• Asigurati-vă că aparatul este montat în siguranță.
• Asigurați-vă că garniturile sau materialele de etanșare nu s-au degradat astfel încât să nu mai servească scopului de a preveni pătrunderea atmosferelor inflamabile.
• Înlocuirea pieselor de schimb trebuie să fi e realizată în conformitate cu specificațiile producătorului.

Repararea componentelor cu siguranță intrinsecă

• Nu aplicați sarcini permanente inductive sau de capacitate asupra circuitului, fără să vă asigurați că acestea nu depășesc tensiunea și curentul admisibile pentru echipamentul utilizat.
• Componentele cu siguranță în trinsecă sunt singurele tipuri de componente la care se poate lucra sub tensiune în prezența unei atmosfere inflamabile.
• Aparatul de testare trebuie să ai bă valoarea nominală corectă.
• Înlocuiti componentele numai cu piesele specificate de producător.
• Alte piese pot duce la aprinderea agentului frigorific în atmosferă în urma unei scurgeri.

NOTĂ

- Utilizarea siliconului de etanşare poate inhiba eficiența anumitor tipuri de echipamente de detectare a scurgerilor.

- Componentele cu siguranță intrinsecă nu trebuie să fie izolate înainte de a efectua lucrări la nivelul acestora.

Cablajul

• Cablajul nu trebuie supus uzurii, coroziunii, presiunii excessive, vibrației, muchiilor ascuțite sau oricăror altor efecte adverse ale mediului înconjurător.
• Verificarea trebuie să ia în considerare, de asemenea, efectele îmbătrânirii sau ale vibrației continue provenite din surse cum ar fi compresoarele sau ventilatoarele.

Detectarea agentilor frigorifici inflamabili

• În nici un caz nu trebuie utilizate surse potențiale de aprindere în căutarea sau detectarea scurgerilor de agent frigorific.
• Nu trebuie utilizată o lanternă cu halogen (sau orice alt detector care utilizează o flacără deschisă).

• Următoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru toate sistemele de agenti frigorifici.

• Detectoarele electronice de scurgeri pot fi utilizate pentru a detecta scurgeri de agenți frigorifici, dar, în cazul agenților frigorifici inflamabili, sensibilitatea poate să nu fie adecvată sau poate necesita recalibrare. (Echipamentul de detectie trebuie calibrat într-o zonă fără agenți frigorifici.)

• Asigurați-vă că detectorul nu este o sursă potențială de aprindere și că este adecvat pentru agentul frigorific utilizat.
• Dispositivele de detectare a scurgerilor trebuie setate la un procent LFL al agentului frigorific, calibrate la agentul frigorific utilizat și se confirmă procentajul corespunzător de gaze (maximum 25%).
• Soluțiile de detectare a scurgerilor sunt adecvate și pentru utilizarea cu majoritatea agentilor frigorifici, dar utilizarea detergenților care conțin clor trebuie evitată deoarece clorul poate reacționa cu agentul frigorific și poate coroda conducta de c

NOTĂ

- Printre exemplele de lichide de detectare a scurgerilor se numără

• Metoda cu bule

• Agentii metodei fluorescente

• Dacă este suspectată o scurgere, toate flăcările deschise trebuie îndepărtate/stinse.

• Dacă se găsește o scurgere de agent frigorific care necesită sudură, tot agentul frigorific trebuie recuperat din sistem sau izolat (prin intermediul unor supape de închidere) într-o parte a sistemului aflat la distanță de scurgere. Eliminarea agentului frigorific se va realiza în conformitate cu procedura de eliminare și evacuare.

Eliminarea și evacuarea

- Atunci când pătrundeți în circuitul agentului frigorific pentru a face reparații – sau în orice alt scop – se vor folosi proceduri convenționale. Totuși, pentru agenții

frigorifici inflamabili, este important să se respecte cele mai bune practici deoarece trebuie avută în vedere inflamabilitatea. Se va respecta următoarea procedură:

• Eliminați agentul frigorific.
• Purjați circuitul cu gaz inert (opțional pentru A2L);
• Evacuați (opțional pentru A2L);
• Purjati cu gaz inert (optional pentru A2L);

• Deschideti circuitul prin tăiere sau sudură.

• Încărcătura de agent frigorific va fi recuperată în cilindrii de recuperare corecți.

• Pentru aparatele care conțin agenți frigorifici inflamabili, alții decât agenții frigorifici A2L, sistemul trebuie purjat cu azot fără oxigen pentru a face aparatul sigur pentru agenții frigorifici inflamabili.
• Este posibil să fi e nevoie să repetați acest proces de mai multe ori.
• Nu se va folosi aer compr imat sau oxigen pentru purjarea sistemelor de refrigerare.
• Pentru aparatele care conțin agenți frigorifici inflamabili, alții decât agenții frigorifici A2L, purjarea agenților frigorifici se realizează prin spargerea vidului din sistem cu azot fără oxigen și continuând umplerea până la atingerea presiunii de lucru, apoi evacuarea în atmosferă și, în final, tragerea în jos la vid.
• Acest proces se va repeta până când se elimină tot agentul frigorific din sistem.
• Când se folosește încărcătura finală de azot fără oxigen, sistemul se va aerisi la presiunea atmosferică pentru a permite efectuarea lucrării.
• Această operațiune este absolut vitală dacă se vor efectua operațiuni de sudură pe conducte.
• Asigurați-vă că ieșirea pompei cu vid nu este aproape de vreo sursă de aprindere și că se poate aerisi.

Proceduri de încărcare

- În plus, față de procedurile convenționale de încărcare, se vor respecta următoarele cerințe.

• Asigurați-vă că nu se produce contaminarea diferiților agenți frigorifici atunci când se utilizează echipamente de încărcare. Furtunurile sau liniile trebuie să fie cât mai scurte posibil pentru a minimiza cantitatea de agent frigorific conținut în acestea.
• Cilindrii trebuie ținuți într-o poziție adecvată, conform instrucțiunilor.
• Asigurați-vă să sistemul de refrigerare este împământat înainte de încărcarea sistemului cu agent frigorific.
• Etichetați sistemul în momentul încărcării complete. (Dacă nu este deja etichetat).

• Trebuie să se acorde o atenție deosebită supraîncărcării sistemului de refrigerare.

• Înainte de reîncărcarea sistemului, acesta trebuie să fie testat cu gazul de purjare adecvat.

• Sistemul trebuie să fie testat pentru scurgeri la finalizarea încărcării, dar înainte de punerea în funcțiune.
• Trebuie să se efectueze un test de scurgere pentru monitorizare înainte de a părăsi locația.

Recuperare

• Când scoateți agentul frigorific dintr-un sistem, fie pentru depanare fie pentru scoaterea din funcțiune, se recomandă, ca bună practică, scoaterea în siguranță a agentilor frigorifici.
• La transferarea agentului frigorific în cilindri, asigurati-vă că sunt folosiți n umai cilindrii adecvați de recuperare a agentului frigorific.
• Asigurați-vă că este disponibil numărul corect de cilindrii pentru susținerea încărcării întregului sistem.
• Toți cilindrii care se folosesc sunt destinați recuperării agentului frigorific și etichetați pentru acel agent frigorific (de ex., cilindrii speciali pentru recuperarea agentului frigorific).
• Cilindrii vor fi completați cu su papă de eliberare a presiunii și supape de închidere asociate, în stare bună de funcționare. Cilindrii de recuperare goliți se evacuează și, dacă este posibil, se răcesc înainte de aparitția recuperării.
• Echipamentul de recuperare va fi în stare bună de funcționare, cu un set de instrucțiuni privind echipamentul care este la îndemână și va fi adecvat pentru recuperarea agentilor frigorifici inflamabili.
• În plus, trebuie să fie disponibil un set de cântare calibrate și în bună stare de funcționare.
• Furtunurile trebuie să fi e complete, cu cuplaje de deconectare etanșe la scurgeri, și în stare bună.
• Înainte de folosirea echipamentului de recuperare, verificați-l să fie în stare de funcționare satisfăcătoare, că a fost întreținut corespunzător și că orice componente electrice asociate sunt etanșate pentru a preveni aprinderea în cazul unei scurgeri de agent frigorific. Consultați producătorul în cazul în care aveți dubii.
• Agentul frigorific recuperat va fi returnat furnizorului agentului frigorific în cilindrul de recuperare corect și cu Nota de transfer a deșeurilor relevanță aranjată.
• Nu amestecați agenții frigorifici în unitățile de recuperare și, în special, nicidecum în cilindri. În cazul în care trebuie scoase compresoarele sau uleiurile compresoarelor, asigurați-vă că au fost evacuate la un nivel acceptabil pentru a vă asigura că agentul frigorific nu rămâne în lubrifiant.
• Procesul de evacuare se va face înainte de returnarea compresorului furnizorilor.
• Se va folosi numai încăl zirea electrică pentru corpul compresorului, pentru a accelera acest proces.
• După scurgerea uleiului din sistem, acesta trebuie transportat în siguranță.

Etichetarea

• Echipamentul trebuie etichetat cu mențiunea că a fost scos din funcțiune și golit de agent frigorific.
• Eticheta trebuie să fie datată și semnată.
• Asigurați-vă că pe echipament există etichete care să menționeze că echipamentul conține agent frigorific inflamabil.

Scoaterea din funcțiune

- Înainte de a efectua această procedură, este esențial ca tehnicianul să fie complet familiarizat cu echipamentul și cu toate detaliile despre acesta.

• O bună practică recomandată presupune ca toți agenții frigorifici să fie recuperați în condiții de siguranță.
• Înainte de efectuarea sarcinii, trebuie prelevată o mostră de ulei și de agent frigorific în cazul în care este necesară o analiză înainte de reutilizarea agentului frigorific recuperat.
• Este esențial ca energia electrică să fie disponibilă înainte de începerea sarcinii.

a) Familiarizați-vă cu echipamentul și cu funcționarea acestuia.

b) Izolați sistemul sub aspectul electricității.

c) Înainte de a încerca efectuarea procedurii, asigurați-vă că:

- Dacă este necesar, sunt disponibile echipamente de manevrare mecanică pentru manevrarea buteliilor de agent frigorific.

- Toate echipamentele individuale de protecție sunt disponibile și sunt utilizate corect.

- Procesul de recuperare este supravegheat în permanență de către o persoană competentă.

- Echipamentul de recuperare și b uteliile sunt în conformitate cu standardele corespunzătoare.

d) Dacă este posibil, pompați sistemul de agent frigorific.

e) Dacă nu este posibilă realizarea unui vid, realizați un colector astfel încât să se poată extrage agentul frigorific din diferite părți ale sistemului.

f) Asigurați-vă că butelia este situată pe cântar înainte de a efectua recuperarea.

g) Porniți maçina de recuperare și operați-o conform instructiunilor.

h) Nu umpleți excesiv buteliile. (Nu mai mult de 80% din volumul încărcăturii lichide)

i) Nu depășiți presiunea maximă de lucru a buteliei, nici măcar temporar.

j) După ce buteliile au fost umplute corect și procesul a fost finalizat, asigurați-vă că buteliile și echipamentul sunt îndepărtate imediat de la fața locului și că sunt închise toate supapele de izolare de pe echipament.

k) Agentul frigorific recuperat nu se încarcă într-un alt sistem de refrigerare decât după ce a fost curățat și verificat.

Calificarea lucrătorilor

Manualul trebuie să conțină informații specifice despre calificarea necesară a personalului de lucru pentru operațiuni de întreținere, service și reparații. Fiecare procedură de lucru care afectează mijloacele de siguranță va fi efectuată doar de către persoane competente.

Printre exemplele de astfel de proceduri de lucru se numără:

- Accesarea cu forța a circuitului de refrigerare.

• Deschiderea componentelor sigilate.

• Deschiderea carcaselor ventilate.

- Pentru instalațiile cu îmbinări mecanice aplicate pe teren care sunt expuse în spațiul ocupat, în instrucțiuni se va preciza faptul că un senzor trebuie localizat.

- Localizat la distanță la o distanță orizontală de 2 m în linia de colimare a unității și pe un perete în camera în care este instalată unitatea; și

- la 100 mm deasupra podelei, unde h0 este de cel mult 300 mm de la podea; sau

- la 300 mm deasupra podelei, unde h0 este mai mare de 300 mm de la podea.

ÎNCĂRCARE AGENT FRIGORIFIC

Suprafața minimă a pardoselii

Toate unitățile de interior trebuie instalate respectând ca valoarea A sau VA să fie mai mare decât Amin

Diagrama fluxului

Calculați Mc → Mc < 1,842 kg sau Instalați în camera tehnică*¹ Nu → Unitate fără conducte și hinst > 1,8 m Nu → A(VA) > Tabelul 2 Instalare generală Da ↓ Nu ↗

Numele modelului unității exterioare este „ZRU*”, Da A(VA) >Tabelul 1 iar numele modelului unității interioare este „ARN*”. → Unitate ETRS

*1 (ISO 5149-3:2014, Clauza 5)

• Mc: cantitatea totală d e agent frigorific din sistem (kg)
• A: Suprafața podelei (încăperea este locul în care este instalată unitatea interioară sau cea mai mică suprafață a încăperii este conectată prin sistemul de conducte)
• VA: suprafața ventilată a etajului (suma suprafeței camerei conectată prin ventilare naturală)
• Amin: suprafața minimă a pardoselii (Regăsiți în tabelul 1 sau 2)
• Unitatea ETRS: sisteme frigorifice cu etanseitate îmbunătățită.
• hinst: Înălțimea de instalare. Înălțime.
• h0: înălțimea de eliberare. Înălțimea de referință sau înălțimea celei mai mici deschideri a racordului conductei la fiecare spațiu condiționat

1 Unitatea interioară 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (dacă este îndeplinită condiția de ventilare naturală)
2 Unitatea interioară 2: hinst= h2, h0=h2, A=A2, VA=A1+A2 (dacă este îndeplinită condiția de ventilare naturală)
③ Unitatea interioară 3: hinst=h3, h0=h4, A=A3
4 Deschiderea pentru ventilare naturală
5 Deschiderea de return
6 Deschiderea de alimentare

Modul de calculare a cantității maxime de agent frigorific

La instalarea aparatului, pentru cantitatea de agent frigorific suplimentar încărcat trebuie să se ia în considerare diametru, lungimea conductei și cantitatea de agent frigorific care poate fi încărcată în unitatea interioară.

Cantitatea de agent frigorific suplimentar (kg)

= Lungimea totală a conductei (m): ∅ 22,20 mm X 0,313 kg/m (R32)
+ Lungimea totală a conductei (m): ∅ 19,05 mm X 0,235 kg/m (R32)
+ Lungimea totală a conductei (m): ∅ 15,88 mm X 0,153 kg/m (R32)
+ Lungimea totală a conductei (m): ∅ 12,70 mm X 0,103 kg/m (R32)
+ Lungimea totală a conductei (m): ∅ 9,52 mm X 0,053 kg/m (R32)
+ Lungimea totală a conductei (m): ∅ 6,35 mm X 0,019 kg/m (R32)
+ Numărul de unități RC instalate (cu 2, 3, 4 porturi) X 0,45 kg (R32)
+ Numărul de unități RC instalate (cu 6, 8 porturi) X 0,9 kg (R32)
+ Cantitatea de agent frigorific suplimentar pentru unitatea interioară *1

*1 Vă rugăm să consultați hârtia denumită „Tabelul de agenți frigorifici suplimentari din IDU”. Acesta este furnizat în unitatea exterioar ă.

Unitate ETRS

Pentru a instala unitatea interioară, unele măsuri de siguranță pot fi necesare în funcție de zona sau suprafața pardoselii de ventilat (când este utilizată ventilarea naturalăncărcarea maximă a sistemului este de 15,964 kg x numărul de unități interioare din sistem, rdepășește 63,856 kg. Măsurile de siguranță sunt kitul de alarmă LG (PLDCAA0S), supapa de închidere LG (PRHPZ0*și)ventilareaa naturală. Pentru mai multe detalii despre accesoriile LG (kit de alarmă, supapă de închidere), conșati manu alul accesoriilor.

Graficul și tabelul se bazează pe înălțimea camerei de 1,8m. Dacă este mai mare (maxim 2,2 m), se poate aplica o suprafață minimă mai mică.

Suprafața minimă a pardoselii pentru cel mai de jos etaj subteran

① Nu este necesară nicio măsură de siguranță
② Două măsuri de siguranță
③Nu se poate instala

Suprafața minimă a pardoselii pentru alte etaje

① Nu este necesar niciun dispozitiv de siguranță
②O măsură de siguranță
③ Două măsuri de siguranță

Instalare generală

Pentru a instala unitatea interioară, unele dispositive de siguranță pot fi necesare în funcție de zona sau de suprafața pardoselii de ventilat (când este utilizată ventilarea naturală). Dacă Mc este mai mare de 15,964 kg, trebuie instalată ventilarea naturală.

Graficul și tabelul se bazează pe înălțimea minimă de instalare a unităților interioare. Dacă este mai mare, se poate aplica o suprafață minimă mai mare a pardoselii.

h0 diferă în funcție de tipul de model.

• Unitate suspendată de tavan, montată pe perete: 2,2
• Locul de amplasare pe podea, suport pardoseală(PT,PF): 1,8
• Hidrokit(montat pe perete): 1,3
• Hidrokit(suport pardoseală), suport pardoseală (altele): 0,6
• Conductă: înălțimea celei mai mici deschideri a racordului conductei la fiecare spațiu condiționat

Condiții de ventilație naturală

Dacă ventilarea naturală este instalată și îndeplinește condițiile de mai jos, „A” poate fi înlocuit cu „VA”. Pentru unitatea ETRS, dacă este utilizată ca măsură de siguranță, „A” nu poate fi înlocuit cu „VA”.

- Pentru deschiderea inferioară:

• Nu este o deschidere spre exterior
• Deschiderea nu poate fi închisă
• Deschiderea trebuie să fie ≥ Anvmin
• Suprafața oricărei deschideri situate la peste 300 mm de la podea nu se ia în considerare la determinarea Anvmin
• Cel puțin 50% din Anvmin se află la mai puțin de 200 mm deasupra podelei
• Partea de jos a deschiderii inferioare se află la ≤100 mm de podea
• Înțimea deschiderii este ≥ 20 mm

- Pentru deschiderea superioar â:

• Nu este o deschidere spre exterior
• Deschiderea nu poate fi închisă
• Deschiderea trebuie să fie ≥ 50% din Anvmin
• Partea de jos a deschiderii superioare trebuie să se afle la≥ 1 500 mm deasupra podelei
• Înălțimea deschiderii este ≥ 20 mm

① Camera 1
② Camera 2
3 Fără contorizare

- Suprafața minimă de deschidere (Anv)

$$ A n v _ {\min} = \frac {m _ {c} - m _ {\max}}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

g Este acceleratația gravitationalăă de 9,81 m/s ^2 ;

29 Estemasa molară medie a aerului în kg/kmol.

Anv Estedeschiderea minimă pentru ventilația naturală în m².

Pentru unitatea ETRS, Anv _min = 0.013 m ^2

mc Este îărcătura reală de agent frigorific din sistem, în kg;

m_max Estețărcătura maximă admisă de agent frigorific din sistem, în kg, Calculataconform ecuației de mai jos sau 15,964 kg.

$$ m _ {\max} = 2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm{A}) ^ {(1 / 2)} $$

A nu se depăși sub

$$ m _ {\max} = 0. 7 5 \times L F L \times h _ {0} \times A $$

LFL Este limita inferioară de inflamabilitate în kg/m³;

A Este suprafața cam erei în m²;

M Este masa molară a agentului frigorific în kg/kmol;
