LIETOŠANAS INSTRUKCIJA ZRUN040LSS0 LG

Pirms ierīces lietošanas rūpīgi izlasiet šo lietotāja rokasgrāmatu un vienmēr glabājiet to pieejamā vietā informācijas iegūšanai.

LATVIEŠU

R32 aukstumağents

SATURA RĀDĪTĀJS

Šajā rokasgrāmatā var būt iekļauti attēli vai informācija, kas atšķiras no jūsu iegādātā modela.

Ražotājam ir tiesības pārskatīt šo rokasgrāmatu.

DROŠĪBAS NORĀDĪJUMI

PIRMS LIETOŠANAS IZLASIET VISUS NORĀDĪJUMUS ...... 3

Piezīmes par uzliesmojošu aukstumaģentu....3

NORĀDĪJUMI PAR BRĪDINĀJUMIEM 3

Norādījumi parastajam produktam....3

Norādījumi par cauruļvadu izstrādājumu....3

Multi V produkta instrukcijas....3

Norādījumi par Hydrokit produktu....4

NORĀDĪJUMI PAR PIESARDZĪBU 4

Norādījumi parastajam produktam....4

Norādījumi par cauruļvadu izstrādājumu....4

Multi V produkta instrukcijas....4

Pakalpojuma drošības instrukcijas 4

AUKSĒJUMA UZLĀDE

Minimālā grīdas platība 8

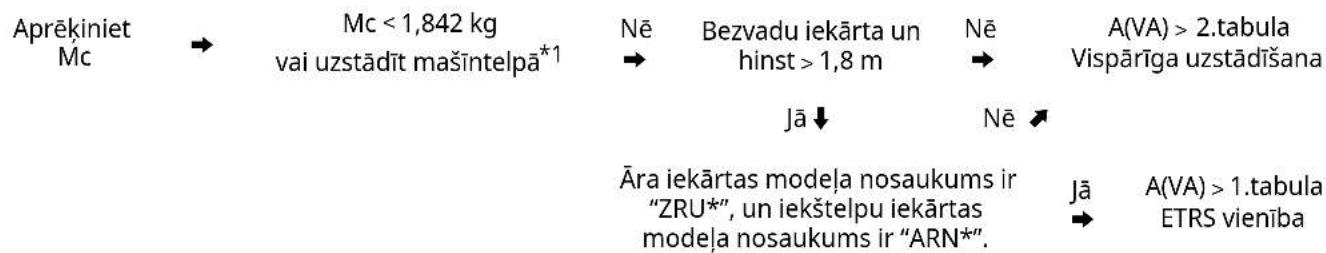

Plūsmas diagramma....8

Kā aprēkināt maksimālo aukstumaģenta daudzumu ......8

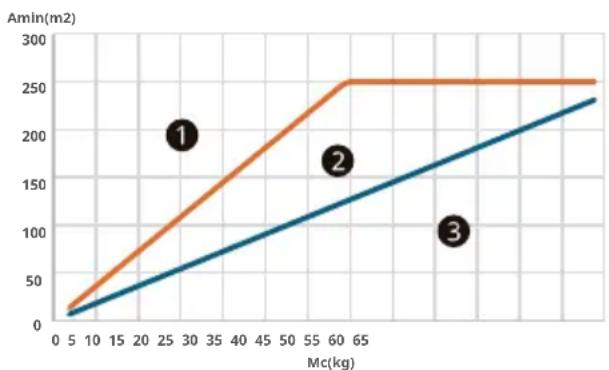

ETRS vienība....9

Vispārīga uzstādīšana....9

Dabiskās ventilācijas apstākļi

DROŠĪBAS NORĀDĪJUMI

PIRMS LIETOŠANAS IZLASIET VISUS NORĀDĪJUMUS

Tālāk sniegtās drošības vadlīnijas ir paredzētas, lai novērstu iepriekš neparedzētus riskus vai bojājumus, kuru cēlonis ir iekārtas nedroša vai nepareiza darbinašana. Vadlīnijām ir divas daļas “BRĪDINĀJUMS” un “IEVĒROT PIESARDZĪBU”, kā aprakstīts tālāk.

Piezīmes par uzliesmojošu aukstumaģentu

Uz ierīcēm ir norādīti tālāk minētie simboli.

Šis simbols norāda, ka iekārtā tiek izmantots uzliesmojošs aukstumağents. Ja aukstumağents noplūst un tiek pakļauts ārēja aizdegšanās avota iedarbībai, pastāv ugunsgrēka risks.

Šis simbols norāda, ka nepieciešams rūpīgi izlasīt īpašnieka rokasgrāmatu.

Šis simbols norāda, ka ar aprīkojumu drīkst rīkoties tikai servisa darbinieki, ievērojot uzstādīšanas rokasgrāmatā sniegtos norādījumus.

Šis simbols norāda, kaīpašnieka rokasgrāmatā vai uzstādīšanas rokasgrāmatā ir pieejama nepieciešamā informācija.

NORĀDĪJUMI PAR BRĪDINĀJUMIEM

BRĪDINĀJUMS!

- Lai mazinātu sprādziena, uguns, nāvējošu traumu, elektriskās strāvas trieciena, traumas vai applaucējuma risku izstrādājuma lietošanas laikā, ievērojiet pamata piesardzības pasākumus, tostarp tālāk minētos.

Norādījumi parastajam produktam

• Neizmantojiet līdzekļus atkausēšanas procesa paātrināšanai vai tīrīšanai, izņemot ražotāja ieteiktos.
• Iekārta glabā telpā, kurā nav nepārtraukti darbojošos aizdegšanās avotu (piemēram: atklātas liesmas, darbojas gāzes iekārta vai darbojas elektriskais sildītājs).
• Ierīce jāuzglabā tā, lai novērstu mehāniskus bojājumus, labi vēdināmā telpā bez nepārtraukti darbojošiem aizdegšanās avotiem (piemēram, atklātas liesmas, darbojošas gāzes ierīces vai darbojoša elektriskā sildītāja), un tās telpas izmēram jāatbilst norādītajam.
  • Nedrīkst caurdurt vai dedzināt.
• Nemiet vērā, ka aukstumağents var būt nez smaržas.
• Nepieciešamās ventilācijas atveres nedrīkst būt blokētas.
• Ierīcei pievienotie cauruļvadi nedrīkst saturēt potenciālos aizdegšanās avotus.

• Nestacionārā iekārta jāuzglabā vietā, kur telpas izmērs atbilst ekspluatācijai noteiktajai telpas platībai.

• Nestacionāro iekārtu glabā telpā, kurā nepārtraukti nedarbojas atklātas liesmas (piemēram, darbojas gāzes iekārta) vai citi iespējamie aizdegšanās avoti. (piemēram, darbojošs elektriskais sildītājs, karstas virsmas)

• Ja telpākuras platība ir mazāka par Amin, tiek uzstādītas ierīces ar A2L aukstumaģentiem, kas caur gaisa vadu sistēmu ir pievienotas vienai vai vairākām telpām, šajā telpā nedrīkst būt nepārtraukti darbojošas atklātas liesmas (piemēram, darbojoša gāzes ierīce) vai citi potenciāli aizdegšanās avoti (piemēram, darbojošs elektriskais sildītājs, karstas virsmas). Liesmu radošu ierīci var uzstādīt tajā pašā telpā, ja ierīce ir aprīkota ar efektīvu liesmas slāpētāju.
• Šī iekārta drošības nolūkos ir aprīkota ar noplūdes noteikšanas sistēmu. Lai noplūdes noteikšana būtu efektīva, iekārtai pēc uzstādīšanas visu laiku jābūt pieslēgtai elektrotīklam, izņemot apkopes laikā.
• Šī iekārta ir aprīkota ar elektriski darbināmiem drošības pasākumiem. Lai drošības pasākumi būtu efektīvi, iekārtai pēc uzstādīšanas visu laiku jābūt pieslēgtai elektrībai, izņemot apkopes laikā.
• Dzesētāja sensora kalpošanas laiks ir 10 gadi. Kad sensors ir konstatējis noplūdi un aktivizējies, to vairs nevar izmantot atkārtoti un tas ir jānomaina.
• Värsts jānovieto tā, lai tam varētu viegli pieklūt un to darbināt, nepakļaujot cilvēkus izplūstošajam aukstumaģentam. Ja iespējams, tas jānovieto ārpus apdzīvotās telpas vai ventilējamā kamerā, un tam jābūt skaidri markētam.
• Dzesētājvielas noteikšanas sistēmas aukstumaģenta sensorus drīkst nomainīt tikai ar ierīces ražotāja norādītajiem aukstumaģenta sensoriem.
• Iericēm ar noplūdes noteikšanas sistēmu drošības slēgvārstus nedrīkst atiestatīt, kamēr telpa nav izvēdināta, jo atiestatišanas rezultātā telpā var izdalīties papildu viegli uzliesmojošs aukstumaģents.

Norādījumi par cauruļvadu izstrādājumu

• Savienojuma caurulvados drīkst uzstādīt tikai palīgierīces, ko apstiprinājis ierīces ražotājs vai kuras ir pasludinātas par piemērotām aukstumaģentam.
• Gaisa vados nedrīkst uzstādīt palīgierīces, kas var būt potenciāls aizdegšanās avots. Šādu potenciālu aizdegšanās avotu piemēri ir karstas virsmas, kuru temperatūra pārsniedz 700 °C, un elektriskās komutācijas ierīces.

Multi V produkta instrukcijas

• Aizsargierīces, caurulvadi un veidgabali iespēju robežās jāaizsargā pret nelabvēlīgu vides ietekmi, piemēram, ūdens savākšanas un sasalšanas draudiem reljefa caurulēs vai netīrumu un gružu uzkrāšanās.
• Solenoïda värsti ir pareizi novietoti cauruļvados, lai izvairītos no hidrauliskā trieciena.
• Solenoïda värsti nedrīkst blokēt škidro aukstumaģentu, ja vien aukstumaģenta sistēmas zemā spiediena pusē netiek nodrošināts pietiekams atvieglojums.
• Iekštelpās veiktajām aukstumaģenta savienojumu hermētiskuma pārbaudēm jābūt veiktām. Testa

metodes jutība ir 5 grami aukstumaģenta gadā vai labāka, ja spiediens ir vismaz 0,25 reizes lielāks par maksimāli pieļaujamo spiedienu. Noplūde netiek atklāta.

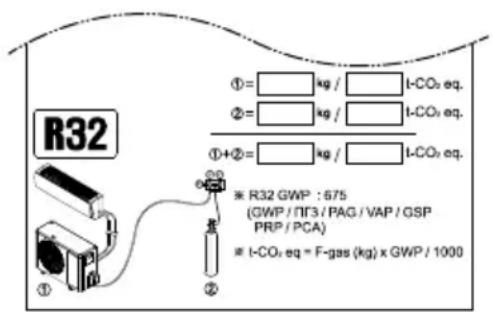

- Pēc tam, kad esat pārbaudījis zemāk esošo uzlīmi, kas piestiprināta pie ārējās iekārtas, pierakstiet uz tās norādīto aukstumaģenta daudzumu.

R32 ①= ②= ①+②= ①= kg / Ⅰ-CO₂ eq. ②= kg / Ⅰ-CO₂ eq. ①+②= kg / Ⅰ-CO₂ eq. ※ R32 GWP : 675 (GWP / ITF3 / PAG / VAP / GSP PRP / PCA) ※ I-CO₂ eq = F-gas (kg) x GWP / 1000

Norādījumi par Hydrokit produktu

• Aizsargierīces, cauruļvadi un veidgabali ir pēc iespējas aizsargāti pret nelabvēlīgu ietekmi uz vidi, lai.
• Gaisa nosūkšanas atverei no telpas jāatrodas vienādi ar aukstumaģenta izlaišanas punktu vai zem tā.
• Uz grīdas montētām vienībām aukstumaģenta izplūdes punktam jābūt pēc iespējas zemākam.
• Gaisa nosūkšanas atveres izvieto pietiekamā attālumā no gaisa ieplūdes atverēm, lai novērstu atkārtotu cirkulāciju telpā.

NORĀDĪJUMI PAR PIESARDZĪBU

UZMANĪBU!

- Lai mazinātu nelielu personu traumu, disfunkcijas vai izstrādājuma vai īpašuma bojājumu risku, ievērojiet pamata piesardzības pasākumus, tostarp tālāk minētos.

Norādījumi parastajam produktam

• Visām personām, kas veic darbus ar aukstumaģenta kontūriem vai atver tos, ir jābūt derīgam sertifikātam no nozarē akreditētas viegli uzliesmojošo aukstumaģentu novērtēšanas iestādes, kas apliecina šo personu kompetenci droši rīkoties ar aukstumaģentiem saskaņā ar nozarē atzītām novērtēšanas specifikācijām.
• Servisu drīkst veikt tikai atbilstoši aprīkojuma ražotāja ieteikumiem. Tehniskā apkope un remonts, kura veikšanai nepieciešams citu prasmīgu personu atbalsts, ir jāveic tikai tādas personas uzraudzībā, kurai ir zināšanas par uzliesmojošu aukstumaģentu lietošanu.
• Caurulvadu uzstādīšana jāsamazina līdz minimumam.
  • Caurules jāsargā no fiziskiem bojājumiem.
  • Jāievēro valsts gāzes noteikumi.
• Mehāniskajiem savienojumiem (mehāniskajiem savienotājiem vai konusveida savienojumiem) jābūt pieejamiem apkopes veikšanai.

• Apkope jāveic tikai saskaṇā ar ražotāja ieteikumiem.

• Iekārta ir jāglabā tā, lai novērstu mehānisku bojājumu rašanos.

• Ražotājam jānorāda citi iespējami nepārtraukti darbojošies avoti, par kuriem zināms, ka tie var izraisīt izmantotā aukstumaģenta aizdegšanos.
• Pirms vārstu atvēršanas, lai atlautu aukstumağentam plūst starp dzesēšanas sistēmas dalām, jāizveido metināts, lodēts vai mehānisks savienojums.
• Ja mehāniskie savienotāji tiek atkārtoti izmantoti iekštelpās, ir jā nomaina blīvēšanas detaļas.
• Ja iekštelpās tiek atkārtoti izmantoti koniski savienojumi, koniskās detaļas ir jāizveido no jauna.
• Aukstumağenta caurules jāsargā vai jāizolē, lai izvairītos no bojājumiem.
• Elastīgiem aukstumaģenta sistēmas savienotājiem (piemēram, savienojošām līnijām starp iekštelpu un ārtelpu ierīci), kas normālas darbības laikā var pārvietoties, jābūt aizsargātiem pret mehāniskiem bojājumiem.
• Regulāra (biežāk nekā reizi gadā) putekļu vai sāls daļinų notīrīšana ar ūdeni no siltummaiņa.
• Ierīces demontāža, dzesēšanas ellas un gala detalu apstrāde jāveic saskaņā ar pašvaldības un valsts standartiem.

Norādījumi par cauruļvadu izstrādājumu

• Pieplūdes un atgriešanas gaiss, kas savienots ar vienu vai vairākām telpām, izmantojot gaisa vadu sistēmu, jāpievada tieši telpā.
• Atvērtas vietas, piemēram, piekaramos griestus, nedrīkst izmantot kā atgriezeniskā gaisa kanālu.

Multi V produkta instrukcijas

• Apdzīvotajā telpā iekārtu cauruļvadus ierīko tā, lai tie aizsargātu pret nejaušiem bojājumiem ekspluatācijas un ekspluatācijas laikā.
• Jāveic piesardzības pasākumi, lai izvairītos no pārmērīgas dzesēšanas caurulvadu vibrācijas vai pulsācijas.
• Jāparedz garu cauruļvadu paplašināšana un saraušanās.
• Caurulvadus saldēšanas sistēmās projektē un uzstāda tā, lai samazinātu iespējamību, ka hidrauliskais trieciens varētu sabojāt sistēmu.
• Tērauda caurules un detaļas pirms jebkādas izolācijas uzklāšanas jāaizsargā pret koroziju ar nerūsējošu pārklājumu.
• Elastīgie cauruļu elementi ir jāaizsargā pret mehāniskiem bojājumiem, pārmērīgu vērpes radīto spriegumu vai citiem spēkiem. Tie katru gadu jāpārbauda, vai nav mehānisku bojājumu.
• Iekštelpu iekārtām un caurulēm jābūt droši nostiprinātām un apsargātām tā, lai iekārtas nevarētu nejauši plīst tādu notikumu kā mēbeļu pārvietošanas vai rekonstrukcijas darbu dēļ.

Pakalpojuma drošības instrukcijas

Pārbaudes zonai

- Pirms darbu sākšanas ar sistēmām, kas satur uzliesmojošus aukstumaģentus, ir jāveic drošības pārbaudes, lai nodrošinātu, ka aizdegšanās risks tiek

samazināts līdz minimumam. Saldēšanas sistēmas remontam pirms darbu veikšanas pie sistēmas ir jāievēro šādi piesardzības pasākumi.

Darba kārtība

- Darbs jāveic saskaṇā ar kontrolētu procedūru, lai līdz minimumam samazinātu uzliesmojošas gāzes vai tvaiku klātbūtnes risku darba veikšanas laikā.

Vispārējā darba zona

- Visiem tehniskās apkopes darbiniekiem un citiem, kas strādā vietējā teritorijā, jābūt instruētam par veicamā darba veidu. Jāizvairās no darba slēgtās telpās.

Aukstumağenta klätbütnes pärbaude

• Pirms darba un darba laikā šī vieta ir jāpārbauda ar atbilstošu aukstumaģenta detektoru, lai nodrošinātu, ka tehnikis apzinās potenciāli uzliesmojošu atmosfēru.
• Nodrošiniet, lai izmantotā noplūžu noteikšanas iekārta būtu piemērota lietošanai ar viegli uzliesmojošiem aukstumnesējiem, t.i., nedzirksteļojoša, pietiekami noslēgta vai iekšēji droša.

Ugunsdzēšamo aparātu klātbūtne

- Ja ar aukstumiekārtu vai ar to saistītajām daļām ir jāveic karsti darbi, jābūt pieejamam atbilstošam ugunsdzēšanas aprīkojumam. Blakus uzlādes vietai novietojiet sausā pulvera vai CO2 ugunsdzēšamo aparātu.

Nav aizdegšanās avotu

• Neviena persona, kas veic darbus saistībā ar dzesēšanas sistēmu, kurā ir pakļauti cauruļvadi, nedrīkst izmantot aizdegšanās avotus tā, lai tas varētu izraisīt ugunsgrēka vai eksplozijas risku.
• Visi iespējamie aizdegšanās avoti, tostarp cigarešu smēkēšana, jātur pietiekami tālu no uzstādīšanas, remonta, nonemšanas un iznīcināšanas vietas, kuras laikā aukstumaģents, iespējams, var izplūst apkārtējā telpā. Pirms darba veikšanas ir jāapseko iekārtas apkārtne, lai pārliecinātos, ka tajā nav uzliesmojošu vai aizdegšanās risku. Jāizliek zīmes “Smēkēt aizliegts”.

Ventilējamā zona

- Pirms uzlaušanas sistēmā vai jebkādu karstu darbu veikšanas pārliecinieties, ka vieta ir atklāta vai tā ir pietiekami vēdināta. Darbu veikšanas laikā jāturpina nodrošināt ventilācijas pakāpi. Ventilācijai vajadzētu droši izkliedēt visu izdalīto aukstumaģentu un vēlams izvadīt to atmosfērā.

Saldēšanas iekārtu pārbaudes

• Ja tiek mainītas elektriskās sastāvdaļas, tām jāatbilst mērķim un pareizajām specifikācijām. Vienmēr ir jāievēro ražotāja apkopes un apkopes vadlīnijas.
• Ja rodas šaubas, sazinieties ar ražotāja tehnisko nodalu, lai saņemtu palīdzību.

- Iekārtām, kurās izmanto uzliesmojošus aukstumnesējus, veic šādas pārbaudes: - Aukstumaģenta faktiskā izpilde atbilst tās telpas izmēram, kurā ir uzstādītas aukstumaģentu saturošās daļas.

• Ventilācijas iekārtas un izejas darbojas atbilstoši un nav aizsprostotas.
• Ja tiek izmantots netiešais dzesēšanas kontūrs, ir jāpārbauda, vai sekundārajā kontūrā ir aukstumaģents.
• Markējums uz aprīkojuma joprojām ir redzams un salasāms. Neizlasāmi markējumi un zīmes ir jālabo.
• Dzesēšanas caurule vai komponenti ir uzstādīti tādā pozīcijā, kurā ir maz ticams, ka tie tiks pakļauti vielai, kas var korodēt aukstumaģentu saturošas sastāvdaļas, ja vien sastāvdaļas nav izgatavotas no materiāliem, kas pēc savas būtības ir izturīgi pret koroziju vai ir atbilstoši aizsargāti pret koroziju.

Elektrisko ierīču pārbaudes

• Elektrisko komponentu remonts un apkope ietver sākotnējās drošības pārbaudes un sastāvdaļu pārbaudes procedūras.
• Ja pastāv klūme, kas var apdraudēt drošību, kēdei nedrīkst pievienot elektrības padevi, kamēr tā nav apmierinoši novērsta.
• Ja klūdu nevar novērst nekavējoties, bet ir nepieciešams turpināt darbību, jāizmanto piemērots pagaidu risinājums.
• Par to jāziņo iekārtas īpašniekam, lai par to informētu visas puses.
• Sākotnējās drošības pārbaudēs ietver:
• Kondensatori ir izlādējušies: tas jādara drošā veidā, lai izvairītos no dzirksteļu rašanās.
• Sistēmas uzlādes, atjaunošanas vai iztīrīšanas laikā netiek atklāti strāvu elektriski komponenti un vadi.
• Zemes savienojuma nepārtrauktība.

Aizzimogoto sastāvdaļu remonts

• Veicot aizzīmogoto sastāvdaļu remontu, pirms aizzīmogoto vāku u.c. nonemšanas no iekārtas, pie kuras tiek strādāts, ir jāatvieno visi elektrības padeves avoti.
• Ja apkopes laikā iekārtu elektroapgāde ir absolūti nepieciešama, tad kritiskākajā punktā ir jānovieto pastāvīgi strādājoša noplūdes noteikšanas forma, kas brīdina par potenciāli bīstamu situāciju.
• Īpaša uzmanība jāpievērš tālāk norādītajam, lai nodrošinātu, ka, strādājot pie elektriskajām sastāvdaļām, korpuss netiek mainīts tā, ka tiek ietekmēts aizsardzības līmenis.
• Tas ietver kabeļu bojājumus, pārmērīgu savienojumu skaitu, spailes, kas nav izgatavotas atbilstoši originālajām specifikācijām, blīvējumu bojājumus, nepareizu blīvslēgu uzstādīšanu utt.
• Pārliecinieties, ka iekārta ir droši uzstādīta.
• Nodrošiniet, lai blīves vai blīvējuma materiāli nebūtu degradējušies līdz punktam, ka tie vairs nekalpo ugunsbīstamas vides iekļūšanas novēršanai.
• Rezerves dalâm jāatbilst ražotāja specifikācijām.

Pašdrošu komponentu remonts

- Nepielietojiet kēdei nekādas pastāvīgas induktīvas vai kapacitātes slodzes, nepārliecinoties, ka tās nepārsniegs izmantotajam aprīkojumam pieļaujamo spriegumu un strāvu.

• Būtībā droši komponenti ir vienīgie veidi, ar kuriem var strādāt, kamēr tie atrodas uzliesmojošā vidē.
• Testa aparatūrai ir jābūt pareizajā nominālā.
• Nomainiet sastāvdaļas tikai ar ražotāja norādītajām detaļām.
• Citas daļas var izraisīt aukstumaģenta aizdegšanos atmosfērā noplūdes dēļ.

PIEZIME

• Silicija hermētika izmantošana var kavēt dažu veidu noplūžu noteikšanas iekārtu efektivitāti.
• Būtībā droši komponenti nav jāizolē pirms darba ar tiem.

Kabeli

• Kabeli netiks pakļauti nodilumam, korozijai, pārmērīgam spiedienam, vibrācijai, asām malām vai citiem nelabvēlīgiem vides efektiem.
• Pārbaudē ṣem vērā arī novecošanas vai nepārtrauktas vibrācijas ietekmi no tādiem avotiem kā kompresori un ventilatori.

Uzliesmojošu aukstumağentu noteikšana

• Aukstumağenta noplūžu meklēšanā vai noteikšanā nekādā gadījumā nedrīkst izmantot iespējamus uzliesmojošus līdzekļus.
• Nedrīkst izmantot halogenīdu degli (vai jebkuru citu detektoru, kas izmanto atklātu liesmu).
• Šādas noplūdes noteikšanas metodes tiek uzskatītas par pieņemamām visām aukstumaģenta sistēmām.

- Aukstumağenta noplūžu noteikšanai var izmantot elektroniskos noplūdes detektorus, taču viegli uzliesmojošu aukstumağentu gadījumā jutība var nebūt pietiekama vai arī var būt nepieciešama atkārtota kalibrēšana. (Noteikšanas iekārtas jākalibrē telpā, kurā nav aukstumağenta.)

- Pārliecinieties, ka detektors nav potenciāls aizdegšanās avots un ir piemērots izmantotajam aukstumaģentam.

- Noplūdes noteikšanas iekārtai jābūt iestatītai uz procentuālo daju no aukstumaģenta LFL, un tā ir kalibrēta atbilstoši izmantotajam aukstumaģentam, un tiek apstiprināts attiecīgais gāzes procents (maksimums 25 %).

- Noplūdes noteikšanas škīdrumi arī ir piemēroti lietošanai ar lielāko daļu aukstumaģentu, taču jāizvairās no hloru saturošu mazgāšanas līdzekļu lietošanas, jo hlors var reaģēt ar aukstumaģentu un korozēt vara caurules.

PIEZIME

• Noplūdes noteikšanas škīdrumu piemēri ir
• Burbulu metode
• Fluorescējošās metodes līdzekļi

- Ja ir aizdomas par noplūdi, visas atklātās liesmas ir jānoņem/nodzēš.

- Ja tiek konstatēta aukstumaģenta noplūde, kurai nepieciešama lodēšana, viss aukstumaģents ir jāatgūst no sistēmas vai jāizolē (ar slēgvārstiem) sistēmas daļā, kas atrodas tālāk no noplūdes. Dzesētājvielas izņemšana jāveic saskaņā ar izņemšanas un evakuācijas procedūru.

• Ielaužoties aukstumağenta kontūrā, lai veiktu remontdarbus vai citiem nolūkiem, jāizmanto parastās procedūras. Tomēr attiecībā uz uzliesmojošiem aukstumnesējiem ir svarīgi ievērot labāko praksi, jo tiek ŋnemta vērā uzliesmojamība. Jāievēro šāda procedūra:
• Nonemiet aukstumaçentu;
• Iztīriet kēdi ar inertu gāzi (pēc izvēles A2L);
• Iztukšot (pēc izvēles A2L);
• Iztukšošana ar inertu gāzi (pēc izvēles A2L);
• Atveriet kēdi, griežot vai lodējot.

- Aukstumağenta lâdiņš jāsavāc pareizajos reģenerācijas cilindros.

- Ierīcēm, kurās ir uzliesmojoši aukstumnesēji, kas nav A2L aukstumnesēji, sistēma jāiztīra ar slāpekli, kas nesatur skābekli, lai padarītu ierīci drošu uzliesmojošiem aukstumaģentiem.

- Šis process var būt jāatkārto vairākas reizes.

- Aukstumağenta sistēmu attīrīšanai nedrīkst izmantot saspiestu gaisu vai skābekli.

- Ierīcēm, kas satur viegli uzliesmojošus aukstumnesējus, izņemot A2L aukstumnesējus, dzesējošo vielu attīrīšanu panāk, izjaucot vakuumu sistēmā ar skābekli nesaturošu slāpekli un turpinot uzpildīšanu, līdz tiek sasniegts darba spiediens, pēc tam izplūstot atmosfērā un beidzot novelkot līdz vakuumam.

- Šo procesu atkārto, līdz sistēmā vairs nav aukstumaģenta.

- Kad tiek izmantots pēdējais bezskābekļa slāpeklis lādiņš, sistēma jāiztukšo līdz atmosfēras spiedienam, lai varētu veikt darbu.

- Šī darbība ir ľoti svarīga, ja ir jāveic cauruļu lodēšana.

- Nodrošiniet, lai vakuumsūkņa izvads neatrastos tuvu iespējamiem aizdegšanās avotiem un lai būtu pieejama ventilācija.

Uzlādes procedūras

- Papildus parastajām uzlādes procedūrām jāievēro šādas prasības.

• Nodrošiniet, lai, izmantojot uzlādes iekārtas, nenotiktu dažādu aukstumnesēju piesārņojums. Šļūtenēm vai caurulēm jābūt pēc iespējas īsām, lai samazinātu tajās esošā aukstumaģenta daudzumu.
• Cilindrus jātur atbilstošā stāvoklī saskaņā ar instrukciju.
• Pirms dzesēšanas sistēmas uzpildīšanas ar aukstumagentu pārliecinieties, ka dzesēšanas sistēma ir iezemēta.
• Kad uzlāde ir pabeigta, atzīmējiet sistēmu (ja tas vēl nav izdarīts).

• Īpaši jārūpējas, lai dzesēšanas sistēma netiktu pārpildīta.

• Pirms sistēmas atkārtotas uzlādes, tai ir jāveic spiediena pārbaude ar atbilstošu attīrīšanas gāzi.

• Sistēmas hermētiskuma pārbaude jāveic pēc uzlādes pabeigšanas, bet pirms nodošanas ekspluatācijā.
• Pirms vietas pamešanas ir jāveic papildu noplūdes pārbaude.

Atgūšana

• Nonemot aukstumağentu no sistēmas apkopes vai ekspluatācijas pārtraukšanas nolūkā, ir ieteicama laba prakse, lai visi aukstumağenti tiktu nonemti droši.
• Pārvadot aukstumağentu cilindros, pārliecinieties, ka tiek izmantoti tikai piemēroti aukstumağenta regenerācijas cilindri.
• Pārliecinieties, ka ir pieejams pareizais cilindru skaits kopējās sistēmas uzlādes turēšanai.
• Visi izmantojamie cilindri ir paredzēti regenerētajam aukstumaģentam un markēti šim aukstumaģentam (t.i., īpašie baloni aukstumaģenta rekuperācijai).
• Baloni ir aprīkoti ar spiediena samazināšanas vārstu un saistītajiem slēgvārstiem labā darba kārtībā. Tukšie savākšanas cilindri tiek evakuēti un, ja iespējams, atdzesēti pirms atgūšanas.
• Reğenerācijas iekārtai ir jābūt labā darba kārtībā ar instrukciju komplektu par aprīkojumu, kas atrodas pie rokas, un jābūt piemērotai uzliesmojošu aukstumaģentu rekuperācijai.
• Turklāt jābūt pieejamam kalibrētu svaru komplektam, kas ir labā darba kārtībā.
• Šlūtenēm jābūt nokomplektētām ar beznoplūdes atvienošanas savienojumiem un labā stāvoklī.
• Pirms rekuperācijas iekārtas lietošanas pārbaudiet, vai tā ir apmierinošā darba kārtībā, ir pareizi uzturēta un vai visas saistītās elektriskās sastāvdaļas ir noslēgtas, lai novērstu aizdegšanos aukstumaģenta izplūdes gadījumā. Ja rodas šaubas, konsultējieties ar ražotāju.
• Reğenerëtais aukstumağents ir jäatgriež atpakał aukstumağenta piegādātājam pareizajā reğenerācijas cilindrā un jāsakārto attiecīgais atkritumu nodošanas dokuments.
• Nejauciet aukstumağentus reğeneracijas blokos un it īpaši ne cilindros. Ja ir jānoņem kompresori vai kompresoru eljas, pārliecinieties, ka tie ir iztukšoti līdz pieņemamam līmenim, lai pārliecinātos, ka smērvielā nepaliek uzliesmojošs aukstumağents.
• Evakuācijas process jāveic pirms kompresora nodošanas atpakal piegādātājiem.
• Lai paātrinātu šo procesu, izmanto tikai kompresora korpusa elektrisko apsildi.
• Ellas izvadišana no sistēmas ir jāveic ievērojot visus drošības pasākumus.

Markēšana

• Aprīkojumam jābūt markētam, norādot, ka tā ir izņemta no ekspluatācijas un iztukšota no aukstumaģenta.
• Etiketei jābūt datētai un parakstītai.
• Pārliecinieties, ka uz iekārtas ir uzlīmes, kurās norādīts, ka iekārta satur uzliesmojošu aukstumnesēju.

Ekspluatācijas pārtraukšana

- Pirms šīs procedūras veikšanas ir svarīgi, lai tehnikis pilnībā pārzinātu aprīkojumu un visas tā detaļas.

• Ieteicama laba prakse, lai visi aukstumağenti tiktu droši regenerēti.
• Pirms uzdevuma veikšanas ir jānem eljas un aukstumağenta paraugs, ja pirms regenerētā aukstumağenta atkārtotas izmantošanas ir nepieciešama analīze.

- Ir svarīgi, lai pirms darba uzsākšanas būtu pieejama elektrība.

a) Iepazīstieties ar aprīkojumu un tā darbību.
b) Izolējiet sistēmu elektriski.

c) Pirms procedūras veikšanas pārliecinieties, ka:

• Ja nepieciešams, ir pieejams mehāniskās apstrādes aprīkojums aukstumaģenta cilindru apstrādei.
• Visi individuālie aizsardzības līdzekļi ir pieejami un tiek pareizi izmantoti.
• Atgūšanas procesu visu laiku uzrauga kompetenta persona.
• Atgūšanas aprīkojums un cilindri atbilst attiecīgajiem standartiem.

d) Ja iespējams, atsūknējiet aukstumaģenta sistēmu. e) Ja vakuums nav iespējams, izveidojiet kolektoru, lai aukstumnesēju varētu noņemt no dažādām sistēmas dalām.

f) Pārliecinieties, ka cilindrs atrodas uz svariem, pirms notiek atgūšana.

g) Iedarbiniet rekuperācijas iekārtu un darbojieties saskaṇā ar instrukcijām.

h) Nepārpildiet cilindrus. (Ne vairāk kā 80% tilpuma škidruma lādiņa)

i) Nepārsniedziet cilindra maksimālo darba spiedienu pat īslaicīgi.

j) Kad cilindri ir pareizi uzpildīti un process ir pabeigts, pārliecinieties, ka cilindri un aprīkojums tiek nekavējoties izņemti no vietas un visi aprīkojuma izolācijas vārsti ir aizvērti.

k) Reğenerētu aukstumağentu nedrīkst iepildīt citā dzesēšanas sistēmā, ja vien tas nav iztīrīts un pārbaudīts.

Strādnieku kvalifikācija

Rokasgrāmatā ir jābūt konkrētai informācijai par nepieciešamo apkalpojošā personāla kvalifikāciju apkopes, servisa un remonta operācijām. Visas darba procedūras, kas ietekmē drošības līdzekļus, drīkst veikt tikai kompetentas personas.

Šādu darba procedūru piemēri ir:

• Ielūšana dzesēšanas kontūrā.
- Aizzimogoto sastāvdaļu atvēršana.
- Ventilējamu korpusu atvēršana.

- Iekārtām ar lauka mehāniskiem savienojumiem, kas ir atklāti apdzīvotajā telpā, instrukcijās norāda, ka ir jānovieto sensors.

- Tālvadības pults atrodas 2 m horizontālā attālumā no iekārtas redzamības līnijas un uz sienas telpā, kurā iekārta ir uzstādīta; un

• 100 mm virs grīdas, kur h0 atrodas ne vairāk kā 300 mm no grīdas; vai
• 300 mm virs grīdas, kur h0 ir lielāks par 300 mm no grīdas.

AUKSĒJUMA UZLĀDE

Minimālā grīdas platība

Visas iekštelpu iekārtas jāuzstāda, ievērojot, lai A vai VA būtu lielāks par Amin

Plūsmas diagramma

*1 (ISO 5149-3:2014, 5. punkts)

• Mc : kopējais aukstumaģenta daudzums sistēmā (kg)
• A: Grīdas platība (telpa, kurā ir uzstādīta iekštelpu iekārta, vai mazākā telpas platība, kas savienota, izmantojot gaisa vadu sistēmu)
- VA: Ventilējamā grīdas platība (telpu platību summa, kas savienota ar dabisko ventilāciju)
- Amin: Minimālā grīdas platība (skatīt 1. vai 2. tabulu)
- ETRS iekārta: paaugstinātas hermētiskuma saldēšanas sistēmas.
- hinst: Uzstādīšanas augstums. Augstums.
- h0: Atbrīvošanas augstums. Atsauces augstums vai kanāla savienojuma ar katru kondicionēto telpu zemākās atveres augstums.

1 Iekštelpu bloks 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (ja ir izpildīti dabiskās ventilācijas nosacījumi)
2 Iekštelpu bloks 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (ja ir izpildīti dabiskās ventilācijas nosacījumi)
③ Iekštelpu bloks 3: hinst=h3, h0=h4, A=A3
4 Dabiskās ventilācijas atvere
⑤ Atgriešanas atvēršana
6 Piegādes atvēršana

Kā aprēkināt maksimālo aukstumaģenta daudzumu

Uzstādot ierīci, papildus iepildītā aukstumaģenta daudzums ir jāņem vērā caurules diametrs, garums un aukstumaģenta daudzums, ko var uzpildīt iekštelpu blokā.

Papildu aukstumağenta daudzums (kg)

= Kopējais caurules garums (m): ∅ 22,20 mm X 0,313 kg/m (R32)
+ Kopējais caurules garums (m): ∅ 19,05 mm x 0,235 kg/m (R32)
+ Kopējais caurules garums (m): ∅ 15,88 mm x 0,153 kg/m (R32)
+ Kopējais caurules garums (m): ∅ 12,70 mm x 0,103 kg/m (R32)
+ Kopējais caurules garums (m): ∅ 9,52 mm x 0,053 kg/m (R32)
+ Kopējais caurules garums (m): ∅ 6,35 mm x 0,019 kg/m (R32)
+ Uzstādīto siltumapgādes iekārtu skaits (2, 3, 4 porti) X 0,45 kg (R32)
+ Uzstādīto siltumapgādes iekārtu skaits (6, 8 porti) x 0,9 kg (R32)
+ Papildu aukstumağenta daudzums iekštelpu iekārtai ^*1

*1 Lūdzu, skatiet IDU papīra lapu ar nosaukumu "Papildu aukstumaģenta tabula". Tā atrodas ārējā blokā.

ETRS vienība

Lai uzstādīekštelpu iekārtu, atkarībā no zonas vai ventilējamās grīdas platības (ja tiek izmantota dabiskā – ventilācija) var būt nepieciešānaži drošības pas ākumi. Sistēmas maksimālā slodze ir 15,964 kg x iekštelpu iekārtu skaits sistēmā, nepārsniedzot 63,856 kg. Drošības pas ākumi ir LG trauksmes komplekts (PLDCAA0S), LG noslēgvārsts (PRHPZ0*0) un dabiskā ventilācija. Sīkāku informāciju par LG piederumiem (trauksmes komplektu, noslēgvārstu) skatiet – piederumu rokasgrārānat

Diagramma un tabula ir balstitas uz telpas augstumu 1,8 m. Ja tas ir augstaks (maksimāli 2,2 m), var piemērot mazāku minimālo grīdas platību.

Zemākā pazemes stāva minimālā grīdas platība

①Nav nepieciešami drošības pasākumi
②Divi drošības pasākumi
③ Nevar instalēt

Citu stāvu minimālā grīdas platība

①Nav nepieciešama drošības ierīce
②Viens drošības pasākums
③Divi drošības pasākumi

Vispārīga uzstādīšana

Lai uzstādītu iekštelpu bloku, atkarībā no telpas vai ventilējamās grīdas platības (ja tiek izmantota dabiskā ventilācija) var būt nepieciešamas dažas drošības ierīces. Ja Mc ir lielāks par 15,964 kg, jāuzstāda dabiskā ventilācija.

Diagramma un tabula ir balstītas uz iekštelpu bloku minimālo uzstādīšanas augstumu. Ja tas ir augstāks, var piem ērot ākielminimā lo grīdas platī bu. h0 atškiras atkarībā no modela veida.

• Pie griestiem piekarams, pie sienas stiprināms: 2.2
• Kasete, uz grīdas novietojama (PT,PF): 1,8
• Hidrokomplekts (sienas stiprinājums): 1.3
• Hidrokomplekts (uz grīdas novietojams), uz grīdas novietojams (citi): 0.6
• Kanāls: kanāla savienojuma ar katru kondicionēto telpu zemākās atveres augstums

Dabiskās ventilācijas apstākļi

Ja ir uzstādīta dabiskā ventilācija, kas atbilst tālāk minētajiem nosacījumiem, "A" var aizstāt ar "VA". ETRS iekārtai, ja tā tiek izmantota kā drošības pasākums, "A" nevar aizstāt ar "VA".

- Apakšējai atverei:

• Tas nav atvērums uz āru
• Atvērumu nevar aizvērt
• Atvērumam jābūt ≥ Anvmin
• Nosakot Anvmin, netiek nemts vērā jebkuras atveres laukums, kas p ārsniedz 300 mm no grīdas
• Vismaz 50% no Anvmin atrodas māk nekā 200 mm virs gr īdas
• Apakšējās atveres apakšdala atrodas ≤100 mm no grīdas
• Atveres augstums ir ≥ 20 mm

- Augšējai atverei:

• Tas nav atvērums uz āru
• Atvērumu nevar aizv ērt
• Atvārumam jābūt ≥ 50% Anvmin
• Augšējās atveres apakšdaļai jābūt ≥ 1 500 mm virs grīdas
• Atveres augstums ir ≥ 20 mm

① Telpa 1
② Telpa 2
③ Neskaita

- Minimālais atvēršanas laukums (Anv)

$$ A n v _ {\min} = \frac {m _ {c} - m _ {\max}}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

g G av ir i āc a t jas p ātrinājums ir 9,81 m/s²;

29 Ir vidējā gaisa molārā masa kg/kmol.

Anv Ir minimālā atvere dabiskajai ventilācijai m²

ETRS vienibai, Anv_min = 0.013 m^2

mc Ir faktiskais aukstumağenta daudzums sistē mā, izteikts kg;

m_max Ir plaujamais maksimā lais aukstuma ĝenta daudzums sist ēmā kg, Apkināts saska nā ar zemāk redzamo vienā dojumu jeb 15,964 kg.

$$ m _ {\max} = 2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm{A}) ^ {(1 / 2)} $$

Nepārsniegt zemāk norādīto

$$ m _ {\max} = 0. 7 5 \times L F L \times h _ {0} \times A $$

LFL Ir zemākā uzliesmojamības robeža kg/m³;

A Ir telpas platība m²;

M Ir aukstumağenta molârã masa kg/kmol;

R32 SAVININKO, MONTAVIMO IR TECHNINĖS PRIEŽIŪROS VADOVAS

ORO KONDICI- ONIERIUS
