Μάρκα	Samsung
Μοντέλο	RS54N3003EF
Τύπος προϊόντος	Συνδυασμένο ψυγείο με καταψύκτη
Κατηγορία	Ψυγείο
Ευκολία συντήρησης	Ανταλλακτικά που μπορούν να επισκευαστούν από τον χρήστη: λαβές (ορισμένα μοντέλα), τσιμούχες, συρτάρια και μεντεσέδες
Δυνατότητα επισκευής	Περιορίζεται σε λαβές, τσιμούχες, συρτάρια και μεντεσέδες
Απαιτούμενα εργαλεία	Σταυροκατσάβιδο, επίπεδο κατσαβίδι, κλειδί 10 mm, κλειδί 11 mm, υποδοχή 8 mm και 10 mm
Οδηγίες ασφαλείας	Αποσυνδέστε το ρεύμα πριν από οποιαδήποτε επέμβαση. Φοράτε γάντια ασφαλείας. Απαιτούνται δύο άτομα για τη μετακίνηση και την αντιστροφή των θυρών.
Χειρισμός θυρών	Οι πόρτες είναι πολύ βαριές: αφαιρέστε τις με προσοχή από δύο άτομα. Προβλέψτε ένα μαλακό μαξιλαράκι για να αποφύγετε γρατσουνιές.
Ανταλλακτικά	Διαθέσιμα στον ιστότοπο Samsung Support: http://samsung.com/support
Κωδικός μοντέλου	Αναγράφεται στην ετικέτα barcode κάτω αριστερά της συσκευής
Τσιμούχα	Ελέγξτε τη στεγανότητα για να αποφύγετε διαρροές ψυχρού αέρα. Τραβήξτε τις γωνίες και στη συνέχεια το κέντρο για να το αποσυναρμολογήσετε.
Λαβές	Αποσυναρμολογήστε με ένα μικρό επίπεδο κατσαβίδι που εισάγεται στην οπή του καλύμματος. Πιέστε σταθερά τα στηρίγματα κατά την επανασυναρμολόγηση.
Συρτάρια	Τραβήξτε μέχρι τέρμα, γείρετε προς τα πάνω για να αφαιρέσετε. Επανατοποθετήστε με αντίστροφη σειρά. Ελέγξτε τη σωστή τοποθέτηση στη ράγα.
Μεντεσέδες	Η αντικατάσταση απαιτεί αφαίρεση των θυρών. Προσοχή στα καλώδια. Χρησιμοποιήστε κλειδιά 10 mm. Σύσταση να απευθυνθείτε σε επαγγελματία.
Αντιστροφή πόρτας	Εφικτή σύμφωνα με τη διαδικασία που περιγράφεται λεπτομερώς στις οδηγίες. Αποσυνδέστε το ρεύμα πριν. Απαιτεί δύο άτομα.
Τροφοδοσία	Αποσυνδέστε το καλώδιο τροφοδοσίας πριν από οποιαδήποτε εργασία συντήρησης ή αντιστροφής θυρών.
Εγγύηση	Οι ζημιές που προκαλούνται από μη εξουσιοδοτημένη ή μη επαγγελματική επισκευή δεν καλύπτονται.
Τεχνική υποστήριξη	Για την αντικατάσταση των μεντεσέδων, συνιστάται να απευθυνθείτε σε εξουσιοδοτημένη επαγγελματική τεχνική υπηρεσία της Samsung.

Συχνές ερωτήσεις - RS54N3003EF SAMSUNG

Πώς να αντικαταστήσετε τη λαβή του ψυγείου;

Εισαγάγετε ένα μικρό επίπεδο κατσαβίδι στην οπή στο κάτω μέρος του καλύμματος της λαβής στήριξης. Τραβήξτε το συγκρότημα προς τα εμπρός περιστρέφοντας το κατσαβίδι. Βιδώστε τις 4 βίδες για να αποσυναρμολογήσετε το κάλυμμα και τη λαβή στήριξης. Για επανασυναρμολόγηση, πιέστε σταθερά τα στηρίγματα και σφίξτε τις βίδες. Προσέξτε να μην γρατσουνίσετε την πόρτα.

Πώς να αλλάξετε την τσιμούχα πόρτας;

Τραβήξτε τις 4 γωνίες της τσιμούχας προς τα έξω, στη συνέχεια τραβήξτε το κέντρο. Για επανατοποθέτηση, πιέστε πρώτα τις 4 γωνίες και μετά το κέντρο. Βεβαιωθείτε ότι η τσιμούχα είναι καλά στερεωμένη για να αποφύγετε διαρροές ψυχρού αέρα. Μια κακώς στερεωμένη τσιμούχα μπορεί να μειώσει την ενεργειακή απόδοση.

Πώς να αφαιρέσετε ένα συρτάρι από το ψυγείο;

Τραβήξτε το συρτάρι μέχρι τέρμα, γείρετέ το προς τα πάνω και τραβήξτε μέχρι να αφαιρεθεί. Για να το τοποθετήσετε ξανά, εκτελέστε τα βήματα αντίστροφα. Ελέγξτε ότι το συρτάρι έχει τοποθετηθεί σωστά στη ράγα.

Πώς να αντικαταστήσετε έναν μεντεσέ πόρτας;

Αφαιρέστε πρώτα τις πόρτες (απαιτεί δύο άτομα). Αποσυνδέστε το ρεύμα. Αφαιρέστε τις βίδες του άνω και κάτω μεντεσέ. Αποσυνδέστε τα καλώδια και τους εύκαμπτους σωλήνες. Τοποθετήστε τον νέο μεντεσέ με αντίστροφη σειρά. Προσοχή: οι πόρτες είναι βαριές και οι μεντεσέδες πρέπει να χειρίζονται με προσοχή.

Πού μπορώ να βρω ανταλλακτικά για το ψυγείο μου Samsung RS54N3003EF;

Επισκεφτείτε τον ιστότοπο Samsung Support: http://samsung.com/support. Εισαγάγετε τον κωδικό μοντέλου (αναγράφεται στην ετικέτα barcode κάτω αριστερά της συσκευής) για να ελέγξετε τα διαθέσιμα ανταλλακτικά. Βεβαιωθείτε ότι το όνομα του ανταλλακτικού αντιστοιχεί στην εικόνα του εγχειριδίου.

Ποια εργαλεία χρειάζονται για τη συντήρηση;

Θα χρειαστείτε ένα σταυροκατσάβιδο, ένα επίπεδο κατσαβίδι, ένα κλειδί 10 mm, ένα κλειδί 11 mm, μια υποδοχή 8 mm και 10 mm. Αυτά τα εργαλεία δεν παρέχονται με τη συσκευή.

Μπορώ να αντιστρέψω μόνος μου το άνοιγμα των θυρών;

Ναι, η διαδικασία περιγράφεται στις οδηγίες. Απαιτεί τουλάχιστον δύο άτομα. Αποσυνδέστε το καλώδιο τροφοδοσίας πριν ξεκινήσετε. Για μοντέλα με λαβές, αντιστρέψτε πρώτα τις λαβές. Ακολουθήστε προσεκτικά τα βήματα για να αποφύγετε ζημιές.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβετε;

Αποσυνδέετε πάντα τη συσκευή πριν από οποιαδήποτε επέμβαση. Φοράτε γάντια ασφαλείας. Για βαριές εργασίες (πόρτες, αντιστροφή), ζητήστε βοήθεια. Οι μη εξουσιοδοτημένες επισκευές ακυρώνουν την εγγύηση.

Τι να κάνω αν η τσιμούχα της πόρτας μου έχει διαρροή;

Ελέγξτε ότι η τσιμούχα είναι σωστά τοποθετημένη και δεν είναι σκισμένη. Εάν χρειαστεί, αντικαταστήστε την ακολουθώντας τη διαδικασία αφαίρεσης και επανατοποθέτησης. Μια φθαρμένη ή κακώς στερεωμένη τσιμούχα μπορεί να οδηγήσει σε υπερκατανάλωση ενέργειας.

Διατηρείται η εγγύηση αν επισκευάσω μόνος μου;

Οι επισκευές από μη εξουσιοδοτημένο πάροχο ή οι αυτοεπισκευές που δεν συμμορφώνονται με τις οδηγίες μπορεί να ακυρώσουν την εγγύηση. Η Samsung αποποιείται κάθε ευθύνης σε περίπτωση ζημιών. Για πολύπλοκες επισκευές (μεντεσέδες), απευθυνθείτε σε εξουσιοδοτημένο επαγγελματία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS54N3003EF SAMSUNG

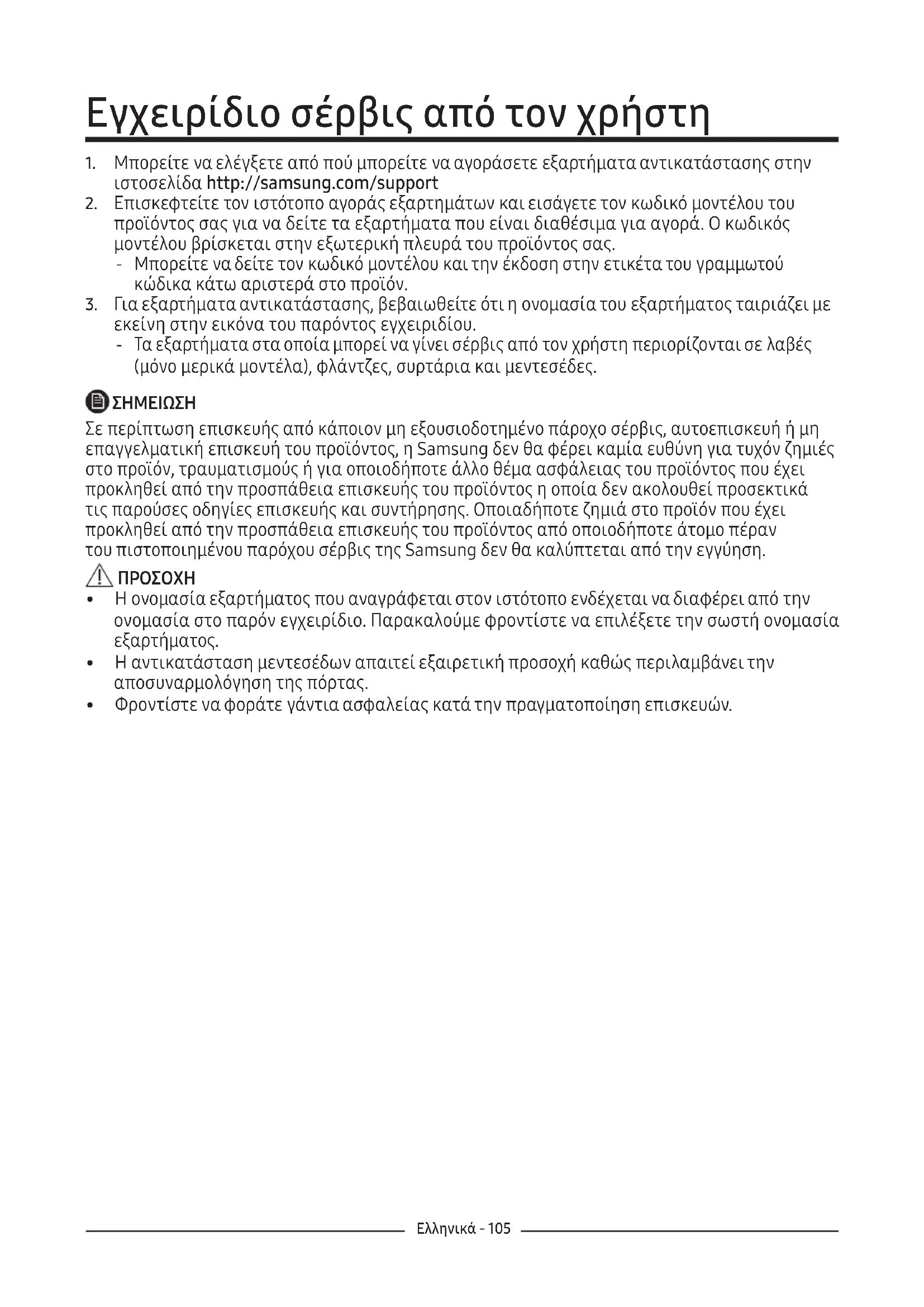

Εγχειρίδιο σέρβις από τον χρήστη

1. Μπορείτε να ελέγξετε από πού μπορείτε να αγοράσετε εξαρτήματα αντικατάστασης στην ιστοσελίδα http://samsung.com/support
2. Επισκεφτείτε τον ιστότοπο αγοράς εξαρτημάτων και εισάγετε τον κωδικό μοντέλου του προϊόντος σας για να δείτε τα εξαρτήματα που είναι διαθέσιμα για αγορά. Ο κωδικός μοντέλου βρίσκεται στην εξωτερική πλευρά του προϊόντος σας.

- Μπορείτε να δείτε τον κωδικό μοντέλου και την έκδοση στην ετικέτα του γραμμωτού κώδικα κάτω αριστερά στο προϊόν.

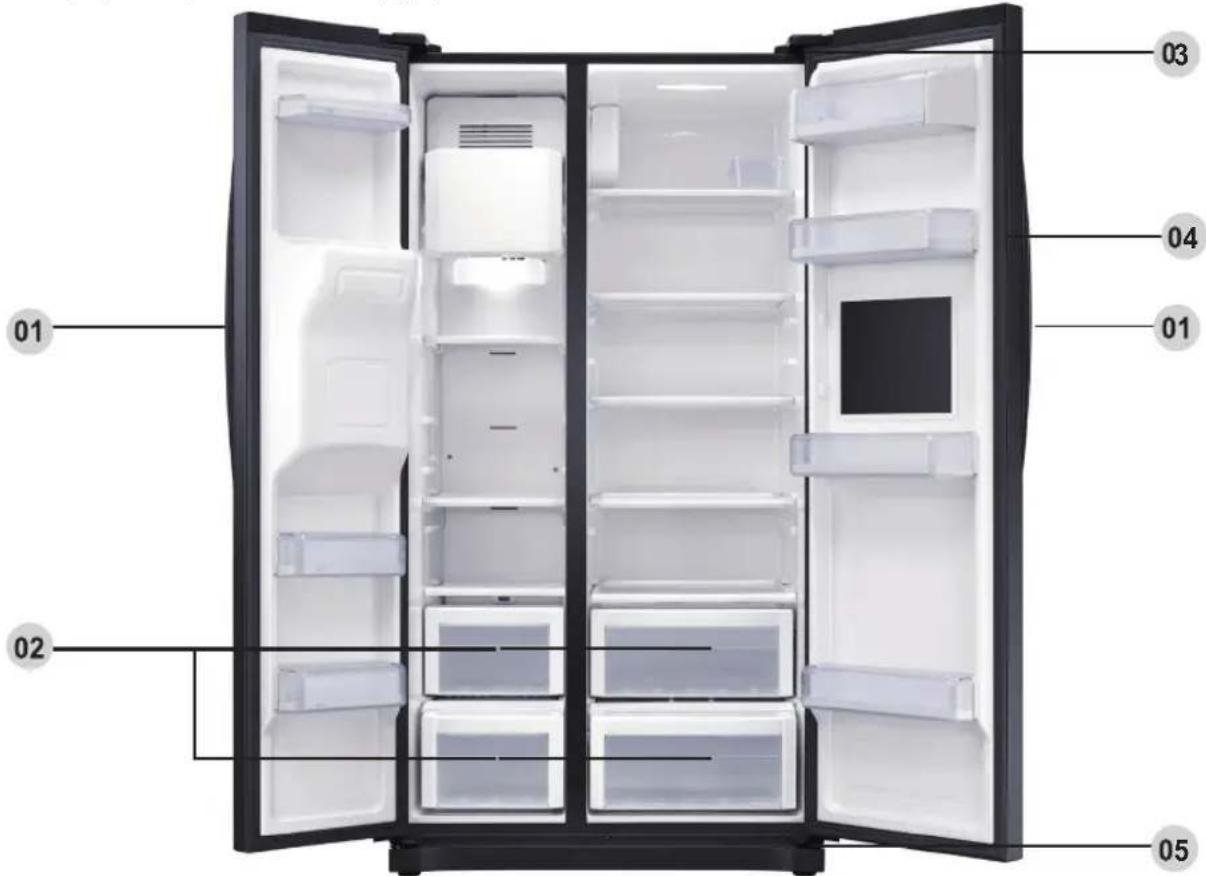

1. Για εξαρτήματα αντικατάστασης, βεβαιωθείτε ότι η ονομασία του εξαρτήματος ταιριάζει με εκείνη στην εικόνα του παρόντος εγχειριδίου.

- Τα εξαρτήματα στα οποία μπορεί να γίνει σέρβις από τον χρήστη περιορίζονται σε λαβές (μόνο μερικά μοντέλα), φλάντζες, συρτάρια και μεντεσέδες.

ΣΗΜΕΙΩΣΗ

Σε περίπτωση επισκευής από κάποιον μη εξουσιοδοτημένο πάροχο σέρβις, αυτοεπισκευή ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν θα φέρει καμία ευθύνη για τυχόν ζημιές στο προϊόν, τραυματισμούς ή για οποιοδήποτε άλλο θέμα ασφάλειας του προϊόντος που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος η οποία δεν ακολουθεί προσεκτικά τις παρούσες οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος από οποιοδήποτε άτομο πέραν του πιστοποιημένου παρόχου σέρβις της Samsung δεν θα καλύπτεται από την εγγύηση.

ΠΡΟΣΟΧΗ

• Η ονομασία εξαρτήματος που αναγράφεται στον ιστότοπο ενδέχεται να διαφέρει από την ονομασία στο παρόν εγχειρίδιο. Παρακαλούμε φροντίστε να επιλέξετε την σωστή ονομασία εξαρτήματος.
• Η αντικατάσταση μεντεσέδων απαιτεί εξαιρετική προσοχή καθώς περιλαμβάνει την αποσυναρμολόγηση της πόρτας.
  • Φροντίστε να φοράτε γάντια ασφαλείας κατά την πραγματοποίηση επισκευών.

Η πραγματική εικόνα και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν ανάλογα με το μοντέλο και τη χώρα.

Η ονομασία μοντέλου μοιάζει κάπως έτσι: RS54**3****, RS52**3****, RS50**3****, τα στοιχεία που αντικαθιστούν τους αστερίσκους ενδέχεται να διαφέρουν ανάλογα με το μοντέλο. Ο/Οι αστερίσκος(οι) στον κωδικό μοντέλου υποδεικνύει(ουν) ένα μοντέλο παραλλαγής και ενδέχεται να αντικαταστήσει(ουν) το (0-9) ή το (A-Z) μέσα στον κωδικό μοντέλου.

ΠΡΟΣΟΧΗ

• Κατά την αντικατάσταση της λαβής πόρτας, φροντίστε να μην γρατζουνίσετε το μπροστινό μέρος της πόρτας.
• Πιέστε δυνατά τις λαβές στα υποστηρίγματα. Φροντίστε να μην υπάρχει καθόλου κενό ανάμεσα στα υποστηρίγματα και την πόρτα.
  •Βιδώστε σφιχτά τις βίδες όταν τοποθετείτε τη λαβή.
• Ελέγξτε αν η λαβή είναι σφιχτά βιδωμένη πριν χρησιμοποιήσετε το προϊόν.

Απαιτούμενα εργαλεία (δεν παρέχονται)

Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή

Για την αφαίρεση των λαβών

ΣΗΜΕΙΩΣΗ

Η παρούσα διαδικασία ισχύει για το τμήμα του ψυγείου και του καταψύκτη.

1. Οι συνδεσμολογίες της λαβής βρίσκονται στο μπροστινό μέρος της πόρτας του ψυγείου.

1. Εισάγετε το μικρό κατσαβίδι με επίπεδη κεφαλή στην οπή στο κάτω μέρος της λαβής στήριξης του καπακιού και τραβήξτε τη συνδεσμολογία λαβής προς τα έξω στην μπροστινή πλευρά στρίβοντας το κατσαβίδι προς τη μια πλευρά.

Περιστρέψτε τη συνδεσμολογία λαβής προς τη μια πλευρά για να αποσυναρμολογήσετε την κάτω θέση

1. Ξεβιδώστε τους 4 κοχλίες για να αποσυναρμολογήσετε τη λαβή στήριξης καπακιού και τη λαβή στήριξης.

1. Τραβήξτε τη λαβή στήριξης προς τα έξω χρησιμοποιώντας εξάγωνο κλειδί όπως φαίνεται ή κατσαβίδι με επίπεδη κεφαλή πιέζοντας την πίσω πλευρά.

Αντικατάσταση φλάντζας

ΠΡΟΣΟΧΗ

Φροντίστε να τοποθετήσετε σταθερά τη φλάντζα. Διαφορετικά, ενδέχεται να διαρρέει κρύος αέρας από το ψυγείο.

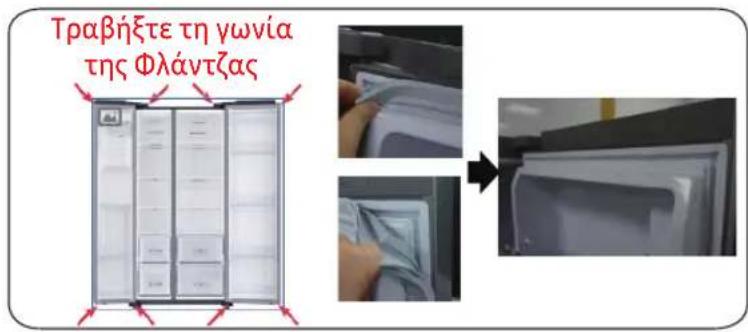

Για την αφαίρεση της φλάντζας

Τραβήξτε τη γωνία της Φλάντζας

1. Τραβήξτε τις 4 γωνίες της φλάντζας.
2. Τραβήξτε το κέντρο της φλάντζας.

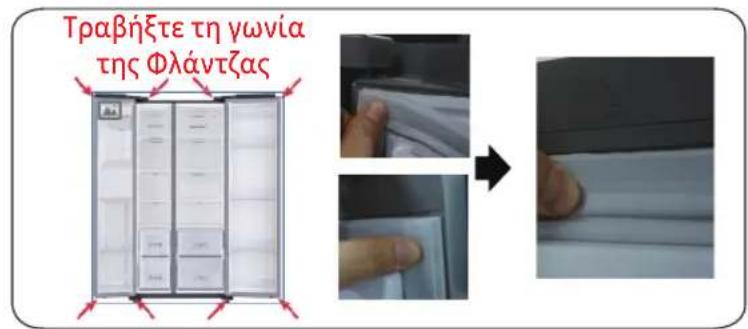

Για την αντικατάσταση της φλάντζας

Τραβήξτε τη γωνία της Φλάντζας

1. Ωθήστε τις 4 γωνίες της φλάντζας.
2. Ωθήστε το κέντρο της φλάντζας.

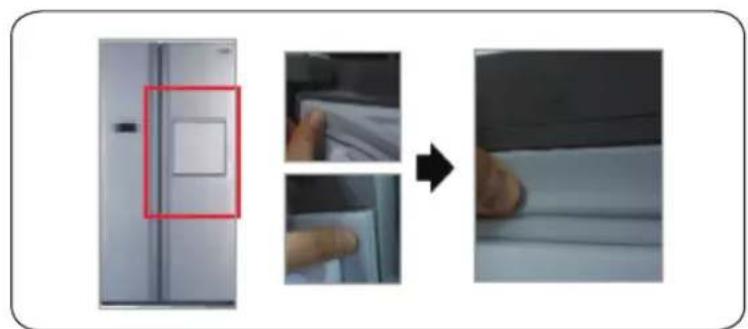

1. Ωθήστε τις 4 γωνίες της φλάντζας.
2. Ωθήστε το κέντρο της φλάντζας.

Αντικατάσταση συρταριού

ΠΡΟΣΟΧΗ

Ελέγξτε αν το συρτάρι μπήκε σωστά μέσα στον σιδηρόδρομο κατά τη συναρμολόγηση.

Για την αφαίρεση του συρταριού

1. Τραβήξτε προς τα έξω το συρτάρι όσο πιο έξω γίνεται.
2. Γύρετε το συρτάρι προς τα πάνω και τραβήξτε το προς τα έξω μέχρι να αφαιρεθεί.

Για την επανατοποθέτηση των συρταριών

Η επανατοποθέτηση των συρταριών ακολουθεί την αντίστροφη σειρά των αντίστοιχων βημάτων αφαίρεσης.

Αντικατάσταση μεντεσέ

Για την αντικατάσταση των μεντεσέδων, πρέπει να αφαιρέσετε πρώτα τις πόρτες.

ΠΡΟΣΟΧΗ

• Κατά την αφαίρεση των πορτών, δώστε ιδιαίτερη προσοχή καθώς οι πόρτες είναι βαριές.
  • Πριν την αντικατάσταση των πορτών τοποθετήστε ένα μαλακό επίθεμα, όπως ένα χαρτόνι, πάνω στο πάτωμα για να αποφύγετε τυχόν εκδορές πάνω στην πόρτα όταν βάζετε τις πόρτες κάτω.
• Καθώς οι μεντεσέδες απαιτούν προσεκτικό χειρισμό και πρέπει να αντικαθιστώνται από δύο ή και περισσότερα άτομα, σας προτείνουμε να ζητήσετε επαγγελματικό τεχνικό σέρβις.
• Αν αφαιρέσετε τον μεντεσέ χωρίς να κρατάτε την πόρτα, τότε η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.
  • Βεβαιωθείτε ότι ο άξονας είναι σφιχτά βιδωμένος πάνω στον μεντεσέ.
• Ελέγξτε αν ο μεντεσές είναι σφιχτά βιδωμένος στην καμπίνα.
  • Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίωσης είναι σωστά συνδεδεμένοι.
  • Προσέξτε να μην καταστρέψετε τα καλώδια όταν βιδώνετε το πάνω κάλυμμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ξαπλώσετε το ψυγείο χρειάζονται τουλάχιστον 2 άτομα.
- Αποσυνδέστε το καλώδιο παροχής ρεύματος πριν αναστρέψετε τις πόρτες.

Απαιτούμενα εργαλεία (δεν παρέχονται)

Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm

Καρυδάκι 10 mm Καρυδάκι 8 mm Κλειδί 10 mm

Αναστροφή της πόρτας

ΣΗΜΕΙΩΣΗ

Για τα μοντέλα με λαβές, αναστρέψτε πρώτα τις λαβές. (Για λεπτομερείς πληροφορίες, βλέπε την ενότητα "Αναστροφή θέσης της λαβής πόρτας (Για μοντέλα με λαβή ράβδο)".)

1. Αποσυνδέστε το καλώδιο παροχής ρεύματος και αφαιρέστε τις βίδες από το κάλυμμα 1 με κατσαβίδι Phillips.

'Επειτα ανοίξτε την πόρτα του Καταψύκτη και τραβήξτε τα άγκιστρα στα πλάγια για να χαλαρώσετε το κάλυμμα.

Σηκώστε το κάλυμμα προς το μέρος σας για να το αποσυνδέσετε.

1. Αποσυνδέστε τα δύο πάνω περιβλήματα.

2. Αφαιρέστε τους τρεις κοχλίες κρατώντας τον μεντεσέ.

3. Αποσυνδέστε τον πάνω μεντεσέ

Kotw μεντεσε

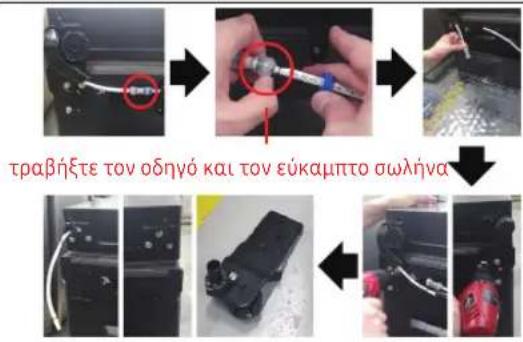

τραβήξτε τον οδηγό και τον εύκαμπτο σωλήνα

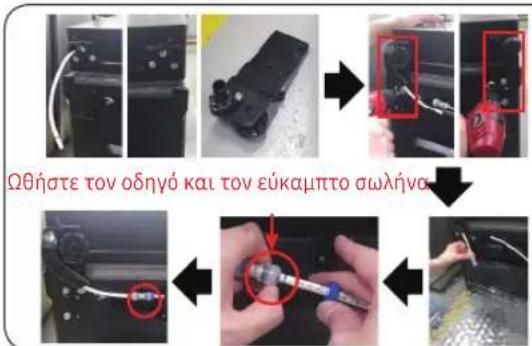

Ωθήστε τον οδηγό και τον εύκαμπτο σωλήνο ↓

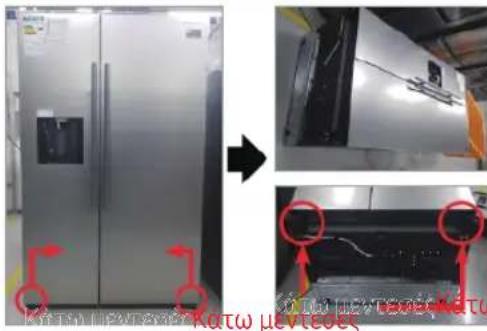

Κάτω μεντεσές Κάτω μεντεσές Κάτω μεντεσές

1. Αποσυνδέστε το Καλώδιο παροχής ρεύματος.
2. Ξαπλώστε το σετ.

Θα πρέπει να εργαστούν πάνω από 2 άτομα.

Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.

1. Αποσυνδέστε τον Εύκαμπτο σωλήνα. (Mόνο κάτω αριστερό μεντεσέ)
2. Εκτονώστε το νερό μέσα στον Εύκαμπτο σωλήνα. (Mόνο κάτω αριστερό μεντεσέ)
3. Αφαιρέστε τον Κοχλία(Зеа). (Mε ένα κλειδί ή με γερμανικό κλειδί 10 mm)

4. Αφαιρέστε τον Κάτω μεντεσέ Δ/Α.

5. Συναρμολογήστε τον κάτω μεντεσέ στο κάτω μέρος. (Με ένα κλειδί ή με γερμανικό κλειδί 10 mm)

6. Συνδέστε τον Εύκαμπτο σωλήνα (Μόνο κάτω αριστερό μεντεσέ)
7. Συναρμολογήστε το νερό μέσα στον Εύκαμπτο σωλήνα. (Μόνο κάτω αριστερό μεντεσέ)

Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.

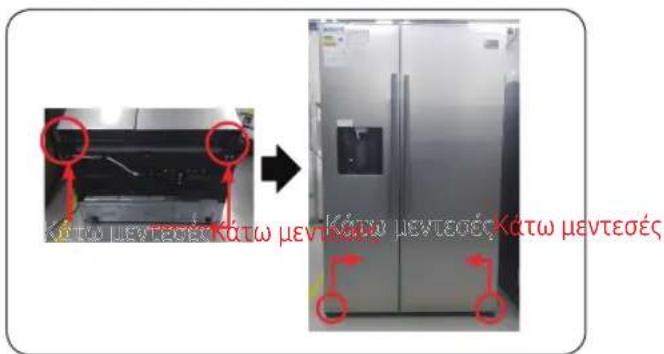

1. Συναρμολογήστε τον κάτω Μεντεσέ Δ/Α.
2. Σηκώστε το σετ.

Θα πρέπει να εργαστούν πάνω από 2 άτομα.
