Marca	Samsung
Modello	RS54N3003EF
Tipo di prodotto	Frigorifero combinato con vano congelatore
Categoria	Frigorifero
Facilità di manutenzione	Parti riparabili dall'utente: maniglie (alcuni modelli), guarnizioni, cassetti e cerniere
Riparabilità	Limitata a maniglie, guarnizioni, cassetti e cerniere
Strumenti richiesti	Cacciavite a croce, cacciavite a taglio, chiave da 10 mm, chiave da 11 mm, chiave a bussola da 8 mm e 10 mm
Istruzioni di sicurezza	Spegnere l'alimentazione prima di qualsiasi intervento. Indossare guanti di sicurezza. Richiede due persone per lo spostamento e l'inversione delle porte.
Gestione delle porte	Le porte sono molto pesanti: rimuoverle con cautela con due persone. Prevedere un cuscinetto morbido per evitare graffi.
Pezzi di ricambio	Disponibili sul sito Samsung Support: http://samsung.com/support
Codice modello	Indicato sull'etichetta del codice a barre in basso a sinistra dell'apparecchio
Guarnizione	Verificare la tenuta per evitare perdite di aria fredda. Tirare gli angoli e poi il centro per smontarla.
Maniglie	Smontare con un piccolo cacciavite a taglio inserito nel foro del coperchio. Premere con forza sui supporti durante il rimontaggio.
Cassetti	Tirare fino all'arresto, inclinare verso l'alto per rimuovere. Rimontare in ordine inverso. Verificare il corretto inserimento nella guida.
Cerniere	La sostituzione richiede la rimozione delle porte. Attenzione ai cavi. Utilizzare chiavi da 10 mm. Si consiglia di rivolgersi a un professionista.
Inversione della porta	Possibile secondo la procedura dettagliata nel manuale. Spegnere l'alimentazione prima. Richiede due persone.
Alimentazione	Scollegare il cavo di alimentazione prima di qualsiasi operazione di manutenzione o inversione delle porte.
Garanzia	I danni causati da una riparazione non autorizzata o non professionale non sono coperti.
Assistenza tecnica	Per la sostituzione delle cerniere, si consiglia di rivolgersi a un servizio tecnico professionale Samsung autorizzato.

Domande frequenti - RS54N3003EF SAMSUNG

Come sostituire la maniglia del frigorifero?

Inserire un piccolo cacciavite a taglio nel foro nella parte inferiore del coperchio della maniglia di supporto. Tirare l'insieme in avanti ruotando il cacciavite. Svitare le 4 viti per smontare il coperchio e la maniglia di supporto. Per rimontare, premere con forza sui supporti e serrare le viti. Fare attenzione a non graffiare la porta.

Come cambiare la guarnizione della porta?

Tirare i 4 angoli della guarnizione verso l'esterno, poi tirare il centro. Per rimetterla, spingere prima i 4 angoli e poi il centro. Assicurarsi che la guarnizione sia ben fissata per evitare perdite di aria fredda. Una guarnizione non fissata correttamente può ridurre l'efficienza energetica.

Come rimuovere un cassetto dal frigorifero?

Tirare il cassetto fino all'arresto, inclinarlo verso l'alto e tirare fino a quando non viene rimosso. Per rimetterlo, eseguire i passaggi in ordine inverso. Verificare che il cassetto sia ben inserito nella guida.

Come sostituire una cerniera della porta?

Rimuovere prima le porte (richiede due persone). Spegnere l'alimentazione. Rimuovere le viti della cerniera superiore e inferiore. Scollegare cavi e tubi flessibili. Rimontare la nuova cerniera in ordine inverso. Attenzione: le porte sono pesanti e le cerniere devono essere maneggiate con cura.

Dove trovare pezzi di ricambio per il mio frigorifero Samsung RS54N3003EF?

Visita il sito Samsung Support: http://samsung.com/support. Inserisci il codice modello (indicato sull'etichetta del codice a barre in basso a sinistra dell'apparecchio) per verificare i pezzi disponibili. Assicurati che il nome del pezzo corrisponda all'illustrazione del manuale.

Quali strumenti sono necessari per la manutenzione?

Avrete bisogno di un cacciavite a croce, un cacciavite a taglio, una chiave da 10 mm, una chiave da 11 mm, una chiave a bussola da 8 mm e 10 mm. Questi strumenti non sono forniti con l'apparecchio.

Posso invertire l'apertura delle porte da solo?

Sì, la procedura è descritta nel manuale. Richiede almeno due persone. Scollegare il cavo di alimentazione prima di iniziare. Per i modelli con maniglie, invertire prima le maniglie. Seguire attentamente i passaggi per evitare danni.

Quali sono le precauzioni di sicurezza da prendere?

Scollegare sempre l'apparecchio prima di qualsiasi intervento. Indossare guanti di sicurezza. Per le manipolazioni pesanti (porte, inversione), farsi aiutare. Le riparazioni non autorizzate annullano la garanzia.

Cosa fare se la mia guarnizione della porta perde?

Verificare che la guarnizione sia posizionata correttamente e non strappata. Se necessario, sostituirla seguendo la procedura di smontaggio e rimontaggio. Una guarnizione usurata o non fissata correttamente può causare un consumo eccessivo di energia.

La garanzia è mantenuta se riparo da solo?

Le riparazioni da parte di un fornitore non autorizzato o le autoriparazioni non conformi alle istruzioni possono annullare la garanzia. Samsung declina ogni responsabilità in caso di danni. Per le riparazioni complesse (cerniere), rivolgersi a un professionista autorizzato.

MANUALE UTENTE RS54N3003EF SAMSUNG

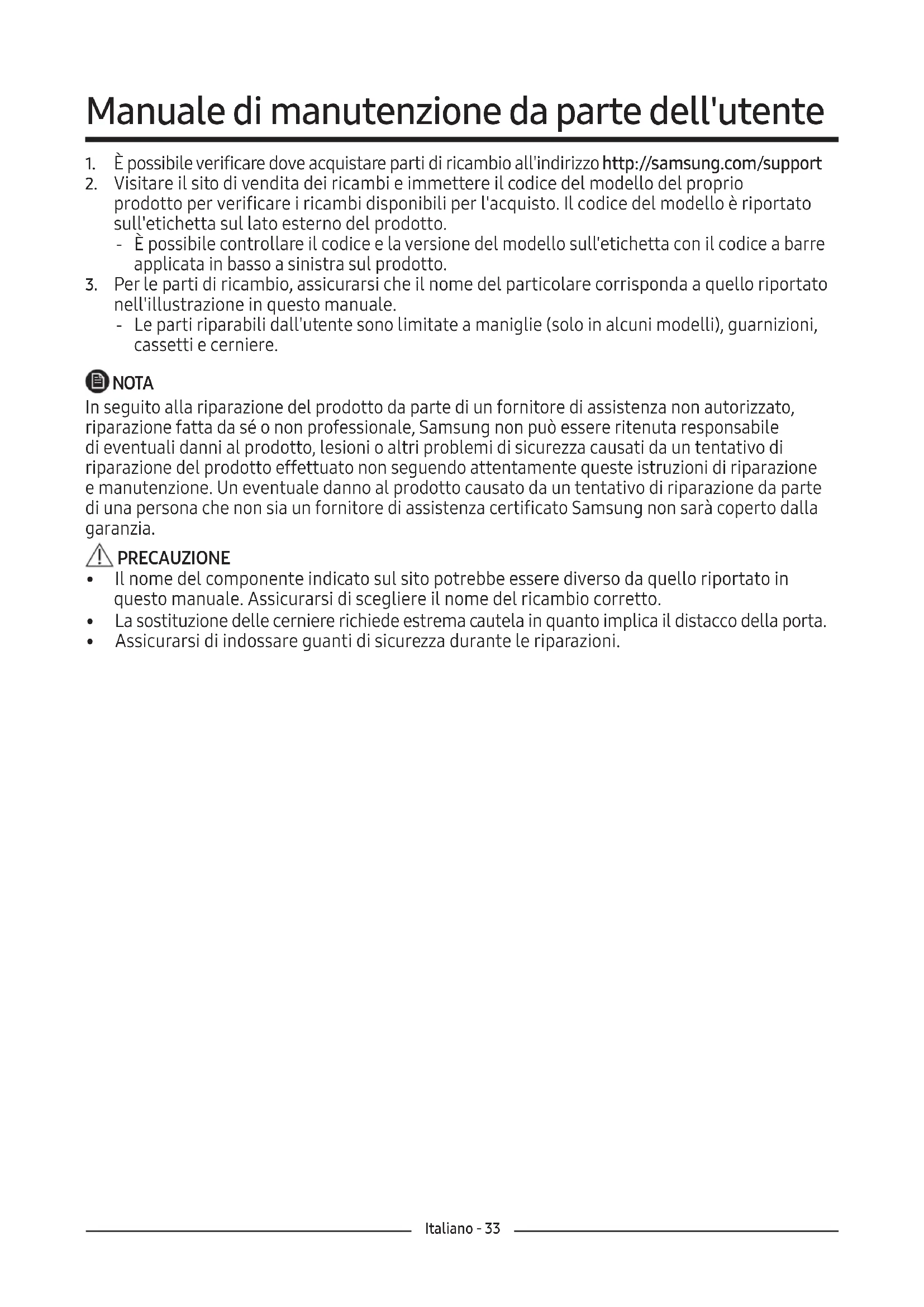

Manuale di manutenzione da parte dell'utente

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support
2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

- È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

1. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nell'illustrazione in questo manuale.

- Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia.

PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.
  • La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.
  • Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

03 Cerniera superiore

05 Cerniera inferiore

02 Cassetto

04 Guarnizione

Sostituzione della maniglia

Il nome del modello è simile a questi: RS54**3****, RS52**3****, RS50**3****, la parte al posto dell'asterisco può variare a seconda del modello.

Gli asterischi nel codice del modello indicano una variante del modello e possono sostituire (0 - 9) o (A - Z) nel codice del modello.

PRECAUZIONE

• Quando si sostituisce la maniglia della porta, prestare attenzione a non rigare la parte anteriore della porta.
• Premere saldamente le maniglie nei supporti. Assicurarsi che non vi sia spazio tra il supporto e la porta.
• Serrare saldamente le viti quando si applica la maniglia.
• Controllare che la maniglia sia saldamente attaccata prima di usare il prodotto.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite

a testa piatta

Distacco delle maniglie

NOTA

Questa procedura si applica a entrambi i comparti, frigorifero e congelatore.

1. I gruppi maniglia sono situati sulla parte anteriore della porta del frigorifero.

1. Inserire il cacciavite piccolo a testa piatta nel foro nella parte inferiore del cappuccio del supporto della maniglia ed estrarre il gruppo della maniglia sul lato anteriore ruotando il cacciavite verso un lato.

Girare il gruppo maniglia su un lato per smontare la posizione inferiore

1. Svitare le 4 viti per smontare il cappuccio del supporto della maniglia e il supporto della maniglia.

1. Tirare il supporto della maniglia verso l'esterno usando la chiave esagonale come mostrato o il cacciavite a testa piatta spingendo il lato posteriore.

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

Rimozione della guarnizione

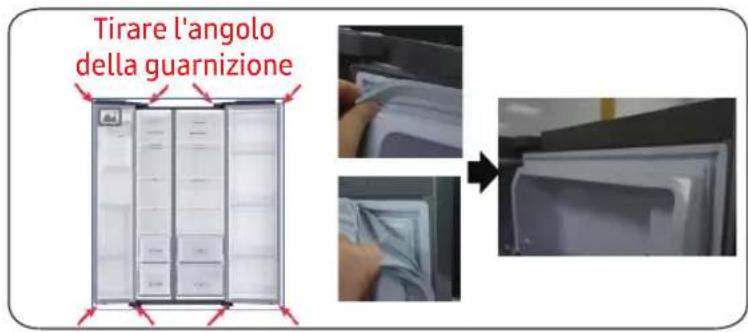

Tirare l'angolo della guarnizione

1. Tirare i 4 angoli della guarnizione.
2. Tirare il centro della guarnizione.

Sostituzione della guarnizione

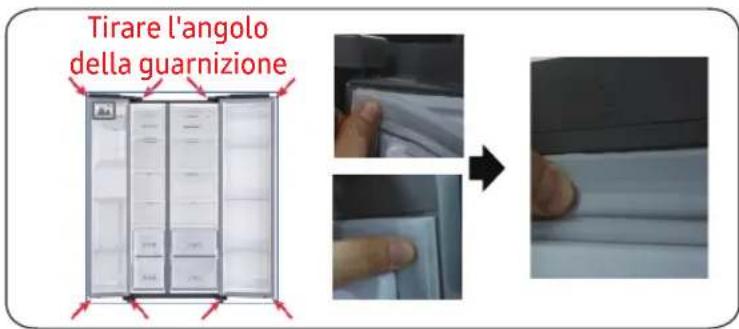

Tirare l'angolo della guarnizione

1. Spingere i 4 angoli della guarnizione.
2. Spingere il centro della guarnizione.

1. Spingere i 4 angoli della guarnizione.
2. Spingere il centro della guarnizione.

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

Rimozione del cassetto

1. Estrarre il cassetto fino a quando si ferma.
2. Inclinare il cassetto verso l'alto ed estrarllo fino a rimozione completa.

Reinserimento dei cassetti

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Sostituzione della cerniera

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.
- Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sul pavimento per evitare graffi quando si posano le porte a terra.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.
- Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.
• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.
- Controllare che la cerniera sia saldamente attaccata al mobile.
- Verificare che i connettori dei cavi siano collegati correttamente.
- Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm

Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm

Inversione della porta

NOTA

Per i modelli con maniglie, prima invertire le maniglie. (Per informazioni dettagliate, consultare la sezione "Invertire la posizione della maniglia della porta (Per i modelli con maniglie a sbarra)").

1. Scollegare il cavo di alimentazione e rimuovere 1 vite della copertura usando un cacciavite Phillips.

Quindi aprire la porta del congelatore e tirare i ganci sui lati per allentare la copertura. Sollevare la copertura verso di sé per staccarla.

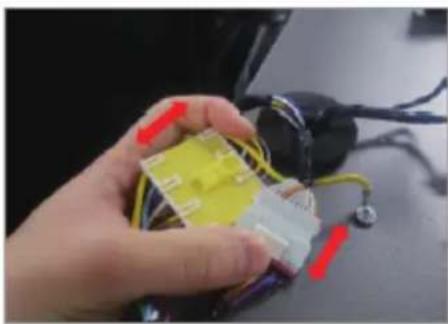

1. Scollegare i due alloggiamenti superiori.

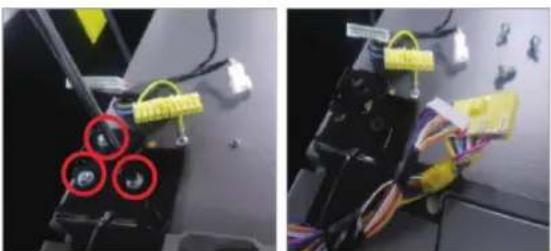

1. Rimuovere i tre bulloni che tengono la cerniera.

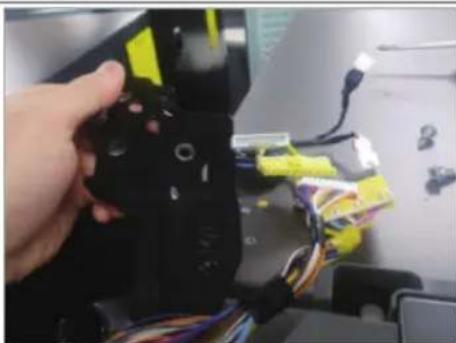

1. Smontare la cerniera superiore

Cerniera refrigerator Cerniera refrigerator

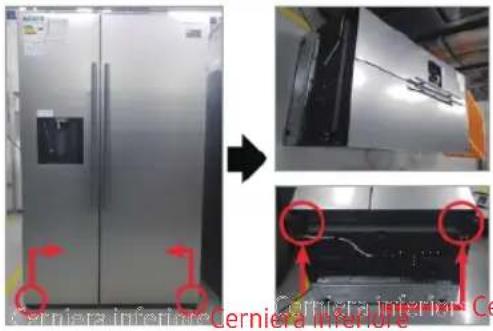

1. Scollegare il cavo di alimentazione.
2. Posare l'insieme.

È necessario lavorare in almeno 2 persone.

Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

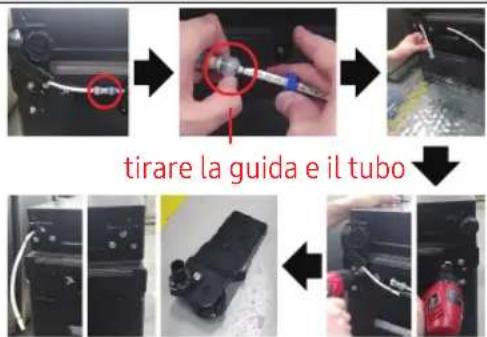

tirare la guida e il tubo

1. Scollegareiltubo. (Solo per la cerniera inferiore sinistra)
2. Scaricare l'acqua nel tubo. (Solo per la cerniera inferiore sinistra)
3. Rimuovere il bullone (3a). (Usando la chiave o la chiave a tubo da 10 mm)
4. Rimuovere le cerniere inferiori sinistra e destra.

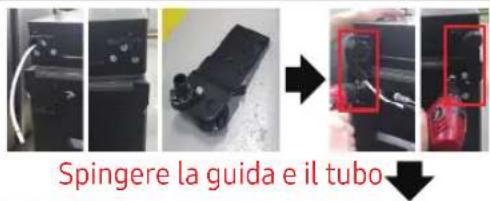

Spingere la guida e il tubo

1. Montare la cerniera inferiore alla base. (Usando la chiave o la chiave a tubo da 10 mm)
2. Collegare il tubo (solo per la cerniera inferiore sinistra)
3. Montare il tubo dell'acqua in ingresso. (Solo per la cerniera inferiore sinistra)

Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

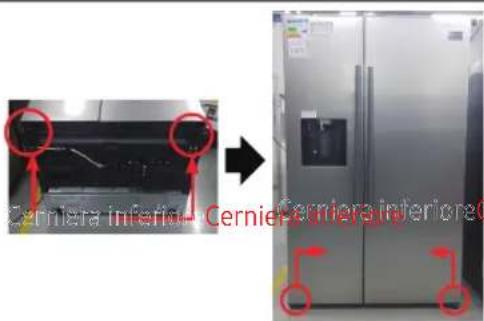

Cerniera inferior - Cerniera inferior

1. Montare le cerniere inferiori sinistra e destra.
2. Mettere sopra l'insieme.

È necessario lavorare in almeno 2 persone.
